Терморегулятор для батарей отопления: принцип работы, какой выбрать и как установить

Стандартную систему отопления гибкой не назовешь. Чтобы отрегулировать параметры работы батарей, придуманы различные приспособления.

Одним из таких устройств является термостатический клапан для радиаторов отопления. Его используют, чтобы регулировать теплоотдачу системы в зависимости от погодных условий. В этой статье разберем устройство и принцип работы термоклапана, познакомимся с существующими разновидностями и основными производителями.

Также приведем рекомендации по монтажу, снабдив материал наглядными фото и видеообзорами по установке и скорости срабатывания приборов различных брендов.

Зачем нужен термостатический клапан?

Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне плюс экономит энергию.

Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях прибор уместен и как его правильно устанавливать.

Если посреди зимы есть необходимость открывать окна, чтобы температура в комнате снизилась до приемлемого уровня, термостат однозначно нужен. Но он не поможет, когда батареи еле теплые, — с ним, возможно, станет еще холоднее.

Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, откорректировать работу котла (для большой площади), подобрать оптимальный циркуляционный насос или отрегулировать работу существующего.

Цена терморегулятора колеблется в диапазоне нескольких сотен рублей (200-600), поэтому переоборудование отопительной системы обойдется недорого. Но есть и дорогие модели

Как временную меру можно использовать регулировочную арматуру. А вот шаровые краны использовать для этих целей не рекомендуется.

Устройство и особенности работы прибора

Рассмотрим, как устроен и по какому принципу работает термостатический клапан.

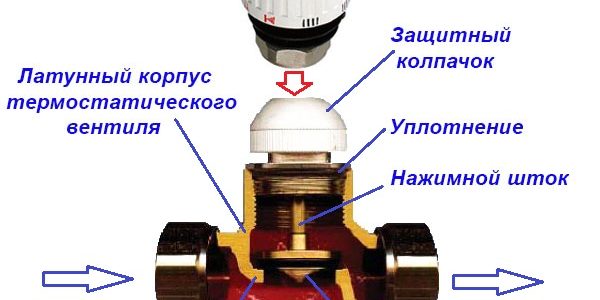

Как устроен термоклапан?

Прибор состоит из двух основных рабочих элементов — клапана и термостатической головки. Первый чаще всего изготовлен из латуни, иногда никелированной, его нижняя часть блокирует трубу, а верх продолжает нажимной шток и пружину.

Клапаны бывают и бронзовыми (никелированными или хромированными), а также из нержавейки. Последние встречаются редко и стоят дорого.

Что происходит внутри клапана? В устройстве головки присутствует чувствительный элемент. Он располагается в полости с газом или жидкостью (сильфоне).

Нагревание провоцирует расширение в этой среде, элемент выталкивается вперед, давит на шток, пружину, а позже на клапан. Сила нажима определяет степень перекрытия.

На рисунке представлено устройство с жидкостью в сильфоне. Газовые термостаты быстрее реагируют на температурные изменения (5-10 мин), но и стоят дороже. Особой разницы от этого при эксплуатации нет

Дополнительная часть термостата — заглушка или рукоятка со шкалой. На некоторых приборах есть электронные регуляторы.

Принцип действия устройства

Давайте подробно разберемся с принципом работы термостатических клапанов для батарей. Механика их действия схематично выглядит так: когда меняется температура теплоносителя или окружающей среды, на эти колебания реагирует газ или жидкость в головке.

Чувствительный элемент воздействует на нажимной шток, и тот уходит вверх или опускается вниз. При движении штока вниз клапан блокирует поток теплоносителя, что останавливает приток тепла, замедляет скорость циркуляции. В батарею не поступает тепло, поэтому температура в помещении не растет.

И здесь важно отличать термостатический клапан от регулировочного. Последним можно снижать пропускную способность клапана и так регулировать температуру батарей.

При повороте регулятора или вводе цифрового значения на панели, пользователем устанавливается исходное значение давления в термоголовке, под которое она и «подстраивается» в процессе работыРегулировочный вентиль не имеет термоголовки. Термостат же открыт или закрыт, им управляет термоголовка, он не меняет объем теплоносителя, а только включает и выключает его подачу

Разберем принцип работы термоклапана на примере. Так, устанавливаем прибор на рекомендуемую температуру в 20 градусов. Обычно это тройка или самая большая точка на шкале регулятора.

Что происходит внутри устройства? Если окружающий воздух нагревает головку до 21 градуса, т. е. повышает установленную температуру на 1 градус, она нажимает на шток, подача теплоносителя в батарею полностью блокируется клапаном.

Радиатор не нагревается, температура в помещении начинает снижаться. Когда температура окружения снизится до 19 градусов, термоклапан откроется, батарея начнет нагреваться.

Разбираемся с разновидностями приборов

По способу регулировки клапаны делятся на механические и автоматические. Первые требуют ручного поворота механизма сужения протока в трубах.

Оба устройства выполняют одинаковую функцию — корректируют подачу теплоносителя в радиатор в соответствии с установленными пользователем параметрами, но использование автоматики менее хлопотное

Автоматическим моделям не нужна ручная регулировка. Когда температура вокруг термостата снижается, они самостоятельно это фиксируют и корректируют поток теплоносителя.

Производители предлагают и разные конструкции термостатов:

• Обычные для двухтрубных систем — простейшее устройство. Если нужна гидравлическая увязка радиаторов по одной ветке, рекомендуется добавить в схему запорно-регулирующий вентиль на подаче (обратка).
• Со скрытой и открытой гидравлической надстройкой — в таких приборах есть муфта с внутренним штоком, поэтому возможна гидравлическая регулировка.
• Для однотрубных, гравитационных систем — за счет увеличенного прохода пропускная способность у этих устройств повышена до 5,1 м³/час, поэтому они могут устанавливаться в безнапорные системы.
• 3-х-ходовые для схем с байпасом — умеют регулировать и распределять теплоноситель в связке с байпасом. Когда заданная температура достигает клапана, теплоноситель отправляется в байпас, когда она падает — байпас частично перекрывается.

В процентном соотношении термоклапанов для двухтрубок гораздо больше, чем для однотрубок, а последних в нашей стране около 80%.

Это связано с тем, что прибор и придуман изначально для первых, где теплоноситель распределяется по приборам принудительно под большим давлением. Преднастройка клапанами и предназначена для равномерного распределения давления по системе.

Клапаны для однотрубок есть лишь у некоторых производителей – Heiz, Danfoss, Heimeier, Oventrop.

В схемах с одной трубой нельзя использовать обычные «двухтрубные» термостаты: у них меньшая пропускная способность, они способны работать только при большой разнице давлений на подаче и обратке, поэтому будет риск перенаправления теплоносителя в байпас.

Внешне «однотрубные» клапаны больше по размерам.

Трехходовые клапаны уместны в схемах с твердотопливным котлом, а также для разделения потоков, байпасной обвязки радиаторов. Прибор может применяться и в однотрубной разводке

Также термостатические клапаны отличаются по форме. Бывают прямыми, угловыми или входят в гарнитуры с перемычками для труб. Прямые уместны на обычных батареях. Угловые нужны в схемах с нижней подводкой труб, когда СО частично замаскирована под полом.

Отдельная разновидность термоклапанов — электронные. Они имеют более широкий функционал, чем обычные. С их помощью можно выставлять разную температуру в помещении на каждый день недели и даже почасово.

Электронные термоголовки дороже и больше обычных: внутри корпуса есть отделение для двух батареек. Есть модели со съемными и встроенными блоками управления

Электронные термостаты обеспечивают существенную экономию расхода теплоносителя. Если с 8 утра до 6 вечера в квартире или доме никого нет, прибор будет исправно поддерживать минимальную температуру. А к приходу хозяев нагреет помещения до комфортного уровня.

В продаже есть и клапаны с антивандальным кожухом. Они надежно защищены от неквалифицированного вмешательства и подходят для установки как в доме с маленькими детьми, так и в садиках, школах.

Особенности установки и подключения клапана

Прибор сам по себе простой, но установке и калибровке термостатического клапана на радиаторы нужно уделить особое внимание. Правильный монтаж обеспечит точность работы устройства.

Какие факторы учитываются при установке? Разновидность термоклапана — для однотрубки или двухтрубки. Плюс направление движения теплоносителя — поступает он снизу или сверху.

На самом клапане направление движения теплоносителя обозначается стрелкой. Согласно этому маркеру и нужно производить установку термостатов на радиаторы, иначе устройство не будет корректно работать

Трубы подачи горячей воды к батарее подводятся по-разному. Это зависит от схемы отопления. Места размещения заглушек и термостатов также различны. Общая рекомендация для большинства моделей термостатов — размещение в пределах 40-60 см от уровня пола.

Алгоритм монтажа приблизительно следующий:

1. Отключаем радиатор от системы отопления и спускаем воду.
2. Удаляем участок горизонтальной трубы и кран тоже.
3. Термостат можно смонтировать и в пробку радиатора, если перед ним установить запирающий кран. Или сделать врезку в горизонтальную часть трубы перед батареей.
4. Важное значение имеет герметичность стыков. Ее обеспечиваем стандартной намоткой ФУМ-ленты на участок с резьбой.

Традиционная схема подключения такая: байпас — шаровой кран — терморегулятор.

Еще один момент: есть такие системы, где в разных комнатах теплоноситель движется в разных направлениях. Это особенно актуально для П-образных стояков.

Нюансы монтажа для однотрубной и двухтрубной систем

В однотрубке горячая вода циркулирует по одной трубе с последовательно подключенными радиаторами. Труба с теплоносителем заходит в верхнюю часть батарей. Последний курсирует через установку, выходит снизу с этой же стороны и отправляется в основную магистраль.

Однотрубная СО считается идеальной для частной постройки и многоквартирного дома до 5 этажей. В остальных случаях рекомендуется обустраивать двухтрубную СО

В однотрубной системе термостат ставится на нерегулируемый байпас. Эта перемычка объединяет прямую трубу и обратку, поэтому горячая вода свободно перемещается после блокировки напора клапаном.

Подобную перемычку можно приварить к трубе самостоятельно, для чего подойдет отрезок трубы диаметром не более 8 см. При этом нужно подготовить отверстия в соответствующих местах.

Стандартные и рекомендуемые схемы установки термостата для однотрубных и двухтрубных СО. На рисунке показано, как подключать клапан с перемычкой (байпасом) и нижним вентилем

В двухтрубке теплоноситель поступает к радиатору по одной трубе, а выводится через другую. Байпас не нужен, термостатический клапан нужно устанавливать на трубу подачи воды.

Правила регулировки работы устройства

После установки нужно отрегулировать работу прибора. Для этого сначала закрываем окна и двери — изолируем помещение, чтобы исключить утечки тепла.

Дальше действуем так:

1. Включаем отопление.
2. Выставляем клапан на положение максимальной теплоотдачи, замеряем температуру.
3. Ждем, когда температура в помещении поднимется на 5 градусов и станет постоянной.
4. Закрываем клапан и дожидаемся комфортной температуры.
5. Дальше по чуть-чуть открываем термостат, пока не услышим шум проходящей воды. Корпус самого устройства должен потеплеть.
6. Последнее положение нужно запомнить.

В частном доме перед регулировкой обязательно спускается воздух с батарей. При этом нужно соблюдать максимальную аккуратность, чтобы не было выброса горячего пара.

Когда к котлу присоединяется больше трех батарей, каждый термостат нужно открывать на разный уровень, чтобы тепло по помещениям распределялось равномерно

Регулировка начинается с самой холодной комнаты. Ее нужно хорошо прогреть, чтобы перейти к другим помещениям.

Частые ошибки монтажа и возможные проблемы

Первая ошибка — расположение термоголовки вертикально. Проблема в горячем металлическом клапане под головкой: от него распространяется вверх горячий воздушный поток.

Этот воздух нагревает головку, она и отключает ошибочно радиатор. В результате батарея практически всегда отключена, помещение не прогревается. Прибор нужно устанавливать горизонтально («головой» в комнату).

В инструкции к термостату на схемах показывается, как и где его устанавливать в разных случаях, но нет ни одной схемы с вертикальным расположением. Если не получается вертикально, нужно использовать приборы с выносными датчиками

Вторая ошибка — расположение термостата там, где температура отличается от реальной в помещении. Пример: в нише с батареей. В этом варианте головке всегда будет «жарко».

Существенный сбой в ее работе будет присутствовать и при размещении за плотной тканью штор, под подоконниками, на краях оконных проемов.

Если иначе расположить термостат не получается, снова выручит модель с выносным датчиком. От обычных приборов они отличаются наличием капиллярной трубки около 2 метров с датчиком температуры на конце. Прикрепить подобное устройство можно на стене вдали от окна и батареи.

Модели с выносным элементом точнее, чем обычные приборы, определяют температуру за счет своего расположения на расстоянии от радиатора, но и стоят они намного дороже

В продаже имеются и головки с выносными регуляторами, установка которых возможна в любом месте на расстоянии до 15 м от батареи и клапана. Есть и электронные головки, которые управляются термо-компьютерами.

Термостатический клапан полностью перекрывает поток теплоносителя. Если в лучевой системе отопления все приборы одновременно это сделают, будут проблемы с котлом. Возможный вариант решения — перепускные клапаны на контурах.

Если в комнате 2-3 радиатора, имеет ли смысл ставить термостаты на каждую батарею? Не будет ли конфликта между ними? В этом случае нужно делать балансировку настроечными вентилями (шаровыми кранами).

Выводы и полезное видео по теме

Что такое термоголовка, для чего она нужна и как работает.

Разбор готовой системы с термостатическим клапаном.

Эксперимент на скорость срабатывания термоголовок от 4 производителей.

Использование термоклапанов для радиаторов позволяет сделать систему отопления максимально гибкой.

С их помощью можно регулировать температуру отдельных батарей так, чтобы постоянно поддерживать комфортный микроклимат в помещении. Но при этом важно учитывать уместность установки таких приборов, правильно осуществлять их монтаж и настройку.

Задумались над установкой термоклапана, но хотите уточнить пару моментов по монтажу? Задавайте интересующие вас вопросы под этой статьей – наши эксперты и посетители сайта, использующие такое терморегулировочное оборудование, постараются максимально подробно ответить вам.

Если ваша система отопления оснащена термостатическими клапанами, поделитесь своим мнением с другими пользователями. Расскажите, оборудование какого производителя вы предпочли, удобно ли оно в использовании, довольны ли полученным результатом? Пишите свои рекомендации в блоке комментариев, добавляйте уникальные фото термоклапана.

Современное отопительное оборудование предусматривает возможность регулировки нагрева помещения в зависимости от желания хозяина. Для этой цели на радиаторы устанавливают специальные устройства – термоклапаны. С их помощью можно регулировать температуру в каждой комнате по отдельности даже при централизованной системе отопления.

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

• самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
• съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Это интересно! Место посадки термоголовки на клапан производится по единому стандарту всеми производителями. Таким образом, можно использовать любую желаемую модификацию устройств.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Рекомендуем ознакомиться:  Виды шаровых кранов и особенности выбора устройства

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Обратите внимание! Температуру чугунных радиаторов отопления регулировать с помощью уменьшения потока теплоносителя невозможно. Не потому, что на них нельзя установить термоклапан – его можно установить на любую батарею. Но потому, что чугун имеет большую теплоемкость и высокую тепловую инерцию.

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

• Электронные модели термоголовок отличаются высокой ценой. Однако такие устройства удобны тем, что программируются на длительный период времени с регулировкой по времени суток, дням недели.
• Механические модели более доступны по цене, но неудобны в регулировке.
• Популярны у широкого круга потребителей полуэлектронные модели. Это устройства, которые настраивать нужно вручную, но далее все работает автономно. Кроме того, полуэлектронные модели термоклапанов снабжены электронным табло, для вывода информации. Они являются надежным и удобным устройством для использования в быту.

Рекомендуем ознакомиться:  Особенности использования запорно-регулирующего клапана с электроприводом

По месту расположения датчика тепла различают модели:

• со встроенным терморегулятором;
• с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления	Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.	Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

• из нержавеющей стали – дорогие, но самые долговечные модели;
• бронзы, покрытой никелем и хромом;
• никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Выбираем термоклапан для регулятора отопления

Поскольку место посадки терморегулирующей головки стандартно, то независимо от ее модификации выбирать следует сначала сам клапан.

Возможен вариант временного использования клапана в ручном режиме. Например, при нехватке средств, можно купить качественный клапан и регулировать его вручную, а терморегулирующую головку купить и установить чуть позже.

При выборе термоклапана для отопления вашего дома следует учитывать все вышеперечисленные параметры:

• Соответствующий клапан применяется в зависимости от типа системы отопления (одноконтурной или двухконтурной).
• Учитывается место его локации. При установке в боковой части радиатора используется прямой клапан. При установке снизу – угловой.
• Электронные клапаны не приобретают в ванную, холл из-за высокой чувствительности. Такие приборы эффективно работают в холодных помещениях, например, в угловой комнате.
• Полуэлектронные модели не стоит скрывать шторами или мебелью. Это снижает их чувствительность.
• На батарею с нижним подключением лучше приобретать терморегулятор с дистанционным датчиком. Заводские настройки таких приборов рассчитаны на стандартную высоту верхнего подключения к батарее (60-80 см). Как вариант, можно будет перенастроить прибор.

Обратите внимание! Датчики с дистанционным терморегулятором следует выбирать, если ваш радиатор располагается в нише, спрятан за плотными шторами, загорожен мебелью. В таких случаях встроенный прибор не сможет эффективно мониторить температуру в комнате.

Как правильно установить

К каждому прибору прилагается сопровождающая документация, которую изучить следует перед работами по установке. Если при выборе терморегулятора для радиатора отопления учтены все нюансы, то проблем с установкой не возникнет. Корпус клапана снабжен резьбой под металлические коммуникации или специальные фитинги. Выбор фитингов на рынке настолько велик, что проблем с адаптацией и установкой термоклапана не возникнет.

Рекомендуем ознакомиться:  Краб-крепление — система соединения для профильной трубы

Что следует знать для правильной установки:

• Термоклапан устанавливают на ввод перед радиатором.
• Обязательно совпадение направления потока со стрелкой на корпусе клапана.
• Для одноконтурной системы отопления обязательно наличие байпаса.
• Терморегулирующая головка должна располагаться горизонтально, в направлении от батареи отопления.
• Монтаж осуществляют на фум-ленту или льняную подмотку.

Обратите внимание! Клапаны, на корпусе которых отсутствует стрелка направления потока, являются грубой подделкой. Их покупать не следует, какой бы привлекательной не казалась цена.

Современное отопительное оборудование предусматривает возможность регулировки нагрева помещения в зависимости от желания хозяина. Для этой цели на радиаторы устанавливают специальные устройства – термоклапаны. С их помощью можно регулировать температуру в каждой комнате по отдельности даже при централизованной системе отопления.

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

• самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
• съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Это интересно! Место посадки термоголовки на клапан производится по единому стандарту всеми производителями. Таким образом, можно использовать любую желаемую модификацию устройств.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Обратите внимание! Температуру чугунных радиаторов отопления регулировать с помощью уменьшения потока теплоносителя невозможно. Не потому, что на них нельзя установить термоклапан – его можно установить на любую батарею. Но потому, что чугун имеет большую теплоемкость и высокую тепловую инерцию.

Что это такое и для чего он нужен

Термоклапан — это разновидность трубопроводной арматуры. Он позволяет поддерживать в помещении заданный температурный режим за счет оптимизации теплоотдачи отдельного отопительного прибора.

Назначение и область применения

Термоклапан предназначен для ручного или автоматического регулирования расхода теплоносителя через радиатор или распределительный коллектор.

Установка подобных устройств рекомендуется:

1. В автономных отопительных системах, где нагрев носителя осуществляется твердотопливным котлом.
2. На трубопроводах горячего водоснабжения. Вода для бытовых нужд может подаваться слишком горячей (до 95 ºС) и при отсутствии крана-смесителя вызывает ожоги у пользователей.
3. Перед пластиковыми элементами трубопроводной системы. Термоклапан защитит от перегрева материал, из которого изготовлены трубы.

Характеристики

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

1. Максимальный уровень рабочего давления — 1,0 Мпа.
2. Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
3. Максимальная рабочая температура — +110 ºС.
4. Максимально допустимая температура окружающей среды — +50 ºС.
5. Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
6. Диапазон регулирования температур — +20…+60 ºС.
7. Время срабатывания — 25 мин.
8. Наработка на отказ при ручном управлении — 8000 циклов.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

• Латунь.
• Бронзу.
• Нержавеющую сталь.

Дополнительно поверхности латунных изделий никелируют, а бронзовый корпус либо также никелируют, либо покрывают слоем хрома.

Устройство и принцип работы

В состав термоклапана входит два основных узла:

• Клапан.
• Термостатическая головка.

Конструкция термостатического клапана представляет собой полый корпус с крышкой. Внутри него находится подвижный шток с уплотнительной поверхностью, обеспечивающей герметичное перекрытие седла клапана. Шток подпружинен возвратной пружиной, для ее фиксации предусмотрено кольцо с шайбойц.

Резьбовая крышка клапана оснащена сальниковым узлом, состоящим из сальникового кольца и гайки. Для обеспечения дополнительной герметичности соединению на штоке установлено уплотнительное кольцо.

Радиаторный термоклапан присоединяется к приборам посредством полусгона, имеющего контргайку с тефлоновым вкладышем. Он закреплен на корпусе прибора накидной гайкой через уплотнительную прокладку.

В полости термостатической головки расположен сильфон, наполненный термореагирующим веществом, и шток. При повышении температуры наполнитель в сильфонной емкости расширяется и воздействует на шток, который, в свою очередь, передает усилие через удлинитель на шток термостатического клапана. Когда шток клапана опускается, он перекрывает поток теплоносителя.

В радиаторе замедляется циркуляция, снижается теплоотдача. Для возврата штока предусмотрен пружинный механизм. Крепление термостатической головки к клапану обеспечивается латунной накидной гайкой.

Виды клапанов

По назначению:

• смесительный – смешивает два потока воды различной температуры;
• разделительный – распределяет на отдельные потоки;
• переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

• прямой;
• осевой;
• угловой;
• для правой установки на радиатор;
• для левой установки на радиатор;
• трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

• для однотрубной системы отопления;
• для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

• газовый;
• жидкостный;
• парафиновый.

По виду термоэлемента:

• ручное регулирование;
• термоголовка – регулирует систему в автоматическом режиме;
• выносной термоэлемент – устанавливается отдельно от радиатора.

Типы термостатических элементов

Различают механические, электронные и полуэлектронные термоклапаны для радиаторов отопления.

• Электронные модели термоголовок отличаются высокой ценой. Однако такие устройства удобны тем, что программируются на длительный период времени с регулировкой по времени суток, дням недели.
• Механические модели более доступны по цене, но неудобны в регулировке.
• Популярны у широкого круга потребителей полуэлектронные модели. Это устройства, которые настраивать нужно вручную, но далее все работает автономно. Кроме того, полуэлектронные модели термоклапанов снабжены электронным табло, для вывода информации. Они являются надежным и удобным устройством для использования в быту.

По месту расположения датчика тепла различают модели:

• со встроенным терморегулятором;
• с отдельно расположенным терморегулятором (дистанционным).

Классификация по назначению

В зависимости от вида системы отопления клапаны бывают:

Для одноконтурной системы отопления	Клапан имеет более объемный корпусный цилиндр и серый регулятор. На корпусе такого регулятора есть маркировка «G». Используется в одноконтурных системах индивидуального отопления.
Для двухконтурных систем отопления.	Используется для регулирования климата в помещениях с центральной подачей, где давление в системе значительное. Маркированы такие устройства буквами «N» или «D».

Для корректной работы термоклапана в многоквартирном доме, на однотрубной системе отопления, перед клапаном обязательно должна быть установлена перемычка, соединяющая ввод и вывод – байпас.

Если такой перемычки не будет, то ваш терморегулятор будет работать на весь стояк, что вряд ли понравится соседям.

По материалу изготовления и конфигурации

Клапаны изготавливаются из различных материалов:

• из нержавеющей стали – дорогие, но самые долговечные модели;
• бронзы, покрытой никелем и хромом;
• никелированной латуни.

По конфигурации термоклапаны бывают прямые, угловые вертикальные, угловые горизонтальные.

Различаются устройства и максимальной амплитудой регулируемых градусов. Чем больше возможностей, тем дороже цена изделия.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 600С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Как выбирать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
3. Совпадать по диаметру с размером трубопровода.
4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

• Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

• Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

• Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

От чего зависит стоимость и примерная цена

Стоимость термостатических клапанов бывает разной и зависит:

• От конструктивного исполнения.
• Материала корпусных деталей.
• Технических характеристик.
• Особенностей производства.

Сколько примерно стоят разные модели термостатических клапанов, смотрите в таблице.

Правила монтажа и эксплуатации

Монтаж термостатического клапана я выполняю по следующей схеме:

1. Сливаю из системы отопления всю жидкость. В частной постройке это сделать проще, а для слива в многоквартирном доме придется обращаться в обслуживающую организацию, так как вентиль находится в подвальном помещении.
2. Вырезаю часть трубы, соответствующую по размеру купленному прибору.
3. Нарезаю резьбу на концах труб.
4. Вкручиваю изделие в резьбу на трубах с уплотнением соединения льняной нитью на термостойкой краске.
5. Проверяю герметичность соединений, неподвижность положения корпуса клапана.
6. Настраиваю термоэлемент.

Во время эксплуатации термостатической арматуры я стараюсь, чтобы:

1. Прибор был защищен от попадания прямых солнечных лучей.
2. Клапан был закрыт во время проветривания помещения, так как холодный воздух быстро охладит термостат, и он увеличит поступление горячего теплоносителя в радиатор.
3. Если прибор настроен на контроль температурного режима в нескольких комнатах одновременно, то слежу за тем, чтобы межкомнатные двери были закрыты.
4. До следующего отопительного сезона все клапаны оставались в открытом положении. Иначе может произойти прилипание золотника к седлу клапана и выходу из строя прибора.
5. На летнее время снимаю термостатическую головку с вентиля. Это увеличит срок ее службы.

Регулировка прибора

После установки я регулирую прибор следующим образом:

1. Полностью открываю клапан до момента нагрева и стабилизации температуры в комнате.
2. Затем закрываю его полностью и жду, пока температура в помещении станет комфортной.
3. Снимаю рукоятку термостатической головки и устанавливаю ее повторно, чтобы нужное значение температуры на ее шкале достигалось при полном открытии клапана.
4. После этого начинаю понемногу его открывать, пока в батарею не начнет поступать теплоноситель, а корпус термостатического клапана станет теплым на ощупь.

Срок службы

Большинство производителей заявляют, что расчетный срок службы (при соблюдении правил эксплуатации) термостатического клапана составляет не менее 15 лет.

Подключение клапана

• На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
• Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
• На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
• Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
• Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

1. Твердотопливный котел – осуществляет отопление здания.
2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
3. Термостатический клапан – регулирует температуру теплоносителя.
4. Радиатор отопления – выполняет обогрев помещения.
5. Балансировочный клапан – регулирует давление в трубопроводе.
6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
7. Запорная арматура – перекрывает поток жидкости.
8. Фильтр – производит очистку воды.
9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
10. Манометр – определяет давление в трубопроводе.
11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет  установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Частые ошибки и проблемы при установке

Поскольку головка термостата при работе должна свободно контактировать с воздухом, при монтаже устройства нельзя допускать следующих ошибок:

1. Устанавливать головку в вертикальном положении. На термостатическую головку будет попадать воздух, нагретый подводящей трубой, что не позволит ей правильно оценить температуру в помещении.
2. Устанавливать прибор без учета направления потока.
3. Закрывать доступ к клапану основной воздушной массы мебелью, плотными шторами, декоративными экранами и т.д.
4. Размещать под широким подоконником или в нише, где существует зона повышенного нагрева.

Ошибки в размещении термостатической головки приводят к созданию вокруг нее зоны с более теплым воздухом, чем в помещении. Поэтому прибор заблокирует движение теплоносителя слишком рано и не позволит создать в комнате оптимальный температурный режим.

Советы специалистов

Несколько советов от профессионалов помогут выполнить владельцу квартиры установку и настройку термостатического клапана своими руками и по всем правилам:

1. Важно смонтировать прибор таким образом, чтобы направление движения воды совпадало с направлением, которое показывает стрелка, изображенная рядом с маркировкой на корпусе, иначе работа термостатического клапана будет некорректной.
2. Для систем теплого пола лучше выбирать термостаты с боковым вентилем — это облегчает доступ к настройке.
3. В общественных помещениях для установки нужно использовать термостатические клапаны с удаленным управлением или предварительной настройкой, чтобы защитить их от воздействия посторонних.
4. Для уплотнения резьбового соединения следует применять не фум-ленту, а полимерные или льняные нити с термостойкой краской. При нагревании и значительных перепадах температур происходит тепловое расширение патрубков, плотность укладки ленты может нарушиться, что приведет к образованию течи.
5. Клапан целесообразнее размещать на подающей трубе.
6. Расстояние от пола до места установки термостатического клапана должно составлять не менее 40-60 см. Изначально производители настраивают их на улавливание изменений температуры именно на этом уровне. Если необходимо изменить этот параметр, то выполняется дополнительная настройка прибора.
7. Термостатическая головка должна устанавливаться на клапан в горизонтальном положении и быть повернутой вглубь комнаты. Если установить термоголовку вертикально, то теплый воздух от стояка будет мешать нормальной работе датчика.
8. При установке термостатического клапана в однотрубной системе отопления требуется смонтировать дополнительный перепускной участок — байпас. Он должен находиться между входящим в отопительный прибор и выходящим из него участками трубопроводов (как на фото ниже).

Заключение

Такие простые и надежные термостатические приборы позволят значительно снизить расходы на работу отопительной системы. При этом вы сможете изменять температуру нагрева отдельных радиаторов, так что в вашем жилище всегда будет комфортный микроклимат.

1. https://InfoTruby.ru/armatura/termoklapan-dlya-radiatora-otopleniya: использовано 4 блоков из 6, кол-во символов 5734 (26%)
2. https://vseotrube.ru/otoplenie/termostaticheskij-klapan: использовано 7 блоков из 10, кол-во символов 9678 (44%)
3. https://aqueo.ru/otoplenie/termostaticheskijj-klapan-vidy.html: использовано 5 блоков из 8, кол-во символов 6569 (30%)

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

• прямые;
• угловые;
• в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

• DANFOSS;
• HERZ ARMATUREN;
• OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

1. Вентиль всегда ставится только на подающем трубопроводе.
2. Соблюдайте направление потока, указанное в паспорте на изделие.
3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/radiator-obogrev/termostaticheskij-klapan-dlya-radiatora-otopleniya.html
• https://infotruby.ru/armatura/termoklapan-dlya-radiatora-otopleniya
• https://kachestvolife.club/otoplenie/kak-pravil-no-vybrat-i-samostoyatel-no-ustanovit-termostaticheskiy-klapan-dlya-radiatora-otopleniya
• https://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei
