Теплый пол «Теплолюкс»: монтаж и эксплуатация

Содержание

Электрический подогрев

Для управления нагревом пола используют механические и электронные термостаты, которые с помощью выносного щупа снимают показания и поддерживают температуру на заданном уровне, в не зависимости от окружающей среды и времени суток.

Программируемые терморегуляторы позволяют включать подогрев поверхности в заданное время, дни и недели, и благодаря этому получать значительную экономию. Они снабжены такими функциями, как утренний подъем, рабочий день, вечер, подготовка ко сну. Некоторые модели оснащены функцией антизамерзания, поддерживая в помещении минимальную положительную температуру, тем самым препятствуя промерзанию помещения при отсутствии людей.

Имеются спаренные контролеры термостаты, позволяющие с одного места производить управление электрическими теплыми полами в разных помещениях. Данные устройства позволяют сэкономить на покупке одного контролера, вместо нескольких отдельных экземпляров, что в денежном эквиваленте будет намного дороже.

Модели термоконтролеров с радиодоступом позволяют работать с четырьмя отдельными модулями. Показания с датчиков выводятся на дистанционный пульт и имеется возможность отслеживать температуру пола и воздуха в комнатах. Электронные многозональные программируемые микроконтроллеры с доступом по радиоканалу объединяются в исполнительные модули, состоящие из отопительных элементов теплый пол и электрических радиаторов. Такие устройства подключаются в систему умный дом и позволяют мониторить режимы в каждой комнате по отдельности, а также устанавливать дни, недели, время работы.

В данный момент на рынке появились встраиваемые модули MCS 300. Данное устройство может использоваться для управления электрическим отоплением через wifi интерфейс. В домашней сети через вай фай роутер, позволяет подключаться к таким устройствам через специальные программы из любой точки земного шара. С помощью программы можно одновременно взаимодействовать с 32 термостатами. Доступ к устройствам из нескольких мест, в том числе через интернет. Посредством мобильного телефона, планшета или компьютера устанавливается режим работы, время и градусы.

Более подробно узнать о дистанционном управлении электрическими теплыми полами вы можете, просмотрев данное видео:

Помимо MCS 300, применяются устройства для управления через сеть GSM, посредством смс команд. Данный пульт является частью умного дома и позволяет получать оперативную информацию о состоянии датчиков через сообщения, такие как проникновение, температура, освещение, потребление ресурсов (например, вода и свет). Также через смс команды можно заблаговременно включить подогрев полов, бойлер и прочее.

Монтаж термостата

Если к монтажу программируемого термостата, подойти со всей ответственностью, всю работу можно будет провести самостоятельно, без услуг специалиста. Перед монтажом в первую очередь нужно ознакомиться с прилагаемой инструкцией, где производитель указал все необходимые сведения. Далее определяются с местом расположения термостата, исходя из его мощности и мощности теплого пола. Место установки также должно быть защищено от тепловых источников и прямых солнечных лучей. Определившись, где будет располагаться термостат, приступают к его монтажу, по следующей схеме:

В выбранном месте, по размеру прибора делают нишу и устанавливают его коробку.

Аккуратно, без повреждения элементов в монтажную коробку устанавливают устройство.

К гнездам терморегулятора, согласно цветовому назначению, подсоединяют провода.

В последнюю очередь к изделию подсоединяют термодатчик и закрывают крышку.

Характеристики программируемого термостата

Все виды терморегуляторов для теплого пола изготовлены, для поддержания заданной температуры в помещении. Поэтому в их функции входит, по мере изменения микроклимата включать и выключать подачу тепла для помещения. Программируемый термостат отличается от своих аналогов тем, что он оснащен цифровым процессором, который способен запомнить сразу несколько значений. Благодаря этому он может обслуживать несколько комнат одновременно, с разными заданными температурными режимами. Кроме того, программируемые терморегуляторы обладают следующими дополнительными функциями:

Терморегуляторы снабжены контактом для заземления. Некоторые модели термостатов, без заземления не включаются.

1. Фиксация точной температуры пола. Такая особенность позволяет сочетать отопительные системы с декоративными напольными покрытиями.
2. Удобство в эксплуатации. Контроль данных и настройка режимов производится, как на изделии, так и через Wi – Fi или дистанционный пульт.
3. Безопасность. Возможность установить точную минимальную температуру, не позволит в зимний период перемерзнуть обогревающей системе, если жилое помещение оставить без присмотра.
4. Экономия. Терморегулятор самостоятельно включает и выключает обогрев пола, что позволять сэкономить на потреблении электроэнергии до 20%.

Расположение устройства в комнате

Стоит отметить, что программируемые термостаты, имеют долгий эксплуатационный срок. Но не правильное подключение к теплому полу, может отрицательно сказаться на их функциональных характеристиках.

Водяная система

От способности системы управления водяным теплым полом своевременно реагировать на изменение температуры не только теплоносителя, но и на состояние внешней среды, зависит чувство комфорта от пребывания в помещении. И чтобы сократить инерцию системы, устанавливаются контролеры с погодозависимыми регуляторами, комнатными термостатами и сервоприводами заслонок на каждой петле отопления.

Данный узел предназначен для поддержки заданной температуры и контроля расхода теплоносителя в контуре отопления. Он снабжен необходимой регулировочной аппаратурой и элементами, обеспечивающими стабильную работу контура, а также предотвращающими работу насоса на закрытую заглушку.

На рисунке ниже представлена адаптивная схема термоконтролера с ПИД регулятором, регулирующим состояние теплоносителя в зависимости от температуры снаружи.

Благодаря наличию в данных контролерах цифрового интерфейса, имеется возможность подключения к системе умный дом для беспроводного контроля и настройки параметров через сеть и интернет.

Узнать больше о современном варианте управления водяными теплым полом по радиоканалу, вы можете в данном видео:

Вот и все, что хотелось рассказать вам о том, как сделать автоматическое управление теплым полом своими руками. Как вы видите, способов достаточно много и можно выбрать подходящий вариант не только для электрической системы подогрева, но и для водяной. Надеемся, наша инструкция была для вас понятной и полезной!

Будет интересно прочитать:

</ol>

Сегодня неотъемлемой частью систем обогрева как в частных, так в многоквартирных домах стали теплые полы. Среди отечественных производителей большой популярностью пользуется продукция марки «Теплолюкс».

Под торговой маркой «Теплолюкс», широко известной как среди российского потребителя, так и за рубежом, теплые полы выпускает группа компаний «Специальные системы и технологии». Фирма позиционирует себя как производителя продукции высокого качества с длительным сроком службы. Действительно, гарантия на ее продукцию составляет до 25 лет.

Кабельные системы «Теплолюкс» экспортируются в 45 стран мира, в частности, в Германию, Бразилию, Китай и другие. Особенностью фирмы является также широчайший спектр различных моделей и модификаций изделий, позволяющих подбирать варианты обогрева под различные покрытия и помещения любой конфигурации и назначения.

Универсальность, разнообразие конструктивной мысли и высокотехнологичность производства позволяют выпускать такие инновационные варианты, как ультратонкие обогревательные системы.

Виды конструкций и области их применения

Под торговым брендом Teplolux выпускается несколько разновидностей теплых полов.

Кабельные системы

Фирма производит 4 базовых модели в различных модификациях с применением одножильных и двухжильных проводников:

• Green Box. Электрический пол на катушке (для упрощения укладки) применяется под плитку на площадях сложных конфигураций и планировки. Изделие надежно защищено специальным экраном из медной оплетки. Устанавливается в плиточный раствор.

• Profiroll. Имеет пожизненный гарантийный срок, предназначается для скорого нагрева неотапливаемых площадей. Линейка имеет 18 секционных типоразмеров, а потому удобна для подбора проводника нужной мощности. Толщина кабельного проводника – 5,7-6,5 мм. Качественную защиту проводника и герметичность соединений обеспечивает особая соединительная муфта. Схема универсальна, практична и надежна.

• Standart. Является дополнительной схемой обогрева, которая может отапливать до 30 кв. м площади. Выпускается в одножильном и двухжильном вариантах. Схема предназначена для жилых, офисных и производственных помещений. Диаметр проводника – примерно 3 мм, что не приводит к значительному повышению пола потолка при монтаже.

• Elite. Используется как основной вариант обогрева, в котором применен двухжильный экранируемый кабель. Устанавливается под любой тип напольного покрытия. Не рекомендуется для помещений с высоким уровнем влажности.

Фирмой также разработаны серии отопительных устройств, классифицируемых по особенностям целевого назначения:

• Mini. Системы с одножильным проводником для отопления малых помещений. Тонкий теплый пол дает возможность снизить до минимума высоту стяжки. Монтаж прост: нагревающие маты разрезают на части нужных размеров, затем ими выстилается пол. Соединение обеспечивается без дополнительного электрического провода. Максимальная мощность – 150 Вт/м.

• Tropix. Пол толщиной 3 мм с двужильным проводником. Обладает большой теплоотдачей и значительной площадью прогрева. Устанавливается на сетку с клеевой основой.

• Profi. Пол с двухжильным проводником, выполнен в виде мата, надежен и удобен в применении.

• Express («Экспресс») – мобильная система. Ее укладывают под сухое покрытие (линолеум, ковролин или паркет). Представляет собой тонкую пленку (около 1 мм в толщину).

Нагревательные маты

Нагревающие маты просты в установке и эксплуатации, не требуют расчетов. Их достаточно развернуть, расположить и закрепить при помощи спецклея или стяжки.

Эта продукция исполняется в двух базовых модификациях, различающихся своими характеристиками:

• ProfiMat. Схема с двухжильным проводником, закрепленном на защитной стеклосетке. Изделие монтируется в стяжку. Универсально в применении.
• Tropix. Очень распространенная схема обогрева производительностью 200 Вт/кв. м способна нагревать неотапливаемые площади. Область применения широкая: систему можно монтировать даже в бассейнах и саунах. Продуктивность работы изделия сохраняется при температуре в –10 градусов.

Инфракрасные (ИК) пленочные обогреватели

Принцип действия базируется на использовании инфракрасного излучения, которое нагревает поверхностную часть предметов, размещенных сверху системы.

Выпускаются несколько модифицированных серий Slim Heat, различающихся техническическими параметрами:

• ИК пленочные полы с пленкой толщиной 0,34 мм двух видов: производительностью 150 или 220 Вт/кв. м, предназначенных для обогрева площадей от 1 до 10 кв. м. Допускается укладку под паркет. Недопустимо монтировать в стяжку. Могут применяться как базовый источник тепла. Комплект изделия включает пульт управления, термодатчик, а также соединительные клеммы. Схема подходит для бытовых и офисных помещений, а также площадей с существенными теплопотерями;

• мобильные полы Express. Содержат тонкий нагревающий проводник, вмонтированный в нейлоновый ковер. Такие коврики укладываются сверху напольного покрытия. Изделия удобно сворачиваются и легко переносятся. Способны нагреть отапливаемую площадь до температуры в 30 градусов за один час.

Все виды изделий Teplolux оснащаются надежной защитой от пожаров и электрических перепадов. Теплый пол укладывают под кафельную плитку, керамогранит, ламинат.

Составляющие системы обогрева

Типовой монтажный комплект обычно содержит следующее:

• нагревательные секции – часть кабеля установленной длины, имеющего оснащенные монтажные концы для получения сетевого питания. Преимущество матов, в которых применяется двухжильный кабель очевидно. Оно состоит в том, что кабели могут подключаться в одном конце секции. Ширина такого мата различна в разных модификациях, что способствует удобному выбору матов в соответствии с конфигурацией обогреваемой площади;
• лента монтажная для облегчения укладки системы;

• регулятор температуры служит для регулирования энергопотребления. Он определяет степень подачи питания элементам в соответствии с уровнем их прогрева. Обычно пульт управления включает и несколько исполнительных модулей, подключаемых к нагревательным элементам;
• изоляционный материал от Teplolux, позволяющий сократить уровень энергопотребления, снижая скорость остывания пола. Хорошая теплоизоляция способна обеспечить экономию в 30%. При использовании системы как базовой рекомендуют применение твердого пенополистирола с толщиной листа от 30 мм. При использовании схемы как дополнительного варианта обогрева достаточно вспененных материалов толщиной 3-10 мм;
• защитная гофрированная трубка для температурного датчика. Термодатчик обычно приобретается отдельно.

Правила монтажа

Технология монтажных работ, если излагать ее кратко, сводится к следующим операциям:

• подготовка и очистка поверхность пола;
• выравнивание его поверхности (если необходимо);
• укладка теплоизоляции;
• равномерное (по проекту) распределение матов по всей поверхности пола;

• подключение датчика температур;
• установка терморегулятора;
• запитка теплого пола отдельной линией от электрощитка на индивидуальный УЗО;
• соединение всей системы. Проверка надежности соединений;
• заливка стяжки.

После исполнения всех работ включать систему следует как минимум через 30 дней, поскольку стяжка должна стать достаточно прочной. Такая схема монтажа подходит практически под любой вид схемы Teplolux. Подготовительные мероприятия включают проверку всех параметров схемы и их соответствие назначенному месту установки, а также проверку соблюдения следующих правил:

• установка нагревающих секций производится в местах, где не расположена массивная мебель;
• для использования схемы в виде дополнительного источника обогрева ее удельная мощность равняется 110-120 Вт на кв. м;

• в случае монтажа базовой схемы удельная мощность обогрева должна быть на уровне 130-150 Вт на кв. м, а площадь соответствовать примерно 70% совокупной площади обогрева;
• для установки приборов подготавливают штробы для укладки проводки. Блок управления монтируется на расстоянии не менее 15 см от пола. Перед пуском схема подключения проверяется тестером, производится ее настройка;
• работоспособность схемы тестируется после установки кабеля, укладки стяжки, монтажа напольного покрытия.

Последовательность и правила укладки детально разъясняются в инструкции по эксплуатации, согласно которой и можно настроить систему обогрева. Для бесперебойной работы системы длительное время важно в ходе ее установки придерживаться следующих правил:

• нельзя передвигаться по резистивному кабелю во избежание его повреждения;
• не допускается появление воздушных пузырей вблизи нагревающего проводника, так как это может привести к его перегреву;
• после монтажа производятся проверочные замеры сопротивления системы;
• нельзя включать схему до полного высыхания стяжки.

Инструкция по эксплуатации

Соблюдение рекомендаций производителя – залог длительной и бесперебойной работы обогревающего устройства. Только при этом сервисная служба гарантирует качество ремонта. К основным рекомендациям инструкции относятся:

• при нормальном рабочем режиме устройство поддерживает температуру в 28 градусов (настройка терморегулятора). Нужные параметры терморегулятора задаются с помощью программирования. Длительность работы изделия от Teplolux в значительной степени сокращается при перегреве проводника, поэтому и следует включить в схему терморегулятор, который реализует управление температурным режимом работы системы.

Потребление электроэнергии пола Teplolux находится примерно на уровне 150-200 Вт/час на 1 кв. м площади. Энергопотребление можно снизить до 70-100 Вт посредством установки приборов управления.

• зачастую проблемным аспектом при самостоятельном монтаже оборудования является установка температурного датчика. Причинами этого являются, как правило, забывчивость или желание сэкономить. Неправильная установка датчика чревата повреждениями нагревающего проводника;
• важно помнить, что одножильный нагревающий проводник применяется, в основном, как дополнительный вариант обогрева;
• при обнаружении возможных неисправностей в работе системы следует ее немедленно выключить, отключив от источника питания. Пользоваться неправильно работающим устройством запрещено.

Одной из возможных и частых неисправностей изделий Teplolux являются сбои в правильной работе схемы. Стандартное время нагрева устройства составляет примерно 1-2 часа после его включения. При первом пуске устройства прогрев пространства будет происходить в течение суток. Проверка работы устройства производится путем замеров величины сопротивления тестером на концах проводника.

Отклонения от нормативов не должны быть более 5%. Фирма выпускает все нужное оснащение для систем обогревания, поэтому применение продукции иных производителей как по ходу монтажа, так и во время эксплуатации влечет за собой различные виды сбоев в работе системы.

О неисправностях приборов можно узнать из показаний тестера. Обычно система становится полностью работоспособной после адекватной замены вышедших из строя элементов. В целях снижения вероятности поломки устройства необходимо строго придерживаться правил монтажа и эксплуатации. Только в этом случае устройство может исправно работать не менее 20 лет.

Отзывы

Анализ отзывов потребителей изделий от Teplolux свидетельствует о том, что производителю удается выдерживать декларируемые ей высокое качество и долговечность продукции. В частности, отмечаются такие положительные стороны изделий, как универсальность, конструктивная простота и удобство в установке, а также управлении системами обогрева, их эффективность, товарный внешний вид.

Широкий выбор различных моделей и модификаций, в том числе и мобильных вариантов, позволяет сделать подходящий выбор продукции для разнообразных по размеру помещений и их конфигураций. Присутствует возможность выбора наиболее оптимальных и экономных режимов работы.

Разработка и выпуск фирмой новых моделей сверхтонких полов еще в большей степени повышает популярность компании на российском и мировом рынках.

Удачные примеры в интерьере

Teplolux Flora – ультратонкий стеклянный электрический полотенцесушитель в интерьере.

Инфракрасный обогреватель в интерьере.

Teplolux Alumia под ламинат.

Инструкцию по монтажу электрических теплых полов «Теплолюкс» смотрите далее.

Рост тарифов на энергоносители заставляет владельцев недвижимости искать альтернативные источники обогрева помещения. На сегодняшний день разработаны и активно применяются несколько систем, которые эффективнее обогревают помещение и экономят средства своих владельцев на оплату коммунальных услуг.

К таким устройствам относятся электрические и водяные теплые полы. Терморегулятор, который практически всегда монтируется вместе с системой, позволяет управлять режимом нагрева. В чем преимущества представленного типа отопления, а также как выбрать тот или иной вариант, следует узнать перед началом ремонта.

Преимущества системы «теплый пол»

Водяные или электрические теплые полы, терморегулятор которых поддерживает заданную температуру нагрева, относятся к энергоэффективным технологиям. В их основе заложен принцип конвекции. Теплый воздух поднимается от нагретой поверхности и постепенно остывает. Циркуляция воздушных масс позволяет отопить помещение.

Радиаторы, конвекторы, прочие подобные системы также создают конвекцию. Однако в силу особенностей конструкции нагретый воздух скапливается под потолком помещения. Теплый пол обеспечивает же прогрев комнаты от самого ее основания. Вверху помещения воздух будет холоднее, чем внизу. Это главное отличие представленных систем от традиционных отопительных приборов.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Водяной теплый пол

Владельцы различного типа недвижимости должны правильно выбрать лучший тип системы в соответствии с существующими жилищными условиями. Как правило, водяной теплый пол выбирают собственники частного дома, в котором отопление производится при помощи газового, твердотопливного или электрического котла.

В полу монтируется специальная труба, по которой циркулирует теплоноситель от нагревательной установки и обратно. Такая система позволяет обустроить полноценное автономное отопление. В этом случае теплые полы, терморегулятор и котел составляют единую систему. Датчик, находящийся в полу или реагирующий на изменение температуры воздуха, будет контролировать циклы работы отопительной установки. Котел при этом будет нагревать требуемое количество теплоносителя.

При желании теплый пол можно сделать дополнительной системой к радиаторам. Но при правильной планировке и выборе оборудования дополнительные отопительные приборы не понадобятся.

Электрический теплый пол

В квартире водяной теплый пол смонтировать проблематично. Пускать трубу от централизованного отопления будет нецелесообразно, так как потеря температуры нагрева теплоносителем будет значительной. У соседей просто будут холодные батареи. Централизованное отопление не рассчитано на подключение подобных систем.

В этом случае идеальным решением будет установка электрического нагревательного кабеля.Подключение теплого пола к терморегулятору позволит контролировать температуру нагрева. При этом хозяева дома могут выбрать наиболее подходящую разновидность системы.

Сегодня в продаже представлены такие разновидности нагревательных проводов, как кабель (заливается в стяжку), мат (монтируется сразу под плиточный клей), инфракрасная пленка (устанавливается под ламинат, линолеум без клея). Существуют также саморегулирующиеся провода, которые чаще всего монтируют на трубы. Однако создать полноценное отопление дома с их участием сегодня будет очень дорого, поэтому в подобных целях представленные нагревательные элементы не применяются.

Терморегулятор

Терморегулятор для теплого пола, цена которого зависит от производителя и функциональности, является неотъемлемой частью системы. Для водяного теплого пола существуют управляющие устройства, встроенные в котел. Если же оборудование не рассчитано на распознавание системы, можно установить дополнительно соответствующий термостат. Однако специалисты рекомендуют приобретать котлы, в которых предусмотрена функция контроля нагрева теплоносителя для теплого пола.

Электрический теплый пол нуждается в терморегуляторе, который не даст поверхности перегреваться. В этом случае контрольное устройство подключается к цепи. Выносной или встроенный в корпус датчик измеряет уровень нагрева. При достижении заданной температуры терморегулятор размыкает цепь. Далее пол остывает на несколько градусов (порог чувствительности задает обычно производитель) и при необходимости снова включается.

Виды терморегуляторов

Установка терморегулятора теплого пола позволяет обеспечить в той или иной степени экономию энергоресурсов. От типа представленного прибора зависит ее размер. Существуют механические и программируемые терморегуляторы.

Стоимость самого простого устройства составляет от 1400 р. Это механический термостат. Поворотом рычага пользователь устанавливает температуру нагрева от +5 до +40 ºС при наличии датчика пола и от +10 до +35 ºС при комплектации с датчиком воздуха. При использовании такого термостата достигается экономия до 30 %.

Программируемый терморегулятор для теплого пола, цена которого составляет не менее 4 тыс. р., позволяет задавать устройству временные промежутки. Например, хозяевам нужен усиленный нагрев пола с 7 до 9 утра. Затем они уходят на работу, при этом температура системы удерживается на уровне +5 ºС. За час до их прихода домой, терморегулятор начинает нагревать пол до +28 ºС. Такой подход позволяет экономить до 70 % электроэнергии.

Существуют также терморегуляторы с дисплеем, но без функции программирования. Они стоят порядка 2,5-3 тыс. р.

Выбор терморегулятора

Терморегулятор для теплого пола, инструкция по установке которого позволяет правильно подключить и эксплуатировать систему, требует тщательного внимания хозяев при выборе. Для разных помещений и способов установки подходят определенные разновидности устройств.

Специалисты утверждают, что в комнатах с повышенной влажностью, например, ванная комната или кухня, не стоит устанавливать устройства с дисплеем. Механические разновидности в этих целях подходят идеально. Они устойчивы к скачкам напряжения. Простота конструкции позволяет эксплуатировать такие приборы длительное время.

Терморегулятор для теплого пола программируемый подходит для гостиной, спальни, детской комнаты. Дополнительные функции, а также наличие двух датчиков (пола и воздуха) позволяют сделать нагрев максимально комфортным и экономным.

Монтаж водяного пола

Теплый пол без терморегулятора устанавливается только тогда, когда котел имеет встроенную систему контроля нагрева. Монтаж системы достаточно прост. Сначала нужно смонтировать слой теплоизоляции (например, пенополистирол), а также гидроизоляционной пленки. Далее в виде змеевика или по спирали укладываются специальные трубы. Система заливается слоем стяжки. Слой должен составлять не менее 3 см. Чем шире расстояние между трубами, тем больше слой раствора потребуется залить.

После высыхания стяжки можно монтировать покрытие пола. Подходят кафель, ламинат, линолеум. Не применяются в этом случае паркет и другие покрытия, толщина которых превышает 15 мм.

Монтаж электрического кабеля

Электрический кабель монтируется практически по той же схеме, что и водяной пол. Однако в этом случае потребуется установка терморегулятора теплого пола. Как правило, все управляющие устройства обладают выносным датчиком. Его необходимо установить рядом с витками провода. Сам датчик заводится в гофротрубу. При необходимости его можно будет достать из пола и произвести замену.

Раскладывать провод лучше всего в виде змеевика. Расстояние между витками должно составлять от 7 до 15 см. Чем чаще уложен кабель, тем быстрее будет нагреваться система. Если в помещении существуют большие теплопотери, есть высокие потолки, большие окна, лучше выбрать шаг укладки от 7 до 12,5 см. Если теплый пол монтируется как дополнение к уже установленным радиаторам, можно витки монтировать с промежутком 12,5-15 см.

В стяжку нужно добавлять пластификатор или приобретать специальный раствор для системы электрических проводов. Это позволит избежать появления пузырьков воздуха в растворе. Если возле провода образуются пустоты, кабель в этом месте перегреется и выйдет из строя.

Монтаж мата

Система электрического теплого пола, которая не требует при монтаже стяжки, называется «мат». На сетке из ПВХ разложен провод. Толщина нагревательного элемента при этом не превышает 3,5 мм.

Мат укладывают на выровненный пол. Утеплитель вниз не укладывается. Только для помещений первого этажа и на балконе следует предусмотреть качественную теплоизоляцию.

Датчик терморегулятора теплого пола также монтируется в гофротрубу. Но теперь для его монтажа потребуется сделать штробу в полу. Далее мат заливают слоем плиточного клея 5-8 мм. На него можно монтировать кафель или ламинат.

Инфракрасный теплый пол

Еще одной популярной системой сегодня является инфракрасная пленка. Она монтируется без применения раствора. Это наиболее простой тип системы, смонтировать которую можно буквально за 1 час.

На основание пола укладывают подложку под ламинат или любой другой плотный утеплитель (пробка, вспененный каучук и т. д.). Далее в этом материале делают необходимые углубления для установки датчика. В этом случае чаще всего устанавливают терморегулятор для теплого пола программируемый. Инфракрасную пленку монтируют в гостиной, детской комнате или спальне. Она не подходит для ванной комнаты.

Далее на подложку раскладывается нагревательная пленка. Подключаются все контакты согласно инструкции. После этого сверху укладывается ламинат. Если хозяева хотят постелить на такой пол линолеум, потребуется предварительно накрыть пленку листом фанеры.

Подключение терморегулятора

Независимо от того, какую систему электрического теплого пола выбрали хозяева, подсоединение проводов к терморегулятору происходит по идентичной схеме. Для этого необходимо тщательно изучить инструкцию производителя. Как подключить теплый пол к терморегулятору, следует рассмотреть подробнее.

Регулирующее устройство имеет с обратной стороны несколько клемм (обычно 6-7 шт.). Две из них предназначены для подведения к терморегулятору сети 220В. При этом нужно соблюдать полярность (L – «фаза», N – «ноль»). Еще две клеммы предназначены для контактов теплого пола (синий и коричневый провод). Здесь соблюдать полярность необязательно.

Если терморегулятор имеет с обратной стороны только 4 клеммы, значит, у него в корпус уже встроен датчик воздуха. Если же клемм всего 6, значит, к устройству подсоединяется еще и датчик. Он также имеет 2 провода, при подключении которых полярность не соблюдается. Если есть 7-я клемма, сюда подводят заземление (желто-зеленый провод).

Ремонт терморегулятора

На теплый пол и терморегулятор обязательно действует гарантия производителя. Если монтаж и эксплуатация производятся согласно инструкции, проблем возникать не должно. В силу некоторых причин из строя может со временем выйти датчик. Ремонт терморегулятора теплого пола лучше доверить специалистам.

Если на устройство еще действуют гарантийные обязательства, производитель заменит его новым прибором или устранит при возможности неисправность бесплатно. Чаще всего такие приборы выходят из строя из-за скачка напряжения в сети (нужно устанавливать УЗО и стабилизатор) или при неправильной эксплуатации.

Рассмотрев, что собой представляют теплые полы, терморегулятор, каждый хозяин сможет установить систему самостоятельно. Инструкция производителя поможет выполнить все действия правильно.

Похожие статьи

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Теги: водян, водяное отопление, водяной теплый пол, теплый пол, трубы

В многоквартирных домах сейчас появился новый тренд на теплые полы с электрическим или водяным снабжением. Часто их применяют и владельцы частных построек. Очень важно произвести правильно все монтажные работы, чтобы комфортная температура поддерживались на всей жилой территории.

Но также необходимо проверить и все другие элементы системы. Особенно стоит подумать над тем, какой терморегулятор для пола лучше выбрать?

Об устройстве

Название здесь не требует дополнительных пояснений. Терморегулятор служит для того, чтобы включать и выключать обогрев. Также он помогает обеспечивать контроль над всеми электросистемами, входящими в ваше напольное покрытие.

Существует сразу три подраздела терморегулирующего оборудования. Всех проще и понятнее работает механический тип. Все настройки регулируются при помощи одного колеса. Нагреватели не отключаются, когда достигают нужных отметок, поэтому это не самый экономически выгодный вариант.

•
•
•
•
•
•
•
•

•
•
•
•
•
•
•
•

Следом идет электронный вид. Здесь уже в ход идут многочисленные кнопки и сенсоры разного типа. Подобные устройства могут отключить всю электроэнергию, когда пол достиг нужных показателей температуры. Монтаж можно осуществить даже в электрический щиток.

Посложнее дела обстоят с программируемыми типами устройств. Тут уже вы сами устанавливаете определенный температурный режим и график работы. Обязательно стоит прочитать инструкцию для терморегулятора теплого пола, чтобы адекватно задать все необходимые параметры.

Очень удобно устанавливать разные величины для спальной комнаты, гостиной, кухни и туалета. Чаще всего используется обогрев кабелями или пленкой.

•
•
•
•
•
•

•
•
•
•
•
•

Трудности в выборе модели

Сейчас можно запутаться в марках приборов, которые обеспечат контроль температуры. Естественно, все первым делом обращают внимание на мощности. Если у вас помещение большое, то покупайте двухзонный термостат или пускатель магнитного типа. Их можно установить  на стену или оставить в коробе.

Обратите свое внимание на то, можно ли устройство регулировать дистанционно с помощью пульта. Есть даже новомодные образцы, которые слушают команды по интернету.

Самые удобные в управлении сенсорные варианты, чуть хуже с регулировкой обстоят дела у кнопочных и механических. Датчики же бывают не только встроенными, но и выносными.

Тщательно проверьте, чтобы все детали были на месте, перед установкой. Только после этого можно осуществлять подключение терморегулятора для теплого пола в доме.

•
•
•
•
•
•
•
•
•

•
•
•
•
•
•
•
•
•

Установка

Если у вас есть определенные строительные навыки и опыт, то данная задача не покажется вам сверхсложной. Тут главное четко следовать инструкции. Делать все не спеша, после полного отключения электроэнергии. После укладки пола вам надо будет поставить термостат.

Монтажные работы зависят от типа контроллера. Если он встроенный, то в стене необходимо оставить специальную нишу. Накладной вариант характерен тем, что нужно здесь заранее отметить место расположения, и только потом неподалеку поставить термодатчик.

Запомните, что всегда для начала надо разобраться с тем, как подключать все предлагаемые провода в комплекте. Это всегда есть в инструкции. Нужно быть в теме электрических схем.

Термостат подключать собственноручно значительно легче. Обратитесь с квалифицированным мастерам, если не до конца уверены в своих силах. Это сэкономит и время, и деньги, если что-то поломается во время любительского монтажа.

Отдельно придется устанавливать и датчики, без которых не может эффективно функционировать вся система подогрева. В гофрированную трубку укладывают провода и термодатчик, которые идут к регулятору. Все это размещается аккуратно в стене.

Водяные полы

Подключать отопительный контур придется при помощи коллектора. Простейший вариант работает при включении вентилей на входе и выходе. Вы сможете легко поменять количество воды, которая направляются в каждый конкретный контур.

Такая система часто нестабильна, так как зависит напрямую от температуры на улице. Часто вентили приходится докручивать, чтобы в помещении были оптимальные показатели.

Автоматизация этого процесса происходит с помощью установки управляющих устройств и сервоприводов. Они всегда руководствуются командами, которые сокращают или увеличивают потоки, поступающие в отапливаемые контуры. Термостат подает сигнальные оповещения, которые доходят до сервоприводов.

•
•
•
•
•
•

•
•
•
•
•
•

Возможные неполадки

В случае поломки всей системы не надо сразу задумываться о замене. Всё можно починить вручную, только обязательно предварительно отключите электроэнергию, отсоедините провода, откройте крышку контроллера, открутите все винтики под крышкой и проведите проверку конденсатора хотя бы визуально.

Если всё ещё поломка не найдена, то следует отправить фото терморегулятора для теплого пола в ремонтный отдел, где быстро помогут вам с решением проблемы.

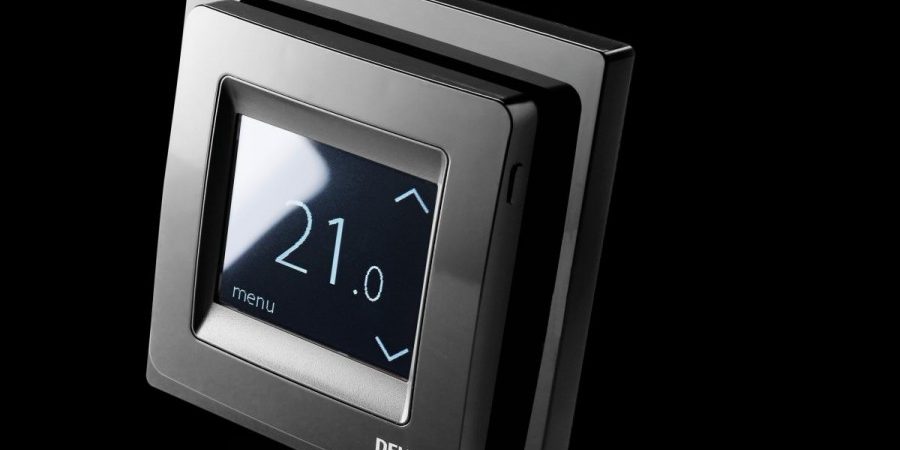

Фото терморегулятора для теплого пола

Также рекомендуем посетить:

Используемые источники:

• https://mr-build.ru/newteplo/teploluks-teplyj-pol-instrukcia.html
• https://stroy-podskazka.ru/pol/teplyj/teplolyuks/
• https://www.syl.ru/article/304691/teplyie-polyi-termoregulyator-instruktsiya-po-ustanovke-osobennosti-montaja-i-rekomendatsii
• https://eurosantehnik.ru/instrukciya-po-montazhu-vodyanogo-teplogo-pola.html
• https://materialyinfo.ru/termoregulyator-dlya-teplogo-pola/
