Теплые полы в деревянном доме без стяжки: способы монтажа и материалы

Теплый пол – явление, пришедшие в наши дома сравнительно недавно, но уже полюбившаяся многими из нас. Конструкция его крайне проста и при этом гениальна. Под основной массив пола укладывается нагревательный элемент. Это может быть металлическая проволока различного сечения или труба, с непрерывно циркулирующей по ней жидкостью. Оба вышеперечисленных способа являются достаточно эффективными, имеют свои особенности и недостатки. Чтобы понять специфику каждого вида теплых полов, давайте рассмотрим их в отдельности.

Виды теплых полов: особенности и отличия

Существует два основных подвида теплого пола: со стяжкой и без стяжки. Стяжкой в этом случае называют слой бетона, в который вмуровывается нагревательный элемент. Однако такой подход не всегда может быть целесообразен. К примеру, в домах с деревянными перекрытиями такие полы вообще не используются.

Альтернативой является пол без стяжки или так называемый «сухой пол». Его установка гораздо проще и быстрее, так как отсутствует стадия заливки бетона с последующим его выравниванием и высыханием. Плюс к тому конструкция пола предполагает малый вес, что также необходимо, если дом и его перекрытия деревянные.

Технология укладки трубы в теплоизоляционные маты

Важно! Конструкция пола без стяжки не будет съедать пространство, что особенно важно для помещений с низкими потолками. Однако стоит заметить, что такой пол имеет и свои минусы. Главный среди них – малая мощность. Иными словами, не стоит надеяться на такой пол как на единственный источник тепла в комнате.

Метод укладки теплого пола без стяжки: плюсы и минусы

Чтобы лучше понять особенности применения такого способа в быту, давайте поподробнее рассмотрим достоинства и недостатки подобной конструкции.

Преимущества

• Средняя толщина теплого пола без стяжки составляет порядка 20 мм. Это очень немного, в сравнении с 80 мм, которые займет стяжка. Иными словами, теплый пол без стяжки не создаст существенную разницу в уровне пола или так называемую «ступеньку».
• Для того чтобы ввести в эксплуатацию комнату с бетонной стяжкой потребуется не меньше месяца. Мокрая стяжка, особенно достаточно толстая, сохнет очень продолжительное время. Установка же пола без стяжки займет около суток. Также в качестве основы для теплопроводящих элементов может использоваться клей для керамики. Ему также требуется некоторое время на высыхание, однако занимает оно, обычно, не более двух недель.
• Бетонная стяжка дает значительную нагрузку на перекрытия. Такой пол нельзя размещать, к примеру, на вторых и последующих этажах деревянных домов. Пол без стяжки не просто легче, его также можно установить в уже готовых домах. К тому же, в некоторых случаях, доставка бетона в комнату может быть невозможна по тем или иным причинам. Полы же без стяжки обычно состоят из нескольких ключевых элементов: шланг или кабель, а также подложка, которая для удобства эксплуатации нарезается на небольшие плиты.
• Теплый пол без стяжки обладает высокой мобильностью. Его можно без труда снять и перенести в другую комнату или квартиру при переезде. Более того, отсутствие стяжки облегчает доступ к теплопроводящему волокну в случае необходимости его починки или замены.

Монтаж теплого пола с использованием матов — очень простой и быстрый процесс

Недостатки

• Хрупкость. При отсутствии бетонной стяжки, провода или трубки очень легко повредить, так как они закрыты только финальным слоем пола, например ламинатом. Если используется водяное отопление, любая поломка может привести к затоплению нижних этажей и порче имущества. Решить эту проблему помогут теплопроводящие маты или деревянный настил между слоем финального пола и системой теплого пола.
• Такое покрытие очень быстро нагревается, но при этом также быстро начинает терять тепло. Происходит это из-за отсутствия как таковой аккумулирующей подложки. Именно эту функцию обычно берет на себя бетонная стяжка. В некоторых случаях канавки, в которые укладывается теплопроводящий кабель, оборудуются металлическими пластинами.
• Теплый пол без стяжки следует размещать достаточно плотно, с небольшим шагом. Оптимальное расстояние между теплопроводящими элементами составляет от десяти до тридцати сантиметров (чем выше теплопотери помещения, тем меньше шаг). В противном случае, площадь комнаты будет нагреваться неравномерно. Большое внимание следует уделить и типу укладки, особенно если речь идет о водяном отоплении.
• При использовании теплого электрического пола, он будет потреблять очень много электроэнергии. В совокупности с небольшой нагревательной способностью, это может существенно увеличить затраты на отопление помещения.
• Несовместимость с некоторыми типами покрытий. Перед укладкой чистового пола, следует уточнить у производителей, совместим ли он с различными видами альтернативного отопления. Однако, даже если ламинат или ковролин совместимы с теплым полом, стоит внимательно отнестись к выбору мощности последнего. В случае сильного нагрева, деревянное покрытие может рассыхаться и деформироваться, а при малой мощности оно может наоборот может не прогреться.

Теплый электрический пол без стяжки

Под электрическим теплым полом зачастую подразумевается именно нагревательные маты. Состоит такой пол из абразивной подложки и вшитого в него нагревательного кабеля. Последнее, к слову, значительно облегчает его установку, так как отсутствует необходимость размещать кабель самим, достаточно просто скрепить маты между собой при помощи специальных переходников.

Такой пол имеет значительное преимущество перед «голым» кабелем. Он не требует дополнительной звукоизолирующей и теплоизоляционной подложки, а может быть расположен прямо на черновом, предварительно загрунтованном полу.

Как уже отмечалось, установка такого пола займет значительно меньше времени. Если бетонная заливка сохнет около 25 – 28–ми дней, то клеевое покрытие, на которое закрепляются плиты, сохнет в два раза быстрее.

Электрические полы могут сильно различаться по мощностям. Их можно подобрать в соответствии с конкретными нуждами.

Важно! Во избежание возгорания или плавления лака, лучше выбрать нагревательный элемент мощностью менее 100 Вт/кв. метр. В противном случае деревянное покрытие может начать рассыхаться. По этой же причине противопоказано устанавливать температуру нагрева более 25 градусов.

Отдельно стоит упомянуть, что мощность теплого пола может измеряться и в других единицах, называемых «погонной мощностью». Для толстого покрытия она будет равна 12 Вт/п.м, для деревянного — 10 Вт/п.м.

Существует и более дешевый тип теплого пола. Нагревательный кабель в этом случае заключен в пластиковую сетку. Укладывается такой теплый пол в слой клея для керамики. Оптимальная его толщина при этом должна быть не более 20 мм.

При размещении чистового покрытия, необходимо уточнить у производителя, разрешена ли его установка совместно с каким бы то ни было видом теплого пола.

Теплый водяной пол без стяжки

Подобный вид теплого пола устанавливается в помещениях, доставка в которые бетона затруднена, нерациональна или невозможна. Выгоден такой вариант еще и тем, что при укладке не образуется так называемая «ступенька», так как пол приподнимается на достаточно малую высоту.

Главное отличие водяного теплого пола от электрического заключается в теплоносителе. Вместо двужильного кабеля используется гибкий шланг, заполненный жидкостью. Укладывается он на специфическую подложку, оснащенную металлическими пластинами.

Металл, в этом случае используется в качестве аккумулятора, а также равномерно распределяет произведенное тепло по всей поверхности поля.

На систему шлангов укладывается слой гидроизоляции. Он защитит саму систему от внешних воздействий, а также предотвратит порчу финального покрытия, в качестве которого может использоваться практически все что угодно. От ковролина до ламината.

Существует несколько типов трубок, которые используются при укладке теплого пола. Различаться они могут как по толщине, так и по материалу. Наименьшей популярностью пользуются металлические трубки. Их достаточно проблематично не только перевезти и установить, но и подогнать под размер комнаты.

Чаще используются пластиковые трубки из плотного полиэтилена или полипропилена. Они не так прочны как металлические, зато обладают большой мобильностью. Кроме того, теплый пол на основе полимерных трубок меньше подвержен воздействию агрессивных сред, к которым, к примеру, относится жесткая хлорированная вода. Более того, пластиковую трубку можно заполнить практически любым жидким теплопроводным материалом, в том числе и хладагентом.

Как выбрать трубы для водяного теплого пола

1. Если трубка покупается отдельно, стоит убедиться подходит ли она для создания контура теплого пола. Следует внимательно изучить маркировку продукции или уточнить ее характеристики у продавца. Оптимальным считается материал, выдерживающий нагрузку в 10 и более атмосфер, а также нагрев в 95 – 100 градусов. Несоблюдение хотя бы одного из этих условий может привести к внезапному выходу системы из строя.
2. В качестве подложки может использоваться дерево или абразив, но чаще всего предпочтение отдается ячеистым пенополистирольным плитам. Установить такие плиты достаточно просто, между собой они скрепляются с помощью специфических пазов. Ячейки же облегчают укладку трубок с необходимым шагом.

Фото	Устройство и особенности материала
	Пенополистирольные плиты. Материал такой подложки по сути представляет собой пенопластовую плиту с канавками для кабеля. Такая плита выполняет сразу несколько функций: шумоизолирующую, функцию каркаса и разметки, а также является теплоизолятором. Если слой пенопластовой подложки слишком тонок, то поверхность под ней дополнительно утепляют.

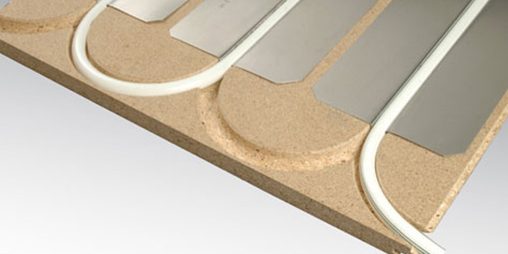

	Деревянная подложка. Представляет собой армированный поддон с каналами для трубок. Под ними располагаются металлические пластины для перераспределения тепла. Поверх этой системы также располагается слой влагоизоляции. Готовый теплый пол накрывают плоскими деревянными пластинами на которых можно расположить финальное покрытие.

Способы укладки теплопроводящего контура

Перед началом укладки теплого пола необходимо разметить территорию. Этот процесс может существенно облегчить ячеистая подложка.

Наиболее рационально подключать каждую комнату к отдельному теплопроводящему контуру. При этом следует использовать цельный шланг. Это существенно повысит герметичность системы и облегчит ее монтаж.

Существует три основных типа укладки труб.

1. Змейка. Шланг протягивается по краю на всю длину комнаты, а затем поочередно загибается влево и вправо. Этот метод требует наименьшее число материалов, но при этом подходит только для небольших помещений, так как теплоноситель нагревает комнату неравномерно.
2. Спираль (улитка). Шланг протягивается по спирали к центру комнаты, а затем, таким же образом, возвращается. Материала уходит гораздо больше, однако комната прогревается гораздо равномернее.
3. Двойная змейка. Способ является оптимальным компромиссом. При этом шланг протягивается змейкой как в одну, так и в другую сторону.

Заключение

Установка теплого пола достаточно проста и позволит справиться с ней даже непрофессионалам. Данный процесс сопряжен с минимальным уровнем дискомфорта и с лихвой окупается эргономичным и приятным видом, который приобретет комната после ремонта.

Теплый пол на водяной основе крайне популярен в частных секторах многих западно-европейских стран, а электрический можно встретить в городских квартирах по всему миру. При этом, подобное альтернативное отопление может устанавливаться лишь в наиболее холодных частях помещения.

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Содержаниескрыть1Варианты настильной системы1.1Полистирольные плиты1.2Деревянный пол2Этапы укладки водяного пола2.1Материал для укладки2.2Составление чертежа2.3Подготовка пола перед монтажом настильной системы2.4Укладка основания из полистирола и монтаж труб2.5Водяной пол на деревянной основе3Сооружение электрического тёплого пола без стяжки4Ошибки при монтаже тёплых полов без стяжки5Видео инструкции

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

• плит с пазами, куда размещаются нагревательные элементы;
• гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

• Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
• Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

• меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
• конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного пола

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

• Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.

• Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.

• Подключается система и проверяется её работоспособность.

• Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
• Затем идёт подложка, это могут быть листы ГВЛ.
• Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:

• на подготовленной основе делаются разметки мест, где будут проходить трубы;
• расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
• раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;

• фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
• монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;

• устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;

• проверяется работоспособность;
• укладывается гидроизоляция — можно применять плёнку из полиэтилена;
• монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
• завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т.д.).
• Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
• собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
• монтируются трубы;

• подключается система, и проверяется её функционирование;
• прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
• последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

• определяется место на стене, где будет размещаться терморегулятор;
• делаются штробы для датчика температуры;
• подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
• укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
• прокладывается кабель согласно подготовленной схеме в пазы;

• размещается температурный датчик в гофрированной трубе на полу;
• подключается система к электропитанию, и осуществляется проверка работоспособности;
• монтируется гидро и теплоизоляция;
• устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Смотрите видео

Видео

Есть несколько технологий монтажа теплого водяного пола, однако, у сухой системы, без использования цементной стяжки, много преимуществ:

• простота укладки – сделать ее можно самостоятельно, не привлекая специалистов;

  Деревянная система теплого водяного пола без стяжки

• вся конструкция легковесна – на 1 м² придется до 30 кг материалов, в то время как для бетона потребуется до 250 кг;
• вся система имеет сравнительно небольшую толщину – от 6 см;
• такой пол будет иметь хорошие звукоизоляционные показатели;
• начинать укладку финишного покрытия можно сразу, после сборки сухой конструкции, а бетонная стяжка сохнет около месяца;
• монтаж можно осуществлять на любое черновое покрытие: бетонные перекрытия, старый деревянный пол.

Однако есть один, но существенный недостаток: такие конструкции легко подвержены деформациям под воздействием влаги. Для того, чтобы это исключить, нужно уделить особое внимание системе гидроизоляции.

Когда может возникнуть необходимость сухой конструкции теплого пола

Есть ряд факторов, которые делают невозможным или сильно затруднительным выполнение бетонной стяжки для теплого водяного пола:

Устройство водяного тёплого пола с бетонной стяжкой

• слабые перекрытия, неспособные выдержать больших нагрузок;
• ограниченная высота комнаты, которая не позволяет дополнительно убирать еще 10 см;
• невозможность организовать в помещении замес бетона – например, в квартиру на высоком этаже трудно доставить бетоносмесительный агрегат;
• если нет опыта в приготовлении цементного раствора, но есть желание выполнить всю работу самостоятельно, своими руками;
• когда ограничены временные рамки на проведение строительства или ремонта.

Основные виды конструкций теплого пола без стяжки

Теплый пол без стяжки можно сделать с использованием двух систем:

• полистирольных плит;

  Полистирольная система теплого водяного пола

• деревянных реек или модулей.

  Система из деревянных реек для водного теплого пола

У каждого из этих способов есть свои преимущества и особенности.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

• маты с выступами или пазами, в которые укладываются трубы;

  Маты с выступами для укладки теплого пола без стяжки

• гладкие маты.

  Полистирольный гладкий мат для теплоизоляции теплого пола

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

• полиэтиленовые;

  Структура полиэтиленовой трубы

• металлические;

  Медные трубы для водяных теплых полов

• металлопластиковые.

  Структура металлопластиковой трубы

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.Теплый пол под ламинат без цементной стяжки

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

Этапы монтажа теплого водяного пола:

Настильная схема устройства теплого пола

• Поверхность чернового пола очищается от пыли и мусора;
• Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м²) – если уклон превышает норму, следует выполнить тонкую стяжку;
• Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;
• Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.
• Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
• Для более прочной фиксации можно стыки обработать клеем;
• Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м²;

  Преимущества профильных теплоизоляционных плит

• В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;
• Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
• После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
• Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Деревянные модули для теплого пола

Такая система более всего предпочтительна в деревянных домах, в которых перекрытие выполнено с использованием балок.

Водяной теплый пол своими руками

Есть два типа деревянных систем:

• модульные;
• реечные.

  Реечная и модульная деревянная система

Модули продаются в готовом виде, их собирают непосредственно в помещении. Они имеют специальные канавки, внутрь которых закладываются трубы. Реечную систему можно сделать самостоятельно из МДФ или ДСП. Планки должны отвечать особым требованиям:

• толщина – минимум 2 см;
• влажность – до 10%;
• ширина – 130 мм, если трубы размещаются с шагом 150 мм.

Технология монтажа теплого пола на реечную систему:

Монтаж деревянной системы теплого пола реечного типа

• черновую поверхность нужно очистить и выровнять, при необходимости;
• застилается полиэтилен, необходимый для гидроизоляции;
• с помощью маркера наносится разметка мест, по которым будут проложены трубы;
• далее – раскладка реек, которая должна быть поперечной к опорным лагам. Рейки нужно закрепить с двух сторон от намеченного контура саморезами. В местах поворота трубы рейки следует также закруглить;
• для равномерного прогревания пола используют опорные пластины с пазами. Их закрепляют на рейках шурупами;
• труба помещается в пазы металлической пластины, дополнительно ее фиксировать не нужно;
• вся конструкция накрывается полиэтиленом;
• завершающие слои пирога – листы гипсоволокна, они укладываются в шахматном порядке в два слоя;

  Схема реечной конструкции по лагам

• можно приступать к укладке финишного покрытия.
• Если используются модульные деревянные элементы, то весь процесс гораздо упрощается:
• на очищенном полу собираются все элементы, которые уже имеют подготовленные канавки для нагревательных элементов. Между собой модули соединяются саморезами;
• необходимо использовать пленку для гидроизоляции до монтажа модулей и после раскладки труб;
• можно приступать к финишной отделке.

Сухой теплый пол не требует бетонной стяжки, можно сразу наносить разное финишное покрытие:

Пирог сухого теплого пола без стяжки

• линолеум;
• ковролин;
• паркет;
• плитку;
• ламинат.

Видео: Технология монтажа теплого водяного пола

Когда лучше применять настильную конструкцию?

Условия, требующие использования сухой конструкции теплого водяного пола:

• Ограничена высота помещения. Например, при низких потолках или когда повышение уровня пола не предусмотрено в конкретном дизайнерском (архитектурном) решении.
• Слабые перекрытия. Бетонная стяжка высотой 50 мм весит 250-300 кг на 1 м2, что создает значительную нагрузку на межэтажные перекрытия. Особенно это касается деревянных перекрытий в срубах, щитовых и каркасных домах. Сухая система весит значительно меньше – 25-30 кг/м2.
• Невозможность устройства бетонной стяжки на конкретном объекте. Например, в квартире, на высоком этаже многоэтажного дома, куда готовый бетон доставить (или замесить нужное количество на месте) проблематично.

Достоинства данного варианта обустройства:

• высокая скорость монтажа из-за отсутствия «мокрых» процессов;
• легкий вес (до 30 кг/м²), благодаря чему конструкция не нагружает межэтажные перекрытия и может быть использована в любых типах домов;
• малая толщина (35-60 мм), минимально приподнимающая уровень пола;
• минимальные трудозатраты при сборке;
• выдерживает перепады температур;
• хорошая тепло- и шумоизоляция слоев сухого теплого пола;
• возможность использования во временных строениях и помещениях, так как сухую конструкцию можно быстро собрать, а затем разобрать и монтировать в другом месте.

К недостатку сухого теплого пола относят то, что его элементы боятся влаги и требуют обязательной гидроизоляции.

Настильная система теплого пола бывает полистирольной или деревянной. В полистирольной системе в роли несущего утепляющего материала используются полистирольные маты. В деревянной – готовые модули или полоски (рейки)  из дерева или ДСП. Поверх любого из этих оснований монтируют стальные или алюминиевые пластины с пазами, играющие роль теплораспределяющего слоя. В канавки пластин (ламелей) укладывают греющие трубы. Завершает «пирог» несущий слой из плит ГВЛ.

Начинаете задумываться о системе теплого пола, но не определились, как же выбрать: водяной или электрически? Наш материал вам поможет разобраться в вопросе: https://pol-master.com/tepliy-pol/kakoy-pol-luchshe-vodyanoy-ili-elektricheskiy.html.

Вариант #1 — полистирольная система

Полистирольную систему можно монтировать на сплошное деревянное или бетонное основание. Например, на бетонные плиты или старый деревянный пол. Так как система очень легкая по весу, ее применяют в любых видах домов, в том числе щитовых и каркасных.

Конструкция полистирольной системы

В основе конструкции лежат полистирольные плиты, в которые вкладывают теплораспределительные ламели из оцинкованной стали или алюминия. В пазы пластин монтируют нагревательные трубы. Жесткость конструкции придают 2 финишных слоя листов ГВЛ, уложенных в шахматном порядке. Минимальная высота полистирольной системы составляет 50 мм (сравните: минимальная высота бетонной конструкции теплого пола – 80 мм).

Полистирольные плиты, применяемые в системе, могут быть гладкими или иметь выступы-бобышки.

Гладкие полистирольные плиты – это либо обычный пенопласт с повышенной плотностью (ПСБ-С-35 или ПСБ-С-50), либо экструдированный полистирол (например, пеноплекс). Для систем сухого теплого пола используют листы толщиной 10-40 мм. Так как изначально эти плиты гладкие, для укладки в их толщу теплораспределительных пластин, выполняют ручное вырезание пазов.

Полистирольные маты с выступами-бобышками больше подходят для сооружения сухого теплого пола. На их поверхности расположены выступы в виде кубиков или цилиндров высотой 20-25 мм. В пространство между ними закладывают металлические пластины с трубами. Благодаря выступам, пластины и трубы надежно фиксируются на матах, не сдвигаясь в процессе эксплуатации. На боковых поверхностях матов предусмотрены специальные монтажные замки, позволяющие соединять элементы в одно сплошное поле. Для упрощения подгонки матов друг к другу, на швы нанесена разметочная линейка.

Еще один важнейший элемент полистирольной настильной системы – металлические пластины. Они могут быть изготовлены из алюминия или оцинкованной стали. Пластины, перенимая тепло от греющих труб, передают его на финишное покрытие пола. Благодаря этому создается сплошное тепловое поле, пол нагревается равномерно.

Монтаж теплого пола на полистирольных матах с выступами

Алгоритм создания полистирольной конструкции такой:

• Поверхность пола очищают от мусора.
• Выравнивают поверхность при превышении допустимой нормы перепада уровня пола (2 мм/м.п.) Несовершенства бетонных плит устраняют посредством тонкой стяжки, деревянные полы перебирают и заново стягивают.
• На ровной поверхности раскладывают полиэтиленовую пленку толщиной от 200 мкр. Полотна размещают внахлест на 10 см. Стыки фиксируют скотчем. Полиэтиленовая пленка обладает свойствами гидроизолятора, защищающего теплоизоляционный полистирольный слой от влаги.
• По периметру комнаты, впритык к стенам, укладывают демпферную ленту – для компенсации возможного расширения конструкции от тепловых нагрузок.
• На пленке раскладывают монтажные маты, соединяя их по замковой системе. При небольшой толщине матов стыки дополнительно промазывают клеем – для лучшей фиксации.
• Между выступами на матах укладывают металлические пластины.
• В пазы пластин закладывают греющие трубы. В местах изгибов трубы, где она выходит из пластины и опирается только на полистирол, под трубу желательно подложить полиэтиленовую пленку. Это позволит избежать скрипов конструкции пола при его эксплуатации.
• Поверх системы укладывают второй слой полиэтиленовой пленки.
• Для завершения конструкции, полистирольные маты с трубами покрывают листами ГВЛ в 2 слоя. Рекомендуемая толщина – 10 мм. Плиты укладывают и проклеивают в стыках клеем ПВА. Второй слой укладывают на первый в шахматном порядке, чтобы избежать совпадения стыков. Скрепление слоев между собой происходит посредством саморезов.

Монтаж пола с использованием гладких полистирольных плит

При использовании гладких плит пазы на их поверхности для укладки труб вырезают самостоятельно при помощи термоножа (в продаже он может называться прибором для вырезания пазов).

В целом, алгоритм монтажа теплого сухого пола с использованием гладких плит ничем не отличается от аналогичного процесса с применением матов с бобышками. Кроме того, что формировать пазы придется своими руками.

Вначале на полиэтиленовую пленку укладывают полистирольные плиты. Термоножом на поверхности плит вырезают гнутые каналы. Уложив на плиту пластину, по ее ребру проводят термоножом и вырезают первый желоб. Защелкивают в нем пластину. Вплотную к первому ряду укладывают вторую пластину и проводят ножом уже по ее краю. Таким образом ряды получаются строго параллельные, а шаг – одинаковый. Средний расход пластин – 5,5 шт/м2.

В вырезанные пазы вкладывают греющие трубы. Следующие слои – гидроизоляционная пленка, ГВЛ и финишный настил – монтируют так же, как в предыдущей конструкции.

Известный технический термин «пенополистирол» объединяет несколько разновидностей теплоизоляционных продуктов. Отличаются они по характеристикам, сферам применения и способам укладки. В следующем материале поможем вам разобраться, что лучше купить для обустройства теплого пола с конкретными техническими данными: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Вариант #2 — деревянная система

Эта система особенно популярна в деревянных домах, с перекрытиями на балках. Существуют конструкции двух типов: реечного и модульного.

Реечная деревянная система

В деревянной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ или влагостойкой фанеры. Следует использовать изделия толщиной от 20 мм, влажность которых не превышает 10%.

Из деревянных плит вырезают полоски. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старый деревянный пол или лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.

Монтаж деревянной системы выполняется по следующей схеме:

• Несущая поверхность очищается, выравнивается. Допускаются неровности не более 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
• Для гидро- и пароизоляции на полу раскладывают полиэтилен толщиной 200 мкр.
• По стенам помещения прокладывают демпферную ленту.
• На лаги или сплошную деревянную поверхность укладывают вырезанные планки и закрепляют их с помощью саморезов. Раскладку ведут поперек опорных досок или лаг, строго по плану расположения греющих труб. Вначале, в соответствии с планом, на пол переносят контуры греющих труб, а затем эти контуры с двух сторон обкладывают деревянными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, желательно закруглить и опорные планки.
• Между планками вкладывают опорные пластины с пазами, закрепляя их на деревянных планках шурупами. Чтобы равномерно прогревался весь пол, необходимо разложить пластины на 80% его площади.
• Греющие трубы вкладывают в пазы пластин без дополнительной фиксации. Чтобы монтаж проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
• Планки с греющими трубами накрывают полиэтиленом толщиной 100-200 мкн. В данном случае этот слой выполняет роль акустической защиты, предотвращающей появление звуковых эффектов во время нагревания и охлаждения труб.
• На пленку укладывают листы ГВЛ толщиной 10 мм в 2 слоя, закрепляя их между собой саморезами. Этот слой является несущим и опорным для финишного напольного покрытия.

Теплый пол очень удобен и практичен, но сама установка системы не так сложна, как правильный подбор напольного покрытия для нее. Поможем разобраться в вопросе и не допустить ошибок в статье: https://pol-master.com/tepliy-pol/pokrytie-dlya-teplogo-pola.html.

Модульная деревянная система

При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки специальных модулей – квадратных плит из ДСП.

Система может монтироваться на старое деревянное покрытие или на сразу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.

Монтаж модульной системы выполняется так же, как и при использовании планок в реечной конструкции. Однако в этом случае процесс выполняется проще и быстрее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.

Финишная отделка

Полистирольная и деревянная конструкции теплого пола завершаются несущим слоем ГВЛ. Поверх него укладывается финишное покрытие: ламинат, паркет, линолеум, ковролин, плитка. Выбранное покрытие должно иметь маркировку, разрешающую его использование в системе теплого пола. При выборе керамической плитки необходимо дополнить конструкцию сухого теплого пола еще одним слоем ГВЛ, который приклеивается к предыдущему слою с помощью ПВА.

Монтируя водяной пол без стяжки, учитывают количество наружных стен. Здесь будут самые холодные зоны, поэтому шаг укладки труб сокращают, что снизить потери тепла. Чтобы не ошибиться и правильно рассчитать количество расходных материалов, рекомендуют сделать план-чертеж помещений. Если их площадь большая (свыше 20 м2), в системе нагрева воздушных масс снизу предусматривают 2 и более контуров. Эта хитрость позволит обеспечить равномерный прогрев поверхности.

Как выполнить монтаж системы на полистирольные маты?

Чтобы организовать водяной теплый пол, уложенный на деревянный пол, под ламинат по финской технологии, нужно правильно рассчитать число полистирольных мат. Их габариты — 30 мм×1000 мм×300 мм. На плите есть поворотные и прямые пазы. Технология монтажа водяного пола без стяжки под ламинат или другое покрытие следующая:

• Зачистка основного основания от неровностей и мусора.
• Настил полистирольных матов.

Укладка плит с пазами выполняется по методу мозаики. При этом строго учитывается проект. Такой принцип монтажа теплых водяных сухих полов своими руками гарантирует отсутствие дефектов (эффекты вогнутости и выпуклости) поверхности, на которую впоследствии будет проведен монтаж напольной отделки.

• Укладка распределяющих тепло пластин.

Монтаж металлических элементов осуществляется прямо в пазы пенополистирольных мат. Чтобы водяной теплый пол без стяжки под ламинат или другое покрытие равномерно прогревал помещение, закрыть пластинами нужно до 70-80% общей площади помещения. Такая цифра справедлива при использовании системы нагрева воздушных масс снизу помещений в качестве основной. Если она вспомогательная, тогда не менее 35-40%.

• Прокладка в пластину труб со строгим соблюдением шага. В ряде случаев пластины не используют.
• Укладка подложки под выбранное напольное покрытие.

Монтируя теплый водяной пол без стяжки под плитку или другую отделку, используют в качестве подложки картон или полиэтилен (вспененный). Эти материалы сгладят появившиеся неровности между пластинами. Что скажется на более качественном монтаже финишного декоративного покрытия.

• Укладка фанеры или гипсоволокнистой плиты (влагостойкий вид).

Этот этап завершает сухой монтаж теплого пола, теперь осталось лишь выполнить укладку настила. Технология организации системы водяного нагрева воздушных масс снизу помещения может быть использована и на деревянных балках, и на бетонном основании. Она универсальна.

Деревянные маты для организации теплого водяного пола

Надежные и безопасные теплые полы в деревянном доме без стяжки можно укладывать, используя один из двух видов настильной системы из дерева:

• Модульный тип. Готовые изделия выполняются из ДСП толщиной 22 мм с нанесением методом фрезерования каналов. Они нужны для прокладки труб или алюминиевых пластин. Никакие другие материалы для водяного пола без стяжки, кроме указанных расходных изделий вначале статьи, не нужно.
• Реечный тип. Трубы и алюминиевые пластины прокладываются между ДСП полосами или досками. Дополнительные расходные материалы не докупаются.

Их применяют в 87% случаев для монтажа теплого пола без стяжки в щитовых конструкциях из дерева. Укладываются обе системы непосредственно на черновой пол, то есть лаги, балки.

Монтаж теплого пола с помощью модульных систем из дерева

ДСП модули предназначаются для создания устойчивой и жесткой поверхности. Они монтируются на деревянный пол, а на них водяной теплый пол под ламинат без стяжки и дополнительной фиксации. Именно 22 мм по толщине элементы будут надежно удерживать распределительные пластины. Монтаж системы нагрева воздушных масс снизу помещения выполняют так:

• Укладка ДПС модулей с отступом 20 мм.

Процедура выполняется в строгом соответствии с проектом монтажа водяного теплого пола без бетонной стяжки на деревянные лаги. Размер модулей подбирается под ширину пластин для распределения тепла. То есть шириной 130 мм,180 мм и 280 мм.

• Укладка пластин.

Монтаж выполняется в промежутки между модулями. При этом сухая стяжка для теплого водяного пола не накладывает ограничений на габариты элементом. Они рассчитываются с учетом шага. Выпускают изделия шириной 150 мм, 200 мм и 300 мм.

• Прокладка труб в соответствии со схемой.

Элемент плотно входит в паз пластины до щелчка.

• Укладка подложки под декоративный настил.

Приведенная сухая технология монтажа теплого водяного пола считается наиболее простой и наименее трудоемкой. Проконтролировать правильность выполнения работ очень просто. При необходимости уложенные элементы системы можно демонтировать и уложить снова. Организовывая теплый пол на сухую стяжку, никаких фиксирующих и крепежных элементов не используют.

Принцип организации теплого пола на реечные модули

По этой технологии смонтировать своими руками теплый пол в частном доме водяной без стяжки немногим сложнее. Дело в том, что метод не предполагает применение готовых настильных систем. Пазы для прокладки труб и распределительных пластин формируются посредством монтажа досок. По факту это обычные полосы дерева. Они имеют толщину 28 мм. Организовывая сухой водяной теплый пол, доски кладут на расстоянии 20 мм одна от другой. Подготовки не нужно. Полосы укладываются непосредственно на лаги, расстояние между которыми не превышает отметки в 600 мм или 300 мм. Если это кабельный теплый пол под ламинат без стяжки или в качестве чистовой отделки выбрана керамическая плитка, тогда расстояние между балками перекрытия не должно превышать 300 мм. В остальных случаях 600 мм.

Этот способ монтажа предполагает применение теплоизоляционного слоя — полистирол, базальтовая вата  и др. Он укладывается строго между балками. Монтируя водяной теплый пол в деревянном доме без стяжки с помощью деревянной настильной системы реечного класса, используют пластины для прокладки труб с шагом 200 и 300 мм. А в зонах возле внешних стен, окон и дверей — 150 мм. После процедура монтажа повторяет предыдущую.

Не имеет значение, какой именно вид системы нагрева вы выберите, — электрический теплый пол под ламинат без стяжки или водяной. Главное, правильно рассчитать нагрузку на систему. Также нельзя упускать из виду местоположение коллектора и автоматики. Стабильная и безопасная работа системы зависит от точности расчетов по проекту. Несмотря на то, что сухая стяжка для теплого пола максимально облегчает монтаж отопительной системы, процедура эта очень ответственная. Поэтому ее разумнее доверить профессионалам.

Используемые источники:

• http://domnomore.com/teplyj-pol-bez-styazhki-ehlektricheskij-i-vodyanoj/
• https://trubanet.ru/teplyjj-pol/teplyjj-pol-bez-styazhki.html
• https://kaminyn.ru/tyoplyiy-pol/vodnyiy/teplyie-vodyanyie-polyi-bez-tsementnoy-styazhki.html
• https://pol-master.com/tepliy-pol/suxoj-teplyj-pol.html
• https://pol-hot.ru/teplye-poly-v-derevjannom-dome-bez-stjazhki-sposoby-montazha-i-materialy/
