Теплые полы электрические: виды, достоинства, монтаж

Теплый пол

Вступление

Водяной теплый пол считается полноценной системой отопления, альтернативой системы отопления с радиаторами. В оценках водяных теплых полов, приводятся данные об экономии 20% тепла в обычном доме и 50% тепла в домах с высокими потолками от 5 метров. Так ли это?

Можно использовать водяной теплый пол как основное отопление дома?

Прочитав, достаточно много мнений по этому поводу, привожу несколько интересных мнений, которые можно назвать определяющими:

« …делаю вывод, в нашей стране можно делать всё. Если у вас есть желание обогревать дом только теплыми полами, сделайте правильный расчёт, иначе «деньги будут выброшены на ветер».

«… я бы не стал делать теплый пол основным отоплением. Батареи у окон, обеспечивают конвекцию воздуха, чего не может создать теплый пол. … отопление дома только теплыми полами неправильно».

«… в отопление дома только теплыми полами нет ничего плохого. Главное провести грамотный расчёт и проект. При этом важно, чтобы ваш дом был отлично утеплён».

Другие мнения аналогичны, есть масса практических доказательств об удачном отоплении полами, которые трудно проверить, но можно предположить, что отопление без радиаторов возможно, если:

• Дом отлично утеплён;
• Система теплых полов грамотно рассчитана и спроектирована;
• Осуществлён грамотный монтаж системы.

Выводы сомнительны и не дают ответ на поставленный вопрос, потому что их можно и нужно отнести к любой системе отопления.

Давайте посмотрим, на перечисленные условия применительно к водяному тёплому полу.

Утепление дома

Нужно ли для использования системы отопления без радиаторов утеплять дом особым образом? Вопрос странный и не понятный. Если вы строите дом постоянного проживания и в вашем регионе холодные зимы, при этом вы не хотите отапливать улицу, то дом нужно хорошо утеплять в любом случае. Теплые полы тут не при чём.

Важно обратить внимание на:

• Герметичность оконных и дверных блоков;
• Качественную отделку наружных стен для влагозащиты дома;
• Целостность и теплоизоляция кровли;
• Не качественные водостоки дома;
• Плохо сделанная теплоизоляция коммуникаций по дому, по чердаку, в подвале;
• Температурный и влажностный режим подвала.

Грамотный расчет

Я не сомневаюсь, чтобы обеспечить комфортное отопление теплыми полами, крайне важен грамотный расчёт системы. В данном случае, расчёт лучше доверить профессионалам и не заниматься самодеятельностью. Слишком большой риск замёрзнуть в зимний период.

Правильный проект

Правильный проект должен быть результатом грамотного расчёта. В проекте нужно учесть не только сделанный расчёт, но и учесть все нюансы устройства теплых полов:

• Учесть расстановку стационарной мебели;
• Не превышать длину «ниток» 80-100 метров;
• При необходимости планировать несколько коллекторных шкафов;
• Длины контуров планировать с расхождением длины не более 14-15 метров;
• Шаг между трубами, планируется по температуре в зимней период в регионе. 100 мм, если температура не опускается ниже 22˚. 150 мм, если температура в зимний период относительно теплая;
• Начало контуров в схемы укладки теплого пола должно проходить сначала вдоль внешних стен дома.

Грамотный монтаж

Большое значение, в работе теплого пола имеет грамотный монтаж. Здесь важно всё:

• Выбор утеплителя на пол;
• Расположение трубы отопления в слое стяжки;
• Закрепление труб;
• Безопасность монтажа;
• Толщина слоя стяжки над трубой;
• Наличие отражающего слоя, для настильной системы.

Особе значение имеет правильное подключение теплого пола к источнику тепла. Синхронизация теплого пола с работой котла отопления должны быть согласованы через автоматику слежения и управления. Подключение теплого пола к системе отоплению должно быть в проекте теплого пола и топочной, выделены специально.

Вывод

К сожалению, нет нормативных документов, позволяющих чётко ответить на вопрос: можно использовать водяной теплый пол как основное отопление дома или нет. Слишком много переменных в этой задаче. По моему мнению,   если дом строится для постоянного проживания, нужно применять комбинированное отопление радиаторами и теплыми полами. Своё мнение вы можете оставить в комментарии.

©Obotoplenii.ru

Еще статьи

3 вида напольного обогрева

Не все виды теплого пола являются эффективными. Выделяется в этом плане только один из них. Остальные используется как приятное дополнение к основной системе отопления. Давайте поговорим о каждом виде подробно.

Электрический теплый пол

Монтаж электрических теплых полов можно начинать в любое время ремонтных работ. По типу отопления электрические теплые полы подразделяют на кабельные, термоматы (нагревательные маты) и пленочные. Нагревание происходит при помощи кабеля или любого другого нагревательного прибора путем подачи электричества.

Кабель теплого пола можно рассматривать в качестве основной системы отопления. Но в виду дороговизны электричества, его чаще всего используют на небольших площадях (ванна, коридор), где он выполняет функцию основного отопления.

Инфракрасный теплый пол

Представляет собой карбоновые полосы толщина которых не превышает 0,5 мм. Инфракрасная пленка укладывается под любое напольное покрытие и выполняет только функцию комфортного отопления. По такой пленке довольно приятно ходить, но пользы от нее мало. Можно использовать в межсезонье в качестве основной системы отопления.

Водяной теплый пол

Разновидность напольного отопления, которую можно оборудовать при помощи автономного водяного котла или центрального отопления (при помощи специального теплообменника). Не работает без насоса и требует обязательного его наличия.

Водяной теплый пол помимо труб включает в себя: теплоизоляцию (пенополистирол), демпферную ленту, элементы крепежа, специальные аксессуары для выполнения компенсационных швов, а также необходимые для подключения системы напольного обогрева к системе отопления коллекторы с фитингами.

Благодаря своей водной составляющей может работать от любого котла и не зависит строго от электричества. Не считая работы самих насосов. Отличная основательная система отопления для вашего дома.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

1. Срок службы системы

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

1. Экономичность системы

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

1. Комфорт

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Теплый пол или батареи. Что лучше?

Радиаторное отопление имеет ряд достоинств и недостатков. Плюсами радиаторов является доступная для всех слоев населения цена, большой выбор, повсеместная доступность.

К минусам радиаторного отопления можно отнести строго горизонтально установка батарей, что способствует нерациональному распределению тепла. Теплые полы прогревают дом значительно равномернее радиаторов.

По расходу обе системы будут сопоставимы, но при этом водяные теплые полы дороже в установке.

Проанализировав достоинства и недостатки обеих систем отопления можно сделать вывод о том, что оптимальным вариантом отопления помещения является совмещение радиаторного отопления с системой теплый пол. В этом случае достоинства обеих систем объединяются, а их недостатки исключаются. Главным достоинством пользования обеими системами отопления это то, что они работают автономно друг от друга, и в случае поломки одной из систем, можно пользоваться второй.

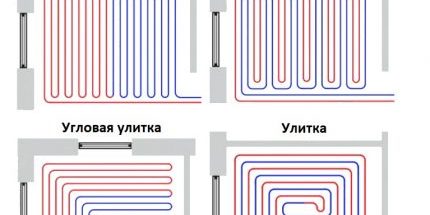

Схема отопления теплым полом.

Существует три основных вида укладки водяного пола.

Улитка или спираль

Самый популярный, экономичный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола. Схема  укладки труб в виде улитки сначала описывается периметр комнаты, начиная с края, и стремится к центру комнаты, постоянно сокращая радиус, и дальше в обратную сторону.

Преимуществом данного способа является длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного размера. Так же идет равномерное распределение тепла. Этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При очень большом желании с укладкой может справиться даже один строитель и не придется тратиться на дополнительные рабочие руки. Способ укладки труб в виде улитки позволяет встроить систему обогрева в помещениях любых площадей и различных форм.

Способ укладки труб в виде змейки

Эта схема укладки труб водяного теплого пола имеет большие тепловые потери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, получаем теплый пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя. Также минусу укладки змейкой можно отнести трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки.

Для того чтобы сократить температурный перепад в системе змейка, можно сделать двойную змейку. Однако, это не совсем решит проблему трудоемкости укладки труб водяного теплого пола.

Самым оптимальным вариантом использования змейки является комбинирование одного способа со вторым. Или сначала нужно отсекать наружные стены, потом укладывать змейку в середину комнаты. При этом получается оптимальное распределение температуры. Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы раскладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку. Перед самим началом работы, лучше всего начертить схему водяного теплого пола на плане. Благодаря этому в дальнейшей работе по установке водяного теплого пола станет намного проще.

Теги: водяной теплый пол, отопление, электрический теплый пол

В качестве дополнительного источника тепла применяют электрический теплый пол. Данная схема хорошо работает на полах любого вида и устраивается в домах из любого материала. Отличительная особенность  – простой монтаж, что понравиться неопытному мастеру. Такой пол хорошо монтировать в помещениях, где проложить систему обогрева весьма затруднительно. Например, балкон или терраса. Иногда, теплые полы используют в качестве единственного способа обогрева, в этом случае необходимо учитывать предстоящие расходы на электроэнергию.

Содержание

Преимущества электрических полов

Электро теплый пол обладает рядом достоинств, благодаря которым его часто применяют в квартире или частном доме.

Такими достоинствами можно считать:

• Возможность обогрева помещения так целиком, так и отдельную его часть. Теплые полы можно проложить по всей площади комнаты, а можно установить его лишь в определенной части. В этом случае, выполняется зонирование пространства.
• Теплые полы электрические удобно использовать, поскольку их управление осуществляется с помощью пульта или используется регулятор температуры.
• Есть возможность подключения к системе «умный дом». В этом случае, управлять нагревом можно будет удаленно.
• Простой и легкий монтаж, не требующий специальных инструментов.
• Отсутствие возможности протечки.

При монтаже пол занимает не большое количество высоты помещения, а потому его нужно использовать там, где этот момент не будет оказывать негативного влияния

Такие полы проще использовать в многоэтажках, поскольку стандартный водяной метод обогрева оказывает большую нагрузку на перекрытия, а электрический теплый пол весит в разы меньше.

Но нельзя отметить, что у такого покрытия имеются и недостатки.

Недостатки электро полов

К таковым относят:

• Возможность короткого замыкания- данная проблема может возникнуть у любого нагревательного от электроэнергии прибора и теплый пол не исключение. Эту проблему нужно предотвращать проверкой всех кабелей до укладки напольного покрытия.
• Расходы на электроэнергию – не столько проблема, сколько недостаток. При использовании такой схемы, возрастания расходов не избежать – решение зависит от того какое использование предусмотрено:
  • Если электро обогрев пола используется как постоянный источник питания, то есть смысл у надежного утепления дома. Например, сделать качественную теплоизоляцию стен. В этом случае потери тепла снизиться и, как следствие, расходы на обогрев снизаться также.
  • Если система используется как дополнительный источник тепла, то имеет смыл прокладывать элементы там, где осуществляется наибольшее движение. Как правило, наиболее частое движение осуществляется в центре комнаты, соответственно и нагревательные элементы нужно прокладывать в центре. Таким образом, потребуется меньше элементов, а расходы снизятся за счет нагрева определенного участка помещения, а не всего сразу.

Иногда в качестве недостатков выделяют излучение. Но факту, такая система не отличается от другого электронного прибора, а потому бояться вреда от него не стоит.

Виды электрических подогревов

На рынке электро теплый пол можно найти нескольких исполнения. Каждый отличается своими плюсами и минусами. Что бы понять какой вариант подходит лучше к определенному жилью, необходимо изучить каждый из них.

Читайте также:  Виды управления теплым полом

Электрический теплый пол разделяется на 2 вида по действию:

1. Резистивные – обогрев в этом типе нагрев осуществляется за счет кабелей.
2. Инфракрасные – нагрев осуществляется за счет специального компонента, который передает тепло окружающим вещам.

Кабельный электро пол

Кабельный вариант отличается тем, что в нем к качеству нагревательных элементов используются кабели. Подключенные к электричеству они нагреваются за счет чего происходит подогрев поверхности.

Одножильные провода

Кабеля с одной жилой являются одновременно и проводником тепла, и нагревательным элементом. Если устройство электрических теплых полов происходит с таким кабелем, то важно, чтобы концы провода сошлись в одном месте. Это необходимо для подключения системы к блоку управления.

Двужильные провода

Двужильные провода намного удобнее в плане использования. Одна жила необходима для нагрева, другая замыкает цепь. При применении данных кабелей встреча двух концов не обязательна. Поэтому, ее чаще применяют, гораздо проще вывести один конец провода к блоку управления, чем монтировать систему так, чтобы оба конца встретились в одном месте.

Нагревательный мат

Разновидностью кабельного пола можно считать нагревательный мат, который изготовлен из сетки и кабелей, уложенных на эту сетку. В качестве нагревательного элемента использован двужильный провод, который уложен на сетку определённым образом.

Удобство матов в том, что не нужно самостоятельно рассчитывать необходимо мощность, это все сделал производитель. Маты покупаются в зависимости от числа квадратных метров, на которые необходимо смонтировать нагревательный элемент.

Инфракрасные типы подогрева

Стержневой вид обогрева

Разновидностью инфракрасных полов является стержневой электро теплый пол. Он напоминает веревочную лестницу с деревянными или металлическими перекладинами. Но в качестве перекладин используется стержень с нагревательным элементом.

Подогрев пола осуществляется за счет этого стержня. А в качестве «веревки» используется полимер, который можно резать, чтобы осуществить укладку. Однако, разрезанный полимер необходимо будет закреплять в схему, так как он играет роль проводника.

Пленочный вид обогрева

Электро теплый пол может иметь и пленочный вид. В данном случае подогрев поверхностей происходит за счет инфракрасного излучения. Элементы, отвечающие за нагрев, передают тепловой сигнал на небольшие расстояния, нагреваю то что находиться рядом с ними. Эти элементы изготовлены из карбоновой пасты, а за ее нагрев отвечают медные провода, которые заключены в пленку. Для укладки чаще всего используют пленочный вариант, поскольку он легок в монтаже.

Пленочный пол имеет очень небольшую толщину, а поэтому его можно использовать и там, где потолки имеют ограниченную высоту.

Термодатчик для электрического пола

Если решено устанавливать в доме электрические теплые полы, то к этому необходимо основательно подготовиться. Кроме материалов, таких как бетон, напольное покрытие и другие строительные материалы, нужно приобрести нужный комплект теплых полов и дополнительные элементы, которыми будет осуществляться контроль за системой.

Такими элементами являются:

1. Термодатчик- он показывает данные температуры.
2. Терморегулятор – он необходим для выставления температуры, до которой будет нагреваться элемент.

Оба этих элемента работают в паре, как только термодатчик зафиксирует температуру, до которой элементы нагрелись, терморегулятор получает команду и отключает дальнейший подогрев.

Современные терморегуляторы могут быть оснащены различными деталями, которые позволяют смонтировать электронный теплый пол. В этом варианте можно задать температуру нагрева и отключения, причем данные можно занести в память один раз, дальнейшее управление возьмет на себя система терморегулятора.

Читайте также:  Что лучше водяной или электрический теплый пол

В новых моделях устройства управление может осуществляться дистанционно, благодаря установке сим-карты. То есть, по сути датчик управления переноситься на телефон.

Посредством смс-сообщения можно задать время включения и включения обогрева, температуру нагрева пола.

Также, можно произвести и отключение всей системы, если это необходимо.

Расчет мощности теплых полов

Перед тем, как выбрать теплый пол, необходимо рассчитать площадь помещения и мощность системы, так что бы она смогла обогревать жилье. Для начала необходимо определиться с тем в каком режиме будет использоваться теплый пол от электричества. Если пол будет являться основным источником тепла, то используется сложная схема расчетов. Если пол будет использоваться как дополнительный источник, то расчеты в этом случае гораздо проще.

При использовании теплого пола как основной системы отопления нужен точный технологический расчет, который должен учитывать такие моменты, как площадь дома, количество дверей и окон, возможные теплопотери. При этом, когда будет выполняться расчет площади нужно обращать внимание на мебель, которая будет наводиться в комнате. Теплые полы необходимо укладывать на те пространства, которые свободны от мебели.

Исключение в этом условии – стержневые элементы нагрева. Они могут укладываться по всей площади, так как являются саморегулирующимися.

При расчетах важно правильно высчитать возможные теплопотери. На эти данные нужно обращать пристальное внимание, поскольку неправильные расчеты приведут к тому, что такая система просто будет не справляться с нагревом помещения и в доме будет холодно. Возможные теплопотери рассчитывают, используя специальные таблицы. Лучше всего данные расчеты доверить специалистам. Они более точно высчитают необходимую мощность системы.

Если теплый пол электрический будет использоваться как дополнительный источник тепла, то необходимые расчеты можно произвести самостоятельно. В данном расчете нужно учитывать тип используемого пола, резистивный или инфракрасный, площадь укладки, то есть тут площадь на которой будут находиться элементы нагрева и мощность провода.

Правила укладки

Прежде чем начинать укладку полов необходимо ознакомиться с правилами укладки. Необходимо четко соблюсти инструкции, тогда можно гарантировать правильную и четкую работу всей системы.

К таким нюансам относят следующие требования:

• Перед укладкой нужно произвести монтаж термоизолирующего слоя. Это необходимо для всех видов полов, так как часть тепловой энергии не будет уходить вниз. В этом случае потери тепла будут минимальными, а также подогрев пола будет происходить быстрее. Таким образом можно будет снизить затраты на электричество.
• При размещении полов необходимо учитывать расположение мебели, нагревательные элементы нельзя размещать под ними, кроме стержневых полов.
• От стен должны быть отступы в 5 см. а от отопительных приборов (батарей) минимум 10 см.
• При укладке необходимо соблюдать шаг провода, а также не допускать пересечения проводов.
• При монтаже важно следить что бы разрезов для поворотов было как можно меньше. Таким образом не нарушается целостность системы. Все места разрезов должны быть тщательно заизолированы. При несоблюдении этого правила теряется мощность, а также появляется возможность короткого замыкания.

• Соединения небольших кусочков пола также нежелательны, минимальная длина секции должна составлять не менее 50 см. При покупке теплый пол лучше взять с запасом.

Обязательно необходимо установить прибор УЗО, он отключит подачу тепла при возникновении проблем. Например, если будет теряться мощность, то УЗО отключит систему от электроэнергии.

Все работы по установке пола лучше доверить профессиональному электрику.

Читайте также:  Теплые полы и газовый котел

Также, для электро обогрева пола лучше выделить отдельную линию, куда будет подключена только эта система. Также, лучше вывести систему на отдельный автомат, в случае проблем с электроэнергией или самим полом обесточить систему можно этим устройством.

Монтаж теплого электрического пола

Перед тем как выбрать электрические теплые полы лучше уточнить какое напольное покрытие планируется положить и каким образом будет готовиться основание для теплого пола. Уже в зависимости от этих данных и покупать систему теплого пола.

Монтировать пол можно тремя способами:

1. Монтаж в стяжку.
2. Монтаж на стяжку, но закреплением плиткой.
3. Монтаж под напольное покрытие, но не под плитку.

Если необходимо монтировать электрический теплый пол в стяжку или под плитку, то придётся выбирать кабельные системы или стержневые полы.

Укладка пленочного пола допускается только под напольное покрытие. Влага этому полу вредит. Поэтому, его желательно укладывать в комнатах, а не в санитарных помещениях.

Сам монтаж происходит практически одинаково:

1. Составляется план раскладки с учетом расположения мебели и отступов. План лучше делать на миллиметровой бумаге с соблюдением масштаба.
2. Укладывается слой гидроизоляции и слой утеплителя, если это необходимо.
3. Разметка переноситься на подготовленное основание.
4. По разметке производят укладку пола. Все места, которые разрезаются при необходимости нужно заизолировать. Также, определяется положение термодатчика и терморегулятора. Последний устанавливается на стене и от места его установки нужно опустить штробу до пола.
5. После укладки всех элементов проверяют сопротивление.
6. В штробу закладывают трубу, один конец который соединен с терморегулятором, а в другом находится термодатчик. Конец трубы с термодатчиком располагают посередине ближних нагревательных элементов.

Проверочные работы

После того, как эти работы были проведены необходимо проверить работоспособность датчика и терморегулятора, еще раз сопротивление и систему полностью обесточивают, а регулятор снимают. Затем, производят заливку стяжки, укладку плитки или напольного покрытия. Причем, если планируется стяжка, то сначала дожидаются высыхания бетона, затем проверяют работоспособность системы еще раз, а потом монтируют напольное покрытие.

Стоит проверить как термодатчик достается из трубы, это необходимо что бы потом его можно было без проблем заменить, если это потребуется.

Экономия электроэнергии

Система теплого пола электрического действия имеет свои плюсы и минусы, которые описаны выше. Но, при правильном проектировании и использовании эта система вызовет только положительные эмоции. Не стоит бояться большого расхода электроэнергии, и, как следствие, увеличения платежей. При разумном подходе к использованию количество киловатт увеличиться не сильно, а тепло в доме будет постоянным. Такой эффект достигается за счет использования пола только в часы, когда дома кто-то есть.

Также, не лишним будет продумать и утепление проблемных мест: дверей, окон, балконов. Таким образом можно минимизировать потери тепла, соответственно и сама система будет работать не в полную силу. Эффект от проделанной работы можно будет увидеть на счетах за отопление.

Теплый электрический пол позиционируется как удобная, функциональная и экономичная система. Водяной тип такого отопления весьма популярен, система отвечает любым потребностям потребителя. Но ее установка – дорогая и длительная процедура, требующая капитального ремонта. Гораздо привлекательнее в плане стоимости электро водяной теплый пол, экономичная система с улучшенными характеристиками эффективности и экономичности.

Содержание

О проблематике теплого пола

Водно наполненный теплый пол, являющийся классической системой – достаточно сложная система. Для ее работы понадобятся:

• коллекторные гребенки, распределяющие и контролирующие циркуляцию теплоносителя;
• нагнетательные насосы, которых может понадобиться несколько;
• достаточно мощный нагревательный котел, работающий на твердом, жидком топливе или газе.

Объем теплоносителя внутри структуры трубок теплого пола достаточно велик. Это вызывает различные технологические особенности эксплуатации системы. Могут возникать завоздушивания и другие проблемы, которые способны снижать эффективность отопления.

В отличие от классических, водяные электрические теплые полы избавлены почти от всех проблем стандартной системы. При этом у них есть ряд преимуществ.

Современная система теплого пола может быть построена с использованием электричества в роли основного источника тепла. Для этого:

• создается классическая система отопления, с гребенками и другими контрольными приспособлениями;
• в качестве нагревательного котла устанавливается система, работающая на электричестве.

Современные индукционные котлы потребляют мало энергии и при этом – создают достаточно высокое давление воды на выходе. Водяные электрические теплые полы, построенные с использованием такого оборудования – экономически эффективнее по сравнению с системами, применяющими другое топливо.

Установка индукционного нагревательного котла может рассматриваться как средство модификации существующей системы теплого пола. Такая система не может с полным правом называться электро водяной теплый пол, поскольку является только отдельной линейкой развития классической системы.

Водяные электрические теплые полы сегодня представлены на рынке в формате двух готовых решений, основанных на разных принципах работы. Это:

• нагрев теплоносителя в замкнутом герметичном контуре;
• скоростная прокачка очень малого объема жидкости по трассе циркуляции.

Читайте также:  Какой теплый пол лучше выбрать под плитку

Электрический теплый пол в формате готовых решений легко монтировать, не выдвигается особенных требований к установке. Ремонтопригодность и температурные диапазоны, в которых действуют электро водяные теплые полы – гораздо выше, шире, чем у классической системы.

Нагрев теплоносителя в замкнутом контуре

Электрический теплый пол, построенный на физически надежном принципе равномерного нагрева теплоносителя в контуре, представлен на рынке корпорацией Daewoo. Продукт торговой марки XL Pipe – надежное и эффективное решение, которое может использоваться как в роли дополнительного, так и основного источника тепла в доме или квартире. Система построена на следующем принципе:

• циркуляция теплоносителя отсутствует;
• контур укладывается герметически запаянной трубкой;
• внутри тепловыделяющего элемента находится антифриз;
• нагрев осуществляется несколькими нихромовыми проводниками.

При работе системы происходит следующее:

• подача напряжения на контур обогрева XL Pipe вызывает выделение тепла;
• поскольку общее количество теплоносителя крайне мало, не происходит значительного увеличения объема;
• в трубке наблюдается рост давления, что смещает вверх точку кипения жидкости и никаких процессов образования газовых пузырьков не происходит.

Система электрического пола укладывается в стяжку по общим правилам. При этом применяются упрощенные системы контроля температуры. Весь контур прогревается равномерно, поэтому достаточно расположить датчик в основной монтажной коробке, где отопительная система подключается к электричеству.

У данного варианта отопления есть ключевой недостаток. Ремонт производится только сервисными инженерами, поскольку требуется заполнение структуры антифризом и тщательная ликвидация порыва или других повреждений водно электрического контура. К положительным чертам жидкостного теплого пола следует отнести легкое нахождение места протечки, а также – необходимость разбить только небольшой участок стяжки для доступа к контуру.

Достоинства водного теплого пола с проводниковым нагревателем

Если сравнивать продукт XL Pipe и товары со сходной инженерной реализацией, сразу заметны преимущества системы отопления по сравнению с классическим теплым полом.

1. Нет проблемы контроля падения температуры на выходе, контур прогрет равномерно.
2. Отсутствует неприятное свойство нагрева поверхности пола, так сказать, в направлении движения воды. В классических теплых полах подача теплоносителя в контур всегда подразумевает сначала нагрев ближних к точке входа площадей, а при недостаточной мощности котла – комната может прогреваться неравномерно. Водяной электропол полностью лишен данного недостатка.
3. Нет необходимости закупать коллекторные гребенки, расходомеры, датчики контроля, циркуляционные насосы. Упрощена также система отслеживания и регулировки температуры, поэтому стоимость приобретения электрического водного пола – заметно ниже.

Читайте также:  Водяной теплый плинтус — эффективность и простота монтажа

В аспектах монтажа – нет никакой разницы между классической системой и электрической. Используется тот же принцип выравнивания поверхности, укладки фольгированного термоизолятора, заливки стяжки. Требования к толщине слоя бетона или самовыравнивающейся смеси – те же, что и при обустройстве классического теплого пола.

Водяной электропол формата XL Pipe не рекомендуется использовать во влажный помещениях, поскольку внутри структуры проходит электрический ток и повреждения могут быть потенциально опасны электроударом. Но есть и отличия между пленочными и карбоновыми полами в лучшую сторону. На водяной электропол, уложенный в стяжке, можно ставить мебель – ему не страшны механические нагрузки и нет проблемы теплового запирания.

Капиллярный теплый электропол

На другом принципе работают капиллярные водяные электрические полы. Их механика основана на скоростной прокачке малого количества теплоносителя по контуру отопления. Инженерное решение выглядит следующим образом:

• греющий кабель и другие подключенные к энергосети устройство внутри пола – отсутствуют;
• контур отопления укладывается из трубки сложного сечения с малым просветом прохода теплоносителя;
• запитывается система от центрального блока, где расположен миниатюрный индукционно – мембранный насос.

При включении системы начинается скоростная прокачка теплоносителя внутри контура. Последний собирается достаточно просто. Используются специальные трубки и соединительные герметизирующие муфты. Поскольку скорость движения теплоносителя велика, от нагревательного оборудования не требуется ставить рекорды.

Специфические характеристики основного нагревателя обуславливают критерий выбора теплоносителя. В капиллярном полу используется только дистиллированная вода со стабильными показателями электрического сопротивления и коэффициента температурного расширения. Она не содержит солей и посторонних частиц, что важно при циркуляции в контуре малого просвета.

С задачей отопления комнаты площадью до 20 квадратов справится центральный блок управления мощностью в 2-2.4 кВт. Для него не требуется отдельная линия подключения, но такое оборудование все равно коммутируется через собственный автомат отключения и предохранительный блок.

Капиллярный пол не может рассматриваться как надежный основной источник тепла в квартире. Хотя в каждой комнате можно установить отдельный нагревательный блок, общая отдача энергии может оказаться недостаточной. Если жилые помещения теряют много тепла – объема капиллярных трубок может быть недостаточно, чтобы прокачивать нужный объем теплоносителя для обеспечения комфортной температуры воздуха.

Требования к укладке капиллярного электропола

В отличие от других систем, есть специфические требования к укладке капиллярной электрической системы отопления. Обустройство стяжки проводится по стандартным требованиям. Выравнивается основание для заливки, укладывается гидроизолятор и фольгированный теплоизолятор, затем размещается металлическая сетка или подложка для трассы и монтируется контур из трубок и муфт. Заливка стяжки включает в себя предварительные работы:

• система отопления проходит процесс заполнения. Для этого заливается вода в специальный бак, после чего блок управления-нагрева включается;
• после заполнения объема трассы и начала устойчивой циркуляции нагрев отключается;
• заполненная система должна остыть.

Читайте также:  Теплые полы в ванной комнате под плитку

Когда температура трубок и комнатного воздуха выравнивается, проводится заливка или укладка стяжки. Такой порядок действия обязателен для сохранения стабильных характеристик гидравлического сопротивления в контурах капиллярного электропола.

Достоинства и недостатки капиллярной системы

По сравнению с решением на основе проводникового нагрева, капиллярные полы имеют несколько преимуществ. Они не имеют электрического элемента внутри стяжки, поэтому могут укладываться в помещениях с повышенной влажностью – банях, саунах, ванных комнатах. Также, привлекательнее выглядит схема подключения системы. Но есть у капиллярного пола и недостатки:

• присутствует проблема неравномерного нагрева пола, температура вблизи блока управления (входа горячей воды) выше;
• для больших помещений уровня теплоотдачи капиллярной структуры может не хватить;
• хотя ремонт повреждений контура можно сделать своими руками, для этого все равно придется использовать специфические комплектующие, теплоноситель, разбивать часть стяжки.

По общему балансу характеристик капиллярная система может рассматриваться в роли надежного и эффективного дополнительного источника обогрева. Но для того, чтобы создать комфорт внутри больших помещений – рекомендуется использовать автономное тепло от корейской компании Daewoo Enertec или классическую структуру теплого пола, запитанную от индукционного электрического котла.

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображенийТемпература ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °СЕсли в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °СНа разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуютРасстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 смТеплые полы в детской комнатеТрубы с теплоносителем в комнатеВодяные контуры на полуШаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в этой статье.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображенийОснову конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанамиФитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размерыАвтоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системыОбычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полуЕсли воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителемЧтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкафДополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентильКонтролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничительКоллекторы с клапанамиФитинги для соединения трубАвтоматические воздухоотводчики на коллектореКронштейны для фиксации на стенуДренажные краны для сливаМеталлический коллекторный шкафСмесительный узел с насосомТермометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Используемые источники:

• https://obotoplenii.ru/teplyj-pol/vodyanoj-teplyj-pol-kak-osnovnoe-otoplenie-doma
• https://eurosantehnik.ru/otoplenie-doma-teplym-polom-kak-osnovnym-otopleniem.html
• https://delaypol.com/teplyj-pol/elektricheskij-teplyj-pol.html
• https://delaypol.com/teplyj-pol/elektro-vodyanoj-teplyj-pol.html
• https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-vodyanoj-pol-v-chastnom-dome.html
