Тепловычислитель ЛОГИКА СПТ 941 .10

Многие пользователи не имеют понятия, что тепловой вычислитель кардинально отличается от теплосчетчика. Прибор выполняет несколько другую функцию: он создан не только для контроля за потребленным ресурсом, но и для записи показаний за определенный период времени.  Тепловычислитель в системе отопления жилища не просто устанавливает потребленные объемы, но и фиксирует изменения параметров за определенный период времени. Данные могут сохраняться в памяти устройства, с ними можно производить разнообразные операции, вычислять параметры, осуществлять анализ работы оборудования. Это удобно, когда применяется нестандартное оборудование, так как неправильные результаты становятся причиной перерасхода тепла или его недостачи. Предприятия получают определенную экономическую выгоду, приобретая тепловычислители. В основном производители сориентированы на промышленное использование прибора. Но каждый пользователь при желании имеет возможность установить в жилище прибор учета. Оборудование предназначается для учета, регистрации, дистанционного контроля за параметрами теплоносителя. Работает в составе комплексного средства измерения в системах отопления, водоснабжения. Измерение теплоты осуществляется в разных единицах: гигакалориях, киловаттах в час.

Описание

Тепловычислитель

Тепловычислители устанавливаются в частных жилищах и на крупных государственных объектах. Это позволяет контролировать потребление тепловой энергии и особенности ее распределения. Тепловычислители монтируются в системах, носителями которых являются вода или пар. Многофункциональное оборудование предоставляет показания с учетом измерения температуры, давления, расхода теплоносителя. Существует много моделей тепловычислителей. Среди ассортимента продукции заслуживает внимания измеритель СПБ. Он представлен широким модельным рядом. Независимо от марки, вычисление производится согласно действующим стандартам. Каждый прибор отличается высоким качеством, надежностью и функциональностью. Теплосчетчики СПБ имеют многоуровневую защиту от несанкционированного вмешательства в работу прибора.

Тепловычислитель СПТ 944.2 соответствует стандартам ГОСТ. Прибор поддерживает одиннадцать фиксированных схем, имеет подключаемые датчики, три порта, есть возможность передавать информацию по интернету. Прибор имеет малогабаритные размеры, весит чуть меньше килограмма, 950 грамм. Питание происходит при помощи постоянного внешнего тока и встроенной батареи. Устройство корректно работает при температуре от десяти градусов мороза до пятидесяти градусов тепла. Временной промежуток между поверками составляет четыре года. Производитель предоставляет семь лет гарантии на прибор. Продолжительность срока службы устройства около пятнадцати лет.

Тепловычислитель СПТ 941.20 имеет вмонтированный блок питания и предназначается для функционирования как компонент теплового счетчика.

Необходим для снятия показаний с учетных приборов, температурных датчиков и измерительных приборов давления. Собранные сведения устройство трансформирует в количество потребленного ресурса.

На данный момент тепловычислитель СПТ 943.1 больше не выпускается. Его аналог — СПТ-944. Двухканальный датчик предназначается для автоматизированного контролирования за потреблением тепла. Является прибором, рассчитанным для работы в любых системах водяного теплоснабжения.

Тепловычислитель СПТ 962.2 – двухканальное оборудование для автоматизированного контроля за потреблением теплоты, производится компанией Логика. На прибор предоставляется семилетняя гарантия. Как теплоресурс используется вода, пар, жидкость с тепловыми и физическими характеристиками воды, конденсат. Тепловычислитель применяется как комплекс систем водоснабжения и канализации. Прибор используется для коммерческого учета за потребленными ресурсами. Устройство соответствует стандартам ГОСТ и внесено в реестр рекомендованных измерительных приборов. К тепловычислителю могут одновременно подключаться различные преобразователи, подробно информация описана в инструкции к прибору. Важные сведения архивируются. Существуют часовые, суточные и месячные архивы. Также фиксируются диагностические сообщения с указанием времени и проблемы, которые могут возникать в процессе работы. Устройство оснащено двухуровневой защитой: паролем и пломбой. Информация во время поверки не может корректироваться или изменяться, так как имеется дополнительная защита паролем пользователя. Вес прибора – два килограмма. Корректная работа оборудования возможна в диапазоне температур от десяти градусов мороза до пятидесяти градусов тепла. Имеется надежная защита от проникновения в устройство пыли и влаги. Продолжительность службы прибора составляет пятнадцать лет. Осуществлять поверку необходимо каждые четыре года.

Тепловычислитель СПТ 941.20

Тепловычислитель СПТ 943.2–двухканальный образец, предназначенный для автоматизации учета потребления теплового ресурса. Устройство является компонентом тепловых счетчиков открытых и закрытых систем водяного теплоснабжения. Некоторое время назад данная модель перестала выпускаться. На смену этому пришел тепловычислитель СПТ 944. Новая модель обладает большим количеством датчиков, имеет расширенные технические возможности, обладает усовершенствованной системой диагностики. Аппарат поддерживает любые типы тепловых нагрузок.

Тепловычислитель СПТ 963.2 – многофункциональный датчик для учета теплоты и регулирования теплоснабжения. Предназначается для коммерческого контроля за тепловой энергией. Устройство характеризуется высокими возможностями, техническими и метрологическими характеристиками. На данный момент – это флагманский прибор, не имеющий прямых аналогов в системе приборов учета. Устройство имеет массу преимуществ: не зависит от энергии, имеет архивы данных, возможность регулировки режимов теплоснабжения, порты для передачи информации. Устройство является лидером по количеству входов. Универсальность прибора объясняется его возможностями обслуживать системы теплоснабжения потребителя или поставщика. Встроенные алгоритмы обеспечивают регулирование режимов теплоснабжения. Кроме привычного учета информации, тепловычислитель производит регулирование с учетом погоды и температуры воздуха окружающей среды. Измеряемый ресурс тепловычислителя СПТ 963 – вода, пар и другие жидкости с характеристиками воды. Прибор характеризуется небольшими размерами, имеет вес два килограмма. Тепловычислитель является надежным, поскольку среднее время работы устройства составляет около восьмидесяти пяти тысяч часов. Временной промежуток между поверками – четыре года. Средний срок службы оборудования – пятнадцать лет.

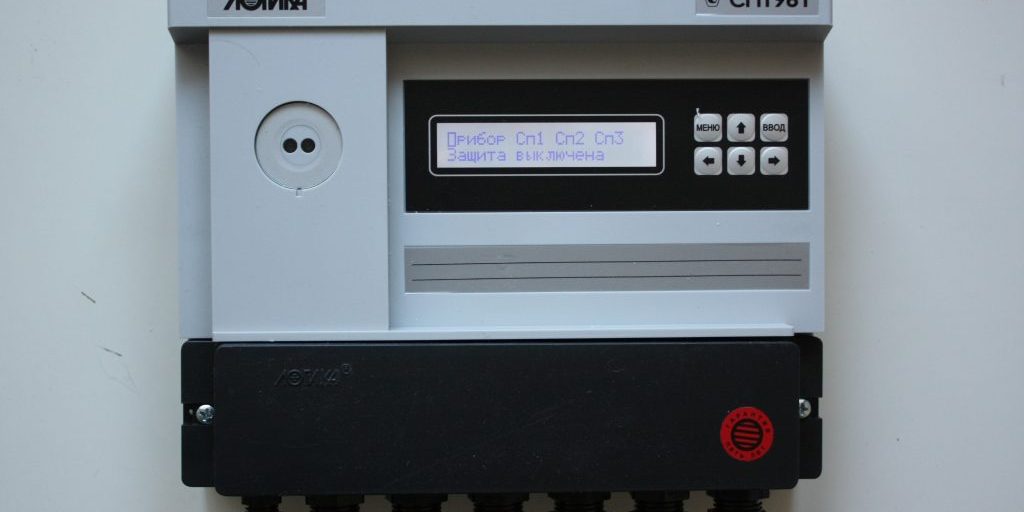

Тепловычислитель СПТ 961.2

Тепловычислитель СПТ 942 – двухканальный прибор, предназначенный для автоматизации учета теплопотребления. Является частью тепловых счетчиков, применяется в любых системах водяного теплоснабжения. Это малогабаритное устройство, имеет вес семьсот пятьдесят грамм. Изделие входит в государственный реестр измерительных приборов и рекомендовано для использования. Помогает измерять и учитывать тепловую энергию, преобразовывая входные сигналы в показания. Электропитание производится от батареи из лития, что делает прибор энергонезависимым. Ресурс батареи зависит от режима использования и составляет от двух до двенадцати лет. Кроме батареи, питание может осуществляться от дополнительного источника напряжением от девяти до двадцати четырех Вольт. Информация собирается в архиве, предусмотрено часовое, суточное и месячное архивирование. Информация может выводится на экран устройства. Корректная работа прибора обеспечивается в диапазоне температур от десяти градусов мороза до пятидесяти градусов тепла. Предусмотрена влаго-пылевая защита. Средняя продолжительность работы устройства составляет около семидесяти пяти тысяч часов. Время между поверками – сорок восемь месяцев. Гарантийный срок составляет пять лет. Продолжительность службы устройства – двенадцать лет.

Тепловычислитель СПТ 961.2 – устройство для систем теплоснабжения любого типа. Активно используется как часть теплового счетчика для водяных и паровых систем теплоснабжения, где теплоресурсом является вода, конденсат, перегретый или насыщенный пар. Прибор преобразует выходные сигналы датчиков расхода, температуры и давления теплоносителя. Оборудование зафиксировано в государственном реестре измерительных приборов. Теплоноситель для данного тепловычислителя – вода. Достоинством приборов данной модели является наличие режима смещения нуля и компенсация перепадов давления. Основная информация архивируется.

Есть три типа сохранения сведений: часовые, суточные и месячные архивы.

Ведется контроль полного времени работы, перерывов в электропитании. Информация надежно защищена, так как сохраняется даже при отсутствии питания. В случае полного выхода из строя, вся информация может быть восстановлена. Все необходимые данные могут выводиться на табло устройства или передаваться на персональный компьютер. Существует защита против изменения данных. Имеет высокоуровневую защиту против проникновения в прибор влаги и пыли. Временной промежуток между поверками составляет четыре года. Срок службы тепловычислителя – двенадцать лет. В сочетании с другими приборами может использоваться для комплексного автоматизированного учета электроносителей на уровне крупных предприятий.

Технические характеристики

Тепловычислители Логика СПТ используются для измерения энергии тепла, расхода, объема, массы, температуры и давления воды, пара, передаваемых к потребителю по трубопроводам. Технические характеристики оборудования имеют незначительные различия в зависимости от модели. Измеряемый ресурс– вода и пар. Устройство состоит из таких основных элементов:

• Основные и первичные преобразователи расхода.
• Встроенные преобразователи.
• Температурные преобразователи, преобразователи давления.

Тепловычислители Логика СПТ

Теплосчетчики обеспечивают:

• Измерение основных параметров тепловой энергии.
• Архивирование полученных значений. Информация предоставляется за час, сутки, месяц.
• Архивирование информации о нестандартных ситуациях и изменениях параметров настройки.
• Ввод настроек.
• Отображение текущих, заархивированных, настроенных данных.
• Защита информации от изменений.
• Связь со внешними устройствами через специальные порты.

Теплосчетчик осуществляет разнообразные измерения:

• Давление от нуля до восьми МПа.
• Температуру от пятидесяти градусов мороза до трехсот градусов тепла.
• Объем, массу.
• Энергию тепла и мощность.

Погрешность показателей по любым параметрам зависит от классности теплосчетчиков.

Тепловычислитель СПТ 962.2

Независимо от модели (СПТ 942, 961м, 944 и другие), предусмотрены такие условия эксплуатации:

• Диапазон температур внешней среды от пяти до пятидесяти градусов выше нуля.
• Влажность воздуха до восьмидесяти процентов.
• Атмосферное давление от до ста шести кПа.
• Электропитание 220 В, с незначительным отклонением.
• Средняя продолжительность работы– тридцать пять тысяч часов.
• Заявленный термин службы устройства – двенадцать лет.

Питание прибора происходит от литиевой батареи или от внешнего источника питания.

Тепловычислитель предоставляет пользователю информацию о происходящем на объекте. Прибор дают информацию о семидесяти внештатных ситуациях, которые могут возникнуть во время эксплуатации прибора. Диагностика поучается полной, достоверной и надежной.

Теплосчетчик используется в быту и промышленной сфере.

Поверка

Поверка выполняется для каждой модели при выпуске с производства, при эксплуатации и после ремонтных работ. Во время использования прибора поверка осуществляется каждые четыре года.

Существует возможность произвести поверку без крышки монтажного отсека. Поверка производится с использованием компьютера.

Процедура осуществляется в несколько этапов:

• Внешний осмотр прибора. На этом этапе проверяется наличие паспорта на устройство, сохранность пломб, сохранность маркировки.
• Опробование. Проверяется обеспечение защиты данных от изменения.
• Определение соответствия погрешности допускаемым параметрам.
• Проверка показаний температуры.
• Проверка показаний давления.
• Проверка суточных архивов.

Результаты поверки заносятся в паспорт устройства в соответствующую колонку с указание результата и даты. Информация должна быть заверена проверяющим и скреплена оттиском клейма. В конце поверки, независимо от результатов, осуществляется сброс архивов.

Информация о сертификате

Государственный комитет по стандартизации и метрологии подтверждает соответствие прибора и его высокое качество Сертификатом об утверждении средств измерений.

Паспорт устройства содержит необходимую информацию об особенностях и характеристиках прибора.

Главная страница→Продукция→1. Теплоучет→1.3. Тепловычислители→1.3.2. Одноканальные тепловычислители→ СПТ-941.20 тепловычислитель

Современные надежные автономные тепловычислители СПТ 941 мод. 941.20 разработаны для автоматизации учета потребления тепла в открытых и закрытых водяных системах. Вычислители модификации СПТ 941.20 рассчитаны на работу в составе теплосчетчиков, обслуживающих один теплообменный контур с тремя трубопроводами.

Приборы (измерительно-вычислительные электронные блоки) СПТ-941 моделей 941.10 и 941.11 в настоящий момент сняты с производства, усовершенствованные аналоги данных приборов — автономные (энергонезависимые) односистемные тепловычислители СПТ-941.20, отвечающие всем современным требованиям энергоучета.

Стоимость вычислителя СПТ-941.20 зависит от модификации и цен на доп. опцииЦена* базового исполнения тепловычислителя СПТ 941.20 — от 12 600 руб. + НДС.

Отличительные функциональные преимущества тепловычислителей СПТ-941.20

— Поддержка одиннадцати основных схем учета. — Подключаемые датчики: — 3 преобразователя расхода с импульсным выходом частотой до 1000 Гц, — 3 преобразователя давления с выходным сигналом 4 — 20 мА, — 3 преобразователя температуры с характеристиками 100П, Pt100, 100M. — Простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов. — Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу (значений количества тепловой энергии, массы, объема, средних значений температуры, разности температур и давления — в часовом, суточном и месячном архивах объемом, соответственно, 2000, 400 и 100 записей для каждого параметра; — Архивирование изменений настроечной базы данных. Глубина архива – 2000 последних изменений. — Архивирование нештатных ситуаций и диагностических сообщений. Архив сообщений — 2000 записей. — 16 независимых счетчиков-таймеров событий с настраиваемыми алгоритмами обработки. — 3 коммуникационных порта: стандартный RS232, гальванически изолированный RS232-совместимый и оптический, позволяющие вести одновременный обмен данными с несколькими устройствами. — Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет с поддержкой механизмов авторизации и шифрования. — Два дискретных входа для регистрации внешних событий (контроль ситуаций «пустая труба», «реверс», отсутствие электропитания датчиков и пр.). — Формирование двухпозиционного выходного сигнала по результатам контроля событий. — Яркий и контрастный графический OLED дисплей.

Метрологические характеристики СПТ 941.20

Пределы допускаемой погрешности в условиях эксплуатации:

Технические и эксплуатационные характеристики вычислителей СПТ-941.20

Автономное электропитание: встроенная литиевая батарея 3,6 В (с возможностью замены без демонтажа прибора) и/или внешнее 12 В постоянного тока. Средний потребляемый от внешнего источника ток — 50 мА.

Габаритные размеры: 180x194x64 мм. Масса прибора: не более 0,8 кг. Степень защиты от воды и пыли — IP54. Средняя наработка на отказ: 75 000 часов. Средний срок службы: 12 лет.

Преимуществаи особенности измерительного процесса СПТ-941.20

Тепловычислители СПТ-942.20 предназначены для измерения электрических сигналов, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы и тепловой энергии воды. Вычислители количества теплоты рассчитаны на работу в составе теплосчетчиков и других измерительных систем и обеспечивают обслуживание трех трубопроводов. К тепловычислителю могут быть подключены три преобразователя расхода, три преобразователя температуры и три преобразователя давления.

Совместно с тепловычислителями СПТ941.20 применяются: — преобразователи расхода с импульсным выходным сигналом частотой 0-1000 Гц с нормированной ценой импульса; — преобразователи температуры Pt100, 100П, 100М; — преобразователи давления с выходным сигналом 4-20 мА.

Входные и выходные сигналы СПТ-941.20

Входные дискретные сигналы, соответствующие контролируемому событию: — один сигнал, поступающий через входной порт D; — один сигнал, поступающий через двунаправленный порт DD в режиме входного порта. Сигналы формируются путем изменения напряжения выходной цепи датчика: напряжение в состоянии «высокий уровень» 5 ≤ Uв ≤ 24 В, напряжение в состоянии «низкий уровень» Uн ≤ 1 В. Входное сопротивление тепловычислителя на дискретных входах составляет 4,7 кОм.

Выходной дискретный сигнал, соответствующий контролируемому событию формируется на двунаправленном порте DD в режиме выходного порта путем изменения состояния (замкнуто/разомкнуто) выходной цепи тепловычислителя: — остаточное напряжение в состоянии «замкнуто» UO ≤ 2 В при токе 100 мА; — ток утечки в состоянии «разомкнуто» IO ≤ 0,1 мА при напряжении внешней цепи UB = 24 В. Схема формирования выходного сигнала предусматривает работу на индуктивную нагрузку.

Память и архивы СПТ941.20

Исполняемый код программы, под управлением которой функционирует тепловычислитель, размещен в энергонезависимой памяти и сохраняется в течение всего срока службы прибора, даже при отключенной батарее и отсутствии внешнего источника питания.

Все данные, так или иначе характеризующие состояние измеряемой среды и отражающие процесс учета, разбиты на разделы: «ТЕК» (текущие), «АРХ» (архивы), «БД» (база данных настроечных параметров) и «?» (информация о тепловычислителе), навигация по которым осуществляется с помощью многоуровневого меню.

Когда тепловычислитель работает на автономном питании на дисплее размещается стилизованное изображение батареи. Для экономии ее ресурса дисплей автоматически гасится, если не выполнялись никакие действия с клавиатурой. При питании прибора от внешнего источника, дисплей включен постоянно, а вместо значка батареи появляется надпись «12V». Если при питании от внешнего источника более часа не используется клавиатура, то дисплей переводится в энергосберегающий режим с отображением заставки «падающий снег». Возврат из энергосберегающего режима происходит автоматически при нажатии любой кнопки.

Интервальные архивы прибора – это списки значений параметров, зафиксированных в определенные моменты времени. В тепловычислителе формируются четыре списка интервальных архивов: часовой (Ч), суточный (С), месячный (М) и контрольный (К).

Интервальные архивы различаются объемами: для каждого параметра часовой архив содержит 2000 архивных записей, суточный и контрольный – 400 и месячный – 100. Создание архивных записей за истекший интервал архивирования синхронизировано с окончанием этого интервала. Очевидно, что окончание каждого часового интервала совпадает с окончанием каждого часа (по часам тепловычислителя). Время окончания суточных и месячных интервалов – расчетный час (ЧР) – задается в базе настроечных данных. Окончание месячных интервалов определяется, кроме расчетного часа, еще и расчетными сутками (СР), которые также задаются в базе данных.В архиве изменений сохраняется информация об изменениях, произведенных в настроечных параметрах и операции создания нового раздела. Объем архива – 2000 последних изменений.В архиве событий в хронологическом порядке хранятся записи о событиях, фиксируемых системой диагностики тепловычислителя. Объем архива составляет 2000 записей.

Сигналы от термометров сопротивления и датчиков давления измеряются раз в 2 минуты. Исключением являются случаи, когда к тепловычислителю подключено внешнее питание или включен дисплей. При этом процедура измерения производится раз в 2 секунды.

Контроль питания и времени работы СПТ-941.20

Инновационный тепловычислитель постоянно контролирует наличие внешнего питания на разъеме. Отсутствие внешнего питания сопровождается диагностическим сообщением. Диагностическое сообщение ДС00 возникает при падении напряжения батареи ниже 3,2 В, что говорит о необходимости её замены. Это событие будет сопровождаться характерным миганием значка батареи в главном меню.

Для учета и контроля времени работы в тепловычислителе предусмотрено несколько счетчиков времени (таймеров). Таймеры позволяют контролировать длительность тех или иных событий, фиксируемых тепловычислителем. Тотальные значения таймеров, а также их приращения на интервалах архивирования сохраняются в памяти тепловычислителя и в дальнейшем могут быть использованы при подготовке ведомостей учета.Таймер Ти (время счета) всегда запущен, его остановка не предусмотрена. Таймер Ти, также как и другие таймеры, может быть обнулен в результате создания нового раздела.Таймер Тн (время действия нештатных ситуаций). Начало интегрирования этого таймера синхронизировано с появлением любой нештатной ситуации. Пока хотя бы одна нештатная ситуация активна, этот таймер работает. Список событий, которые относятся к нештатным ситуациям, определяется при настройке прибора посредством параметра АНС.Таймер Тш (время штатной работы) интегрирует на протяжении всего периода отсутствия активных нештатных ситуаций.Таймеры СТ1…СТ16. Группа из 16 таймеров позволяет гибко учитывать время действия различных событий, а также их комбинаций. Для задания алгоритмов работы каждого из таймеров СТ1…СТ16 предусмотрены соответствующие настроечные параметры АСТ1…АСТ16. Появление диагностического сообщения или нештатной ситуации с номером, указанным в списке настроечного параметра, будет вызывать запуск соответствующего таймера.

Возможные ошибки при оформлении заказа на тепловычислители СПТ-941.20

Ввиду относительной сложности обозначения и формы заказа универсального вычислителя тепловой энергии СПТ941.20, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку: — некорректное или неправильное название прибора: многосистемный (многотрубный) теплоизмеритель, односистемный вычислитель количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик, теплосчётчик СПТ-941.20, электронный измерительно-вычислительный блок теплосчетчика, блок энергоучета и т.п. — неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: односистемный теплосчётчик СПТ-94120, СТП-94120, т.д.; — ошибки, связанные с переводом, транслитераций или раскладкой клавиатуры, например: heat energy calculator (heat collector) SPT-941.20, vychislitel-teplovoj-ehnergii CPT-941.20, avtonomnyj-teplovychislitel CGN-941.20, CGN941-20 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тепловычислители СПТ941.20, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор(электронный блок), его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количества каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) по наилучшему соотношению «цена—качество—срок поставки(наличие на складе)».

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада в Москве через транспортную компанию — ТК «Деловые Линии»).

Комплектация и дополнительное оборудование к универсальным теплосчетчикам

Стоимость универсального односистемного теплосчетчика складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика и входящих в его состав приборов: электронного блока — вычислителя тепловой энергии, первичных преобразователей(датчиков) расхода ППР — расходомеров, их принципа действия, конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

Универсальные односистемные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки обычно включает следующие позиции:— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и прочие расходомеры).— Водосчётчики подпитки (обычно недорогие тахометрические(крыльчатые или турбинные) Ду-15,20мм с импульсным выходом).— Комплект преобразователей(датчиков) температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000, 100М для точного определения разности температур dT = Тпод — Тобр, состоящий из двух взаимно подобранных термометров сопротивления (согласованная пара)).— Паспорт ТС, руководство по эксплуатации. Дополнительные опции:— Преобразователи температуры (термометры сопротивления платиновые технические).— Преобразователи (датчики) давления: избыточного — ПД-Р-1,6МПа или дифференциального (перепада, разности) — ПДД. преобразователей расхода и датчиков давления (=24В).— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, тройники или скошенные бобышки для установки термопреобразователей (термометров сопротивления). — Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ): а) Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода. б) Шкафы монтажные, щиты приборные, станины и стойки. в) КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики. г) Оборудование и системы для удаленной диспетчеризации— Периферийные устройства сбора и передачи данных: модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).

По заявке потребителя могут быть высланы следующие документы: карта (форма) заказа (опросный лист) универсального вычислителя тепловой энергии/количества тепла, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт тепловычислителя, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Copyright © ТЕПЛОПРИБОР.рф 2015-2018 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт. ФКВ, ред.-МЕА; соавторы ТК/КЭУ, КЦ-М10/П0. ГК Теплоприбор — производство и продажа КИПиА: Теплосчетчики-ТС и тепловычислители (вычислители количества теплоты/тепловой энергии ВКТ-СПТ-941.20).См. тех.описание/характеристики ВКТ, прайс-лист (оптовая цена), форму заказа (как правильно выбрать, заказать и купить) тепло-вычислитель СПТ-941.20 по цене производителя; проверить наличии на складе в Москве, см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ (прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Теплоучет).

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

вернуться в начало страницы

Цена: от 12600 руб.

Наличие на складе: В наличии*

Краткие технические характеристики вычислителя тепловой энергии: СПТ-941.20 — автономный тепловычислитель, обслуживает 1 теплообменный контур (вода). Конфигурация подключаемых датчиков 1х(3V+3P+3T). Питание от литиевой батареи 3,6В, энергонезависимая память, глубина архива СПТ-941.20 – 2000 записей, класс точности ±0,1°С, три интерфейса RS232-совместимый и оптический. Тос -10…+50°С, IP54. Возможна работа с GSM/GPRS/3G модемами.

*- Все цены на универсальные вычислители количества теплоты (тепловычислители) СПТ-941 и другие указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости доп. опций и оборудования, КМЧ, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке теплоэнергоучета имеются дешевые некачественные копии вычислители количества тепла/ тепловычислители СПТ-941 и других: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, не внесенные в базу, без дополнительных опций; поэтому, возможно даже имеющие более низкую цену, чем у оригинальных изделий.

Распечатать страницу

Заказать онлайн

Модель вычислителя: СПТ 943 СПТ 940 СПТ 944 СПТ 962 СПТ 963 СПТ 961 Модификация вычислителя: 1 2 11 20

Модель вычислителя:Модификация вычислителя:Не производитсяОптовая цена: Не производится Получить скидку Получить скидку Заказ в 1 клик В корзину Получить скидку Описание товара

Тепловычислитель ЛОГИКА СПТ 941.10

Тепловычислитель СПТ 941.10 со встроенным блоком питания предназначен для работы в составе теплосчетчика для одноконтурной системы отопления и служит для съема показаний с расходомеров, датчиков температуры и давления. Полученные данные вычислитель СПТ 941.10 преобразует в количество теплоты, которое потребляется на объекте. ВНИМАНИЕ!!! С 2015 года вычислители СПТ 941.10 не выпускаются, вместно них рекомендуем покупать СПТ 941.20. Функциональные возможности вычислителей СПТ 941.10: • Поддержка двенадцати схем учета. • Подключаемые датчики: три преобразователя расхода с числоимпульсным выходом частотой до 1000 Гц и два преобразователя температуры с НСХ 100П (100М). • Питание преобразователей расхода, непосредственно от тепловычислителя (мод. 941.10). • Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу. • Ведение архивов изменений настроечной базы данных и архивов нештатных ситуаций. • Выбор алгоритмов обработки нештатных ситуаций. • Последовательный RS232-совместимый коммуникационный порт. • Работа с телефонными и GSM модемами. • Специальный дискретный вход для регистрации внешнего события, например, для контроля наличия питания датчиков. • Комплектуются фирменным ПО для дистанционного считывания данных и интеграции в автоматизированные системы. • Емкий двухстрочный дисплей, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов. Механические параметры: — габаритные размеры – 180х194х64 мм; — масса – не более 0,76 кг; — степень защиты от пыли и воды – IP54. Параметры электропитания: — литиевая батарея 3,6 В; — внешний источник постоянного тока Uном=12 В, Iпот<15 мА. Показатели надежности: — средняя наработка на отказ – 75000 ч; — средний срок службы – 12 лет. Тепловычислитель ЛОГИКА СПТ 941.10 питается от литиевой батареи с напряжением 3,6 В или от внешнего источника постоянного тока. Допускаемый диапазон напряжения внешнего питания 9-24 В; рекомендуется использовать источник с напряжением 12 В. Документация Коновалов И.А. (ооо приборы) Димтрий Посмотреть больше отзывов

Оставьте свой отзыв

Посмотреть больше отзывов

Добавление больше 50 элементов в заказ невозможно. Пожалуйста, оформите текущий заказ, после чего сможете продолжить добавлять новые позиции в корзину

Оформление заказа

Получить скидку

Новинки‹› Показать больше новинок

Тепловычислитель СПТ943 — двухканальный прибор, предназначенный для автоматизации учета теплопотребления. СПТ943 рассчитан на работу в составе теплосчетчиков для открытых и закрытых систем водяного теплоснабжения.

Тепловычислитель удовлетворяет требованиям ГОСТ Р 51649-2000, ГОСТ Р 51522-99, ГОСТ Р 51350-99. В основе алгоритмов вычисления тепловой энергии и массы теплоносителя лежат рекомендации МИ 2412-97 и В«Правила учета тепловой энергии и теплоносителяВ».

Руководство по эксплуатации СПТ943

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• Обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры.
• Возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Ведение архивов изменений параметров настроечной базы данных и нештатных ситуаций.
• Возможность измерения температуры холодной воды и температуры наружного воздуха.
• Расширенная система диагностики — выбор алгоритмов обработки нештатных ситуаций.
• Формирование двухпозиционного выходного сигнала по результатам диагностики.
• Последовательный (RS232C-совместимый) и оптический (IEC1107) порты для обмена с внешними устройствами.
• Работа с телефонными и GSM-модемами.
• Считывание данных с помощью накопителя АДС90 и переносного компьютера.
• Вывод отчетов на принтер (с помощью адаптера АПС45).
• Скорость обмена 19200 бит/с.
• Регистрация внешних событий (например пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа.
• Емкое табло — две строки по 20 символов, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов.

Подключаемые датчики:

• шесть термопреобразователей сопротивления 100 П;
• четыре преобразователя давления с выходным сигналом 4 — 20 мА;
• шесть преобразователней расхода с числоимпульсным выходным сигналом частотой до 1000 Гц.

Проведенное тестирование работы тепловычислителя СПТ943 в ЕКС.рф показало точность передаваемых данных и полную идентичность показаний самих приборов учета и значений, полученных удаленно с помощью системы ЕКС (Интернет-диспетчерскаяВ® ЕКС).

Успешно сертифицированы для работы в

системах On-line мониторинга и диспетчеризации ЕКС АТМ!

Рисунок 1. Пример организации узла учета на базе тепловычислителя СПТ940

Основные технические характеристики

Соответствие стандартам

Тепловычислители соответствуют МИ 2412-97, ГСССД 187-99, ТР ТС 020/2011 и Правилам коммерческого учета тепловой энергии и теплоносителя (утв. постановлением Правительства Российской Федерации № 1034 18.11.2013 г.).

Функциональные возможности

• Поддержка одиннадцати схем учета.
• Подключаемые датчики:
  • 3 преобразователя расхода с импульсным выходом частотой до 100 Гц,
  • 2 преобразователя давления с выходным сигналом 4 — 20 мА,
  • 2 преобразователя температуры с характеристиками 100П, Pt100, 100M.
• Два коммуникационных порта: гальванически изолированный RS232-совместимый и USB.
• Работа с GSM/GPRS/3G модемами для передачи данных через сеть Интернет.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Архивирование изменений настроечной базы данных.
• Архивирование нештатных ситуаций и диагностических сообщений.
• Таймеры с настраиваемыми алгоритмами для хронометража событий.

Метрологические характеристики

Пределы допускаемой погрешности в условиях эксплуатации:

± 0,01 % — измерение частоты импульсных сигналов, соответствующих объемному расходу (относительная);

± 0,1 % — измерение сигналов тока, соответствующих давлению (приведенная к диапазону измерений);

± 0,1 °С — измерение сигналов сопротивления, соответствующих температуре (абсолютная);

± 0,03 °С — измерение разности сигналов сопротивления, соответствующей разности температур (абсолютная);

± 0,01 % — погрешность часов (относительная);

± 0,02 % — вычисление тепловой энергии, массы, массового расхода, объема, средних значений температуры, разности температур и давления (относительная);

± (0,5+3/О”Т) % — вычисление тепловой энергии по результатам измерения входных сигналов (относительная).

Эксплуатационные показатели

Габаритные размеры: 115x118x57 мм.

Масса: 0,33 кг.

Электропитание: встроенная батарея 3,6 В и (или) внешнее 12 В постоянного тока.

Потребляемый ток от внешнего источника: 50 мА.

Степень защиты от пыли и влаги: IP54.

Условия эксплуатации:

• Температура окружающего воздуха: от -10 до 50 °С.
• Относительная влажность: 95% при 35°С и более низких температурах.
• Атмосферное давление: от 84 до 106,7 кПа.

Средний срок службы: 15 лет.

Средняя наработка на отказ: 85000 ч.

Межповерочный интервал: 4 года.

Гарантийный срок: 7 лет.
