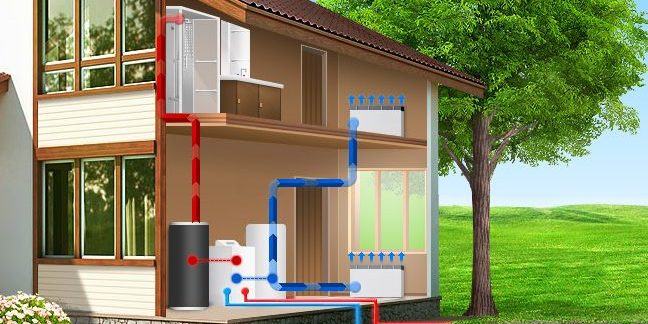

Тепловой насос – инновационное устройство, относящееся к альтернативным источникам энергии. Извлекая тепло из природных ресурсов вокруг, прибор является экономичным устройством с большой степенью автономности.

Характеристики

На отоплении и водоснабжении частного дома хочется сэкономить большинству рачительных хозяев. Для таких целей подходит тепловой насос.

Его вполне возможно соорудить своими руками, хорошо при этом сэкономив − заводской прибор стоит очень недешево.

Свойства и устройство

Прибор имеет внешний и внутренний контур, по которым движется теплоноситель. Составляющие стандартного прибора: тепловой насос, устройство для забора и устройство для распределения тепла. Контур изнутри состоит из компрессора с питанием от сети, испарителя, дроссельного клапана, конденсатора. Используют также в приборе вентиляторы, систему труб, геотермальные зонды.

Преимущества теплонасоса:

не выделяет никаких вредных веществ, абсолютно экологичный;
нет затрат на покупку и доставку топлива (электроэнергия затрачивается только на перемещение фреона);
нет необходимости дополнительных коммуникаций;
абсолютно пожаро — и взрывобезопасный;
полноценное отопление зимой и кондиционер летом;
сооруженный тепловой насос своими руками – это автономная конструкция, требующая минимум усилий по управлению.

Применение

Теплонасос, собранный своими руками, подойдет для таких случаев:

если есть желание сэкономить на топливе для обогрева дома;
если к дому невозможно подвести газ или сделать это слишком хлопотно, когда покупать баллонный газ – не выход из ситуации;
нет желания и возможностей топить углем, дровами, электричеством, иным топливом;
если хозяин дома является приверженцем использования экологически чистой альтернативной энергии. Устройство достаточно практичное даже наряду с наличием возможностей применять другие источники энергии.

Тепловой насос своими руками изготовляется для дома, основываясь на технологиях забора тепла из земли, воды, воздуха. Он используется для отопления, нагрева воды и даже кондиционирования внутри помещения.

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Виды

Тепловые насосы своими руками можно сконструировать на основе трех принципов — по источнику энергии, теплоносителю и их комбинации. Источником энергии может быть вода (водоем, река), грунт, воздух. Все виды насосов основаны на одном принципе работы.

Классификация

Выделяют три группы устройств:

вода-вода;
грунтово-водяные (геотермальные тепловые насосы);
используют воду и воздух.

Тепловой коллектор «грунт-вода»

Тепловой насос своими руками — самый распространенный и эффективный способ добычи энергии. На глубине нескольких метров грунт имеет одну постоянную температуру и мало подвержен погодным условиям. На внешнем контуре такого геотермального насоса применяется специальная экологически безопасная жидкость, в народе называемая «рассолом».

Наружный контур геотермального насоса создают из пластиковых труб. Их вкапывают в грунт вертикально или горизонтально. В первом случае на один киловатт может понадобиться достаточно значительная площадь работ – 25–50 м2. Площадь нельзя использовать для посадочных работ — тут допускается только высадка однолетних цветущих растений.

Вертикальный коллектор энергии требует несколько скважин на 50–150 м. Такое устройство более эффективное, тепло передают специальные глубинные зонды.

«Вода-вода»

На большой глубине температура воды постоянная и стабильная. Источником низкопотенциальной энергии может служить открытый водоем, грунтовые воды (колодец, скважина), сточные воды. Принципиальных различий в конструкции для отопления такого типа с разными теплоносителями нет.

Устройство «вода-вода» наименее трудозатратное: достаточно оснастить трубы с носителем тепла грузом и поместить в воду, если это водоем. Для грунтовых вод потребуется более сложная конструкция и может возникнуть нужда в сооружении колодца под сброс воды, проходящей через обменник тепла.

«Воздух-вода»

Такой насос немного уступает двум первым и в холодное время его мощность снижается. Но он более универсальный: для него не нужно копать землю, создавать скважины. Нужно только установить необходимое оборудование, например, на крыше дома. Для этого не требуется сложных монтажных работ.

Основным преимуществом является возможность повторно использовать тепло, покидающее помещение. Зимой рекомендуют иметь еще один источник тепла, поскольку мощность такого обогревателя может значительно уменьшиться.

Этапы монтажа

Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

Расходы, окупаемость, мощность

Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

Процесс создания

Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

Особенности для каждого вида

Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

</index>

Принцип работы теплового насоса для отопления частного дома: объясняем на пальцах

Если отбросить все технические моменты — можно привести вам пример, который раз и на всегда поможет вам понять, как тепловой насос может отопить ваш дом, затратив при этом столь ничтожное количество электроэнергии. Представьте, что в системе отопления вашего частного дома: радиаторы батарей, трубы (внутренний контур) — залито 100 литров холодной воды с температурой 2 градуса по Цельсию. Вы укладываете на глубину около 2 метров под землей очень длинную пластиковую трубу, срок службы которой достигает 100 лет (внешний контур). В подземную трубу помещается примерно 1000 литров рабочей жидкости. Солнце круглый год греет нашу планету и разогревает её недра до температуры +7 +8 градусов по Цельсию. Итого мы имеем 1000 литров жидкости с температурой +7.5 градусов. Теперь в игру вступает сам тепловой котел, который как соковыжималка вытягивает из каждого литра рабочей жидкости по 7.5 градусов, давайте напишем формулу: 1000л. х 7.5 = 7500 градусов чистой энергии. Эта чистая энергия передается воде в самой системе отопления, в итоге получаем 100 литров воды с температурой 7500/100 =75 градусов, неплохо, да? Все основные затраты электроэнергии расходуются на два насоса, которые качают рабочую жидкость по системам внешнего (подземного) и внутреннего (внутридомового) контуров и компрессор, который создает давление. Получается, что основными рабочими лошадками являются насосы, отсюда и название самой системы — «Тепловой насос».

Но каким образом этому «Чудо-котлу» удается отбирать энергию и концентрировать её до гораздо более высокой температуры? Это очень просто, вы никогда не задумывались, как работает ваш холодильник или кондиционер? Может быть и кондиционер является для вас загадкой, но он работает и точно также будет работать и система отопления дома с тепловым насосом, это как холодильник наоборот. Схематично это можно представить в таком виде:

Применение тепловых насосов только набирает силу в Россию. Эти сведения только начинают распространяться в профессиональной строительной среде. Также информация о данных системах пока еще мало знакома российским потребителям. Однако, эта инновация уже получила широкое распространение и уже около тридцати лет такие конструкции применяются для теплоснабжения частных домов. Особое преимущество данным конструкциям придает тот факт, что они используют возобновляемые источники энергии. Такой подход предполагает разовые затраты на приобретение и монтаж системы, небольшие затраты на регулярное регламентное обслуживание и абсолютно бесплатные энергоносители. Это немаловажно в условиях стремительно растущих тарифов на любые типы энергии.

Из каких частей состоит тепловой насос

Исходя из конструкционных особенностей все семейство систем отопления с «тепловыми насосами» делится на три основных составных части:

Внешний контур. Эта конструкция размещается либо в водоемах, либо непосредственно в толще земли и служит для сбора природного тепла недр земли.
Сам тепловой насос. Это оборудование работает по принципу, обратному обычному бытовому холодильнику и передает в помещение тепло, накопленное землей или водой от предыдущего воздействия солнечной энергии.
Внутренний контур. Это классическая система распределения тепла и горячей воды внутри жилища.

Внешний контур отопления теплового насоса

Основным элементом внешнего контура таких систем является теплообменник. Он монтируется из пластиковых труб, расположенных специальным образом в толще земли или водоема. Трубы можно прокладывать вертикальным, горизонтальным или «водным» методом. Выбор способа прокладки определяется индивидуально для каждой системы, так как существуют определенные ограничения. Внутри труб находится теплоноситель – антифриз. Он имеет низкую температуру замерзания. Обычно для этих целей используется пропиленгликоль или этиловый спирт.

К горизонтальной прокладке труб обычно прибегают при наличии большого приусадебного участка, так как над трубами не должно находиться никаких строений. Трубы размещаются на индивидуальной глубине для каждого региона. Так, для Сибири эта величина составляет 1,8 метра. Траншеи для труб прокладываются по извилистой линии.
Вертикальный метод размещения труб требует больших трудовых и финансовых затрат, так как предполагает бурение глубоких скважин. Глубина скважин может достигать ста метров. Но зато такие системы можно установить даже на небольшом приусадебном участке.
Выбирать водный способ прокладки труб следует при наличии рядом озера или реки. Трубы помещаются в воду ниже уровня зимнего промерзания. Эта самый дешевый метод размещения труб, так как при нем существенно уменьшается длина внешнего контура. Глубина и длина размещения трубопровода рассчитывается индивидуально в зависимости от региона. Зимой в водоемах вода замерзает только на поверхности, а в глубине водоема ее температура остается положительной. Однако это утверждение справедливо не для всех водоемов – мелкие озерца и речушки могут при суровой зиме промерзать до дна. Кроме того, такой трубопровод может повредиться в период весеннего ледохода. Вызывает вопросы и отношение контролирующих организаций к размещению труб с антифризом на территории водоемов.

Технические особенности устройства теплового насоса

Такие конструкции приобретаются, как правило «в сборе» и состоят из следующих составных частей:

Бойлера,
Насосной установки внешнего контура,
Насосной установки внутреннего контура распределения тепла,
Автоматической регулировочной системы.

Сам тепловой насос имеет внешний вид большого газового котла, с подключением к четырем трубам:

Входному и выходному патрубку внешнего контура
К подаче и к обратке системы теплоснабжения.

Такая установка, несмотря на солидное назначение имеет довольно компактные размеры и напоминает по внешнему виду и уровню шума обычный бытовой холодильник. Такую конструкцию можно установить в любом подсобном помещении вашего здания, для нее нет особых инженерных требований.

Тепловой насос может работать как источником тепла для системы отопления или горячего водоснабжения, так и выдавать холод для кондиционирования воздуха. Около 80 процентов энергии, необходимой для его работы он получает из внешней возобновляемой энергии, накапливающейся в толще земли или воды.

Как устроен внутренний контур теплового насоса

Внутренний контру таких систем устроен довольно традиционно. Нагревать помещения или, наоборот, охлаждать их могут теплые полы с водяным теплоносителем или специальные устройства – фанкойлы, напоминающие усовершенствованный кондиционер.

В таких системах не используются традиционные отопительные радиаторы, так как максимальная температура теплоносителя не превышает 55 градусов Цельсия.

Установка фанкойлов наиболее предпочтительна, так как они более эффективно могут работать как в режиме тепловентилятора холодной зимой, так и в режиме охлаждающего кондиционера жарким летом. Летом температура воздуха, поступающего из вентилятора может достигать минимальной величины в 7 градусов, что безусловно будет достаточно для эффективного охлаждения дома.

Очевидные плюсы установки теплового насоса для отопления частного дома

Рассмотрим основные преимущества таких систем:

Прежде всего они чрезвычайно экономны. Расчеты показывают, что расходы на отопление при использовании такой системы снижаются в семь раз. Система требует для своей работы электричество, но всего 1 киловатт электричества даст вам 4-7 киловатта тепловой энергии, из которых до 85 процентов достанутся вам абсолютно бесплатно. При этом система одинаково эффективно может как нагревать помещение, так и охлаждать его.
В таких системах очень низки эксплуатационные расходы. Вам придется платить только за небольшое количество потраченной электрической энергии.
Вам не придется бегать по инстанциям, согласовывая подключение дома к магистральным линиям теплоснабжения, к газовым магистралям. Вас не будут волновать проблемы прорывов и протечек на этих трассах.
Единственным недостатком такой системы является стоимость ее установки. Впрочем, вы вполне можете прикинуть, через сколько лет установленная система может окупить свое приобретение и монтаж.

Монтаж частей системы теплового насоса

Изучив порядок монтажа систем отопления и кондиционирования, основанных на тепловых насосах вы вполне можете провести этот процесс самостоятельно. Во всяком случае, обладая необходимыми знаниями, вы вполне сможете грамотно проверить ход выполнения таких работ сторонними организациями.

На начальном этапе производится расчет необходимой мощности системы. Для этого оцениваются потенциальные теплопотери строения.

Далее подбирается необходимая конфигурация системы: рассчитывается необходимая протяженность и глубина залегания внешнего контура, мощность «теплового насоса» и объем и места расположения отопительно-охладительных устройств внутреннего контура.

На следующем этапе бурятся скважины под внешний контур отопительно-охладительной системы.

бурение скважины

В пробуренные скважины устанавливаются специальные, заранее изготовленные геотермальные зонды.

геотермальные датчики (внешний вид)

опускаем датчик в скважину

Внешний контур системы соединяется с коллектором, расположенным внутри здания. Параллельно изготавливается и устанавливается сам коллектор внешнего контура.

соединение с коллектором 1

соединение с коллектором 2

канава под тепловую систему

коллектор внешнего контура

Рассчитывается и проектируется система отопления и охлаждения. Непосредственно после расчета производится ее монтаж: строится система теплых полов или комбинированных вентиляторов. При применении фанкойлов до места их расположения монтируются вентиляционные каналы.

напольный фейкнол

подвесной фейкнол

коллектор теплого пола

коллектор системы отопления

монтаж коллектора

Вся система соединяется в единое целое. После сбора производится наполнение всей системы рабочими жидкостями и тестовое подключение.

тепловое оборудование в сборе

В течении некоторого времени построенная система прогоняется на различных режимах работы. В зависимости от достигнутых показателей проводится тонкая регулировка и настройка.

В связи с технологической сложностью регулировки, контрольные показатели с системы снимаются ежемесячно на протяжении одного года. В дальнейшем система, как правило начинает работать по годовому циклу и не требует столь частой проверки.

Ряд организаций, монтирующие отопительно-охладительные системы с использованием «тепловых насосов» предлагает услуги по удаленной регулировке и настройке параметров системы. В этом случае физического присутствия наладчика в вашем доме не требуется.

До сих пор не поняли, как тепловой насос может отопить ваш дом? Смотрите обучающее видео

Виды тепловых насосов в зависимости от типа системы (видео)

Существует несколько видов систем тепловых насосов, мы предлагаем вам ознакомится с особенностями каждого отдельного вида, все плюсы и минусы отображены на видео. Надеемся после просмотра вы однозначно решите для себя, какой именно тип лучше всего применим в вашем случае!

Воздух-вода

Воздух-воздух

Грунт-вода

Реально ли сделать тепловой насос своими руками?

Если вы ощущаете в себе достаточные силы для создания чего-либо грандиозного, можно начать со строительства независимой системы автономного отопления вашего жилища. Процесс создания теплового насоса из старого кондиционера подробно описан в этом видео, если вы будете следовать всем его советам то у вас точно всё получится и вы сэкономите очень много денег, удачи в постройке!

После установки — напишите нам о своем результате, нам приятно будет знать, сколько вы сэкономили после установки теплового насоса. Своим советом вы поможете тем, кто еще только собирается присоединиться к прогрессивной части человечества!

Рекомендуем статьи по темеКакую незамерзающую жидкость выбрать для системы отопления?Чугунные печи камины длительного горенияРусская печь с лежанкой своими руками

Под понятием тепловой насос подразумевается совокупность агрегатов, предназначенных для накопления энергии тепла от различных источников в окружающей среде и передача этой энергии потребителям.

Для примера, подобными источниками могут быть стояки канализации, отходы различных крупных производств, выделяемое при работе тепло от различных электростанций и т.д. В итоге, источником могут выступать различные среды и тела, имеющие температуру более одного градуса.

Задача теплового насоса — преобразовать естественную энергию воды, земли или воздуха в тепловую энергию для нужд потребителя. Так как данные виды энергии постоянно самовосстанавливаются, то можно считать их безграничным источником.

Содержание

Тепловой насос для отопления дома принцип работы

Принцип работы теплового насоса для отопления

Принцип работы тепловых насосов основан на возможности тел и сред отдавать свою тепловую энергию другим таким же телам и средам. По этой особенности различают различные виды тепловых насосов, в которых обязательно присутствуют поставщик энергии и её получатель.

В названии насоса на первом месте указывается источник тепловой энергии, а на втором тип носителя, которому передаётся энергия.

Тепловой насос для отопления дома

В конструкции каждого теплового насоса отопления дома выделяют 4 основных элемента:

Компрессор, предназначенный для увеличения давления и температуры пара, возникающего вследствие кипения фреона.
Испаритель, представляющий из себя бак, в котором фреон из жидкого состояния переходит в газообразное.
В конденсаторе хладагент передаёт тепловую энергию внутреннему контуру.
Посредством дроссельного клапана регулируется количество хладагента, поступающего в испаритель.

Отопление тепловым насосом воздух воздух.

Тип теплового насоса воздух воздух обозначает, что тепловая энергия будет браться из внешней среды (атмосферы) и передаваться носителю, так же воздуху.

Тепловой насос воздух воздух: принцип работы

Принцип действия данной системы основан на следующем физическом явлении: среда в жидком состоянии, испаряясь, понижает температуру поверхности, откуда происходит её рассеивание.

Для наглядности кратко рассмотрим схему работы морозильной камеры холодильника. Фреон, циркулирующий по трубкам холодильника, забирает тепло из холодильника и сам при этом нагревается. В последствие собранное им тепло передаётся во внешнюю среду (то есть в помещение в котором расположен холодильник). Затем хладагент, сжимаясь в компрессоре, снова остывает и круговорот продолжается. Воздушный тепловой насос работает по тому же принципу — забирает тепло из уличного воздуха и обогревает дом.

Конструкция агрегата состоит из следующих частей:

Внешний блок насоса представляют компрессор, испаритель с вентилятором и расширительный клапан.
Теплоизолированные медные трубки служат для циркуляции фреона
Конденсатор, с расположенным на нём вентилятором. Служит для рассеивания уже нагретого воздуха по площади помещений.

Отопление тепловым насосом воздух воздух

При работе воздушного теплового насоса при обогреве дома в определённом порядке происходят следующие процессы:

Посредством вентилятора воздух с улицы втягивается в устройство и проходит через внешний испаритель. Фреон, совершающий круговорот в системе, собирает всю энергию тепла из уличного воздуха. В следствие этого из жидкого состояния он переходит в газообразное.
В дальнейшем газообразный фреон сжимается в конденсаторе и переходит во внутренний блок.
Затем газ переходит в жидкое состояние, при этом отдавая накопленное тепло воздуху комнаты. Этот процесс происходит в конденсаторе расположенном в помещении.
Переизбыток давления уходит через расширительный клапан, а фреон в жидком состоянии уходит на новый круг.

Фреон постоянно будет забирать тепловую энергию из уличного воздуха, так как его температура всегда будет меньше. Исключением является тот случай, когда на улице сильные морозы. В таких условиях эффективность теплового насоса будет уменьшаться.

Для повышения мощности агрегата максимально увеличивают поверхности конденсатора и испарителя.

Как и у каждого сложного прибора у воздушного теплового насоса есть свои плюсы и минусы. Из плюсов стоит выделить:

Из минусов воздушной системы стоит упомянуть:

В целом приборы класса воздух-воздух идеально подойдут для обогрева деревянных домов, у которых, вследствие особенности материала, снижены естественные потери тепла.

Перед выбором воздушного насоса стоит выяснить следующие ключевые моменты:

Показатель теплоизоляции помещений.
Квадратуру всех комнат
Число людей, живущих в частном доме
Условия климата

В большинстве случаев на 10 кв. м. помещения должно приходится около 0,7 кВт мощности устройства.

Тепловые насосы для отопления дома вода вода.

При обустройстве отопительной системы в частном доме хорошо подойдут системы класса вода-вода. Помимо этого они смогут обеспечить жилище горячей водой. В качестве источников природного тепла подойдут различные водоёмы, подземные воды и т.д.

Тепловой насос вода вода

В основу работы насоса вода вода положен закон о том, что изменении агрегатного состояния (из жидкости в газ и наоборот) вещества, под воздействием различных факторов влечёт за собой высвобождение или поглощение энергии тепла.

Подобный тип насосов можно использовать для отопления дома даже при низких температурах окружающей среды, так как в глубоких слоях земли всё равно сохраняется плюсовая температура.

Тепловой насос вода вода

Принцип работы теплового насоса вода вода следующий:

Специальный насос гонит воду по медным трубкам системы из внешнего источника в установку.
В приборе вода из окружающей среды воздействует на хладагент (фреон), температура кипения которого от +2 до +3 градусов. Часть энергии тепла воды передаётся фреону.
Компрессор всасывает газообразный хладагент и сжимает его. В результате этого процесса температура хладагента ещё больше возрастает.
Затем фреон направляется в конденсатор, где и нагревает воду до необходимой температуры (40-80 градусов). Нагретая вода поступает в трубопровод отопительной системы. Здесь фреон возвращается в жидкое состояние и цикл начинается заново.

Стоит отметить, что приборы вода-вода используются для отопления дома площадью 50-150 кв.м.

Тепловой насос вода вода: принцип работы

При выборе устройства данного класса стоит обратить внимание на определённые условия:

В качестве источника энергии предпочтение следует отдать открытым водоёмам (легче монтаж труб), на расстоянии не более 100 м. К тому же глубина водоёма для более северных районов должна быть не менее 3 метров (на такой глубине вода обычно не промерзает). Трубы, подводимые к воде должны быть утеплены.
Жёсткость воды сильно влияет на работу насоса. Не каждая модель способна функционировать при высоких показателях жёсткости. Вследствие этого до приобретения устройства берётся проба воды и исходя из полученных результатов подбирается насос.
По типу работы агрегаты делятся на моновалентные и бивалентные. Первые отлично справятся с ролью основного источника тепла (вследствие своей большой мощности). Вторые могут выступать дополнительным источником обогрева.
С мощностью насоса возрастает его кпд, но в то же время и увеличивается потребление электричества.
Дополнительные возможности прибора. Например: корпус с шумоизоляцией, функция нагрева воды для бытовых нужд, автоматическое управление и др.
Для расчёта необходимой мощности прибора нужно общую площадь помещений умножить на 0,07 кВт (показатель энергии на 1 кв.м.). Эта формула действительна для стандартных помещений, с высотой не более 2,7 м.

Содержимое:Устройство и принцип работы грунтового теплонасоса</li>Расчет и выбор теплового насоса земля-вода</li>новы монтажа теплонасоса земля-водаВ так называемую «зеленую линию» отопительного оборудования входят станции, работающие на альтернативных видах топлива и использующие возобновляемые источники энергии. Производители выпускают солнечные коллекторы, различные виды теплонасосов. Источниками энергии для последних, становятся воздух, земля, водоемы и артезианские скважины.Тепловой насос грунт-вода, является одним из самых востребованных видов оборудования, предназначенного для отопления частных и промышленных объектов.

Устройство и принцип работы грунтового теплового насоса

Грунтовые тепловые насосы используют низко потенциальную тепловую энергию земли, для получения тепла, достаточного для отопления дома. Принцип работы заключается в совместном применении первичного и вторичного контура.Благодаря слаженной работе всей установки, грунтовые тепловые насосы для отопления дома, выполняют функции обогрева, охлаждения и обеспечения потребности в ГВС.Первичный контур работает следующим образом:После того как тепловая энергия поступила на приемник насоса, функции первичного контура заканчиваются и в работу вступает теплообменник станции. Выполняется преобразование тепловой энергии из грунтового контура.Дальнейший принцип работы напоминает тот, что используют холодильники или кондиционеры, только вместо охлаждения, устройство работает на нагрев:Грунтовые тепловые насосы для отопления дома предназначены для использования в низкотемпературных системах отопления. Рекомендуется их подключение к теплым полам.

Расчет и выбор теплового насоса земля-вода

Чтобы применение тепловых насосов с использованием теплоты грунта было эффективным, необходимо произвести грамотные расчеты и подобрать оборудование, максимально подходящее в каждом отдельном случае.Перед принятием решения потребуется определить следующее:Производительность станции напрямую влияет на оптимальную длину трубы земляного контура.При предварительных расчетах, протяженность трубы и необходимые размеры участка, достаточного для размещения коллектора, высчитывают, просто умножая отапливаемую площадь дома на 2. Следовательно, чтобы уложить горизонтальный контур для здания на 200 м², потребуется придомовая территория, равная 400 м² (существуют варианты вертикального и наклонного расположения, позволяющие расположить коллектор на меньшей площади).Если размеры и другие параметры участка позволяют уложить контур отбора тепла от грунта, переходят к выбору отопительной станции:Главным недостатком отопления насосом земля-вода является необходимость в проведении глобальных земельных работ по укладке водяного коллектора.

Основы монтажа теплонасоса земля-вода

Альтернативное отопление загородного дома на основе грунтового теплонасоса требует грамотного планирования, изготовления проектной документации, получения необходимых разрешений и проведения геодезических изысканий на участке. Только при выполнении всех этих требований, добиваются максимальной теплоотдачи системы.Монтажные работы и установку теплового насоса типа грунт – вода, осуществляют в следующем порядке:Монтаж теплового насоса является сложным технологическим процессом, практически не осуществимым своими руками. Поэтому, многие компании предлагают купить станцию «под ключ». В услугу включается полная установка, подключение и проверка работоспособности системы.

Требования к помещению под теплонасос

Насосы, берущие тепло из слоев грунта, абсолютно безопасны. Каких-либо специфических требований, относительно помещений, используемых под котельную, не существует. Практика показала, что целесообразней устанавливать станции в котельных, соответствующих следующим требованиям:

Площадь – помимо самого насоса, в помещении монтируют накопительную емкость. Размеры котельной должны позволить разместить все оборудования и обеспечить беспрепятственный доступ для обслуживания.
Электрика – теплообмен между грунтом и грунтовым теплообменником происходит за счет работы энергозависимого оборудования. Подключение выполняется в согласии с действующими правилами. Автоматы устанавливают снаружи помещения. Обязательно подключение УЗО и заземления.
Освещение – рекомендуется, чтобы в помещении было естественное и принудительное освещение.
Звукоизоляция – большинство теплонасосов, во время работы издает шум около 40 дБ. Подобная интенсивность шумовых помех возникает при работе холодильника, кондиционера или принудительной вентиляции. По этой причине, дополнительная шумоизоляция не требуется, но комната под котельную должна закрываться дверью.

Основные требования к помещениям связаны с безопасным использованием электричества и созданием необходимых условий для простого обслуживания станции.

Какую трубу использовать для теплового насоса в землю

КПД теплонасосов с контуром в земле, во многом зависит от правильного выбора трубы для водяного контура. Коллектор, уложенный в землю, должен обеспечивать беспрепятственный теплообмен. Не лишним будет обратить внимание на стоимость трубы, так как при монтаже потребуется уложить большое количество материала.Чаще всего для изготовления земляного коллектора используют виды труб, из следующих материалов:

Медь – медный земляной контур отличается высокой теплопроводимостью, что обеспечивает максимальный КПД насоса. Срок службы трубы не менее 100 лет. Материал устойчив к коррозии и воздействию рассола для грунтового контура.Широкого распространения медные системы не получили по причине высокой стоимости. Так, для отопления дома в дома в 200 м², для грунтового коллектора потребуется уложить около 400 погонных метров медной трубы. Приемлемый вариант для небольших станций.Проведение монтажа выполняется методом пайки. В качестве альтернативы можно использовать стальные трубы.
Полиэтиленовые трубы – имеют меньшую теплоотдачу, но стоят дешевле, отличаются прочностью и надежностью. Популярность труб из сшитого полиэтилена обеспечивает срок эксплуатации, достигающий 50 лет, а также простота укладки и проведения монтажных работ.

При выборе материала, рекомендуется прислушиваться к мнению проектно-монтажной организации, выполняющей установку и расчет земляного коллектора.

Организация укладки контура в грунт

Все монтажные работы по укладке коллектора в грунт выполняются исключительно после проведения предварительных расчетов и изготовления проекта. При этом учитываются следующие параметры:

Глубина укладки – промерзание грунта при использовании теплонасоса несколько снижается, но все же присутствует. Минимальное расстояние контура от поверхности составляет 1,5-2 м.
Шаг между трубами – минимальное расстояние между проложенными трубами 1 м. Допускается сокращение шага до 0,7 м при высокой теплоотдаче грунта (известняк и гранит). Расстояние между траншеями при укладке горизонтальных зондов нельзя сокращать по причине снижения показателей теплоотдачи.
Способы укладки земляного коллектора – на выбор влияют общая площадь участка, близкое расположение термальных источников, производительность системы.
Тип почвы – наибольшая тепловая емкость у каменистого грунта, песка, в районе пролегания поверхностных грунтовых вод. Наименьшие параметры у песчаной почвы, расположенной вдалеке от водоемов.

Глубина укладки земляного горизонтального контура зависит от выбранного способа прокладки труб. Тип разводки контура влияет на эффективность системы отопления. Существует три основных типа укладки:

Горизонтальный – трубопровода размещают близко к поверхности земли. Такое решение имеет относительно небольшие параметры производительности, находящиеся в пределах 30-40 Вт на каждый погонный метр контура.Глубина прокладки труб внешнего горизонтального коллектора зависит от средней точки промерзания грунта в регионе. Трубопровод углубляют ниже на 0,3-0,5 м, в результате точка залегания труб 1,3-2 м.Недостатком данного решения является то, что для использования низкопотенциальной тепловой энергии земли потребуется сделать коллектор, занимающий огромную площадь, что не всегда возможно. Требуются глобальные земляные работы по устройству наружного зонда. Сажать деревья по всей площади укладки коллектора запрещается.
Вертикальный – принцип работы теплонасоса грунт-вода оптимально соответствует теплоотдаче, получаемой от вертикальных скважин. После достижения глубины свыше 30 м, земля нагревается и стабильно поддерживает температуру +18°С. Трубы коллектора располагают вертикально. Максимальная глубина скважины 150 м.Грунтовый насос работает как кондиционер, только при условии обращения процесса охлаждения в обратную сторону. Соответственно, чем больше тепловой энергии, полученной из грунта будет поглощено, тем эффективней работает станция. Вертикальное расположение скважин обеспечивает нужным теплом и сокращает (по сравнению с горизонтальной установкой) необходимую площадь.Минусом решения является необходимость в использовании специального бурового оборудования и установок. При расчетах учитывают, что в глубоких скважинах (более 30 м) происходит ежегодное изменение температуры грунта при использовании теплового насоса грунт-вода. Со временем теплоотдача стабилизируется.
Наклонный – даже простой расчёт геоконтура теплового насоса покажет, что данное решения является наиболее правильным. Занимаемая под установку площадь участка не более 4 м², допускается бурение даже в подвале своего дома.Для начала изготавливается шахта, которую опускают на глубину 4 м. Дальше, в разные стороны бурят скважины, расположенные под углом. В подземных коллекторах закладывают трубы, соединенные с теплоприемником в доме.Чтобы избежать промерзания грунта от контура, пустоты между трубами и землей заполняют специальным строительным раствором с хорошей теплопроводностью.

После монтажа, первичный водяной контур заполняют незамерзающей жидкостью для коллектора – рассолом. Состав должен иметь следующие характеристики:В качестве рассола обычно используется пропиленгликоль. Продукт, имеющий оптимальные показатели вязкости и рабочие показатели, позволяющие сохранять параметры при температуре от +12 до -50°С. Рассольно-водяной тепловой насос может работать и на других типах жидкости. Тип рассола указан в технической документации к теплонасосу.После заполнения, проверяется наличие повреждений земляного контура. Если присутствует течь, участок заменяется, дефекты устраняются.

Вопросы и ответы о теплонасосах земля-вода

В странах ЕС, системы получили широкое распространение и эксплуатируются уже более 30 лет. Для отечественного потребителя, использование теплоты грунта в качестве низкопотенциального источника энергии для теплового насоса, является относительно новым методом отопления. Не удивительно, что, судя по отзывам консультантов компаний, продающих станции, покупатели все снова и снова задают одни и те же вопросы. В частности, следующие:Чтобы сократить время, необходимое на расспросы, ниже приводятся подробные ответы на эти и другие волнующие потребителей вопросы.

Можно ли отопить дом грунтовым насосом зимой?

Оптимальная температура грунта, достаточная для беспрерывной работы насоса 6-8°С. Таким параметрам соответствует нагрев земли, в 1,5-2 м от поверхности. Если правильно расположить контур, с соблюдением минимального шага, выхолаживание грунта не происходит. Устройство земляного коллектора позволит отапливать помещение круглый год в умеренных широтах и даже на Севере.Грунтовые тепловые насосы с закрытым циклом, преобразовывают низко потенциальную тепловую энергию, нагревая с ее помощью теплоноситель и воду для ГВС до температуры 60-65°С. Отапливать помещение лучше посредством теплых полов. В остальном, производительности насоса будет достаточно для обогрева.

Чем эффективнее обогревать дом – газом или грунтовым насосом?

Мировой уровень использования низкопотенциальной тепловой энергии земли неуклонно растет. Некоторые страны ЕС почти полностью отказались от использования газа, в пользу альтернативных видов энергии. В Германии, широко используются электростанции, работающие на тепле, получаемом от гниения отходов (используется такой же принцип работы, как и в насосах, земля – вода).Газовое оборудование имеет определенные преимущества:

Стабильная производительность – существует влияние температуры грунта на мощность теплового насоса. Котел, работающий на газе, выдает указанную тепловую энергию, независимо от времени года.
Стоимость подключения – оформление документов на газовый котел и подключение, в среднем обойдется в 1.5-2 тыс. $. Установка аналогичного теплового насоса стоит приблизительно 6000$.

На этом преимущества газового оборудования заканчиваются. Стоит отметить, что тепловой насос, даже по сравнению с экономичным котлом на газе, требует меньше расходов на энергоносители. Полная окупаемость затрат достигается уже спустя 6-8 лет, после этого станция начинает работать в плюс.Современные тепловые насосы имеют коэффициент СОР, равный 5, что соответствует выработке 5 кВт тепла на каждый киловатт потраченной электроэнергии. Опыт эксплуатации теплонасоса земля-вода доказывает, что им можно с успехом заменить традиционные газовые котлы.

Сколько стоит оборудование с установкой под ключ?

Полностью подсчитать затраты, необходимые на приобретение и установку теплового насоса, можно только после проведения осмотра участка и получения представителями компании общего представления о технических характеристиках участка и дома. На сайте расположен калькулятор, позволяющий сделать предварительные подсчеты. На стоимость установки влияет:

Себестоимость теплонасоса – станции, в зависимости от модели, производителя и мощности, в среднем обойдутся от 200 до 1200 тыс. руб. и выше.
Длина контура – приблизительный расчет длины горизонтального грунтового теплообменника можно выполнить, умножив площадь отапливаемых помещений на 2. На стоимость работ влияет тип и материал коллектора.

Несмотря на необходимость в первоначальных затратах, использование тепловой энергии грунта с помощью геозондов, полностью экономически оправдано. Вложения окупаются за счет экономичности системы и долгому сроку эксплуатации, составляющему 50-70 лет.</li>Используемые источники:

https://x-teplo.ru/otoplenie/oborudovanie/teplovoj-nasos-svoimi-rukami.html
https://kamin-expert.ru/otopitelnaya/teplovoy-nasos-dlya-otopleniya-doma.html
https://ribler.ru/otoplenie/teplovoj-nasos-dlya-otopleniya-doma-princip-raboty/
https://avtonomnoeteplo.ru/altenergiya/267-nezavisimoe-otoplenie-doma-ot-skvazhiny-teplovym-nasosom.html

Тепловой насос для отопления дома: виды, эффективность, стоимость монтажа
