Теплосчетчики ЛОГИКА 8943 (СПТ 943 и 944)

УЧЕТ ЖИДКОСТЕЙ: РАСХОДОМЕРЫ-СЧЕТЧИКИ Измерение расхода и объема жидких сред: горячей и холодной воды, загрязненной воды, сточных вод, канализационных вод, масла, дизтоплива, мазута, нефтепродуктов, растворов этиленгликоля /пропиленгликоля, химических растворов, кислот, щелочей. Серийное производство больших диаметров! Выпускается на диаметры 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм. Стабильная и надежная работа в любых тяжелых условиях! Для водоканалов, энергетических и промышленных предприятий и объектов, ЖКХ, ТЭЦ, ЦТП, водозаборов, КНС, котельных и пр. 17-ти летний опыт производства ультразвуковых приборов учета жидкостей! подробнее

УЧЕТ ТЕПЛОВОЙ ЭНЕРГИИ: СЧЕТЧИКИ ТЕПЛА, ТЕПЛОСЧЕТЧИКИ Измерение количества тепловой энергии, параметров теплоносителя: расхода, температуры, давления.Серийное производство больших диаметров! Выпускается на диаметры 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм. Стабильная и надежная работа в любых тяжелых условиях!Прекрасная бюджетная альтернатива электромагнитным теплосчетчикам! Для теплосетей, энергетических и промышленных предприятий и объектов, ЖКХ, ТЭЦ, ЦТП, котельных и пр.17-ти летний опыт производства ультразвуковых приборов учета тепла! подробнее

УЧЕТ ТЕПЛОВОЙ ЭНЕРГИИ: ТЕПЛОВЫЧИСЛИТЕЛИ Вычислители для применения в системах теплоучета, тепловых счетчиках. В комплексе теплосчетчика используются для вычисления количества тепловой энергии, регистрации параметров теплоносителя. Мы отобрали самые лучшие и популярные тепловычислители! Для теплосетей, энергетических и промышленных предприятий и объектов, ЖКХ, ТЭЦ, ЦТП, котельных и пр. подробнее

В

Продажа приборов учета жидкостей, приборов учета тепла

Наша компания является дилером фирмы «Эй Си Электроникс» (г.Чебоксары) и с 2012 года и имеет право на распространение производимой «Эй Си Электроникс» продукции на территории РФ: прибор учета жидкостей: ультразвуковой расходомер US-800 (современный аналог UFM-001, UFM 003, UFM 005, УРС-002В) и ультразвуковой теплосчетчик(со свободной конфигурацией схем учета, для открытых и закрытых систем теплоучета). За последние годы продукция «Эй-Си Электроникс» заслуженно пользуется все наибольшей популярностью у потребителей, благодаря своей доступности, соответствием практически под любые требования технических условий и проектов, а также наилучшим соотношением цена-качество. У нас Вы можете купить приборы воды и теплоносителя. Приводим полный ассортимент продукции вместе с ценой и подробной технической информацией, а также документацией и сертификатами на продукцию. Отличная цена на расходомер US800! Самая выгодная цена на теплосчетчик Энконт! Всегда в продаже более современные и отличные аналоги расходомерам Взлет, Ирвикон, ДРК, РУС, УРЖ2КМ, СУР-97 по более низким ценам, аналоги электромагнитным и вихревым расходомерам! Вашему вниманию предлагаются современные ультразвуковые счетчики под различные технические требования и условия: коммерческие приборы для учета жидкостей — предлагаем расходомеры-счетчики жидкостей ультразвуковые (для выбора необходимого расходомера см. выше), для учета тепла — теплосчетчик ЭНКОНТ, теплосчетчики Логика (производство НПФ «Логика» г.Санкт-Петербург), ТСК-7 или ТСК-5 с вычислителем ВКТ (производство вычислителей НПФ «Теплоком», Санкт-Петербург»), а также предлагаем популярные тепловычислители СПТ, ВКТ, ВТД-В, Карат, Эльф и др. На сегодняшний день мы готовы предложить более 400 модификаций счетчиков жидкости, более 100 модификаций теплосчетчиков. Все приборы сертифицированы и могут использоваться в качестве коммерческих узлов учета тепла и воды.

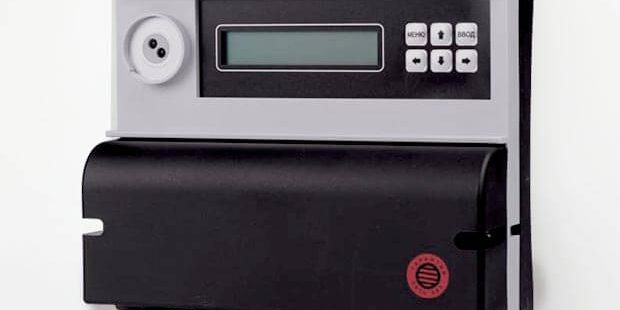

Производитель:ЛогикаМодель: Тепловычислитель логика СПТ 943.1Наличие: Нет в наличии16250 руб.Без учёта НДС: 16250 руб.

Количество

Добовить с избранноеСравнить

Тепловычислитель СПТ 943.1 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, с последующим расчетом тепловой энергии и количества воды.

Логика СПТ 943.1 рассчитаны на работу в составе теплосчетчиков, обслуживающих два теплообменных контура (тепловых ввода), в каждом из которых могут быть установлены три датчика объема, три датчика температуры и два датчика избыточного давления. Совместно с тепловычислителями СПТ 943.1  применяются:

• 3 преобразователя расхода с импульсным выходом частотой до 1000 Гц
• 3 преобразователя давления с выходным сигналом 4 — 20 мА
• 3 преобразователя температуры с характеристиками 100П, Pt100, 100M

ВНИМАНИЕ!!! Тепловычислитель СПТ943 Логика снят с производства и не доступен для заказа. В качестве аналога рекомендуем использовать тепловычислитель Логика СПТ944, либо тепловычислители других производителей. Для консультации и подбора оборудования свяжитесь с отделом продаж.

Функциональные возможности СПТ 943.1

• Обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры.
• Возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Ведение архивов изменений параметров настроечной базы данных и нештатных ситуаций.
• Возможность измерения температуры холодной воды и температуры наружного воздуха.
• Расширенная система диагностики — выбор алгоритмов обработки нештатных ситуаций.
• Формирование двухпозиционного выходного сигнала по результатам диагностики.
• Последовательный (RS232C-совместимый) и оптический (IEC1107) порты для обмена с внешними устройствами.
• Работа с телефонными и GSM-модемами.
• Считывание данных с помощью накопителя АДС90 и переносного компьютера.
• Вывод отчетов на принтер (с помощью адаптера АПС45).
• Скорость обмена 19200 бит/с.
• Регистрация внешних событий (например пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа.

Параметры архивов

• измерение объема, объемного расхода, температуры, разности температур и давления;
• вычисление количества тепловой энергии, массового расхода, массы и средних значений температуры и давления;
• ввод настроечных параметров и показания текущих, архивных и настроечных параметров;
• показания текущих, архивных и настроечных параметров на встроенном дисплее;
• ведение календаря, времени суток и учет времени работы;
• защиту архивных данных и настроечных параметров от изменений;
• коммуникацию с внешними устройствами.

Электропитание СПТ

Электропитание тепловычислителей СПТ943.1 осуществляется от встроенной батареи или от внешнего источника постоянного тока. Датчики объема, работающие при напряжении питания 3,2-3,6 В, могут получать его непосредственно от тепловычислителя.

Документация

Кол-во подключаемых датчиков
Кол-во измеряемых тепловых вводов	2
Водосчетчики и расходомеры (ВС)	3
Термометры сопротивления (ТС)	3
Преобразователи давления (ПД)	2
Контроль питания водосчетчиков	да
Относительная погрешность показаний, не более
Времени	± 0,01 %
Массы	± 0,1 %
Тепловой энергии	± (0,05 + 3/Dt) %
Абсолютная погрешность показаний, не более
Объема	± 1 ед. мл. разряда показаний
Разность температур	± 0,03 °С
Температуры	± 0,1 °С
Рабочие условия эксплуатации
Температура окружающего воздуха	от — 10 до 50 °С
Относительная влажность воздуха при 35°C, не более	95 %
Атмосферное давление в диапазоне	от 84 до 106,7 кПа
Переменное магнитное поле частотой 50 Гц, не более	400 А/м
Механическая вибрация частотой 10-55 Гц с амплитудой смещения	до 0,35 мм
Степень защиты корпуса	IP54
Внешние интерфейсы
Основной	IEC1107- и RS232-совместимые порты
Параметры электропитания
Напряжение питания от встроенной литиевой батареи	3,6 В
Расчетный ресурс встроенной батареи, лет	10 лет
Доп. батарея	под заказ
Типы и параметры архивов
Часовые	2000 часа
Суточные	400 суток
Месячные	100 месяцев
Показатели надежности
Межповерочный интервал	4 года
Средняя наработка на отказ, не менее	75 000 ч.
Средний срок службы, не менее	12 лет
Гарантия завода-изготовителя	4 года
Габариты и вес прибора
Габаритные размеры, мм	208х206х87 мм
Вес прибора, кг	0,95 кг

Многие пользователи не имеют понятия, что тепловой вычислитель кардинально отличается от теплосчетчика. Прибор выполняет несколько другую функцию: он создан не только для контроля за потребленным ресурсом, но и для записи показаний за определенный период времени.  Тепловычислитель в системе отопления жилища не просто устанавливает потребленные объемы, но и фиксирует изменения параметров за определенный период времени. Данные могут сохраняться в памяти устройства, с ними можно производить разнообразные операции, вычислять параметры, осуществлять анализ работы оборудования. Это удобно, когда применяется нестандартное оборудование, так как неправильные результаты становятся причиной перерасхода тепла или его недостачи. Предприятия получают определенную экономическую выгоду, приобретая тепловычислители. В основном производители сориентированы на промышленное использование прибора. Но каждый пользователь при желании имеет возможность установить в жилище прибор учета. Оборудование предназначается для учета, регистрации, дистанционного контроля за параметрами теплоносителя. Работает в составе комплексного средства измерения в системах отопления, водоснабжения. Измерение теплоты осуществляется в разных единицах: гигакалориях, киловаттах в час.

Описание

Тепловычислитель

Тепловычислители устанавливаются в частных жилищах и на крупных государственных объектах. Это позволяет контролировать потребление тепловой энергии и особенности ее распределения. Тепловычислители монтируются в системах, носителями которых являются вода или пар. Многофункциональное оборудование предоставляет показания с учетом измерения температуры, давления, расхода теплоносителя. Существует много моделей тепловычислителей. Среди ассортимента продукции заслуживает внимания измеритель СПБ. Он представлен широким модельным рядом. Независимо от марки, вычисление производится согласно действующим стандартам. Каждый прибор отличается высоким качеством, надежностью и функциональностью. Теплосчетчики СПБ имеют многоуровневую защиту от несанкционированного вмешательства в работу прибора.

Тепловычислитель СПТ 944.2 соответствует стандартам ГОСТ. Прибор поддерживает одиннадцать фиксированных схем, имеет подключаемые датчики, три порта, есть возможность передавать информацию по интернету. Прибор имеет малогабаритные размеры, весит чуть меньше килограмма, 950 грамм. Питание происходит при помощи постоянного внешнего тока и встроенной батареи. Устройство корректно работает при температуре от десяти градусов мороза до пятидесяти градусов тепла. Временной промежуток между поверками составляет четыре года. Производитель предоставляет семь лет гарантии на прибор. Продолжительность срока службы устройства около пятнадцати лет.

Тепловычислитель СПТ 941.20 имеет вмонтированный блок питания и предназначается для функционирования как компонент теплового счетчика.

Необходим для снятия показаний с учетных приборов, температурных датчиков и измерительных приборов давления. Собранные сведения устройство трансформирует в количество потребленного ресурса.

На данный момент тепловычислитель СПТ 943.1 больше не выпускается. Его аналог — СПТ-944. Двухканальный датчик предназначается для автоматизированного контролирования за потреблением тепла. Является прибором, рассчитанным для работы в любых системах водяного теплоснабжения.

Тепловычислитель СПТ 962.2 – двухканальное оборудование для автоматизированного контроля за потреблением теплоты, производится компанией Логика. На прибор предоставляется семилетняя гарантия. Как теплоресурс используется вода, пар, жидкость с тепловыми и физическими характеристиками воды, конденсат. Тепловычислитель применяется как комплекс систем водоснабжения и канализации. Прибор используется для коммерческого учета за потребленными ресурсами. Устройство соответствует стандартам ГОСТ и внесено в реестр рекомендованных измерительных приборов. К тепловычислителю могут одновременно подключаться различные преобразователи, подробно информация описана в инструкции к прибору. Важные сведения архивируются. Существуют часовые, суточные и месячные архивы. Также фиксируются диагностические сообщения с указанием времени и проблемы, которые могут возникать в процессе работы. Устройство оснащено двухуровневой защитой: паролем и пломбой. Информация во время поверки не может корректироваться или изменяться, так как имеется дополнительная защита паролем пользователя. Вес прибора – два килограмма. Корректная работа оборудования возможна в диапазоне температур от десяти градусов мороза до пятидесяти градусов тепла. Имеется надежная защита от проникновения в устройство пыли и влаги. Продолжительность службы прибора составляет пятнадцать лет. Осуществлять поверку необходимо каждые четыре года.

Тепловычислитель СПТ 941.20

Тепловычислитель СПТ 943.2–двухканальный образец, предназначенный для автоматизации учета потребления теплового ресурса. Устройство является компонентом тепловых счетчиков открытых и закрытых систем водяного теплоснабжения. Некоторое время назад данная модель перестала выпускаться. На смену этому пришел тепловычислитель СПТ 944. Новая модель обладает большим количеством датчиков, имеет расширенные технические возможности, обладает усовершенствованной системой диагностики. Аппарат поддерживает любые типы тепловых нагрузок.

Тепловычислитель СПТ 963.2 – многофункциональный датчик для учета теплоты и регулирования теплоснабжения. Предназначается для коммерческого контроля за тепловой энергией. Устройство характеризуется высокими возможностями, техническими и метрологическими характеристиками. На данный момент – это флагманский прибор, не имеющий прямых аналогов в системе приборов учета. Устройство имеет массу преимуществ: не зависит от энергии, имеет архивы данных, возможность регулировки режимов теплоснабжения, порты для передачи информации. Устройство является лидером по количеству входов. Универсальность прибора объясняется его возможностями обслуживать системы теплоснабжения потребителя или поставщика. Встроенные алгоритмы обеспечивают регулирование режимов теплоснабжения. Кроме привычного учета информации, тепловычислитель производит регулирование с учетом погоды и температуры воздуха окружающей среды. Измеряемый ресурс тепловычислителя СПТ 963 – вода, пар и другие жидкости с характеристиками воды. Прибор характеризуется небольшими размерами, имеет вес два килограмма. Тепловычислитель является надежным, поскольку среднее время работы устройства составляет около восьмидесяти пяти тысяч часов. Временной промежуток между поверками – четыре года. Средний срок службы оборудования – пятнадцать лет.

Тепловычислитель СПТ 961.2

Тепловычислитель СПТ 942 – двухканальный прибор, предназначенный для автоматизации учета теплопотребления. Является частью тепловых счетчиков, применяется в любых системах водяного теплоснабжения. Это малогабаритное устройство, имеет вес семьсот пятьдесят грамм. Изделие входит в государственный реестр измерительных приборов и рекомендовано для использования. Помогает измерять и учитывать тепловую энергию, преобразовывая входные сигналы в показания. Электропитание производится от батареи из лития, что делает прибор энергонезависимым. Ресурс батареи зависит от режима использования и составляет от двух до двенадцати лет. Кроме батареи, питание может осуществляться от дополнительного источника напряжением от девяти до двадцати четырех Вольт. Информация собирается в архиве, предусмотрено часовое, суточное и месячное архивирование. Информация может выводится на экран устройства. Корректная работа прибора обеспечивается в диапазоне температур от десяти градусов мороза до пятидесяти градусов тепла. Предусмотрена влаго-пылевая защита. Средняя продолжительность работы устройства составляет около семидесяти пяти тысяч часов. Время между поверками – сорок восемь месяцев. Гарантийный срок составляет пять лет. Продолжительность службы устройства – двенадцать лет.

Тепловычислитель СПТ 961.2 – устройство для систем теплоснабжения любого типа. Активно используется как часть теплового счетчика для водяных и паровых систем теплоснабжения, где теплоресурсом является вода, конденсат, перегретый или насыщенный пар. Прибор преобразует выходные сигналы датчиков расхода, температуры и давления теплоносителя. Оборудование зафиксировано в государственном реестре измерительных приборов. Теплоноситель для данного тепловычислителя – вода. Достоинством приборов данной модели является наличие режима смещения нуля и компенсация перепадов давления. Основная информация архивируется.

Есть три типа сохранения сведений: часовые, суточные и месячные архивы.

Ведется контроль полного времени работы, перерывов в электропитании. Информация надежно защищена, так как сохраняется даже при отсутствии питания. В случае полного выхода из строя, вся информация может быть восстановлена. Все необходимые данные могут выводиться на табло устройства или передаваться на персональный компьютер. Существует защита против изменения данных. Имеет высокоуровневую защиту против проникновения в прибор влаги и пыли. Временной промежуток между поверками составляет четыре года. Срок службы тепловычислителя – двенадцать лет. В сочетании с другими приборами может использоваться для комплексного автоматизированного учета электроносителей на уровне крупных предприятий.

Технические характеристики

Тепловычислители Логика СПТ используются для измерения энергии тепла, расхода, объема, массы, температуры и давления воды, пара, передаваемых к потребителю по трубопроводам. Технические характеристики оборудования имеют незначительные различия в зависимости от модели. Измеряемый ресурс– вода и пар. Устройство состоит из таких основных элементов:

• Основные и первичные преобразователи расхода.
• Встроенные преобразователи.
• Температурные преобразователи, преобразователи давления.

Тепловычислители Логика СПТ

Теплосчетчики обеспечивают:

• Измерение основных параметров тепловой энергии.
• Архивирование полученных значений. Информация предоставляется за час, сутки, месяц.
• Архивирование информации о нестандартных ситуациях и изменениях параметров настройки.
• Ввод настроек.
• Отображение текущих, заархивированных, настроенных данных.
• Защита информации от изменений.
• Связь со внешними устройствами через специальные порты.

Теплосчетчик осуществляет разнообразные измерения:

• Давление от нуля до восьми МПа.
• Температуру от пятидесяти градусов мороза до трехсот градусов тепла.
• Объем, массу.
• Энергию тепла и мощность.

Погрешность показателей по любым параметрам зависит от классности теплосчетчиков.

Тепловычислитель СПТ 962.2

Независимо от модели (СПТ 942, 961м, 944 и другие), предусмотрены такие условия эксплуатации:

• Диапазон температур внешней среды от пяти до пятидесяти градусов выше нуля.
• Влажность воздуха до восьмидесяти процентов.
• Атмосферное давление от до ста шести кПа.
• Электропитание 220 В, с незначительным отклонением.
• Средняя продолжительность работы– тридцать пять тысяч часов.
• Заявленный термин службы устройства – двенадцать лет.

Питание прибора происходит от литиевой батареи или от внешнего источника питания.

Тепловычислитель предоставляет пользователю информацию о происходящем на объекте. Прибор дают информацию о семидесяти внештатных ситуациях, которые могут возникнуть во время эксплуатации прибора. Диагностика поучается полной, достоверной и надежной.

Теплосчетчик используется в быту и промышленной сфере.

Поверка

Поверка выполняется для каждой модели при выпуске с производства, при эксплуатации и после ремонтных работ. Во время использования прибора поверка осуществляется каждые четыре года.

Существует возможность произвести поверку без крышки монтажного отсека. Поверка производится с использованием компьютера.

Процедура осуществляется в несколько этапов:

• Внешний осмотр прибора. На этом этапе проверяется наличие паспорта на устройство, сохранность пломб, сохранность маркировки.
• Опробование. Проверяется обеспечение защиты данных от изменения.
• Определение соответствия погрешности допускаемым параметрам.
• Проверка показаний температуры.
• Проверка показаний давления.
• Проверка суточных архивов.

Результаты поверки заносятся в паспорт устройства в соответствующую колонку с указание результата и даты. Информация должна быть заверена проверяющим и скреплена оттиском клейма. В конце поверки, независимо от результатов, осуществляется сброс архивов.

Информация о сертификате

Государственный комитет по стандартизации и метрологии подтверждает соответствие прибора и его высокое качество Сертификатом об утверждении средств измерений.

Паспорт устройства содержит необходимую информацию об особенностях и характеристиках прибора.

Тепловычислитель СПТ943 — двухканальный прибор, предназначенный для автоматизации учета теплопотребления. СПТ943 рассчитан на работу в составе теплосчетчиков для открытых и закрытых систем водяного теплоснабжения.

Тепловычислитель удовлетворяет требованиям ГОСТ Р 51649-2000, ГОСТ Р 51522-99, ГОСТ Р 51350-99. В основе алгоритмов вычисления тепловой энергии и массы теплоносителя лежат рекомендации МИ 2412-97 и В«Правила учета тепловой энергии и теплоносителяВ».

Руководство по эксплуатации СПТ943

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• Обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры.
• Возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.
• Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.
• Ведение архивов изменений параметров настроечной базы данных и нештатных ситуаций.
• Возможность измерения температуры холодной воды и температуры наружного воздуха.
• Расширенная система диагностики — выбор алгоритмов обработки нештатных ситуаций.
• Формирование двухпозиционного выходного сигнала по результатам диагностики.
• Последовательный (RS232C-совместимый) и оптический (IEC1107) порты для обмена с внешними устройствами.
• Работа с телефонными и GSM-модемами.
• Считывание данных с помощью накопителя АДС90 и переносного компьютера.
• Вывод отчетов на принтер (с помощью адаптера АПС45).
• Скорость обмена 19200 бит/с.
• Регистрация внешних событий (например пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа.
• Емкое табло — две строки по 20 символов, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов.

Подключаемые датчики:

• шесть термопреобразователей сопротивления 100 П;
• четыре преобразователя давления с выходным сигналом 4 — 20 мА;
• шесть преобразователней расхода с числоимпульсным выходным сигналом частотой до 1000 Гц.

Проведенное тестирование работы тепловычислителя СПТ943 в ЕКС.рф показало точность передаваемых данных и полную идентичность показаний самих приборов учета и значений, полученных удаленно с помощью системы ЕКС (Интернет-диспетчерскаяВ® ЕКС).

Успешно сертифицированы для работы в

системах On-line мониторинга и диспетчеризации ЕКС АТМ!

Главная страница→Продукция→1. Теплоучет→1.3. Тепловычислители→1.3.1. Многоканальные тепловычислители→ СПТ 943 тепловычислитель

епловычислители СПТ 943 сняты с производства в 2016 г.

Аналоги СПТ 944 и СПТ 961.

Тепловычислитель СПТ 943 двухканальный предназначенный для автоматизации учета теплопотребления в составе теплосчетчиков для открытых и закрытых систем водяного теплоснабжения в составе универсального многоканального* теплосчетчика.

Тепловычислитель СПТ 943 удовлетворяет требованиям ГОСТ Р 51649-2000, ГОСТ Р 51522-99, ГОСТ Р 51350-99. В основе алгоритмов вычисления тепловой энергии и массы теплоносителя лежат рекомендации МИ 2412-97 и «Правила учета тепловой энергии и теплоносителя».

Стоимость универсального тепловычислителя СПТ 943 зависит от вида модификации (с RS485 или без) и цен на доп. оборудование:

Описание модификации	Обозначение при заказе	Цена* руб, без нал.
Вычислитель количества теплоты СПТ 943 (базовая мод.)	СПТ 943 тепловычислитель	14 300

*- Все цены на СПТ 943 теплосчетчики указаны на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Функциональные возможности тепловычислителя СПТ 943:

— Обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры.

— Подключаемые датчики:

— Возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.

— Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.

— Ведение архивов изменений параметров настроечной базы данных и нештатных ситуаций.

— Возможность измерения температуры холодной воды и температуры наружного воздуха.

— Расширенная система диагностики — выбор алгоритмов обработки нештатных ситуаций.

— Формирование двухпозиционного выходного сигнала по результатам диагностики.

— Последовательный (RS232C-совместимый) и оптический (IEC1107) порты для обмена с внешними устройствами.

— Работа с телефонными и GSM-модемами.

— Считывание данных с помощью накопителя АДС90 и переносного компьютера.

— Вывод отчетов на принтер (с помощью адаптера АПС45).

— Скорость обмена 19200 бит/с.

— Регистрация внешних событий (например пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа.

— Емкое табло — две строки по 20 символов, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов.

Метрологические характеристики СПТ-943:

Пределы погрешности при измерении:

Пределы погрешности при вычислении:

Эксплуатационные показатели СПТ-943:

Возможные ошибки при оформлении заказа на тепловычислители СПТ 943

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на СПТ 943, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).

Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС. Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.

Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.

Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)

Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

Универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).— Паспорт ТС, руководство по эксплуатации. Дополнительные опции:— Преобразователи температуры (термометры сопротивления платиновые технические).— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД. преобразователей расхода и датчиков давления.— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей — Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода. — Шкафы монтажные, щиты приборные, станины и стойки. — КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики. — Оборудование и системы для удаленной диспетчеризации — Периферийные устройства сбора и передачи данных: модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование. — Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО). — Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) универсального многоканального  вычислителя тепловой энергии/количества тепла ВКТ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт тепловычислителя ВКТ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Copyright © ТЕПЛОПРИБОР.рф 2015-2018 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт.,ред.-ФМВ; соавторы ТК/КЭУ, КЦ-М10/П0. ГК Теплоприбор — производство и продажа КИПиА: Теплосчетчики-ТС и тепловычислители (вычислители количества теплоты/тепловой энергии ВКТ).См. тех.описание/характеристики ВКТ, прайс-лист (оптовая цена), форму заказа (как правильно выбрать, заказать и купить) универсальный многоканальный тепло-вычислитель по цене производителя; проверить наличии на складе в Москве, см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ (прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Теплоучет).

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

вернуться в начало страницы

Цена: от 14300 руб.

Наличие на складе: Нет в наличии

Технические характеристики СПТ 943 кратко: вычислитель количества теплоты СПТ 943 (тепловычислитель) для параметров воды; каналы: 6T+6V+4P; интерфейс RS232C-совместимый и оптический IEC1107; Тос от -10 до 50 °С; защита IP54, питание 12 В.

*- Все цены на универсальные многоканальные вычислители количества теплоты СПТ-, тепловычислители СПТ- и другие указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости доп. опций и оборудования, КМЧ, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке теплоучета имеются дешевые некачественные копии вычислители количества тепла/ тепловычислители СПТ- и др.: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, не внесенные в базу, без дополнительных опций, монтажно-присоединительных частей; поэтому, возможно даже имеющие более низкую цену.

Распечатать страницу

Заказать онлайн

Используемые источники:

• http://www.teplovodouchet.ru/doc/logika/teplovychislitel_spt-943/spt943_manual.pdf
• https://kommuchet.ru/teplovychislitel-spt-943-1
• https://schetchik-info.ru/teplovychisliteli-spt/
• http://eks-monitor.ru/podkluchitsya_04/podderzhivaemoe-oborudovanie/_hranilische/teplovychislitel-spt943.html
• http://xn--90ahjlpcccjdm.xn--p1ai/catalog/spt-943/
