Теплоизоляция воздуховодов: как устроена и для чего необходима?

Вентиляция относится к коммуникациям, монтаж которых планируется еще на этапе создания проекта строительства частного дома. Это обосновано элементарными санитарно-гигиеническими требованиями. Без полноценного воздухообмена комфортное проживание просто невозможно.

Мы расскажем, как утеплить трубу вентиляции для обеспечения ее нормальной работы в зимний период. Из представленной нами статьи вы узнаете, какие теплоизоляционные материалы отвечают современным требованиям. Поймете, как выбрать наилучший вариант для утепления.

Заинтересованные домашние мастера у нас найдут краткие инструкции по монтажу теплоизоляционного барьера. Те, кто решил самостоятельно произвести утепление вытяжки, получат проверенную на практике информацию. Соблюдение наших рекомендаций – гарантия успешного результата.

Назначение теплоизоляции воздуховодов

Устройство вентиляционных каналов и воздуховодов подчиняется техническим правилам, которые диктуют выбор труб, их размещение, способы соединения и обязательную теплоизоляцию, если коммуникации проходят по неотапливаемым участкам.

Вентиляционные трубы проходят по всему пространству дома: начинаются в подвале, который часто используют в качестве технического или подсобного помещения, и заканчиваются над кровлей.

Не все помещения дома отапливаются. Зачастую в подвале и на чердаке устанавливается низкая температура, которая и вызывает проблемы, главные из которых – потеря тепла и образование конденсата.

Схема вентиляции в частном доме. Если небрежно отнестись к теплоизоляции чердачного помещения и кровли, то придется приложить больше усилий для утепления воздуховодов, расположенных под крышей

Правила обустройства вентиляции изложены в СНиП 41-01-2003. Там же можно почерпнуть информацию об отоплении и кондиционировании в целом.

Тепловая изоляция воздуховодов бытовой вентиляции выполняет 4 функции:

Галерея изображенийСтенки пластиковых или металлических воздуховодов контактируют с внешней средой, которая может значительно снизить температуру воздуха внутри трубВзаимодействие теплого воздуха с холодной поверхностью коммуникаций вызывает выпадение осадка. Влага разрушительно действует на материал труб, просачивается внутрь помещенийВ случае возникновения пожара огонь быстро распространяется по воздуховодам по территории всего дома, если они не защищены должным образомДвижение воздуха внутри труб часто порождает посторонние звуки и создает вибрации. Снизить уровень шума помогает правильный монтаж коммуникаций и применение шумоподавляющей теплоизоляцииФункция #1 – снижение теплопотерьФункция #2 – предупреждение образования конденсатаФункция #3 – обеспечение огнестойкостиФункция #4 – уменьшение шума и вибраций

Каждая из приведенных функций очень важна. Например, конденсат может создать большие проблемы для владельцев дома. Влага, образующаяся на внешних стенках труб, вызывает коррозию металла и за короткий срок способна привести к полной замене некоторых вентиляционных участков. На стенах чердака образуется плесень, разрушающая древесину, устанавливается неприятный запах.

Внутренний конденсат не менее опасен. По стенкам труб влага просачивается в жилые помещения и также вызывает негативные последствия: повышает общий уровень влажности, является причиной деформации деревянной мебели и отделки, появления грибка и плесени, плохого самочувствия у жильцов.

График, на котором отображена зависимость коэффициента теплопроводности современных утеплителей для вентиляции от температуры воздуха в неотапливаемых и жилых помещениях

И снижение температуры в спальнях, и посторонние шумы, мешающие спать – все это результат охлажденных вентиляционных труб. Если вам знакомы перечисленные проблемы, то вы можете справиться с ними самостоятельно, утеплив воздуховоды. А для начала нужно правильно подобрать теплоизоляционный материал.

Требования к характеристикам материалов

Чтобы утеплитель прослужил долго, раньше времени не отсырел, не покрылся плесенью и выполнял все возложенные на него задачи, он должен обладать следующими качествами.

Одна из важнейших характеристик – коэффициент теплопроводности, выражающийся в Вт/м•°С. Именно от него зависит степень охлаждения воздуха в трубах. Производители, учитывая отличающиеся условия монтажа, производят теплоизоляционные материалы различной толщины и плотности.

В таблице представлены популярные строительные материалы, применяемые для теплоизоляции воздуховодов. Пользуясь приведенными данными, можно определить зависимость коэффициента теплопроводности от плотности и толщины материала

Второй важный параметр – паропроницаемость. Если воздуховоды склонны к образованию конденсата, он в первую очередь проникает в утеплитель и повышает его влагосодержание, что увеличивает теплопроводность.

Если для утепления вы выбрали пористые, волокнистые материалы, легко впитывающие влагу, позаботьтесь о дополнительной пароизоляции. Простейший вариант – обертывание утепленного участка полиэтиленовой пленкой

Следующая характеристика – акустическая эффективность. Воздух движется внутри каналов, вызывая вибрации и шум. Работающий вентилятор также создает звуковые волны. Они по воздуху и по жесткой конструкции воздуховода передаются в окружающее пространство и создают дискомфорт для жильцов дома.

Чтобы максимально снизить уровень шума, нужно продумать конструкционные особенности воздуховодов, сделать их прямыми, с минимальным количеством поворотов. Значительно уменьшить шумность можно и с помощью шумопоглощающего утеплителя.

Не упускайте из виду и такое качество, как стойкость к биологическому воздействию. Чем меньше материал пригоден для образования колоний плесневых грибков, размножения различных микроорганизмов, тем дольше он прослужит, а вместе с ним сохранится структура и других строительных материалов – например, древесины или бетона.

Плесень вызывает не только разрушение природных материалов, но и негативно влияет на самочувствие. Если вы запланировали разместить в мансарде жилую комнату, обеспечьте нормальную температуру и уровень влажности

Для теплоизоляционного материала важен и такой параметр, как рабочая температура. Она отличается у разных утеплителей, но средним можно назвать диапазон от -35°С до +60°С.

И еще одна характеристика – санитарно-гигиенические свойства. Теплоизоляция не должна распространять токсичные, вредные для здоровья газы. С этой точки зрения ценятся материалы, имеющие в составе компоненты природного происхождения – например, войлок или минвата.

Обзор лучших современных утеплителей

На российском рынке представлены всевозможные теплоизоляционные материалы, начиная от пенопласта и стекловаты, которые используются все реже, заканчивая удобными для нанесения напыляемыми растворами.

Выбор материалов для утепления вентиляции на чердаке строится с учетом конкретных условий окружающей среды, монтажных нюансов и финансовых возможностей.

Рассмотрим, чем можно утеплить трубы домашней вытяжки, пролегающие в холодных помещениях. Предлагаем четыре варианта теплоизоляции, которые подходят для самостоятельного применения. Их характеристики соответствуют требованиям и нормам, а с монтажом справится даже новичок в строительном деле.

Вариант #1 – минеральная вата

К минвате относят абсолютно разные категории утеплителя, производимого из стеклянных, базальтовых, шлаковых волокон. Наименее эффективным и дешевым материалом считают стекловату, которая при множестве достоинств имеет не меньшее количество недостатков.

Стекловата обладает отличными шумопоглощающими и теплоизоляционными свойствами, относительной прочностью и пожаробезопасностью – рабочая температура до +450°С. Она упругая, удобная для монтажа

Но, к сожалению, этот бюджетный вариант может иметь в составе вреднейшие фенолформальдегидные смолы, чрезвычайно гигроскопичен, требует пароизоляции, а уже через 3-4 года функция теплоизоляции утрачивается примерно на 50%.

Из-за недостатков стекловата уходит в прошлое, а ее место заняла базальтовая или каменная вата. Она представлена в двух монтажных решениях: в виде матов (более тонкая – рулонов) и скорлупы, часто фольгированной.

Скорлупа больше подходит для утепления труб небольшого диаметра, вентиляционные воздуховоды на чердаке чаще оборачивают рулонной минватой.

Прочность, высокая стойкость к биологическим воздействиям и более низкая гигроскопичность базальтовой ваты объясняются тем, что она производится из расплавленных горных пород

Преимущества:

• негорючий, огнестойкий материал, рабочая температура – до +1000°С;
• коэффициент теплоизоляции – в среднем до 0,038 Вт/м•°С;
• длительный срок службы;
• минимальная деформация.

Недостатки:

• недорогие сорта могут содержать вредные связующие вещества;
• более высокая, чем у стекловаты, стоимость.

Способ монтажа цилиндров и рулонных изделий отличается. Цилиндры или скорлупа состоят из 2-х частей, которые скрепляют замковым соединением. Чтобы усилить фиксацию, швы проклеивают строительным скотчем.

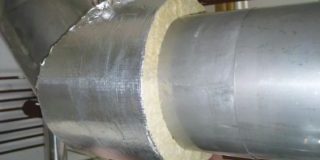

Для повышения тепло-и пароизоляционных свойств выпускают фольгированную скорлупу. Рекомендуем использовать такой тип минваты для помещений с повышенной влажностью – чердаков и холодных подвалов

Базальтовая вата в виде матов или рулонов монтируется по-другому.

Порядок работы:

• Измерить участок трубы, требующий утепления.
• Отрезать кусок теплоизоляции, подходящий по размерам.
• Обернуть трубу минватой с нахлестом, как одеялом. Если утеплитель тонкий, можно обернуть в несколько слоев.
• Закрепить «одеяло» строительным скотчем, обмотав трубу спиралью по всей длине. Вместо скотча можно использовать отожженную проволоку.

Для вентиляционных каналов прямоугольного сечения используют другой способ: «садят» маты или плиты на специальный клей.

Вариант #2 – вспененный полиэтилен

Этот материал настолько хорош, что многие производители занялись его выпуском. Утеплитель можно встретить под марками «Изолон», «Пенолон», «Тепофол». Вспененный полиэтилен чем-то напоминает поролон, но отличается крупными ячейками и техническими характеристиками.

Можно встретить различные разновидности, среди которых – фольгированный, покрытый слоем алюминиевой фольги. Его преимущества – максимальная защита от влаги, сохранение тепла.

Пример фольгированного вспененного полиэтилена – Пенофол. Фольгирование производится с одной или с обеих сторон – во втором случае увеличивается отражающая способность изолирующего материала

В зависимости от марки и толщины материал имеет коэффициент теплопроводности 0,031-0,051 Вт/м•°С, рабочую температуру – от -65°С до +100°С, водопоглощение до 1%, срок эксплуатации – 10 лет.

Преимущества:

• прочность и износостойкость;
• эластичность, удобство монтажа;
• стойкость к химическим и биологическим воздействиям;
• небольшой вес;
• возможность повторного применения.

Недостатки:

• класс горючести – 2Г, плавление происходит при температуре выше +100°С;
• высокая степень дымообразования – Д3;
• экологически вреден, разлагается в естественных условиях 200 лет.

Рекомендуем использовать сшитый полиэтилен, отличающийся от несшитого превосходящими техническими характеристиками. По европейским требованиям, применять несшитые (газовспененные) сорта запрещено.

Монтаж утеплителя производится по инструкции и практически не отличается от монтажа других рулонных материалов.

Вариант #3 – пенопласт и пенополистирол

С пенопластом знакомы многие – его до сих пор используют в упаковках бытовой техники для предотвращения поломок при перевозке. Это полимерная вспененная масса, очень легкая из-за большого количества газа в ячейках.

Пенопласт жесткий, поэтому имеет вид плит различной толщины или скорлупы из 2-х или 3-х секций. Во время монтажа части скорлупы соединяются замком шип-паз

Пенополистирол – экструдированный полистирол, в производстве которого используются те же исходные материалы, что и для получения пенопласта. Он отличается улучшенными характеристиками и стоит дороже. Разницу между этими двумя материалами можно увидеть в таблице:

Пенопласт	Пенополистирол
Коэффициент теплопроводности, Вт/м•°С	0,032-0,050	0,028-0,034
Водопоглощение, %/сутки	4/30	4/30
Предел прочности на изгиб, кгс/м²	0,07-0,20	0,40-1,00
Рабочая температура, °С	-50 … +75	-50 … +75
Срок службы, лет	25	50

Пенополистирол лучше сохранят тепло и дольше служит, к тому же для производства удобных чехлов для круглых труб используют именно его.

Преимущества:

• небольшой вес;
• стойкость к биологическому воздействию;
• невысокая стоимость.

Недостатки:

• класс горючести – Г3/Г4;
• вредное для здоровья задымление;
• возможность изоляции только круглых труб.

При монтаже скорлупы из экструдированного пенополистирола нужно знать некоторые «странности» материала, особенно при использовании клея. Пенопласт плавится от обычных клеящих растворов, поэтому для дополнительной фиксации нужно приобретать специальный клей. Как вариант – использовать скотч или полимерную монтажную ленту.

Вариант #4 – напыляемый пенополиуретан

Если раньше напыляемые средства для изоляции трубопроводов и других конструкций использовались только в промышленности, то сейчас их активно применяют и в частном домостроении, например, для теплоизоляции воздуховодов.

Пенополиуретан для бытового применения продают в небольших баллончиках. Распыление производится с помощью насадки, при этом можно регулировать горизонтальное или вертикальное направление

Теплопроводность материала – 0,019-0,04 Вт/м•°С, горючесть – Г1, срок эксплуатации – около 20 лет. Границы рабочих температур широкие – -160° … +150°С.

Преимущества:

• максимальное прилегание утеплителя к воздуховодам;
• отсутствие швов и «мостиков холода»;
• теплоизоляция конструкций даже самой сложной конфигурации;
• высокая скорость нанесения.

Недостатки:

• высокая цена;
• необходимы навыки работы с распылителем;
• при монтаже требуется защита – спецодежда, очки, респиратор.

Специальной подготовки трубного материала не требуется. Утеплитель в виде пены можно наносить как на отдельные трубы предварительно, перед их монтажом, так и на готовую конструкцию.

Пена застывает достаточно быстро, поэтому старайтесь аккуратно производить движения. Слой утеплителя должен быть однородным, равномерно распределенным, без утолщений и «проплешин»

Порядок работы:

• Надеть спецодежду, защитную маску и очки.
• Закрепить на баллоне держатель, вставить насадку.
• Повернуть насадку в нужную позицию – для горизонтального/вертикального нанесения утеплителя.
• Нанести пену на открытые участки трубопровода, используя движения вверх/вниз, слева/направо и др.
• Проверить, не осталось ли «залысин».

В результате правильного распыления на поверхности труб должен появиться плотный, прочный слой полимера.

Кроме перечисленных материалов для утепления вентиляционных каналов применяют вспененный синтетический каучук и PIR плиты. Также покупают утепленные трубы – но это происходит реже и большей частью практикуется на промышленных объектах.

Добавим, что современные материалы для теплоизоляции воздуховодов безопасны и полностью готовы для применения. Но убедиться, что товар сертифицированный и отвечает требованиям безопасности, все-таки не помешает.

Выводы и полезное видео по теме

Опыт утепления пластиковых труб на чердаке:

Применение напыляемого утеплителя «Полинор»:

Как происходит монтаж самоклеящегося утеплителя Изолон:

Сейчас вы знаете, как можно самостоятельно утеплить вентиляцию в частном доме и какие материалы подходят по всем нормативам. Но не забывайте, что правильный выбор материала не решит всех проблем: нужно грамотно и без ошибок произвести монтаж теплоизоляции.

Перед работой рекомендуем убедиться, что вентиляционная система работает на полную мощность, не загрязнена, не требует ремонта или переделки. Если неприятности происходят из-за ошибок в установке труб, никакое утепление не поможет.

Располагаете информацией по теме статьи, которой стоит поделиться с посетителями сайта? В вашем арсенале есть технологические тонкости, известные только вам? Пишите комментарии, пожалуйста, в находящемся ниже блоке, задавайте вопросы и публикуйте фотоснимки.

Необходимо понимать, что, говоря о таком процессе, как теплоизоляция воздуховодов, надо учитывать тот факт, что эти элементы системы вентиляции делятся на бытовые и промышленные. Первые используются в системах отведения воздуха жилых и офисных зданий, вторые на промышленных объектах или в зданиях с разветвленной вентиляционной сетью, где используются мощные вентиляторные установки. К примеру, в зданиях вокзалов, аэропортов, торговых центрах. Соответственно и подход к теплоизоляции в каждом отдельном случае будет индивидуальным.

Польза от утепления воздуховодов

Начнем с того, что существуют определенные строительные нормы, по которым проводятся теплоизоляционные мероприятия. Определяются они СНиПом 2.04.14-88, в котором четко обозначено, где и как надо проводить утепление вентиляции. Это в первую очередь касается неотапливаемых помещений и улицы.

Теплоизоляция вентиляционной системы осуществляется с одной единственной целью – не снизить срок эксплуатации воздуховодов.

Все дело в том, что сама вентиляция – это проветривание помещений, при котором воздух внутри здания движется со скоростью 1 м/с. А чтобы это происходило, нужно установить два отверстия (или больше), в одно из которых свежий воздух с улицы поступает внутрь сооружения, из второго отработанный выбрасывается наружу. Так вот вся конструктивная часть вентиляции – это схема развязки воздуховодов, работающей на вытяжку, то есть по ним будет перемещаться теплый воздух из здания.

В неотапливаемых помещениях или на улице теплый воздух начнет конденсировать, образую влагу на внутренних стенках воздуховодов, изготовленных из стального листа. Происходит коррозия металла, которая приводит к быстрому выходу из строя всей системы. Утепленные воздуховоды препятствуют соприкосновению теплого воздуха с холодной средой, а значит, нет конденсата.

Правила СНиП четко оговаривают, какой утеплитель, и какой толщины надо использовать, чтобы создать все условия качественной и эффективной работы системы вентиляции. А так как современный рынок предлагает огромное разнообразие теплоизоляционных материалов, то надо разобраться с ними и определить наилучший утеплитель для вентиляционных труб.

Чем утеплять

Чтобы ответить на этот вопрос, надо, как уже было сказано выше, разделить вентиляционные системы на две категории. К первой относятся инженерные сети в частных домах, в магазинах, ресторанах и других точках бытового обслуживания. То есть там, где сама вентиляционная система – это небольшая и не слишком разветвленная трубная разводка. Она работает или по естественному способу удаления воздуха, или по принудительному с помощью вентиляторов. Вторая категория – это промышленные вентиляционные сети. Они относятся только к принудительной системе.

Читайте также  Стенофлекс, как трубная теплоизоляция

Утеплитель для бытовой вентиляционной системы

Здесь несколько традиционных материалов, которые уже много лет доказали, что их не зря используют:

• минеральная вата стекловата;
• вспененный полиэтилен (пенофол), покрытый фольгой;
• пенопласт, который сегодня заменили на пенополистирольные плиты;
• асбестовые плиты или раствор.

Все выше обозначенные утеплители относятся к группе бюджетных вариантов. Две первые позиции относятся к волокнистому виду с высоким показателем гигроскопичности, то есть они быстро и легко впитывают влагу, которая их просто разрушает. Поэтому важное условие использования – гидроизоляция поверх утеплителя. Особенно это важно, если утеплитель для воздуховодов применяется на улице. Раньше для защиты использовали рубероид, сегодня применяют специальные мембраны с фольгированной поверхностью.

Что касается плит, то их устанавливают, если воздуховод имеет прямоугольное сечение.

Асбестовый раствор, как и ваты, может быть нанесен и на прямоугольные трубы, и на круглые. Если его используют на улице, то обязательное условие – установка короба, который будет закрывать утеплитель от механического воздействия. В качестве короба используют рубероид или жесть.

Утеплитель для промышленной изоляции

Здесь также можно использовать все те материалы, обозначенные в предыдущем разделе. Но есть и свои уникальные технологии. Поэтому, когда ставится вопрос, чем утеплить вентиляционные трубы, к примеру, на заводе, предлагается дополнительно несколько вариантов.

1. Использование пенополиуретана. Это двухкомпонентная смесь, которая собой представляет пену. Она наносится под давлением на воздуховоды, к которым легко прилипает и обволакивает.
2. Готовые теплоизолированные воздуховоды. Появились они на рыке относительно недавно, но быстро стали популярными за счет снижения трудозатрат и увеличения скорости проводимых монтажных работ. Производители сегодня предлагают воздуховоды с разными теплоизоляционными материалами: минвата, пенополиуретан, пенополистирол, пенофол.

Изоляция самоклеющаяся для воздуховодов помещений

Хотелось отдельно остановиться на самоклеющемся утеплителе для вентиляции, как на очень удобном варианте проведения работ своими руками. В первую очередь необходимо обозначить, что это пенофол марки «С». С одной стороны вспененный полиэтилен отделан фольгой, с другой полиэтиленовой пленкой, на которую нанесен клеевой состав. Последний закрыт еще одним слоем пленки, которую перед установкой снимают.

Самоклеящийся теплоизоляционный материал просто подрезают под необходимый размер, который должен соответствовать периметру воздуховода, а затем закрывают им трубу, прижимая руками к ее поверхности. Края утеплителя складываются внахлест до 5 см и закрываются фольгированной лентой.

Читайте также  Теплоизоляция полипропиленовых труб ГВС: все о выборе и укладке

Монтаж теплоизоляции

Рассмотрим несколько теплоизоляционных материалов в плане ответа на вопрос, как утеплить вентиляционные трубы в частном доме. С пенофолом все понятно, сразу оговоримся, что это самый простой вариант.

Утепление минеральной ватой

Утепление вентиляционной трубы минватой требует к производителю работ понимания, что этот материал является гигроскопичным. Поэтому все работы проводятся в следующем порядке.

1. Вся трубная разводка оборачивается гидроизоляционной мембраной без щелей и зазоров. Полная герметичность покрытия.
2. Наматывается минеральная вата внахлест относительно укладываемых полос. Толщина укладки определяется выше обозначенным СНиПом.
3. Поверх наматывается еще один слой гидроизоляции.
4. Если воздуховод проходит на улице, то поверх теплоизоляционного порога устанавливается короб, лучше сделанный из жести.

Кстати, установка коробов – обязательное условие сборки уличного участка, что обеспечит не только защиту системы, но и эффективный воздухообмен внутри здания.

Если вентиляционная труба не круглого сечения, а прямоугольного, то можно для ее утепления использовать минеральную вату в матах. Их подрезают под необходимые размеры, обкладывают ими трубу и стягивают хомутом, скотчем или вязальной проволокой. Гидроизоляция укладывается обязательно. Здесь важно плотно уложить куски ваты, чтобы между ними не оставалось промежутков. Самое неудобное место – это внешние углы воздуховодов. Их после стягивания основного теплоизоляционного покрытия заполняют кусками материала, вырезанного из мата под требуемые размеры.

Утепление пенополистиролом

Пенопласт или пенополистирол – это плитный материал, поэтому им утепляют вытяжку прямоугольного сечения. Технология теплоизоляции вентиляционных труб точно такая же, как и в случае с матами минваты. Единственное, что можно отметить, это необязательная укладка гидроизоляционных слоев, то есть их использовать можно не всегда. Все зависит от плотности используемого материала, которая варьируется в пределах 40-75 кг/м³.

Чем плотнее материал, тем его способность не впитывать влагу выше.

К примеру, для ППС-40 лучше укладывать гидроизоляцию, для ППС-60 ее можно уже не использовать. И еще один момент, касающийся утепления вентиляционных труб на чердаке, как в неотапливаемом помещении. Это плотная стыковка плит утеплителя с заполнением щелей и зазоров монтажной пеной.

Теплоизоляция пенополиуретаном

Как уже было сказано выше, пенополиуретан в основном используется для утепления вентканалов на промышленных объектах. Это удовольствие не из дешевых, к тому же, для проведения работ требуется специальное оборудование, с помощью которого происходит смешивание двух компонентов.

Читайте также  Полезная информация об утеплителе для труб из вспененного полиэтилена

Сегодня производители теплоизоляции предлагают компактные установки, которые стали использовать для утепления вентиляционных труб на крыше, в чердачных помещениях частных домов. Продаются они в строительных магазинах, и общий комплект весит всего 30 кг. Такой установки достаточно, чтобы запенить небольшого размера трубную разводку.

Главная задача производителя работ – это точно соблюсти правила и требования пользования оборудованием с учетом норм техники безопасности. Перед тем как утеплить вентиляционную трубу пенополиуретаном, необходимо изучить инструкцию к применению и строго следовать ее требованиям.

Теплоизоляционные цилиндры

Утепление вентиляционных труб можно провести с помощью специальных цилиндров (скорлуп), которые изготавливаются из минваты, пенополистирола, пенополиуретана и пенополиэтилена. Используют их только для круглых труб. Подбираются они по диаметру и представляют собой несколько разновидностей:

• Цельный с продольным разрезом;
• Состоящий из двух частей;
• Трех;
• Четырех.

Тип цилиндра выбирается с учетом диаметра воздуховода. Чем он больше, тем больше частей у скорлупы. К примеру, пластиковая труба диаметром 110 мм, которая часто используется в системе вентиляции частных домов, закрывается цилиндром первой позиции. Его просто раскрывают по зазору и надевают на трубу, скрепляя скотчем.

Утепленные трубы для вентиляции по такой технологии – это гарантия эффективной их защиты, плюс простота проведения работ. Необходимо добавить, что выход воздуховода на улицу, а также уличный участок можно утеплять цилиндрами. Единственное требование – это установка защитного короба.

Что касается ценовой составляющей утепляющего материала, то надо отметить, что самые дешевые здесь скорлупы из минваты, полиэтилена и полистирола. Самые дорогие из пенополиуретана. Сегодня производители предлагают материал данного типа из вспененного каучука. Утепленные вентиляционные трубы им – это наилучший, но очень дорогой вариант.

Выводы

Итак, выбирая утеплители для труб вентиляции, необходимо учитывать форму и размеры последних. Не забываем и о простоте проводимых работ, если они проводятся своими руками.

Лучше отдать предпочтение пенофолу, чем возиться с пенополистирольными плитами, подрезая и подгоняя их под размеры воздуховодов.

Конечно, цена теплоизоляции для вентиляции также будет играть немаловажную роль. Поэтому рекомендуется выбирать оптимальный вариант соотношения цены и теплопроводности. Вернемся к тепловой изоляции воздуховодов пенофолом. К примеру, теплопроводность минвата-пенофол: 0,045-0,049 Вт/м К, то есть практически одинаковая. Цена минвата-пенофол за 1 м²: 1200-100 руб. Вот вам и разница.

Теплоизоляция воздуховодов относится к важным элементам обустройства системы вентиляции, так как способствует улучшению функциональных характеристик оборудования. Для утепления вытяжных труб применяют ряд традиционных материалов и новые технологии. Чтобы самостоятельно выполнить теплоизоляцию воздуховодов, необходимо правильно произвести расчеты и подобрать рациональный вариант утеплителя.

Функции теплоизоляции

Термозащита труб вентиляции позволяет исключить образование конденсата на внутренних стенках канала. Это особенно важно на участках шахты с существенной разницей температур выводимых потоков и наружного воздуха. Среди преимуществ теплоизоляции прогонов воздухообмена отмечают следующие моменты:

• увеличивается эксплуатационный ресурс оборудования. Устраняется риск коррозии из-за накопления влаги на внутренних поверхностях труб, и это положительно отражается на сроке службы узлов системы воздуховодов;
• улучшается функциональный потенциал вентиляционного канала, так как отсутствием конденсата и резкой разницы температур внутренней и наружной среды обуславливается надлежащая сила естественной тяги в трубе;
• снижается шум от работы вентилятора, так как теплоизоляционные материалы располагают высокими свойствами звукопоглощения.

Теплоизоляция воздуховодов выполняется как на уличных участках системы, так и при проходе через неотапливаемые помещения и холодный чердак.

Показания к утеплению воздуховодов

Чаще всего мотивируют к срочным действиям по утеплению вентсистемы следующие факторы:

• образование ржавчины на трубах;
• нарушение герметичности канала воздухообмена;
• снижение интенсивности притока свежего воздуха;
• обнаружение влаги на стенах и зоне перекрытий по пути прохождения вентиляционного оборудования.

Специалисты отмечают, что лучше утеплить воздуховоды в процессе прокладки магистрали, чтобы обеспечить эффективную работу и долговечность оборудования.

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

• бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
• промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

• минеральная вата;
• пенопласт;
• вспененный полиэтилен – пенофол – с фольгированным покрытием;
• асбест в виде раствора или плит.

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Пенопласт

Пенополистирольные плиты актуальны в теплозащите вентканалов квадратного или прямоугольного сечения.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

• стекловата;
• базальтовая вата;
• каучук;
• вспененный полиэтилен;
• пенополистирол;
• пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Критерии выбора материала

Выбирают утеплитель для систем воздуховодов с учетом следующих моментов:

• условия применения. К примеру, в отдельных случаях наружный участок вентканала достаточно оборудовать кожухом из вспененного полиэтилена. Однако для регионов с суровыми климатическими условиями в приоритете основательное утепление каменной ватой с фольгированной мембраной;
• геометрия канала воздуховода. Трубы круглого сечения сложно оборудовать с помощью теплоизоляционных плит, при этом рулонным утеплителем легко обматывать, в том числе, и прогоны прямоугольной формы;
• нюансы маршрута магистрали. На участках прохождения труб через перекрытия сложно работать с рулонным материалом, здесь в приоритете применение сборно-разборной скорлупы.

Также при выборе материала учитывают размерные характеристики канала воздухообмена, стоимость изоляции и уровень сложности монтажа.

Принципы и правила проведения теплоизоляционных работ

Особенности теплоизоляции воздуховодов:

1. Трубу, проходящую через неотапливаемый чердак и сквозь кровельную систему, утепляют на всем протяжении от плит перекрытия и до наружного – уличного – периметра.
2. Отрезок вентсистемы, проходящий через технические зоны и неотапливаемые помещения, нуждается в качественной теплоизоляции.
3. Участок канала за пределами отапливаемого помещения, выводимый через наружную стену, утепляют от точки вывода и до дефлектора.

По регламенту приточная подогреваемая система вентиляции обеспечивается теплоизоляцией на всем протяжении магистрали.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт. Также важно подготовить хомуты и другой крепеж в требуемом количестве.

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

Содержание статьи:

Вентиляция принадлежит к основным системам жизнеобеспечения человека. Ее правильная работа обеспечивает чистый воздух в помещении. Чтобы система функционировала продолжительно, ее обязательно нужно утеплить. Это граница соприкосновения холодного и теплого воздуха и как следствие область возникновения конденсата. Теплоизоляция воздуховодов – это обычная защитная процедура, без которой не происходит ни одно строительство.

Польза и недостатки

Утепление вентиляции предупреждает образование конденсата и плесени

Тепловая изоляция воздуховодов обладает такими преимуществами:

• предупреждение образования конденсата на поверхностях (внешних, внутренних) и всех негативных последствий, которые он влечет за собой;
• уменьшение теплопотерь;
• защита от шума, возникающего при работе вентиляции;
• обеспечение огнестойкости с целью избежать распространения огня, если случится возгорание.

К недостаткам можно отнести:

• немалые затраты;
• при неправильном выполнении работ по теплоизоляции воздуховода или использовании некачественных материалов возможно возникновение плесени и грибков, что опасно для здоровья;
• используемый утеплитель может выделять вредные для людей вещества.

Теплоизоляция вентиляционных воздуховодов ускоряет движение воздуха вверх, за счет чего улучшается качество работы всей системы.

Основные виды утеплителей

Утепление воздуховода минеральной ватой в фольгированной оболочке

В качестве утеплителя для вентиляции используются разные виды материалов, отличающиеся свойствами и характеристиками:

1. Минеральная вата. Утеплитель эффективно выполняет свою задачу, обеспечивая надежную теплоизоляцию. Минеральная вата совсем не горит, что соответствует предписаниям пожарной безопасности. В ней не возникает плесень и не заводятся грибки. При всем этом материал имеет доступную цену.
2. Стекловата. Волокно имеет много общего с минеральной ватой (свойства, технология получения), но также обладает иными характеристиками. Благодаря волокнистой структуре материал из стекловаты считается отличным звукоизолятором. Он имеет высокую химическую стойкость, негигроскопичный, не выделяет токсичные вещества, в нем отсутствуют коррозионные агенты. Материал негорючий.
3. Вспененный полиэтилен. Выпускают в виде 10-ти миллиметровых листов, скорлуп, жгутов. На первых может присутствовать фольгированное покрытие. Такой полиэтилен считается самым дешевым материалом для изоляции. Из недостатков: не переносит высокие температуры, ультрафиолет, горит. Плюсы: не поглощает влагу, прочный, пластичный.
4. Пенополиуретан. Такой утеплитель для вентиляционных труб устойчив к влаге, прочный, долговечный, но не переносит воздействие ультрафиолета. Диапазон рабочих температур – (-60 – 80 °С). Пенополиуретан является хорошим теплоизолятором с доступной ценой.

Пенополиуретан

Вспененный полиэтилен

Базальтовая вата

Стекловата

Главная характеристика теплоизоляции для вентиляции – показатель теплопроводности. Он обязательно должен быть одним из самых низких.

Устройство изоляции воздуховодов

Стыки на фольгированном материале проклеивают алюминиевым скотчем

Образование конденсата при эксплуатации вентиляционных систем считается серьезной проблемой. Образуются капли воды, способные повредить стены, половые покрытия, потолки. Со временем под влиянием конденсата воздуховод выходит из строя.

Избежать выпадения конденсата возможно при помощи устройства изоляции необходимой толщины, что позволит обеспечить показатель температуры на внешней изоляционной поверхности не ниже, чем в помещении. Особенность такой конструкции: наличие пароизоляционного слоя, защищающего утеплитель от влаги. Для этого часто применяют фольгированные покрытия. В качестве основной части изоляционного слоя используют минеральную вату, базальтовое волокно, полиэтилен и другие.

Стыки изоляционного слоя требуется тщательно проклеить фольгированной лентой. Дополнительная фиксация рулонной изоляции выполняется проволокой или стальной лентой.

Огнезащитная изоляция

Базальтовая вата – самый огнестойкий материал

Вентиляционные воздуховоды часто соединяют разные типы помещений. Поэтому они обязательно должны быть защищены противопожарным изоляционным материалом. Такие мероприятия требуются для предупреждения повреждений воздуховодов огнем в случае возникновения пожара в здании.

Для оборудования противопожарной изоляции применяют:

1. Минераловатные прошивные маты и плиты.
2. Цилиндры из базальтового волокна.

Минераловатные плиты (квадратного сечения) во время монтажа закрепляют шпильками и шайбами для фиксации, шурупами. Прошивные маты (круглого, прямоугольного сечения) сшиваются проволокой. Применение фольгированных матов повышает функциональность изоляционного слоя, а также улучшает внешность воздуховода.

В случае значительной протяжности вертикальных воздуховодов противопожарная изоляция дополнительно крепится на потолке, иных строительных конструкциях. Для этого используется стальная проволока или пластины. Способы фиксации определены противопожарными и строительными нормами.

С недавних пор с целью улучшения пожарной безопасности используют антипирены. Их наносят на воздуховоды кистью, валиком, при помощи краскопульта. В случае пожара, под воздействием высокой температуры создается огнестойкий барьер.

Звукоизоляция воздуховодов

Чем ниже плотность минеральной ваты, тем выше звукоизоляция

Вентиляционная система (трубы, вытяжка) может стать источником нежелательного шума, от которого нужно оградить помещения. Генераторами звуков являются лопасти работающего вентилятора, клапаны, заслонки и другие вращающиеся элементы. Часть шумов, вибраций устраняются благодаря свойствам материалов, из которых изготовлен воздуховод. Такую функцию выполняют рукава, вентиляционные каналы.

Больше всего шум распространяется по воздуховодам из металла. В связи с этим, если требования к уровню шума высокие, необходимо устройство шумоизоляции. Иногда помогает использование канальных глушителей, но в идеальном варианте – оборудование изоляции на основе базальтового или стекловолокна.

Уменьшение шума также достигается при помощи плит с особенным покрытием, которые изготавливают из стекловолокна. Их устанавливают внутри воздуховода, а стыки прикрывают профилем из металла.

Толщина теплоизоляции

При выполнении расчета плотности утеплителя необходимо учитывать два главных показателя материала, использованного для изготовления утеплителя:

• Коэффициент теплопроводности.
• Коэффициент теплоотдачи.

Толщина утеплителя прямо пропорциональна первому показателю и обратно пропорциональна второму: при маленькой теплопроводности теплоизоляции для отделки нужно применять тонкий утеплитель.

При расчете толщины теплоизоляционного слоя учитывается:

• влажность и температура в комнате;
• теплопроводность изоляции;
• разность температурных показателей в помещении и трубе;
• параметры воздуховода (размер, форма).

Любые материалы для тепловой изоляции со временем поглощают некоторое количество влаги, что увеличивает теплопроводность.

Правила монтажа

Мембрана для гидроизоляции под утеплитель

Технологии утепления вентканалов в здании и на улице почти не отличаются. Для первой нет надобности применять защитный слой, так как отсутствует влияние неблагоприятных факторов природы. Утепление вентиляционных труб также требуется на холодном чердаке, кровле.

Внутри помещений

Изоляция выполняется таким же способом, как для стен, пола:

1. Воздуховод накрывают мембранной. Она служит гидроизоляцией.
2. Укладывают утеплитель.
3. Утепленный воздуховод полностью закрывают еще одной мембранной или фольгой (барьеры для пара).

Если утепленная труба для вентиляции находится в помещении с повышенной влажностью или агрессивной средой, применение защитных слоев является обязательным.

На улице

Поверх утеплителя одевают кожухи из листового алюминия

Если присутствует старый утеплитель, его требуется убрать, зачистить поверхность от клея и других материалов.

1. В случае применения рулонного или листового материала трубу обматывают несколько раз. Отличный вариант – самоклеящаяся теплоизоляция для воздуховодов.
2. Под полиуретановую изоляцию располагают армирующий каркас (синтетический, металлический). Его надевают на воздуховод, а концы скрепляют.
3. Укладывают на поверхность утеплитель, крепят с помощью хомутов, проволоки.
4. Утепленный воздуховод для вентиляции укрывают защитным материалом. Чаще всего применяют кожух из жести или алюминиевых листов.

Утепленные трубы для вентиляции (из пластика) в частном доме, как правило, выходят через крышу или стену.

Утеплять воздуховод требуется надежно, чтобы устройство не повредил ветер, атмосферные осадки.

Материалы для изоляции воздуховодов имеют различную стоимость и характеристики. Правильно выполненная изоляция должна обеспечивать общую защиту воздуховода для продления срока службы всей системы контроля.

Используемые источники:

• https://sovet-ingenera.com/vent/montazh/kak-uteplit-trubu-ventilyatsii.html
• https://uteplix.com/obyekty/truby/teploizolyatsiya-vozduhovodov.html
• https://pechiexpert.ru/teploizolyatsiya-vozduhovodov-01/
• https://strojdvor.ru/otoplenie/materialy-dlya-utepleniya-vozduxovoda-svoimi-rukami/
