Теплоаккумулятор для котлов отопления: устройство, назначение + инструкция по изготовлению своими руками

Содержание

Равномерность работы системы отопления и минимальное время за ее присмотром – мечта каждого владельца собственного дома. Не на последнем месте стоит экономичность. Теплоаккумулятор для отопления (ТА) объединяет и выполняет вышеуказанные функции. Данное специальное устройство самостоятельно в нужный момент уменьшает или увеличивает температуру теплоносителя. В результате достигается тепловой комфорт в отапливаемых помещениях. Вмешательство человека в этом процессе исключается. О том, как подключить теплоаккумулятор к твердотопливному котлу будет рассказано далее.

Назначение теплоаккумулятора

Установленный в системе отопления он в автоматическом режиме:

• накапливает излишнее тепло;
• отдает накопленное тепло теплоносителю в нужный момент;
• предотвращает закипание воды в котле при отсутствии электроэнергии;
• обеспечивает работу котла без вмешательства человека.

В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления. Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.

Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея ТА процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Главными критериями при подборе этого устройства принято считать следующие:

• давление в системе отопления;
• объем буферной емкости;
• наружные размеры и вес;
• оснащение дополнительными теплообменниками;
• возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении. Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды.

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно. Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления.

Важно. Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м², время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

Подставив цифры в формулу получим 1375 кг воды или 1,4 м³ (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м² надо установить ТА емкостью 1,4 м³. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м³. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Совет. Для более точного расчета объема буферной емкости лучше обратиться к специалистам.

Способы подключения

Подключение теплоаккумулятора к твердотопливному котлу осуществляется различными способами.

Но в любом случае существует ряд правил, соблюдение которых обязательно:

• все соединения в системе должны быть резьбовыми или фланцевыми;
• рекомендуется установка запорной арматуры на магистрали ТА;
• оснащение КИП входов и выходов ТА;
• установка фильтров очистки на входах;
• установка манометра и предохранительного клапана на ТА;
• предусмотреть установку клапана воздухоотводчика.

Соблюдение этих требований обеспечивает работоспособность и безопасность всей системы отопления. Обвязка твердотопливного котла с теплоаккумулятором осуществляется по различным схемам. На фото показана одна из них. По своей сути она является упрощенной базовой моделью системы отопления. Поняв принцип ее действия можно приступать к самостоятельному монтажу.

Как выполняется обвязка смотрите на видео:

Смесительный узел котлового контура предотвращает попадание холодной воды в котел. В то же время аналогичный узел контура отопления при необходимости подает часть горячего теплоносителя в систему для поддержания в ней заданной температуры.

Балансировочный вентиль позволяет обеспечить одинаковый нагрев всех приборов отопления, на каком бы удалении от котла они не находились. При наличии дополнительных змеевиков и солнечного коллектора на крыше ТА на определенное время превращается в термоаккумулятор. Это позволяет снизить расход топлива для котла. Схема подключения теплоаккумулятора к твердотопливному котлу практически не изменяется.

К сведению. Теплоаккумулятор для котлов отопления можно не только подключить, но и изготовить своими руками, что многими уже опробовано.

Теплоаккумулятор для твердотопливного котла позволяет сжигать топливо с максимальным КПД, и увеличивает время между заброской дров. Наряду с ощутимой экономией топлива и комфортной температурой отапливаемых помещений это устройство становится востребованным в каждой системе отопления. Подключение теплоаккумулятора к твердотопливному котлу своими силами больших трудностей не создает.

Видео по теме:

Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.

Что такое буферная емкость

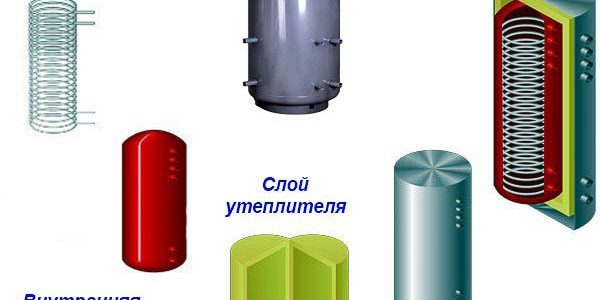

На самом деле теплоаккумулятор, предназначенный для системы отопления, — это обычный металлический бак расчетной вместительности, укрытый теплоизоляционным слоем. В простейших моделях заводского изготовления есть только патрубки для подключения теплоносителя, да гильзы под установку термометров. В буферных емкостях подороже термометры уже встроены, а самые дорогие изделия оснащаются теплообменниками в виде змеевиков. Устройство такого теплоаккумулятора показано на рисунке:

Как видно, конструкция буферной емкости не отличается особой сложностью, оттого разные мастера — умельцы приспособились ее делать своими руками, о чем рассказано в отдельной теме.

Назначение змеевиков – подогрев воды для обеспечения ГВС и присоединение альтернативных источников тепловой энергии – солнечных коллекторов. Понятно, что данная функция востребована лишь при благоприятных погодных условиях в регионе проживания. В целом же буферная емкость для котла отопления призвана решать такие задачи:

1. Создание условий для работы ТТ-котла с максимальным КПД и минимальными выбросами в атмосферу.
2. Комфортная эксплуатация теплогенератора, когда не нужно подбрасывать дрова в топку каждые 4—6 часов, включая ночное время.
3. Подогрев и подача воды питьевого качества 1—2 потребителям (опция).

Большинство производителей отопительного оборудования, работающего на твердом топливе, в прилагающейся документации указывают, что крайне желательно выполнить подключение к ТТ-котлу теплоаккумулятора. Причина такова: агрегат достигает наибольшей эффективности при режиме работы, близком к максимальному. А поскольку излишек вырабатываемого тепла нужно куда-то поместить до подачи в систему отопления, понадобится буферная емкость с водой.

Не имея термоаккумулятора, мы стараемся всячески «придушить» тепловой агрегат, ограничивая подачу воздуха для горения. Мало того что это снижает его КПД до 40% (как у буржуйки), но и вызывает выброс в атмосферу токсичного угарного газа. Из-за этого часть европейских стран запретили сжигание древесины и угля в котлах отопления без буферной емкости.

С более редкими посещениями помещения топочной все понятно: накопленное в баке тепло еще долгое время будет расходоваться на обогрев дома при условии, что его объем правильно рассчитан. Кроме того, при совместной работе твердотопливного котла в паре с теплоаккумулятором вероятность перегрева и закипания воды в рубашке агрегата сводится практически к нулю.

Помимо взаимодействия с дровяными теплогенераторами, можно использовать теплоаккумуляторы и с электрическими котлами. Это имеет смысл, когда ночью потребляемая электроэнергия считается по тарифу, что в 2—3 раза ниже обычного. За промежуток времени, пока действует этот тариф, электроустановка сможет полностью «зарядить» тепловой аккумулятор, а он станет отдавать эту энергию на обогрев дома в течение дня.

При таком варианте результаты предыдущего расчета мощности электрического котла придется удвоить, чтобы его теплоотдачи хватило на обогрев дома и загрузку бака по ночному тарифу.

Расчет буферной емкости

Основной критерий, по которому выбирается буферная емкость для твердотопливного котла, — это ее объем, определяемый расчетом. Его величина зависит от таких факторов:

• тепловая нагрузка на отопительную систему частного дома;
• мощность котла отопления;
• предполагаемая длительность работы без помощи источника тепла.

Перед тем как рассчитать вместительность теплоаккумулятора, нужно прояснить все перечисленные моменты, начиная со средней тепловой мощности, что потребляет система в течение зимнего периода. Максимальную мощность принимать для расчета не следует, это приведет к увеличению размеров бака, а значит, и к повышению стоимости изделия. Лучше несколько дней в году претерпеть неудобства и загружать топку чаще, нежели платить сумасшедшую цену за большой теплоаккумулятор, который будет использоваться нерационально. Да и места он займет слишком много.

Мнение эксперта. Для обеспечения тепловой энергией дома площадью 200 м² достаточно буферной емкости, вмещающей 1 т теплоносителя, а это объем 1 м³. Утверждение верно для средней полосы Российской Федерации, в более южных или северных регионах расклад будет другим.

Невозможна нормальная работа системы отопления с теплоаккумулятором, когда источник тепла имеет малый запас по мощности. В этом случае «зарядить» батарею полностью не удастся никогда, поскольку теплогенератор должен одновременно обогревать дом и загружать емкость. Помните, что подбор твердотопливного котла для обвязки с теплоаккумулятором предполагает двукратный запас по тепловой мощности.

Алгоритм расчета предлагается изучить на примере дома площадью 200 м² при длительности простоя котла 8 часов. Предполагается, что вода в баке нагреется до 90 °С, а в процессе работы отопления остынет до 40 °С. Для обогрева такой площади в наиболее холодное время понадобится 20 кВт теплоты, а среднее ее потребление составит около 10 кВт/ч. Значит, батарея должна накопить 10 кВт/ч х 8 ч = 80 кВт энергии. Дальше расчет объема теплоаккумулятора для твердотопливного котла ведется через формулу теплоемкости воды:

m = Q / 1.163 х Δt, где:

• Q – расчетное количество тепловой энергии, которое надо накопить, Вт;
• m – масса воды в резервуаре, кг;
• Δt – разница между начальной и конечной температурами теплоносителя в баке, равна 90 – 40 = 50 °С;
• 163 Вт/кг °С или 4.187 кДж/ кг °С – удельная теплоемкость воды.

Для рассматриваемого примера масса воды в теплоаккумуляторе составит:

m = 80000 / 1.163 х 50 = 1375 кг или 1.4 м³.

Как видите, в результате вычислений размеры буферной емкости выходят больше, чем рекомендует эксперт. Причина проста: для расчета были взяты неточные исходные данные. На практике, особенно когда дом хорошо утеплен, средний расход теплоты на площадь 200 м² будет меньше, чем 10 кВт/ч. Отсюда вывод: чтобы правильно рассчитать размеры теплоаккумулятора для твердотопливного котла, необходимо использовать более точные исходные данные по потреблению тепла.

Для справки. Существует и укрупненный способ расчета, согласно которому на каждый кВт тепловой мощности котла приходится 25 л объема теплоаккумулятора.

Подбор теплоаккумулятора

Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления.

Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.

Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор. А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же.

 Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль. Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную.

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Заключение

Нельзя отрицать тот факт, что теплоаккумулятор улучшает условия эксплуатации обычного твердотопливного котла. Последний сжигает топливо с максимальным КПД, а после прогрева число походов в котельную сокращается до минимума. Другое дело, что данное удовольствие – не из дешевых, из-за чего львиная доля работающих в частных домах аккумуляторов – самодельные.

Часто теплоаккумулятор для отопления называют теплонакопителем и устройством буферным. Разработаны они, чтобы накапливать избыточное тепло от разных источников (топок каминных, коллекторов солнечных, различных котлов, насосов тепловых и пр.), а также служить гидравлической развязкой больших тепловых потоков, используемых для отопления.

Теплоаккумуляторы создают временной баланс между производством источниками тепла и его использовании потребителями.

ТОП-10: Nibe BU – 500.8

Применение

Применяют данный вид теплоаккумулятора для котла отопления с разными источниками тепла, будь то тепловой насос или котел, солнечный коллектор или иной, а также, в качестве альтернативного поставщика, эффективного при отключении централизованной подачи.

Важно: при функционировании с котлами, использующими твердое топливо, исключается перегрев теплоаккумуляторов, повышается из коэффициент полезного действия и продлевается период эксплуатации котельного оборудования. Дополнительно удается сократить периодичность загрузки его топливом.

Особенности

Для данной модели теплоаккумулятора они следующие:

• привлекательный дизайн;
• эффективная пенополистирольная теплоизоляция толщиной до 140 мм. Ее легло снять, чтобы уменьшить размеры устройства при невозможности его прохождения через дверные проемы. Она по виду схож с формованными панелями, наружная сторона которых покрыта белым ПВХ;
• допускает подключение более одного электронагревателя;
• использование в качестве альтернативного источника, при отсутствии централизованного отопления;
• способность потреблять дешевую энергии (ночной тариф) при работе с двухтарифными счетчиками и электрокотлами;
• наличие дополнительных змеевиков у отдельных модификаций, установленных в нижней части. Благодаря им можно подключать дополнительные источники тепла;
• имеются фланцы для подключения ТЭНов и термометра;
• возможность распределять теплоноситель вдоль всей высоты устройства, благодаря вертикальной планке, имеющейся у теплонакопителя на входе (слева);
• пригодность для организации самых сложных отопительных систем, включая те, для которых значение тепловой нагрузки достаточно большое.

Технические показатели

• Тип – напольный;
• Емкость бака — 500 литров;
• Предельная величина давления во внешнем баке – 6 бар;
• Температура нагрева максимальная — 95 Сº;
• Масса устройства – 106 кг;
• Диаметр – 750 мм;
• Высота – 1757 мм.

Купить

ТОП-9: ETS 200

Обзор

У этих теплоаккумуляторов для котлов отопления корпус стальной и жаропрочная изоляция сверху. Под ней находятся блоки, накапливающие тепло. Они изготовлены из композитного материала высокой теплопроводности, которые нагреваются с помощью ТЭНов.

Тепло накапливается ночью, когда действуют льготные тарифы на электроэнергию. Затем, днем оно используется для обогрева помещения.

Для быстрейшего нагрева, в конструкцию вмонтирован вентилятор.

Важно: Чтобы моно было регулировать температуру помещения, а иными словами управлять разрядом, необходим встроенный регулятор, который не предусмотрен комплектацией, поэтому обязательно приобретается отдельно.

На лицевой панели предусмотрен переключатель, благодаря которому есть возможность ручной регулировки объема заряда.

Чтобы была возможность устанавливать время начала зарядки и ее окончания (во время действия льгот на оплату энергии) обязательна установка электрического оповещателя (сигнала) или таймера. Его тоже комплекте нет. Приобретают его за дополнительную плату.

Технические показатели

• Величина мощности, кВт – 2.0;
• Габариты, мм – 650х605х245 (ВхШхГ);
• Масса, кг – 118;
• Диапазон рабочих температур, град- +7-+30;
• Производитель – Германия;
• Тип крепления –напольный;
• Гарантийный срок – 3 года.

Назначение модели – регулировка отдачи полученного от того или иного источника тепла для эффективного обогрева помещения.

Устройство

Внутри есть трубчатый нагреватель, для изготовления которого использована высококачественная сталь. Он нагревает камни, способные аккумулировать тепло, о них отдают его, охлаждаясь естественным образом, воздуху, проходящему через них под действием вентилятора.

Установив в помещении датчик, можно тепло регулировать с высокой точностью, экономя (за счет встроенного аккумулятора) значительную часть электрической энергии.

Комфортный режим задается регулятором мощности.

Стоимость

Где купить	Цена в рублях
https://tepla.shop/product/ets-200?_openstat=bWFya2V0LnlhbmRleC5ydTvQotC10L_Qu9C-0L3QsNC60L7Qv9C40YLQtdC70YwgKNCi0LXQv9C70L7QsNC60LrRg9C80YPQu9GP0YLQvtGAKSBTVElFQkVMIEVMVFJPTiBFVFMgMjAwO1R2VmMzTG5DdG56OGgwQ25OODhVdnc7&frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%25B&ymclid=285742735834950992200004	55000
http://www.vseinstrumenti.ru/klimat/obogrevateli/konvektory/elektricheskie/stiebel_eltron/ets_200_74484/	29900
http://thermomir.ru/subitem/teploakkumulyatoryi-stiebel-eltron-ets-200	55000
http://aley.ru/cash/info/11039.html	49500
http://otmorozok.com/index.php?route=product/product&product_id=2908	77600

ТОП-8: HAJDU AQ PT 500

Hajdu накопители буферные (они же теплоаккумуляторы) предназначены для поставки горячей воды в закрытую систему отопления. В зависимости от выбранного типа, подсоединять к ним можно нагреватели, использующие газ и мазут, котлы, использующие твердое топливо и биомассу для работы, солнечные батареи и топливные насосы.

Объем таких нагревательных конструкций, поступающих в торговую сеть, варьирует от 300 литров до 870.

Их разновидностей много:

• AQ PT серия (пустые баки);
• AQ PT C (со змеевиком);
• AQ PT C 2 (комбинированные).

Устройство

Поверхность бака изнутри не покрыта защитным антикоррозионным слоем, из-за чего бак рекомендуется заполнять водой исключительно для отопления.

Дополнительно приобретается теплоизоляция для конструкции, поскольку комплектация ее не предусматривает. Она сделана из мягкой пены на основе полиуретана. Толщина ее 100 — 120 миллиметров.

Для изготовления кожуха выбрана кожа искусственная. Изоляция с кожухом быстро снимаются, если устройство не проходит в двери. Без них такой проблемы нет даже, если идет речь о теплонакопителе максимального объема.

Установка на место, где устройство будет эксплуатироваться, производится так же, без них. С такими конструкциями не возникнет непредвиденной ситуации.

Они вполне способны обеспечить пространство теплом. При этом, во много раз возрастает КПД вырабатываемой энергии.

Параметры

• Производитель – Венгрия;
• Масса – 99 кг;
• Гарантия – 3 года;
• ДхВ – 650х1675 мм;
• Наибольшее возможное давление в баке и накопителе — 3 бар и 0,3 МПа;
• Размер монтажа ТЭНа, воды и термодатчика – 1″1/2 , 1″1/2 и 1/2.

Стоимость

Модель теплоаккумулятора для отопления купить выгодно можно в интерент-магазинах:

ТОП-7: HAJDU AQ PT 1000 C

Описание

Бак у этого теплоаккумулятора рассчитан на 1000 литров. Предназначено устройство для совместной работы с солнечным коллектором и твердотопливным котлом.

Буферная конструкция, помимо сохранения избыточного тепла, вырабатываемого котлом твердотопливным или любым другим альтернативным источником энергии, может его перенаправлять в теплоаккумулятор.

Среди таких дополнительных источников активно набирают популярность солнечные батареи, стоимость которых не столь велика, как может показаться.

Их достоинство в том, что практически бесплатное тепло они поставляют круглый год, даже при небольшом освещении. Даже в пасмурную погоду система отопления от них может получать десятки киловатт энергии.

Конструкция

Внутри емкости Hajdu AQ PT 1000 С находится теплообменник, имеющий вид спирали. Площадь его – 4,2 квадратных метра. Нагретый солнечными лучами теплоноситель, протекая по змеевику, отдает свое тепло, направляемое для обогрева в отопительную систему.

Теплоноситель подается и отводится через патрубки, находятся которые на одной вертикальной прямой, что важно, поскольку экономится пространство котельной.

Размеры устройства позволяют ему функционировать паре с твердотопливным котлом, у которого мощность равна 25-35 кВт.

Важно: система, обеспечивающая накопление буферной емкостью тепла, способна функционировать только отопительной системе с принудительным циклом, и не пригодна для гравитационной.

Конструкторы марки Хойду не ограничились описанной функцией устройства, т.е. возможностью аккумулировать тепло. Поэтому предусмотрели они технологическое отверстие, дающее возможность устанавливать 2 , 3, 6, 9 — киловаттные ТЭНы. Важность такого решения в возможности увеличить время между загрузками. Это оценили проживающие в загородных коттеджах и дачах.

Рекомендуем:

• Портативные зарядки для телефонов: достоинства, особенности, цена — ТОП-7
• Тепловые аккумуляторы: назначение, особенности, цена — ТОП-6
• ТОП-6: недорогие солнечные коллекторы для отопления и подогрева бассейнов, цены и где купить

Теперь они могут загружать дешевое тепло, т.е. по льготной расценке загружать накопитель энергии. Не нужна при этом врезка в систему отопления электрокотла, ведь Тэны прогревают накопитель напрямую, днем отдавая в систему тепло, накопившееся за ночь.

Для того, чтобы цена теплонакопителя была доступна широкой аудитории пользователей, разработчик не комплектует его наружной изоляцией, которую всегда можно заказать опционно, как и ТЭНы.

Внутренняя поверхность

На внутренней стороне стены не имеют эмалированного покрытия, как бойлеры с водонагревателями косвенного нагрева, поэтому теплоаккумуляторы не рекомендуется использовать горячего водоснабжения.

Купить

Где купить	Цена в рублях
https://avangardteplo.ru/products/name/teplonakopitelj_hajdu_aq_pt_1000_c?_openstat=bWFya2V0LnlhbmRleC5ydTv/	40030
http://xn—-7sbcqc4aneonsmco5krb.xn--p1ai/products/bufer-emkost-hajdu-aq-pt-1000-c	по звонку
https://vsegdateplo.ru/vodonagrevateli/teploakkumulyatory/hajdu/hajdu-aq-pt-1000-c-bez-izolyatsii /	42725
http://nasos-kotel.ru/bufernyy-nakopitel-hajdu-aq-pt-1000-c/	40030
https://mrklimat.ru/teploakkumulyatory/teploakkumulyator-hajdu-aq-pt-1000-c.html	40030

ТОП-6: S-TANK СЕРИИ HFWT -300

Описание

Данная модель отличается возможностью соединять любое число источников тепла, что важно для создания многовалентной отопительной системы.

Внутреннее строение

Оно заключается в выполнении устройством двух функций – накапливания тепла и использования для решения задач ГВС.

Технические показатели

• Производитель – Беларусь, S-Tank;
• Гарантия – 5 лет;
• Масса – 76 кг;
• Высота – 157см;
• Диаметр – 63 см;
• Объем бака – 300 литров;
• Давление максимальное в баке и теплообменнике – по 6 бар;
• Число теплообменников – 1;
• Температура допустимая в баке и теплообменнике – 95 и 110 град.

Купить

Где купить

Цена в рублях

https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_hfwt_teploobmennik_dlya_gvs/teploakkumulyator_s_tank_serii_hfwt_300.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=285168597851724698000006

48702

ТОП-5: S-Tank AT 300

Обзор

Назначение конструкции заключается в аккумулировании тепла, отдаваемого различными источниками, организации многовалентных отопительных систем. Означает это, что при необходимости совместить работу от двух и более тепловых источников (котла твердосплавного, к примеру, с электрическим или газовым) модель будет достаточно эффективной.

Бак

Устройство для накопления нагретой воды изготовлено из углеродистой стали. Для отопительной системы оно выступает гидравлическим разделителем и улучшает гибкость последней.

Отлично сочетается с такими котлами:

• твердотопливным;
• использующим в качестве топлива биомассу;
• пеллетным;
• электрическим;
• газовым.

А также с источниками тепла:

• каминами с водяной рубашкой;
• топливными насосами.

Изоляция

Для ее изготовления используется технология NOFIRE и экологически чистый полиэфирный материал, 100% пригодный для переработки. Толщина изоляции 70 мм. Главным преимуществом его считается высокая теплоотдача и огнестойкость (класс B-s2d0 по европейским стандартам).

Защищен бак и снаружи, для чего разработчик применяет пластиковую обшивку (до 1000 л) и матерчатую (больше 1000 л), гамма цветовая которой весьма разнообразна.

Сверху бак окрашивается краской, устойчивой к высокой температуре. Внутренние стенки не допускают нанесения краски по существующим требованиям. Опционно можно нанести на внутренние стенки цинксодержащий состав. Делается это для того, чтобы хранить горячую воду.

Размер отверстий

Для подключения КИП приборов предусмотрены отверстия с внутренней резьбой 1 ½ “, друг к другу развернутые под прямым углом.

Стоимость

ТОП-4: S-TANK АТ AT-1000

Занимающий в ТОП-10 4 место накопитель служит тем же задачам, что описанные выше – аккумулирование подогретой воды.

Описание

• Материал, применяемый для корпуса, — углеродистая сталь;
• Страна-производитель – Беларусь;
• Масса – 131 кг;
• Высота – 2035 мм;
• Диаметр – 92 см;
• Объем – 1000 л;
• Давление в баке и наибольшая температура- 6 бар и 95 градусов.

Буферный теплонакопитель не имеет теплообменник. Объем его 1000 литров, что позволяет использовать устройство с котлами 6-10 кВт, предназначенных для помещений небольшой площади. Наиболее подходит для указанного объема теплоносителя маломощный твердотопливный котел.

Сверху конструкция защищена 70-миллиметровой теплоизоляцией, которая закрыта пластиковым кожухом с алюминиевой защелкой для простоты транспортировки, установки и демонтажа. Для подачи и отвода котловой воды имеется 8 отверстий с внутренней резьбой полтора дюйма.

Патрубки развернуты под углом 90 градусов и расположены на разной высоте для удобства подсоединения разных отопительных контуров и установки накопителя в угол.

Помимо них есть еще 4 полудюймовых отверстия, предназначены которые для термоманометров и датчиков терморегулирующих. Давление внутри рабочей зоны – 6 бар. Его достаточно для нормального функционирования накопителя.

Стоимость

ТОП-3: HAJDU AQ PT 1000

Работа

Работать модели, ТОП-10 занимающие 3 место, могут от нескольких источников (зависит от исполнения):

• от энергии Солнца;
• газовых котлов;
• угля и пр.

Подключение

Первый пуск рекомендуется доверить специалисту. Пользователю же нужно изучить инструкцию и ей всегда следовать.

Устройство

Оно состоит из:

• стальной емкости (бака);
• теплоизоляции из полиуретана;
• защитного кожуха;
• крышки из искусственной кожи.

Внутри нет коррозионной защиты, поэтому использовать бак можно только по назначению. Для хранения воды питьевой он не годится.

Изоляция

Как и у аналогов, сделана она из полиуретановой пены, которая длительное время держит температуру воды, не требуя ее подогрева. Толщина защиты 10 см. Для кожуха, как упоминалось, используют искусственную кожу.

Кожух с изоляцией, легко снимаются. Это удобно при транспортировке, устанавке и демонтаже устройства.

Достоинства

Главным из них является возможность временного выравнивания расхождений в производстве тепла и потреблении.

Важно:

1. Нельзя подвергать теплообменники с накопителем большим давлениям. Это опасно!
2. Обязательна установка предохранительного клапана, приобретаемого за дополнительную плату.
3. Запрещен монтаж между клапаном и накопителем всякой водозапорной арматуры.

Особенности

• Эргономичность.
• Хорошая теплоизоляция.
• Грамотно расположенные патрубки.
• Съемные изоляция и кожух.
• Окрашенная наружная поверхность.
• Возможность подключения нагревательного электропатрона.
• Совместимость с различными типами котлов.
• Продолжительный срок службы.
• Удобные установочные размеры.

Технические параметры

• Объем – 750 л;
• Масса- 93 кг;
• Водонагреватель накопительного типа;
• Способ подогрева – электрический;
• Крепление – напольное;
• Диаметр с изоляцией и без – 99 и 79 см;
• Высота – 191 см;
• Бак внутренний – из стали;
• Защита антикоррозионная – не предусмотрена;
• Давление рабочее – 3 бар;
• Производитель — Hajdu, Венгрия;
• Напряжение – 220 В.

Стоимость

ТОП-2: HAJDU PT 300

Обзор

Новейшей из последних разработок в ТОП-10 отведено 2 место. Устройство накапливает нагретую воду для закрытой отопительной системы. Совместима с котлами, использующими для работы различные виды топлива, с насосами тепловыми и солнечными батареями.

Водонагреватель напольный косвенного нагрева подключают к тепловому оборудованию, к котлам газовым, например. Вода нагревается в процессе работы, накапливается в баке и используется для бытовых нужд.

Устанавливаются такие бойлеры прямо на пол и работают вместе с иным оборудованием, устанавливаемом также на полу или закрепленном на стене.

Как и модели уже описанные, модель необходимо, чтобы выровнять временную разность накопления и использования тепла. Объем баков может варьировать в диапазоне 300-1000 литров.

Параметры

• Страна – Венгрия;
• Высота – 1595 мм;
• Масса – 87 кг;
• Бак объемом 300 литров.

Устройство

В комплектацию буферной емкости не входит теплообменник. На внутреннюю поверхность не нанесен антикоррозионный слой из-за чего нааполнять бак можно только водой для отопления.

Кожух

Для его изготовления выбрана искусственная кожа. Размеры устройства таковы, что без проблем позволяют ему проходить в дверной проем.

Теплоизоляция

О ее качестве говорят, как об исключительно высоком. Благодаря этому тепло сохраняется в накопителе на протяжении нескольких дней, что обеспечивает равномерное отопление жилища.

Особенности

• Можно использовать для отопления закрытого типа;
• Позволяет устанавливать ТЭНы;
• Простая конструкция в использовании и установке.
• Простой монтаж и обслуживание
• Использование возобновляемой энергии
• Соответствует европейским требованиям безопасности
• Поставляется без теплообменника.

Стоимость

ТОП-1: S-TANK АТ PRESTIGE -500

Краткий обзор

Лучшая модель ТОП-10 рекомендована для использования в различного типа отопительных системах.

Для изготовления накопителя цилиндрической формы используется нержавеющая сталь. Поэтому устройство служить будет долго, снижая затраты на отопление.

Преимущества

Их у модели достаточно:

• простое обслуживание и установка;
• быстрый нагрев воды, не зависящий от условий;
• защита от перегрева, благодаря чему эксплуатация разрешена даже в коммерческих зданиях;
• уникальные параметры и многофункциональность, выбор которых определяется размером обогреваемого помещения;
• непрерывное накопление тепла благодаря встроенным теплообменникам;
• совместимость с источниками теплоснабжения любого вида.

Повысить эффективность позволяет дополнительная теплоизоляция. Утеплителем может служить пенополиуретан или минеральная вата, замедляющие остывание теплоносителя.

Используя устройство для комбинированного отопления можно значительно снизить затраты. Каждый пользователь может поддерживать комфортную для себя температуру, выбрав накопитель тепла по таким параметрам, как мощность, конструктивные особенности, объем и пр.

Характеристики

• Производитель –Беларусь;
• Масса – 105 кг;
• Размер в диаметре – 78 см;
• Высота – 157 см;
• Объем бака – 500 л.

Стоимость

Теплоаккумуляторы для котлов отопления купить дешево можно в Интернете:

Где купить	Цена в российских рублях
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_500.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=284960970641790473300001	35800
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_5000.htm	310000
https://tiu.ru/p184282861-bufernaya-emkost-tank.html	по запросу

Видео: 5 причин использовать теплоаккумулятор в системе отопления!

Многие владельцы частных домов сталкиваются с проблемой эффективности обогрева помещений. Одним из методов их решения является установка буферной емкости (теплового аккумулятора). Благодаря использованию этого устройства появляется возможность равномерно распределять тепловую энергию по всем помещениям дома. Чтобы сэкономить на приобретении заводского изделия, можно изготовить буферную емкость для твердотопливного котла своими руками.

1 Принцип действия и устройство</span></h2>

Самая простая конструкция теплового аккумулятора представляет собой железный резервуар, оснащенный теплоизоляцией. Также бак имеет четыре патрубка – по 2 для подключения к котлу и контуру отопления. В верхней части агрегата установлен предохранительный клапан, с помощью которого стравливается избыточное давление. В дно теплоаккумулятора вмонтирован дренажный клапан для слива теплоносителя.

Некоторые модели буферных резервуаров оснащены змеевиком либо ТЭНами, задачей которых является подогрев теплоносителя от сторонних источников тепловой энергии. Также часто в верхней части теплоаккумулятора расположен теплообменник для подогрева воды. Принцип действия буферного резервуара довольно прост.

После запуска отопительного котла насос котлового контура подает из нижней части теплового аккумулятора охлажденную воду. После нагрева теплоноситель из котла поступает в верхнюю часть буферной емкости. Так как горячая вода легче холодной, то она всегда находится сверху. Сразу после запуска котел работает через теплоаккумулятор (малый круг) до того момента, пока теплоноситель полностью не прогреется.

‘ >Как это Сделано. Производство Теплоаккумулятора на Заводе

После этого включается насос отопительного контура, и вода из верхней части резервуара попадает в систему обогрева дома. Остывший теплоноситель возвращается в нижнюю часть теплового аккумулятора, а оттуда поступает в котел. Главное преимущество такой системы обогрева заключается в том, что после остановки котла система еще некоторое время получает нагретую воду.

Если подбор буферного резервуара был выполнен правильно, то время между топками котла существенно увеличивается. Кроме этого, теплоаккумулятор позволяет минимизировать разницу между температурами отопительного и котлового контура. Однако система обогрева с буферной емкостью имеет и один недостаток: для нагрева радиаторов требуется много времени.

РекомендуемУстройство буферной ёмкости для твердотопливного котла

2 Рекомендации по изготовлению</span></h2>

Перед началом работ необходимо определиться, как долго теплоаккумулятор должен замещать выключенный котел. Также стоит уточнить, сколько свободного места может быть выделено под установку этого агрегата. Затем можно приступать к изготовлению буферной емкости для отопления своими руками. Для этого предстоит пройти несколько этапов:

• Выполняется расчет объема резервуара.
• Подбирается оптимальная конструкция.
• Проводится заготовка материалов.
• Агрегат собирается и проверяется на герметичность.
• Емкость монтируется и подключается к системе обогрева.

РекомендуемКак своими руками изготовить теплоаккумулятор

2.1 Расчет объема</span></h3>

Для решения поставленной задачи можно воспользоваться простым методом либо провести вычисления с помощью формулы теплоемкости воды. Суть первого способа крайне проста: на каждый 1 кВт теплоэнергии, вырабатываемой котлом, необходимо использовать резервуар объемом в 25 литров. Например, если показатель мощности теплогенератора составляет 20 кВт, то емкость теплового аккумулятора будет равна 25х20= 500 л либо 0.5 м³.

Если требуется получить максимально точный результат, то стоит использовать второй способ. С его помощью можно определить, сколько времени буферный резервуар сможет поддерживать комфортную температуру при выключенном теплогенераторе. Для проведения расчетов используется следующая формула:

В качестве примера расчета можно взять дом площадью в 100 м², потребляющий 15 кВт/ч тепловой энергии. Если котел будет простаивать 11 часов, то резервуар должен аккумулировать 15х11 = 165 кВт теплоэнергии. Начальная температура теплоносителя в отопительной системе составляет 18 градусов, а нагрев проходит до 90 градусов.

Сначала необходимо рассчитать массу воды – 165 / 1,163 х (90-18) = 1,97 т или около 2 м³. Здесь нужно обратить внимание на два важных момента. Во-первых, тепловая нагрузка на систему отопления взята с большим запасом, так как в хорошо утепленном строении тепловые потери будут значительно ниже. Во-вторых, нужно учитывать количество теплоэнергии, необходимой для обогрева строения в самые холодные дни.

‘ >теплоаккумулятор для твердотопливного котла своими рукамиРекомендуемСхема обвязки твердотопливного котла в системе отопления

2.2 Выбор конструкции</span></h3>

Чтобы изготовить буферную емкость своими руками, необходимо решить вопрос с давлением жидкости на стенки сосуда. Если изучить заводские изделия, реализуемые в торговых сетях, то все они имеют цилиндрическую форму, а их дно и крышка – полусферические. Дело в том, что именно такие резервуары могут противостоять давлению нагретой воды без дополнительного усиления конструкции.

Однако в домашних условиях отформовать металл и тем более изготовить детали сферической формы невозможно. Из сложившейся ситуации есть три выхода:

• Заказать на любом металлообрабатывающем заводе резервуар, а монтаж теплоаккумулятора выполнить самостоятельно.
• Использовать готовую емкость цилиндрической формы.
• Сварить бак прямоугольной формы и усилить его конструкцию.

Последний способ решения проблемы является не самым лучшим. Прямоугольный резервуар можно использовать в открытых системах обогрева, в которой нет избыточного напора. При установке такого агрегата в закрытую систему риск появления протечек при аварийном скачке давления составляет 90%. Под слоем теплоизоляции небольшие протечки увидеть очень сложно. Таким образом, предпочтение стоит отдать емкости цилиндрической формы.

2.3 Процесс создания агрегата</span></h3>

Крайне желательно подобрать емкость нужной формы. Это позволит значительно упростить работы по изготовлению теплогенератора, а также минимизировать стоимость готового изделия. Для решения поставленной задачи можно использовать следующие емкости:

• Баллоны из-под пропана различной емкости.
• Списанные технологические резервуары, например, промышленные ресиверы.
• Старые бойлеры.
• Ресиверы от железнодорожных вагонов.

Если подобрать емкость нужной емкости не удается, можно использовать отрезок трубы подходящего размера. Однако плоские крышки придется усилить с помощью внутренних растяжек. Если было принято решение изготовить прямоугольную буферную емкость, то стоит использовать листовой металл толщиной в 3 мм. Для усиления конструкции можно применить профиль 20х20 мм либо трубы диаметром в 15-20 мм.

Лучшим вариантом материала для создания теплоизоляционного слоя является базальтовая вата толщиной не менее 60 мм и плотностью 60 кг/м³. Пенопласт и полиэстерол применять не рекомендуется, так как под обшивкой из этих материалов могут поселиться мыши.

‘ >Отопление своими руками. Котел АВТ 10 кВт + теплоаккумулятор.

Алгоритм изготовления прямоугольного теплоаккумулятора следующий:

• Из листового металла вырезаются заготовки нужных размеров. После этого из них сваривается каркас агрегата без дна и крынки. Чтобы во время работы зафиксировать листы, нужно использовать струбцины.
• В боковых стенках следует сделать отверстия для растяжек.
• К каркасу прихватываются дно с крышкой, после чего в них прорезаются отверстия.
• Заготовленные трубы для увеличения жесткости конструкции устанавливаются в бак и обвариваются снаружи.
• Когда все противоположные стенки резервуара будут укреплены, все швы конструкции надежно провариваются.
• На расстоянии минимум 10 см от крынки и дна врезаются штуцера.

После выполнения всех этих действий остается прикрепить к стенкам кронштейны для теплоизоляционного материала.

2.4 Подключение к системе обогрева</span></h3>

Если объем резервуара составил более 500 л, то его следует устанавливать на специальный фундамент. Для этого нужно убрать стяжку и вырыть яму до плотного грунта. После этого она заполняется бутом, трамбуется и заливается жидкой глиной. Сверху изготавливается опалубка для заливки бетона толщиной в 150 мм.

Перед подключением буферной емкости к системе отопления необходимо выполнить ряд мероприятий, чтобы теплоаккумулятор мог нормально работать:

• Контур теплогенератора должен подключаться к резервуару через насос.
• Для подачи теплоносителя в систему обогрева используется отдельный насос и смесительный узел с 3-ходовым клапаном.
• Установленный в контуре теплогенератора насос не должен уступать по производительности подающему в систему воду агрегату.

‘ >Первый запуск самодельного теплоаккумулятора

Сама схема подключения емкости буферной довольно проста и представлена на рисунке:

Балансировочный вентиль, установленный на линии подачи обратки, необходим для регулирования потока воды в зависимости от разницы температур теплоносителя на входе и выходе. Изготовление теплогенератора не самый простой процесс. Чаще всего проблемы возникают на стадии проведения сварочных работ. Если пригласить квалифицированного специалиста для их выполнения не получается, лучше заказать емкость на предприятии. Даже в этом случае стоимость готового изделия будет меньше в сравнении с заводскими агрегатами.

‘ >✅Обвязка твердотопливного котла STROPUVA с буферной емкостью ✅Теплоаккумулятор своими рукамиФото Используемые источники:

• https://profiteplo.com/tverdotoplivnye/27-teploakkumulyator-dlya-kotlov-otopleniya.html
• https://otivent.com/kak-rasschitat-teploakkumulyator-i-vypolnit-ego-obvyazku
• https://motocarrello.ru/jelektrotehnologii/1852-teploakkumuljator-dlja-otoplenija.html
• https://oventilyacii.ru/otoplenie/izgotovlenie-bufernoj-emkosti.html
