Тепловая схема котельной предназначена для графического изображения основного и вспомогательное оборудование, и взаимосвязи  с помощью инженерных сетей. Такие схемы являются обязательными при разработке проектной документации, их выполняют с использованием элементов, утвержденных СНИП.

На схеме отмечают потоки движения теплоносителя по трубам к приборам отопления, котлу, баку и насосу. На линиях указывают расположение регулирующей арматуры и приборов безопасности.

Чем отличаются принципиальные и развернутые тепловые схемы

Тепловые схемы теплоснабжения бывают принципиальные, развернутые и монтажные. На принципиальной схеме котельной указывают только основное теплосиловое оборудование: котлоагрегаты, теплообменные аппараты, деаэрационные установки, фильтры химической очистки воды, питательные, подпиточные и дренажные центробежные насосы, а также инженерные сети, которые объединяют все это оборудование без конкретизации числа и месторасположения. На таком графическом документе обозначают расходы и характеристики теплоносителей.

Чем отличаются схемы с закрытой и открытой системой

Основным различием открытой или гравитационной системы отопления от закрытой, считается полное отсутствие устройств для принудительного перемещения теплоносителя по трубам. Этот процесс происходит только за счет температурного расширения нагреваемой жидкости.

Состав элементов в тепловой схеме котельной с открытой схемой теплоснабжения:

• Источник отопления – водогрейный котел, работающий на твердом, жидком и газообразном топливе.
• Расширительный бак, для термокомпенсации теплоносителя.
• Переливная труба термокомпенсатора.
• Подающая (горячая) магистраль со стояками отопления.
• Отопительные приборы.
• Обратная магистраль со стояками отопления.
• Вентиль слива теплоносителя.
• Вентиль подпитки тепловой сети.

Циркуляция отопления теплоносителя, в закрытой схеме котельной установки, осуществляется благодаря циркуляционному насосу (3), который устанавливается на линии выхода воды из котла (1), как правило, в его верхней части, здесь же размещен воздушник (4). Вода, нагреваясь в котле поступает в подающий трубопровод отопления и направляется к батареям (9) через терморегулирующий кран (8).

На подающей линии устанавливают расширительный бак (7), для температурной компенсации воды при нагреве, предохранительный клапан (6), для сброса аварийного давления в сети и манометр (5) для контроля рабочего давления среды.

На отопительном приборе устанавливаются кран маевского для спуска воздушной пробки (10). По ходу обратного движения теплоносителя установлен трехходовой кран (17), фильтр очистки воды (13), запорный вентиль (15) и дренажный вентиль (14).

Газ к котлу поступает через газовый кран (18) и фильтр (19) для очистки энергоносителя перед форсункой горелочного устройства. Вода для подпитки в схеме водогрейной котельной поступает из водопровода (11) через вентиль (16) на фильтр для очистки от взвешенных веществ и солей жесткости. Котел оборудован линией подачи горячей воды на собственные нужды (2).

Схема котельной при использовании твердого топлива

Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.

Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.

Такая тепловая схема котельной на твердом топливе состоит:

• Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
• группа безопасности с предохранительным клапаном;
• буферная емкость;
• циркуляционный насос контура отопления;
• циркуляционный насос котлового контура;
• расширительный бак;
• запорная арматура, дренажи, воздушники;
• балансировочный вентиль;
• смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
• смесительный узел котлового контура, для оптимального режима работы котла;
• погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

План с электрокотлом

Электрический котел — агрегат, нагревающий теплоноситель с помощью преобразования электричества в тепловую энергию. Он применяется в качестве источников теплоснабжения для небольших пригородных домов либо, как аварийный источник   с газовым или твердотопливным котлом.

Исходя из модификации таких устройств, используются разнообразные схемы подсоединения электрокотлов к отоплению. Наиболее популярной является многоуровневая система отопления с комбинацией приборов нагрева в виде радиаторов и системы «теплый пол».

Базовые элементы электронагрева частного дома:

1. Источник отопления, электрокотел.
2. Группа безопасности, с воздушником, предохранительным клапаном и манометром, для сбрасывания излишнего давления в сети.
3. Коллектор для направления воды по контурам.
4. Радиаторы.
5. Теплообменник для ГВС.
6. Расширительный бачок, для гидрокомпенсации системы.
7. Коллектор для системы «теплый пол».
8. Система теплый пол.
9. Фильтр  очистки теплоносителя от взвешенных веществ.
10. Обратный клапан.
11. Циркуляционный электронасос.
12. Сети электроснабжения.
13. Автоматика безопасности с сигнализацией.

Схема с газовым котлом

Газовые котлы являются самыми экономичными и функциональными источниками отопления. В небольшом корпусе, по сути, размещается мини-котельная в частном доме.

Производители современных котлов обустраивают в корпусе все необходимое оборудование в виде насосов, расширительного бака, предохранительно сбросного клапана и воздушника. Собственнику такого оборудования остается только подключить агрегат к контуру отопления и ГВС, что существенно снижает затраты на монтаж.

Но главное преимущество комплексной сборки котла – это согласованность работы всех вспомогательных узлов, которые прошли проверку и наладку в заводских условиях.

Самая простая тепловая схема газовой котельной:

1. Источник теплоснабжения – газовый котел.
2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
3. Подача теплоносителя к нагревательным приборам.
4. Обратка теплоносителя от нагревательных приборов
5. Радиаторы отопления
6. Подача водопроводной воды для подпитки тепловой сети с фильтром и запорно-предохранительной арматурой.
7. Подача водопроводной воды в контур ГВС котла.
8. Фильтр грубой очистки теплоносителя от взвешенных веществ на линии обратки.
9. Обратный клапан на линии обратки.
10. Циркуляционный насос на линии обратки.

Бойлер в схеме котельной

Существуют разнообразные варианты включения бойлера косвенного нагрева к котлоагрегатам, которые могут работать на любом виде топлива: газ, твердое и жидкое топливо.

В этой схеме с бойлером косвенного нагрева не установлена гидрострелка или распределительный коллектор. Монтаж данных элементов связан с определенными сложностями, так как создает очень сложную гидросистему.

В данной схеме используется 2 насоса циркуляции — на отопление и ГВС. Насос для отопления работает постоянно при работе котельной. Циркуляционный насос ГВС, запускается по электросигналу термостата, установленного в баке.

Термостат определяет падение температуры жидкости в баке и передает сигнал на включение насоса, который начинает циркулировать теплоноситель по контуру нагрева между агрегатом и бойлером, нагревая воду до заданной температуры.

Такая схема используется для всех модификаций источников нагрева, устанавливаемых и в водогрейной, и в паровой котельной.

Допускается определенное видоизменение схемы, когда в ней установлен маломощный котел. Электронасос отопления может отключаться тем же термостатом, который включает насос к бойлеру.

В таком варианте теплообменник греется быстрее, а отопление остановлено. При продолжительном простое, температурный режим в комнате будет падать.

Кроме того после завершения прогрева в бойлере, насос в контуре отопления включается в работу и начинает прокачивать в котел холодный теплоноситель, что вызывает образование конденсата на поверхностях нагрева котла и приводит к преждевременному выходу его из строя.

Процесс конденсатообразования также может проявляться в случае длинных трубопроводов, проложенных к батареям. При большом теплосъеме на приборах отопления, теплоноситель аналогично может сильно остыть, низкая температура обратки станет вредить работе котла.

Для защиты его от конденсата и гидравлического удара, возникающего при соприкосновении холодной воды с горячими поверхностями нагрева, в системе предусматривают защитный контур, оборудованный трехходовым клапаном.

На схеме изображена температура 55С. Интегрированный в схему терморегулятор автоматически выбирает требуемую интенсивность движения потока для поддержания температуры теплоносителя на обратке.

Обвязка с гидрострелкой

В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.

Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.

Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных «ветках» системы.

Комплектация тепломеханического оборудования:

1. Источник теплоснабжения – 2.
2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
3. Подача теплоносителя к нагревательным приборам.
4. Обратка теплоносителя от нагревательных приборов
5. Радиаторы отопления.
6. Система теплый пол.
7. Бойлер косвенного нагрева
8. Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
9. Обратный клапан на линии обратки.
10. Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

Схема котельной с 2 котлами

Применение двух газовых агрегатов для одной системы теплоснабжения является достаточно востребованным решением среди владельцев автономного отопления при тепловой мощности системы выше 50 кВт.

Это может быть и большая обогреваемая площадь объекта, и наличие дополнительных тепловых нагрузок в виде горячей воды или установок с воздушным калориферным обогревом.

Применение двух агрегатов на одну тепловую схему обладает рядом преимуществ по сравнению с одним источником равноценной мощности. Прежде всего, потому, что несколько малогабаритных агрегатов меньшего веса, значительно проще и экономичнее разместить в котельной, что особенно актуально при возведении крышных либо полуподвальных топочных.

Кроме этого, установка 2-х агрегатов значительно увеличивает эксплуатационную надежность системы теплоснабжения. При аварийной остановке одного из агрегата, она будет продолжать функционировать с 50% тепловой нагрузкой.

Такая схема обвязки существенно увеличивает рабочий ресурс котлов, из-за того что они меньше нагружены в отопительный период года.

Схема котельной при использовании твердого топлива

Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент  — выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.

Минимальные условия для эксплуатации твердотопливного оборудования:

• расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
• выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
• снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
• исключение надстроек над бункером.

Технологический состав котельной с ТТ-теплогенератором

Перечень оснащения для топки твердым топливом включает:

• котел с необходимыми баками, резервуарами и т.п.;
• комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
• бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
• труба отвода дыма эффективного диаметра и высоты;
• организованный сливной комплекс на случай простоя аппарата;
• погодозависимая или настраиваемая автоматика;
• система огнеудаления и пожаротушения.

К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

• наличие окна с форточкой;
• объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
• высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

• окна от 0,5 кв.м,
• ширина дверного проема от 0,8м,
• обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
• наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

• отопительного котла;
• бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
• распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
• расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
• группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
• труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
• организованный сливной комплекс на случай простоя аппарата;
• навигация в виде электронной автоматики;
• система огнеудаления и пожаротушения.

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

• бак заполняется холодной водой;
• из котла в теплообменник поступает горячий носитель;
• нагретая поверхность змеевика отдает тепло водной массе;
• из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

• расположение в максимальной близости от теплогенератора (котла);
• организация ровной нескользкой поверхности;
• оснащение гидроаккумулятором для предупреждения теплового расширения;
• монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
• обустройство обратными клапанами для предотвращения противотока;
• врезка фильтров для повышения качества жидкости;
• правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Значение теплоаккумулятора в котельной

Тепловые аккумуляторы, иначе называемые буферными емкостями, наиболее эффективны в схемах котельных частного дома с твердотопливными котлами. Их применение позволяет создать контуры с естественной циркуляцией. Это те пути, по которым двигается теплоноситель при отключении электроэнергии, и, как следствие, прекращении работы насоса.

Принцип действия теплогенератора с теплоаккумулятором следующий:

• одновременно с подачей тепла в отопительную систему источник теплоснабжения нагревает носитель в буферной емкости;
• после выключения ТТ-котла термодатчик сигнализирует насосу, который инициирует подачу накопленного в емкости теплового аккумулятора носителя в сеть;
• при достижении необходимого температурного режима датчик подает сигнал о выключении, и теплоподача останавливается.

Остывание теплоносителя происходит медленно, благодаря хорошей теплоизоляции. Циклы запуска и остановки насоса происходят много раз, пока вода в теплоаккумуляторе не остынет.

При обвязке с обогревательным оборудованием следует избегать большого количества поворотов и колен. Диаметр труб должен соответствовать патрубкам котла.

Значение буферной емкости:

• повышение безопасности;
• экономическая выгода;
• создание более комфортных условий.

Эксплуатация двух котлов в котельной

Сегодня схема с двумя котлами весьма в котельных частного дома востребована. Ключевое значение заложено в вопросе их консолидации. Решением задачи занимается автоматизация работы оборудования.

Ручное переключение между котлами производится самостоятельным закрытием двух кранов. Два оставшихся при этом остаются открытыми. В автоматическом режиме функции регуляторов берут на себя 2 обратных клапана для предотвращения ненужных движений через отключенное оборудование.

Пути перемещения теплоносителя в автоматизированном процессе всегда свободны. Насос функционирующего котла в любом случае гонит его через бездействующий агрегат по малому кругу. Проблему холостого хода призваны исключить обратные устройства, расположенные, к примеру, на возвратной ветке.

Еще одним элементом автоматики является термостат, сигнализирующий оборудованию о прекращении работы. Пока этого не произойдет, теплоноситель будет бесполезно кружить в схеме через остановившийся аппарат, создавая помехи для деятельности включенного прибора.

Читайте так же:

Схема автоматизации котельной и тепло, и дешево

Автоматизированные котлы обходятся в эксплуатации дешевле обычных отопительных приборов. Ведь стандартный прибор функционирует в одном режиме круглые сутки, а «умный» котел, оснащенный особым устройством, синхронизирующим режим работы котла с потребностями хозяев дома.

• Оптимизирует температуру нагрева в зависимости от времени года. Ведь летом приятнее пользоваться теплой водой, а зимой в СГВ должна циркулировать по-настоящему горячая жидкость.
• Управляют работой «контурами» отопительно-водонагревательного котла. Ведь большинство моделей оборудованы лишь одной «камерой сгорания». То есть, в рабочем состоянии находится либо отопительная, либо водонагревательная ветвь.
• Управляют температурными режимами не только водонагревателя, но и отопительного блока. Ведь дневные и ночные режимы стоит применять и на отопительной, и на водонагревательной ветви.
• Корректируют работу насосов и систем циркуляции и/или рециркуляции в закрытой схеме. Причем без этой функции работа закрытой системы нагрева воды не возможна в принципе. То есть, определенный набор микросхем или механических управляющих элементов есть в любой закрытой схеме водонагревательного котла.

• В формате приоритета системы горячего водоснабжения. То есть, когда вся мощность идет на водонагревательный контур. Обычно этот режим задействован в теплое время года.
• В формате смешанной работы, когда функционирует либо отопительная ветвь, либо водонагреватель. Такой режим поддерживается при проточном нагреве воды, осуществляемом по открытой схеме.
• В формате работы без приоритетов, когда большая часть энергии уходит на отопительный контур, а некоторая часть расходуется на обогрев воды. Этот вариант управления рекомендован для закрытых систем подогрева воды.

Разумеется, все вышеупомянутые режимы можно реализовать даже в формате одного устройства. Поэтому систему нагрева воды с помощью котла удается реализовать и в проточном формате (прямой нагрев открытого типа в двухконтурном котле) или в накопительном формате (косвенный нагрев закрытого типа в расширительном баке).

Схема тепловой котельной для частного дома

При проектировании рекомендуется брать в качестве основы закрытый и открытый виды тепловых сетей. Второй из них считается бюджетным вариантом на начальных стадиях, но не в процессе работы — это следует учитывать. Однако для нашего случая больше подходит второй из названных типов. Это объясняется практически точным отсутствием утечки из-за герметичности устройства. В схеме используется принудительный метод циркуляции теплоносителя с помощью предназначенного для этого насоса. К тому же соответственно, конструкция состоит из котла. Он обеспечивает теплом не только систему отопления, но и контур для нагревания воды. Для его расположения необходимо разобраться с выбором участка.

Есть два варианта: напольный и настенный. Последний чаще всего устанавливаются на кухне, а также в коридоре, потому что много места они не занимают, хотя и включают в себя множество составляющих. Главным недостатком выступает слабая мощность, но для небольшого объёма его будет достаточно. Итак, чтобы собрать самостоятельно котельную, можно руководствоваться ниже перечисленными шагами:

• Для начала нужно проложить дымоход, канализацию, электропроводку и магистраль системы.
• Далее, провести отделку негорючими материалами, соответственно, учитывая все требования СНиП.
• Установить и провести в выбранном вами месте котёл, бойлер и не забыть про расширительный бак.

Общие особенности

Потому что очень важно, чтобы перемещение воздушных масс было не менее трёх раз в день.

Советы по эксплуатации

В процессе использования устройства необходимо правильно как монтировать, так и взаимодействовать с ним, соблюдая особенные меры. В иной ситуации возникает большой риск возникновения серьёзных проблем, а именно пожара или даже взрыва. Названные ниже моменты как раз и нужны для обеспечения безопасности при эксплуатации.

• Как уже говорилось в статье, обязательно наличие форточки — естественной вентиляционный обдув внутри помещения.
• Для обслуживания специальной службы следует учитывать расстояние, на котором должен находиться котёл и мебель (больше 0, 7 метра в ширину).

Если вы применяете для работы напольное устройство, то следует прикрепить к нему подложку из крепкого и тоже негорючего материала.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Оборудование котельной бкг-2,5.

— дозатор антинакипина, грязевик,

— узлы учета энергоносителей;

— газооборудование котлов;

— вентиляцию и отопление.

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.

Лучший продукт

Как используется буферная емкость…. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Для этого используют трубу соответствующей длины и два фитинга. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его.

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Подробнее о принципиальной схеме котельной

Грамотно составленный графический чертеж должен отражать в первую очередь все механизмы, приборы, аппараты и соединяющие их трубы. Стандартные схемы котельных частных домов включают совокупность котлов, рециркуляционных, подпиточных и сетевых насосов, аккумуляторных и конденсационных баков, устройств подачи топлива и его сжигания, аппаратов для деаэрации воды, теплообменников, вентиляторов, пультов управления, тепловых щитов. На выбор и расположение оборудования оказывают влияние вид теплоносителя и тепловые коммуникации, а также качество используемой воды.

В процессе составления схемы водогрейной котельной необходимо следить за соответствием технических характеристик оборудования, которые должны отвечать требованиям выбранного температурного режима

Тепловые сети, работающие на воде, можно разделить на две группы:

• открытые, в которых жидкость отбирается в местных установках;
• закрытые, в которых вода, отдав теплоту, возвращается в котел.

Образцом принципиальной схемы может служить пример водогрейной котельной открытого типа. На обратной линии установлен циркуляционный насос, который обеспечивает доставку воды в котел и дальше по системе. Расчетный температурный режим данной схемы – 155-70°С. Два типа перемычек (рециркуляционая и перепускная) соединяют две основные линии – подающую и обратную.

Принципиальная схема котельной: 1 – насос сетевой; 2 – насос подпиточный; 3 – бак подпиточной воды; 4 – насос исходной воды; 5 – насос подачи; 6 – расходный бак; 7 – эжектор; 8 – охладитель; 9 – деаэратор вакуумный; 10 – подогреватель очищенной воды; 11 – очистительный фильтр; 12 – подогреватель исходной воды; 13 – котел водогрейный; 14 – насос рециркулярный; 15 – перепуск

В связи с возникновением дымовых газов может появиться коррозия металлических покрытий сернокислого или низкотемпературного происхождения. Чтобы избежать ее появления, следует контролировать температуру воды. Оптимальное значение на входе в котел — 60-70˚С. Чтобы повысить температуру до требуемых параметров, необходимо установить рециркулярный насос.

Чтобы водогрейные котлы служили долго, исправно и экономично, следует следить за постоянством расхода воды. Минимальное значение расхода устанавливает компания-изготовитель оборудования.

Для лучшей работы котельных установок используют вакуумные деаэраторы. Водоструйный эжектор создает вакуум, а выделяемый пар используется для деаэрации.

Автоматизация работы котельного оборудования

Глупо было бы не воспользоваться возможностями, которые облегчают эксплуатацию отопительных систем. Автоматика позволяет использовать набор программ, которые управляют тепловыми потоками в зависимости от режима дня, погодных условий, а также помогают дополнительно обогревать отдельные помещения, например, бассейн или детскую.

Пример принципиальной автоматизированной схемы: автоматический режим работы котельной контролирует эксплуатацию контуров рециркуляции воды, вентиляции, нагревания воды, теплообменником, 2 контурами теплого пола, 4 контурами отопления здания

Существует перечень пользовательских функций, адаптирующих работу оборудования в зависимости от образа жизни обитателей дома. Например, кроме стандартной программы обеспечения горячей водой, существует комплекс индивидуальных решений, которые являются более удобными и даже экономными для жильцов. По этой причине может быть разработана схема автоматизации котельной с выбором одного из популярных режимов.

Программа «Спокойной ночи»

Доказано, что оптимальная ночная температура воздуха в помещении должна быть на несколько градусов ниже дневной, то есть идеальный вариант – на время сна понизить температуру в спальне примерно на 4°С. В то же время человек испытывает дискомфорт, пробуждаясь в непривычно прохладном помещении, следовательно, рано утром температурный режим необходимо восстановить. Неудобства легко решаются с помощью автоматического переключения системы обогрева на ночной режим и обратно. Контроллерами, регулирующими ночные часы, занимаются компании DE DIETRICH и BUDERUS.

Система приоритетов горячего водоснабжения

Автоматическое регулирование потоками горячей воды также является одной из функций общей автоматизации оборудования. Оно делится на три вида:

• приоритетное, при котором во время пользования горячей водой полностью отключается система отопления;
• смешанное, когда мощности котла разграничиваются на обслуживание нагрева воды и обогрева дома;

неприоритетное, при котором обе системы действуют сообща, но на первом месте – обогрев здания.

Автоматизированная схема: 1 – котел водогрейный; 2 – насос сетевой; 3 – насос исходной воды; 4 – подогреватель; 5 – блок ХВО; 6 – насос подпиточный; 7 – блок деаэрации; 8 – охладитель; 9 – подогреватель; 10 – деаэратор; 11 – охладитель конденсата; 12 – насос рециркуляционный

Низкотемпературные режимы работы

Переход на низкотемпературные программы становится основным направлением последних разработок производителей котельных. Преимуществом данного подхода является экономический нюанс – уменьшение расхода потребляемого топлива. Как раз автоматика позволяет регулировать температуру, выбирать верный режим и тем самым снижать уровень нагрева. Все перечисленные пункты необходимо учитывать на этапе составления тепловой схемы водогрейной котельной.

Котельная с водогрейными котлами основной принцип работы

Принцип работы котельной с водогрейными котлами следующий — внутри конструкции осуществляется нагрев воды, однако, бывают случаи, когда температура повышается за счёт теплоносителя. Кроме этого, прибор оснащён встроенными насосами, которые необходимы для постоянной циркуляции. Жидкость же поступает по трубам и попадает в радиатор (при попадании туда воды, она остывает и возвращается в противоположном направлении — обратная линия) или в отопительный котёл (подающая). В последнем из них специально предусмотрено регулирование за продолжительностью работы, а также температура.

Общие положения по проектированию

Каждый шаг монтажа котельной установки должен быть продуман, поэтому не стоит самостоятельно пытаться проектировать коммуникации и заниматься установкой оборудования, лучше обратиться к специалистам, которые имеют огромный опыт в монтаже инженерных систем для частных коттеджей. Они дадут ряд ценных подсказок, например, помогут выбрать наиболее оптимальную модель котла и определить место его установки.

Предположим, для небольшого дачного дома достаточно настенного аппарата, который без труда расположится на кухне. Двухэтажный коттедж, соответственно, нуждается в специально выделенном помещении, которое обязательно оборудуется вентиляцией, отдельным выходом и окном. Места должно быть достаточно для размещения остальных составляющих: насосов, соединительных элементов, труб и др.

Процесс проектирования котельной для частного дома включает в себя несколько пунктов:

• подготовка схемы котельной относительно расположения внутри дома;
• схема распределения оборудования с указанием основных технических характеристик;
• спецификация на используемые материалы и оборудование.

Кроме приобретения компонентов системы и их монтажа, а также графических работ, среди которых должна присутствовать принципиальная схема, профессионалы помогут с оформлением необходимых документов.

Пример принципиальной схемы водогрейной котельной: I – котел; II – испаритель воды; III – подогреватель исходной воды; IV – тепловой двигатель; V – конденсатор; VI – подогреватель (дополнительный); VII – аккумуляторный бак

</ul></ul></ul>

Если загородный дом используют не просто для летнего отдыха, а для круглогодичного постоянного проживания, стоит задуматься об устройстве частной котельной. Правильно сконструированная и смонтированная котельная установка сможет обслуживать все необходимые коммуникации: системы отопления, снабжение горячей и холодной водой, вентиляцию. Чтобы не допустить ошибок в монтаже оборудования и грамотно рассчитать технические нюансы, предварительно должна быть составлена тепловая схема котельной с указанием основных аппаратов и материалов.

Общие положения по проектированию

Каждый шаг монтажа котельной установки должен быть продуман, поэтому не стоит самостоятельно пытаться проектировать коммуникации и заниматься установкой оборудования, лучше обратиться к специалистам, которые имеют огромный опыт в монтаже инженерных систем для частных коттеджей. Они дадут ряд ценных подсказок, например, помогут выбрать наиболее оптимальную модель котла и определить место его установки.

Предположим, для небольшого дачного дома достаточно настенного аппарата, который без труда расположится на кухне. Двухэтажный коттедж, соответственно, нуждается в специально выделенном помещении, которое обязательно оборудуется вентиляцией, дымоходом, отдельным выходом и окном. Места должно быть достаточно для размещения остальных составляющих: насосов, бойлера, соединительных элементов, труб и др.

Процесс проектирования котельной для частного дома включает в себя несколько пунктов:

• подготовка схемы котельной относительно расположения внутри дома;
• схема распределения оборудования с указанием основных технических характеристик;
• спецификация на используемые материалы и оборудование.

Кроме приобретения компонентов системы и их монтажа, а также графических работ, среди которых должна присутствовать принципиальная схема, профессионалы помогут с оформлением необходимых документов.

Пример принципиальной схемы водогрейной котельной: I – котел; II – испаритель воды; III – подогреватель исходной воды; IV – тепловой двигатель; V – конденсатор; VI – подогреватель (дополнительный); VII – аккумуляторный бак

Подробнее о принципиальной схеме котельной

Грамотно составленный графический чертеж должен отражать в первую очередь все механизмы, приборы, аппараты и соединяющие их трубы. Стандартные схемы котельных частных домов включают совокупность котлов, циркуляционных, рециркуляционных, подпиточных и сетевых насосов, аккумуляторных и конденсационных баков, устройств подачи топлива и его сжигания, аппаратов для деаэрации воды, теплообменников, вентиляторов, пультов управления, тепловых щитов. На выбор и расположение оборудования оказывают влияние вид теплоносителя и тепловые коммуникации, а также качество используемой воды.

В процессе составления схемы водогрейной котельной необходимо следить за соответствием технических характеристик оборудования, которые должны отвечать требованиям выбранного температурного режима

Тепловые сети, работающие на воде, можно разделить на две группы:

• открытые, в которых жидкость отбирается в местных установках;
• закрытые, в которых вода, отдав теплоту, возвращается в котел.

Образцом принципиальной схемы может служить пример водогрейной котельной открытого типа. На обратной линии установлен циркуляционный насос, который обеспечивает доставку воды в котел и дальше по системе. Расчетный температурный режим данной схемы – 155-70°С. Два типа перемычек (рециркуляционая и перепускная) соединяют две основные линии – подающую и обратную.

Принципиальная схема котельной: 1 – насос сетевой; 2 – насос подпиточный; 3 – бак подпиточной воды; 4 – насос исходной воды; 5 – насос подачи; 6 – расходный бак; 7 – эжектор; 8 – охладитель; 9 – деаэратор вакуумный; 10 – подогреватель очищенной воды; 11 – очистительный фильтр; 12 – подогреватель исходной воды; 13 – котел водогрейный; 14 – насос рециркулярный; 15 – перепуск

Советы по эксплуатации тепловой схемы

В связи с возникновением дымовых газов может появиться коррозия металлических покрытий сернокислого или низкотемпературного происхождения. Чтобы избежать ее появления, следует контролировать температуру воды. Оптимальное значение на входе в котел — 60-70˚С. Чтобы повысить температуру до требуемых параметров, необходимо установить рециркулярный насос.

Чтобы водогрейные котлы служили долго, исправно и экономично, следует следить за постоянством расхода воды. Минимальное значение расхода устанавливает компания-изготовитель оборудования.

Для лучшей работы котельных установок используют вакуумные деаэраторы. Водоструйный эжектор создает вакуум, а выделяемый пар используется для деаэрации.

Автоматизация работы котельного оборудования

Глупо было бы не воспользоваться возможностями, которые облегчают эксплуатацию отопительных систем. Автоматика позволяет использовать набор программ, которые управляют тепловыми потоками в зависимости от режима дня, погодных условий, а также помогают дополнительно обогревать отдельные помещения, например, бассейн или детскую.

Пример принципиальной автоматизированной схемы: автоматический режим работы котельной контролирует эксплуатацию контуров рециркуляции воды, вентиляции, нагревания воды, теплообменником, 2 контурами теплого пола, 4 контурами отопления здания

Существует перечень пользовательских функций, адаптирующих работу оборудования в зависимости от образа жизни обитателей дома. Например, кроме стандартной программы обеспечения горячей водой, существует комплекс индивидуальных решений, которые являются более удобными и даже экономными для жильцов. По этой причине может быть разработана схема автоматизации котельной с выбором одного из популярных режимов.

Программа «Спокойной ночи»

Доказано, что оптимальная ночная температура воздуха в помещении должна быть на несколько градусов ниже дневной, то есть идеальный вариант – на время сна понизить температуру в спальне примерно на 4°С. В то же время человек испытывает дискомфорт, пробуждаясь в непривычно прохладном помещении, следовательно, рано утром температурный режим необходимо восстановить. Неудобства легко решаются с помощью автоматического переключения системы обогрева на ночной режим и обратно. Контроллерами, регулирующими ночные часы, занимаются компании DE DIETRICH и BUDERUS.

Система приоритетов горячего водоснабжения

Автоматическое регулирование потоками горячей воды также является одной из функций общей автоматизации оборудования. Оно делится на три вида:

• приоритетное, при котором во время пользования горячей водой полностью отключается система отопления;
• смешанное, когда мощности котла разграничиваются на обслуживание нагрева воды и обогрева дома;

неприоритетное, при котором обе системы действуют сообща, но на первом месте – обогрев здания.

</ul>

Автоматизированная схема: 1 – котел водогрейный; 2 – насос сетевой; 3 – насос исходной воды; 4 – подогреватель; 5 – блок ХВО; 6 – насос подпиточный; 7 – блок деаэрации; 8 – охладитель; 9 – подогреватель; 10 – деаэратор; 11 – охладитель конденсата; 12 – насос рециркуляционный

Низкотемпературные режимы работы

Переход на низкотемпературные программы становится основным направлением последних разработок производителей котельных. Преимуществом данного подхода является экономический нюанс – уменьшение расхода потребляемого топлива. Как раз автоматика позволяет регулировать температуру, выбирать верный режим и тем самым снижать уровень нагрева. Все перечисленные пункты необходимо учитывать на этапе составления тепловой схемы водогрейной котельной.

<index>Газовый котел

Типы устройств и их строение

Газовый котел любой модификации имеет три обязательных элемента:

• арматура, посредством которой осуществляется подача топлива (газа);
• газовая горелка;
• теплообменник.

Следует отметить, что наиболее распространённым материалом для создания теплообменника является медь. Однако довольно часто встречаются модели газовых котлов, в которых данный элемент сделан из чугуна или стали.

Принципиальная схема газового котла

Каждый современный настенный газовый котел дополнен циркуляционным насосом, предназначенным для перемещения теплоносителя, специальным предохранительным клапаном, расширительным баком, электронной системой управления. Помимо этого, устройство газовых котлов отопления оснащено также системами контроля и самодиагностики. Такое обилие специального и вспомогательного оборудования делает газовые котлы достаточно близкими к мини-котельным. А расчет мощности газового котла отопления, производимый перед установкой системы – показывает, что некоторые из этих дополнений способны увеличить эффективность.

При запуске котла в первую очередь начинает работать аппаратная часть. То есть, автоматически проверяется уровень температуры в помещениях – определяется, какое количество тепла необходимо системе.

Далее автоматикой запускается газовая арматура – топливо подается в систему. Одновременно зажигается искра в камере сгорания, и от нее загорается топливо. В теплообменнике происходит нагрев теплоносителя до нужного уровня. При помощи циркуляционного насоса нагретая вода перемещается по системе к радиаторам – где и отдает свое тепло. Так кратко можно описать принцип работы газового котла отопления с одним контуром.

Принцип работы газового котла

Однако в некоторых случаях котел может служить не только для отопления, но и для подачи горячей воды. Для того чтобы наладить в доме работу сразу двух систем, необходим двухконтурный газовый котел. Его основным отличием является наличие второго контура, который вполне может удовлетворять необходимости в горячей воде.

Рекомендуем к прочтению:Самый экономичный газовый котел отопления

Следует отметить, что контуры котла данного типа не могут работать одновременно. То есть, если вам понадобилось прогреть помещение, то в этот момент нагрев воды для ГВС будет приостановлен или будет производиться более слабо. Однако, по словам владельцев двухконтурных котлов, такие условия работы оборудования и схема не доставляют каких-либо неудобств.

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла

Отвод дыма

Важно учитывать, что отопительная система, работающая на газу, вне зависимости от того, какие типы газовых котлов отопления установлены, требует непрерывного отвода дыма. Во многом организация отвода дыма зависит от того, какой именно камерой сгорания оснащен котел.

В случае если камера открытая и у вас газовые котлы отопления дымоходные – дым покидает камеру через специально смонтированную дымовую трубу.

Особенность камер такого типа – они для поддержания горения используют воздух непосредственно из помещения. Такая особенность работы оборудования требует качественной вентиляции.

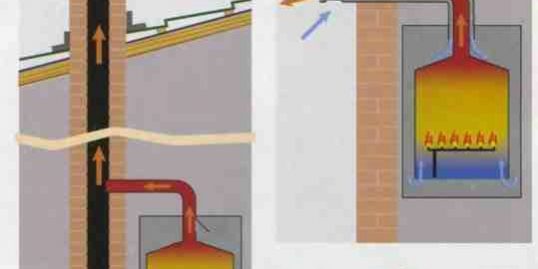

Варианты установки дымохода

Закрытая камера сгорания работает несколько иначе. Дым выводится в трубу принудительно – при помощи мощного вентилятора, который установлен непосредственно в котле. В подобных системах труба для отведения дыма чаще всего делается из стали или чугуна. Наружу она выходит через наружную стену дома. Газовые котлы отопления без дымохода – хороший выбор.

Горелки газового котла

Горелка газового котла

Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.

Рекомендуем к прочтению:Бытовые газовые котлы отопления промышленного назначения

Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.

Система защиты

Практически все модели современных газовых котлов обладают высокоэффективной системой защиты нескольких уровней. Прежде всего, в случае прекращения подачи газа происходит автоматическое закрытие электромагнитного клапана, который отвечает за поступление топлива в котел. Однако весомым недостатком является то, что клапан не открывается автоматически при восстановлении подачи газа. В таком случае повторный запуск котла следует выполнять вручную. Если же произошло отключение электропитания, то после его восстановления система запускается самостоятельно.

Современные модели имеют продолжительный ряд защитных функций. Одной из наиболее важных является предохранение системы от замерзания.

То есть, температура теплоносителя постоянно контролируется специальными датчиками. И в случае если она снизится до критической температуры – система самостоятельно запускает котел для прогрева теплоносителя. Еще одной крайне важной и полезной функцией является то, что для обеспечения качественной работоспособности система автоматически раз в определенный промежуток времени запускает циркуляционный насос и «прогоняет» теплоноситель. Таким образом — все элементы поддерживаются постоянно в рабочем состоянии.

Если же в системе возникла неисправность – информация об этом сразу же будет выведена на специальный экран, расположенный на блоке управления. Обнаружив неисправность и вызывая специалиста сервисного центра, следует непременно назвать ему код ошибки, который высветился на табло. Таким образом, мастер приедет, заранее зная о поломке – и сможет восстановить работоспособность системы в самое короткое время.

Газовые котлы являются достаточно экономичными – специальное оборудование позволяет сократить не только расход топлива, но и расчет газового котла отопления, расход электроэнергии, потребляемой системой, а кпд газового котла отопления – имеет приемлемый показатель.

</index>Используемые источники:

• https://kotle.ru/kotelnye/shema-kotelnoj
• https://eurosantehnik.ru/tipovye-sxemy-kotelnoj-chastnogo-doma.html
• https://mr-build.ru/newteplo/principialnaa-shema-kotelnoj.html
• https://aqua-rmnt.com/otoplenie/kotelnaya/teplovaya-sxema-avtomatizacii-kotelnoj.html
• https://otoplenie-doma.org/princip-raboty-gazovogo-kotla-otopleniya.html
