Технические характеристики алюминиевых радиаторов отопления для дома

Источник тепла любой отопительной системы — батареи. Именно от их качества зависит эффективность обогрева помещения. Для повышения этого показателя необходимо правильно выбрать размеры радиаторов отопления. Некоторые модели даже при небольших габаритах способны обеспечить хорошую теплоотдачу, другие — наоборот. Перед тем как выбрать отопительные приспособления, рекомендуется ознакомиться с преимуществами каждого материала.

1 Распространенные виды</span></h2>

Наиболее распространенными и старыми моделями считаются чугунные. Сегодня они используются реже, но существует достаточное количество зданий, которые отапливаются именно с помощью таких батарей. Раньше размеры отопительных радиаторов из чугуна были внушительными, выглядели они неэстетично.

Сегодня производители их усовершенствовали, а также появилась возможность скрывать устройство под специальным экраном, дизайн которого подбирается по вкусу владельца жилья. Достоинствами таких радиаторов считаются неприхотливость к химическому составу теплоносителя, устойчивость к коррозии и высоким температурам, долговечность, простота эксплуатации, отсутствие необходимости в постоянном обслуживании.

Но батареи имеют и недостатки. Наиболее важным из них считается неустойчивость к резким перепадам температур, поэтому при системных сбоях в централизованном отоплении возможно появление трещин и утечки теплоносителя. Установка проблематична, так как конструкция имеет большой вес.

Транспортировка таких радиаторов также затруднена, поскольку при неосторожном обращении появляются дефекты, которые делают приспособление непригодным к эксплуатации. Существенный минус — невозможность нормально прокрасить старые модели, а также необходимость регулярно обновлять покрытие. Несмотря на недостатки, устройства используются в квартирах и частных домах, так как считаются надежными и долговечными.

‘ >Алюминиевый радиатор отопления, как добавить скрутить секции, нарастить и открутить батареюРекомендуемКалькулятор расчета секций радиаторов отопления по площади

1.1 Алюминиевые модели</span></h3>

Радиаторы из алюминия в последние несколько лет стали довольно популярными. Они имеют преимущества, которые делают модели наиболее предпочтительным вариантом для установки в частном доме:

• малый вес, позволяющий без труда монтировать батареи даже при большом количестве секций;
• отличие от подобных отопительных приспособлений благодаря высокой теплоотдаче;
• изготовление разными компаниями, каждая из которых придает своему изделию оригинальный внешний вид, гармонично вписывающийся в любой дизайн;
• почти полное исключение возможности утечки в системе благодаря прочному креплению и соединению секций специальными уплотнителями;
• способность выдерживать температуру в системе до +110 градусов;
• нечувствительность к резким перепадам температур;
• доступная стоимость.

Но существуют и некоторые недостатки. Наиболее важным считается невозможность установки таких батарей в квартирах, поскольку у приборов низкий показатель рабочего давления. При перебоях в централизованном отоплении возможны локальные утечки из-за повреждения конструкции.

Алюминий — хрупкий металл, который легко повреждается при транспортировке или монтаже. Особенностью его считается способность вступать в связь с химическими составляющими воды в системе. Вследствие этого на внутренней поверхности образуются участки коррозии, которые постепенно приводят к полному разрушению металла. Срок службы у таких моделей несколько ниже, чем у чугунных аналогов, и составляет 5−15 лет. Некоторые производители смогли добиться продления этого периода до 20 лет.

РекомендуемОсновные размеры вытяжки: диаметр и высота для стандартной кухни

1.2 Биметаллические и стальные</span></h3>

Стальные и биметаллические модели считаются наиболее современными и надежными, срок их службы достигает 25−30 лет. Первые представляют собой конструкцию из нержавеющей стали, которую выполняют в разной форме.

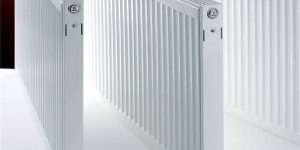

Наиболее доступным вариантом будет панельная стальная батарея, изготовленная в современном стиле и имеющая небольшой размер и привлекательный дизайн. Трубчатые модели относятся к долговечным и выполнены в виде трубок небольшого диаметра, присоединенных друг к другу. Количество их зависит от площади помещения.

Секционные модели также очень надежны и долговечны. Представляют собой конструкцию из нескольких секций, соединенных между собой посредством точечной сварки. Такой метод позволяет продлить срок эксплуатации радиатора и исключить вероятность утечки.

Биметаллические радиаторы также выпускаются в нескольких вариантах и отличаются надежностью и длительным сроком службы. Внешний каркас батареи изготовлен из специального сплава алюминия и кремния, который носит название силумин. Внутри каждой секции присутствует стальная труба, исключающая контакт силумина с водой. Благодаря этому снижается вероятность образования участков коррозии.

Существуют также варианты биметаллических батарей, имеющих только стальную сердцевину, и контакт алюминиевого сплава с водой здесь не исключается. Их не рекомендуется устанавливать в многоквартирных домах.

Биметаллические и стальные радиаторы подходят для установки в частном доме и квартире с централизованной системой отопления. Приборы выдерживают перепады рабочего давления и высокие температуры теплоносителя, не подвергаются коррозии. Существенный плюс — неприхотливость к химическому составу теплоносителя.

Недостатком моделей считается высокая стоимость, отличающаяся от цен на алюминиевые аналоги. Стоит также учитывать, что эти отопительные приспособления необходимо монтировать и подключать к системе осторожно, соблюдая все инструкции.

‘ >Как выбрать биметаллический радиатор?РекомендуемХарактеристика стальных радиаторов отопления

2 Габариты радиаторов</span></h2>

Биметаллические и другие модели имеют стандартные и нестандартные размеры в зависимости от назначения, предполагаемого режима эксплуатации и конкретных предпочтений каждого человека.

Стандартные цифры с учетом разновидности радиатора:

1. 1. Чугунные модели имеют следующие значения длины, глубины и высоты — 93 / 140 / 588 мм. Такие размеры считаются стандартными, но существуют низкие и высокие модели, которые подбираются под конкретные потребности того или иного покупателя. Первые не отличаются длиной и глубиной от обычных, но имеют высоту 388 мм. Вторые имеют разное значение высоты от 660 до 954 мм, длина и глубина составляют 76 и 203 мм соответственно. Теплоотдача одной секции стандартной батареи — 160 Вт. При монтаже стоит учитывать толщину паронитовой прокладки, а также расстояние от стены, которое нужно будет оставить для установки промывочного крана.
2. 2. Размеры батарей отопления из алюминия несколько отличаются от чугунных. Длина, глубина и высота их — 80 / 100 / 585 мм. Существуют низкие модели, габариты которых равны 40 / 180 / 200−400 мм. Высокие радиаторы почти не отличаются от стандартных размеров за исключением высоты, которая достигает 590−600 мм. Теплоотдача такой конструкции напрямую зависит от формы секций. При монтаже стоит учитывать, что трубы, к которым подключаются батареи, должны быть изготовлены из одинакового материала. Это поможет избежать аварийной ситуации при включении отопления.
3. 3. Стандартные размеры биметаллических моделей отличаются от других, поскольку сегодня на рынке представлено множество продуктов от разных фирм. Длина колеблется в пределах 80−82 мм, глубина — 75−100 мм, высота — 550−580 мм. Выпускаются также варианты с разными показателями высоты. Они могут достигать 500−800 мм. Теплоотдача каждой секции составляет 160−200 Вт.
4. 4. Стальные трубчатые радиаторы отличаются разнообразием стандартных размеров. Длина их может колебаться от 400 до 3000 мм, а высота — до 600 мм. Низкие модели имеют длину до 400 мм, высокие — до 900 мм.

Толщина радиатора отопления зависит от материала, из которого он изготовлен. Чугунные модели по этому критерию лидируют. Наиболее тонкими считаются алюминиевые батареи.

‘ >Радиаторы отопления — какие лучше?

3 Расчет в зависимости от площади</span></h2>

Прогревание частного дома или квартиры во время отопительного сезона во многом зависит от правильного расчета количества секций на радиаторе в каждой комнате. Если речь идет о многоквартирном здании, то план составляется специалистами из расчета квадратуры помещения и существующих стандартов.

Однако в частном доме владелец должен самостоятельно выполнить эти действия или обратиться к людям, которые выполняют такие работы. Существует несколько способов расчета:

1. 1. Расчёт с учетом площади считается наиболее простым и подойдет для домов с потолками не выше 3 метров. Формула проста — необходимо умножить площадь комнаты на количество необходимого тепла для каждого квадратного метра. По действующим стандартам вторая цифра составляет 100 ватт. Полученную цифру необходимо разделить на количество тепла, отдаваемого каждой секцией радиатора. Эти данные можно узнать в паспорте отопительного приспособления. Конечный результат — это количество секций. Если цифра с остатком, ее округляют в бо́льшую сторону.
2. 2. Объем помещения также можно использовать для расчёта количества секций. Как правило, этот метод используется для помещений с высокими потолками. Формула аналогична предыдущей, только первое значение — объем комнаты, а норма тепла для обогрева одного кубического метра воздуха стандартная и составляет 41 Вт. После получения конечной цифры ее также округляют в бо́льшую сторону. Отдельная норма, установленная несколько лет назад, относится к зданиям, в которых установлены современные стеклопакеты, и предполагает на каждый кубический метр 34 Вт тепловой мощности.

При расчёте стоит учитывать, что почти все производители во время составления технического паспорта радиатора всегда преувеличивают максимальный показатель теплоотдачи каждой секции. Поэтому лучше брать минимальное значение.

Наиболее точный расчёт могут сделать специалисты, которые используют другие формулы. Они учитывают расположение здания, коэффициент остекления, количество наружных стен, среднюю температуру воздуха в холодное время года. Именно такой показатель считается верным.

‘ >Виды радиаторов отопления.Современные виды радиаторов отопления

4 Правила выбора и установки</span></h2>

Для того чтобы радиатор сочетался с интерьером, необходимо сделать правильный выбор. Ширина прибора не должна быть меньше подоконника, при условии, что агрегат располагается под окном. От пола до батареи должно быть не менее 60 мм, от подоконника до верхней границы — не менее 100 мм.

Не стоит монтировать конструкцию очень близко к стенам, особенно при условии, что они оклеены обоями. Если владелец дома предполагает закрыть радиаторы защитными экранами, необходимо сделать перерасчет мощности с учетом этого критерия. В частном доме разрешается устанавливать радиаторы самостоятельно, если человек обладает соответствующими навыками. В квартире лучше доверить работу специалистам.

Настоятельно не рекомендуется выбирать алюминиевые радиаторы для квартиры. Как правило, коммунальные службы не дают разрешения на такие изменения. Не стоит также устанавливать батареи, которые имеют тепловую мощность больше, чем необходимо для каждой комнаты.

Размеры радиаторов — важный параметр отопительных приспособлений, который позволяет не только подобрать подходящую для интерьера модель, но и рассчитать количество секций, необходимых для эффективного обогрева помещения.

‘ >Выбираем радиатор отопления// FORUMHOUSEФото

Габаритные размеры алюминиевых радиаторов отопления и их секций необходимо знать, если планируется замена или установка батарей. Их необходимо учитывать для подводки труб и качественного обогрева помещений.

Какие бывают алюминиевые радиаторы отопления размеры по высоте и длине. Почему производители не всегда указывают реальную высоту радиатора? Какой глубины может быть секция радиатора? Ответы на эти и другие вопросы вы найдете в этой публикации.

Содержание статьиСкрыть1Какой высоты бывают алюминиевые радиаторы отопления?2Ширина алюминиевого радиатора3Глубина алюминиевого радиатора4Присоединительные размеры алюминиевых радиаторов отопления5Подведем итоги: какими бывают размеры алюминиевых радиаторов отопления

Реальная высота радиатора отопления часто не соответствует той, что указана в спецификации, инструкции или техпаспорте. Дело в том, что производители обычно указывают межосевое расстояние между центрами горизонтальных каналов (см. рис).

Межосевое расстояние важно знать для того, чтобы проектировать расположение и подводку труб. Реальная высота алюминиевого радиатора важна тогда, когда вы собираетесь установить его в нише или под окном. При этом необходимо учитывать допуски по высоте сверху и снизу. Подробнее об этом читайте в статье о правильной установке радиаторов отопления.

Существуют несколько стандартных вариантов межосевого расстояния для алюминиевых радиаторов:

• 30-35 см;
• 50-55 см;
• 60 см;
• 90 см.

Размер секции алюминиевого радиатора отопления по высоте при этом может быть больше на 7-15 см, в зависимости от дизайна, производителя и т.д.  Кроме того, у некоторых моделей может быть нестандартное межосевое, например – 58,5 см. Но, чтобы определить, какой вариант нужен достаточно будет примерных значений.

Читайте также:Как промыть радиатор отопления в квартире – алюминиевый, чугунный, биметаллический

Ширина (длина) алюминиевого радиатора зависит в первую очередь от количества секций. А ширина секции алюминиевого радиатора – величина непостоянная. Она зависит от модели и производителя. И варьируется в пределах от 8 до 10,5 см.

Шириной секции батареи определяется, насколько эффективно будет она греть. Чем ниже температура воды или теплоносителя в системе, тем хуже она прогревает алюминиевые перья. Соответственно, секция должна быть уже.

При соединении секций между собой используются ниппельные гайки. Иногда в местах стыка устанавливают прокладки или промазывают их герметиком. Их толщина практически не влияет на общие размеры радиатора.

То есть, чтобы узнать размеры алюминиевого радиатора отопления на 10 секций, достаточно знать его межосевое расстояние и ширину секции. К межосевому прибавьте 7-15 см – узнаете его реальную высоту. Умножьте ширину секции – узнаете его длину.

Этот параметр особенно важен, если вы хотите утопить радиатор в стену или нишу. Как правило, глубина секции составляет от 8 до 10 см. У некоторых моделей глубина может быть до 12,5. Также существуют (хоть и редко встречаются) радиаторы глубиной 6-6,5 см.

Как и в случае с шириной, при выборе радиатора стоит учитывать температуру жидкости, которая циркулирует по нему. Чем она выше, тем более узкий радиатор можно выбирать.

Все секции, из которых состоит радиатор отопления – одинаковые. Традиционно в отоплении диаметры измеряются в дюймах. Существует несколько стандартов присоединительных размеров:

Читайте также:Сколько реальных кВт тепла в одной секции радиатора

Дюймы	Миллиметры
1/2	12.7
3/4	19
1	25.4
1 1/4	31.7
1 1/2	38.1

Чаще всего встречаются радиаторы для подключения к трубам с наружным диаметром 3/4 и 1 дюйм. Они обеспечивают оптимальную скорость потока воды.

Если установить радиатор с небольшим сечением труб, то скорость потока жидкости будет слишком большой, и она не успеет отдать тепло. Если сечение труб будет большим, то скорость потока будет маленькой и радиатор заилится – частички грязи из воды будут скапливаться в его нижней части.

Важно!Диаметр, указанный в технических характеристиках радиатора – внутренний. Ему должен соответствовать наружный диаметр трубы отопления или фитинга.

• Высота алюминиевого радиатора может быть любой, в пределах от 37 до 105 см;
• Длина радиатора зависит от количества секций, а ширина одной секции – от 8 до 10,5 см;
• Глубина алюминиевого радиатора обычно 8-10 см, но есть модели, отличающиеся на 2-2,5 см по этому показателю;
• Присоединительные диаметры варьируются в пределах от 12,7 до 38,1 дюйма.

Надеемся, публикация была вам полезна. Не забудьте поделиться ей со своими друзьями!

Loading…

Основные технические характеристики моделей алюминиевых радиаторов отопления – информация, которую желательно знать перед их выбором и покупкой. Наряду с внешним обликом (дизайном) отопительного прибора и его стоимостью, технические данные позволяют сравнить между собой различные модели и подобрать вариант, оптимальный по основным параметрам.

Различают количественные и качественные характеристики алюминиевых радиаторов. Количественные позволяют сравнить отопительные приборы по их массогабаритным параметрам и мощности теплового потока. В свою очередь, качественные характеристики учитывают особенности конструкции и технологии изготовления.

Количественные характеристики

Количественные характеристики должны быть подтверждены в ходе испытаний, результаты которых служат основанием для получения сертификата соответствия. Перечень подтверждаемых характеристик, а также методы и условия испытаний указаны в нормативной документации – российских (ГОСТ) и европейских (EN 442-2) стандартах, либо специально выпущенных и утвержденных технических условиях (ТУ).

Количество секций

Подавляющее большинство моделей алюминиевых радиаторов состоит из отдельных секций. Деление на секции позволяет подобрать прибор необходимой мощности в зависимости от площади отапливаемого помещения.

Пятисекционный алюминиевый радиатор.

Покупатель может приобрести как отдельные секции радиатора, так и готовый отопительный прибор заводской сборки. Как правило, радиаторы заводской сборки включают в себя от 4 до 12 секций. При сборке секций между собой используется ниппельное соединение.

Необходимое для обогрева помещения количество секций определяется по приближенной формуле:

N =100*(S/P);

где S – площадь помещения, м2;

P – тепловая мощность одной секции, Вт.

Итальянская компания Global производит сдвоенные модели серии GL/D, имеющие 2 ряда, расположенные симметрично относительно плоскости задней стенки секций. Сдвоенные радиаторы используют, если их нужно установить на расстоянии от стены.

Тепловая мощность (номинальный тепловой поток)

Данный параметр (измеряется в Вт) позволяет определить, сколько секций должен иметь радиатор для обогрева определенной площади.

Отдельные секции алюминиевых радиаторов отопления.

Согласно ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия», тепловая мощность определяется при следующих условиях:

• температурный напор (разность между температурами теплоносителя и воздуха в помещении) ΔТ= 70°С;
• атмосферное давление В = 760 мм.рт.ст;
• теплоноситель движется по отопительному прибору «сверху вниз».

Некоторые производители дополнительно указывают тепловую мощность, измеренную при температурном напоре 30°С и 50°С.

Площадь наружной поверхности нагрева

Данная величина включает в себя площадь всех поверхностей радиаторной секции, которые контактируют с воздухом в комнате, включая площадь оребрения. Площадь наружной поверхности обычно составляет:

1. для секций с межосевым расстоянием 350 мм – 0,3…0,4 м2;
2. для секций с межосевым расстоянием 500 мм – 0,4…0,5 м2.

Геометрические характеристики

Габаритные и монтажные (присоединительные) размеры определяют возможность установки радиатора отопления при конкретных условиях размещения. Также габариты отопительного прибора влияют на его тепловую мощность.

Габаритные размеры.

Межосевое расстояние

Межосевым называют расстояние между осями верхнего и нижнего коллектора. Среди выпускаемых серийно радиаторов преобладают модели с межосевым расстоянием 200, 300, 350, 500, 600, 800 мм. Межосевое расстояние 500 мм является наиболее распространенным, а радиаторы данного типоразмера присутствуют в модельном ряде всех производителей. Компания Global производит модели серии Oscar с межосевым расстоянием от 900 до 2000 мм.

Монтажные размеры.

Ширина секции

Подавляющее большинство моделей алюминиевых радиаторов имеет ширину секции 80 мм. Реже производят секции шириной 70 мм, 100 мм и других значений.

Глубина

Данная величина определяет монтажное расстояние от оси коллектора до прилегающей стены помещения. Наиболее распространены изделия глубиной 80 мм, но для увеличения тепловой мощности производители в некоторых моделях увеличивают глубину радиатора до 100 мм.

Внутренний объем секции

Один из параметров, определяющих мощность отопительного прибора. Внутренний объем секции (измеряется в литрах) зависит от высоты радиатора, а также формы и площади сечения вертикального канала. Для увеличения внутреннего объема некоторые изготовители производят модели с овальным сечением канала (радиаторы Royal Thermo).

Вертикальный канал овального сечения.

Масса секции

Масса секции включает в себя вес лакокрасочного покрытия, а также усредненную массу прокладок и ниппелей. Иногда в паспорте на изделие указывают удельное значение массы (материалоемкость), которая измеряется в кг/кВт.

Давление

Большинство алюминиевых радиаторов рассчитаны на рабочее давление 16 атм (1,6 МПа). Некоторые модели предполагают эксплуатацию в системах с рабочим давлением 20 и 25 атм (например, Rovall производства концерна Sira Group).

Испытательное (опрессовочное) давление, при котором радиатор не должен разрушаться, должно быть в 1,5 раза выше рабочего. Также производители указывают максимальное (разрушающее) давление, которое обычно составляет 40-60 атм, но не менее, чем в 2 раза выше рабочего.

Температура теплоносителя

Отопительные приборы данного типа рассчитаны на температуру теплоносителя 110°С. Некоторые модели (например, Rifar серии Alum) допускают эксплуатацию при 135°С.

В таблицах 1 и 2 приведены технические характеристики моделей с межосевым расстоянием 350 и 500 мм. В сравнительных таблицах указаны массогабаритные параметры, объем теплоносителя и номинальный тепловой поток секции производства 7 различных компаний.

Таблица 1 — Технические характеристики алюминиевых радиаторов (межосевое расстояние 350 мм)

Производитель и модель	Габаритные размеры, мм	Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
высота	ширина	глубина
Rifar Alum 350	415	80	90	0,19	1,20	139
Royal Thermo Indigo 350	435	80	100	0,29	1,30	155
Konner LUX 80/350	430	80	80	0,28	1,05	145
Ferroli POL 350	431,5	80	98	0,31	1,10	155
General Hydraulic Lietax B 350-80	420	80	80	0,22	0,80	135
Global VOX R 350	440	80	95	0,35	1,12	145
Varmega Almega 350/80	426	80	80	0,30	1,10	147

Таблица 2 — Технические характеристики алюминиевых радиаторов (межосевое расстояние 500 мм)

Производитель и модель	Габаритные размеры, мм	Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
высота	ширина	глубина
Rifar Alum 500	565	80	90	0,27	1,45	183
Royal Thermo Indigo 500	585	80	100	0,37	1,65	205
Konner LUX 80/500	582	80	80	0,43	1,25	190
Ferroli POL 500	581,5	80	98	0,38	1,40	180
General Hydraulic Lietax B 500-80	582	80	80	0,36	1,03	180
Global VOX R 500	590	80	95	0,46	1,45	195
Varmega Almega 500/80	576	80	80	0,38	1,20	191

Модели с межосевым расстоянием 200 мм являются наименьшими по высоте среди алюминиевых секционных радиаторов. Изделия данного типоразмера используются для установки под оконными проемами с увеличенной площадью остекления. Сравнительные характеристики приборов данного типоразмера приведены в таблице 3 и включают в себя данные по изделиям трех производителей.

Таблица 3 — Технические характеристики алюминиевых радиаторов (межосевое расстояние 200 мм)

Производитель и модель	Габаритные размеры, мм	Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
высота	ширина	глубина
Varmega Almega 200/80	275	80	80	0,20	0,64	101
Sira Heatline 200	245	80	80	0,16	0,56	89
Konner LUX 80/200	275	80	80	0,26	0,62	123

Качественные характеристики

Перед приобретением отопительного прибора следует изучить и качественные характеристики различных моделей, показывающие особенности конструкции и технологии изготовления.

Теплоносители

В техническом паспорте на изделие должно быть указано, с какими теплоносителями допускается его эксплуатация. Также может быть указан допустимый диапазон значений водородного показателя (pH) теплоносителя. Если предполагается работа алюминиевого радиатора с незамерзающими жидкостями (антифризами), в его конструкции применяются специальные межсекционные прокладки.

Схемы подключения алюминиевых радиаторов.

Способы подключения

Стандартная секция алюминиевого радиатора имеет верхний и нижний коллекторы, допускающие один из известных способов бокового подключения. Некоторые модели отопительных приборов снабжены коллектором с нижним присоединительным патрубком, позволяющим осуществлять удобное при монтаже коллекторной системы отопления нижнее подключение.

Схема движения теплоносителя при нижнем подключении.

Метод изготовления

Секции могут быть изготовлены литьем под давлением либо методом экструзии. Экструзия представляет собой метод обработки давлением, в результате чего получается заготовка повышенной плотности. Радиаторы, изготовленные данным методом, имеют более высокую прочность, что позволяет выдерживать повышенное давление.

Алюминиевые радиаторы различных типоразмеров.

Алюминиевые секционные радиаторы хорошо зарекомендовали себя в индивидуальных системах отопления, когда домовладелец имеет возможность самостоятельно выбирать вид теплоносителя и контролировать его качество. Такие приборы характеризуются высокими теплотехническими показателями, выигрывая у биметаллических моделей благодаря более низкой стоимости. Технические характеристики алюминиевых радиаторов отопления дают покупателю возможность выбрать лучшую модель среди ряда аналогов.

Добавить комментарий

<index>

Без батарей не обходится ни одна система отопления. Радиаторы могут быть разными по форме, материалу изготовления, способу подключения и функциональности. Подбирая отопительные приборы, хозяин должен учитывать тип сети – в централизованных магистралях высокое давление, автономные системы с твердотопливными котлами нагревают теплоноситель до предельно высоких температур. Рассмотрим алюминиевые радиаторы отопления, их особенности и возможности применения.

Виды радиаторов из алюминия

Приборы могут быть изготовлены способом экструзии, литья или анодирования. Алюминий – мягкий материал, поэтому в процессе изготовления в состав добавляется кремний, затем сплав отливается по формам целых приборов или отдельных секций.

Экструзионные

Устройство алюминиевого радиатора отопления в разрезе выглядит как ребра теплообменника, прикрытые внешними пластинами. Экструзионные приборы – это монолитные изделия, изменить количество секций не получится, как и заменить дефектный элемент. Особенность требует предварительного расчета нагрузки, общего количества радиаторов для каждого индивидуального помещения.

Совет! По своим качествам экструзионные приборы уступают литым, но не так требовательны к чистоте теплоносителя.

Анодированные

В производстве агрегатов применяется сплав с высоким уровнем очистки. После отливки модели подвергаются процессу шлифовки внутренних стенок туннелей, что обеспечивает высокую проходимость теплоносителя, снижает риск заиливания радиаторов.

Реклама

Поэтому анодированные – это лучшие алюминиевые радиаторы отопления из всей линейки, применяемые в системах автономного, централизованного типа.

Цена устройств дороже, но стоимость окупается длительным сроком службы (до 25 лет) без требований к регулярному обслуживанию и подновлению.

Литые

Прочные и практичные устройства с увеличенным содержанием кремния в сплаве (до 12%). В разрезе прибор выглядит как комплект из вертикального проходного канала с верхним и нижним проходными протоками, дополненными резьбами. Еще есть внутренние элементы «ребра» нагревателя и корпус из внешних пластин. Горизонтальные проходные каналы имеют большее сечение, чем вертикальные, оребренный нагреватель увеличивает площадь соприкосновения с воздухом, за счет чего помещение прогревается быстрее.

Секции присоединяются стальными ниппелями. Литые изделия – это радиаторы со стабильными показателями нагрева без возможности дополнения или убавления секций. По теплоотдаче алюминиевые литые устройства уступают только медным батареям. Прочие характеристики – тепловая мощность секции до 215 Вт при ширине агрегата в 50 см. Срок эксплуатации до 25 лет.

Технология производства радиаторов

Изготовление различается по типу применяемого сырья и техническим особенностям:

Рекомендуем к прочтению:Подключение биметаллических отопительных радиаторов и стоимость установки

1. Анодированные алюминиевые радиаторы. Сырьем является оксидированный металл с высоким содержанием кремния. Устройства противостоят коррозии, выдерживают давление в 50-70 бар.
2. Литые приборы. Изготавливаются секциями, сырье – силумин (сплав алюминия и кремния). Производственный процесс проходит под высоким давлением, форма секций может быть разной. Внутренние каналы батарей расширены для нормальной циркуляции теплоносителя, стенки теплообменника достаточно толстые, чтобы прибор выдержал давление в 6-16 бар.
3. Экструзионные батареи. Изготавливаются техникой продавливания сырья через формы, затем части приборов скрепляются. Для производства коллекторов применяется силумин, для остальных деталей – сплав с меньшим содержанием кремния.

На заметку! Стоят экструзионные батареи недорого, но модель невозможно нарастить или улучшить в процессе эксплуатации.

Строение и принцип работы радиаторов

Секционные приборы считаются оптимальным выбором для хозяев, которые желают нарастить или уменьшить количество элементов, упростить процесс ремонта и замены деталей. В панельных батареях дефект устраняется полной заменой оборудования или помощью специалистов, что иногда дороже покупки нового прибора.

Строение агрегата такое – по трубопроводу подачи транспортируется теплоноситель, который проходит по верхним, нижним и вертикальным каналам, передает тепло ребрам прибора, а они нагревают панели. Скорость прогрева зависит от расстояния между осями – это промежуток между центром трубы и подводом. Межосевое расстояние – нюанс, учитываемый при замене батарей на новые.

Принцип работы – лучевой, то есть воздух в помещении нагревается только от теплоносителя, подаваемого в батареи. От того, насколько горячей будет вода в радиаторах, зависит быстрота прогрева комнаты.

На заметку! Силуминовые приборы быстро нагреваются и быстро остывают, поэтому в период холодов теплоноситель в системе алюминиевых радиаторов отопления нужно поддерживать на постоянном уровне температуры. Особенно это касается автономных тепловых систем, где источником тепла является котел.

Показатели допустимого давления в радиаторах из алюминия

Рассматривая, какие алюминиевые радиаторы отопления лучше, в расчет берется показатель давления в системе. Технический паспорт прибора содержит данные о рабочем и опрессовочном (максимальном) давлении. Рабочие показатели – это постоянный уровень давления в системе в период циркуляции теплоносителя, опрессовочный норматив нужен для запуска сети в тестовом режиме.

Для тепловых приборов из алюминия показатель давления 10-15 бар. В сетях центрального типа уровень давления не более 15 бар, а в магистралях может достигать 30 бар – это обуславливает скачки параметров, из-за которых силуминовые батареи не рекомендуется устанавливать в квартирах. Зато нет ограничений для автономных сетей, где давление редко превышает 2 атм.

Совет! Котлы отопления производства Германии часто показывают давление прибора в 10 бар (атмосфер). Установка силуминовых батарей возможна, но только при правильных расчетах скорости циркуляции теплоносителя.

Дополнительные детали и приборы для монтажа радиатора

Для установки оборудования пригодятся дополнительные детали. В продаже есть монтажные наборы и комплекты для установки, это разные виды оборудования. В частности, в комплекте есть клапаны, переходники, заглушки, а монтажный набор содержит фиксаторы и другие детали для крепления батареи на стену.

Совет! В частном доме прибор отопления допускается ставить в любую точку, в квартире – под окном. При изменении зоны монтажа в многоэтажном доме потребуется получение разрешительных документов.

Чтобы предварительно определить размеры алюминиевых радиаторов отопления, подобрать зону установки, принимается в расчет стандартный показатель 50 см.

Для фиксации оборудования и запуска в эксплуатацию пригодится:

Рекомендуем к прочтению:Виды, фото и размеры отопительных радиаторов

• кран Маевского для спуска воздушных пробок;
• крепежи (кронштейны);
• заглушки;
• резьбовые переходники.

Покупать комплектующие для алюминиевых радиаторов отопления следует только после точного определения размеров агрегата. Проще всего брать батареи сразу в комплекте с монтажными устройствами. Цена комплекта выше, но приобретение деталей по отдельности обойдется дороже. Вся фурнитура выбирается с учетом зоны монтажа, способа подключения, который может быть односторонним, нижним или диагональным. Тут в расчет принимается размер сечения трубопровода.

Совет! Хозяину придется докупать герметик, фум-ленту или льняную нить для подмотки, испарители, термоголовки, контроллеры, вентиляторы и другие приборы для контроля и установки режима обогрева.

Достоинства и недостатки

Специалисты выделяют ряд преимуществ силуминовых отопительных приборов:

1. Небольшой вес. Это упрощает монтаж, транспортировку батарей.
2. Возможность установки регулятора, изменения температуры нагрева теплоносителя.
3. Экономичность. Прибор быстро нагревается, поэтому не потребуется сжигать много топлива.
4. Повышенный КПД.

Небольшие размеры изделий и эстетическая привлекательность – дополнительные плюсы, но не обошлось без недостатков:

• зоны стыков между секциями увеличивают риск протечки;
• больше всего тепловой энергии скапливается в ребрах батареи, поэтому тепло распределяется неравномерно;
• сниженная конвекционная передача;
• повышенный риск завоздушивания;
• малая стойкость перед скачками давления.

Все виды приборов (кроме анодированных) плохо противостоят ржавчине, требовательны к теплоносителю. Нельзя применять присадки, запускать в трубы антифриз, нужна вода с нейтральным pH. Поэтому перед покупкой придется взвесить все плюсы и минусы применения.

В квартирах многоэтажных домов алюминиевые батареи не устанавливаются. Если хозяин захочет использовать прибор такого типа, сначала надо обратиться в управляющую компанию. Загрязненный теплоноситель, скачки давления в сети, риск протечки – это причины, по которым могут отказать.

В паровых, воздушных системах нельзя устанавливать алюминиевый радиатор, технические характеристики которого уступают батареям из других материалов:

• длина промежутка между нижним и верхним коллектором (межосевое расстояние) 20-50 см;
• показатель рабочего давления 6-16 атм.;
• мощность 82-212 Вт;
• теплоносителя для секции требуется 250-460 мл;
• максимальный нагрев воды до +110 С.

Важно! В магистралях с паровым и воздушным типом прогрев теплоносителя осуществляется выше +110 С, высокие температуры выдают и твердотопливные котлы для автономных систем – это требуется учитывать, выбирая силуминовые приборы отопления.

Обзор производителей радиаторов из алюминия

Отечественные изготовители не всегда предлагают товары, качество которых соответствует заявленному.

Поэтому многие покупатели предпочитают модели европейских фабрик:

1. Faral, Италия. Устройства FARAL Green HP, FARAL Trio HP. Расстояние между осями 500-300 мм, глубина 90-85 мм, секций в сборке 3-16. Стыковка ниппелями с герметичными прокладками. Изделия тестируются под давлением в 24 бар, допустимые рабочие показатели 16 бар.
2. Radiator 2000 S.p.A, Италия. Модель KalidoR. Устройства адаптированы под условия разных регионов, противостоят коррозии и показывают хорошую теплоотдачу. Тестируются под давлением в 24 бар, рабочий уровень 16 бар.
3. Fondital, Италия. Агрегат Calidor Super – еще один прибор, который полностью подходит для российских систем отопления. Соответствие стандартам и нормативам ГОСТ, европейские сертификаты безопасности, давление до 50 бар и увеличенная ширина каналов – несомненные плюсы. Устройства со сниженными требованиями к качеству теплоносителя будут уместны в магистралях водяного типа.

Чтобы выбрать качественное оборудование, стоит внимательно читать технический паспорт на соответствие характеристик, убедиться в наличии сертификатов у продавца, уточнить срок эксплуатации и гарантии от производителя.

</index>

При проектировании и монтаже системы отопления или при замене старых отопительных приборов необходимо учитывать множество параметров и размеры батарей отопления играют тут немаловажное значение.

Габариты приборов отопления принимают не только из эстетических соображений, они должны отвечать следующим условиям:

• по длине отопительный радиатор должен перекрывать порядка 70-75% подоконного пространства;
• высота расположения от пола должна составлять 80-120 мм;
• расстояние от подоконной доски в пределах 60-120 мм.

Только при выдерживании данных параметров при монтаже процесс теплоотдачи от радиатора будет максимально эффективным и будут соблюдаться заявленные производителем характеристики. Для таких приборов, как радиаторы отопления размеры не являются единственным строгим условием. Чтобы рассчитать количество радиаторов отопления требуется также учитывать степень теплоотдачи одной секции и максимально допустимую величину рабочего давления системы отопления.

Термины, используемые при выборе радиатора

Перед рассмотрением типов и видов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями чтобы иметь возможность правильно подобрать и рассчитать радиаторы отопления.

Следует знать следующие термины:

• Теплоотдача радиатора, измеряется в ваттах (Вт). Данный показатель характеризует количество тепла, переданное отопительным прибором воздуху в помещении за единицу времени.
• Межосевое расстояние. В документации иногда встречаются также идентичные этому понятия «присоединительные размеры», «межцентровое» или «межниппельное расстояние». Данный параметр показывает расстояние между центрами входных отверстий в радиаторах или их секциях в миллиметрах. В названиях марок секций всегда присутствуют цифры, к примеру РАП 500 или Magica400. 500 и 400 и есть межосевое расстояние для данного типа отопительного прибора. Этот показатель является очень важным с технической точки зрения, так как от этого значения зависят расстояния между трубопроводами системы отопления при монтаже. При замене отопительного прибора присоединительные размеры выбирают исходя из реального расстояния между трубами существующей отопительной системы. В противном случае для подключения потребуются дополнительные работы, ведь если радиаторы отопления межосевое расстояние 450 мм купить, чтобы заменить радиаторы отопления 300 мм, необходимо будет подгонять с помощью газосварки присоединительные размеры.
• Монтажная высота, ширина и глубина секции, измеряемые в миллиметрах. Эти параметры описывают максимальные наружные габаритные размеры секции или отопительного прибора. Следует понимать, что высота радиатора отопления будет всегда больше межосевого расстояния. К примеру, у таких приборов как радиаторы отопления 250 мм высота составит не менее 300 мм.
• Рабочее давление системы отопления – это давление, поддерживаемое в системе на протяжении периода эксплуатации, обычно измеряется в атмосферах (атм.), реже – в мегапаскалях (МПа). 1 МПа равен 1 атмосфере.
• Опрессовка – испытание контуров и приборов отопительной системы повышенным давлением. Производится перед началом каждого отопительного сезона для выявления дефектов и неисправностей. Что такое опрессовка — более подробно можно прочитать здесь.

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

1. Стандартные размеры чугунных радиаторов отопления по спецификации составляют для одной секции (ширина х глубина х высота) 93 х 140 х 588 мм. В различных модификациях глубина может так же составлять 85, 90 и 110 мм, а ширина – 108 мм. Для экзотических чугунных радиаторов в стиле «ретро» типоразмеры ещё разнообразнее. Определить размеры собранного из них прибора отопления несложно – к каждой секции прибавляют 10 мм толщины паронитовой прокладки. Также, в случае монтажа радиатора в нишу или в стеснённых условиях, следует учесть длину в обязательном порядке устанавливаемого промывочного крана. Теплоотдача одной секции составляет порядка 160 Вт. при разнице в температуре воздуха помещения и теплоносителя 70 С, максимально допустимое рабочее давление в системе – 9 атмосфер.
2. Принятые за стандарт размеры биметаллических радиаторов отопления (ширина х глубина х высота), ввиду широкого ассортимента и значительного количества производителей, таковы: 80-82 х 75-100 х 550-580 мм. Средняя величина теплового потока от секции такого прибора составляет порядка 160-200 Вт, благодаря наличию стального сердечника в конструкции рабочее давление в системе может достигать 25-30 атм., а при опрессовке возможно испытание давлением до 35-50 атмосфер.
3. Алюминиевые радиаторы отопления горизонтальные даже при одинаковых размерах могут значительно различаться в технических параметрах. Стандартные габариты их секций составляют (Ш х Г х В) 80 х 80-100 х 575-585 мм. Теплоотдача секции такого вида прибора отопления зависит от оребрения и глубины конструкции, находясь в пределах 180-200 ватт при предельном рабочем давлении системы 16 атмосфер. Опрессовывают такие радиаторы под давлением до 24 атм.

ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб равной с радиаторами прочности, иначе возможно создание аварийных ситуаций.

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение.

Требуемое количество секций можно определить несколькими способами:

1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

Используемые источники:

• https://oventilyacii.ru/otoplenie/vidy-batarej-i-razmery-radiatorov-otopleniya-shirina-vysota-i-tolshhina.html
• https://vteple.xyz/razmery-aljuminievyh-radiatorov-otoplenija/
• http://buildip.ru/tehnicheskie-harakteristiki-aluminievyh-radiatorov-otoplenija.html
• https://dizain-vannoy.ru/sistema-otopleniya/alyuminievye-radiatory-otopleniya.html
• http://spetsotoplenie.ru/radiatory-otopleniya/rukovodstvo-po-vyboru-radiatorov-otopleniya/radiatory-otopleniya-standartnye-i-nestandartnye-razmery.html
