Строительство дымохода в бане из металла или кирпича

О том, как выложить кирпичные трубы к металлическим печам бани, пойдёт речь в данной статье. Вы узнаете, как правильно выложить, своими руками, дымоход из кирпича в бане.

Дымоход — это устройство, предназначенное для отведения продуктов горения (дыма) от печи или котла на улицу.

Дымоходы бывают:

• Кирпичные;
• Металлические;
• Асбестовые и так далее.
• Конструкций для дымохода множество.

Существуют уже готовые решения, как например, сборные дымоходы (сендвичи), так и самоделки. Вы можете соорудить дымоход их чего угодно, из любого, подручного и негорючего материала.

При проектировании бани, каждый хозяин задумывается над тем, какую печь установить и как устроить дымоход. Это в банном деле наиболее важный вопрос.

Кирпичные трубы к металлическим печам бани

Что нужно знать при установке железной печи в баню. Что устанавливать, прямую кирпичную трубу или щиток. Эти вопросы волнуют многих, кто решил своими руками сделать отопление в бане.

В последнее время наблюдается тенденция установки железных печей (котлов, печи-камина и так далее), с выводом дыма через кирпичный щиток.

Люди ошибочно считают, что таким образом увеличивается площадь обогрева помещения. Иногда можно услышать — зачем отапливать улицу, я прогоню теплый воздух сквозь щиток и лучше нагрею помещение. Давайте поговорим о том, почему этого делать не стоит, хотя, звучит вроде бы всё логично.

Как сделать трубу из кирпича в бане

Если совершить небольшой экскурс в прошлое, то можно заметить, что у железных буржуек была железная труба для вывода дыма.

А вот кирпичные печи строились с щитком, который обогревал две смежных комнаты. Так было повсеместно и не зря.

Дело в том, что печи из кирпича очень медленно отдают тепло в помещение. Фактически весь жар уходит в трубу и поэтому, вполне логично сделать колодцы. Проходя по ним тепло частично уходит в кирпич, хотя, иногда огонь всё же прорывается из дымохода на улицу.

Таким образом, у печек из кирпича, щиток — это фактически продолжение самой печи. Потому что кирпич имеет низкую теплопроводность. То есть, весь жар остаётся внутри печи.

Газы нагреваются до высоких температур и нужно увеличивать площадь, которая забирает тепло и отдаёт его в помещение.

Металлические печи отдают тепло в помещение практически сразу. Газы, поступающие в кирпичный щиток имеют не высокую температуру.

Если дымовые газы пускать по щитку, то они остынут до такого состояния, что на выходе будет образовываться конденсат. При этом тяга уменьшается, печь дымит, а дымоход начинает быстро разрушаться.

Всё это указывает на то, что для металлической печи следует устанавливать прямой выход в виде трубы из металла или из кирпича. То есть, для металлической печи кирпичный щиток делать не рекомендуется.

Труба из кирпича для бани

Определившись с видом трубы из кирпича, уже можно приступать к проектированию. Кирпичная труба может располагаться как внутри помещения, так и снаружи.

Такое решение принимается индивидуально, всё зависит от проектных особенностей бани и от того, где расположена печь по проекту. Однако следует знать, что при внешнем расположении, труба должна надёжно крепиться к стене дома.

Схема расположения печи в бане.

Виды кирпичных дымоходов

Металлическая печь (МП) в бане, может иметь несколько различных видов дымохода.

Дымоход может быть:

• Кирпичный;
• Металлический.

Кирпичные дымоходы, также разделяются на типы:

1. Монокирпичный;
2. Кирпич с сандвич трубой;
3. Кирпич с одно-стенной трубой.

Нужно отметить, что кирпичные дымоходы относятся к коренным или стеновым трубам.

Коренными называют дымоходы устанавливаемые на фундамент. Стеновые дымоходы монтируются непосредственно в стене здания (щиток с колодцами).

Рассмотрим простейший вариант коренной трубы с монокирпичным дымоходом.

Монокирпичный дымоход состоит из:

• Фундамента;
• Самой трубы;
• Противопожарной распушки;
• Капельника;
• Дымника (зонтик от атмосферных осадков).

Кроме того, внизу находится дверца для удобного удаления сажи. А сверху, по желанию, можно установить задвижку, для сохранения тепла, после прогорания печи. Также задвижку используют для регулировки тяги.

Основание дымохода

Фундамент под трубу должен быть надёжным и прочным. Следует произвести расчёт веса готовой конструкции, давление на основание. Затем, на основе полученных данных определить на какую глубину заливать фундамент.

Для основания кирпичного дымохода берут самые прочные кирпичи без трещин, ведь на них опирается весь дымоход. Желательно выкладывать основание шире трубы на кирпич, для увеличения площади опоры.

Как выложить кирпичную трубу

Затем выкладывают ровную трубу с гладкими, внутренними стенками. Ровные швы не должны содержать пустот или раковин.

Если труба находится внутри помещения, то в районе перекрытия её увеличивают на кирпич. Это называется распушкой и делается в противопожарных целях, для уменьшения температуры на краях.

Капельник или выдра — это расширение трубы над кровлей. Делается для предотвращения попадания влаги внутрь помещения.

Сверху на трубу надевается колпак, он же дымник, зонтик и так далее. Его роль сводится к защите кирпичной кладки от осадков.

Помимо этого, верхний ряд кирпичей рекомендуется укрепить гидроизоляционным фиброцементным раствором.

Материал

Для кладки дымохода используют полнотелый, печной кирпич, способный выдержать высокие температуры.

В идеале, материал из которого будет выкладываться дымоход, должен быть устойчив к:

• Кислотному воздействию;
• Возгоранию сажи;
• Влаге (конденсату);
• Перепаду температур и так далее.

Помимо этого, если вы хотите чтобы дымоход служил долго и не разрушался, то, топить печь следует только сухими дровами или углём.

Теплоизоляция

Кирпичная труба нуждается в качественной теплоизоляции, особенно, если она установлена на улице.

Однако, даже самая надёжная изоляция не сможет защитить дымоход от конденсата. Если дымовые газы, попадающие из печи в дымоход будут иметь слишком низкую температуру, то существует риск возникновения конденсата.

Влага и кислотное воздействие способны разрушить дымоход за короткий период.

Вывод

Если вы желаете установить кирпичную трубу к металлической печке, то данная печь должна быть малоэффективной, сжирающей тоннами дрова и нещадно жарящей дымоход.

При использовании современной, металлической печи, с длительным горением топлива, при котором всё тепло отдаётся в помещение, а выходящие дымовые газы имеют низкие температуры, будет образовываться конденсат, разрушающий кирпичную кладку.

Поэтому, кирпичные дымоходы для высокоэффективных МП с длительным горением топлива устанавливать не рекомендуется.

Лучше всего использовать металлические дымоходы сэндвичи или керамические дымоходы с длительным сроком эксплуатации.

Кирпичные трубы к металлическим печам в бане, видео-рекомендация

Статьи по теме:

Раствор для дымохода из кирпича, пропорции

Как утеплить дымоход из кирпича, инструкция

Кладка кирпича при минусовой температуре

Дымники на кирпичные трубы своими руками, советы

Баня из кирпича своими руками, рекомендации

Смесь для кладки кирпича, как приготовить, советы

Содержание

Разновидности дымоходов

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Список материалов для дымохода из кирпича

Элементы металлического дымохода

• Чтобы понять, какие именно материалы необходимо приобрести в первую очередь нужно составить подробный чертёж, где будут указаны все углы и повороты трубы. В такой схеме укажите точные углы, чтобы вам правильно подобрали колена. Размеры труб тоже очень важны. Нужно чтобы её хватало на всю высоту здания.
• Приобретите пару листов из металла такого же диаметра, что и труба. Их необходимо будет закрепить на потолке банной комнаты и на полу чердачного помещения.
• Необходимо позаботиться о жаростойких материалах, которые будут укладываться на перекрытиях и защищать конструкцию бани от высоких температур трубы дымохода.
• На крыше трубу необходимо гидроизолировать. Для этого можно использовать клей герметик или специальный резиновый уплотнитель.

  Резиновый уплотнитель для гидроизоляции

• Когда будете приобретать дымоходные трубы, обратите внимание на внутреннее сечение в них. В зависимости от мощности печи, необходимо подобрать нужное именно вам. Для бани обычно используются труды с диаметром 15–20 сантиметров. Установив трубу с большим диаметром, чем вам нужно, печь будет терять тепло слишком быстро. А если труба будет со слишком маленьким сечением, то тяга будет недостаточной.
• Высотой дымоходная труба должна быть как минимум 500 сантиметров. От этого непосредственно зависит качество тяги.
• Чтобы труба прослужила как можно дольше, выбирайте металл, из которого она изготавливается, толщиной от 1 миллиметра.
• Если планируется установка нагревательного бака для воды, предусмотрите и это. На схеме укажите его местоположение и рассчитайте, что нужно приобрести для его установки.

  Схема расположения элементов печи с нагревательным баком

Этот вариант трубы строится с использованием жаростойких кирпичей, которые соединяются между собой кладочным составом (строительной сухой смесью для возведения печек и каминов). Иногда применяется хорошо подобранный раствор из глины. Помимо этого, трубу необходимо будет обрабатывать противогрибковыми составами. Количество материала рассчитывается исходя из порядовки.

Предлагаем ознакомиться  Подогрев бассейна тепловым насосом

Ещё вам понадобятся уровень, угольник, шпателя и т. д.

Дымоходы из кирпича могут быть коренными и насадными. Первый вариант расположен рядом с печкой и является идеальным для печек бань.

Если печка изначально складывается из кирпичей, то пристройка дымохода происходит к общей конструкции. Если же у вас печка из металла, то кирпичный дымоход с ней соединяется при помощи металлической трубы.

Соединение дымохода с печкой бани металлической трубой

Нюансы

• Около потолка в дымоходе устанавливают дымовую задвижку, которая отвечает за тягу в печке. От неё так же зависит с какой интенсивностью будет гореть топливо и как долго печка будет хранить тепло.
• Чтобы провести трубу через перекрытие чердака, в дымоходе необходимо выполнить распушку.

  Схема устройства дымохода из кирпича

  Распушка (разделка) — это утолщение стен дымоходной части печи с сохранением внутреннего сечения. Таким образом, происходит изоляция перекрытия от воздействия высоких температур.

• Над распушкой строится стояк. Он пересекает всё чердачное помещение и имеет прямую и ровную форму.
• В месте, где дымоход пересекается с крышей, сооружается «выдра», которая имеет те же функции, что и распушка. Но помимо функции защиты материалов кровли от температур, «выдра» закрывает собой щели, которые образовываются между крышей и дымоходом.
• Следующий элемент трубы — шейка. После расширения, он вновь возвращается в изначальную форму.
• После шейки идёт оголовок. Его кирпичи выступают наружу и обеспечивают дополнительную защиту от проникновения влаги.
• Чтобы в трубу не попадали осадки, грязь и пыль, на неё надевают металлический колпак.

От фундаментальной части дымоход кладётся с использованием одной схемы-порядовки.

Колодец дымохода

Постройка должна быть ровной, без выступов и окон. Исключением является выступ, куда вмуровывается металлическая труба от печки. Дымоход представляет собой квадратный столб с колодцеобразным сечением внутри. Размер этого сечения в зависимости от мощности печки бани бывает 13х13 сантиметров (в 0,5 кирпича), 13х26 сантиметров (в 1 кирпич) или 26х26 сантиметров (в 2 кирпича).

• Его толщина такая же, как и у печи для бани. Они являются единым целым.
• Дымох поднимается до того места, где устанавливается задвижка. Затем дымоход кладётся по порядовке.

  Виды дымохода: схема

  • Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
  • По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
  • Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.
  • Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
  • Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
  • Снова в несколько рядов выложите шейку трубы.

  Помните, что внутренняя часть дымохода должна быть гладкой

  • Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
  • Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

  Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

  Список материалов для металлической конструкции

  Искрогаситель для дымохода

  Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

  1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
  2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
  3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
  4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
  5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

  Металлический колпак для дымохода

  1. Сделать замеры дымохода и подготовить эскизы деталей.
  2. Вырезать из металла все составляющие.
  3. Заготовить кусок готовой сетки или металлические прутки.
  4. Соединить сваркой и зачистить болгаркой все стыковые места.
  5. Зафиксировать детали заклепками.
  6. Установить искрогаситель на дымоход.

  Нюансы

  Варианты обустройства дымоходной трубы

  Лучше всего делать это после того, как прошёл дождь. Чистка дымохода — важный процесс, избегать и игнорировать который ни в коем случае нельзя. Специалисты советуют прибегать для этого к, проверенному временем, механическому способу при помощи ёршика, специальных гирь, а иногда кувалды и лома.

  Удобнее всего использовать для очистки трубы щётку. Её вставляют в трубу и аккуратно проталкивают вверх до тех пор, пока сопротивление сажи, скопившейся на стенках, не станет меньше. Главное, не крутите щётку, иначе её можно сломать. Если это случится, то достать её можно будет только частями.

  При обнаружении в дымоходе небольших наростов, протопите печку дровами осины.

  Чистка дымохода

  Помимо механического метода чистки труб, существуют и более современные. Они стремительно набирают популярность. Чистка происходит при помощи химических препаратов, в состав которых входят специальные вещества, которые во время сгорания уносят сажу из дымохода или делают её рыхлой, за счёт чего, она сама отваливается.

  Разводка системы отведения дыма включает в себя трубу, соединительные элементы и фланцы. Материалы для строительства дымоходных труб должны выдерживать высокие температуры, не выделяя при этом токсичных химических соединений. При строительстве используют следующие материалы и инструменты:

  • огнеупорный кирпич;
  • цементный раствор;
  • мастерок;
  • соединительные элементы;
  • минеральную вату.

  Различаются подобные конструкции по способу отведения продуктов горения. Чтобы через дымоход не выходило тепло из помещения, его размещают ближе к внутренним сторонам стен, в таком случае обеспечивается наилучшая тяга. Если подобное размещение дымоходной трубы все же невозможно, необходимо сделать ее стенки толстыми. Толщина стенок дымохода выбирается в зависимости от температуры окружающей среды.

  Если зимой температура воздуха не опускается ниже -20°С, то можно сделать трубу со стенками толщиной не более 38 см. Если вы проживаете в северных регионах, этот параметр увеличивается до 65 см. При наличии в бане нескольких печей из кирпича необходимо организовать отдельную систему выведения дыма для каждой из них.

  Если такое невозможно на высоте 70 см, система рассекается. Внутренние стенки дымохода не должны иметь каких-либо неровностей, сделать ее идеально ровной не получится, однако следует максимально снизить количество изгибов. Это будет препятствовать скоплению сажи внутри дымохода из кирпича, что поможет избежать возгорания.

Перед тем как взяться за строительство, сначала определяется, какой кирпичный дымоход для бани необходим, в зависимости индивидуальных качеств бани. Построение такой конструкции сложное дело. В нем требуется скрупулезность, щепетильность, обязательное соблюдение правил техники безопасности. Дымопроводы бывают 2-х типов: насадочные (насаживаются на патрубок банной печи) и коренные (владеют отдельное расположение и попросту примыкают к печи для бани).

Дымоход – важная часть в строительстве бани. Для его установки нужна схема, а еще — пошаговый план действий. Руководство по монтажу дымопровода своими силами есть в этой статье. Узнайте, как сложить собственными руками прочную конструкцию из кирпича.

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Совет. Делая кирпичный дымоход для бани своими руками, не увлекайтесь идеей придать ему необычную форму. Разнообразные выступы и изгибы будут провоцировать накопление сажи. Самостоятельно вычистить такую трубу практически невозможно. Лучше остановиться на конструкции в форме цилиндра.

Монтаж дымохода из кирпича. Пошаговая инструкция

Прежде всего определитесь с тем, какой дымоход будете строить: коренной или насадной. Далее изучите несколько схем и определитесь, какой вариант укладки кирпича является для вас самым понятным. Заготовьте необходимые инструменты: мастерок, уровень, дрель, шпатель, болгарку. Запаситесь непосредственно самим кирпичом – лучше взять красный огнеупорный, а также раствором. Здесь единого стандарта нет, кто-то пользуется цементным, кто-то – глиняным.

Внимание! При возведении насадной конструкции кладка самой печи должна завершиться за 0,5-0,6 м до потолка. Далее будет идти дымоходный канал.

Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

• По выбранной схеме выложите первую часть конструкции, т.н. шейку дымохода. Проследите, чтобы в каждом новом ряду середина кирпича закрывала шов между двумя кирпичами предшествующего ряда.

• Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
• По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
• Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.

Внимание! Внутри сам дымоходный канал должен иметь прежний размер, поскольку утолщение идет только за счет внешних стенок.

• Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
• Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
• Снова в несколько рядов выложите шейку трубы.

• Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
• Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Совет. Размеры ячеек искрогасителя не должны превышать 5 мм. Совсем маленькие тоже не подойдут, поскольку не будут пропускать дымовые газы. Так же, как и дымоход, сетку нужно регулярно освобождать от сажи, чтобы не возникло такой опасной для жизни обратной тяги.

Строительство печи для бани: видео

Дымоход для бани своими руками: фото

Прошла та пора, когда печки в банях не оснащали дымоходами и люди мылись «по-чёрному». Печи модернизировались, появился дымоход, угарный газ больше не попадает в помещение, а сажа не осаждается на стенах. Тем, у кого получилось возвести печку своими руками, строительство дымохода не покажется сложной задачей. Если соблюсти все правила и рекомендации, не упустить ни одной детали, то со строительством дымохода справиться по силам практически любому. Как это сделать и из чего рассмотрим ниже.

Разновидности дымоходов

Металлический наружный дымоход в бане-бочке

Существует несколько критерий, по которым выделяют разновидности дымоходов:

• В первую очередь — это материал, из которого он изготовлен. Ранее часто использовали обожжённый кирпич для возведения дымохода. Но в последнее время всё чаще отдаётся предпочтение металлическим конструкциям.
• Дымоходы могут быть внутренними и наружными. Первые проходят сквозь всё помещение вверх, пересекают перекрытие, кровлю и выходят на улицу. Вторые выводятся через стену.

  Схема металлического дымохода

Рассмотрим все варианты и определим их достоинства и недостатки.

По типу материала

Из кирпича

Дымоход из кирпича

Из-за отсутствия достойных альтернатив раньше эту часть печки делали только из обожжённых кирпичей. Несмотря на то что этот элемент визуально кажется простым, технология его возведения весьма сложна. Как бы там ни было, но это всё же кирпичная кладка, которую не положить просто так. Это необходимо делать с использованием специальных схем, соблюдая все параметры.

Этот вариант изготовления дымохода относится к тем, которые проверило время. Такие конструкции прочные и долговечные. Помимо этого, явным достоинством такого вида является то, что кирпич отличный теплоизолятор и теплоаккумулятор. И ещё кирпич — пожаростойкий строительный материал. А для бани это очень важно!

Есть и существенный недостаток у такого вида дымохода. Помимо того, что он самый трудоёмкий в изготовлении, внутренняя поверхность кирпичей не гладкая, а с шероховатостями и углами. Из-за них на стенках накапливается сажа, постепенно проход может засориться и тяга печи станет хуже. Если вовремя не почистить его, то в банное помещение может пойти дым. Хуже, если сажа загорится, когда начнёте топить печку. От неё будут лететь искры и последствия могут быть печальными и опасными.

Из металла

Дымоход из металла

Процесс установки дымоходных труб из металла гораздо проще предыдущего.

Сэндвич-труба

Современную сендвич-конструкцию изготавливают с добавлением теплоизоляционного материала. Тем самым она стала более практичной, чем простые трубы из металла. Конечно, хранить тепло, как дымоход, сделанный из кирпича, она не может. Ещё температурные перепады могут привести к образованию конденсата на стенах трубы. Последняя проблема решается толстым слоем утеплителя. Но в таком дымоходе внутренняя стенка сделана из металла. Она практически идеально гладкая, и в ней отсутствуют грани. Таким образом, дым из трубы выходит почти без препятствий.

Альтернативы

Иногда дымоход делают из керамики. Но чтобы объединить преимущества вышеперечисленных вариантов, можно соорудить комбинированный дымоход: в кирпичную кладку вставить металлическую трубу.

Иногда на керамическую трубу надевают стальной кожух.

Выбор материала зависит от предпочтений, финансовых возможностей и навыков владельца.

Для банного дымохода не рекомендуется использование асбестоцементных или алюминиевых труб.

Размещения дымохода внутри и снаружи здания

Вам также может быть интересен материал, где описан порядок выполнения работ по ремонту печи для дома или бани: https://aqua-rmnt.com/otoplenie/kak-pochistit-pech.html.

По месту размещения

Внешние

Американский архитектор придумал идею вывода дымоходной трубы на наружную стенку здания. Из-за того, что такой дымоход проще установить, он быстро завоевал популярность. Такую трубу не нужно поднимать от печи к потолку. Её нужно выводить через стенку наружу. Такая установка дымоходной трубы более безопасна, не нужно изолировать чердачное перекрытие. Через щели, которые появляются между крышей и трубой не будет просачиваться дождевая и талая вода.

Однако серьёзным недостатком такого монтажа дымохода является то, что он гораздо быстрее остывает, поэтому в металлических конструкциях появляется конденсат.

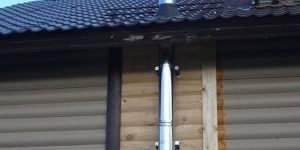

Внешний дымоход из металла

Чтобы это предотвратить, его необходимо хорошенько утеплить. Помимо этого, от наружного дымохода тепло в помещение не поступает, следовательно, расход топлива на обогрев значительно увеличивается.

Иногда для строительства внешней трубы используют и металлическую трубу, которую устанавливают по обычному принципу. Снаружи её обкладывают кирпичом. Это комбинированный вариант дымохода.

Внешний кирпичный дымоход

Внутренние

Дымоход из металла идёт от верхней части банной печки через всё помещение к потолку.

Схема внутреннего дымохода со всеми узлами

Он пересекает чердачное пространство и крышу и доходит до уровня конька кровли. Явным преимуществом такого вида трубы является то, что тепло не уходит на улицу, а исходит от трубы и остаётся в помещении. Печка дольше держит тепло, и топливо используется экономичнее. Ещё одним несомненным достоинством данного вида дымохода является долговечность. Конечно, это в том случае, если при его возведении были соблюдены все правила и нормы, а во время эксплуатации постоянно контролировались места соединений.

Недостаток — необходимо делать отверстия в потолке и кровле, чтобы вывести трубу наружу.

Из нашей следующей статьи вы узнаете особенности кладки кирпичных печей. Как правильно рассчитать необходимое количество материалов и подготовить их, какие этапы ещё нужно учесть, прежде чем приступить к монтажу: https://aqua-rmnt.com/otoplenie/kirpichnye-pechi-svoimi-rukami-sekrety-remesla.html.

Список материалов для металлической конструкции

Элементы металлического дымохода

• Чтобы понять, какие именно материалы необходимо приобрести в первую очередь нужно составить подробный чертёж, где будут указаны все углы и повороты трубы. В такой схеме укажите точные углы, чтобы вам правильно подобрали колена. Размеры труб тоже очень важны. Нужно чтобы её хватало на всю высоту здания.
• Приобретите пару листов из металла такого же диаметра, что и труба. Их необходимо будет закрепить на потолке банной комнаты и на полу чердачного помещения.
• Необходимо позаботиться о жаростойких материалах, которые будут укладываться на перекрытиях и защищать конструкцию бани от высоких температур трубы дымохода.
• На крыше трубу необходимо гидроизолировать. Для этого можно использовать клей герметик или специальный резиновый уплотнитель.

  Резиновый уплотнитель для гидроизоляции

• Когда будете приобретать дымоходные трубы, обратите внимание на внутреннее сечение в них. В зависимости от мощности печи, необходимо подобрать нужное именно вам. Для бани обычно используются труды с диаметром 15–20 сантиметров. Установив трубу с большим диаметром, чем вам нужно, печь будет терять тепло слишком быстро. А если труба будет со слишком маленьким сечением, то тяга будет недостаточной.
• Высотой дымоходная труба должна быть как минимум 500 сантиметров. От этого непосредственно зависит качество тяги.
• Чтобы труба прослужила как можно дольше, выбирайте металл, из которого она изготавливается, толщиной от 1 миллиметра.
• Если планируется установка нагревательного бака для воды, предусмотрите и это. На схеме укажите его местоположение и рассчитайте, что нужно приобрести для его установки.

  Схема расположения элементов печи с нагревательным баком

Установка дымохода из металла

Как только банная печка окончательно установлена, можно приступать к возведению трубы дымохода. Внутренняя и внешняя установка трубы отличаются. Рассмотрим оба варианта.

Внутри бани

• Чаще всего внутренние дымоходы идут практически идеально вертикально. Отдельные элементы трубы устанавливаются друг на друга сверху (установка «по дыму»).
• Сэндвич конструкции устанавливаются немного по-другому.

  Схема сопряжения сэндвич-труб

  Элементы трубы, которые находятся внутри помещения, монтируется «по конденсату», т. е. вход верхней трубы происходит через раструб нижней. Те части дымохода, что выходят наружу устанавливаются по дыму.

• Ещё на этапе проектирования проследите за тем, чтобы в местах перекрытия не было стыков элементов дымохода.
• В местах, где трубы будут проходить слишком близко к горючи материалам, например, дереву, необходимо положить изоляцию.

  Прохождение дымохода через перекрытие с изоляцией

  Для этого можно использовать два слоя асбестовых плит.

• Установка водонагревательного бака, как правило, происходит поблизости от топливной части печки. Если расположить бак непосредственно над топкой или в чердачном помещении, то нагретая вода одновременно может распределяться в две комнаты.
• Места, где трубы будут соединяться друг с другом смажьте при помощи жаростойкого герметика. После того как они установлены друг на друга, дополнительно зафиксируйте их при помощи широкого хомута.

  Хомут, надёжно фиксирующий узлы соединения труб

• Если в местах соединения труб вы заметите большие щели, то заделайте их асбестовым шнуром, намотав его на трубу. Но специалисты советуют подбирать части в идеальным вхождением без зазоров.
• Первый участок дымоходной трубы, который крепится к патрубку печи, не должен состоять из нескольких слоёв. Он представлен в виде обычной одностенной металлической трубы со специальными соединениями. Эта трубы оснащена задвижкой (шибером), с помощью которой создаётся и контролируется необходимый уровень тяги.

  Труба с задвижкой-шибером

• Для удобства, чтобы провести трубу сквозь перекрытие, специалисты рекомендуют использовать специальный короб

  Короб для прохождения трубы через перекрытие

  Высота его стенок должна быть больше на 300–400 миллиметров толщины перекрытия. От дымохода до стен короба должно быть расстояние 18–20 сантиметров. Для его установки в перекрытии потолка вырежьте отверстие в форме квадрата по размеру короба. Нижнюю его часть закрепите к потолку. Дно короба имеет отверстие, через которое пропускается дымоходная труба. Заполните короб среднезернистым керамзитом или минеральной ватой до верха максимально плотно. В чердачном помещении закройте короб крышкой из металла, оснащённой такой же дырой под трубу, что и дно.

  Короб, заполненные керамзитом

• Пропустите трубу через весь чердак. Если она упрётся в брусья обрешётки, то, используя отводы, обогните их.

  Прохождение трубы через чердак

• Место, где дымоход проходит через крышу, тоже нужно изолировать асбестовым листом, в котором проделывается отверстие под трубу. Дополнительно уложите в этом месте асбестовые плиты или минеральную вату для изоляции.

  Проход трубы через крышу

• Чтобы в зазоры между дымоходом и крышей не просачивалась влага, необходимо позаботиться и об этом. На дымоход одевается специализированный эластичный материал, который необходимо приклеить к поверхности кровли специальным влагостойким герметиком. Затем его необходимо дополнительно зафиксировать при помощи кровельных саморезов.

  Выход трубы наружу через крышу с гидроизоляцией

Сверху дымохода необходимо установить, защищающий от проникновения влаги и мусора в трубу, зонт.

Зонт, защищающий дымоход от проникновения влаги внутрь трубы

Вам также может быть интересна статья с инструкцией по строительству печи Кузнецова своими руками: https://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Снаружи бани

• Как уже было написано ранее, этот вариант установки дымохода происходит путём вывода его наружу через стену бани. Чтобы использование такого варианта дымоходной трубы было максимально безопасным, необходимо часть стены сделать с помощью кирпичной кладки в том месте, где труба будет выходить наружу.

  Схема выведения металлического дымохода через стену

• Углы трубы делаются при помощи колен или отводов. Их изготавливают с углами в 90^о или 45^о. Реже можно встретить другие углы изгиба.

  Колено и тройник

• Так же как и в случае с внутренним дымоходом, труба внешнего выходит через стену бани с помощью металлического короба. Только пространство короба заполняют не керамзитом и минватой, а каменной ватой. Небольшие щели вокруг дымохода заделывают при помощи термостойкого герметика.
• На внешней стенке происходит установка тройника. От него дымоход направляется кверху, вдоль стены и книзу (в то место, где будет собираться конденсат).
• На стене бани установите крепления-держатели, с помощью которых труба будет фиксироваться в вертикальном положении.
• Трубы должна возвышаться над коньком крыши минимум на 50 сантиметров. Это обеспечит лучшую тягу.
• Оденьте на трубу защитный зонт.

Список материалов для дымохода из кирпича

Этот вариант трубы строится с использованием жаростойких кирпичей, которые соединяются между собой кладочным составом (строительной сухой смесью для возведения печек и каминов). Иногда применяется хорошо подобранный раствор из глины. Помимо этого, трубу необходимо будет обрабатывать противогрибковыми составами. Количество материала рассчитывается исходя из порядовки.

Ещё вам понадобятся уровень, угольник, шпателя и т. д.

Как сделать конструкцию из кирпича

Дымоходы из кирпича могут быть коренными и насадными. Первый вариант расположен рядом с печкой и является идеальным для печек бань.

Если печка изначально складывается из кирпичей, то пристройка дымохода происходит к общей конструкции. Если же у вас печка из металла, то кирпичный дымоход с ней соединяется при помощи металлической трубы.

Соединение дымохода с печкой бани металлической трубой

Нюансы

• Около потолка в дымоходе устанавливают дымовую задвижку, которая отвечает за тягу в печке. От неё так же зависит с какой интенсивностью будет гореть топливо и как долго печка будет хранить тепло.
• Чтобы провести трубу через перекрытие чердака, в дымоходе необходимо выполнить распушку.

  Схема устройства дымохода из кирпича

  Распушка (разделка) — это утолщение стен дымоходной части печи с сохранением внутреннего сечения. Таким образом, происходит изоляция перекрытия от воздействия высоких температур.

• Над распушкой строится стояк. Он пересекает всё чердачное помещение и имеет прямую и ровную форму.
• В месте, где дымоход пересекается с крышей, сооружается «выдра», которая имеет те же функции, что и распушка. Но помимо функции защиты материалов кровли от температур, «выдра» закрывает собой щели, которые образовываются между крышей и дымоходом.
• Следующий элемент трубы — шейка. После расширения, он вновь возвращается в изначальную форму.
• После шейки идёт оголовок. Его кирпичи выступают наружу и обеспечивают дополнительную защиту от проникновения влаги.
• Чтобы в трубу не попадали осадки, грязь и пыль, на неё надевают металлический колпак.

Пошаговое строительство

От фундаментальной части дымоход кладётся с использованием одной схемы-порядовки.

Колодец дымохода

Постройка должна быть ровной, без выступов и окон. Исключением является выступ, куда вмуровывается металлическая труба от печки. Дымоход представляет собой квадратный столб с колодцеобразным сечением внутри. Размер этого сечения в зависимости от мощности печки бани бывает 13х13 сантиметров (в 0,5 кирпича), 13х26 сантиметров (в 1 кирпич) или 26х26 сантиметров (в 2 кирпича).

• Фундамент — основа дымохода. Его толщина такая же, как и у печи для бани. Они являются единым целым.
• Дымоход поднимается до того места, где устанавливается задвижка. Затем дымоход кладётся по порядовке.

  Порядовка дымохода и распушки

• Ряд №1 завершает шейку дымохода.
• Со 2-го ряда начинается строительство распушки. При этом кирпичи необходимо сдвигать на ¹/₃ наружу. На данном этапе используются цельные кирпичи и части. Части необходимых размеров делаются при помощи кирки.
• Внутреннее сечение дымохода неизменно на протяжение всей кладки. Сдвиг распушки происходит только наружу. Если нарушить это правило, то можно сильно уменьшить тягу печи.
• Распушка сдвигается с 3 по 5 ряды.
• 6-й ряд кладётся так же, как и 5-й, без сдвига.
• Ряды №7 и 8 такие же, как ряд №1.

  Ступени готовой распушки

• Как только разделка выложена, начинается строительство «выдры».

  Порядовка «выдры»

  Возведение её задача не из лёгких. Каждый ряд на ¹/₃ должен выступать над предыдущим. Нижний её рад такой же формы и размера, что и верхний ряд разделки. Со второго ряда «выдры» начинается кладка ступеней, расширяющих дымоход наружу на ¹/₃ кирпича. На схеме порядовке хорошо видно сколько рядов необходимо сделать для сооружения выдры как.

• После «выдры» выкладывается шейка дымохода в соответствии со схемой.
• Затем идёт оголовок. Он состоит из 2 рядов, причём нижний должен немного выступать наружу.
• Последний этап — установка крышки-колпака.

Гидроизоляция

Конечно, распушка и «выдра» защищают перекрытия от воздействия высоких температур. Но гидроизоляцию на крыше никто не отменял. Кирпичный дымоход необходимо гидроизолировать до того, как на крышу стелится кровельный материал. Обычно для этого используют рубероид и мастику. Сначала нанесите мастику на нижнюю часть дымохода, разогрейте её горелкой и приклейте к ней рубероид, крепко прижимая его.

Затем можно стелить материал кровли, которая должна прилегать плотно к трубе. После этого поверх кровли идёт декоративная отделка (фартук). Все щели необходимо тщательно заполнить герметиком. Иначе через них может просачиваться влага.

Герметизация зазоров

Чистка дымоходной трубы

Лучше всего делать это после того, как прошёл дождь. Чистка дымохода — важный процесс, избегать и игнорировать который ни в коем случае нельзя. Специалисты советуют прибегать для этого к, проверенному временем, механическому способу при помощи ёршика, специальных гирь, а иногда кувалды и лома.

Рекомендуется вынести из бани все вещи, а пол, стены и потолок накрыть, например, газетами. Работа эта очень грязная!

Удобнее всего использовать для очистки трубы щётку. Её вставляют в трубу и аккуратно проталкивают вверх до тех пор, пока сопротивление сажи, скопившейся на стенках, не станет меньше. Главное, не крутите щётку, иначе её можно сломать. Если это случится, то достать её можно будет только частями.

При обнаружении в дымоходе небольших наростов, протопите печку дровами осины.

Чистка дымохода

При горении, они создают отличную тягу и выносят пепел из дымохода. Осиновые дрова отличаются сухим и сильным жаром. Если ранее печь топилась хвойными дровами, то, скорее всего, на стенках остались смоляные вещества, испаряющиеся от хвои при топке. Осина прекрасно устранит и их. Вместо осины допустимо использование картофельных очистков, которые справляются с теми же проблемами не хуже. Единственная проблема — насобирать их в необходимом количестве.

Помимо механического метода чистки труб, существуют и более современные. Они стремительно набирают популярность. Чистка происходит при помощи химических препаратов, в состав которых входят специальные вещества, которые во время сгорания уносят сажу из дымохода или делают её рыхлой, за счёт чего, она сама отваливается.

Видео: строительство дымохода в бане

К строительству дымохода необходимо подойти со всей ответственностью. От качества выполненных работ будет зависеть не только функциональность печки, но и ваше здоровье. Ведь при неправильном исполнении конструкции, в помещение может поступать угарный газ. Поэтому тщательно изучите представленный выше материал, основательно подготовьтесь и, будучи уверенными в своих силах, приступайте к строительству. Удачи!

Используемые источники:

• https://kirpichman.ru/postrojki/kirpichnye-truby-k-metallicheskim-pecham-bani-kak-vylozhit/
• https://1-proect.ru/slozhit-trubu-kirpicha-bane/
• https://etokirpichi.ru/vozvedenie/parilka/dymohod-iz-kirpicha-v-bane.html
• https://sad24.ru/postrojki/banya/kak-vozvesti-kirpichnyj-dymoxod.html
• https://aqua-rmnt.com/otoplenie/stroitelstvo-dymoxoda-v-bane-iz-metalla-ili-kirpicha.html
