Стояки отопления: отключение, замена, теплоизоляция

Как работает такая система

Движение воды в магистрали парового отопления может происходить без использования циркуляционного насоса, в соответствии с базовыми физическими законами. Знание основ подобных процессов дает возможность правильно рассчитать систему отопления на все случаи жизни.

Главное качество жидкости– это снижение коэффициента плотности при повышении количества градусов. Чем вода сильнее нагревается, тем ниже ее плотность. Генерируется дифференциация напряжения между холодной и нагретой жидкостью. Первая течет самопроизвольно к теплообменнику, при этом вытесняя горючую воду, она движется по магистрали.

При такой циркуляции существует различия в давлении между различными жидкостям. Любой такой контур можно дифференцировать по блокам:

1. Вода поднимается, нагревая трубы.
2. По холодным трубам она движется вниз.

Разграничивающий элемент – это крайние точки общего контура (верх и низ).

При создании системы с простым кругооборотом, решается задача достижения дифференциации между водой, которая имеет разные температуры.

Одним из базовых блоков в подобных системах делается базовый стояк – это перпендикулярно зафиксированная труба, которая проводит воду вверх от теплообменного блока. Коллектор разгона обладает повышенной температурой, его «закутывают» в утеплитель особенно тщательно, если вода подается, минуя несколько этажей.

Как правило, система создается так, чтобы верхняя точка коллектора соответствовала верней точке всей магистрали. Там устанавливают выход на бак, также возможно поставить клапан, который будет управлять отводом лишнего воздуха.

Следует учитывать, чтобы блок с высокой температурой самого контура не соприкасался с элементов, по которому движется остывшая вода. Нижня точка магистрали соприкасается с теплообменником, инсталлируется в нагревающий агрегат.

Преимущества гравитационной системы

Система отопления с естественной циркуляцией обладает рядом преимуществ, из которых следует выделить

• Полная энергонезависимость системы. Если вы испытываете постоянные перебои со светом, возможно стоит смотреть в сторону отопления с естественной циркуляцией
• Отсутствие сложных систем в виде насоса, предохранительной арматуры и тд;
• Идеальная система для твердотопливных котлов
• Максимально простая обвязка котельной
• Доступная по цене

Во время монтажа необходимо скрупулезно рассчитать все показатели и выбрать схему контура правильно.

2 основные схемы отопления

Существует две схемы отопления:

1. Однотрубная;
2. Двухтрубная.

При монтаже отопления с естественной циркуляцией может быть задействовано несколько контуров, их ставят по одной из вышеперечисленных схем.

Контур с одной магистралью называют однотрубной. Самой элементарной моделью считается контур без применения радиаторов. Такая компоновка системы отопления стоит недорого, она проста в эксплуатации. Однотрубная схема (у которой присутствует вертикальная разводка) чаще всего используют в двухэтажных коттеджах.

Если одна труба применяется для горячей воды, а друга – для холодной, то это двухтрубная модель, она более популярна, но монтировать ее сложнее, также надо ставить дополнительную магистраль. Преимущества двухтрубной схемы:

1. Температура распределяется боле равномерно.
2. Легко рассчитывать тепло и скорость подачи воды.
3. Несложно регулировать подачу тепла к каждой батарее.

Ленинградка

 «Ленинградка» имеет базовый недостаток: есть большие тепло потери на магистралях, их всегда учитывают специалисты при проектировании отопления. Достоинства этой системы: с использованием вентилей отопление можно отключать, делая профилактический ремонт. «Ленинградка» нередко используется в квартирах, выглядят трубы эстетично и не привлекают внимания.

Трудности заключаются в том, что отключение одной из секций приводит к остановке циркуляции теплоносителя во всем контуре. Нередко применяют метод с монтажом «байпаса», когда батареи можно «обходить» с использованием боковых ответвлений у которых присутствуют шаровые краны (2 шт.).

Для двухэтажных объектов (и одноэтажных) используют схемы с одной трубой и перпендикулярными стояками. При таких обстоятельствах жидкость распределяется более равномерно. Вертикальные трубы боле эстетично выглядят, их легко замаскировать в угловых нишах.

Паук

Разводка, при которой вода подается на каждую батарею индивидуально при естественной циркуляции теплоносителя, называется паук.

При такой схеме емкость расположена в чердачном помещении, точно в центре периметра здания. К ней присоединены стояки определенного сечения (от батарей, радиаторов). Вода, которая уже остыла, течет обычным способом и попадает в горизонтальную магистраль.

Принцип простой:

1. Вода нагревается в котле.
2. Поднимается в бак.
3. Затем расходится самотеком по трубам меньшего диаметра.

Такая схема идеально подходит для объекта с небольшим количеством этажей

Достоинства «паука» равномерное и простое распределение теплоносителя, нет также горизонтальной разводки по разным помещениям.

На подаче присутствует только стояк крупного размера, он ведет от котла к емкости. Трубы при этом могут быть диаметром до 25 мм. На ответвления нередко используют трубы ПВХ или металлопластик.

Из недостатков этой системы с естественной циркуляцией можно вспомнить:

1. Наличие большого числа стыков.
2. Применяется много труб разных диметров.
3. Требуется много утеплителя.
4. Обязательно в здании должно присутствовать чердачное помещение.

Какие нужны диаметры труб

При расчете системы особое внимание уделяется местоположению нагревательного элемента, емкости и радиаторов. Диаметр труб также очень важен, должно существовать давление, которое позволит эффективно функционировать всей отопительной системе.

Критерии выбора диаметра труб для отопления с естественно циркуляцией:

1. Можно ли использовать для горячей воды.
2. Сложно ли монтировать.
3. Сроки использования.
4. Гарантии от производителя.

При монтаже естественного кругооборота воды используются трубы с большим сечением. Для обогрева объекта общей площадью 220 кв. метра, сечение трубы при входе обратки в теплообменник равняется приблизительно двум дюймам.

Обусловлено это тем, что скорость жидкости уменьшается, что может вызвать такие вопросы:

1. Уменьшение теплоотдачи за определенную единицу времени.
2. Возникновению «пробок» воздуха.

Потому важно, при монтаже контура, чтобы в него не попадал воздух, в противном случае будут возникать пробки.

Внутренние стенки труб могут значительно снижать движение жидкости. Также наличие большого количества сужений, запорных блоков может значительно тормозить продвижение воды. Все это факторы влияют, когда речь заходит о выборе труб. Металлопластиковые трубы применяют не очень часто, потому что фиксируются они с использованием фитингов, а они имеют небольшой диаметр.

Основные ограничения

Основные ограничения у систем с естественной циркуляцией – это риск возникновения воздушных пробок. Одна такая пробка способна вывести из строя всю систему. СНИП 41-02-2004 утверждает, что нельзя проводить трубопроводы, если вода в них движется со скоростью менее 25 см в секунду. Во время установки особое внимание уделяется углу наклона магистралей, тогда воздух (если он попадет в систему) сбудет выводиться. Угол наклона составляет порядка трех миллиметров на один погонный метр. В квартирах этот показатель достигает 5,5 мм на один погонный метр.

Также существую ограничения по монтажу радиаторов. Главный недостаток схемы «Ленинградка», например, — это невысокий разгон жидкости при затекании в радиаторы, что неизбежно приводит к снижению КПД. Число батарей ставится в ограниченных количествах, при этом «дальние» батареи имеют существенно более низкую температуру.

Главные минусы

У данного типа отопления есть и существенные минусы:

1. Существует большой перепад температур между точками.
2. Все трубы открыты в комнатах, что выглядит неэстетично.
3. Контур должен время от времени пополняться в течение времени работы.
4. Трубы сечением до 50 мм стоят недешево (обычно в целях экономии ставят ПВХ или сталь). Используются радиаторы, у которых коэффициент сопротивления имеет минимальное значение (чугун, биметалл, сплавы алюминия).
5. Невозможность покомнатного регулирования температуры, что сильно влияет на затраты на отопление.
6. Небалансируемая система. Невозможно сделать так, чтобы все радиаторы грели примерно одинаково

Теплоснабжения за счет естественного оборота теплоносителя может, подойди для объектов, которые имеют 65 кв. метров, при этом длина труб не должна превышать 32 метров. Важно также учитывать: сколько этажей имеет объект, от этого зависит схема устройства разгонного блока. В регионах, где бывают суровые зимы, такая схема отопления объекта не подходит, будет отсутствовать необходимое рабочее давление в контуре.

Читайте так же:

Конструкция и технические параметры обратного трубопровода

Трубопровод с обратным функционированием устанавливается в многоквартирных домах с целью теплоснабжения и водоснабжения. Это сложная конструкция необходима для того, чтобы вода в трубах совершала круговое движение и обеспечивала жильцов теплом.

Трубопровод с обратным функционированием

Установка системы начинается с проведения в дом теплотрассы. По фундаменту заводят ветки (их две) от ближней подающей камеры. По веткам горячая вода поступает в дом. А обратная, после отдачи тепла «уходит» на котельную или ТЭЦ. На вводе в здание имеется тепловая камера с отсекающими задвижками или кранами.

На тепловом пункте (элеваторном узле) обеспечивается перепад температуры между подаваемой и уходящей водой. Также, там организуется подача горячей жидкости в ГВС. Обеспечивается очистка теплоносители и содержащихся в системе вод, необходимых для ГВС.

Отопительная система с обратным трубопроводом может быть организована несколькими способами:

1. Подачей воды по верху: под крышей здания, на чердаке или тех этаже. А обратный клапан трубопровода, наоборот, находится в нижней части дома: под полом или в подвале. Предусмотрена и обратная конструкция: подача внизу, а выход вверху дома.
2. Подающий и обратный водопровод протягивается внутри подвала.

В современных новостройках отопление и водоснабжение устроено по принципу непрерывного функционирования жидкости по контурам. Этим обеспечивается постоянная температура труб в здании и быстрое нагревание жидкости во время вывода.

Система отопления

Целостная система состоит из многих элементов, без функционирования которых она не будет работать. Рассмотрим подробнее из чего состоит трубопровод обратной воды.

Узел элеватора

Это основа обратного трубопровода и всей системы в целом. Внутри узла есть камера смешивания. В нем горячая жидкость, а также, под высоким давлением вливается по соплу в более прохладную воду из обратки. При этом, часть жидкости, находящейся в обратном трубопроводе, поступает в систему и совершает циркуляцию.

Узел элеватора и его расположение

В различных точках узла давление распределяется по разному:

• подача к узлу — 6 кгс/см2;
• к обратке — 3 кгс/см2.

Узлов элеваторных в здании может устанавливаться несколько. Но только на одном будут врезки ГВС.

Отопительные розливы

Если отопительная и водоснабжающая схема дома с обратным трубопроводом в подвале, отопительные розливы тоже находятся там, их монтаж происходит без уклонов. Розливы делаются диаметром до 50 мм. Стояки присоединяются сваркой либо резьбовым соединением, при помощи тройников.

Отопительные розливы

На розливе верхнем подача осуществляется при постоянном уклоне. у разливной точки помещается бак расширительный, который выполняет функцию сбросника.

Отопительные стояки

Стояки подводятся к прибору отопления. Имеют размер 25-30 см. Между подводок всегда устанавливается байпас. Это специальная перемычка. Она немного меньшего размера, чем сам стояк. Байпасом обеспечивается циркуляция внутри стояка.

Если розлив нижний, перемычку прокладывают следующими способами:

1. По уровню коллектора на отопительных динамиках.
2. у здания, под потолком последнего этажа.
3. На чердаке.

ГВС

Системы водоснабжения устанавливаются под полом или в подвале. Розливы ГВС устанавливаются там же. Их функциональность может быть одинаковой, то есть, к одному и ко второму присоединяют стояки с водозаборными точками. И, раздельной, когда стояки соединяют с розливом подачи.

Розливы ГВС

Стояки в ГВС

Стояки ГВС в диаметре составляют до 32 мм. Они могут быть смонтированы сзади унитаза, при входе в туалет либо на кухне в закрытой нише. Современные полотенцесушители подключаются в системах циркуляции горячей воды.

Как устроена конструкция обратного водопровода можно рассмотреть на фото.

Для чего засыпают трубопровод

Обратная засыпка трубопровода осуществляется после окончательного монтажа водопроводной системы. Подобная засыпка осуществляется с целью удержания проложенных труб в неподвижном положении.

Фиксация труб засыпкой осуществляется несколькими этапами.

1. Ручная засыпка лопатами. Это первоначальный этап. Осуществляется с двух сторон.
2. Засыпка после утрамбовки и соединения стыков труб.
3. Посыпка труб. Тоже производится с двух сторон.

Какова температура в системе обратного трубопровода

Температура обратного трубопровода четко зафиксирована в нормативах по строительству.

Разогрев должен быть от 120 до 150 градусов. Чаще всего сети работают до 110 градусов, так как трубы в системах большинства зданий бывают изношенными. Они просто не вынесут более высокого нагрева и давления.

Когда циркуляция в контуре ГВС необходима

Централизованный нагрев воды — это оптимальный способ обеспечения ГВС в больших домах. Система в таком случае обязательно должна включать в себя накопительный водонагреватель либо бойлер косвенного нагрева, используемый в паре с одноконтурным котлом. Это необходимо для того, чтобы потребителям постоянно был доступно определенное количество горячей воды. Емкость бойлера определяется предполагаемым расходом воды. До заданной температуры вода в бойлере нагревается встроенным ТЭНом либо от теплообменника, подключенного к котлу. Когда горячая вода не востребована, система находится в режиме ожидания. Но при открывании крана горячей воды система включается, предоставляя сразу достаточное ее количество. Объемы бойлеров могут быть от нескольких десятков до нескольких сотен литров. При этом в отличие от проточных водонагревателей, величина протока не ограничивается.

Однако система централизованного ГВС тоже имеет свои недостатки, хотя объективно является лучше других. Дело в том, что трубы, которыми подключены точки водоразбора к бойлеру, имеют, как правило, большую протяженность, и вода в них будет остывать, если долго ей не пользоваться. Потребитель, таким образом, оказывается в ситуации, когда при открытии горячей воды какое-то время из крана течет еле теплая или холодная вода. Время ожидания зависит от протяженности труб и может длиться до 30 секунд. Это слишком долго и к тому же расточительно. Причем речь идет не о потере нескольких десятков литров холодной воды, а о потере воды предварительно нагретой. В этом случае помочь может только циркуляция воды в контуре ГВС.

Двухконтурные котлы и колонки, а также электрические проточные водонагреватели тоже могут работать в системах централизованного горячего водоснабжения дома, но не способны делать это экономично и комфортно для потребителя. Их целесообразно использовать в маленьких коттеджах, где точек водоразбора немного и все они сконцентрированы возле водонагревателя. Однако и в таком случае, одновременно лучше пользоваться только одним краном, а не несколькими.

Традиционная разводка ГВС

Устройство системы горячего водоснабжения в сталинках и ранних хрущевках, ничем не отличается от разводки холодной воды. Единственный розлив заканчивается тупиковыми стояками, от которых отходит поквартирная разводка. В элеваторном узле, розлив ветвится на две врезки — в подающую и обратную нитки.

Переключение ГВС с подачи на обратку, осуществляется вручную в соответствии с температурным графиком отопления:

• При температуре технической воды на выходе ТЭЦ до 80-90 градусов ГВС подается с подачи;
• При превышении 90°С водоснабжение переключается на обратный водопровод.

Достоинства такой схемы — дешевизна реализации и предельно простое обслуживание. Есть и оборотные стороны.

Две из них мы уже упомянули:

1. Без водоразбора вода в стояках и подводках остывает. Чтобы умыться или принять душ, ее приходится подолгу (до нескольких минут) сливать в канализацию. Для жильцов квартиры это означает не только потерю времени, но и значительные затраты: фактически вы сливаете холодную воду, но при наличии водосчетчика платите за нее как за горячую;

1. Полотенцесушители, размыкающие внутриквартирные подводки ГВС, нагреваются только от водоразбора в вашей квартире. Про качественное отопление ванной можно забыть.

Бросим в общую копилку недостатков решения еще горстку мелочи:

Холод и сырость в ванной способствуют появлению грибка;

• Развешенные на холодной сушилке полотенца быстро становятся затхлыми;
• Циклические нагрев и охлаждение стояков ГВС сопровождаются циклами их удлинения и сокращения размеров. В результате постепенно разрушается заделка стояков в перекрытии цементным раствором.

Чем отличается от описанной выше система горячего водоснабжения с рециркуляцией? Догадаться несложно. В ней горячая вода непрерывно циркулирует через розливы и (в случае многоэтажного дома) стояки ГВС.

В результате:

• Обеспечивается мгновенная подача горячей воды к точке водоразбора на любом участке контура;
• Полотенцесушители переносятся с внутриквартирной подводки на стояк (или, в случае частного дома, розлив) горячей воды. Благодаря непрерывной циркуляции они остаются горячими круглосуточно, обеспечивают обогрев ванных и санузлов, а заодно и быструю сушку полотенец;

Температурный режим системы ГВС остается стабильным, без циклических охлаждений и нагревов.

Штраф за превышение обратки Блог инженера теплоэнергетика

         Здраствуйте, уважаемые читатели блога teplosniks.ru! На своем блоге ранее я уже писал про перегрев обратки отопления. Самое неприятное в такой ситуации, когда вам выставляют конкретный счет за перегрев по обратному трубопроводу. С деньгами никому не охота расставаться, тем более, когда насчитывают объемы потребления тепла в виде штрафных санкций. Приходится платить и по счетчику и еще сверх. Итак, как же конкретно рассчитывает штраф энергоснабжающая организация?

         Первым пунктом определяется договорной расход сетевой воды через теплоузел. Определяется он по формуле :

Gдог = Qдог*10³⁄(t1-t2)*C ;

где Qдог — тепловая нагрузка на отопление по договору (эта цифра обязательно есть в договоре, посмотрите). Давайте примем конкретную цифру 0,332 Гкал/час.

С — теплоемкость воды, ккал/кг °С

t1 — температура в подаче по графику, °С

t2 — температура в обратке по графику, °С

Подставляем конкретные цифры.Обычно температурный график 150/70 °С (но может быть и 130/70 °С и 105/70 °С и т.д.). В нашем случае  t1 = 150°С  ; t2 = 70°С. Теплоемкость воды можно принять единицу, С = 1. На самом деле теплоемкость будет чуть отличаться от единицы, но нам такая суперточность не нужна. Итак, считаем цифру, расход сетевой воды, который должен быть по договору.

Gдог = 0,332*1000 /(150-70)*1 = 4,15 т/час.

Расход воды по договорной нагрузке, который должен пройти через ваш теплоузел, у нас есть. Фактический расход (по распечатке прибора учета) не должен превышать договорной. Если превышает, значит у вас перегрев. Для того, чтобы считать дальше, нужна распечатка с теплосчетчика. Распечатка выглядит так.

Это распечатка с теплосчетчика КМ-5. Ее я привожу только в качестве примера. У вас прибор учета может быть любой другой, не обязательно КМ-5. Но суть дела не меняется, в любой распечатке, с любого прибора учета тепла главные цифры —  расход тепла Q в Гкал и температуры t1 и t2, в °С. По этой самой распечатке нам нужно просчитать расход воды через теплоузел фактический. Считается он все по той же  формуле :

Gфакт = Qфакт*1000 ⁄(t1факт-t2факт)*C.

Смотрим по вашей распечатке температуры в подаче и обратке t1 и t2. Пусть будет t1 = 73,1 °С,  t2 = 49,5 °С. Количество тепла Qфакт также смотрим по распечатке, пусть эта цифра будет 101,4 Гкал. Делим количество Гкал за месяц на количество часов в месяце, 101,4 Гкал на 720 часов, получаем 0,141 Гкал/час.  Считаем дальше :

Gфакт = 0,141*1000 ⁄(73,1-49,5)*1 = 5,97 т/час.

При t1 = 73,1 °С,  обратка по графику 43,8 °С. У нас же по факту 49,5 °С. Перегрев 49,5-43,8 = 5,7 °С. Если в процентах, то на  13,01 % перегрели. Соответственно такой перегрев дал нам превышение и расхода по факту над расчетным G превыш. = 5,97-4,15 = 1,82 т/час. Теперь уже можно подсчитать конкретно, сколько Гкал штрафных вам выставит теплоснабжающая организация.

Считается по формуле :

Qштраф = Gпревыш*С*(t2фактическая-t2 допустимое превышение по графику)*число часов за месяц*0,001.

Допустимое превышение t2 по графику 5% считаем так : берем t2, которое должно быть при t1 = 73,1°С, по графику — 43,8 °С и умножаем на 1,05 получаем 45,99 °С. Подсчитываем, сколько нам выставят за перегрев :

Qштраф = 1,82*1*(49,5-45,99)*720*0,001 = 4,59 Гкал.

Потом эта цифра умножается на тариф, руб/Гкал, и выставляется как штраф за превышение обратки. Неприятный такой сюрпрайз.

      Не так давно я написал и выпустил книгу, полностью посвященную обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Все, что Вы хотели знать про перегрев обратки!

Буду рад комментариям к статье.

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

• Однотрубная.
• Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

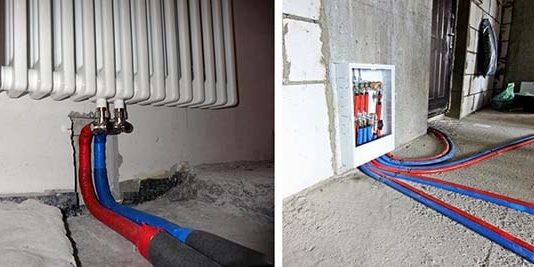

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

<index>

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальная и вертикальная;
• прямоточная — теплоноситель течет в одном направлении по обеим трубам;
• тупиковая — горячая и остывшая вода движется в разных направлениях;
• с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

</index>

Похожие статьи

Когда требуется использование гребенки для водыКак рассчитывать объем теплоносителя в системе отопленияРазводка отопления частного дома своими рукамиПодобор незамерзающей жидкости для систем отопления

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Данное руководство предназначается владельцам небольших частных домов, стремящимся самостоятельно организовать обогрев жилища в целях экономии средств. Наиболее рациональное решение для подобных зданий — закрытая система отопления (сокращенно – ЗСО), функционирующая с избыточным давлением теплоносителя. Рассмотрим ее принцип работы, разновидности схем разводки и устройство своими руками.

Принцип действия закрытой СО

Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:

• отопительный агрегат – газовый, твердотопливный либо электрический котел;
• группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
• обогревательные приборы – радиаторы или контуры теплых полов;
• соединительные трубопроводы;
• насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
• фильтр сетчатый грубой очистки (грязевик);
• закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
• запорные краны, балансировочные вентили.

Примечание. В зависимости от схемы в состав ЗСО дополнительно включаются современные устройства регулирования температуры и расхода теплоносителя – радиаторные термоголовки, обратные и трехходовые клапаны, термостаты и тому подобное.

Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:

1. После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
2. Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
3. Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
4. В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
5. Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
6. Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
7. Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.

Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.

Как функционирует замкнутая система отопления, разъясняется на видео:

Положительные качества и недостатки

Основные отличия закрытых сетей теплоснабжения от устаревших открытых систем с естественной циркуляцией – отсутствие контакта с атмосферой и применение перекачивающих насосов. Отсюда возникает ряд преимуществ:

• необходимые диаметры труб уменьшаются в 2—3 раза;
• уклоны магистралей делаются минимальными, поскольку служат для слива воды с целью промывки либо ремонта;
• теплоноситель не теряется путем испарения из открытого бачка, соответственно, можно спокойно заполнять трубопроводы и батареи антифризом;
• ЗСО более экономична по эффективности обогрева и стоимости материалов;
• закрытое отопление лучше поддается регулированию и автоматизации, может действовать совместно с солнечными коллекторами;
• принудительное течение теплоносителя позволяет организовать напольный обогрев трубами, замоноличенными внутри стяжки или в бороздах стен.

Гравитационная (самотечная) открытая система выигрывает у ЗСО по энергонезависимости — последняя неспособна нормально работать без циркуляционного насоса. Момент второй: в замкнутой сети содержится гораздо меньше воды и в случае перегрева, например, ТТ-котла, высока вероятность закипания и образования паровой пробки.

Справка. От кипения дровяной котел спасает предохранительный сбросной клапан плюс буферная емкость, поглощающая лишнее тепло.

Виды замкнутых систем

Прежде чем купить обогревательное оборудование, трубопроводную арматуру и материалы, нужно выбрать предпочтительный вариант закрытой водяной системы. Мастерами–сантехниками практикуется монтаж четырех основных схем:

1. Однотрубная с вертикальной и горизонтальной разводкой (ленинградка).
2. Коллекторная, иначе – лучевая.
3. Двухтрубная тупиковая с плечами одинаковой или разной длины.
4. Петля Тихельмана – кольцевая разводка с попутным движением воды.

Дополнительная информация. К замкнутым отопительным системам также относятся водяные теплые полы. Расчет и устройство напольных контуров гораздо сложнее сборки радиаторного отопления, новичкам браться за подобный монтаж не рекомендуется.

Предлагаем рассмотреть каждую схему отдельно, разбирая плюсы и минусы. В качестве примера возьмем проект одноэтажного частного дома площадью 100 м² с пристроенной котельной, чья планировка представлена на чертеже. Величина тепловой нагрузки на отопление уже посчитана согласно инструкции, потребное количество теплоты указано для каждого помещения.

Монтаж элементов разводки и подключение к источнику тепла выполняется примерно одинаково. Установка циркуляционного насоса обычно предусматривается в обратке, перед ним монтируется грязевик, патрубок подпитки с краном и расширительная емкость (если смотреть по течению). Типовая обвязка твердотопливного и газового котла представлена на схемах.

Подробнее о монтаже и способах подсоединения отопительных агрегатов, использующих различные энергоносители, читайте в отдельных руководствах:

• ТТ-котел;
• газовый отопитель;
• электрический теплогенератор.

Однотрубная разводка

Популярная горизонтальная схема «ленинградка» — это одна кольцевая магистраль увеличенного диаметра, куда подключены все отопительные приборы. Проходя по трубе, поток нагретого теплоносителя делится на каждом тройнике и затекает в батарею, как показано ниже на эскизе.

Передав теплоту помещению, остывшая вода возвращается обратно в магистраль, смешивается с основным потоком и движется к следующему радиатору. Соответственно, второй отопительный прибор получает воду, охлажденную на 1—3 градуса, и снова отбирает у нее нужное количество тепла.

Результат: в каждый последующий радиатор приходит все более холодная вода. Это накладывает на закрытую однотрубную систему определенные ограничения:

1. Теплоотдачу третьей, четвертой и последующей батареи нужно рассчитывать с запасом 10—30%, добавляя дополнительные секции.
2. Минимальный диаметр магистрали – DN20 (внутренний). Наружный размер ППР труб составит 32 мм, металлопластика и сшитого полиэтилена – 26 мм.
3. Сечение подводящих патрубков к обогревателям – DN10, наружный диаметр – 20 и16 мм для PPR и PEX соответственно.
4. Максимальное число отопительных приборов в одном кольце «ленинградки» — 6 шт. Если взять больше, возникнут проблемы с наращиванием количества секций последних радиаторов и увеличением диаметра разводящей трубы.
5. Сечение кольцевого трубопровода не уменьшается на всем протяжении.

Справка. Однотрубная разводка бывает вертикальной – с нижней либо верхней раздачей теплоносителя по стоякам. Подобные системы применяются для организации самотека в двухэтажных частных коттеджах либо работают под давлением в многоквартирных домах старой постройки.

Однотрубная система отопления закрытого типа обойдется недорого, если ее паять из полипропилена. В остальных случаях она прилично ударит по карману за счет цены магистральной трубы и фитингов (тройников) больших размеров. Как выглядит «ленинградка» в нашем одноэтажном доме, продемонстрировано на чертеже.

Поскольку общее число отопительных приборов превышает 6 шт., система разделена на 2 кольца с общим обратным коллектором. Заметно неудобство монтажа однотрубной разводки – приходится пересекать дверные проемы. Уменьшение протока в одном радиаторе вызывает изменение расхода воды в остальных батареях, поэтому балансировка «ленинградки» заключается в согласовании работы всех обогревателей.

Преимущества лучевой схемы

Почему коллекторная система получила такое название, хорошо видно на представленной схеме. От гребенки, установленной в центре здания, расходятся индивидуальные линии подачи теплоносителя к каждому прибору отопления. Подводки прокладываются в виде лучей по кратчайшему пути – под полами.

Коллектор замкнутой лучевой системы питается напрямую от котла, циркуляцию во всех контурах обеспечивает единственный насос, расположенный в топочной. Дабы уберечь ветви от завоздушивания в процессе заполнения, на гребенке устанавливаются автоматические клапаны – воздухоотводчики.

Сильные стороны коллекторной системы:

• схема энергоэффективна, поскольку позволяет четко дозировать количество теплоносителя, направляемого каждому радиатору;
• отопительную сеть легко вписать в любой интерьер – подводящие трубы можно спрятать в полу, стенах либо за подвесным (натяжным) потолком;
• гидравлическая балансировка ветвей производится с помощью ручных клапанов и расходомеров (ротаметров), установленных на коллекторе;
• ко всем батареям подается вода одинаковой температуры;
• работу схемы легко автоматизировать – регулировочные клапаны коллектора оснащаются сервоприводами, закрывающими проток по сигналу терморегуляторов;
• ЗСО данного типа подходит для коттеджей любых размеров и этажности – на каждом уровне здания ставится отдельный коллектор, распределяющий тепло группам батарей.

С точки зрения финансовых вложений, закрытая лучевая система не слишком дорога. Расходуется много труб, но их диаметр минимальный – 16 х 2 мм (DN10). Вместо заводской гребенки вполне допускается применять самодельную, спаянную из полипропиленовых тройников либо скрученную из стальных фитингов. Правда, без ротаметров наладку отопительной сети придется делать с помощью радиаторных балансировочных вентилей.

Минусов лучевой разводки немного, но они стоят внимания:

1. Скрытый монтаж и испытание трубопроводов выполняется только на этапе нового строительства либо капитального ремонта. Заложить радиаторные подводки в полы обжитого дома или квартиры нереально.
2. Коллектор крайне желательно располагать в центре здания, как показано на чертеже одноэтажного дома. Цель – сделать подводки к батареям примерно одинаковой длины.
3. В случае протечки трубы, замоноличенной в стяжке пола, найти место дефекта без тепловизора довольно сложно. Не делайте в стяжке соединений, иначе рискуете столкнуться с проблемой, изображенной на фото.

Двухтрубные варианты

При устройстве автономного отопления квартир и загородных домов используется 2 разновидности таких схем:

1. Тупиковая (другое название – плечевая). Нагретая вода раздается отопительным приборам через одну магистраль, а собирается и течет обратно в котел по второй линии.
2. Петля Тихельмана (попутная разводка) представляет собой кольцевую двухтрубную сеть, где нагретый и остывший теплоноситель движется в одном направлении. Принцип действия аналогичен – батареи получают горячую воду из одной магистрали, а охлажденную сбрасывают во второй трубопровод – обратку.

Примечание. В закрытой попутной системе обратная линия начинается от первого радиатора, а подающая заканчивается на последнем. Разобраться поможет схема, представленная ниже.

Чем хороша тупиковая закрытая система отопления частного дома:

• количество «плечей» — тупиковых ветвей – ограничено лишь мощностью котельной установки, поэтому двухтрубная разводка подойдет для любого здания;
• трубы укладываются открытым либо закрытым способом внутри строительных конструкций – по желанию домовладельца;
• как и в лучевой схеме, ко всем батареям приходит одинаково горячая вода;
• ЗСО отлично поддается регулированию, автоматизации и балансировке;
• правильно разложенные «плечи» не пересекают дверные проемы;
• по стоимости материалов и монтажа тупиковая разводка обойдется дешевле однотрубной, если сборка ведется металлопластиковыми либо полиэтиленовыми трубами.

Проектирование замкнутой плечевой системы дачного или жилого дома площадью до 200 квадратов не представляет особой сложности. Даже если сделать ветви разной длины, схему удастся уравновесить путем глубокой балансировки. Пример разводки в одноэтажном здании 100 м² с двумя «плечами» показан выше на чертеже.

Совет. При выборе длины ветвей следует учитывать отопительную нагрузку. Оптимальное число батарей на каждом «плече» — от 4 до 6 шт.

Петля Тихельмана – это альтернативный вариант закрытой двухтрубной сети, предполагающий объединение большого количества приборов отопления (свыше 6 шт.) в единое кольцо. Взгляните на схему попутной разводки и обратите внимание: через какой бы радиатор ни протекал теплоноситель, общая протяженность маршрута не изменится.

Отсюда возникает почти идеальное гидравлическое равновесие системы – сопротивление всех участков сети одинаково. Это весомое преимущество петли Тихельмана над прочими замкнутыми разводками влечет и главный недостаток – 2 магистрали неизбежно пересекут дверной проем. Варианты обхода – под полами и над дверным косяком с установкой автоматических воздухоотводчиков.

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

1. Тупиковая двухтрубная.
2. Коллекторная.
3. Двухтрубная попутная.
4. Однотрубная.

Отсюда совет: вы не ошибетесь, если для дома площадью до 200 м² выберете первый вариант – тупиковую схему, она подойдет в любом случае. Лучевая разводка уступает ей по двум показателям – цена и возможность монтажа в помещениях с готовой отделкой.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Для справки. Латинские буквы DN согласно европейским стандартам обозначают внутренний диаметр условного прохода трубы.

Полезные ссылки для начинающих

Мы понимаем, что рассмотреть все нюансы проектирования и устройства закрытых систем своими руками в рамках одной публикации невозможно. Новичку предстоит сделать множество шагов на пути к работающему отоплению, максимально уберечь вас от ошибок помогут другие наши статьи:

• выбор котла, работающего на твердом топливе;
• какие газовые теплогенераторы лучше;
• как подобрать и подключить отопительные приборы;
• монтаж группы безопасности;
• установка воздухоотводчиков;
• как заполнить трубопроводную сеть и удалить воздух;
• какое должно быть давление в сети теплоснабжения.

Собирая информацию о монтаже закрытой системы отопления, старайтесь черпать ее из достоверных источников. Не слушайте дядю Васю сантехника, чью работу вы никогда не видели. В качестве примера предлагаем ознакомиться с видеоматериалом, однозначно указывающим, где нужно ставить расширительный бак и почему:

Используемые источники:

• https://eurosantehnik.ru/sistema-otopleniya-s-estestvennoj-cirkulyaciej-kak-ona-rabotaet.html
• https://vse-otoplenie.ru/obratka-sistemy-otoplenia-cto-eto-takoe
• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• https://x-teplo.ru/otoplenie/sistemy/sxema-dvuxtrubnoj-s-nizhnej-razvodkoj.html
• https://otivent.com/zakrytaja-sistema-otoplenija
