Труба водопроводная стальная. Труба из стали представляет собой пустотелый сортовой металлопрокат. Из-за положительной технической характеристики, которая включает такие свойства, как прочность и долговечность, изделия широко применяют во всех областях промышленного производства, в том числе их используют для укладки различных трубопроводных систем. Труба водопроводная стальная имеет стандартные размеры ГОСТ, что позволяет определить необходимую для каждого случая продукцию.
Внимание! Прочный стальной материал как нельзя лучше подходит для систем, работающих под напором.
Общие сведения
Трубопроводная система под действием насоса подвергается негативным воздействиям, с которыми трубы из стали хорошо справляются: -вибрациям. -перепадам давления, если включать и выключать подпитку.
Стальные трубы находятся в среднем ценовом сегменте, к тому же для водопровода из стали легко подбирается арматура, которая представлена на рынке в широком ассортименте.
Внимание! Трубы из стали отличаются низким коэффициентом расширения при нагревании, поэтому данные изделия можно укладывать од штукатуркой, не боясь появления трещин.
Сортамент стальных труб по ГОСТ
Сделанный по Гост означает, что изделие соответствует образцу или стандарту, который приняло государство. Гост диктует свои требования к выпускаемым изделиям по стандартам, не исключением считается сортовой металлопрокат.
Стальная оцинкованная либо не оцинкованная труба должна соответствовать требованиям Гост 3262 75.
Труба может иметь резьбу либо не иметь и быть: цилиндрической нарезной, либо накатанной.
Данный тип труб широко применяют при прокладке водопроводной системы, также в области изготовления различных деталей, которые применяются во время монтажных работ по конструированию водопровода.
Гост содержит список параметров, по которым трубы должны соответствовать образцу:
- 1.соответствие наружного диаметра.
- 2.соответствие условного прохода.
- 3.толщина стенок, которая измеряется в миллиметрах.
- 4.соответствие по весу, параметр выражается в килограммах.
Сорта стали, которые используются для литья изделий:
- 1.углеродистая сталь согласно Гост 3780.
- 2.сталь для водопроводных труб либо газопровода согласно Гост 1050.
Технические характеристики стальной трубы и ее особенности.
Наряду с уже перечисленными плюсами изделий из стали, существуют ее отрицательные стороны:
- 1.Подвержены образованию коррозии, особенно это ощущается в водопроводах, потому что на материал постоянно воздействует влага и окружающий кислород. Данное сочетание пагубно влияет на качество стали.
- 2.Уменьшение внутреннего диаметра через несколько лет эксплуатации. Стальной трубопровод имеет отрицательное свойство снижать просвет по истечению некоторого времени.
- 3.Тяжелые монтажные работы, которые характеризуются даже трудоемким сбором конструкции. Чтобы соединить водопровод из стали, придется использовать профессиональную сварку.
- 4.Большой вес стальных изделий затрудняет процесс перевозки и установки водопроводной конструкции.
Внимание! Недостаток в виде коррозии можно исключить с помощью обработки поверхности трубы грунтовкой либо краской.
Разновидности труб
Широко применяемая классификация делит изделия по способу изготовления:
1.оцинкованная стальная труба проходит обработку с помощью цинка с внутренней и внешней стороны. Такая отделка защищает изделия от коррозии.
2.профильная стальная труба изготавливается с помощью углеродистого типа стали. Изделия участвуют в строительстве сооружений, требующих высокую устойчивость, либо металлических каркасов.
3.бесшовная стальная труба не содержит швов в результате сварки. Изделия считаются горячедеформированными, которые приобретают форму под высокой температурой.
4.электросварная стальная труба выполнена из углеродистого или низкогелированного материала. Как правило, имеют форму штрипса либо листа. Чаще всего ими прокладывают теплосети.
5.водогазонапорная стальная труба имеет свои особенности конструкции. Для изделий важным параметром считается соотношение сечения внутри и снаружи трубы, варьируемый толщиной стенок. В зависимости от данного значения трубы бывают: легкими, стандартными либо укрепленными.
Особе внимание стоит уделить оцинкованной стальной трубе, покрытие которой способствует увеличению срока годности, также надежности трубопровода. Изделия используют в промышленной сфере и в быту.
Важно! Оцинкованное покрытие, защищающее от коррозийных изменений, позволяет использовать трубы, как в водопроводных системах, так и в отопительных.
Все виды труб изготавливаются строго по Госту и гарантируют высокое качество.

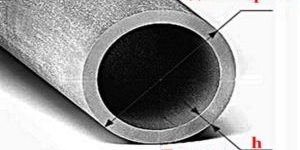

Особенности размеров труб
Проектные разработки для изготовления труб учитывают следующие размеры:
1.Размер внутреннего диаметра измеряется в миллиметрах, точный показатель внутреннего объема получают с помощью измерения вручную.
2.Размер наружного диаметра – это объем, который определяется при учете толщины стенок.
3.Размер условного прохода представляет собой условную величину, применяемую во время описания системы. Показатель обозначает внутренний диаметр, который округляют до ближнего значения в стандартном ряду. Согласно Гост 2838 – 89 данное значение надо округлять в сторону увеличения диаметра. Величина указывается в миллиметрах либо дюймах. У труб водопроводной системы размеры варьируются от одного до пятнадцати сантиметров.
4.Размер толщины стенок считается регламентированной величиной.
Длину не относят к постоянной величине, во время расчета ее учитывают, как параметр, от которого зависит давление, и она выступает как экономический фактор.
Изделия выпускают мерными стандартными кусками либо немерным вариантом. При этом длина трубы может быть от четырех до двенадцати метров.
Объем трубы надо измерять точно. Показатель дает возможность определить количество жидкости, которую пропускает труба. Это важно, если речь идет о бытовом трубопроводе.
Расчет параметров системы производят с помощью специальных таблиц.
Если возникают хоть малейшие сомнения, стоит обратиться к специалистам, потому что качественно и верно устроенная водопроводная сеть может служить без поломок долгое время. А это сэкономит расходы на ремонт и замену элементов трубопровода.
Что означает маркировка на трубах
Маркировка дает нам знания о качестве и характеристиках металлопроката из стали. Маркировка наносится разными методами:
1.с помощью электрографа.
2.посредством клеймения.
3.с помощью краски, которая не смывается.
4.электрическим карандашом.
Параметры указывают:
- — с торца среза при толщине стенки не менее 10 миллиметров.
- -внутри трубы, если сечение изделия более 53 сантиметра.
- -с внешней стороны трубы, если сечение изделия менее 53 сантиметра.
Маркировка состоит из цифр и букв, которые скрывают характеристику трубы.
Для водопроводной трубы используют такие обозначения:
1.Ц -значит, что труба покрыта слоем цинка.
2.Л-труба легкая, имеющая тонкую стенку.
3.У-утяжеленная труба либо толстостенная.
4.Р-резьбовое изделие.
5. Гост ххххх — значит труба изготовлена строго в соответствии с требованием Гост, указанном на изделии.
6.также на трубе указывается толщина стенки и ее диаметр.
Срок эксплуатации стальных труб
Стальной металлопрокат отличается солидным сроком службы, поэтому их широко применяют для обустройства всех типов трубопровода.
Для изготовления изделий для отопительных систем применяют черную сталь, для водопровода используют оцинкованные трубы.
Для прокладки стальных водопроводов надо учитывать, каким способом произведена труба, это влияет на срок службы.
Электросварные изделия можно устанавливать во всех типах трубопроводов. Они отличаются от медных или полимерных аналогов меньшей пропускной способностью.
Внимание! Снижение пропускного объема в стальных трубах объясняется тем, что поверхность внутри негладкая, что создает препятствия для протока жидкости.
Трубы из стали не поддаются влиянию гидравлической нагрузки. При повышенной нагрузке трубы не изнашиваются.
Стальной трубопровод под землей выдерживает гидравлические удары в пятнадцать атмосфер, способен перегонять жидкость практически с температурой кипения.
Такие нагрузки не под силу трубопроводам из пластика либо металлопластика даже в течение пятнадцати минут.
Как перевозить и хранить трубы из стали?
Правила транспортировки и их хранение указаны в Гост 10692 – 80.
Стальные изделия хранят в помещение с доступом в него свежего воздуха, либо под навесом из тента, либо на площадке, которая имеет ограничители по периметру. Трубы нельзя хранить, положив просто на грунт. Полки с изделиями находятся на расстоянии друг от друга минимум на полтора метра. Данные требования обеспечивают безопасность, также не препятствуют подъезду специальных машин для погрузки и выгрузки труб.
Чтобы трубопровод служил долго, он должен быть изготовлен из надёжных материалов. Если речь идет о водопроводных трубах, металлические можно назвать лучшими. Но и здесь нужно учитывать все особенности. Например, стальная труба на водопровод окисляется. Это не будет проблемой, если смонтировать систему по всем правилам, и воспользоваться рекомендациями, приведенными в настоящей публикации.
Содержание статьи
Традиционное назначение стальных труб
Несмотря на то, что современный рынок строительных материалов широк, и сейчас можно найти альтернативу, в качестве не сменного лидера выступают трубы водопроводные стальные. Став классикой, они всегда есть в наличии, и пользуются спросом, как у застройщиков, так и у частных домовладельцев.
С их помощью монтируется трубопроводы хозяйственно-питьевого водоснабжения новостроек, многоэтажных строений, жилых комплексов, дач и загородных коттеджей. Но нужно учитывать, что сборка систем водоснабжения и отвода производится с применением специфических технологий и методов.
Методы установки
За все время, пока человеком применяется металлическая труба для водопровода, способы монтажа остаются неизменными:
- Резьбовые соединения. Используются муфты с внутренними резьбами.
- Сварные соединения. Предполагает использование сварочного аппарата.
Методы можно комбинировать. В любом случае без специальных технических средств не обойтись. Исключение – фланцевые соединения при монтаже канализации.
Диаметральный размер: таблица
Принято измерять диаметр в дюймах. Чтобы пересчитать в метрическую систему, а именно в миллиметры, необходимо данные из таблицы умножить на 25,4. Если изначально в описании к товару имеется указание в миллиметрах, имеется в виду внутренний диаметр. Чтобы узнать, сколько это будет по наружной поверхности, нужно учесть толщину стенки. Все размеры в одной таблице.
Размер толщины стенок
Классификацию по толщине стенок определяет ГОСТ 3262-75. В документе говорится, что трубы бывают:
- легкими;
- стандартными;
- усиленными.
При оценке учитывается соответствие внутренних диаметров и толщин стенок. Даже если диаметр всего 2,5 см, а стенка имеет толщину 4 мм, труба относится к облегченному типу. Такие изделия используются для монтажа разводки систем водопровода или отопления.
Обычные трубы подходят для конструкций с высокой несущей способностью. Нарезка резьбы и сварка может вызвать затруднения, особенно если речь идет о нержавеющей стали. Без специальных средств, токарного станка, работы выполнить не получится. Усиленные трубы используются в системах с повышенным давлением. Главный недостаток – большая масса, что усложняет обработку, транспортировку и монтаж. Но у изделий из железа есть и преимущества.
Достоинства
Если есть возможность использовать все необходимые технические средства, можно смело использовать металлические водопроводные трубы, так как они характеризуются множеством преимуществ по сравнению с аналогами.
Механическая прочность
Это касается как внутренних воздействий (давления), так и внешних. Если водопровод приходится вмуровывать в пол, закапывать глубоко под землю или прокладывать в местах, где труба будет подвергаться внешним силам, этот материал незаменим. Это трубопроводы, которые способны выдерживать высокое давление воды без разрывов, если речь идет о бесшовном прокате (цельнокатаные).
Относительная дешевизна
Говорить о том, дорогие или дешевые железные трубы можно только если оценить срок их службы и стоимость затрат на обслуживание. Сама труба недорогая. Но коррозия, блуждающие токи, воздействие агрессивной среды сокращают эксплуатационный период. Трубопровод нужно утеплить, изолировать от влаги, а открытые участки обрабатывать антикоррозийным составом или красить.
Обилию любой арматуры
Ассортимент любого строительного супермаркета включает все необходимое для монтажа. Здесь фитинги, краны, переходники, муфты и многое другое. Замечательно, что все стандартизировано, и зная основные геометрические параметры несложно подобрать комплектующие. Иное дело – совместить все элементы в единую, целостную систему.
Низкий коэффициент теплового расширения
Трубопровод может быть уложен в стяжку, вмуровон в стену, оштукатурен. Нет опасности, что при температурных перепадах конструкция растрескается, или труба лопнет. Геометрические промеры остаются неизменными, что особенно хорошо, если нужно смонтировать водопровод горячей воды или теплотрассу.
Недостатки
Как и любой материал, металл или сплав не лишен недостатков. Все они проявляются со временем, и если сразу после сборки система работает эффективно, все может измениться уже через пару лет, и об этом нельзя забывать. Сразу после пуска пить воду нельзя, если нет специальных фильтров. Нужно чтобы все примеси технического характера вымыло из системы. Затем водопровод будет функционировать нормально. Но уже через пару лет может оказаться, что все не так хорошо на самом деле.
Подверженность коррозии
Ржавчина – главный враг стали. Уничтожается структура металла, что приводит к полному ее разрушению. Даже если трубопровод проложен в доме, где нет осадков, опасность появляется в виде образующегося конденсата, что ярко выражено на водопроводе для холодной воды. Любой контакт воды, железа и воздуха приводит к появлению очагов коррозии. Разрушительному воздействию подвергается не только наружная, но и внутренняя поверхность.
Уменьшения просвета трубы со временем
На металлической внутренней поверхности образуется нарост из ржавчины и других отложений. Это, в конечном счете, приводит к тому, что пропускная способность падает. В результате возрастает давление перед местом засора. А после него ситуация обратная. Напор с годами слабеет, и может стать недостаточным для эффективного использования трубопровода. Воды становится недостаточно, а на входе в систему образуется избыточное давление, что грозит порывом.
Отложения могут стать средой для разрастаний колоний бактерий. Вода в таких трубах непригодна для питья, и опасна для здоровья и жизни людей. Выявить источник проблемы невозможно, и чтобы избавиться от нее, придется произвести сплошную замену трубопровода. Это особенно важно в домах, запитанных от колодца или скважины, где вода не обрабатывается хлором, как то делается на фильтрационных станциях централизованного водоснабжения.
Трудоемкость монтажа и разборки
Демонтаж всегда связан с отходами. Чтобы разобрать железный трубопровод, его нужно порезать на куски. Раскрутить соединения далеко не всегда получается из-за того, что резьба закисла, приржавела, закрашена. Монтаж сопряжен с необходимостью использовать специальное оборудование. Самостоятельно выполнить работу невозможно, нужны помощники. Нарезка резьбы предполагает наличие токарного станка.
Большой вес
Дело не только в том, что железные трубы тяжело транспортировать. Сама конструкция имеет большую массу. Необходимо крепить стояки к панелям. В деревянном, ветхом здании или в доме, выстроенном по современным облегченным технологиям этого делать нельзя, чтобы не перегружать несущие конструкции.
Трубы из нержавейки
Главное преимущество этого материала в том, что он не требует дополнительного ухода. Коррозия ему не страшна, а прочность такая же, как и у железной трубы. Единственное, что может стать причиной преждевременной замены элементов фильтра – попадание окалины. Но есть и неотъемлемые недостатки, которыми характеризуются водопроводы из нержавеющей стали:
- Высокая себестоимость. Цена та такие трубы на порядок выше, и перед тем, как сделать окончательный вывод о целесообразности покупки, нужно сравнить варианты и оценить все альтернативные способы устройства водопровода.
- Сложные методы обработки. Нужна специальная сварка. Нарезка резьбы производится с применением специальных средств. Это в свою очередь дополнительно увеличивается сметную стоимость работ.
В остальном все плюсы и минусы (кроме коррозии) также присущи.
Чугунные водопроводные трубы
Этот материал тяжелее всего обрабатывается, стоит дороже, но правда, не ржавеет. Большой вес, хрупкость, склонность к раскалыванию от ударов создают трудности уже в процессе транспортировки. Если это канализация, тогда чугун вполне применим, чтобы собрать трассу из элементов с фланцами. Но стояки и разводку в квартирах и частных домах из чугунных труб делать дорого и слишком трудоемко.
Медные водопроводные трубы
Они не ржавеют, не зарастают внутри, легко обрабатываются. Главный недостаток – высокая цена. Отсутствие ржавчины не говорит о том, что медные трубы не окисляются. Просто этот процесс менее заметен. Весь монтаж нужно выполнять крайне аккуратно ввиду мягкости и податливости металла. А поврежденные элемент подлежит замене. Отходы стоят слишком дорого, чтобы такие водопроводы были популярными.
Заключение
Материалы много весят и тяжело обрабатываются. Служат они достаточно долго, но металлический водопровод требует дополнительных затрат на защиту и обслуживание. Железо ржавеет и гниет. Его нужно изолировать, что не исключает появление очагов коррозии на внутренней поверхности. Альтернативные технологии в ряде случаев могут оказаться более удобными, как, например, металлопластик.
Сталь, чугун, медь, любой иной сплав или металл – отличный проводник электричества. Это могут быть статические или индуктивные токи. Опасность не только для человека, но и для самого трубопровода. Если имеет место напряжение, электролиз в разы ускорить день, когда водопровод придет в негодность. В этом случае коррозия уничтожит железо намного раньше, чем обычная ржавчина.
Самостоятельно собрать металлический трубопровод невозможно. Необходимы специальные технические средства, станки, оборудование. Весит труба много, и можно перегрузить несущие конструкции здания. Но это не значит, что применение металлических труб для водопровода не рекомендуется.
Материал универсален, и стоит недорого (если это не медь и не нержавейка). Монтируются системы подачи технической, питьевой, холодной и горячей воды. Трубы применяются для устройства систем отопления (одноконтурной и друхконтурной). Окончательный выбор зависит от возможностей покупателя, его навыков, наличия оснащения и знаний строительных технологий и в сфере обработки металлов.
Спонсор статьи сайт Navigator-trub, данная компания реализует стальные трубы в Челябинске
Содержание
Несмотря на широкий ассортимент продукции аналогичного назначения, труба водопроводная стальная продолжает занимать лидирующие позиции по применению в быту и на промышленных предприятиях. Сортаменты таких изделий строго определяются ГОСТами и нормативными документами. Конструкции достаточно просты в установке и долговечны. Особенно если труба стальная — с оцинкованным покрытием.
Сортамент стальных труб
Трубы водопроводные стальные применяют для создания водоснабжения всех уровней и сложностей. Самыми распространенными являются изделия из «черного» сырья. Для систем с повышенными требованиями необходимо применять трубы из оцинкованного проката.
Их сортамент определяется нормативными документами и ГОСТами, в которых описываются геометрические параметры. В соответствии с требованиями, минимальный диаметр труб составляет 6 мм, максимальный — 150 мм, толщина стенок варьируется от 0,5 до 3 мм. Учитывая эти данные, вычисляется пропускная способность изделий.
Характеристика стальных труб
Стальные трубы для водопровода подразделяются на множество групп по линейным размерам, методу производства и покрытию.
Согласно габаритам, они бывают:
- Круглыми, квадратными, овальными, прямоугольными, 6- и 8-мигранными, ребристыми, сегментными и пр.
- В зависимости от наружного диаметра могут быть капиллярными (0,3-4,8 мм), с малым диаметром (5-102 мм), средними (102-426 мм).
К характеристикам трубы относится их вид по методу изготовления:
- Электросварные — прямошовные, спиралешовные, водогазопроводные, профильные.
- Бесшовные — горячедеформированные, холоднодеформированные.
Для повышения эксплуатационных характеристик прокат может покрываться различными материалами:
- цинком;
- экструдированным и простым полиэтиленом;
- цементно-песчаной смесью;
- эпоксидно-битумной смесью.
Таблица диаметров
Металлические трубы для водопровода наряду с диаметром и толщиной стенки классифицируются по условному проходу. Бывают легкие, обыкновенные и усиленные изделия.
Таблица диаметров водопроводных труб:
| Толщина стенки труб, мм | Условный проход | Наружный диаметр, мм | ||
| Легкие | ||||
| 1,8 | 2 | 2,5 | 6 | 10,2 |
| 2 | 2,2 | 2,8 | 8 | 13,5 |
| 2 | 2,2 | 2,8 | 10 | 17 |
| 2,5 | 2,8 | 3,2 | 15 | 21,3 |
| 2,5 | 2,8 | 3,2 | 20 | 26,8 |
| 2,8 | 3,2 | 4 | 25 | 33,5 |
| 2,8 | 3,2 | 4 | 32 | 42,3 |
| 3 | 3,5 | 4 | 40 | 48 |
| 3 | 3,5 | 4,5 | 50 | 60 |
| 3,2 | 4 | 4,5 | 65 | 75,5 |
| 3,5 | 4 | 4,5 | 80 | 88,5 |
| 4 | 4,5 | 5 | 100 | 114 |
Длительность эксплуатации
Водопроводные трубы имеют нормативный и фактический эксплуатационные периоды. Первый четко прописан в технических документах и ГОСТах. При вычислении второго необходимо учитывать условия и функциональную направленность систем водоснабжения.
При использовании «черного» проката, согласно нормативам, стояк или подводка холодной воды и конструкция горячей подачи воды открытого типа имеет нормативный срок службы 15 лет. При закрытой системе горячего водоснабжения он уменьшается до 10 лет. Фактический срок зависит от качества ухода (покраска, сушка). При этом изделия, по которым подается горячая вода, служат намного дольше, т. к. на их поверхности не образуется конденсат, а внутри не скапливается налет.
В случае выбора труб для водопроводной системы с оцинкованным покрытием пользователь получает конструкцию с нормативным сроком службы до 30 лет (ГВС — 20 лет). Однако это при условии резьбового соединения. Сварные водопроводы теряют слой цинка из-за высокой температуры обработки. Это приводит к быстрому истощению некоторых участков и образованию свищей. Срок службы оцинкованных систем водоснабжения составляет при правильном монтаже и обеспечении надежной герметизации стыков до 70 лет. При этом сохраняются все первоначальные свойства изделий и внешний вид.
Самым большим эксплуатационным сроком обладают трубы из нержавеющей стали, как простые, так и гофрированные гибкие. Абсолютная неподверженность коррозии продлевает использование такого водопровода на неограниченное время. Поперечные уплотнения ребристой поверхности никак не преуменьшают противостояние механическим повреждениям, а даже укрепляют поверхность. Повредить такой сплав может только высокое (более 50%) содержание хлора.
Сравнительные характеристики водопроводных труб
Потребительские качества изделий различных сплавов
Все стальные трубы выпускаются согласно ГОСТу, а при выборе необходимо учитывать следующие факторы:
- Способность сопротивляться разрушению и деформации в разных условиях определяет пределы прочности, текучести, усталости и пр. Для повышения индекса прочности изделия поддают термической и механической обработке, вводят легирующие добавки в сплавы, облучают радиацией, применяют армирующие и композиционные материалы.
- Сопротивление изгибу под действием внешних факторов и температурных режимов.
- Растяжение или сжатие в результате воздействия на оси центров тяжести поперечных сечений, прикладываемых к концам или распределенным по всей длине.
- Сопротивление вдавливанию или царапанию.
- Способность восстанавливать форму и объем после воздействия высоких температур без потери первоначальных свойств.
- Ударная вязкость, которая выражается в поглощении механической энергии при деформации.
- Теплоемкость и теплопроводность особенно важна при проектировке систем горячего водоснабжения и отопительных конструкций, в т. ч. полотенцесушителей и теплого пола.
- Жаропрочность определяется способностью материала противостоять механическим нагрузкам при нагревании до высоких температур.
- Стойкость к коррозии в разных условиях (внешний водопровод, подземные конструкции и т. д.).
- Эрозионная стойкость влияет на способность верхних слоев стальных труб сохранять эксплуатационные характеристики в результате воздействия жидкостей с разным химическим составом.
При проектировании систем водоснабжения учитывают диаметр труб, пропускную способность, максимальное гидравлическое давление, температурный режим. В зависимости от толщины стенок система может быть:
- сварная со спиральным швом;
- сварная с прямым швом;
- цельнотянутая бесшовная.
Самые бюджетные водопроводы обустраивают из «черного» проката, применяя один из методов сварки. Такие системы подвержены коррозии и образованию ржавчины. На внутренней поверхности легко задерживаются частицы, находящиеся в воде. Они со временем образуют толстый твердый слой, предотвращающий проходу жидкостей. Конструкции нуждаются в постоянном уходе. Их поверхность периодически очищают и красят.
Создание из черного сырья различных сплавов позволяет избавиться от многих недостатков: водопроводные трубы становятся менее подверженными коррозии, стенки приобретают большую прочность, практически исключается образование налета внутри.
Оцинкованные изделия наряду с высокими эксплуатационными характеристиками обладают большим весом и ценой, которая практически в 2 раза превышает стоимость изделий из «черного» металла. Монтаж подразумевает стыковку посредством резьбового соединения. Для этого потребуется специальное оборудование, т. к. продаются трубы без резьбы. Не рекомендуется использовать сварочные швы. При высоких температурах цинковый слой полностью выгорает и система в местах соединения становится уязвимой.
Трубы из нержавеющей стали самые дорогие, но их установка окупится длительным эксплуатационным сроком без ухода и ремонта. Высокая плотность стали позволяет утончать стенки. При свойствах, аналогичных оцинкованным изделиям, такие трубы обладают малым весом. Монтаж водопровода из нержавейки достаточно сложный и трудоемкий ввиду высокой плотности материала. Он требует наличия базовых навыков и специфического оборудования.
Стальные водопроводы пользуются широкой популярностью и в настоящее время, так как труба водопроводная стальная отличается длительным периодом эксплуатации и практически не подвержена повреждениям, нанесенным в результате механического воздействия. Для длительного использования стального водопровода требуется корректно подобрать трубы по виду и диаметру, а также в соответствии со всеми требованиями произвести монтаж системы.
Стальные трубы для обустройства водопровода
Критерии выбора труб для водопроводной системы
При выборе стальных труб для системы водоснабжения жилого помещения необходимо учитывать следующие параметры:
- материал изготовления труб;
- способ изготовления труб;
- оптимальный диаметр труб.
Разновидности труб в зависимости от материала изготовления
Для водоснабжения помещения можно использовать трубы, которые изготовлены:
- из стандартной черной стали;
- из нержавеющей стали;
- из оцинкованной стали.
Трубы из черной стали отличаются:
- небольшой стоимостью, что и привело к широкой популярности этого вида;
- низким коэффициентом деформации при воздействии высоких температур;
- высокой устойчивостью к механическим воздействиям.
Основным недостатком черной стали является подверженность металла коррозии, что с течением времени значительно снижает пропускную способность водопроводной системы.
Стандартные стальные трубы для обустройства водопровода
Для устранения коррозии в результате скопления конденсата трубы подвергаются дополнительной гидроизоляции.
Трубы для водопровода, изготовленные из нержавеющей стали, обладают следующими преимуществами:
- низкий уровень подверженности коррозии, который достигается в результате дополнительной обработки;
- устойчивость к агрессивным средам и примесям, содержащимся в воде;
- экологичность материала;
- приятный внешний вид.
К основным недостаткам нержавеющих труб можно отнести:
- высокую стоимость изделий;
- сложность монтажа, который можно осуществить исключительно методом сварки или при помощи обжимных фитингов;
- подверженность воздействию хлора.
Стальные трубы, не подверженные воздействию коррозии
В последнее время широкую популярность приобретают гибкие и гофрированные нержавеющие трубы, так как такие изделия легче монтировать самостоятельно.
Оцинкованная труба обладает высокой устойчивостью к коррозии и иными качествами, присущими трубам из нержавеющей стали. Кроме этого оцинкованные трубы стоят дешевле, чем нержавеющие. К недостаткам оцинкованных труб относятся:
- необходимость наличия определенных навыков для правильного монтажа системы;
- возможность образования конденсата, особенно, если труба с холодной водой проходит в отапливаемом помещении.
Стальные трубы с защитным покрытием из цинка
Все виды труб изготавливаются в соответствии с техническими требованиями, предусмотренными ГОСТ.
Разновидности труб в зависимости от способа изготовления
Стальная водопропускная труба может быть изготовлена:
- методом сварки. Сварные трубы отличаются меньшим периодом эксплуатации, так как в процессе использования полученный шов подвергается сильнейшему воздействию давления;
Труба из стали, изготовленная при помощи сварки
- методом экструзии. Бесшовные трубы рассчитаны на более мощное давление в водопроводной системе, но стоимость таких труб существенно выше.
Трубы из стали, изготовленные методом экструзии
Для проведения водопровода чаще используются бесшовные трубы, которые способны прослужить дольше минимум на 10 лет.
Подбор диаметра
Заключительной стадией выбора труб для воды является определение оптимального для конкретной системы водоснабжения диаметра. Все водогазопроводные трубы из стали изготавливаются в соответствии с ГОСТ 3262-75. Документом определяются:
- сортамент труб;
- требования к изготовлению;
- правила проведения испытаний и приемки.
Определить диаметры труб можно:
- по математической формуле, которая учитывает такие параметры, как пропускная способность, давление в системе, длина трубопровода и так далее. Ввиду сложности математических расчетов в бытовых условиях формула практически не применяется;
Математическая формула для определения диаметра
- посредством использования различных онлайн программ. Программы для расчета диаметра водопровода можно найти на специальных интернет ресурсах;
- по общим рекомендациям, представленным профессионалами.
Если определять размеры труб по рекомендациям, то предварительно требуется рассчитать предполагаемую длину трубопровода для наружного водоснабжения и внутреннего водоснабжения:
- длина трубопровода составляет менее 10 м – рекомендованный диаметр труб 20 мм;
- общая длина труб составляет от 10 м до 30 м, тогда оптимальный диаметр составит 25 мм;
- длина труб составляет более 30 м – диаметр трубопровода 32 мм.
Если необходимо обустроить водопровод в квартире, то для стояков используются трубы диаметром 25 мм, а для разводки – 15 мм.
Сборка и монтаж стального водопровода
Проектирование
Строительство водопровода начинается с разработки схемы, в которой указываются:
- точки водоразбора (краны, санузлы, биде и так далее);
- точки установки фитингов;
- места установки фильтров и иного оборудования.
Простейшая схема водопровода в квартире
По схеме можно рассчитать необходимое для обустройства системы количество труб, фитингов и иного оборудования.
Способы соединения труб
Перед монтажом системы необходимо подобрать способ соединения труб. Стальные трубы могут быть соединены одним из следующих способов:
- сваркой;
- резьбовыми фитингами.
Сварка труб холодного или горячего водоснабжения производится следующим образом:
- трубы нарезаются в соответствии с установленными проектом размерами;
- с концов труб снимается фаска;
- соединяемые трубы укладываются на ровную поверхность и центруются;
- производится стыковка труб прихватками, количество которых зависит от диаметра;
Прихватка труб перед основным этапом сварки
- в несколько этапов производится окончательная сварка труб. Перед каждым следующим этапом необходимо очистить трубы от образовавшегося накала.
Как правильно сваривать трубы, подробно рассказано на видео.
Соединение резьбовыми фитингами осуществляется проще, но перед непосредственной сборкой на концах труб необходимо нарезать резьбу:
- на трубах, изготовленных из черной или оцинкованной стали, нарезка резьбы может производиться вручную с использованием метчика и плашки;
Подготовка труб к резьбовому соединению
- чтобы нарезать резьбу на нержавеющей стали, необходимо применить специальное оборудование.
Резьбовые соединения дополнительно герметизируются ФУМ-лентой, льном или иными материалами.
Технология и правила прокладки
Прокладка трубопровода из стальных труб осуществляется по следующим правилам:
- сборка трубопровода начинается с дальней точки;
- при необходимости, например, на участках с большой длиной производится крепление труб хомутами, зажимами или иными способами фиксации;
- краны и иные элементы трубопровода целесообразнее устанавливать с доступном месте;
- после сборки необходимо провести испытание водопровода и проверить надежность всех соединительных швов.
Укладка наружного водопровода производится в подготовленную траншею. Засыпку труб грунтом рекомендуется производить только после проведения предварительных испытаний.
Похожие статьи
Если раньше для прокладки водопровода использовались исключительно стальные изделия, которые имеют большое количество отрицательных сторон, то теперь существует огромное разнообразие их. Водопроводные трубы изготавливаются из разных материалов, что позволяет создавать долговечное и надежное водообеспечение в частном доме.
Виды
Подразделяются на две классификации:
- Металлические: сталь, нержавейка, медь, чугун, металлопластик.
- Пластиковые: полипропиленовые, поливинилхлорид (ПВХ), полиэтиленовые.
Рассмотрим особенности этих изделий для организации водоснабжения на даче.
Металлические и оцинкованные
Стальные трубы для прокладки водопровода используются на протяжении десятилетий. Они обладают такими положительными свойствами:
- Прочность.
- Широкий ассортимент размеров и диаметров.
- Большой выбор комплектующих фитингов.
Минусы:
- Подверженность коррозии.
- Необходимо окрашивать, от появления ржавчины.
- При перепаде температуры образуется конденсат.
- Электропроводность.
- Внутри образуется налет.
- Сложный монтаж.
Сталь можно использовать в холодном и горячем водоотведении. Различаются они по геометрии сечения (квадратные, круглые, овальные и прочее), наружному и внутреннему диаметру, длине, классу точности. Также имеется отличие по способу производства:
- Электросварные.
- Профильные.
- Водогазопроводные.
- Спиралевидные.
- Прямошовные.
- Бесшовные.
Важно! На некоторые типы труб в процессе их производства наносится антикоррозийное защитное покрытие.
В этой категории также находятся оцинкованные изделия. По техническим характеристикам практически идентичны своему предшественнику, только немного усовершенствованы. Они имеют следующие положительные стороны:
- Наружная и внутренняя часть материала покрыта тонким слоем цинка.
- Исключается вероятность образования коррозии.
- Отличаются высокой надежностью и устойчивостью по отношению к деформациям.
- Широкий ассортимент комплектующих.
Минусы:
- Дорогие.
- Не всегда есть в наличии, так как привозятся небольшими партиями.
- В случае образования царапины в этом месте появится коррозия.
- Электропроводность.
- Трудоемкий и продолжительный процесс монтажа, так как допускается только резьбовое соединение.
Нержавейка и гофра
В нержавеющей стали используется сплав железа и хрома (13 %). Если содержание хрома увеличить до 17 %, то материал становится устойчивей к агрессивным средам, например к азотной кислоте 50 %. Среди ее преимуществ можно выделить следующие:
- Устойчива к образованию коррозии в слабой агрессивной среде.
- Срок эксплуатации на протяжении 400 лет.
- Не токсична.
Минусы:
- Если в жидкости содержится хлор, то это может провоцировать окисление поверхности. Как следствие, появляется очаг ржавчины.
- Дороже аналогов.
Еще одна разновидность нержавеющей трубы – гофрированная. Она нашла свое применение в самых разных областях инженерной коммуникации. Ее используют при прокладке водоснабжения и отопления и в обустройстве теплого пола.
Плюсы:
- Легко переносит отрицательную температуру.
- При гидроударе не разрушается.
- Возможность придавать материалу самую разную форму, что ускоряет и упрощает процесс работы.
- Могут обойтись без ремонта и замены комплектующих – 30 лет.
Минусы:
- Цена.
Высокая цена на нержавеющую гофру полностью окупается качеством и долговечностью.
Медные
Медная труба является прекрасным выбором. В странах Европы ее применяют повсеместно. Этот материал обладает высокими техническими характеристиками, что позволяет изготавливать надежные и хорошие водопроводные системы.
Плюсы:
- Долговечны.
- Не подвергаются коррозии.
- Поверхность стенок гладкая.
- Отличная прочность.
Минусы:
- Сложный монтаж, требующий профессиональных навыков.
- Электропроводность.
- Высокая стоимость.
Чугунные
Преимущественно используются в центральной магистрали. Одна из разновидностей – ВЧШГ. Данный вид продукции способен выдерживать высокие атмосферы и внутреннее давление до 1,6 Мпа. Что касается метода укладки, то их можно монтировать на глубину до 10 метров.
Достоинства:
- Экологичность.
- Срок эксплуатации до 100 лет.
- Высокая прочность.
- В процессе эксплуатации нет необходимости производить ремонт.
Минусы:
- Нелегкий монтаж.
- Обязательное использование специальной техники.
- Обходится гораздо дороже в сравнении с изделиями из ПВХ.
Металлопластиковые
Металлопластиковый трубопровод соединил в себе достоинства пластика и металла. Особенность его в том, что прослойка железа с двух сторон защищена тонкими слоями пластика. За счет этого металл не имеет прямого контакта с водой.
Плюсы:
- Способность транспортировать воду до +95 °С.
- Полностью исключается коррозия и окисление внутренних стенок.
- Высокая эластичность упрощает процесс укладки.
- Доступная стоимость.
Минусы:
- В фитингах сильно заужено сечение диаметра, что сказывается на напоре.
- Высокая стоимость качественных насадок.
- При недостаточной квалификации фитинг можно повредить при закручивании.
- Если сильно перегнуть, в месте излома может образоваться течь.
Пластиковые
В таблице сравним между собой полипропиленовые, полиэтиленовые и поливинилхлоридные (ПВХ) изделия. Это все разновидности пластиковой трубы:
| Название | Плюсы | Минусы | Описание |
| Полипропиленовые |
|
|
Используются в холодном и горячем водоснабжении, например в ванной. Для горячей воды полипропилен продается армированный. При наличии навыков монтаж проходит быстро |
| Поливинилхлоридные (ПВХ) |
|
|
Используются в холодном/горячем водоснабжении и водоотведении в загородном доме. Не требуется особое оборудование |
| Полиэтиленовые |
|
|
Применяются для наружного и внутреннего трубопровода. Есть разновидность ПНД, где рабочее давление составляет до 6 Атм. В водоснабжении используется плотность полиэтилена ПЭ-80 |
Это основные виды труб из пластика. Все они могут применяться для питьевой воды. На некоторых видах изделий имеется маркировка «ПНД».
ПНД – это особый вид пластика, изготовленный из полиэтилена низкого давления, они бывают разных цветов:
- Черный.
- Синий.
- Серый.
- Черный с синим.
Для питьевой воды преимущественно используются трубы ПНД для водопровода черного цвета с синими полосками. Серый цвет применяется для канализационной системы. ПНД используют в скважинах, в качестве обсадной трубы. Их основные преимущества:
- Небольшой вес.
- Высокая прочность.
- Доступная стоимость.
- Продолжительный эксплуатационный срок.
Можно ознакомиться со СНиП 2.04.2-84. Свод правил, водоснабжение.
Какие лучше выбрать
Выбор изделия для организации водоснабжения дачного дома обуславливается определенными условиями. Если необходимо проложить наружный водопровод, то преимущество отдается полиэтиленовым ПНД. Но их прокладку следует осуществлять ниже уровня промерзания почвы.
Важно! В каждом регионе страны глубина промерзания почвы разная. Поэтому все здесь индивидуально. В среднем прокладка наружного трубопровода должна быть около 1 м.
Например, некоторые разновидности материала (металлопластик) не рекомендуется прятать в стенах. Если вы хотите сделать скрытую разводку, то выбор должен падать на надежные технологии. В большей степени необходимо обращать внимание на качество крепления фитинга. Резьбовые соединения в стену лучше не прятать. В этом случае предпочтение отдается полипропилену или меди. Процесс соединения медных труб происходит путем пайки по особой технологии.
Совет! Есть технология применения пресс-фитингов. Их используют для металлопласта, соединения имеют высокое качество.
Не менее важно учитывать особенность помещения. Например, в бане повышенная влажность. Если проложить металлические, то под воздействием влаги они могут начать ржаветь. Оптимальным решением будет прокладка металлопластом или полипропиленом. Это касается и ванной комнаты.
В кухне условия эксплуатации мягче, чем в бане или ванной комнате. Но здесь учитывается температура подачи воды. На кухне всегда используется горячий водопровод. Как следствие, материал должен справляться с высокой температурой.
То, какие лучше использовать трубы для водопровода, зависит и от существующего напора в сети. Например, в централизованной системе давление колеблется от 2,5 до 7 Атм. В среднем этот показатель равен 4 Атм. В связи с этим выбранный материал должен соответствовать всем требованиям.
Диаметр
Не менее важен и размер. Если неправильно его подобрать, то на каждом метре давление в системе будет падать. Как следствие, это приводит к слабому напору из крана. Этот фактор немаловажен при выборе металлопласта и полипропилена. Особенность их соединения сводится к тому, что на фитинге диаметр сужается. Как следствие, при нормальной ширине самой трубы на переходнике давление будет сильно падать.
Длина
У современных труб выбор длины не представляет серьезную задачу. Некоторые разновидности продаются бухтами, поэтому можно купить ровно столько, сколько хотите. Металлические, полипропиленовые продаются определенными отрезками. Перед закупкой рекомендуется иметь проект разводки водопроводной системы, чтобы подобрать материал по размерам.
Заключение
Существует большой выбор изделий для водоснабжения. На фото в этой статье представлено большинство из них. Более того, выбор подходящего материала – дело ответственное. В подготовленном видео вы сможете получить дополнительные советы.
Полезное видео
В ролике рассказывает специалист о тонкостях при выборе:
Читайте также: Устройство ливневой канализации на даче своими рукамиИспользуемые источники:
- https://iseptick.ru/truby-i-fitingi/truba-vodoprovodnaya-stalnaya-vidy-razmery-po-gost.html
- https://vodatyt.ru/vodoprovodnye-truby/metallicheskie.html
- https://trubyda.ru/vodoprovodnye/stalnye-truby
- https://vse-o-trubah.ru/truba-vodoprovodnaja-stalnaja.html
- https://wodakachka.com/kanalizatsiya/osnashhenie/vodoprovodnye-truby.html
