Любое помещение не сможет обойтись без счетчика, при его отсутствии можно получить огромные штрафные санкции. В этой статье говорится о том, какие приборы учета старого образца самые популярные и почему.
Модельный ряд счетчиков
На сегодняшний день уже невозможно найти подобные счетчики старого образца. Их давно вытеснили с рынка электрические модели. Основные модели счетчиков были СО И446, СО 505 и СО-ЭЭ6706. Их начали выпускать в 1985 году. Такие изделия имели срок службы более 30 лет. С 2017 года всех в принудительном порядке просили менять модели старого образца на новые, более точные. Поэтому счетчики СССР уже вряд ли можно где-то купить.
Как выглядит прибор
Модель СО 505 может производить расчёт активной электрической энергии в цепи с переменным током. Его начали производить около 40 лет назад, и он мгновенно полюбился людям за счет своей экономичности.
СО 505 электросчетчик
Часто использовался в загородных домах. Может функционировать при высокой влажности и при резких перепадах температуры. Корпус довольно прочный, что даже при падении он не трескается.
Модель СО-ЭЭ6706. У него также электромагнитный принцип работы. Он используется как в жилых домах, так и на производственных помещениях. Устойчив к механических повреждениям, резкой смены температуры, а также работает при −5 градусов по Цельсию. Считается одним из самых популярных и любимых среди людей в конце 1990х годов.
Основные технические характеристики счетчика СО и446 (+ межповерочный интервал)
Модель СО-И446 — это индукционный однофазный прибор, который считает электроэнергию нарастающим путем.
Паспорт устройства
Такая модель в основном используется для дома, квартиры или небольших офисов. Корпус производится из толстой пластмассы, хотя он достаточно хлипкий. На лицевой панели находится барабанный счетный механизм, выполненный из двух частей, одна рассчитывает киловатты, а другая в виде часов рассчитывает киловатты в час. Также под экраном находится двигающаяся пластина.
Характеристики устройства:
- температурный режим, в котором должен использоваться прибор, не должен превышать 40 градусов. При отрицательной температуре он не будет работать, поэтому используется только внутри домов или квартир;
- среднее напряжение 127 или 220 Вольт;
- номинальный ток до 10 ампер;
- частота 50 герц;
Процесс снятия показаний
Межповерочный интервал прибора СО-И446, будет равняться 8 годам. Проще говоря раз в 8 лет устройство обязано проходить диагностику обслуживающей фирмы. После исследования метрологом указывается отметка в документе. Если контроль пройден удачно, то счетчик будет работать дальше, в противном случае понадобится замена. У современных устройств, межповерочный интервал больше в 2 раза, что практичнее при использовании.
Особенности конструкции и схема подключения
Подключать устройство можно по классической схеме для однофазных приборов, для мастера это не составит трудностей. В новых многотарифных счетчиках часто необходима схема установки.
Старые устройства в подъездах
Прибор необходимо устанавливать только в сухом, хорошо проветриваемом месте, в котором охват температур меняется от 0 до +40 градусов по Цельсию, а влажность должна быть до 75%. Кроме того, в воздухе не должно быть никаких газов и агрессивных паров.
Класс точности такого устройства соответствует 2,5 по рейтингу точности счетчиков. Современные приборы намного точнее, они относятся к 1 классу. При применении в домашних условиях с малым количеством расходов энергии, разница расчета будет незаметной. Если класс точности больше двух, то счетчик необходимо будет заменить.
Руководство по эксплуатации и модификации
Основное руководство по использованию счетчика находится вместе с ним в комплекте. Для разных моделей прописываются свои условия.
Модель СО ЭЭ6706 с руководством
Не многие люди знают, что в 90 годах одновременно производили две модификации электросчетчиков СО-И446. Из-за одинакового дизайна щитков (паспортов) двух модификаций иногда была путаница в получении показаний устройств СО-И446. Ниже описано как снимать показания с электросчетчика СO И446.
Как снимать показания
Процесс по снятию данных обычно не составляет труда, значность или разрядность СО И446 в зависимости от вида устройства может быть 6 или 5 цифр.
Несмотря на то, сколько символов, переписываются 5 цифр. Во время снятия показаний, если всего 6 символов и последний разделен запятой либо отделен другим оттенком, нужно написать 5 цифр слева направо, последнюю правую не писать, она указывает доли киловатт.
Если в устройстве всего 5 символов и есть справа вверху указатель в виде часов, то списать все 5 цифр, дисплей сверху указывает доли киловатт что и 6 символ в счетчике первого типа.
Умные счетчики
Внимание! Устанавливать и подключать прибор может только специализированный мастер.
За самостоятельную работу можно получить большой штраф.
В частности, такие изделия перестали выпускать, потому что многие люди мухлевали с показаниями, с помощью магнита. Необходимо было приложить небольшой магнитик на корпус устройства, как рабочий диск сразу же замедлялся, тем самым делая большую экономию энергии. Но когда эта система стала слишком популярной, начали вводить новые модели, которые при подношении магнита выпускали краску из небольшого элемента, расположенного внутри.
В заключении нужно отметить, что хоть электросчетчик СО И446 уже давно вышел из работы, этот прибор был довольно точным в свое время. На замену ему пришли не менее точные однофазные электрические счетчики.
СО-И446 — Электросчётчик однофазный с индукционной системой. Класс точности равен — 2,5. Используется для учета потребляемой активной энергии. Вращающийся элемент данного счетчика представлен тангенциальным типом, а счетный механизм имеет барабанный тип.
Счетчик советского образца со-и446 полностью отвечает всем стандартам и требованиям ГОСТа 6570-75 и условиям ТУ 25-04-2054-76. Этим прибором ведется расход потребляемой энергии в кВт/ч, счетный механизм имеет пять цифр.
Если последняя цифра не отделена запятой справа, то ее показания в целых кВт/ч, а если запятая стоит перед последней цифрой – обозначает десятые доли кВт/ч и при учете не идет в расчет.
Паспорт электросчетчика СО-И446
Номинальный ток у счетчика равен 5, 10А. А номинальное напряжение составляет 220В или 127 при частоте в 5Гц. 340% максимальный ток счетчика (рассчитывается от номинального тока), а 1% — это порог чувствительности.
При номинанальной частоте и номинальном напряжении в цепи идет потребление мощности не более 2,0 Вт.
Вес счетчика составляет всего 1200 гр. А его размер – 217:135:111.
Электросчётчик устанавливается только в сухом, хорошо вентилируемом помещении, в котором диапазон температур варьируется от 0 до +40 градусов по Цельсию, а влажность не должна превышать 80%. Кроме того, в воздухе не должно быть никаких газов и агрессивных паров.
Современные счетчики учёта электроэнергии
Тесты с электросчетчиком СО-И446 видео
<interview> Загрузка …</interview>
Статьи по теме:
Добавить комментарий
Доброго времени суток, дорогие читатели! Сегодня к нам на на стол попал довольно старый электросчетчик — СО-И446. Этот прибор учета электроэнергии начал выпускаться в 1988 году, хоть это и было много лет назад и в продаже больше таких не найти, все же он все еще отлично работает во многих домах, дачах и квартирах.
Счетчик СО-И446 — это индукционный однофазный однотарифный счетчик, который ведет учет электроэнергии нарастающим итогом. Устанавливался данный счетчик больше в бытовом, домашнехозяйственном сегменте. Корпус изготовлен из толстого пластика, хотя он хрупкий. На передней панели размещен барабанный отсчетный механизм в виде двух блоков один считает киловатты и другой в виде часов считает доли киловатт/час. Так же под таблом размещено индукционное вращающее кольцо.
Технические характеристики
- Температура окружающей среды в которой должен эксплуатироваться счетчик должна быть в пределах от +1 до +40 градусов, т.е счетчик рассчитан на использование внутри помещений, в которых температура зимой не ниже +1 градуса.
- Номинальное напряжение 127 или 220 Вольт
- Номинальный ток 5 или 10 А
- Частота 50 Гц
Класс точности
Класс точности советского счетчика СО-И446 соответствует 2,5 классу по шкале точности приборов. Современные счетчики более точные, они соответствуют классу точности 1 или 0,5. При использовании в домашних условиях с небольшим расходом электричества, разницы в расчетах большой не будет. Так как класс точности превышает 2-ой то скорее всего от вас потребуют его замену управляющая компания, иначе расчет будет вестись по нормативу.
Срок эксплуатации
Срок службы СО-И446 составляет не менее 32 лет.
Схема подключения
Подключается счетчик по обычной схеме для однофазных счетчиков, для электрика это не составит труда. В современных многотарифных счетчиков часто требуется схема подключения.
Межповерочный интервал
Межповерочный интервал счетчика СО-И446, как указано в паспорте, равен 8 годам. Т.е каждые 8 лет счетчик должен проходить поверку обслуживающей компаний. После проверки метрологом ставится отметка в паспорте. Если проверка пройдена можно дальше пользоваться прибором, если нет то счетчик придется заменить. У современных счетчиков, интервал поверки больше в 2 раза, что удобнее при эксплуатации.
Как снять показания
Снять показания со счетчика СО-И446 у вас не должно составить труда, значность или разрядность счетчика в зависимости от разновидности счетчика может быть 6 или 5 знаков.
Вне зависимости от того сколько знаков переписываются 5 цифр.
- при снятии показаний если 6 цифр и последняя отделена запятой или выделена другим цветом, то переписываем 5 цифр слева направо, крайнюю правую не берем, она показывает доли киловатт.
- Если в счетчике всего 5 цифр и имеется справа вверху табло в виде часов, то переписываем все 5 цифр, циферблат сверху показывает доли киловатт что и 6 цифра в счетчике первой разновидности.
Если вам требуются более подробные характеристики счетчика и сроки его эксплуатации и поверки то можно заглянуть в паспорт счетчика. Если вы потеряли технический паспорт на него, то ниже прикладываем pdf файл, который можно скачать или просмотреть на сайте.
<center></center>
В зависимости от года в котором изготовлен счетчик, интервал поверки и срок службы может быть различным.

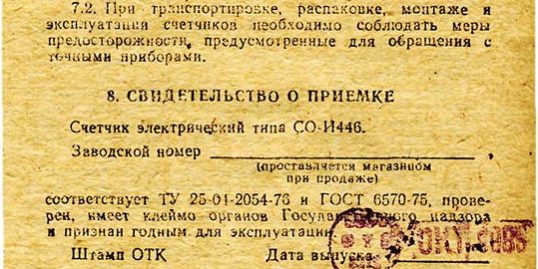

Приложение: Паспорт сои-и446
Если у вас остаются какие либо вопросы, у вас другой год выпуска счетчика или что-то другое оставляйте комментарии, совместно обсудим и разберемся с любым вопросом.
СДЕЛАНО В СССР
- СО-И446 паспорт копия
- История СО-И446Гостевая книга —>
—>Cчетчик СО-И446 10-34 Ампер
Так выглядит щиток (паспорт) счетчика СО-И446 10-34 Ампер. Номинальный и максимальный токи счетчика указаны внизу щитка по центру (10-34А). Запятой явно нет, значит, при снятии показаний, надо списывать все пять цифр.
Cчетчик СО-И446 5-17 Ампер
А это щиток (паспорт) счетчика СО-И446 5-17 Ампер. Номинальный и максимальный токи счетчика указаны внизу щитка по центру (5-17А). Запятая видна невооруженным глазом, значит надо списывать четыре цифры.
В 80-е годы в Советском Союзе Вильнюсским заводом электроизмерительной техники — ВЗЭТ массово производились счетчики электроэнергии СО-И446. Не все знают, что одновременно выпускались две модификации электросчетчиков СО-И446. Из-за похожего оформления щитков (паспортов) обоих модификаций иногда происходит путаница в снятии показаний счетчиков СО-И446. Как учитывается расход электроэнергии с запятой или без, указано в пункте 2.2 паспорта счетчика.
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Счетчик электрический индукционной системы однофазный СО-И446 класса точности 2,5 предназначен для учета потребления активной энергии переменного тока в условиях умеренного климата в закрытых помещениях при отсутствии в воздухе агрессивных паров и газов. Вращающий элемент — тангенциального типа. Счетный механизм — барабанного типа.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Счетчик типа СО-И446 соответствует ГОСТ 6570-75 и ТУ 25-04-2054-76.
2.2 Расход энергии учитывается в киловатт часах по 5 цифрам счетного механизма.
Если у счетчика последняя цифра справа не отделена запятой, то показание ее в целых киловатт-часах (для 220В, 10-34А);
а если перед последней цифрой запятая, то она дает десятые доли киловатт-часа и при списывании не учитывается (для 220В, 5-17А).
2.3. Имеющийся на счетном механизме счетчик оборотов служит для проверки электросчетчика на заводе. Цена деления шкалы счетчика оборотов не кратна числу оборотов диска.
2.4. Номинальный ток счетчика 5 или 10А, номинальное напряжение 127 или 220В, (конкретная шкальность указана на щитке), номинальная частота 50Гц.
и так далее см.сканированную копию ниже …
25 января 2010 г.
Об электрических счетчиках и как правильно снимать показания
На сегодня немалое количество электрических счетчиков, которыми пользуется население, неточно учитывают потребляемую электроэнергию; не отвечают существующим требованиям пожарной безопасности: это низкоамперные однофазные приборы с просроченной датой госповерки.
Эксплуатация старых электросчетчиков приводит к увеличению числа пожаров. Так, импортные бытовые приборы повышенной мощности не рассчитаны на специфику российского электротехнического оборудования. Расчетная пропускная способность электропроводки и установленных низкоамперных электросчетчиков не выдерживает подобную нагрузку, что влечет за собой частые возгорания.
Электросчетчик есть в каждом доме. Этот прибор настолько привычен, что мы его просто не замечаем. Мало кто интересуется его техническими характеристиками. Даже на промышленных предприятиях нередко установлены приборы, погрешность измерения которых превышает все допустимые нормы. И все же вопрос замены электросчетчика возникает только тогда, когда оказывается, что старый прибор уже не соответствует требованиям законодательства РФ и когда контролер выносит предписание о замене прибора учета.
В России повсеместно развивается производство нового поколения приборов учета – электронные электросчетчики. Эти приборы точнее и надежнее, чем их предшественники. Сегодня все энергосистемы, во избежание потерь электроэнергии и предотвращения лишних расходов, рекомендуют переход с использования индукционных электросчетчиков на электронные на всех уровнях потребления.
I. Как правильно снимать показания счетчика?
В: В моем доме установлен трехфазный счетчик СА4-И672М с шестью разрядами. Шестое окошко отличается по цвету от остальных пяти, но запятой нет. Какова цена деления шестого разряда? Как производить подсчет расхода электроэнергии?
О: В соответствии с ГОСТ 6570 п. 6.4.1 «Цифры, циферблаты или окаймление окна для долей киловатт-часа (киловат-часа) должны быть отделены запятой». В некоторых случаях завод-изготовитель запятую не наносит или наносит нечетко. В этом случае ответ на Ваш вопрос можем дать паспорт или экспертизы счетчика.
В: Необходима ли повторная госповерка трехфазных электронных счетчиков, если имеется заводская?
О: В соответствии с правилами устройств электроустановок п.1.5.13 «На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев.
В: Что такое «самоход» счетчика?
О: Самоход – это движение диска индукционного счетчика при отсутствии нагрузки. Далеко не все знают, что в соответствии с ГОСТом диск счетчика может сделать не более одного полного поворота в одну либо в другую сторону.
В: У меня счетчик марки СО-И446, я платила за электроэнергию по 4 первым цифрам. Но контролёр выписала мне предупреждение, что я должна платить по всем 5 цифрам счетчика. Кто прав?
О: Правила снятия показаний счетчика СО-И446 изложены в паспорте, пункт 2.5 В соответствии с ГОСТ 6570-96 п.6.4.1: «Цифры, циферблаты или окаймление окна для долей киловатт-часа должны быть иного цвета, чем для целых киловатт-часов, и отделены запятой».
Если последняя цифра справа отделена запятой, то она показывает десятые доли киловатт-часа и при списывании не учитывается.
Если у счетчика последняя цифра справа не отделена запятой и не имеет окантовки другого цвета, то она показывает целые киловатт-часы.
1 кВт = 600 оборотов диска. (Для СО-И446, 10-34А)
Средний срок службы счетчиков до капитального ремонта составляет не менее 32 лет (в зависимости от типа счетчика). Счетчик должен проходить обязательную периодическую поверку один раз в 16 лет. Ремонт и поверку производят организации, имеющие лицензию на данный вид деятельности, только в своих цехах и лабораториях.
До 01.01.2000 эксплуатировались и поверялись однофазные электросчётчики класса точности 2,5 с межповерочным интервалом 8-16 лет. Начиная с 2000 года, Госстандарт России запретил эксплуатацию счетчиков класса точности 2,5. Решение НТК Госстандарта России от 12.09.2000г. о запрещении поверки счётчиков кл.2,5 основано на соблюдении Законов РФ («Об обеспечении единства измерений», «Об энергосбережении», на требованиях ГОСТ 6570-96, «Правил устройств электроустановок», «Положения о порядке проведения ревизии и маркировании специальными знаками визуального контроля средств учёта электрической энергии»).
«Ответственность за техническое состояние приборов учета электроэнергии, установленных в жилых помещениях, несет собственник жилого помещения» (постановление Госкомстроя РФ № 170 от 27.09.03).
II. Для чего и как часто необходимо снимать показания электросчетчиков?
Показания прибора учета должны сниматься ежемесячно, желательно на 30 или 31 число каждого месяца. По этим показаниям абонент обязан в срок до 10 числа месяца, следующего за отчетным, ежемесячно оплачивать потребленную электроэнергию. Показания необходимы как для потребителей, так и для энергоснабжающей организации.
потребителям для оплаты фактически потребленной электроэнергии, энергоснабжающей организации для корректного (точного) выставления счета потребителю и определению точной суммы взаиморасчетов между потребителем и энергоснабжающей организацией. Бывают случаи, когда потребитель не может в каком – то месяце выполнить свою обязанность по оплате потребленной электроэнергии. И в этом случае, при невозможности оплаты образованного долга, рекомендуем потребителю сообщать в Витимэнергосбыт свои показания по следующим адресам и телефонам:
— ЗАО «Витимэнергосбыт», г. Бодайбо, Подстанция, к. 201, тел. 74-083
III. Если прибор учета устарел и не соответствует требованиям ГОСТ и выдано предписание на замену прибора учета кто может установить прибор учета, классом не ниже 2.0.?
Заменить, осуществить монтаж прибора учета могут граждане и организации, занимающиеся данным видом деятельности. Однако при установке необходимо помнить, что самовольный демонтаж старого прибора учета является нарушением договора с энергоснабжающей организацией. Сорванная, без ведома Витимэнергосбыт, на старом счетчике пломба влечет изменение порядка расчетов: их будут производить не по показаниям нового счетчика, а исходя из энергоемкости электроприборов.
