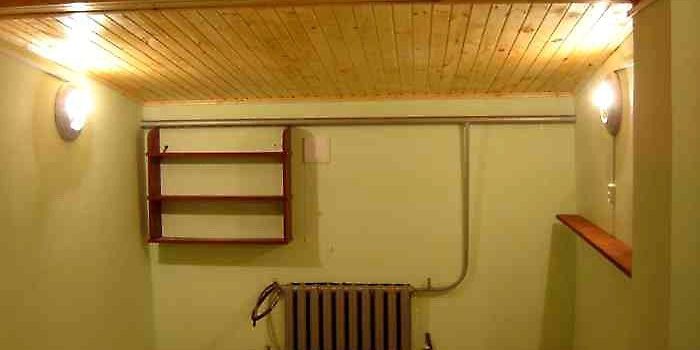

Водяное отопление гаража своими руками: схема и план реализации системы

<index>

В зимний период у владельцев автомобилей возникают сложности в эксплуатации техники. Смазка густеет и теряет пластичность, двигатель работает с перебоями, а ремонт машины при отсутствии отопления становится настоящим мучением. Решить проблемы теплопотерь поможет качественная изоляция гаражного помещения с одновременным монтажом системы обогрева. Лучшим выбором в условиях низкой температуры является установка водяного отопления в гараже.

Общие требования

В случае установки системы обогрева своими руками, собственник недвижимости может лично выбирать срок и необходимость ее включения.

Чаще всего отопление включается при проведении ремонтных работ, и выключается на время хранения автомобиля.

Безопасность

Одним из главных требований к гаражному отоплению является его безопасность. В помещении находится большое количество горюче-смазочных материалов, а также легко воспламеняемые предметы.

В кооперативах, где конструкции располагаются впритык, пожар на отдельном участке может привести к выгоранию значительного массива. По этой причине все отопительные системы должны иметь возможность аварийной блокировки в случае возникновения ЧП.

Целесообразность

Для владельцев имущества важна экономическая целесообразность применяемых методов. Если установленная отопительная система требует значительных расходов на эксплуатацию, стоит задуматься о выборе другого способа.

Правильное гаражное отопление должно быть надежным и сохранять устойчивость к перепадам температур снаружи помещения. Также это касается перебоев подачи энергоносителей.

Утепление

Схема гаражного обогрева подразумевает предварительную теплоизоляцию помещения. Отопление незащищенных строений бессмысленно – нагретый воздух будет выходить наружу сквозь щели ограждающих конструкций.

Если меры по утеплению не предприняты, какой бы качественной ни была система, она станет обогревать не гараж, а пространство вокруг него.

Конструкционные особенности

В отопительную систему жилых и технических помещений входят нагревательные котлы, металлические радиаторы с высокой теплопроводностью, а также соединительные трубы для подачи жидкости.

Нагретая в котле вода подается в радиаторы по трубам и постепенно повышает их температуру. Пока жидкость не остынет, батареи отапливают здание, а потом вода из них отводится назад в котел. Общий цикл нагрева состоит в многократном повторении данного процесса.

Однотрубная система

Однотрубная система подразумевает последовательное прохождение жидкого теплоносителя по всем батареям и его возвращение в котел. Данный вид обогрева выгоден для владельцев гаражей за счет малых расходов на покупку труб, простоты монтажа своими руками и хорошей теплоэффективности.

Однотрубное отопление предполагает разную скорость нагрева радиаторов, которая будет снижаться от первого к последнему. Неравномерность будет ощутима в многоярусных гаражах, но для одноэтажных построек это не станет проблемой.

Двухтрубная система

Для обогрева больших строений гаражного типа рекомендуется применение системы двухконтурного отопления. Труба, нагнетающая рабочую жидкость, подводится к каждой батарее по отдельности. Отработанный теплоноситель от радиаторов идет по обратным контурам и выходит в общую трубу, доставляющую его назад в котел.

Итоговая температура помещения будет одинаковой независимо от расположения батарей, что станет серьезным плюсом для владельца собственности. Из недостатков стоит отметить большое количество труб и запорных элементов, сложность монтажа и высокие затраты на установку.

Нюансы

Определенная сложность гаражного отопления заключается в его непостоянстве. Длительное отсутствие хозяина приведет к бездействию системы, отчего может произойти замерзание воды и разрыв труб.

Хорошим выходом станет слив жидкости, пока гараж не используется, или замена стандартного теплоносителя антифризом.

Монтажные работы

Для водяного отопления в гараже понадобится набор приборов и деталей, включающий в себя:

нагревательный котел;
металлические радиаторы с хорошей теплопроводностью;
соединительные трубы из металла или пластика;
фурнитуру для крепления;
слесарные инструменты.

Разработка проекта

Перед началом установки обогревательной системы нужно определить диаметр труб, которые будут соединять радиаторы. Стояки с крупным сечением увеличат приток горячей воды к батареям, повысив эффективность конструкции.

Стоит учесть, что разогрев больших объемов жидкости приведет к росту расходов на электричество. Оптимальная схема – это баланс между температурой помещения и стоимостью обогрева. На данные параметры также влияет количество радиаторов в утепляемом гараже.

Расширительный бачок

Конструкция отопительной системы гаража подразумевает использование расширительных бачков. Эти элементы изготавливаются из простых пластиковых емкостей или больших канистр с отверстиями для залива, вырезанными в верхней части.

Вода, циркулирующая в системе, постоянно испаряется и требует регулярного добавления жидкости, а образующийся при закипании пар нуждается в отводе. Установка бачка проводится в нижней точке отопительной системы и на полуметровом расстоянии от пола.

Котел

Перед монтажом котла своими руками понадобится подготовить металлическую трубу определенного диаметра с полуметровой или метровой длиной. Ее крайний конец наглухо заваривается металлическим листом.

Следующим этапом станет сборка фланцев для крепления трубчатых электронагревателей и их фиксация на котле с помощью болтов. Для подвода рабочей жидкости к установке привариваются два отрезка трубы с тем диаметром, который будет применяться в системе отопления.

Радиаторы

Обогревательные батареи крепятся к стенам гаражей при помощи специальных усиленных дюбелей. Расстояние от пола до радиатора должно составлять не меньше пятнадцати сантиметров. Для эффективного обогрева между стенами и нагревательными элементами нужно оставлять несколько сантиметров свободного пространства для циркуляции воздуха.

Отдельные элементы конструкции соединяются в систему с помощью металлических или пластиковых труб со специальными фитинговыми соединениями. Швы их стыков и развилок требуют особенного внимания при монтаже, чтобы в будущем в процессе эксплуатации не возникло протечек.

Установка

Соединение металлических труб проводится при помощи сварочного аппарата. Работа с полипропиленом потребует применения специального паяльника. Вне зависимости от материала труб, их нужно располагать на стенах под уклоном – это улучшит циркуляцию жидкости.

Система водяного отопления считается готовой после подключения радиаторов к стоякам и их соединения с котлом с помощью резинового шланга. Перед началом эксплуатации рекомендуется повторный осмотр магистрали, поиск дефектов и герметизация проблемных участков.

</index>

Водяные калориферы с вентилятором

ООО «Асама Трейд» поставляет климатическое оборудование, изготовленное в соответствии с современными требованиями к энергоэффективности. Мы предлагаем водяные калориферы с вентилятором (водяные тепловые пушки), которые предназначены для поддержания необходимых температурных режимов в производственных, складских, сельскохозяйственных и административных помещениях, торговых залах, офисах и жилых зданиях. Особенность водяных калориферов с вентилятором состоит в том, что они могут быстро и равномерно обогреть большой объем воздуха, в том числе в зданиях с высокими потолками.

Отображать по: товаров

В корзину ✔ В корзине (открыть) Купить в один клик Сравнить товар ✔ Сравнить (открыть)

Тип: Настенный комнатный термостат с регулятором скорости вращения вентилятора

Диапазон настройки температуры: от +10 до +30 °C

Диапазон температур работы прибора: от 0 до +40 °C

Регулировка скорости: Да, трехступенчатая

Страна изготовления: Польша

Гарантийный срок: 1 год

В корзину ✔ В корзине (открыть) Купить в один клик Сравнить товар ✔ Сравнить (открыть)

Мощность нагрева: 9,6 кВт

Воздухообмен: 1200 м³/час

Максимальная длина струи: 8,5 м

Водяные калориферы с вентилятором Компания «АСАМА» предлагает водяные калориферы с вентилятором. Мы реализуем климатическое оборудование, отвечающее современным требованиям, предъявляемым к энергоэффективности. Осуществляем доставку.

Источник: www.asamagroup.ru

Где купить?

— 15%

bigam.ru Радиатор масляный Оазис ВВ20Т 9 секций 2 квт с вентилятором <strike>3 500 руб.</strike> 2 975 руб.Купить сейчас— 20%

posudacenter.ru радиатор VITEK Радиатор VT-2121 Vitek <strike>3 290 руб.</strike> 2 632 руб.Купить сейчас

Новости на тему «радиаторы с вентилятором для отопления»

Автомобильный радиатор: функции, причины поломки, советы по замене

01.09.2017 — Автоновости дня

При движении жидкость попадает на радиатор, и поток встречного воздух ее охлаждает. Если автомобиль стоит на месте, то воздух нагнетается вентилятором. Неисправность радиатора может привести к заклиниванию и возгоранию, поскольку охлаждение мотора не происходит,…

LUZAR представил новую продукцию

11.09.2017 — Автомобильный журнал «Движок»

Компания LUZAR предлагает потребителям две новинки: радиатор охлаждения для Dodge Caliber и вентилятор охлаждения для автомобилей корейских производителей. Радиатор охлаждения LRc 0349 предназначен для автомобилей Dodge Caliber выпущенных с 2006 года. Помимо…

Найдено в интернете по запросу «радиаторы с вентилятором для отопления»

Плюсы и минусы конвекторного отопления

Конвекторное отопление позволяет с большей эффективностью использовать тепловую энергию.

Читайте также: Обогреватель электрический конвекторного типа

Котел отопления своими руками — как сделать, как сварить …

Рекомендации по монтажу котла отопления. Как правильно сделать котел отопление своими …

СНиП 2.04.05-91* Отопление, вентиляция и кондиционирование …

Название документа: СНиП 2.04.05-91* Отопление, вентиляция и кондиционирование (с Изменениями n …

Строительные нормы и правила РФ СНиП 41-01-2003 «Отопление …

ГАРАНТ: Приказом Минрегиона России от 30 июня 2012 г. n 279 утверждена и введена в действие с 1 …

Выбор тепловентилятора на горячей воде и принцип его действия

В современном мире рынок предлагает большой ассортимент различных отопительных и климатических приспособлений, с помощью которых можно проводить контроль и регулировку температуры в помещениях. К сожалению, большая часть этих систем рассчитана на небольшую площадь, так как имеет значительный расход топлива или энергии.

Поэтому для производственных помещений, которые часто тоже нуждаются в поддержании определенных климатических условий, создан водяной тепловентилятор.

Водяная система отопления пользуется малой действенностью по отношению ко времени, которое тратится на прогрев помещения. Радиаторам, работающим на горячей воде, потребуется много времени для того, чтобы нагреть воздух до определенной температуры. К тому же это система не формирует локальных зон усиленного прогрева, в которых часто нуждаются некоторые предприятия как, например, как СТО или автомойки, где необходима быстрая сушка некоторых деталей. В связи с такими обстоятельствами рекомендуется использовать водяной тепловентилятор, который включает в себя сразу две системы отопления — водяную и воздушную.

Тепловентилятор на горячей воде

Как это работает?

Тепловентилятор с водяным источником тепла создает потоки воздуха с помощью большого вентилятора, обеспечивая высокую отдачу тепловой энергии. Роль нагревательного источника в тепловентиляторе играет горячая вода, которая поступает с центральных систем отопления. А для распределения тепла от радиатора используется установленный электровентилятор, который и нагнетает теплый воздух в помещение.

Нагляднее работу этой системы можно представить себе так: обычная, знакомая большинству, батарея водяного отопления, помещенная в специальный короб и оснащенная эффективным вентилятором. Через имеющиеся в передней панели отверстия в помещение и поступает горячий воздух. Таким образом, все полученное тепло расходуется максимально и целенаправленно.

Кроме экономической выгоды, такие тепловентиляторы промышленные водяные, удобны еще и тем, что для их установки и обслуживания не требуется дополнительных знаний или привлечения мастеров особой квалификации. Принцип действия понятен и доступен даже неспециалистам.

В чем преимущества и какова специфика?

В отличие от большинства наиболее распространенных методов обогрева помещений, отопление с тепловентилятором обладает целым списком положительных качеств:

Настенный водяной тепловентилятор

Экономичность расхода полученного тепла . Тепло, исходящее от батареи, не поднимается вверх к потолку и не расходуется на обогрев стен, как в обычной системе отопления, а сразу же прогревает нижние слои воздуха в помещении. Поэтому, отдача от такого радиатора чувствуется уже с первых минут.
Возможность локального обогрева . Тепло, поступающее только с одной стороны защитного короба, можно использовать целенаправленно. Это позволяет повышать температуру воздуха в определенном месте помещения, например, для ускорения сушки, оттаивания или скорейшего нагрева отдельных предметов.
Безопасность эксплуатации . Оптимальное использование вырабатываемого тепла позволяет довольствоваться умеренной температурой нагревом батарей. Поэтому эксплуатация отопления полностью отвечает всем требованиям и нормативам противопожарной безопасности. А наличие защитного короба исключает возможность получения ожога или случайного возгорания попавших на радиатор предметов.
Возможность распределения тепла . Установленные на передней панели жалюзи формируют равномерные воздушные потоки в нужном направлении.
Возможность регулировки мощности и интенсивности . В подобных системах обогрева, кроме диапазона мощности самого отопительного прибора, можно менять и интенсивность подачи теплого воздушного потока. Поэтому, даже используя оборудование небольшой мощности, можно успешно отапливать достаточную площадь помещения.

Читайте также: Радиатор рифар с нижним подключением

Обзор наиболее популярных моделей

Сейчас тепловентиляторы выпускают мощностью от 2 до 90 кВт, при этом подача тепла за один час может достигать десятки тысяч кубометров. Такое разнообразие моделей дает возможность подобрать наиболее эффективный и экономически выгодный вариант отопления для дома, квартиры, офиса, гаража или любого производственного помещения.

По типу конструкции корпуса различают напольные и настенные тепловентиляторы. Исходя из названия, становится понятным способ их установки и крепления.

Настенные монтируются с помощью специальной, прочной консоли, удерживающей аппарат в вертикальном положении.
Напольные модели могут не иметь стационарного места установки, а при необходимости свободно перемещаться по помещению.

Другая отличительная черта некоторых моделей тепловентиляторов – наличие двух контуров. Такие аппараты могут выполнять как традиционный нагрев помещений, так и выполнять функцию кондиционера, охлаждая воздух. Для этого один контур подключается к горячей воде, а второй – к системе холодного водоснабжения. Двухконтурные аппараты стоят несколько дороже обычных, но такая переплата вполне оправдывается экономией затрат на приобретение дополнительного оборудования.

Водяные тепловентиляторы Тепломаш

Компания Тепломаш выпускает серию тепловых конвертеров КЭВ, рассчитанных на генерацию 3-120 кВт тепловой мощности. В серию входят 16 моделей тепловых вентиляторов.

Младшая модель – Тепломаш КЭВ 25 Т3W2

Тепломаш КЭВ 25 Т3W2

Генерирует от 3 до 10 кВт тепловой мощности, расходуя 0,03-0,11 литров жидкого теплоносителя в секунду.
Вентилятор обеспечивает 8-метровую длину струи теплого воздуха (30-40 градусов Цельсия), подаваемого в объеме до 1200 м3/час.
Допускаемая высота монтажа – 3-4 метра.
Стоимость – до 40 тысяч рублей.

Старшая модель – Тепломаш КЭВ Т5,6W3

Тепломаш КЭВ Т5,6W3

Генерирует 45-120 кВт тепловой мощности, расходуя от 0,4 до 1,06 литров теплоносителя в секунду.
Длина теплой струи – 27 метров, подача воздуха – 3,8-7,2 тысячи м3/час.
Допускаемая высота монтажа 5-8 метров.
Стоимость – до 100 тысяч рублей .

Тепловентиляторы компании EUROHEAT

Продукт компании EUROHEAT — водяной тепловентилятор Volcano

Водяной тепловентилятор Volcano

Генерирует от10 до 60 кВт тепловой мощности, нагревая 25-метровую струю воздуха до температуры 40 градусов Цельсия.
Объемы теплообменника этого отопительного прибора – 3,1 литра, мощность двигателя вентилятора – 530 Ватт.
Расход воздуха – 5500 «кубов» в час.
Еще одной отличительной особенностью EUROHEAT Volcano является полимерный корпус, снижающий вес и стоимость изделия.
Стоимость – до 440 евро .

Тепловые вентиляторы компании Ballu

Тепловентиляторы водяные Ballu из серии BHP комплектуются полимерными корпусами и поворотными кронштейнами, увеличивающими площадь обогрева. Такие нагревательные приборы можно использовать и в качестве самостоятельного тепловентилятора, и в роли канального устройства, встраиваемого в приточную ветвь вентиляционной системы.

Читайте также: Радиаторы отопления конвекторного типа

Типичная для этого бренда модель — Ballu BHP-W-60

Генерирует до 60 кВт тепловой мощности, «выстреливая» струю теплого воздуха на 25 метров.
Производительность вентилятора – 5000 м3/час.
Мощность двигателя – 420 ватт.
Температура исходящего (разогретого) потока – 23-55 градусов Цельсия.
Объем теплообменника – 2,3 литра.
Монтажная высота – до 8 метров.
Стоимость – 35-40 тысяч рублей.

Где используют тепловентиляторы?

Исходя из принципа работы таких отопительных приборов, можно определить наиболее эффективные сферы их применения.

Обогрев больших помещений. Это могут быть торговые, и выставочные центры, спортивные комплексы, магазины и складские помещения, демонстрационные залы, автосалоны и другое.
Сезонное и периодическое отопление производственных помещений. Некоторые цеха не оборудованы системой отопления из-за особенностей графика работ, но в который иногда, все же, возникает необходимость прогрева воздуха. Например, в автосалоне для просушки запчастей после мойки или сушки деталей после покраски. Направленный поток теплого воздуха необходим для скорейшего высыхания вымытых ковров или автокресел. Иногда требуется дополнительное отопление складских помещений со специальными климатическими условиями, например, в случаях резкого понижения зимних температур или при чрезмерном повышении влажности.
Обогрев помещений, не подключенных к общей системе отопления. Чаще всего это — цокольные и подвальные этажи, гаражи, теплицы и другое.

Такой вариант отопления как установка водного тепловентилятора, намного эффективнее, экономичнее и безопаснее в эксплуатации по сравнению с другими современными обогревателями.

А единственным условием – подача горячей воды и возможность подключения электропитания к вентилятору.
