Составные части батареи (радиатора) чугунной мс-140-500. Сантехника: выбираем и подключаем самостоятельно

Современные системы отопления предполагают различные варианты конструкций. Это может быть и плинтусное отопление и теплый пол и многое другое. Однако все же самым популярным видом систем отопления считаются радиаторные. Большинство пользователей отдают предпочтение таким моделям. Устройство радиаторов отопления в разрезе можно легко найти на фото в сети. Но не каждому понятно, как именно устроена такая конструкция и какие виды радиаторов вообще бывают. В настоящем материале мы рассмотрим устройство различных конструкций радиаторов отопления. «>»>»>»>»>»>»>»>»>

Особенности видов радиаторов

Наиболее часто используемая система радиаторного отопления — это чугунные радиаторы. Многие помнят, как именно выглядят это батареи отопления, так как они до сих пор используются. Данный вариант совершенно не современен, так как такие радиаторы тяжелые. На вид они не очень красивые, но есть у них и очевидные достоинства.

В первую очередь следует обратить внимание на особенности теплоотдачи. Батареи имеют толстые стенки, долго прогреваются, но и остывают гораздо дольше.

Второй вариант — более современный тип отопления — стальные батареи. При помощи объединения в большие панельные системы гораздо большая площадь будет обогреваться. Они более легкие и симпатичные на вид. Что касается стоимости, то она не очень высока. Алюминий — еще один удобный вариант изготовления отопительных приборов. Компактные, легкие и красивые они имеют именно тот формат, который устраивает большинство пользователей. Несмотря на такой миниатюрный вид, устройство алюминиевых радиаторов отличается тем, что они достаточно хорошо проводят тепло и имеют высокий коэффициент полезного действия. Наиболее прочный и дорогой вид радиаторов отопления — это цинковые и титановые. Они обладают абсолютно всеми качествами, которые необходимы для эффективного отопления жилья. Но важно помнить, что такие радиаторы не полностью состоят из цинка или титана, у них биметаллическое устройство. Данные металлы только выступают в качестве примесей к основному — алюминию. «>»>»>»>»>»>»>»>

«>

Конструкция радиаторов

Конструктивный характер каждой модели радиатора отопления собственный и от него зависит многое. При выборе секционного отопительного прибора есть некоторые особенности. Вы легко сможете сделать большее или меньшее количество секций в зависимости от того, какой именно размер помещения нужно обогревать. В устройстве панельных и конвекционных радиаторов отопления такого проделать не получится. Это не очень удобно, так как при начальных расчетах очень сложно точно учесть все нюансы. При выборе радиатора отопления на уже имеющуюся систему обогрева необходимо учесть еще один параметр — расстояние между осями.

Чугунные радиаторы отопления: описание лучших моделей, монтаж и характеристики радиаторов (120 фото)

Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)

Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)

Это расстояние между входной и выходной трубами, то есть по сути это расстояние и предусмотрено, как величина радиатора. При неточном определении этой величины выбрать радиатор практически невозможно.

Кроме этих двух параметров есть еще один не менее важный — диаметр подключаемых труб. Если он не будет совпадать с местами соединения на самом радиаторе, то придется менять всю систему. При должном внимании к эти деталям подобрать радиатор не сложно даже на уже установленную систему.

Как подключить батарею

Любая ремонтно-строительная деятельность требует составления конкретного плана и проекта. По проекту отопительной системы будет происходить и подключение самого радиатора. «>»>»>»>»>»>»>»>»>

Присоединение труб к радиаторам отопления может быть различным в зависимости от того, какая именно система отопления присутствует в жилье. Чаще всего в квартирных домах используется односторонняя система присоединения. В этом случае и труба ввода и труба вывода находятся с одной стороны.

Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)

Другой вариант подключения — двухсторонний. Здесь предусмотрена с одной стороны труба ввода, с другой труба вывода.

Самый рациональный вид подключения радиатора в такой системе, когда ввод осуществляется в верхней части, а вывод в нижней. При такой системе можно добиться даже 100% теплоотдачи.

И помните, что при установке важно не только внешнее, но и внутреннее устройство радиатора отопления.

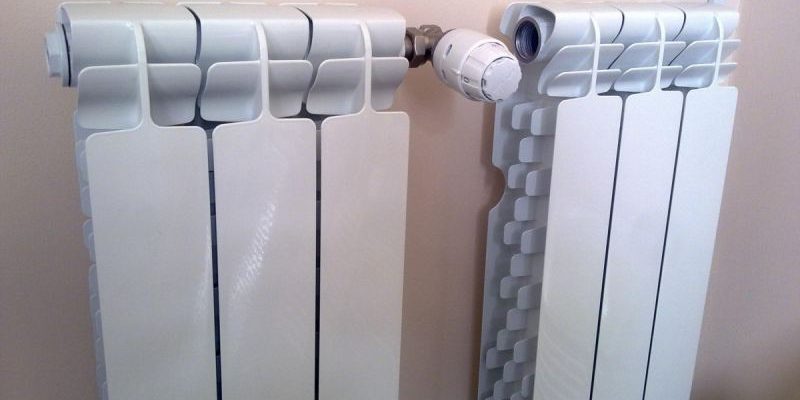

Фото устройства радиаторов отопления

Обвязка радиаторов отопления — схемы подключения и варианты выбора способа подключения (чертежи + 90 фото)

Водяные конвекторы отопления: плюсы, минусы и виды конвекторов. Советы экспертов по выбору и применению водяных конвекторов (135 фото и видео)

Какие радиаторы отопления лучше: обзор лучших моделей для квартиры и частного дома (115 фото)

» Батареи отопления

Отопление несет в себе разнообразные свойства. Предлагаем выделить разнообразие свойств. Кратко: на твердых брикетах, водяным, автономным, геотермальным, газовым, электрическим инфракрасным, экономичным и расточительным, альтернативным, . Отопление основательно вошло в уклад сограждан как уникальная причина тепла в зимнее время. Как понять то, что за отопление нужно для нас? Невозможно предположить уютную жизнь в жилище без обогрева.

Устройство чугунной батареи отопления

Выбирая для дома отопительное устройство, можно приобрести разные виды батарей.

Они тяжелы и шероховаты, но благодаря свойствам чугуна отлично аккумулируют тепло и стойки к коррозии. Из-за их прочности и небольшого гидравлического сопротивления они все еще нередко применяются в системах с естественной циркуляцией теплоносителя. Современные чугунные батареи, как и «ветераны», составляются из отдельных элементов (откуда, собственно, и произошло слово «батарея»). Больше они ничем не напоминают предшественников из предыдущей эпохи; имеют нетрадиционную форму и нехарактерную для чугуна гладкую поверхность. Относительно небольшой объем теплоносителя внутри батареи обеспечивает отличную динамику работы системы отопления. Такие батареи хорошо сочетаются с конденсационными котлами. Они могут быть подвешены или установлены на специальных стойках у стен. Это наиболее прочные из всех доступных на рынке батарей. Их ребра можно красить, что позволяет вписать батарею в интерьер. К сожалению, такие батареи довольно дорогие.

Стальные компонентные

Эти изделия внешним видом напоминают чугунные отопительные устройства с гладкой, легкой для содержания в чистоте наружной поверхностью. Их сваривают из стальных штампованных фрагментов и обычно соединяют в комплекты по пять-десять элементов.

Они устроены как и чугунные: собираются из составных частей, только не из чугунных, а из алюминиевых. Снаружи защищены от коррозии слоем краски. В отличие от традиционных чугунных, они имеют гладкую поверхность, которую легко содержать в чистоте. Благодаря небольшому удельному весу алюминия, батареи значительно меньше весят, поэтому их проще транспортировать и легко размещать – даже на стенах из гипсокартона. Недостатком являются боковые соединения и опасность появления точечной коррозии в местах соединения с другими металлами, особенно с медью. Стандартно производятся батареи, состоящие из десяти элементов, с расстоянием между осями от 350 до 800 мм. Элементы свинчиваются друг с другом, поэтому, как и в чугунных батареях, можно менять их количество, если это необходимо. Алюминий – довольно мягкий металл, и сделанные из него батареи не очень прочны. Они могут быть легко повреждены во время монтажа и эксплуатации. Даже легкий удар может оставить вмятину на поверхности или привести к сколу краски.

Алюминиевые батареи можно монтировать в закрытых или открытых отопительных системах. Температура воды в системе не должна превышать 95°C. В местах соединений батарей с латунной арматурой необходимо применять тефлоновые прокладки, предотвращающие коррозию на стыке двух металлов. Алюминий хорошо проводит тепло, поэтому батареи быстро реагируют на изменения расхода и температуры теплоносителя.

Читайте также:

Устройство чугунной батареи отопления

Оглавление: [скрыть ]

Осенний и зимний период времени длятся длинных полгода, а жилые помещения отапливаются еще дольше. В доме все это время работают отопительные радиаторы или батареи, которые мало кто замечает. Многие люди привыкли к старым неэффективным чугунным радиаторам. Однако, когда речь идет о капитальном ремонте либо даже строительстве нового жилья, встает вопрос о выборе новых радиаторов. Так что же все-таки лучше выбрать: чугунные батареи или алюминиевые радиаторы? Об этом далее. Прежде всего необходимо разобраться с классификацией. Многие люди привыкли к тому, что изначально стоит чугун, а в новое жилье в обязательном порядке приобретается алюминий. Но на самом деле все гораздо сложнее. Существуют следующие типы отопительных радиаторов: алюминиевые, чугунные, биметаллические и стальные панельные.

Выбор радиатора отопления, прежде всего, зависит от размеров помещения, которое они будут отапливать.

Преимущества и недостатки чугунных батарей

Описывать чугунные радиаторы смысла нет, потому как с ними знаком абсолютно каждый человек. Чугунные батареи имеют следующие преимущества:

Весьма высокая устойчивость к коррозии. В процессе эксплуатации внутри радиатора будет образовываться сухая ржавчина, которая способна уберегать батарею от воздействий агрессивной среды. Чугун вовсе не боится агрессивных кислот, абразивного износа из-за мусора и песка, которые попадают в отопительный контур.
Невысокая стоимость подобных устройств.
Большая тепловая инертность. Батареи способны достаточно большой период времени держать и отдавать тепло в помещение после того, как выключится подача горячей воды.
Долговечность. Чугунному радиатору производители гарантируют срок службы как минимум 30 лет. На сегодняшний день существует достаточно большое количество примеров, в которых чугунные батареи никогда не менялись в хрущевках, простоявших 40 лет.

Однако стоит знать, что существуют и недостатки подобных устройств:

Малая поверхность отдачи тепла и низкая теплопроводность металла.
Большая тепловая инертность в некоторых случаях является недостатком, потому как чугунные батареи абсолютно не подходят для автоматических регулируемых систем водяного отопления.
Уязвимость для гидравлических ударов.
Спорный дизайн, который в современные модные интерьеры порой бывает достаточно проблематично вписать.

Преимущества и недостатки стальных радиаторов панельного типа

Стальной панельный радиатор обладает большой теплопроводностью, при это потребляя меньшее меньшее количество энергии.

Панельные стальные радиаторы представляют собой 2 листа стали, которые имеют толщину приблизительно 1,5 мм. Между собой они стыкуются либо с помощью горизонтальных коллекторов, которые соединены вертикальными колонками, либо при помощи горизонтальных каналов, которые последовательно и параллельно приварены к одной панели. Преимущества стальных батарей:

Достаточно большое количество типоразмеров.
Весьма неплохая теплоотдача. Подобные устройства способны хорошо регулироваться с помощью радиаторных термостатов. Помимо того, они обладают малой тепловой инерцией. Конструкции хорошо приспособлены для автоматических регулируемых систем водяного отопления.
Малый объем воды.

Нельзя обойтись и без недостатков:

Слабая устойчивость к коррозии. Это самый главный и значительный недостаток. Конструкции не любят систем отопления, в которых используются трубы и открытых подобных систем, не выносят слива теплоносителя, являются неустойчивыми к диффузии кислорода воздуха (к примеру, некоторые из видов полипропиленовых труб). При наиболее благоприятных условиях скорость коррозии стали составляет 0,1 мм в год. Есть возможность посчитать самостоятельно: 6 лет – и металл на участках пластинок может быть уничтожен.
Малый объем нагревательной поверхности.
Низкое рабочее давление.

Преимущества и недостатки алюминиевых батарей

Секционные алюминиевые радиаторы имеют большую теплоотдачу. а так же легкий вес, что является большим плюсом.

Секционные алюминиевые батареи, которые изготавливаются из алюминиевого сплава с добавлением кремния, в последнее время стали весьма популярными, потому как они самыми первыми попали на российский строительный рынок как альтернатива чугунным радиаторам. Помимо того, они имеют весьма привлекательные размеры и массу. Алюминиевые батареи на сегодняшний день выпускаются в 2-х вариантах: экструзионный и литой. В первом случае секция состоит из нескольких частей, во втором случае каждую из секций радиатора отливают как цельную деталь. Подобные устройства занимают промежуточное положение между чугунными и стальными радиаторами. Они объединяют практически все их преимущества и недостатки. Алюминий имеет большую теплопроводность, чем чугун. Одна секция алюминиевой батареи будет потреблять всего 0,7-1,0 л воды. Данный объем в 4 раза меньше, чем у чугунной батареи. При этом тепла подобная секция будет выделять гораздо больший объем. 1 секция алюминиевой батареи в среднем способна отопить 1,8 м² площади, что практически в 2 раза больше, чем чугун. Вес одной секции алюминиевых радиаторов составляет приблизительно 2 кг. Алюминиевая конструкция требует меньшее количество жидкости, в связи с чем, в системе отопления подобной жидкости будет гораздо меньше. Это позволит работать котлу в щадящем режиме. В частном доме с алюминиевыми батареями чаще всего устанавливают газовый котел, который имеет двигатели. Подобные двигатели будут толкать большой объем воды по системе отопления: система сможет быстрее нагреваться и отдавать тепло. Алюминиевые батареи имеют следующие преимущества:

Довольно высокий уровень теплоотдачи и большая скорость нагрева помещения. Подобные конструкции хорошо приспособлены для автоматических регулируемых систем водяного отопления. Теоретики сообщают, что подобные батареи способны на 30% сэкономить энергию при отоплении.
Высокое рабочее давление, при этом от параметров рабочего давления будет зависеть и стоимость радиаторов: чем выше оно будет, тем дороже батарея.
Элегантный дизайн и малая масса. Возможность выбрать оборудование с необходимым количеством секций и терморегуляции.

Недостатки, которые существуют у алюминиевых батарей:

Данные устройства подвергаются электрохимической коррозии: при неправильной установке алюминий будет вступать в химическую реакцию с медными и стальными трубами отопительного контура. На срок службы будет влиять химический состав теплоносителя, при этом оптимальный его уровень ph должен составлять 7-8.
Хрупкость. Для того чтобы улучшить свойства теплопередачи, стенки алюминиевого радиатора изготавливаются достаточно тонкими – от удара со средней мощностью секция с легкостью может лопнуть.

Преимущества и недостатки биметаллических радиаторов

Биметаллический радиатор имеет сборную конструкцию, что в дальнейшем может привести в протечкам, при неправильном монтаже.

Подобные батареи с алюминиевой рубашкой и стальным сердечником разрабатываются для использования при условиях высокого давления теплоносителя. Отсюда и следует не только лишь название, но и отсутствие каких-либо недостатков, которые свойственны алюминиевым и стальным радиаторам.

Преимущества подобных биметаллических конструкций:

Высокая степень отдачи тепла, которую способен обеспечивать алюминий. Это самое главное и значительное преимущество биметаллических батарей.
Устройства являются устойчивыми к коррозии. Благодаря тому, что трубы металлической батареи выполнены из стали, теплоноситель с алюминием не будет соприкасаться, что дает возможность избежать каких-либо негативных химических реакций.
Конструкции способны выдерживать высокое рабочее давление. Разрабатываются специально для многоэтажного строительства.

Недостатки биметаллических отопительных устройств:

Имеют недостаточную площадь поверхности теплообмена, следовательно, невысокой полезной мощностью.
Весьма значительная стоимость, в связи с чем экономически нецелесообразно применять подобные устройства в малоэтажном строительстве.

Выводы, которые можно сделать

Исходя из информации, которая была изложена выше, можно выбрать правильный радиатор.

Если человек проживает в старой постройке с центральным отоплением, нет смысла менять чугунные батареи на что-либо другое.

Биметаллические отопительные конструкции стоят довольно дорого и будут окисляться от воды неизвестного происхождения. Сталь и алюминий – то же самое. Менять батареи отопления из чугуна на алюминиевый радиатор либо какой-нибудь другой есть смысл исключительно тогда, когда есть желание изменить дизайн собственной квартиры и чугунные батареи никак не будут вписываться в обстановку. Однако следует быть готовыми к авариям через несколько лет. Достаточно сложно придумать хорошую причину, по которой есть смысл выбрать установку стальных отопительных устройств. Данный вариант является бюджетным. В процессе выбора стальных радиаторов необходимо ориентироваться больше на дизайн и типовые размеры: технология изготовления стальных батарей везде одинаковая. В связи с этим, изделия ,например, чешского завода Korado можно с легкостью сравнить по качеству с немецкими Kermi.

Алюминиевые радиаторы рекомендуется устанавливать в тех случаях, когда стальные либо чугунные по каким-нибудь причинам не отвечают требованиям, которые были поставлены. В данном случае необходимо обращать особое внимание на производителя: во многом качество радиатора будет зависеть от фирмы-производителя и качества исходного сырья. Подобные отопительные устройства могут быть отличным выбором для автономных систем отопления, в которых владелец самостоятельно контролирует качество теплоносящей жидкости. Биметаллические устройства отопления есть смысл приобретать и устанавливать в новостройки, которые имеют автономную дымовую котельную.

Поделитесь полезной статьей:

Так же интересуются

27 января 2020 года

Для обустройства централизованной системы отопления используются самые различные приборы и узлы. И радиатор — один из ключевых составляющих отопительной цепи, который выполняет первостепенную роль и является незаменимым. В зависимости от конструкционных особенностей принцип работы и устройство радиатора отопления квартиры могут существенно отличаться.

1 Основные типы и их характеристики</span></h2>

Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.

Чугунные установки характеризуются целым списком преимуществ:

1. Способность справляться с внушительными нагрузками при перепадах давления.
2. Устойчивость к коррозийным процессам.
3. Устойчивость к воздействию агрессивных примесей в теплоносителе.

Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.

Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:

1. Минимальный вес и эргономичность.
2. Высокую теплоотдачу.
3. Привлекательный вид.

Некоторые радиаторы выполнены из алюминия, к которому добавляют разные дополнительные материалы. Если стоимость конструкции слишком низкая, возможно в ней имеется значительная часть кремния, снижающего устойчивость к разрывам.

Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.

‘ >Монтаж и схемы подключения радиаторов отопления

Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.

В результате прогрев секции осуществляется равномерно, а показатели КПД достигают невероятных показателей.

РекомендуемПринцип работы терморегулятора для радиатора отопления

2 Конструкционные особенности</span></h2>

Разбираясь с принципом работы радиатора отопления, важно знать о его конструкции и устройстве. Если покупается секция батарей, то при любой возможности можно будет расширить площадь нагревания или докупить дополнительные элементы. При использовании панельной конструкции или конвектор модернизировать отопительную систему уже не удастся.

На этапе проведения расчетов не совсем просто оценить все нюансы, которые имеют прямое воздействие на объемы требуемого тепла для каждой части комнаты. И если устройство батареи отопления секционное, это позволит менять интенсивность прогрева путем уменьшения или увеличения количества секций.

В конструкции отопительного радиатора предусмотрено межосевое расстояние, указывающие на величину отрезка между центрами труб. Важно обращать внимание на такую характеристику еще на этапе выбора оборудования или при замене проложенной трубной разводки. Если новый радиатор отопления обладает другим показателем межосевого расстояния, придется менять его, т. к. он не соответствует трубной разводке.

При покупке радиатора также важно обращать внимание на диаметр труб. Если он слишком маленький, отопительные приборы засорятся всевозможным мусором, который содержится в теплоносителе.

Не секрет, что даже в очищенной воде могут иметься различные примеси, включая песок, ржавчину и окалину. Со временем такие вещества начинают оседать на стенах труб, снижая эффективность работы системы или полностью выводя ее из строя.

Разбираясь в устройстве алюминиевого радиатора отопления в разрезе, важно уделять внимание всем рабочим нюансам. В противном случае устройство быстро выйдет из строя и перестанет справляться со своими задачами.

‘ >Как собирать радиаторы отопленияРекомендуемКак сделать обогреватель из чугунной батареи своими руками

3 Принцип работы</span></h2>

Радиаторы отопления работают по простому принципу: прогретый теплоноситель перемещается из котла к трубам, а затем к отопительным приборам, вызывая прогрев окружающего воздуха. Если для передачи теплового потенциала используется конвекционный путь, повышение температуры в доме будет происходить гораздо быстрее, при этом сам радиатор будет называться конвектором. При передаче тепла посредством излучения, когда тепло переносит нагретая поверхность, устройство получит статус радиатора. В последнее время особым спросом пользуются комбинированные отопительные приборы, совмещающие в себе оба типа.

Если приоритет ставится на быстрый обогрев внутреннего пространства помещения, есть смысл отдать предпочтение конвекторным моделям. Но из-за слишком быстрой циркуляции воздуха, подобная установка быстро распространяет пыль, что негативно сказывается на общем состоянии присутствующих в доме людей. В связи с этим конвекторные радиаторы становятся востребованными только для самых проблемных ситуаций, например, для обеспечения воздушной завесы в здании с множеством стекол, где нет возможности установить традиционные батареи.

Независимо от температуры нагретой поверхности, радиатор отдает не больше 60% тепла посредством излучения. Оставшиеся 40% передаются путем конвекции. Это приводит к минимальной конвекции воздуха и хорошему прогреванию тех объектов, которые расположены в здании. Из-за такой особенности батареи отопления работают наподобие теплых напольных конструкций.

РекомендуемПринцип работы и отзывы о вакуумных радиаторах отопления

4 Подсоединение радиаторов</span></h2>

Разобравшись с принципом работы батареи отопления, можно переходить к составлению схемы и плана подключения узлов. Чертеж подобного соединения бывает различным, но в большинстве случаев используется индивидуальный план или заранее подготовленная схема, в которой учитывалась разводка труб.

Наиболее распространенным вариантом подключения является одностороннее. Оно подразумевает присоединение труб к радиаторам только с одной стороны. Схема особенно актуальна для малогабаритных квартир в многоэтажных постройках.

Также инженеры рассматривают вариант перекрестного или диагонального подключения. В этом случае теплопроводящая труба подводится к верхней части батареи, а отводящая — к противоположной. Выбирая такой вариант, необходимо учитывать устройство системы, т. к. он подходит только для длинных батарей с несколькими секциями. Правильно составленный проект подключения гарантирует равномерное распределение теплового потенциала по конструкции и лучший обогрев помещения.

Вариант нижнего подключения подразумевает подключение труб к нижним патрубкам, которые находятся на противоположных сторонах батареи. В плане эффективности схема уступает двум предыдущим, т. к. коэффициент полезного действия не превышает отметку 15%, тем не менее подобную схему разводки можно использовать для обустройства теплых полов.

‘ >Радиаторы отопления. Как выбрать?

5 Правила выбора</span></h2>

Независимо от материала изготовления, принцип и устройство батареи выглядят практически одинаково. Единственные отличия касаются сфер применения, поэтому, чтобы выбор конструкции оправдал себя и был успешным, необходимо учесть такие факторы:

1. Какой объем жидкости будет передаваться по трубам. Если он слишком большой, а циркуляция осуществляется естественным образом, желательно отдать предпочтение чугунным разработкам.
2. Какой способ циркуляции и какая схема используется. Если речь идет о принудительном передвижении теплоносителя и замкнутом подключении с невысоким давлением, лучше использовать доступные изделия из алюминия.
3. Стальные трубы актуальны для схем с двухконтурным котлом или с высоким рабочим давлением.
4. Модели вакуумного типа являются лучшим решением для быстрого нагрева поверхности радиаторов и достижения лучшей экономичности.

Также при выборе будущей обогревательной системы необходимо обращать внимание на все мелочи, даже самые незначительные. Очень хорошо, если в агрегате имеется терморегулятор, который будет реагировать на изменение температурного режима и запускать работу котла после снижения температуры.

На этапе выбора нужно учитывать ширину оконного проема и диаметр труб, что позволит обустроить действительно эффективную систему отопления. Правильный подход к подготовке схемы и монтажу оборудования — залог долгой службы радиаторов, а также гарантия бесперебойного обогрева помещения.

‘ >Чем отличаются алюминиевые радиаторы от биметаллических и какие лучше

6 Общие вопросы</span></h2>

Выбрать качественную отопительную систему для частного дома довольно сложно. Из-за высокого разнообразия моделей, форм исполнения и обширного ценового сегмента, неопытному покупателю бывает проблематично определиться с выбором. Если знать об основных критериях и руководствоваться рекомендациями, будущая покупка будет успешной и оправдает себя.

В техническом плане радиаторы имеют несколько рабочих свойств. В их числе:

материал изготовления;
форма исполнения;
рабочие свойства.

Еще несколько лет назад единственным вариантом радиаторов являлись чугунные устройства, работающие на водяном теплоносителе. Такая продукция изготовлялась на отечественных предприятиях. Вариант реберной конструкции был придуман инженером Францом Сангали. Именно он запатентовал название «батарея»

В настоящее время на рынке предлагается масса разновидностей агрегатов, которые отличаются не только рабочими свойствами, но и преимуществами и минусами. Для успешного выбора подходящего решения необходимо правильно оценить эти моменты и учесть сферы применения устройства.

‘ >Правильное и красивое подключение радиатора в квартире…

7 Полезные советы</span></h2>

Современные модели радиаторов представляют собой высокоэффективные разработки, которые демонстрируют лучшие показатели КПД и при этом работают в любых условиях. Широкие возможности выбора позволяют найти идеальное решение и для больших территорий, и для маленьких. Среди ключевых разновидностей конструкций следует выделить:

1. Секционные радиаторы.
2. Батареи трубчатого типа.
3. Панельные устройства.
4. Пластинчатые модели.

Показатели теплоотдачи напрямую зависят от величины радиатора, ведь чем она больше, тем эффективнее будет работать установка, соответственно ей требуется больше давления. Также размер и вес такой конструкции будут внушительными.

Секционные модели пользуются самым большим спросом, т. к. они позволяют самостоятельно регулировать интенсивность прогрева, отталкиваясь от количества секций. Если владеть расчетной ведомостью мощности каждой секции, можно с легкостью рассчитать оптимальный рабочий режим.

‘ >Схема подключения радиаторов отопления. Подключение батарей отопления.

По конструкционным особенностям у секционных батарей нет каких-либо замысловатых узлов. Для их соединения используется ниппельная система. С помощью этих соединительных узлов формируются горизонтальные каналы, по которым циркулирует жидкость. По мере прохождения по трубам теплоноситель отдает часть теплового потенциала окружающему пространству, вызывая прогрев воздуха. Нижние каналы оснащены специальными конвертами, где собирается весь мусор и тяжелые металлические частицы. Из-за специфической конструкции вероятность засорения секционных радиаторов практически исключается.

Фото

Составные части батареи (радиатора) чугунной мс-140-500

Чугунная батарея (или радиатор) состоит из 7 или 8 секций, полых внутри (рис. 3), собранных вместе в герметичном исполнении. В заводских условиях на герметичность испытывают все радиаторы и конвекторы, подавая от малогабаритного компрессора максимальное давление в 1,2–1,5 МПа. В левой части батареи (радиатора) вверху и внизу устанавливают фланцы – заглушки, в правой части фланцы имеют отверстия и резьбу. Отверстия служат для подвода трубы от стояка (подводящей горячую воду или пар) и вывода трубы от радиатора к стояку. Вместе с фланцем для обеспечения герметичности резьбового соединения применяются контргайки, при этом используются силиконовый герметик (уплотнительный) марки КЛТ-30, рассчитанный на температуры в пределах от -60 до +200 °C, а также льноволокно (в сочетании герметик + льноволокно).

Для уплотнения резьбового соединения часто применяются свинцовые белила или сурик, лента из фторопластового уплотнительного материала (ФУМ) вместо указанных выше материалов. При необходимости секции соединяют по 10–12 при помощи муфт с резьбой (это обычно делается при установке радиаторов в угловых помещениях дома или на цокольных этажах (в нижней части дома). Батареи (радиаторы) всех видов, а также конвекторы, змеевики, регистры крепятся к стенам при помощи кронштейнов (рис. 3, 3) или устанавливаются на пол с жесткой фиксацией.

Рис. 3. Составные части чугунного радиатора (батареи) семисекционного МС-140-500: 1 – секция; 2 – заглушки левые (фланцы); 3 – кронштейны для крепления радиатора к стене; 4 – заглушки правые с отверстиями и резьбой для подсоединения сгона и трубы; 5 – сгон; 6 – контргайки уплотнительные; 7 – труба для вывода воды из радиатора; 8 – вентиль; 9 – фиксирующая труба; 10 – трубы стояка

Данный текст является ознакомительным фрагментом. Поделитесь на страничке

Следующая глава

Каталог товаров

Чугунные радиаторы устроены в виде секций. В каждой секции предусмотрены внутренние каналы для носителя тепла. Внешне секции похожи на металлические колонны. Все секции соединяются между собой ниппельной системой. А все стыки уплотняются резиновыми или паронитовыми прокладками. Глубина батареи может быть от 65 до 500 мм, а высота может составлять от 350 до 1500 мм.

Устанавливают такие батареи отопления обычно под подоконниками. Есть батареи, которые устанавливаются на ножках, но более распространенные модели вешаются на специальные кронштейны, которые монтируются в стену.

Мощность отопительного прибора зависит от площади тепловой отдачи и количества секций. Мощность может быть от 100 до 300 Вт. Это значение зависит от модели радиатора отопления. Какая-то часть тепла передается при помощи конвективного способа, а при помощи излучения передается от 25 до 35% тепла. Кроме воздуха батарея отопления еще нагревает и приборы благодаря излучению. Поэтому обогрев помещения получается более эффективный. Теплые слои воздуха обогревают верхнюю часть помещения, а нижнюю обогревает излучение. При такой системе обогрева получается максимальная комфортная атмосфера в помещении.

Если батареи отопления обогревают помещение недостаточно, то нужно посмотреть визуально нет ли каких-либо повреждений. Самыми популярными поломками батарей отопления являются:

Появление налета на креплениях и стыках.
Частично или полностью батарея еле теплая или вовсе холодная. Может не греть лишь одна секция или несколько. Бывают случаи, когда верх батареи теплый, а низ холодный.
В тех местах, где находятся крепления или стыки появилась протечка.
Неправильное подсоединение батареи отопления.
Прокладка, проложенная между секциями, вышла из строя.
Из-за теплоносителя плохо качества возникают налеты внутри батареи, а также засоры или деформация металла.
К системе, устроенной в квартире, не походит давление, диаметр или сам радиатор был выбран неверно.

В старых домах радиаторы отопления служат долгие годы. Поэтому могут случаться частые поломки, которые приходится чинить, тратя на это средства и силы. Поэтому лучшим вариантом будет замена старой батареи отопления на новую.

Но если все же, вы хотите произвести ремонт батареи, то после определения поломки необходимо перейти к ее устранению.

Если появилась течь на стыке, то ее можно устранить при помощи эпоксидного клея, полоски ткани или бинта. Для этого нужно бинт пропитать клеем и намотать на место протечки. Затем после проведения ремонта и высыхания клея можно покрасить этот участок в тон батареи. Такой ремонт сможет продлить срок службы радиатора на пару лет.

Второй вариант для устранения течи: наложение хомута. При помощи небольшого куска резины можно устранить течь. Для этого нужно резину затянуть на месте протечки.

Еще один вариант для устранения течи: установка металлического хомута. Он представляет собой металлическое кольцо, которое имеет герметизирующие пластины, они крепятся при помощи двух болтов.

Еще можно устранить течь при помощи холодной сварки. Такая сварка представляет собой герметизирующий состав, который чем-то похож на пластилин. Принцип работы заключается в следующем: необходимо размять сварку до однородной массы, а затем приклеить ее к месту протечки. Такую сварку можно применять для небольших протечек, так как она хорошо переносит воздействие высоких температур. Если вы не можете произвести ремонт самостоятельно, то в таком случае можно воспользоваться услугами квалифицированного специалиста.

Найти место протечки обычно не составит трудностей. Если все-таки не получается определить проблемное место, то можно снять батареи и опустить в ванну с водой. В том месте где появятся пузырьки воздуха и будет место протечки. Далее необходимо воспользоваться способами, которые описаны выше.

Небольшую протечку можно устранить самостоятельно, так как особых знаний и навыков для этого не требуется. Если вы проводили ремонт радиатора отопления несколько раз, то лучше заменить такой отопительный прибор на новый.
