Солнечный водонагреватель представляет собой систему подогрева воды с помощью солнечной энергии. Этот вид коллектора является теплообменником, который преобразует солнечную энергию в тепловую. Такой способ аккумуляции энергии позволяет получать горячую воду с минимальными затратами финансовых средств.
Если рассматривать устройство этого оборудования, то главной его частью является непосредственно коллектор. Эта часть водонагревателя представляет собой своеобразный радиатор, который состоит из системы тонких трубочек. По ним происходит циркуляция теплоносителя, в данном случае воды, и поглощение солнечной энергии.
Содержание:
- Типы солнечных водонагревателей и их характеристики ↓
- По типу циркуляции ↓
- По типу коллектора ↓
- По типу контура циркуляции ↓
- Для чего можно использовать? ↓
- Установка ↓
- Пассивная ↓
- Активная ↓
- Обзор солнечных водонагревателей на рынке: производители и модели ↓
- Обзор цен ↓
- Отзывы пользователей ↓
Также выделяют резервуар, в котором находится вода. Это своеобразное хранилище выполняет функцию расширительного бачка, а при некоторых вариантах исполнения еще и роль теплообменника.
Стандартный вариант функционирования водонагревателя:
- Из накопительного бака посредством естественной силы тяжести, теплоноситель переходит в нижнюю часть коллектора.
- В ходе нагрева, вода, постепенно по специальным трубкам поднимется вверх, а свободная часть снова наполняется теплоносителем.
- После того, как вода прошла коллектор, она снова наполняет приемный резервуар. Получаем замкнутый цикл.
- Нагретая вода из резервуара подается потребителю через систему отопления и водоснабжения или же снова переходит в теплообменник.
Это классическая и упрощенная схема работы, которая может быть усложнена в зависимости от разновидности нагревателя.
Типы солнечных водонагревателей и их характеристики
Выделяют несколько принципиальных классификаций:
По типу циркуляции
- Естественная – в этом случае циркуляция протекает благодаря физическим свойствам воды. Нагретая жидкость, как известно, имеет меньшую плотность, но увеличивается в объеме. На основе этого происходит ее перемещение по трубкам в самый верх. На освободившееся место поступает новая порция воды.
- Принудительная – для того, чтобы происходила естественная циркуляция, резервуар необходимо размещать над коллектором. Но такая схема монтажа не всегда целесообразна, и ее можно воплотить в жизнь, особенно, если резервуар большого объема.
В случае солнечного водонагревателя при естественной циркуляции коллектор размещают на скате крыши и тут же устанавливают резервуар. Если последний имеет большой объем, то такая нагрузка для кровли может стать критической. Решением будет размещение резервуара в подвальной части здания, тогда в этом случае применяют принудительную циркуляцию специальными насосами.
При таком способе циркуляции в качестве теплоносителя можно использовать масла. Способности к естественной циркуляции у них практически нет, но с функцией теплоносителя справляются отлично.
По типу коллектора
- Панельный – наиболее простое исполнение. Трубки коллектора покрыты черной краской и установлены в панельном корпусе, который закрыт стеклом или прозрачным пластиком. Хотя конструкция очень простая, но и эффективность также небольшая, поскольку теплоноситель теряет часть тепла, находясь в коллекторе. Потери накопленного тепла могут быть значительными, потому что конструкция коллектора идентична радиатору. Такой тип солнечного коллектора подойдет для местности, где солнечное освещение регулярное или полученная подогретая вода будет использоваться как вспомогательная.
- Вакуумный – в трубке находится теплоноситель. Сама же трубка помещена во внутрь вакуумной колбы, которая способна пропускать солнечное тепло.
Такая конструкция практически полностью исключает потерю тепла, при этом водный теплоноситель нагревается до температуры кипения, а масляный – до 200-300 градусов, что дает возможность использовать полученное тепло для отопления здания. Закономерно, что такой коллектор дороже панельного, но полученный результат оправдает затраты.
По типу контура циркуляции
- Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
- Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
- Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.
Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.
Для чего можно использовать?
С помощью таких водонагревателей можно решить вопрос не только о регулярном горячем водоснабжении, но и обеспечить теплом дом.
Водонагреватели помогут решить такие задачи:
- Обеспечение круглый год горячей водой.
- Поддержание отопительной системы.
- Подогрев воды для бассейнов.
- Нагрев воды для различных промышленных и сельскохозяйственных нужд.
Установка
Поскольку оборудование работает от солнечной энергии, то, соответственно, установка обогревателя будет проводиться на открытом воздухе. Монтаж рекомендуют проводить на крышах зданий, на балконах или других архитектурных выступах.
Экран водонагревателя должен быть направлен на юг. Установку проводят под определенным углом к горизонту, который эквивалентен географической широте местности.
Водонагреватель постоянно поглощает энергию и по понятным причинам источник энергии выключить нельзя, поэтому, в случае малого потребления воды, температура застоя может достигать до 300°С.
По этой причине не допускается использование пластиковых и стальных труб с цинковым покрытием. Оптимальными в эксплуатации станут трубопроводы, изготовленные из меди или нержавеющей стали.
Горячий контур солнечного водонагревателя должен иметь теплоизоляцию, это позволит избежать ожогов и возгораний. Следует учесть температурный режим работы оборудования при выборе теплоизоляции и крепежей.
Чаще всего углом наклона коллектора будет наклон ската крыши. Для того, чтобы эффективность работы водонагревателя приблизить к максимальной, лучше придерживаться рекомендаций и использовать специальный стеллаж, на который будет крепиться коллектор.
Т.е. залогом правильной и эффективной работы оборудования являются всего несколько правил:
- направление на юг;
- правильный угол наклона;
- беспрепятственный доступ к солнечному свету;
Некорректная установка снизит качество работы водонагревателя, а вложенные средства не будут оправданы. Тип нагревателя также может играть роль в способе его установки. При монтаже учитывают тип используемого оборудования.
Различают такие системы:
Пассивная
Подразумевает само собой протекающую абсорбцию и аккумулирование энергии. Солнечная энергия попадает на объект нагрева без контроля этого процесса, т.е. отсутствуют какие-либо механизмы и контролирующие элементы. Это простая система, которая не требует особых затрат. Однако недостатки в том, что водонагреватель работает неравномерно и не на полную мощность.
Самый наглядный пример – это затемненный бак, который размещен над летним душем. В таком пассивном режиме работают одноконтурные системы, в которых применяется процесс естественной циркуляции. Для полноценной работы системы приемный бак размещают выше коллектора, но такой способ установки не всегда удобен. Решить вопрос можно с помощью другого способа работы системы.
Активная
Лишена недостатков пассивной системы. Ее функционирование основано на том, что солнечные лучи благодаря специальным устройствам переходят в тепловую энергию, которая систематически передается нагревательному баку и потребителю. Функционирование такого нагревателя достигается благодаря принудительной циркуляции, которая может поддерживаться в одно- и двухконтурных системах. Также применяют и дополнительно устанавливают двигатели, которые поворачивают панели и насосы, измерительную аппаратуру, а также устройства контроля и управления работой системы.
Обзор солнечных водонагревателей на рынке: производители и модели
Широкое применение на практике таких водонагревателей наблюдается во многих европейских странах: Израиле, Турции, Саудовской Аравии, Китае и др. Поскольку распространение данного вида продукции активно возрастает, то соответственно увеличивается и количество компаний, которые занимаются изготовлением солнечных водонагревателей и предоставляют услуги по их монтажу и обслуживанию.
Ниже приведен список топ производителей, которые вышли на мировой рынок:
- Sunrain Solar Energy Co., Ltd. – Китай, имеет полный цикл производства данного оборудования и их комплектующих.
- Viessmann – Германия, выпускает две модели нагревателей: Vitosol 200 и Vitosol 300. Отличие состоит в разном строении узла нагрева.
- Buderus – Германия. Модельный ряд представлен тремя возможными исполнениями – SKR6, SKR12, SKR21.
- Ariston – Италия. Модель вакуумного коллектора KAIROS VT выпускается двух видов – на 15 или 20 трубок.
- Ferroli – Италия. Коллектор Ecotube представлен в одной модели.
- Vaillant – Германия. Модели их производства выпускаются по 6 или 12 трубок, которые можно формировать в блоки для повышения производительности.
Приобретая продукцию производителей с мировым именем, можно быть уверенными в качестве товара и гарантиях, которые даются на само оборудование и его дальнейшее обслуживание. Цена, соответственно, будет также на уровне.
В любом случае, при выборе солнечного водонагревателя необходимо обращать внимание на такие технические параметры:
- оптическое КПД;
- коэффициенты тепловых потерь;
- площадь коллектора;
С помощью этих показателей можно оценить энергетическую эффективность водонагревателя. Если такая информация отсутствует, то оценить работу приобретаемого оборудования невозможно и все подводные камни будут обнаружены уже непосредственно во время эксплуатации и после определенных капиталовложений, которые могут быть просто неоправданными.
Обзор цен
Кроме мирового имени на стоимость нагревателя могут влиять:
- качество сборки;
- материал абсорбера и корпуса;
- толщина и вариант укладки изоляции;
- толщина стекла и др.;
Так как, конструктивных различий, которые могут влиять на стоимость оборудования немало, то и цены колеблются в большом диапазоне. К примеру, коллектор российского производства будет стоить в пределах 21 тыс. руб. (Сокол-Эффект), вакуумный коллектор 30HP – 795 $ (тм «Atmosfera» Китай), водонагреватель VFK 150V – 690 евро (Vaillant, Германия), Solar 7000TF – 875 евро (Bosch, Германия).
Немецкие производители в комплект включают оригинальные крепежи, которые зачастую изготовлены из нержавейки или алюминия, а это также оказывает влияние на цену. В конечную стоимость войдет оплата за проведение монтажных работ, покупка необходимых расходных и вспомогательных материалов.
Отзывы пользователей
Все, кто решился на приобретение солнечного водонагревателя и в конечном итоге пришли к выводу, что альтернативные источники энергии – это отличный вариант экономии и остаются довольны полученным результатом.
В начале придется вложить определенную сумму на реализацию всего проекта, но в дальнейшем это позволит экономить бюджет и не зависеть от различных мировых энергетических кризисов и очередных подорожаний энергоносителей. Как показывает статистика, окупаемость вложенных средств пройдет в течении последующего года активной эксплуатации установки круглый год. Особенно это будет заметно, если работа оборудования будет направлена на обеспечение горячей водой и отоплением целого здания.
Залогом положительного результата также остается профессиональная установка и наладка приобретенного оборудования. Поэтому, чтобы избежать различных неприятных ситуаций, лучше обращаться за помощью к специалистам по данному вопросу.
Типы солнечных водонагревателей и их характеристики
Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).
Они образуют целую систему, состоящую из следующих элементов:
- Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
- Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
- Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.
По типу циркуляции
Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:
- Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
- Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.
Принудительная циркуляция более эффективна и позволяет располагать узлы системы в наиболее удобном порядке, не обращая внимание на перепады высот и объемов.
По типу коллектора
Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:
- Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
- Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
- Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.
От того, какой коллектор установлен в системе, и насколько он удачно вписывается во внешние условия региона — климат, погода, количество и продолжительность солнечных дней — зависит, насколько эффективной будет система нагрева воды от солнца.
Для чего можно использовать?
Солнечный нагреватель воды, как правило, используется в качестве основного или дополнительного источника энергии для подготовки теплоносителя отопительного контура. Кроме того, солнечный подогреватель воды может готовить горячую воду для бытовых нужд.
Одним из распространенных способов использования нагрева воды от солнца является подача горячей воды в летний душ или умывальник, а также подогрев воды в бассейне. Возможно использование подогретой воды для полива растений в теплицах и парниках. Чем удачнее внешние условия, тем больше способов применения солнечных панелей для нагрева воды можно найти и использовать.
Установка
Солнечные водонагреватели для дома устанавливаются на открытой площадкес таким расчетом, чтобы поток солнечных лучей падал на них отвесно в течение всего дня. Солнце перемещается по небосклону, но обеспечить максимально равномерное освещение всегда можно. Основная задача — обеспечить отсутствие преград для получения тепловой энергии. Обычно установку коллекторов производят на скатах крыши, так как это позволяет сэкономить площадь участка и исключит доступ злоумышленникам, животным и прочим нежелательным элементам.
При удачном размещении панели температура застоя (теплоносителя, не находящегося в состоянии циркуляции) может достигать до 300°. Такого результата достичь непросто, чаще всего температура не превышает 60-65°, но и это вполне допустимый результат для отопительной системы, контура ГВС или теплого пола. Однако, возможность повышения температуры выдвигает особые требования к материалу соединительных трубопроводов.
Важно! Не допускается монтаж пластиковых или стальных труб, только из нержавеющей стали или меди. Кроме того, контур надо качественно теплоизолировать.
Ошибки, допущенные при монтаже, снижают эффективность работы водонагревателя на солнечных батареях, цена которого достаточно велика, чтобы относиться к этому с пренебрежением. Существуют два типа установки, имеющие принципиальное различие:
Пассивная
- Работа установки протекает полностью самостоятельно, без каких-либо дополнительных приспособлений. Получение и передача энергии происходит непосредственно на теплоноситель, который самотеком поступает в накопительную емкость. Примером пассивной установки может служить емкость для воды темного цвета для лучшего нагрева. Нагрев воды в ней происходит без дополнительной помощи, надо лишь поставить бак под лучи Солнца.
- Циркуляция также естественная, теплые слои поднимаются вверх, уступая место холодным, которые, нагреваясь, в свою очередь, уступают место остывшим слоям. Простота и отсутствие необходимости в обслуживании таких установок привлекательны, но режим их работы крайне неустойчив, а эффективность составляет лишь малую часть от физически возможной.
Активная
- Активная установка солнечной батареи для нагрева воды позволяет решить все проблемы с режимом циркуляции и получить максимальную эффективность теплопередачи. Обычно нагревательный контур имеет замкнутую конструкцию, в которой циркулирует вода или масло. В нормальном состоянии естественной циркуляции о масла получить невозможно, но, с помощью циркулярного насоса, можно получить высокую степень теплопередачи, свойственную маслу в силу физических особенностей.
- Горячая вода от солнца, полученная подобным образом, может быть направлена в одно- или двухконтурные системы, для отопления и подачи ГВС. Результаты, полученные от активной установки, значительно выше, но и расходы на ее приобретение намного заметнее. Для пользователей, которые решили выбрать солнечные водонагреватели для дома, стоимость комплекта может оказаться слишком высокой, поэтому следует заранее узнать цену подобных комплексов.
Обзор рынка: производители и модели
Наибольшее развитие и распространение технология получила в южных странах, где поток энергии находится в постоянном доступе. Покупателей, которые решили приобрести и установить солнечные батареи для нагрева воды, цена нередко интересует даже больше, чем технические и эксплуатационные характеристики.
Рассмотрим наиболее известные фирмы, занимающиеся производством этого оборудования:
- Sunrain Solar Energy Co., Ltd. Это китайская фирма, полностью изготавливающая водонагревательные системы на собственных предприятиях.
- Buderus, Vaillant, Viessmann — три фирмы из Германии. Европейское оборудование славится своим качеством и возможностями, но немецкие установки являются эталоном среди всех альтернативных вариантов.
- Ariston, Ferroli. Итальянские компании, обеспечивающие высокое качество и сравнительно низкие цены на отопительное оборудование.
Приобретая солнечные нагреватели воды, цена которых кажется весьма приемлемой, необходимо внимательно изучить паспорт и технические характеристики установки. Встречаются недобросовестные производители и продавцы, предлагающие поддельные устройства. Если есть сомнения, следует попросить сертификаты на оборудование. Если их не имеется в наличии, нужные устройства следует поискать в других магазинах.
Необходимо учесть, что данное оборудование может быть очень дорогим не столько из-за высокого качества, сколько в зависимости от страны-изготовителя. Так, российские установки могут стоить 20 тыс. руб., а европейские аналоги того же уровня будут стоить в 3-4 раза больше.
Какой выбрать для бассейна?
Выбор гелионагревателя для бассейна обусловлен его размерами, объемом воды, местом расположения и прочими критериями. Солнечные водонагреватели, цены и параметры которых находятся в наилучшем сочетании, могут быть изготовлены в разных конструкционных вариантах. Могут быть использованы все доступные варианты, от простейших открытых конструкций, до наиболее сложных и дорогих систем с конденсационными камерами.
Чем проще комплекс, тем он дешевле и надежнее, но и эффективность его будет соответственно ниже. Основным критерием выбора следует считать размер искусственного водоема и частоту подпитки извне. Специалисты рекомендуют для бытовых целей обходиться несложными и дешевыми гибкими моделями, представляющими собой резиновые плоскости с впаянными внутри трубками, по которым пропускается вода. Они недороги, но дают вполне достаточно тепла для поддержания нормальной температуры в бассейне.
Если необходимо подогревать воду в искусственных водоемах общественного или коммерческого пользования, рекомендуется приобретать полноценные комплексы из вакуумных трубок, или панельные конструкции. Они демонстрируют высокую эффективность и позволяют получать достаточное количество тепловой энергии. Параметры таких установок подробно изложены в паспорте, что позволяет выбрать комплекс, наиболее подходящий по производительности.
Как сделать водонагреватель своими руками?
Самостоятельное изготовление солнечного водонагревателя позволяет сэкономить некоторое количество денег и получить возможность бесплатного нагрева воды для любых нужд. Нет смысла использовать дорогостоящие материалы, поскольку результат будет зависеть не столько от их, сколько от тщательности и аккуратности сборки, а также от площади нагрева. Браться за изготовление вакуумных или конденсационных установок нецелесообразно, проще сделать самые доступные и надежные панели. Рассмотрим наиболее популярные и распространенные варианты самостоятельного изготовления солнечных водонагревателей:
Из поликарбоната
Поликарбонат — прозрачный листовой пластик. Для изготовления коллектора нужен сотовый материал, представляющий собой двойной лист, соединенный поперечными полосками. Вся плоскость представляет собой множество каналов, разделенных друг с другом, но имеющих выход наружу с торцовой части.
Для изготовления надо взять два листа одинакового размера. Один будет абсорбером, т.е. получать солнечное тепло и отдавать его воде. Второй — наружный защитный слой, обеспечивающий безопасность рабочей пластины и способствующий сохранению тепловой энергии. Для утепления используется пенопластовый лист такого же размера, который будет наклеен на заднюю сторону.
В качестве манифольда (распределителя) будет использоваться полипропиленовая труба. Для каждой панели нужно 2 таких трубы. В них надо сделать продольный пропил, длина которого точно равна ширине листов поликарбоната. В эти пропилы вставляются торцы рабочих пластин (оба), после чего тщательно герметизируются с помощью клеевого пистолета.
Важно! Задняя сторона рабочей пластины красится в черный цвет, после чего на нее наклеивается пенопласт. Затем на лицевую сторону наклеивается внешний защитный слой.
На диагонально противоположные торцы полипропиленовых трубок наклеиваются штуцеры, с помощью которых коллектор будет присоединяться к остальной системе. Свободные торцы плотно герметизируются заглушками. После высыхания клея коллектор наполняют водой и проверяют наличие утечек, которые сразу же устраняют. После этого панель можно присоединять к системе и вводить в эксплуатацию.
Из пластиковых бутылок
Коллектор из пластиковых бутылок — один из вариантов самодельного трубчатого водонагревателя. Собственно, бутылки служат только для теплоизоляции, основную функцию выполняют черные пластиковые трубки, торцы которых вставлены в средние патрубки ПВХ тройников. Эти тройники соединяются в одну линию, образуя коллектор, который можно впоследствии увеличивать до любого размера, просто присоединяя дополнительные трубки. У бутылок отрезают дно, одевают их на трубку одну за другой так, чтобы горлышко плотно входило в заднюю част.
Получается внешняя прозрачная труба, прикрывающая трубку и создающая эффект парника внутри. Когда по трубкам пропускается вода, она нагревается от солнечного тепла и направляется в систему для использования по назначению.
Советы по эксплуатации
Эксплуатация солнечных нагревателей не представляет существенных сложностей. Если система правильно установлена и настроена, то от владельца потребуется лишь поддержание чистоты приемных панелей и целостности соединений. При необходимости надо менять вышедшие из строя узлы и элементы, восстанавливать герметичность трубок и прочих деталей. Никаких специальных рекомендаций не имеется, все действия производятся в соответствии с необходимостью и целесообразностью.
Рекомендуемое оборудование
Содержание
В последнее время все более актуальными становятся нетрадиционные способы обогрева помещений. Люди стремятся найти более эффективный и дешевый способ обогрева своего жилища. Одним из таких методов является использование энергии солнца.
Солнечный обогрев для дома
Сегодня для трансформации солнечной энергии в тепловую используют специальные коллекторы. О том, как с помощью таких приспособлений можно обогреть свой дом, расскажет наша статья.
Гелиосистема и ее достоинства
Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:
- солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
- данная система является экологически чистой и не наносит вред окружающей среде;
- она сохраняет природные ресурсы, такие как уголь и природный газ;
- является эффективным решением энергетической проблемы для дома;
- солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
- длительный срок эксплуатации;
- система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
- безопасная эксплуатация;
- возможность сделать своими руками;
- эстетичный внешний вид;
- наличие возможности выбирать коллектор по параметрам.
Солнечные коллекторы
Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней. Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:
- наличие качественного утепления домашних помещений;
- можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
- для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
- обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;
Обратите внимание! Коллекторы следует устанавливать под углом, равному географической широте данного района. В таком положении они имеют максимальную эффективность.
Правильный вариант установки коллектора
- размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
- установленные батареи не должны затеняться соседними постройками или деревьями.
Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.
Разнообразие установок
Прежде чем приступать к созданию своими руками гелиосистемы отопления для дачи и дома, нужно выяснить, какие батареи вообще существуют. На сегодняшний солнечный коллектор бывают следующих видов:
- вакуумный. В конструкции такой батареи между оболочкой агрегата и телом нагрева присутствует вакуум. С помощью такого приспособления можно подогреть воду до 300 градусов. Минусом здесь является невозможность проводить самостоятельную чистку от снега и инея;
Вакуумный коллектор
- плоский. Внешне такой коллектор имеет вид прозрачной внешней панели. Внутри солнечной батареи такого типа размещаются трубки, а задняя часть оснащена теплоизолятором. Теплопотери здесь больше, однако конструкция легко собирается своими руками. Кроме того ее можно самостоятельно очищать от намерзшего снега и льда. Нагревает воду до 200 оС. К минусам следует отнести наличие большой нагрузки на фиксаторы устройства при сильном ветре, так как батарея имеет плохообтекаемую форму;
Плоский коллектор
- воздушный. В качестве носителя тепла здесь выступает воздух. Такие батареи легко можно сделать своими руками. Но основным минусом здесь является невозможность использовать устройство для нагрева воды, а также низкий КПД прибора;
Воздушный коллектор
- трубчатый. Агрегат такого типа состоит из четырех трубок, заполненных базовым теплоносителем. Его циркуляция осуществляется за счет разницы температуры батареи с ее нижней зоной. Для таких приборов характерна большая плоскость поверхности;
Трубчатый коллектор
- подвижная система, применяемая для обогрева дома солнечной энергией. Это специально разработанные установки, которые могут поворачиваться за движением солнца. На сегодняшний день существуют различные модели, способные на поворот различных своих частей.
Подвижные солнечные батареи
Несмотря на различное строение, принцип функционирования солнечных коллекторов будет практически идентичным.
Принцип функционирования устройств
Отопление дома с помощью самодельных солнечных батарей осуществляется на основе простейших законов физики. Согласно одного из них, жидкость, имеющая большую плотность, естественным путём будет вытеснять менее плотную. Данный принцип функционирования применяется для отопительных систем, работающих на естественной циркуляции главного носителя тепла.
Принцип функционирования солнечного коллектора
Нагрев носителя тепла имеет следующий вид:
- теплоноситель в трубках нагревается солнечными лучами;
- тепло, полученное таим образом, накапливается в тепловом аккумуляторе.
Варианты самостоятельной сборки нагревательной системы
- располагаем тару на крыше. Ее следует монтировать с южной стороны крыши;
- поверхность крыши нужно покрыть металлическим листом с блестящей поверхностью;
- поверх него кладем трубы;
- подключаем их к бочке и емкости для нагретой воды.

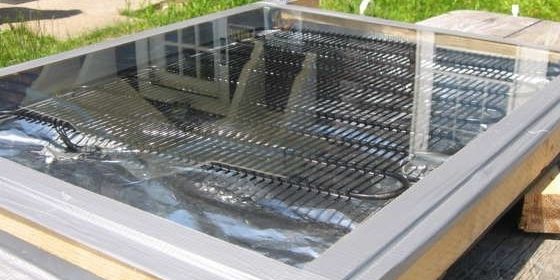

Вариант солнечного самодельного коллектора
- стальные коробки;
- несколько плоских стальных радиаторов;
- стекло;
- металлопластиковые элементы — фитинги и трубы.
Сборки системы в данном случае происходят следующим образом:
- стальные коробки монтируются на крыше;
- туда укладываются радиаторы;
- сверху накрываем их стеклом. Это позволит уменьшить время нагрева воды;
- трубки нужно укладывать с уклоном вниз;
- обязательно следите, чтобы верх устройства располагался ниже накопительного бака;
- на чердаке устанавливается пластиковая бочка с водой. Подходящий объем — 160 л;
- ее нужно соединять с радиатором и водопроводом при помощи металлопластиковых устройств — фитингов и трубок. Саму трубку с водой нужно подключить несколько выше его середины бака;
- внизу радиатора ставятся дренажные краны. С их помощью происходит слив воды в холодное время суток.
Вариант с пластиковой бочкой
Третий вариант. Применяется для обогрева достаточно большого помещения. Имеет эффективность на уровне 45-55%. Для создания системы обогрева такого типа вам понадобятся следующие материалы:
- любой теплоизоляционный материал;
- деревянная рамка, имеющая фанерное днище;
- сетка из металла черного цвета;
- дефлектор;
- прозрачный лист поликарбоната;
- несколько вентиляторов
Сборка конструкции осуществляется следующим образом:
- сверлим в рампе круглые отверстия. Они прорезаются для забора воздуха;
- для отвода горячего воздуха делаем прямоугольные отверстия вверху рамы;
- на ее дно кладем теплоизоляционный материал. В качестве аккумулятора тепла будет выступать металлическая черная сетка;
- вентиляторы, встраиваемые в круглые отверстия;
- затем монтируем опорные планки для дефлектора. После этого устанавливаем сам дефлектор. Он будет формировать воздушный поток;
- сверху устанавливаем прозрачный лист.
Готовая конструкция
С помощью такого агрегата можно эффективно осуществлять обогрев дома, а также нагрев воды.
Заключение
Солнечный коллектор, для обогрева дачи или дома, вполне можно сделать своими руками. Однако он не всегда будет эффективен именно в обогреве домашних помещений, так как водный теплоноситель в холодное время года может замерзать. Поэтому для этих целей все же рекомендуется отдавать предпочтение более технологичным покупным моделям, которые самостоятельно изготовить будет очень трудно.
Солнечный коллектор – это альтернативный источник получения тепловой энергии за счёт использования солнечной. Сейчас это удобное приспособление уже не новшество, но позволить себе его установку может далеко не каждый. Если подсчитать, покупка и монтаж коллектора, который удовлетворит бытовые нужды среднестатистической семьи, могут обойтись в пять тысяч американских долларов. Само собой, окупаемости такого источника придется ждать довольно долго. Но почему бы не сделать солнечный коллектор своими руками и установить его?
Виды
Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.
Накопительные
Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.
Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.
Плоские
Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.
Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.
При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.
Жидкостные
Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.
К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.
Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.
Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.
Воздушные
Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.
Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.
Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.
Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.
Как это работает
Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.
Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.
Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.
Коллектор Станилова
Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.
Конструкция коллектора
Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.
На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.
Материалы и детали для изготовления
Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:
- стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
- рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
- доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
- прокатный уголок;
- соединительная муфта;
- трубы для сборки радиатора;
- хомуты для крепления радиатора;
- лист оцинкованного железа;
- приёмная и выпускная труба радиатора;
- бак объемом 200−300 литров;
- аквакамера;
- теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).
Этапы работ
Этапы изготовления коллектора Станилова своими руками:
- Из досок сколачивается контейнер, дно которого укрепляется брусьями.
- На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
- После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
- Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
- Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
- Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
- Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
- После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
- Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.
Расчет размеров
Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца. В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект.
Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.
Селективное покрытие
Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.
Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:
- специальный готовый химикат;
- оксиды разных металлов;
- тонкий теплоизоляционный материал;
- чёрный хром;
- селективную краску для коллектора;
- чёрную краску или пленку.
Коллекторы из подручных материалов
Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.
Из металлических труб
Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.
Наиболее эффективными будут медные трубы, алюминиевые тоже можно использовать, но их тяжело варить, а вот стальные – наиболее удачный вариант.
Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.
Из пластиковых и металлопластиковых труб
Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.
Трубы выкладываются в короб по спирали и закрепляются хомутами. Их можно покрыть черной или селективной краской для большей эффективности.
С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.
Из шланга
Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.
Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.
Из банок
Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.
В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.
Из холодильника
Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.
На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.
Видео
Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.
Используемые источники:
- https://slarkenergy.ru/solar/solnechnyj-vodonagrevatel.html
- https://energo.house/sol/solnechnye-vodonagrevateli.html
- https://1posvetu.ru/montazh-i-nastrojka/obogrev-doma-ot-solntsa-svoimi-rukami.html
- https://solar-energ.ru/kak-sdelat-solnechnyj-kollektor-svoimi-rukami-tipy-konstruktsij-i-etapy-rabot.html
