Солнечное отопление

Постоянный рост тарифов и ветхое состояние коммуникаций вынуждают владельцев частных домов активно искать альтернативные способы обогрева. Одним из мощных и неиссякаемых источников является Солнце, ежедневно поставляющее огромное количество киловатт бесплатной энергии. Необходимо установить соответствующее оборудование, и зависимость от поставщиков сетевых ресурсов останется в прошлом.

Солнечная энергия имеется всегда, хоть и зависит от погодных условий или времени суток. Для регионов, где климатические и погодные условия позволяют получать достаточное количество киловатт для обогрева, такой вариант становится оптимальным. Солнечное отопление предоставляет массу возможностей и преимуществ, о которых следует поговорить подробнее.

Устройство и принцип работы

Солнечное отопление частного дома — инновационная технология, о которой пока еще не все имеют четкое представление. Между тем, все возможности для установки и использования соответствующих комплексов имеются практически у любого домовладельца. Необходимость финансовых вложений существует только для приобретения аппаратуры или оборудования, все остальное он получит бесплатно.

Существует два варианта организации солнечного отопления:

Солнечные батареи;
Солнечные коллекторы.

Использование солнечных батарей — более затратный метод, требующий присутствия большого количества оборудования. Используются фотоэлектрические элементы, расположенные на открытой площадке под нужным углом для максимально перпендикулярного падения солнечных лучей. Они вырабатывают электрический ток, который накапливается в аккумуляторных батареях, преобразуется в переменный ток со стандартными параметрами, после чего направляется на отопительные приборы.

Отопление от солнечных батарей в частном доме дает массу дополнительных возможностей. Такой способ имеет значительное преимущество —электрический ток, который вырабатывают солнечные батареи, можно использовать не только на обогрев дома, но и на питание любых приборов, на освещение или иные надобности.

Солнечные батареи для дома для отопления, стоимость которых довольно высока, могут оказаться невыгодны с финансовой точки зрения.

Солнечные коллекторы действуют по другому принципу. Они не вырабатывают, а получают от Солнца тепловую энергию, которая нагревает теплоноситель в емкостях или трубках. В принципе, коллектором можно считать любую емкость с водой, выставленную на солнце, но имеются специальные конструкции, способные продемонстрировать наибольшую эффективность. Такой вариант системы значительно проще, дешевле и доступен для самостоятельного изготовления.

Полученное тепло сразу реализуется в повышении температуры теплоносителя, который аккумулируется в накопительной емкости, откуда распределяется по отопительным контурам дома. Оптимальным способом обогрева является использование низкотемпературных систем, таких как теплый пол. Они не нуждаются в сильном нагреве, что соответствует возможностям солнечных коллекторов. В ночное время расходуется теплоноситель, нагретый за день.

Для максимальной солнечных коллекторов эффективности необходимо качественно утеплять накопительную емкость.

Преимущества

Основное преимущество состоит в том, что Солнце — постоянный и неиссякаемый источник, стабильный и полностью предсказуемый. В отличие от ветрогенераторов, которые могут простаивать неделями, солнечная энергия подается в заранее известные временные интервалы. Единственным недостатком является возможность пасмурной или холодной погоды, когда эффективность работы батарей и коллекторов падает. Однако, современные конструкции позволяют получать минимальное количество даже в самых сложных условиях, поэтому при правильном расчете никакие неожиданности системе обогрева не угрожают.

Кроме того, нельзя забывать, что солнечная энергия достается совершенно бесплатно. Если при отоплении дома газовыми или электрическими котлами надо приобретать само оборудование и потом постоянно оплачивать энергию или топливо, то солнечная энергия не оплачивается, что значительно изменяет уровень рентабельности аппаратуры и всей системы в целом.

Однако, не следует забывать, что солнечное отопление частного дома, цена и трудозатраты на монтаж которого нередко становятся основной проблемой, выгодно только в регионах с подходящими климатическими и погодными условиями.

Дополнительным преимуществом является высокая ремонтопригодность системы и возможность наращивания ее производительности. В данном вопросе никаких ограничений нет — сколько установлено панелей или коллекторов, столько энергии и будет получено. Если установленный комплект оказался неспособен к эффективному обогреву дома, его всегда можно усилить добавлением нужного количества оборудования. Это удобно при необходимости перестроить или расширить дом, сделать пристройку и т.д. Необходимости покупать новую систему полностью это не возникает.

Виды отопления

Фотоэлектрические элементы не работают исключительно на обогрев, который является частным случаем их использования, тогда как солнечные коллекторы служат только источниками питания отопительных контуров. Поэтому рассмотрим именно коллекторы, обеспечивающие отопление на солнечных батареях, цена которого значительно ниже, чем у фотоэлектрических элементов.

Существует несколько конструкций солнечных коллекторов:

открытые;
трубчатые;
плоские коллекторы.

Эти конструкции обладают разными возможностями и применяются для решения задач, соответствующих их эффективности. Рассмотрим их внимательнее:

Открытые солнечные коллекторы

Открытые конструкции являются наиболее простыми и даже примитивными. Они представляют собой емкости, обычно черные узкие продолговатые пластиковые лотки, наполненные водой. Они ничем не накрыты, вода находится на открытом воздухе (отсюда и название).

Такие конструкции имеют массу недостатков:

возможность давать положительный эффект только при плюсовых температурах;
необходим относительно небольшой перепад температур в коллекторе и внешней среде;
долговечность таких установок низка — как правило, один сезон;
как следствие вышесказанному — крайне низкий КПД.

Для решения серьезных задач подобные установки использовать невозможно, поэтому они применяются для подогрева воды в открытых или передвижных бассейнах, летнем душе и т.п. однако, есть и достоинства — подобные устройства очень просты. Обогреватель от солнечной батареи легко может быть изготовлен самостоятельно, а в регионах с подходящими климатическими условиями его возможности заметно расширяются.

Трубчатые коллекторные разновидности

Трубчатые вакуумные коллекторы относятся к более серьезным устройствам, способным обогревать жилье или иные помещения. Они состоят из следующих элементов:

корпус, покрытый черной краской и имеющий форму плоского ящика;
распределитель (или, как его иногда называют, manifold, манифольд) — трубка с несколькими присоединительными патрубкам по бокам;
вакуумные трубки, изготовленные из стекла.

Эффективность устройства обеспечивает наличие вакуума, теплопроводность которого практически отсутствует и позволяет исключить потери.

Существует несколько видов трубчатых коллекторов, различающихся по конструкции распределителя и трубок:

Коаксиальные трубки прямого нагрева. Подготовка теплоносителя происходит при непосредственном контакте с поглощающей поверхностью
Система heat-pipe. Трубки соединяются с распределителем через специальные гнезда и отдают через них нагретый теплоноситель. Конструкция удобна из-за высокой ремонтопригодности.
Система U-type. Трубки имеют двойную длину и согнуты пополам. Начало соединено с одним распределителем, а конец — с другим. Такая схема позволяет увеличить время контакта с солнечным теплом, за счет чего повышается эффективность нагрева.
Перьевые системы. Представляют собой модификацию системы heat-pipe, накрытую прозрачной пластиной с вакуумом под ней. Дают повышенную эффективность, но имеют высокую цену и низкую ремонтопригодность.

Монтаж трубчатых коллекторов, как правило, производят на кровлю дома.

Плоские закрытые системы

Солнечное отопление дома с помощью плоских систем позволяет получить высокую эффективность при относительно низких затратах. Конструкция базируется на специальной утепленной металлической пластине с поглощающим покрытием, которая называется адсорбер. На пластину зигзагами напаяна трубка с теплоносителем. Лицевая сторона накрыта прозрачной крышкой, из-под которой выкачан воздух. Солнечный обогреватель такого типа способен работать даже при отрицательных температурах. Это позволяет обеспечивать отопление дома солнечными батареями зимой, отзывы пользователей позволяют делать достаточно оптимистичные прогнозы о будущем такого способа обогрева.

Существуют более простые виды плоских коллекторов, где не имеется вакуума. Они менее эффективны, но стоимость и ремонтопригодность значительно выше. Отопление на солнечных батареях плоского типа безвакуумной конструкции обойдется значительно дешевле, а возможность восстановления панелей увеличивает срок их службы.

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома. Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком. Единственной проблемой становится расположение скатов относительно положения солнца на небе — иногда приходится устанавливать трекинг-систему для поворота панелей. Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше.

Схемы подключения к системе отопления

Солнечное отопление своими руками необходимо окончательно реализовать, подключив его к отопительной системе. Оптимальным способом станет использование теплого пола, температура теплоносителя для которого не превышает 55 градусов. Рассмотрим схемы подключения, обеспечивающие обогрев дома солнечной энергией:

С водяным коллектором

Водяные коллекторы непосредственно подключаются к отопительному контуру дома. Существует два варианта присоединения: летний и зимний.

Летний вариант, как правило, используется для подачи нагретой воды в душ или для иных надобностей, поскольку обогрев дома летом не нужен. Схема самая простая — коллектор устанавливается на открытой площадке, вода, нагреваясь, поднимается в накопительный бак, установленный уровнем выше. По мере разбора, емкость пустеет, поэтому в нее постоянно подается подпитка, поступающая в коллектор и получающая в нем тепловую энергию. Этот способ несложен и может быть без проблем реализован своими руками.

Зимний вариант сложнее. Коллектор, установленный на открытой площадке, подает нагретый теплоноситель (рекомендуется использовать антифриз) в змеевик теплообменника. Он представляет собой вертикально установленную емкость со змеевиком внутри. Возникает две петли — в одной циркулирует антифриз (по кругу коллектор-теплообменник), в другой циркулирует теплоноситель (из теплообменника в отопительный контур и обратно). Циркуляцию антифриза необходимо обеспечить с помощью циркуляционного насоса, иначе система работать не будет. Циркуляцию теплоносителя можно организовать как естественным способом, так и принудительно, с помощью насоса. Оптимальный вариант отопительного контура — система теплого пола, позволяющая получить максимальный эффект как в дневное, так и в ночное время суток.

С солнечной батареей

Отопление от солнца своими руками, созданное на базе солнечных батарей, осуществляется путем установки электрического нагревателя. В данном случае фотоэлектрические элементы лишь обеспечивают питание ТЭНов, установленных в электробойлере, не имея непосредственного отношения к отопительному контуру.

Система отопления и солнечные батареи со всем комплексом аппаратуры монтируются отдельно. Способ соединения выбирается произвольно, исходя из особенностей обеих систем. Подключение бойлера, насоса и прочих устройств выполняется обычным способом, никаких специфических требование не имеется.

Советы по эксплуатации

Эксплуатация системы солнечного отопления производится в соответствии с конструкцией коллекторов, их количеством и прочими особенностями.
Основной задачей для владельца становится поддержание чистоты, своевременное удаление пыли и прочих загрязнений. Это позволяет обеспечить максимальный прием тепловой энергии, повысить эффективность всей системы в целом.
Необходимо качественно утеплить все соединительные трубопроводы и накопительную емкость, исключая теплопотери.
Рекомендуется всегда держать в запасе одну-две панели, чтобы в случае механического разрушения можно было оперативно произвести замену. Соблюдение этих несложных рекомендаций позволит повысить эффективность системы и обеспечить комфорт и уют в доме.

Актуальность создания солнечного отопления частного дома своими руками

Получить полную автономию – мечта каждого владельца, затевающего частное строительство. Но действительно ли солнечная энергия способна отапливать жилой дом, особенно если устройство для ее накопления собрано в гараже?

Расчет мощности солнечного коллектора

В зависимости от региона солнечный поток может давать от 50 Вт/кв.м в пасмурный день до 1400 Вт/кв.м при ясном летнем небе. При таких показателях даже примитивный коллектор с низким КПД (45-50%) и площадью 15 кв.м. может выдавать в год около 7000-10000 кВт*ч. А это сэкономленные 3 тонны дров для твердотопливного котла!

Как рассчитать необходимую площадь солнечного коллектора для бытовых нужд:

в среднем на квадратный метр устройства приходится 900 Вт;
чтобы повысить температуру воды, необходимо затратить 1,16 Вт;
учитывая также теплопотери коллектора, 1 кв.м сможет нагреть около 10 литров воды в час до температуры 70 градусов;
для обеспечения 50 л горячей воды, необходимой одному человеку, понадобится затратить 3,48 кВт;
сверившись с данными гидрометцентра о мощности солнечного излучения (Вт/кв.м) в регионе, необходимо 3480 Вт разделить на получившуюся мощность солнечного излучения – это и будет нужная площадь солнечного коллектора для нагрева 50 л воды.

Как становится понятно, эффективное автономное отопление исключительно с использованием солнечной энергии осуществить довольно проблематично. Ведь в хмурую зимнюю пору солнечного излучения крайне мало, а разместить на участке коллектор площадью 120 кв.м. не всегда получится.

Применение солнечных коллекторов

Устройство самодельного солнечного коллектора

Для уверенного в своих силах мастера собрать тепловой коллектор не составит труда. Можно начать с небольшого устройства для обеспечения горячей воды на даче, а в случае успешного эксперимента перейти к созданию полноценной солнечной станции.

Плоский солнечный коллектор из металлических труб

Самый простой в исполнении коллектор – плоский. Для его устройства понадобится:

сварочный аппарат;
трубы из нержавеющей стали или меди;
стальной лист;
закаленное стекло или поликарбонат;
деревянные доски для рамы;
негорючий утеплитель, способный выдержать нагретый до 200 градусов металл;
черная матовая краска, устойчивая к высоким температурам.

Сборка солнечного коллектора довольно проста:

Трубы свариваются в решетку – две горизонтальные большего диаметра, по которым будет подаваться теплоноситель, а между ними вертикальные меньшего диаметра – по которым теплоноситель будет циркулировать в процессе нагревания.</li>

Собирается рама из досок по размеру сваренной решетки.

</li>Трубы привариваются к стальному листу – он выступает в роли адсорбера солнечной энергии, поэтому прилегание труб должно быть максимально плотным. Все красится в матовый черный цвет.

</li>На лист с трубами кладется рама так, чтобы трубы оказались с внутренней стороны. Просверливаются отверстия для входа и выхода труб. Укладывается утеплитель. Если используется гигроскопичный материал, нужно позаботиться о гидроизоляции – ведь намокших утеплитель больше не будет защищать трубы от охлаждения.

</li>Утеплитель фиксируется листом ОСБ, все стыки заполняются герметиком.</li>Со стороны адсорбера кладется прозрачное стекло или поликарбонат с небольшим воздушным зазором. Оно служит для предотвращения остывание стального листа.</li>Фиксировать стекло можно с помощью деревянных оконных штапиков, предварительно проложив герметик. Он предотвратит попадание холодного воздуха и защитит стекло от сжатия рамы при нагревании и охлаждении.

Для полноценного функционирования коллектора понадобится накопительный бак. Его можно сделать из пластиковой бочки, утепленной снаружи, в которой спиралью уложен теплообменник, соединенный с солнечным коллектором. Вход нагретой воды должен располагаться сверху, а выход холодной – снизу.

Важно правильно разместить бак и коллектор. Чтобы обеспечить естественную циркуляцию воды, бак должен находиться выше коллектора, а трубы – иметь постоянный наклон.

Если же солнечный коллектор расположен на крыше дома, придется включить в систему насос, который обеспечит движение воды.

Солнечный нагреватель из подручных материалов

Если со сварочным аппаратом дружбу свести так и не удалось, можно сделать простой солнечный нагреватель из того, что под рукой. Например, из жестяных банок. Для этого в дне делаются отверстия, сами банки скрепляются друг с другом герметиком, на него же садятся в местах соединения с ПВХ-трубами. Красятся в черный цвет и укладываются в раму под стекло также, как и обычные трубы.

А вот работать с пластиковыми бутылками еще проще – достаточно нанизать их на покрашенные в черный цвет ПВХ-трубы.

Для улучшения нагревания в каждую бутылку вкладывается черная подложка, сами же бутылки создают парниковый эффект, так что не требуют накрывания стеклом.

Фасад дома из солнечных батарей

Почему бы вместо обычного сайдинга не отделать дом чем-то полезным? Например, сделав с южной стороны на всю стену солнечный нагреватель.

Такое решение позволит оптимизировать расходы на отопление сразу по двум направлениям – снизить затраты на энергоноситель и существенно сократить теплопотери за счет дополнительного утепления фасада.

Устройство просто до безобразия и не требует специальных инструментов:

на утеплитель уложен окрашенный оцинкованный лист;
поверх уложена нержавеющая гофрированная труба, также выкрашенная в черный;
все прикрыто листами поликарбоната и зафиксировано алюминиевыми уголками.

Если же и этот способ кажется сложным, на видео представлен вариант из жести, полипропиленовых труб и пленки. Куда уж проще!

</li>

Владельцы загородных коттеджей нередко устанавливают солнечные батареи для отопления дома. Популярность такой конструкции легко объяснить: экономия на топливе и экологически чистая система жизнеобеспечения. При умелом использовании энергии солнца, ветра или воды вполне реально превратить небольшую дачную постройку в современное экожилище. Но для начала стоит разобраться, как это сделать и насколько такие батареи выгодны жильцам.

1 Методы использования</span></h2>

Энергию солнечного света применяют уже давно и успешно, поэтому технология не является инновацией. Но пользуются такой услугой чаще всего жители жарких стран и южных широт, так как в теплых климатических условиях добывать такой альтернативный ресурс можно круглогодично. А вот северные регионы, где существует недостаток естественного излучения, используют солнечное отопление только как дополнительный вариант.

Своеобразными посредниками между солнцем и механизмом, который образует энергию, являются солнечные батареи и специальные коллекторы. Притом эти элементы могут различаться как по назначению, так и по конструкции. Но суть их работы заключается в аккумулировании солнечной энергии для последующего использования.

Батареи представлены в виде панелей, на одной стороне которых имеются фотоэлементы, а на другой — фиксирующий механизм. Такую конструкцию вполне реально смонтировать самостоятельно, но можно приобрести уже готовые изделия, продающиеся в широком ассортименте.

‘ >Солнечные батареи для дома.

Гелиосистема — прибор, который является частью системы отопления. Он представляет собой большой теплоизолированный короб, в который встроен теплоноситель. Такое устройство вместе с батареями закрепляют на приподнятом щите, обращенном к светилу. Разрешается также просто уложить обогревательные элементы на скате крыши.

Можно значительно повысить эффективность отопительной системы, если поместить батареи на специальные динамические механизмы. Эти устройства работают по принципу системы слежения, то есть поворачиваются в ту сторону, куда направлены лучи солнца.

Само преобразование осуществляется в трубах, которые расположены внутри коробки. Использовать солнечные батареи для отопления дома зимой вполне реально, но при условии, что солнечных дней в году будет не меньше двухсот.

РекомендуемСистема солнечного отопления частного дома своими руками

2 Плюсы и минусы</span></h2>

Система, позволяющая обогреть дом солнечной энергией, имеет большое количество положительных качеств. Каждое из них довольно весомое, что позволяет жильцам экспериментировать. Главные достоинства батарей заключаются в следующем:

1. Экологичность. Установка абсолютно безопасна как для жильцов, так и для окружающей среды. Это связано с тем, что для обогрева дома солнечными батареями не используется традиционное топливо.
2. Автономность. Потребитель совершенно не зависит от цен на электроэнергию или экономической обстановки в стране.
3. Общедоступность. Чтобы установить систему в частном доме, не требуется никакой разрешительной документации от государственных инстанций.
4. Экономичность. При использовании коллекторов значительно снижаются затраты на горячее водоснабжение.

‘ >Отопление от солнечной электростанции

Кроме положительных аспектов существуют и отрицательные моменты. Например, чтобы определить, насколько качественно и эффективно работает система, требуется длительное время (от 3 до 5 лет). В этот период энергии должно быть в достаточно и использовать ее необходимо в активном режиме. К минусам солнечных батарей можно также отнести следующие факторы:

высокая стоимость комплектующих деталей, необходимых для подключения и запуска конструкции;
количество произведенного тепла полностью зависит от географического положения и погодных условий;
жилье нуждается в резервном источнике (газовом или твердотопливном котле).

Нужно учесть, что для эффективной работы необходимо постоянно следить за чистотой установки, удалять наледь с её поверхности, ремонтировать поломки. Если температурный режим в регионе часто опускается ниже 0 °C, то придется дополнительно утеплять и сам коллектор, и дом в целом.

Стоит также учитывать, что подобные системы подходят не всем. Например, в регионах, где солнечные дни наблюдаются редко, конструкция вряд ли себя оправдает. Но, несмотря на высокую стоимость, пластины пользуются большой популярностью, поэтому все чаще их можно увидеть на дачных участках и крышах домов.

РекомендуемКак сделать обогреватель из чугунной батареи своими руками

3 Основные виды</span></h2>

Существует два типа батарей: малые и большие фотоэлектрические системы. К первому виду относятся аккумуляторные панели, которые функционируют от напряжения 12—24 В. С их помощью можно смотреть телевизор и включить несколько осветительных приборов.

Большие установки способны обеспечить электроэнергией весь дом, а при необходимости и полностью обогреть его. Но это относится только к небольшим частным коттеджам, многоэтажные строения они отопить не смогут.

Что касается комплектации, то она может различаться в зависимости от модели. Как правило, в базовый набор входят:

вакуумный солнечный коллектор;
специальный контроллер, следящий за эффективностью работы;
насос, при помощи которого подается теплоноситель;
бак объемом 500—1000 литров для горячей воды;
электрический ТЭН либо тепловой насос.

‘ >Сколько солнечных колле кторов на100% отопят дом (12-й тип 100 % солнечного отопления)

Все эти детали необходимы для нормального функционирования системы. Как именно их монтировать и использовать, прописывается в инструкции, которая также входит в комплект.

При оборудовании мощной системы отопления дома с помощью солнечных батарей можно дополнительно обеспечить жилище горячим водоснабжением, а также смонтировать теплый пол. Большая фотоэлектрическая установка вполне справится с этими функциями.

Перед тем как устанавливать коллекторы, необходимо рассчитать, какая мощность им нужна, чтобы полностью удовлетворить все нужды. При расчете стоит учитывать площадь частного дома, количество проживающих людей, а также расход энергии. Например, для небольшой семьи из трех человек в среднем за месяц потребуется от 200 до 500 Вт/м².

Если планируется обеспечить жилище горячей водой, то затраты на энергию увеличатся. Для эффективности можно сделать комбинированный вариант системы отопления. В таком случае домочадцы будут застрахованы и не останутся без отопления при аварийных и непредвиденных ситуациях.

РекомендуемКак правильно спустить воздух из батареи отопления

4 Установка системы</span></h2>

При выборе отопительной системы рекомендуется тщательно изучить ее особенности и возможности. Но сначала нужно рассчитать общую площадь дома и необходимое количество тепла, которое потребуется для его обогрева. Кроме этого, необходимо определиться с местоположением устройства. Но для этого лучше всего обратиться к специалистам, поскольку даже незначительное отклонение может заметно повлиять на ее эффективность. При выборе места нужно учитывать следующие нюансы:

конструкцию, которая обеспечивает солнечное отопление, необходимо расположить на южной стороне, так как именно там сосредотачивается наибольшее количество тепла;
крыша не должна быть в горизонтальном положении, а иметь небольшой уклон (примерно 45 градусов);
само устройство довольно габаритное и тяжелое, поэтому ему требуется прочная стропильная система;
деревья и здания, которые расположены вблизи коллекторов, не должны образовывать тень или закрывать солнце.

Правильная установка значительно увеличивает эксплуатационный срок солнечных батарей. Система в таком случае прослужит около 25—30 лет и окупит себя уже на третий год использования, обеспечив владельцу дома независимость от коммунальных служб.

‘ >Дом на солнечных батареях: украинский опыт — Дача 29.03.2014

Лучше всего выбрать для системы место, которое максимально освещается на протяжении всего дня. Если дом находится в плохом состоянии и на его крыше нельзя закрепить коллекторы, то можно выбрать другое здание.

Что касается накопителя, то его можно расположить в подвале или на чердаке. Таких элементов может быть несколько, тогда они будут более компактны, а значит, и места занимать станут гораздо меньше.

Приобретение солнечных батарей хоть и затратное мероприятие, но вполне оправданное. Ведь получаемая энергия бесплатная, а ее источник неиссякаем.

‘ >Солнечное отопление дома солнечными батареями опыт 3 годаФото <index>

Всё больше людей переселяются в частные дома, и если вы не житель солнечной Калифорнии, то перед вами неизбежно встанет вопрос, чем же отапливать свое жилище, – и при этом обойтись без электрических обогревателей и водонагревателей.

Некоторые способы поддержания комфортной температуры в домах являются традиционными – до сих пор в глубинке для этих целей применяют дрова или уголь, хотя современный коттедж лучше обогревать с помощью газа.

Между тем, имеется возможность использования нестандартных методов – таких как солнечное отопление.

Экскурс в историю

Первый солнечный коллектор был изобретен более двух столетий назад: его работа основывалась на том, что темная поверхность нагревается более интенсивно, чем светлая.

Наиболее известный вариант коллектора представили публике в 1767 году – он был изготовлен швейцарским ученым Г. де Соссюром.

Швейцарский плоский коллектор стал сразу использоваться в повседневной жизни. Именно это приспособление в 19 веке помогало готовить пищу Д. Гершелю, когда он отправился в свою знаменитую африканскую экспедицию.

Солнечные коллекторы – один из альтернативных источников энергии

Для получения тепла используются коллекторы – устройства, выступающие в роли аккумуляторов солнечной энергии.

Принцип работы

Принцип действия солнечных коллекторов основан на получении природной (возобновляемой) энергии Солнца, превращении ее в тепловую и дальнейшее перенаправление на удовлетворение человеческих потребностей.

Устройство состоит из двух основных частей: улавливателя солнечной радиации и теплообменника – преобразователя ее в тепловую энергию с последующей передачей теплоносителю.

В роли теплоносителя выступает жидкость – в зависимости от модификации коллектора это может быть вода, антифриз и т.п. Под воздействием солнечных лучей жидкость нагревается и через вмонтированный теплообменник передаёт добытую тепловую энергию воде в накопителе – как правило, это бак из нержавейки или другая полая емкость.

Из накопителя горячая вода используется на хозяйственные нужды – солнечное отопление дома (в том числе «теплые полы»), мытье посуды, для ванной; особенно выгодно подогретую таким образом воду заливать в домашние бассейны.

В коллекторах эффективно используется приблизительно 80-95% поглощенной солнечной энергии – это очень высокий показатель.

Виды коллекторов

Коллекторы бывают двух видов: плоские и вакуумные. Есть еще воздушные, но из-за низкого КПД они используются значительно реже.

Плоский

Плоский коллектор устроен чрезвычайно просто: он состоит из коробки, закрытой стеклом, внутри которой располагается система трубок, по которым циркулирует теплоноситель (вода или пропилен-гликоль).

Вакуумный

Основными элементами более сложного вакуумного коллектора являются трубка из ударопрочного бромосиликатного стекла, алюминиевый абсорбер с высокоселективным покрытием и зеркальный отражатель.

Между наружной и внутренними трубками находится вакуум, который выступает в качестве теплоизолятора (как в термосе). Вакуумные коллекторы различаются диаметром трубок (оптимальным считается диаметр 58 мм при длине трубки 120-210 см), а также наличием обычных или U-образных медных нагревательных трубок.

Плоские солнечные коллекторы незаменимы для обычного водонагревателя, но если устройство предназначается для отопления частного дома или дачи, то лучше остановить свой выбор на вакуумном коллекторе, поскольку он теряет меньше энергии при отсутствии солнца и эффективен даже в зимние холода.

Примечательно, что коллекторы могут быть задействованы не только в бытовых, но и в промышленных целях. Данное обстоятельство указывает на важность развития технологии отопления от солнца.

Положительные моменты, связанные с использованием природного тепла

Рассмотрим плюсы системы солнечного отопления.

Возможность получения тепловой энергии в течение всего года

Именно такие коллекторы сегодня наиболее распространены. Работа подобных систем считается наиболее эффективной, особенно зимой как альтернатива электрическим обогревателям (важно, чтобы холодное время года сопровождалось солнечной погодой).

Доступность

Хотя говорить о тотальном переходе на солнечные коллекторы для отопления домов пока не приходится, они уже сейчас рассматриваются в качестве полноценной замены другим источникам энергии.

Экономичность

Никто не хочет переплачивать, и этот момент зачастую является определяющим при выборе способа отопления дома. Коллекторы позволяют уменьшить потребность в других видах топлива и расходы на обогреватели.

Экологичность

Состояние окружающей среды уже давно вызывает тревогу, поэтому ее сохранность считается одним из важнейших аспектов современного производства. Коллекторы, питающиеся энергией солнца, являются абсолютно безопасными для атмосферы и человека. Это обстоятельство позволяет воспринимать их в качестве технологии будущего.

Монтаж системы своими руками

Основными элементами любого солнечного коллектора являются теплоизоляционный короб накопителя и целая система труб: дренажные, ввода холодной воды, подвода холодной и горячей воды к смесителям, подвода горячей воды к накопителю, подпитки накопителя.

Практически все элементы коллектора можно изготовить или приобрести самостоятельно.

Месторасположение и монтаж накопителя

Лучше всего для размещения системы подойдут южная сторона крыши и чердак дома.

Роль накопителя солнечной энергии в коллекторе выполняет трубчатый радиатор, помещённый в застекленный короб, который повернут под определенным углом к светилу.

Решетку радиатора можно сварить самостоятельно – для этого подойдут стальные трубы с тонкими стенками и небольшим диаметром (как вариант – 16х1,5 мм). Для отводящей и подводящей труб лучше использовать больший диаметр.

Стенки короба изготавливают из досок шириной до 30 мм, дно – из оргалита или фанеры, дополнительно усиленных рейками. Короб тщательно изолируется – чтобы максимально сохранить тепло. Лучше всего для этого подойдёт пенопласт, хотя можно использовать и другие материалы (экструдированный пенополистерол – ЭППС или минеральную вату). На дно поверх утеплителя кладется лист жести или оцинкованного железа, а уже непосредственно на него устанавливается и закрепляется хомутами решетка радиатора.

Усилить теплосберегающий эффект такого водонагревателя поможет краска: для радиатора и короба изнутри – черная матовая, для короба снаружи – серебрянка.

Теплоаккамулятор

В качестве теплового аккумулятора используют обычный водяной бак на 200-300 литров. Чтобы сохранить в нем воду горячей, также потребуется качественная теплоизоляция: бак помещают в короб, заполненный опилками, пенопластом, эковатой и т.п.

Аванкамера

Постоянное давление в гидросистеме поддерживается при помощи аванкамеры – герметичного расширительного бачка на 30-40 литров с поплавковым клапаном. Уровень воды в аванкамере должен превышать уровень воды в баке на 80-100 см.

Соединение частей системы

Соединяется гидравлическая система при помощи тройников и муфт уголков (сваркой или резьбой), швы и стыки укрепляют краской, пеньковой подмоткой либо современным герметиком.

Начинают монтаж системы солнечного отопления с установки на чердаке накопительного бака, помещенного в теплоизоляционный короб.

Изготовленный своими руками или приобретенный коллектор размещают на солнечной стороне крыши под углом примерно 40-45 градусов относительно горизонта.

Далее система монтируется в единую конструкцию при помощи стальных труб: полудюймовых – для высокого напора (вывод из бака горячей воды и подвод от водопровода к аванкамере), дюймовых – для низкого напора.

Финальный этап

После этого устройство заполняется водой – и солнечное отопление начинает работать. Нагретая вода поднимается по трубам вверх и вытесняет из радиатора холодную воду. По сути, здесь мы имеем дело с обычной замкнутой системой: вода, попеременно охлаждаясь и нагреваясь, циркулирует. Нагретая жидкость с меньшей плотностью перемещается в бак, а более плотная холодная возвращается в коллектор.

Если конструкцию присоединяют к отопительной системе частного дома, то дополнительно устанавливают специальные электрические нагреватели и температурные датчики для поддержания в трубах оптимальной температуры: датчики будут автоматически включать и выключать электронагрев в зависимости от погоды «за бортом».

Заключение

Даже изготовленный (или смонтированный) своими руками, преобразователь энергии солнца в тепловую решает сразу несколько задач:

обеспечивает горячее водоснабжение с марта по ноябрь;
«сокращает» отопительный сезон (уже с середины февраля-начала марта можно переходить на солнечное отопление);
помогает эффективному функционированию домашних бассейнов, теплиц, а также системе «теплых плов»;
снижает тепловые потери частного дома;
существенно экономит расходы на отопление (можно обойтись без дополнительных обогревателей) и горячую воду;
способствует энергонезависимости жилища, его истинной автономности.

</index>

Использование солнечной энергии для отопления

Распространение системы солнечного отопления частного дома постоянно растет, так как это инновационная технология, использующая солнечную энергию. На сегодняшний день уже абсолютно каждый владелец частного или загородного дома может установить у себя такую систему. Заметим, что финансовые средства потребуется вложить только в приобретение оборудования, которое понадобится для того чтобы накапливать тепло, а вот сама энергия достанется вам бесплатно.

Если вы собираетесь оборудовать солнечное отопление дома для долговечной работы, то к выбору системы следует подойти серьезно. Требуется грамотно рассчитать площадь системы, мощность, подобрать хорошее место для монтажа.

Отметим, что установленная система сможет прослужить вам более 25-ти лет, а окупится она примерно через 3 года, если эксплуатировать ее постоянно.

Отопление дома от солнца может быть двух типов:

На основе солнечных батарей.
На основе солнечных коллекторов.

Отопление с помощью солнечных батарейРекомендуем к прочтению:Отопление частного дома газовыми баллонамиРекомендуем к прочтению:Солнечное отопление

Отопление с помощью солнечных коллекторов

Солнечное отопление обладает множеством преимуществ:

Существенно экономятся затраты на топливо.
Это полностью экологически безопасная система.
Простота использования.
На фотоэлементы цены падают, поэтому падает и стоимость оборудования и монтажа системы.

Среди недостатков можно отметить следующие:

Когда день пасмурный, энергии будет вырабатываться существенно меньше.
Оборудование и монтаж такой системы – дорогое удовольствие.
Бесперебойная работа такой системы требует к себе особенного внимания: точных расчетов и верной установки всех элементов.

Отопление на солнечных батареях

В сущности, солнечные батареи представляют собой фотогенераторы электроэнергии. Как говорят нам законы физики, солнечный свет формирует постоянный ток, влияя на полупроводниковые элементы. А в цепях солнечной батареи появляется напряжение, которое затем подается на объекты. Специальный аккумулятор накапливает энергию, которую потом можно использовать в пасмурные дни.

Система отопления с применением солнечных батарей

Отопление частного дома солнечной энергией при помощи батарей лучше всего ставить на южную сторону крыши, а угол крыши должен быть не менее 30 градусов. Специалисты рекомендуют учесть также наличие дополнительных помех – к примеру, если рядом стоят сооружения или деревья, которые впоследствии могут помешать функционированию системы. Поток лучей солнца должен идти из учета: 1000 кВт/ч на 1 кв.м за год. Солнечная энергия в таком расчете, которую вы получите, будет равняться использованию 100 литров газа.

Некоторые мощные солнечные батареи площадью примерно 4 кв.м могут снабдить среднюю семью, состоящую из 3-х человек, горячей водой. Энергия при этом выработается – 2000 кВт/ч в год.

Солнечная батарея состоит из следующих элементов:

Прозрачная верхняя панель, внутри нее будут циркулировать вода или воздух, сделанная из стекла или пластмассы.
Металлическая зачерненная поверхность, поглощающая теплоэнергию солнца.
Водяной бак или специальный накопительный резервуар, куда идет нагретая жидкость или газ, после чего они поступают в батареи.

Солнечная батарея в разрезе

В солнечные системы отопления частного дома входят такие элементы:

Обыкновенный преобразователь.
Преобразователь постоянного в переменный ток.
Датчик, который регулирует уровень зарядки и разрядки батареи.
Аккумулятор.
Система отбора мощности.

Солнечное отопление загородного дома на батареях применяется, в основном, для того чтобы получить электричество. Поэтому такие батареи будет лучше всего установить там, где используется электрическое отопление, электрообогреватели или теплый пол. Когда вы оборудуете отопление солнечными батареями большой мощности, можно будет снабдить свой дом горячей водой.

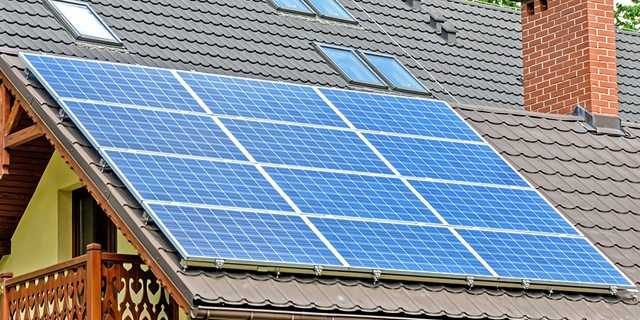

Солнечные батареи приобрели большую популярность в мире

Что касается эффективности такой системы, как отопление дома солнечной энергией от батарей, то этот показатель зависит от множества факторов, основной из которых – это поступающая солнечная энергия. Если ваше жилье располагается в северной широте, то лучше всего использовать совмещенные виды отопления, где солнечная энергия будет лишь дополнением. Это же касается и тех местностей, где наблюдается частая пасмурная погода, так как в такое время мощность батарей будет очень маленькой.

Отопление солнечными коллекторами

Отопление загородного дома от солнца при помощи солнечных коллекторов заключается в том же принципе: солнечная энергия собирается и преобразовывается. Однако в данном случае преобразовывается не электрическая энергия, а тепловая. Так, носитель тепла, который циркулирует в коллекторе, под действием лучей солнца нагревается и после этого передает свое тепло. Продуктивность здесь также зависит от того, какое количество солнечного света.

Система отопления солнечными коллекторами

Бывают такие виды коллекторов:

Работающие на воде или антифризе. Первый тип коллекторов – это плоские коллекторы, которые состоят из абсорбера, который и поглощает солнечную энергию, прозрачного слоя и покрытия с теплоизоляцией.
Работающие на воздушных массах и обеспечивающие воздушное солнечное отопление дома.

Солнечное отопление своими руками – это реально

На сегодняшний день известно несколько способов, как выполнить солнечное отопление дома своими руками. К примеру, можно использовать полиэтиленовую пленку или пластиковые бутылки, однако такая система не будет долго работать эффективно.

Поэтому лучшим вариантом будет приобретение готового оборудования – это эффективно и выгодно. К тому же, стоимость его окупается через короткое время.

</index>Используемые источники:

https://energo.house/sol/solnechnoe-otoplenie.html
https://svoimirukami.lesstroy.net/otoplenie/solnechnoe-otoplenie-chastnogo-doma-svoimi-rukami/
https://oventilyacii.ru/otoplenie/solnechnye-batarei.html
https://x-teplo.ru/otoplenie/doma/solnechnoe-otoplenie-doma.html
https://otoplenie-doma.org/solnechnoe-otoplenie-chastnogo-doma.html

Солнечные коллекторы для отопления дома: реально ли обогреть ими свое жилище
