Трубопроводы из полипропилена, при качественной их сборке, способны прослужить без ремонта до полувека. Популярность коммуникаций из пластика при строительстве индивидуальных домов объясняется, в том числе тем, что монтаж полипропиленовых трубопроводов доступен для самостоятельного выполнения.
Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, природы соединяемых материалов, назначения коммуникаций.
Способы соединения полипропиленовых труб
Все способы монтажа полипропиленовых труб можно разделить на две большие категории. В одну входит сварка материалов путем нагрева органического полимера до температуры расплавления. Ко второй можно отнести все «холодные» способы соединения, за исключением холодной сварки.
- Сварные стыки называются неразъемными. Здесь задействованы процессы диффузии. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка является наиболее прочной, но требует специального инструмента или клея (при холодной сварке). Вторым минусом является невозможность временного демонтажа коммуникаций без разрушения части конструкции.
- Разъемные (резьбовые) соединения выполняют с использованием специальных фитингов. Их используют при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, стыкуя полипропилен с полиэтиленом, с металлическими элементами.
Диффузионная сварка
Различают сварку встык (труба к трубе) и с использованием дополнительных фитингов (муфтовую). Это технологии, основанные на расплавлении полипропилена, которые отличаются нюансами проведения работ.
Диффузионная муфтовая сварка проводится на полипропиленовых трубах диаметром от 16 до 40 мм.
Здесь фитинг служит для поставки дополнительного количества полипропилена, чтобы соединение было надежным.
Для более толстостенных материалов сварку проводят встык, соединяя части трубы непосредственно, без использования дополнительных деталей. Производители полипропиленовых материалов предлагают фитинги полностью из полимерных материалов, комбинированные, с переходом на резьбу для металлических элементов.
Конфигурация фитингов выбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединяющих элементов:
- уголки, тройники, муфты;
- фитинги для соединения элементов одного диаметра, с переходом на другой диаметр;
- полностью полимерные или комбинации полимер-металл;
- с внутренней, внешней резьбой.
Рекомендуем ознакомиться: Где используется ППР (полипропиленовая) труба?
Диффузионная сварка полипропиленовых труб проводится с использованием специального инструмента. Для монтажа потребуется:
- сварочный аппарат или «паяльник» для полипропилена;
- труборез;
- специальный инструмент для зачистки армирования металлом;
- инструменты для снятия фаски со среза
- измерительные линейные инструменты, угольник, маркер, уровень.
Алгоритм соединения полипропиленовых труб муфтовой сваркой следующий:
- паяльник устанавливают на плоской поверхности, разогревают до 260 градусов, в процессе работы не выключают;
- на полотно аппарата устанавливают насадки нужного диаметра, предназначенные для трубы и фитинга;
- армированные алюминием трубы предварительно очищают от металла;
- все срезы обезжиривают, очищают от загрязнений, заусенец, снимают фаску;
- подготовленные части трубопровода физическим усилием насаживают на разогретые приспособления и выдерживают необходимое время;
- снимают одновременно, двумя руками и немедленно соединяют между собой, фиксируют до остывания.
Расплавленный полипропилен смешивается между собой на уровне молекул (процесс взаимного проникновения или диффузия), образуя цельную конструкцию.
Стыковое соединение
Сварка встык основана также на процессе тепловой диффузии полипропилена, но проводится с использованием другого инструмента.
Для соединения полипропиленовых труб методом «встык» понадобится сварочный дисковый агрегат (с центровочным приспособлением), который устанавливают стационарно. Технология используется для монтажа трубопроводов диаметром более 6 см, при достаточной толщине стенки (более 4 мм).
Технология следующая:
- Прогревают соединяемые элементы в закрепленном виде, одновременно прислоняя их к дисковому паяльнику.
- Состыковывают нагретые элементы и удерживают до остывания.
У толстых стенок достаточно «материала» для образования крепкой сцепки. Сварка встык позволяет получить качественные трубопроводы из полипропилена, которые можно на десятилетия спрятать под землю.
Обратите внимание! Требования к срезам для стыковой сварки повышенные, поскольку от полного контакта стенок зависит качество монтажных работ. Срезы проводят строго перпендикулярно оси трубы и параллельно друг другу, очищают от загрязнений, шероховатостей.
Что следует помнить при монтаже горячим способом:
- соединяемые части нельзя проворачивать на паяльнике или при соединении между собой;
- после каждой пайки тефлоновые насадки необходимо очищать от следов полипропилена;
- если оставить грязные насадки до остывания сварочного аппарата, то очистить их, не повредив покрытие, будет невозможно;
- всегда важно центровать соединяемые части по одной оси и выдерживать необходимый угол.
Рекомендуем ознакомиться: Как соединить самому металлопластиковые трубы с полипропиленовыми?
Обратите внимание! Диффузионную сварку следует проводить при температуре воздуха не ниже 10 градусов. Если работы проводятся на улице, то место работы нужно защитить от непогоды. Дождь и ветер критично снижают качество соединения.
Сварка с помощью электрофитингов
Возможна диффузионная муфтовая сварка без использования паяльника. Такое соединение полипропиленовых труб выполняется с использованием специальных электрофитингов, которые берут на себя роль нагревательного аппарата.
Электрофитинг представляет собой полипропиленовый фитинг, в который встроены нагревательные элементы. Контакты их выведены наружу. При монтаже трубопровода достаточно «надеть» такой фитинг на трубу, подсоединить электроды к специальному аппарату.
Обратите внимание! Процессы, происходящие с полипропиленовыми материалами при температурной диффузионной, сварке не отличаются друг от друга, какой бы способ нагрева вы не выбрали.
Холодная сварка
Здесь соединение полипропиленовых материалов основано на химическом «расплавлении». Специальное вещество «полипропиленовый клей» наносят на соединяемые части, выдерживают определенное время. Соединяют фитинг и трубу простым физическим усилием и дают материалу стабилизироваться.
Полученная спайка является менее прочной, чем сделанная при нагреве. По этой причине холодная сварка полипропиленовых коммуникаций используется только для транспортировки охлажденных жидкостей. Однако такой способ соединения полипропиленовых труб освобождает от необходимости задействовать дорогостоящее оборудование.
Разъемные соединения
Резьбовые и обжимные соединения полипропиленовых трубопроводов применяют там, где необходима либо периодическая его разборка, либо требуется соединить материалы разной природы.
Обжимные

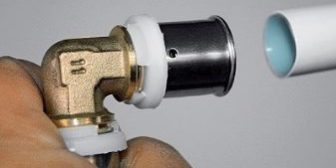

Выполняют с использованием специальных обжимных (цанговых) фитингов и ключей при соединении полипропилена с металлом. Суть метода в том, что полипропиленовая часть монтируется способом обжатия трубы фитингом, противоположная сторона которого представляет собой металлическую резьбу.
Конец полипропиленовой трубы вставляют в фитинг, затягивают соединение специальным обжимным кольцом (или гайкой) и обязательно смазывают для герметичности силиконом. Способ соединения полипропиленовых труб особенно востребован при монтаже отопительных систем, в соединении радиатора и трубопровода.
Рекомендуем ознакомиться: Как сделать сарай из профиля своими руками
Резьбовые
Резьбовые соединения применяют при соединении металла и пластика. Здесь используют специальные комбинированные фитинги, один конец которых полипропиленовый и соединяется муфтовой диффузионной сваркой с аналогичной трубой. Другой конец фитинга с металлической резьбой, к которому прикручивается металлическая часть трубопровода.
Для монтажа соединения пластик-металл потребуются:
- разводные ключи;
- специальные фитинги;
- материал для герметизации стыков;
- муфта-американка и специальный ключ с зацепами.
Соединение двух труб любого типа удобно проводить с использованием специальной муфты с накидной гайкой, которая носит название «американка». Муфта-американка позволяет соединить полипропиленовый трубопровод в местах, где невозможно использование сварочного аппарата.
Резьбовое соединение позволяет легко разобрать конструкцию без повреждения ее узлов. Для герметизации резьбы применяют специальные синтетические нити или льняную паклю, пропитанную краской.
Стыковка полипропилена и полиэтиленовых материалов
Соединение полиэтиленовых и полипропиленовых частей трубопровода может быть востребовано при монтаже холодного водоснабжения. Здесь также используют специально изготовленные фитинги для резьбовых и фланцевых соединений, пайки.
- Первый способ соединения, когда фитинг предполагает сварку с полипропиленовой частью и обжимное соединение с полиэтиленовой трубой.
- Второй способ – соединение фланцевое. Герметизацию фланцевого стыка осуществляют установкой резиновой прокладки.
Необходимость в таком комбинировании возникает, если подводка к дому из полиэтиленовых материалов, а разводка внутренняя из полипропиленовых.
Соединение враструб
Соединение полипропиленовых труб без использования фитингов, резьбы или сварки возможно при монтаже труб диаметром от 50 мм, которые имеют специальное расширение на одном конце. Производитель снабжает уплотнительным резиновым кольцом такое изделие изначально. Сборщику остается только вставить трубы друг в друга.
Стыковка полипропиленовых труб враструб используется повсеместно при монтаже отвода водных стоков, канализации в индивидуальном строительстве.
Соединения полипропиленовых труб должны прослужить дольше 50 лет, обеспечивая при этом герметичность, прочность, надежность. Это обязательное условия для водопровода, канализации, прочих систем обеспечения и отвода. Всем известно, что монтаж можно выполнить собственноручно. Но большинство из этих людей сталкиваются с проблемой потому, что не знают всех тонкостей процесса.
Содержание статьи
Стыковка полипропиленовых труб
Способы монтирования герметичных полипропиленовых соединений разнятся в зависимости от комплекта специализированного оснащения, температуры воздуха окружающей среды, материалов, целевого назначения трубопровода. Существует две технологии состыковки:
- Неразъемный стык. Технология основана на диффузных процессах. Предполагается сплавление однородных материалов, которые соединяясь воедино, обеспечивают целостность конструкции на молекулярном уровне. В результате образуется монолит, который не позволяет в последствие произвести демонтаж системы неразрушающими методами.
- Разъемный стык. Технология сочленения предполагает использование фитингов. Этот метод позволяет демонтировать конструкцию при необходимости, и сохранять элементы целыми для последующей сборки. Особенность – необходимость обеспечить герметичность шва металла с полимером.
Каждый технологический процесс имеет ряд особенностей, достоинств и недостатков. Поэтому применяются они по необходимости в различных типах систем и конструкций.
Диффузная сварка
Данный способ позволяет соединить трубки диаметром 16-40 мм. Применяются специальные муфты, конструкция которых предполагает запас полипропилена, необходимый для пайки. Производители изготавливают муфтовые элементы с резьбой, а также металлическими вкладышами для перехода с пластика на металл.
Ассортимент этих узлов включает переходники:
- уголки, тройники, муфты;
- переходники с выходами для подключения с переходом на иной диаметр;
- монолитные и сборные конструкции (с полимера на металл);
- резьбовые (с внешней и наружной нарезкой).
Для монтажа соединения труб из полипропилена и переходников на железную трубку потребуется специальный сварочный аппарат. Цельность спаянного участка обуславливает диффузное проникновение молекул одного из элементов в структуру другого, и наоборот.
Стыковое соединение
В основе процесса скрепления лежит процесс теплового диффузного движения молекул. При этом сочленение производится по принципу стык в стык, для чего применяется иной тип профессионального оборудования. Особенность – требования к размерам. Диаметр должен быть более 60 мм, а толщина стенки – от 4 мм. Технологически работы состоят из трех этапов:
- Стыки соединяют, удерживая их неподвижными относительно друг друга.
- Место сочленения нагревают специальным дисковым паяльником до расплавления соединяющихся поверхностей.
- Выдерживают конструкцию в таком виде, пока стыковочная масса не станет однородной (остынет до температуры окружающей среды).
В результате образуется целостная система, не поддающаяся коррозии, гниения, воздействия паразитов и агрессивной среды. При наличии дискового паяльника работу можно выполнить своими руками. Кроме режущего и измерительного инструмента никакого дополнительного оснащения не требуется.
Особенностями технологии являются:
- срезы, перпендикулярные оси трубопровода, или параллельные друг другу;
- отсутствие любых смещений сочлененных узлов в течение процедуры плавления и схватывания;
- торцевые поверхности обязательно зачищаются и обезжириваются, обдуваются от пыли и стружки.
Если требуется сформировать угол, срезы должны быть такими, чтобы не образовывалось видимых щелей и зазоров.
Сварка с помощью электрофитингов
В данном случае спайка происходи по тому же принципу молекулярной диффузии. Но теперь элементы соединяются при помощи электрической муфты. Для выполнения работ используются специальные элементы с выводами для подключения к бытовой электрической цепи с напряжением 220 Вольт.
Это дает возможность работать на дому без использования специализированного оборудования. Соединение полипропиленовых труб фитингами предполагает, что последние сами являются нагревательными элементами. Электрофитинг изготовлен из полипропилена, который также приваривается к частям трубопровода, что обеспечивает герметичность.
Особенность этого метода скрепления, как и прочих, заключается в том, что материалы трубопровода и электрофитинга должны быть одного типа. Только при таком условии возможна диффузионная спайка на молекулярном уровне. Альтернативой этой технологии является холодная сварка.
Холодная сварка
Этот способ несет в себе ограничение. Система может эксплуатироваться для транспортировки холодных жидкостей. Все дело в том, что вместо нагрева сварного шва, выполняется склейка. На поверхности муфты и срезов наносится специальный клейкий состав, который, вступая в реакцию, расплавляет материалы.
Плюс – отсутствие специальных механических и электрических элементов и приспособлений. Минус – невозможность использования для системы подачи горячей воды, а также менее выдающиеся характеристики по прочности спайки стыкового соединения. Но это самый недорогой способ, доступный для тех, кто выполняет монтаж собственными руками.
Разъемные соединения
Крепления при помощи резьбы и обжимных устройств необходимы для того, чтобы сочленять различные материалы. Если это полипропилен разной структуры и маркировки сварная состыковка невозможна.
Соединения полипропиленовых труб без пайки бывают двух видов:
- С резьбой – предполагается переход с железа на пластик. Используемый фитинг состоит из двух частей. Одна из них – пластмассовая муфта, которая приваривается к пластиковому концу. Вторая – из металла с резьбой, которая прикручивается в железному торцу трубопровода.
- Обжимные – холодный метод, который не предполагает применения сварных технологий. Суть в том, что обжимной фитинг имеет зажимную часть с одной стороны. Здесь цанга обхватывает пластиковый участок трассы. С другой стороны имеется резьба для герметизации при переходе на железную трубу.
Под специальную прижимную гайку заводят пластик, который прижимается при затягивании по часовой стрелке. Герметичность достигается при помощи силикона, которым обмазываются контактирующие поверхности.
Этот способ имеет преимущество, связанное с целостностью и герметичностью при температурных перепадах. Эта особенность позволяет применять его для подключения радиаторов отопления к трубопроводу, идущему от отопительного котла. Но если нужно сочленить полипропилен с полиэтиленом, технология меняется.
Это необходимо при монтаже трубопровода холодного водоснабжения и линий отвода. Методологии предполагают применение резьбового, сварного и фланцевого метода. Последний применим в системах без давления, например, канализация. Уплотнителем служит резиновая прокладка. А на резьбу наматывается специальная лента или пакля.
Заключение
Подытожив все вышесказанное можно сделать вывод, что любая комбинация может быть соединена между собой. Главное, применить верный способ монтажа и герметизации. Не все работы доступны в домашних условиях без применения специального оборудования и приспособлений. Приходится тратить деньги на их приобретение, что не всегда целесообразно. Выход – нанять бригаду квалифицированных работников.
Так, сварные швы выполняются с использованием нагревательных сварочных аппаратов. Это дорого. Можно применить клеевой способ. Клейкие составы стоят дешево, и купить их может любой. Но они не могут быть применены при переходе на металл. Для железных труб применяются исключительно резьбовые способы крепления.
Но резьба не позволяет добиться герметичности сочленений между полипропиленовыми участками трассы, и соединить их с полиэтиленом. В последнем случае используются фланцы. Но по трубопроводу нельзя будет пускать жидкость под давлением. Это способ монтажа дренажных, сливных и канализационных систем.
В любом случае работа не самая сложная, и проблему всегда можно решить, даже если речь идет об отоплении или подаче теплой воды от бойлера, централизованной муниципальной системы.
<index>
Такой современный конструкционный материал, как полипропиленовые трубы, отличается сроком службы до 50 лет. Срок эксплуатации изготавливаемых с его применением систем и конструкций, кроме качества материала, во многом зависит от правильного выбора способа соединения деталей и грамотного монтажа.
Способы соединения полипропиленовых труб
Монтажные соединения полипропиленовых труб по конструктивному признаку подразделяются на разъемные и неразъемные. И те и другие в равной степени используются в трубопроводах различного назначения – для водопровода и газоснабжения, в технологических промышленных системах.
Разъемные или разборные типы соединения, позволяющие обойтись при монтаже без сварки, применяют при стыковке труб малых диаметров или изделий из разнородных материалов – полипропилена с полиэтиленом или с металлическими деталями трубопровода. Основным типом такого метода сборки является резьбовое с применением фитингов.
Преимущественно применяются неразъемные соединения, получаемые методом термической сварки или пайки. Такие стыки, называемые «горячими», отличаются прочностью и герметичностью, но для их выполнения требуются специальный инструмент и профессиональные навыки, а ремонт в случае необходимости является более трудоемким и дорогостоящим.
Отдельной категорией можно считать неразъемные соединения, получаемые методом «холодной» сварки с применением специальных клеев.
Соединение труб посредством фитингов.
Диффузионная сварка
Неразъемное соединение, обеспечивающее требуемые прочность и герметичность, осуществляется расплавлением кромок стыкуемых между собой элементов с помощью специального паяльника и сборкой их в единую конструкцию. При нагреве до температуры плавления происходит диффузионное соединение полипропилена на молекулярном уровне. По технологии выполнения различают сварку муфтовую и встык.
Для труб малых диаметров (16-40 мм) используют диффузионную муфтовую сварку, при которой переходным элементом для соединения служат полипропиленовые или комбинированные фитинги, обеспечивающие полное сплавление по сечению соединяемых деталей. Этим методом в трубопровод устанавливаются угольники, тройники, переходы между трубами различного диаметра. Производится установка в них металлических элементов.
При монтаже важно обеспечивать соосность элементов между собой или требуемый угол наклона осей, равномерность зазора между кромками, заданные технологией режимы нагрева и выдержки. В комплект для профессиональной сварки полипропилена, кроме паяльника или аппарата для сварки, входят труборез и фаскорез, специальные приспособления для подготовки к сварке армированных труб, набор мерительного инструмента.
Стыковое соединение
Сварку полипропиленовых труб методом «стык в стык» применяют при диаметре свыше 60 мм и толщине стенки от 4 мм. Диффузионное соединение происходит по всему сечению элементов, для чего необходимо обеспечить их равномерный нагрев. В этом случае применяют стационарные сварочные дисковые аппараты, в которых нагревательным элементом служат сменные насадки с тефлоновым покрытием для защиты от прилипания полипропилена.
Соединяемые детали закрепляют в центровочном устройстве, обеспечивающем их соосность, и подводят к дисковому паяльнику, который нагревается с обеих сторон и обеспечивает равномерное увеличение температуры обоих стыков. При достижении температуры расплавления нагреватель отводят от зоны сварки, а детали поджимают и удерживают до полного остывания.
Температура нагрева и усилие сжатия должны распределяться строго по оси трубопровода, поэтому при нагреве и стыковке детали нельзя проворачивать.
Сварка с помощью электрофитингов
Данный метод позволяет выполнять термическую сварку полипропилена без применения специального оборудования. Спиральный нагревательный элемент с выведенными наружу контактами встроен в тело полипропиленового электрофитинга. После установки на трубопровод контакты фитинга подключаются к источнику тока, нагрев спирали обеспечивают достаточную для расплавления в зоне стыка температуру.
В номенклатуру выпускаемых производителями электрофитингов входит полный набор элементов для монтажа полипропиленовых трубопроводов – прямые соединительные муфты, отводы с углом 45 и 90°, тройники, переходы и заглушки.
Холодная сварка
Термин «холодная сварка» не совсем соответствует используемому в этом методе механизму соединения деталей. Требуемые по условиям эксплуатации характеристики прочности и герметичности стыка обеспечиваются применением специальных полимерных клеев с высокой степенью адгезии к соединяемым материалам.
Получаемое в процессе полимеризации соединение по механическим свойствам и термостойкости уступает выполненным с помощью термической сварки, поэтому область его использования ограничена системами холодного водоснабжения. Преимуществом метода является простота монтажа и отсутствие специального оборудования.
Разъемные соединения
Разъемные соединения полипропиленовых трубопроводов выполняют в случае необходимости периодической разборки узлов для осмотра, обслуживания и ремонта либо при скреплении полимерных и металлических элементов. Для этого типа сборки характерна большая, чем для неразъемных элементов, вероятность нарушения герметичности при эксплуатации, поэтому для них ограничены рабочие давление и температура среды. На практике используются два типа разъемных соединений – обжимные и резьбовые.
Разъемное соединение трубопровода.
Обжимные
Обжимные, или цанговые, соединения выполняют при сборке полипропиленовых труб с металлическими элементами. Необходимое уплотнение достигается плотным прижатием к трубе обжимных колец при закручивании гайки. Дополнительную плотность обеспечивает силиконовый герметик.
Номенклатура обжимных фитингов включает весь стандартный набор этих элементов – муфты, отводы, тройники и переходы, а применяется метод при монтаже систем горячего водоснабжения и отопления.
Резьбовые
В резьбовых соединениях применяются различные конструкции и типоразмеры полипропиленовых, комбинированных или металлических фитингов. Герметичность при сборке обеспечивается уплотнительными прокладками, уплотнительной лентой или льняной паклей, а также контролем усилия затяжки накидных гаек.
Стыковка полипропилена и полиэтиленовых материалов
Необходимость такой стыковки возникает при подключении внутренних систем дома или здания из полипропиленовых труб к магистральным наружным сетям, выполненным из полиэтилена.
Соединение в раструб.
Метод термической сварки разнородных полимеров применяется редко, для таких узлов используют оба типа разъемных соединений – обжимные и резьбовые – или фланцевые для труб диаметром 50 мм и выше.
Соединение враструб
Для безнапорных трубопроводов в системе канализации или сбора сточных вод достаточным для обеспечения плотности является соединение полипропиленовых труб враструб. Такие трубы с одной стороны имеют расширение, в которое через уплотнительную резиновую манжету вставляется стыкуемая труба. Монтаж отличается простотой, но при сборке следует избегать переломов и несоосности труб.
Способ без пайки
</index>
Полипропиленовые трубы давно завоевали у потребителя большую популярность. В отличие от металлических вариантов полипропиленовые трубы значительно легче по массе, а методы соединения такого вида коммуникаций не требуют навыков работы со сварочным аппаратом и металлорежущим инструментом, как в случае с железными трубами.
Особенности
Как и при работе с любым другим видом сантехнических коммуникаций, монтаж полипропиленовых труб имеет ряд особенностей.
- При стыковой сварке стенки не должны быть толще 4 мм. Стыкующиеся поверхности должны быть отторцованы, при этом должна соблюдаться строгая параллельность соединяемых элементов. При стыковке рекомендуется использовать специальные направляющие.
- Так как нарезку резьбы на полипропиленовой трубе сделать нельзя, для резьбовой стыковки применяют резьбовые фитинги, а для герметичности соединения используют уплотнитель и тефлоновую ленту.
- При сварке полипропиленовых труб нужно обязательно проветривать помещение. При отрицательной температуре в помещении нельзя проводить подобный вид работы, так как стыковка при недостаточном нагреве элементов не гарантирует герметичность соединения.
- При сварочных работах с полипропиленовыми трубами необходимо нагреть паяльник до нужной температуры и установить его на подставку. При работе следует соблюдать технику безопасности, так как речь идет о высокой температуре, составляющей 260 С.
Для качественного соединения элементов необходимо выдерживать то время плавления, которое требуется для определенного диаметра трубы.
Ниже приведены значения диаметров и временных интервалов.
- 16 мм – 5 сек;
- 20 мм – 6 сек;
- 25 мм – 7 сек;
- 32 мм – 8 сек;
- 40 мм – 12 сек;
- 50 мм – 24 сек;
- 63 мм – 40 сек.
Что необходимо?
Для монтажа полипропиленовых труб понадобятся специальные инструменты для резки и соединения элементов.
В перечень инструментов входят такие приспособления, как:
- труборез;
- сварочный аппарат;
- зачистка;
- клеевой пистолет;
- маркер для разметки;
- соединительная часть и рулетка.
Труборез для полипропиленовых труб лучше использовать профессиональный – такой инструмент гарантирует надежность и идеально ровный срез, он не допустит образования заусенцев на срезаемой поверхности. При выборе трубореза стоит учитывать такой важный параметр, как минимальный и максимальный диаметр трубы. Инструмент стоит выбирать с лезвием только из легированной стали.
Сварочный аппарат ручного типа должен иметь терморегулятор и плиту для нагрева, имеющую отверстия для установки насадок. К сварочному аппарату нужен парный комплект насадок с тефлоновым покрытием. Его следует выбирать из известных марок, зарекомендовавших себя на рынке, так как инструмент сомнительных производителей в процессе эксплуатации может выйти из строя, что остановит всю работу.
Зачистки бывают ручными и в виде насадки на дрель.
- Для зачистки наружного слоя используются муфты с внутренними ножами (шейверы). Под диаметр трубы, которая зачищается, подбирают нужную муфту. Также используют двусторонние муфты, которые позволяют работать с разными диаметрами. Чтобы зачистить внутренний слой трубы, берут зачистку-торцеватель, у которой ножи находятся внутри. Трубу вставляют в инструмент и несколько раз проворачивают.
- Зачистки в виде насадок на дрель отличаются от ручных вариантов только наличием стержня, который вставляется в патрон инструмента.
Клеевой пистолет можно использовать в качестве альтернативного варианта другим видам соединений. Этот инструмент обладает двумя преимуществами: клееные швы по надежности почти не уступают сварным и другим соединениям, а клей быстро схватывается. Такие соединители прекрасно скрепляют фасонные части и другие элементы.
Способы
Существует несколько способов соединения полипропиленовых коммуникаций. Выбрать, какой способ использовать, зависит от разновидности ПП-труб и их назначения.
Холодная сварка основана на склеивании элементов специальным клеевым составом. Он наносится на части, которые нужно соединить. Сначала склеиваемые поверхности требуется обезжирить. После нанесения клея выжидают некоторое время и соединяют трубу с нужным элементом. После короткого промежутка времени (примерно 20 минут) соединение стабилизируется и будет надежным.
Соединение с использованием стальных или чугунных фитингов. Такой способ подходит для трубопроводов с небольшим диаметром. Обычно фитинги устанавливают на изгибах и разветвлениях коммуникаций. В состав фитинга входят такие элементы, как крышка, втулка и зажимное кольцо, которое располагается в гнезде изделия. Труба фиксируется при помощи входящего в конструкцию фитинга фальцевого кольца.
Во время соединения фитингами нужно соблюдать пошаговый план действий:
- разрез труб должен быть выполнен под прямым углом;
- нужно устранить на соединяемой поверхности все заусенцы;
- затем требуется установить гайку с фитинга на трубу и надеть на нее зажимное кольцо;
- после этого требуется вставить трубу в фитинг и закрепить соединение зажимным кольцом и гайкой.
Соединение с использованием фланцев считается очень надежным, выдерживает большие температуры и высокое давление. Такой способ используется в том случае, когда нужно соединить полипропиленовые трубы, не прибегая к сварке. Для соединения используются болты, которые вкручиваются в резьбу фланца.
При соединении фланцами необходимо соблюдать следующие правила монтажа:
- на месте соединения трубы необходимо сделать срез, избегая появления заусенцев;
- прокладка, которая устанавливается на срез, должна иметь выступ 15 см;
- на фланец ставят прокладку и соединяют с другим фланцем, установленным на другой соединяемой трубе;
- устанавливать прокладки нужно таким образом, чтобы их сечение не прикасалось к болтам;
- более одной прокладки на фланец устанавливать нельзя, так как это снизит герметичность.
Соединение с использованием муфт. Для соединения муфтами на трубах нужно сделать резьбу для их последующего монтажа и для герметичности соединения намотать на нее немного пакли. Соединяемые края следует ровно обрезать и отметить маркером место установки муфты. Затем нужно нанести на муфту смазку и установить ее на трубу, на ранее отмеченное место.
Сварка относится к горячему способу соединения. Этот вид соединения является одним из самых надежных, а его суть заключается в расплавлении полипропилена специальным аппаратом под действием температуры 260 С. Разогретые до нужной температуры элементы плотно прижимают друг к другу, а после того, как они остынут, образуется надежное соединение. Время после соединения до окончательной полимеризации полипропилена займет 20 минут.
Перед тем как приступить к соединению посредством сварки, нужно убрать все неровности и заусенцы, а если труба имеет прослойку из фольги, то ее обязательно следует обработать зачисткой-торцевателем.
При соединении методом сварки следует соблюдать следующую последовательность действий:
- включить сварочный аппарат и разогреть его до температуры 260 С;
- на соединяемые пропиленовые трубы нужно надеть насадки аппарата – делать это нужно очень быстро;
- когда свариваемые элементы начнут плавиться, их вынимают из аппарата;
- соединяют расплавленные элементы друг с другом путем крепкого прижимания на протяжении 15 секунд;
- соединенным элементам для полного схватывания нужно дать полимеризоваться – это обычно занимать около 20 секунд.
Распространенные ошибки при соединении методом сварки:
- смещение элементов при сварке в момент их нагрева;
- при стыковке элементов их нельзя поворачивать – в противном случае шов получится ненадежным;
- при сваривании кранов не было учтено расположение вентилей, и они не могут свободно двигаться.
ПНД- или ПВХ-труба может быть соединена при помощи пайки. Особенно это актуально для полиэтиленовой конструкции.
Как соединить?
В том случае, когда нужно соединить полипропиленовую трубу с металлической, можно использовать резьбовой метод соединения. Для этого понадобятся специальные фитинги, один конец которых гладкий, а на второй нанесена резьба под металлическую трубу. При таком виде соединения диаметр трубы не должен быть более 40 мм.
Резьба на фитинге может быть как внешней, так и внутренней. Гладкая поверхность, находящаяся с обратной стороны, нужна для приваривания пластиковой трубы. Для герметичности в основном используется льняная пакля, пропитанная олифой.
Паклю следует накладывать максимум на два витка и по направлению резьбы.
Последовательность действий при резьбовом способе монтажа:
- под прямым углом производят срез трубы, ее конец смазывают солидолом, а затем наносят резьбу при помощи резьбонарезного инструмента;
- с резьбы удаляют всю стружку и герметизируют стык паклей;
- на резьбу трубы прикручивают фитинг;
- противоположный гладкий конец муфты приваривают к полипропиленовой трубе.
Соединить полипропиленовые трубы можно как посредством сварки, так и холодным способом. Большее предпочтение отдают первому варианту, так как он считается самым надежным и долговечным.
Сварное соединение
До начала сварки полипропиленовые трубы и фитинги к ним нужно обработать обезжиривающим раствором, а затем дать им высохнуть – лишь после этой процедуры можно приступать непосредственно к сварке. Подобная подготовительная работа необходима для любого типа ПП-труб за исключением тех, что армированы фольгой. У армированной трубы зачистку среза делают специальным зачищающим инструментом (шейвером), в который вставляется нужный конец трубы и несколько раз проворачивается. После зачистки верхнюю часть трубы нужно обезжирить.
На трубе необходимо поставить метку маркером, отметив нужное расстояние для вдавливания ее в фитинг. Затем конец трубы нужно насадить на дорн и вставить фитинг в гильзу сварочного аппарата. Все действия следует делать очень быстро и четко. После этого греют соединяемые элементы строго отведенное время.
После того как свариваемые элементы расплавятся, их нужно снять с насадок и быстро вдавить трубу в фитинг. Для соединения требуются некоторые силы, так как свариваемые элементы нужно плотно вдавливать и держать их в таком положении некоторое время. Больше 20 секунд зажимать стыкующиеся элементы не стоит, так как этого времени вполне достаточно для их прочного схватывания. После соединения нужно обязательно дать остыть несколько минут.
Соединение полипропиленовых труб с металлопластиковыми вариантами
В этом случае надежным способом соединения считается муфтовый. Для монтажа дополнительно понадобятся два ключа разводного типа, герметик и пакля.
Последовательность действий при соединении полипропиленовой и металлопластиковой трубы:
- разъемный элемент разбирается на две части;
- на часть с наружной резьбой нужно намотать паклю и промазать ее силиконовым герметиком;
- на второй фитинг также наматывается пакля, и все смазывается силиконом;
- части соединения нужно скрутить между собой сначала вручную, а потом дотянуть разводным ключом.
Спаять или сварить трубы в домашних условиях совсем несложно, если учитывать рекомендации.
Советы
- Для того чтобы сварочный шов в месте соединения полипропиленовой трубы был прочным, соединяемые элементы должны быть одинакового химического состава, из которого состоит полимер. Поэтому стоит закупать трубы одного производителя.
- Сварку удобнее всего осуществлять в удобном и просторном месте, которое позволит собрать сразу несколько элементов коммуникаций. Потом останется их только закрепить на нужном месте.
- При использовании сварочного аппарата настоятельно рекомендуется использовать специальные перчатки – они уберегут руки от ожогов.
- Инструмент для монтажа стоит выбирать качественный – из проверенных марок.
Если монтаж разовый, то нецелесообразно его покупать – намного дешевле обойдется аренда необходимого оборудования.
О том, как сделать сварочный аппарат для полипропиленовых труб своими руками вы можете узнать, посмотрев видео немного ниже.
Содержание
Методы стыковки труб из полипропилена
Если стоит задача обустроить отопление пластиковыми трубами малого диаметра (до 63 мм), на практике способов соединения таких труб существует два:
- раструбная сварка – в данном случае один предварительно расширенный конец трубы помещают в другой;
- муфтовая сварка – здесь концы двух элементов соединяются между собой при помощи муфты.
В случае стыковки труб с большим диаметром (от 63 мм) прибегают к использованию стыковочной сварки. Этот метод монтажа не требует дополнительных соединяющих элементов, сохраняя отличную степень фиксации труб. Также можно применять и подходящие по размеру фитинги (муфтовая сварка). При наличии труб с диаметром 40 мм удобнее применять ручную сварку, а вот элементы большего размера принято состыковывать при помощи специального аппарата, который предварительно осуществляет центровку.
Непосредственно перед началом монтажа отопительной системы стоит еще раз тщательно продумать весь процесс сборки трубопровода. Это позволит избежать в момент работы нежелательных нюансов, которые влияют на итоговое качество сборки отопительной системы.
Схема процесса соединения полипропиленовых труб
Здесь мы обозначим основные нюансы того, как следует производить соединение пластиковых труб отопления:
- Оптимальное время нагрева паяльного аппарата 5 секунд.
- Рекомендуемая температура плавления полипропилена 270°С. Данного параметра можно добиться при помощи специального тумблера, установленного на сварочном аппарате.
- Следует отметить, что технология стыковки труб системы отопления будет изменяться в зависимости от места и времени года. Так, в период минусовых температур либо при монтаже отопительной конструкции вне помещения время нагревания трубы паяльника следует немного увеличить или поднять температуру для плавки полипропиленовых изделий.
- В случае стыковки труб большего диаметра время расплавления материала также несколько увеличится.
- Рекомендуемое время фиксации элементов большого диаметра между собой после их нагрева составляет от 30 секунд и более.
Далее необходимо подробно рассмотреть, собственно, технологию пайки труб из полипропилена:
- После достижения необходимой температуры, на насадки паяльника для полипропиленовых труб – для наружного и внутреннего размера поперечного сечения труб – одновременно надевают и разогревают стыковочные детали (муфта, труба).
- В момент нагревательного процесса на отопительных элементах формируются «отбортовки».
- По итогу нагревательного процесса с насадок снимаются обе части и состыковываются между собой путем равномерного несильного надавливания на них с обеих сторон в сторону друг друга и фиксации в таком положении. Какие-либо вращения и лишние движения во время соединения элементов недопустимы, так как это может нарушить получившийся шов.
- Соединенные элементы следует удерживать на протяжении 30 секунд для более надежного сцепления частей отопительной системы. Необходимо добавить, что бортик должен быть ровным по всей длине соединения.
После полного остывания соединенные детали готовы к использованию.
Параметры сварочного процесса
Пути состыковки труб из металлопластика и PEX-труб
Металлопластиковые элементы и PEX-трубы зачастую состыковывают при помощи одного и того же метода. Здесь мы подробно опишем технологию монтажа теплопровода из вышеупомянутых материалов.
Соединение металлопластиковых труб проводится двумя способами:
- с применением компрессионных фитингов;
- с применением пресс-фитингов (опрессовка труб отопления).
Стыковка труб компрессионными фитингами
Данный вид фитингов более удобен в работе. Компрессионные фитинги могут быть использованы и для сборки систем водоснабжения холодного типа. Монтаж трубопровода, проводящего горячую воду, также осуществляется строителями при помощи упомянутых фитингов.
При сборке вышеназванных трубопроводов необходимость в специальном оборудовании для сшивания металлопластика и полипропилена отпадает. Для того чтобы соединить между собой части труб потребуются лишь пара гаечных ключей и ножницы-секатор.
Соединение элементов отопления производится согласно следующему алгоритму действий:
- Изначально на конец трубы со стороны стыковки помещается обжимная гайка.
- Далее за гайкой следует надеть кольцо разрезного типа, при этом край кольца необходимо разместить на расстоянии 1 мм относительно среза трубы.
- Затем труба насаживается до упора и закрепляется на штуцере фитинга. При этом снятие фаски с трубы не требуется.
- Обжимную гайку устанавливают посредством гаечных ключей.
Части компрессионного фитинга и порядок сборки
При зажатии гайки прилагать излишние усилия не рекомендуется, так как высока вероятность прорезки трубы.
Стыковка труб с применением пресс-фитингов
Фитинги прессового типа для металлопластиковых труб, а также сшитого полипропилена дают возможность надежно соединять части отопительной системы. К сожалению, такая конструкция в дальнейшем не сможет быть разъединена. Для выполнения монтажа таким способом потребуется применение специального пресс-инструмента.
Для того чтобы соединить названные ранее элементы отопления при помощи фитингов, следует придерживаться следующей инструкции:
- На конец трубы необходимо надеть гильзу зажимного нарезного типа.
- Затем в трубу до упора помещается расширитель с нужным поперечным сечением.
- Рукоятки расширителя не спеша соединяют между собой и фиксируют в таком положении на непродолжительное время.
- Штуцер фитинга вставляется в трубу. Благодаря своему уникальному молекулярному составу, трубы подвергнуться усадке, что поможет плотно зафиксировать фитинг с трубой.
- Трубу при помощи ручного или гидравлического пресса надежно запрессовывают на фитинге.
Опрессовка при помощи специального инструмента
Особенности монтажа полипропиленовых труб
Установка дополнительного оборудования
При установке полипропиленовых труб необходимо учитывать фактор температурного расширения
Это важно на системах отопления и на водопроводах с горячей водой. Для этого необходимо установить компенсаторы на пропиленовые трубы
Основные функции компенсаторов:
- Поглощение температурных перепадов и сильных скачков давления в системе отопления и водоснабжения.
- Сохранение целостности всей системы.
- Увеличение надежности пластикового трубопровода.
Можно также различать компенсаторы по материалу, из которого они изготовлены.
Можно использовать металлические компенсаторы, они бывают:
- компенсаторы осевые сильфонные КСО;
- компенсаторы сильфонные ОПН;
- компенсаторы сдвиговые (КСС);
- компенсаторы поворотные (КСП);
- компенсаторы универсальные (КСУ).
Универсальные компенсаторы обычно устанавливают на небольшие конструкции.
Бывают устройства с гибким соединением, сделанным из эластичных материалов. Наиболее часто используются П- и Г-образные конструкции, а также петлеобразные компенсаторы и «змейки».
Компенсаторы: петлеобразный (слева) и П-образный (справа)
Резьбовое соединение с металлическими трубами (американка)
Соединение пластиковых труб с помощью нарезного метода не обеспечивает большой прочности соединения. В этом случае большую герметичность дает сварка элементов такой конструкции. Если избежать резьбового соединения невозможно по каким-то причинам, то вполне подойдут американки для полипропиленовых труб.
Это особый разъемный комбинированный фитинг, который с одной стороны имеет металлическую резьбу, а с другой полипропиленовое основание. С одной стороны он будет прикручиваться к металлу, а с другой привариваться к пластику.
Американки можно использовать несколько раз
Использование фланцев
Такое соединение выполняется с помощью переходных втулок, приваренных к торцам, или накидных стальных фланцев (профильных и гладких) с резьбой на одной стороне. Их устанавливают без сварки. Из достоинств отмечается высокая надежность стыков, выдерживающих высокую температуру и давление до 16 атм. Соединение может выполняться на трубопроводе разных диаметров от 2 до 120 см.
Стыковку начинают с натягивания фланца на трубу и надевания резиновой прокладки. Ее устанавливают на расстоянии не более 10 мм от торца. Фланец придвигается к прокладке, аналогично подготавливают другую трубу
Болты затягивают осторожно, чтобы не треснул пластик
Фланцевое соединение пластиковых труб
Сварка полипропиленовой трубы с фитингами
Основные этапы:
- подготовка необходимого инструмента.
- составление плана трубопровода.
- нарезка труб.
- сварки труб и фитингов.
Фитинги и фурнитура обычно крепятся к пластиковым трубам при помощи сварки. Для этого потребуется специальный паяльник с несколькими насадками, подходящими по размеру к диаметрам трубы и фитингам. Перед началом сварки потребуется зачистить в область входа фитинга в нее. Для этого снимается алюминиевая фольга, если используется труба с алюминиевым слоем.
Пайка полипропиленовой трубы с фитингом
Затем фасонные части для полипропиленовых труб и сама труба равномерно разогреваются паяльником с соответствующей насадкой и соединяются друг с другом.
При склеивании частей трубы и фитингов нужно избегать вращений деталей. Спайка элементов должна быть надежно зафиксирована на момент их остывания. Иначе соединение будет не герметичным и даст течь во время эксплуатации.
При комбинированном соединении с металлическим водопроводом потребуется другой способ соединения, включающий в себя и сварку, и резьбовое соединение. Обычно такое комбинированное соединение требуется при подсоединении сантехнического оборудования.
Прежде всего, перед началом работ следует отключить стояки и сбросить воду в системе. После этого производится демонтаж старого водопровода.
Чтобы ускорить демонтаж старого водопровода можно просто использовать болгарку – порезать старые металлические трубы на куски.
Подробно процесс пайки представлен на видео ниже.
После завершения демонтажных работ необходимо снять старые вентили, прочистить тросиком часть линии водопровода, идущую до стояка и приступить к установке нового вентиля. Это поможет избежать затора в водоснабжении на этом старом участке водопровода.
Перед установкой необходимо поставить фильтр на смеситель. Это продлит срок его эксплуатации стиральной машинки, которая может быть подключена к системе подачи воды в этом месте.
После всего этого можно устанавливать комбинированный фитинг. Металлическая часть с резьбой присоединяется к смесителю, а пластиковая приваривается к трубам.
Сварка и монтаж отдельной части системы трубопровода
При пайке водопроводной магистрали из полипропилена всегда стараются проводить монтаж отдельных участков водопровода в месте с большим свободным пространством и на удобной высоте. Для этого вам понадобятся основные инструменты, чертеж магистрали и правильный порядок проведения работ.
Обычно сторона наиболее трудная для спайки расположена на стене с двумя угловыми фитингами, поэтому ее сваривают в первую очередь и закрепляют на клипсы или дюбельные муфты. После от угловых фитингов проводят дальнейший монтаж участков линии, переходя к паяльным работам непосредственно около стен. Для удобства монтажа необходимо заранее предусмотреть место для установки паяльника на подставку или организовать его подвешивание.
Используемые источники:
- https://infotruby.ru/polipropilenovye/soedinenie-trub
- https://vodatyt.ru/plastikovye-truby/metody-soedineniya.html
- https://vodasovet.ru/vodoprovod/soedinenie-polipropilenovyh-trub
- https://stroy-podskazka.ru/truby/polipropilenovye/metody-soedineniya/
- https://mr-build.ru/newsanteh/soedinenie-polipropilenovyh-trub.html
