Смеситель для теплого водяного пола

Обустройство современных домов требует монтажа новых, более эффективных отопительных систем, к одной из которых относится установка «теплый пол». Сегодня среди всего многообразия подобных обогревательных узлов можно выделить электрические и водяные блоки, отличающиеся видом нагревательного элемента. Основной функцией последних является равномерное распределение теплоэнергии в помещении посредством циркуляции горячей воды по предварительно проложенному контуру. А для эффективности работы всей установки понадобится смеситель для теплого водяного пола.

Если же для традиционного обогрева с помощью радиаторов требуется температура 80-90°С, то для напольного отопления она должна быть гораздо ниже – примерно 30-40°С, чтобы было комфортно находиться на полу без риска получить ожоги. Именно с помощью смесительной группы удается создать наиболее оптимальные условия для полноценной функциональности скрытых нагревателей.

Смесительный узел теплого пола – незаменимая составляющая водяных обогревательных блоков. Аппараты подобного действия дают возможность для того, чтобы подключить коллекторную установку, которая обеспечивает необходимое смешение воды разных температур для создания комфортных условий в помещении. Однако, применение такого прибора как самостоятельного регулировочного агрегата также не исключено.

Трубопровод оборудуют небольшим насосом, посредством которого обеспечивается принудительная циркуляция теплоисточника по контуру. Эти аппараты, в большинстве своем, имеют дросселя питания, состоящие из двух и трех ходов. Они нужны для создания постоянного добавления холодной воды из обратки в теплоноситель.

С этой статьей читают: Как выбрать циркуляционный насос для отопления частного дома

Внутреннее оборудование, оснащенное узлом смешения для теплого пола, обладает рядом положительных качеств, делающих этот блок еще эффективнее и популярнее. К его основным достоинствам можно отнести:

1. Экономичность. В отличие от электрических скрытых обогревателей, водяные, оснащенные смесительным узлом для теплого пола, позволяют сэкономить до 50% электроэнергии.
2. Безопасность.  Люди попросту не помнят о том, насколько высока температура нагревательного устройства, что нередко приводит к сильным ожогам, не говоря уже о том, что такая ситуация очень опасна для детей. Применение специального термосмесителя позволяет избежать подобных неприятностей и оградить себя, а также своих близких от опасности.
3. Долговечность. Монтаж такого нагревательного блока – дело экономически выгодное, по сравнению с другими идентичными по функциональности приборами. И если провести его укладку по всем правилам, то он прослужит вам как минимум половину столетия. Теплоноситель имеет свойство изнашиваться, тем не менее, производитель заявляет, что срок его эксплуатации составляет не менее 50 лет.
4. Гигиеничность. Уход за скрытым блоком достаточно прост, и не требуют больших усилий. Более того, благодаря тому, что покрытие подвергается регулярному подогреву, оно высыхает достаточно быстро, что исключает вероятность образования грибковой инфекции и плесени.
5. Управление температурным режимом по наружному окружению – система оснащена статическим термоклапаном, который подключен к регулятору. Это говорит о том, что корректировка уровня нагрева выполняется с учетом изменений уличных показателей.
6. Наличие ручного управления, при котором регулировка узла подмеса для теплого пола осуществляется своими руками.
7. Использование режима ограничения. Благодаря этому есть возможность обеспечения заданной температуры в помещении. Так, к примеру, вы задаете с помощью терморегулятора определенную температуру, при достижении которой устройство будет лишь поддерживать ее на таком уровне, не позволяя теплоносителю перегреваться или охлаждаться.

С этой статьей читают: Регулятор тёплого пола

Элементы группы

Это специфическое оборудование, которое предназначено для циркуляции и регулировки воды в трубопроводе. В его основе:

• циркуляционный насос, который способствует принудительному перемещению теплоносителями по контуру отопительного блока;
• термостатический двухходовой клапан, подпитывающий трубопровод новым тепловым источником до создания заданного значения.

Смесительный узел для теплого пола – основная составляющая регулирующего подачу воды прибора, которая может иметь разный вид.

Тип №1

В основе работы этой модели используется трехходовой клапан для теплого пола, задача которого заключается в смешивании нового теплового источника из отопительного котла с «отработанным», остывшим. Дросселя, в большинстве своем, оснащены сервоприводом, посредством которого осуществляется управление термостатом и погодозависящими датчиками.

Как подключается трехходовой клапан

Этот тип является наиболее оптимальным, но при этом он имеет некоторые недостатки. Прежде всего, хотелось бы отметить ситуацию, когда клапан по сигналу терморегулятора может открыться в полном объеме и впустить в трубопровод большой поток горячей воды, температура которой колеблется в рамках 85-90°С. Резкий перепад теплоисточника рано или поздно может спровоцировать разрыв теплоносителя, поскольку давление в нем становится чересчур высоким.

Еще одним недостатком этого варианта регуляционной установки – повышенная пропускная способность. Это, в свою очередь, вызывает некоторые трудности, потому как любые изменения в регулировании температурных условий могут значительным образом отразиться на обогреве напольной поверхности.

Даже с учетом существующих недостатков, скрытый нагрев с устройством подобного типа является просто незаменимым помощником в обогреве помещений с большой площадью.

ВИДЕО: Коллекторный блок VALTEC. Обзор продукта

Тип №2

Этот вариант оснащен двухходовым регулировочным клапаном. В отличие от предыдущего варианта, смешивание теплоисточника осуществляется не по сигналу терморегулятора, а в постоянном режиме, что в полной мере исключает превышение заданного температурного режима напольной поверхности.

Двухходовой клапан

Кроме этого, термостатический двухходовой клапан обладает малой пропускной способностью, что обеспечивает постепенное и стабильное регулирование теромоусловий. Но при этом опытные специалисты не рекомендуют устанавливать скрытые отопительные системы, оснащенные таким устройством, в помещения, площадь которых превышает 200 м².

Коллекторный шкаф

Коллектор – одна из важных деталей отопительной системы, которая отвечает за регулирование режима нагревательного элемента. Основная задача этого прибора – распределение теплоисточника по трубопроводу. А чтобы обеспечить полноценную и эффективную работу коллектора, необходимо оснащать его термоклапанами и расходомером (при условии, что вы самостоятельно собираете этот агрегат). Если же вы воспользовались помощью специалистов, которые занимаются монтажом подобного нагревательного оборудования, то они сами подберут все нужные комплектующие для сбора коллекторного блока.

Безусловно, все работы по подключению подобного оборудования должны проводиться специалистами. Более того, многие компании, реализующие смесительные узлы и системы «теплый пол» предлагают свои работы по установке, обеспечивая их долговременной гарантией. Но если вы решили подключить узел своими руками или просто интересуетесь, как именно он должен быть введен в работу, такая информация не будет лишней.

Итак, все работы можно условно разбить на 5 этапов:

1. Определяется место для коллектора и осуществляется подводка подающей и обратной трубы.
2. Подключаются клапаны и коллекторный узел, после чего проводится подготовка к монтажу контура.
3. Монтируются все соединительные и датчики – температуры, давления (манометр) и т.д.
4. Далее следует этап настройки смесительного узла и проводится 3-4 тестовых запуска, чтобы убедиться в исправности работы оборудования и всей установки.
5. Система проверяется на герметичность. При отсутствии протечек и исправной работе работы по монтажу завершены.

ВИДЕО: Принцип работы

<xml><w><w>Normal<w>MicrosoftInternetExplorer4</w></w></w></xml>

<index>

Для улучшения эффективности обогрева загородного дома или квартиры, а также с целью повышения комфортности проживания в комнатах устанавливаются системы тёплого пола.

Такой регулируемый подогрев позволяет качественно улучшить эксплуатацию помещений в холодное время года.

За правильную регулировку обогрева в системе отвечает смеситель для теплого пола. Верно подобранное оборудование позволяет наиболее рационально расходовать горячую воду. Смешивание холодных и горячих потоков обеспечивает необходимый температурный режим.

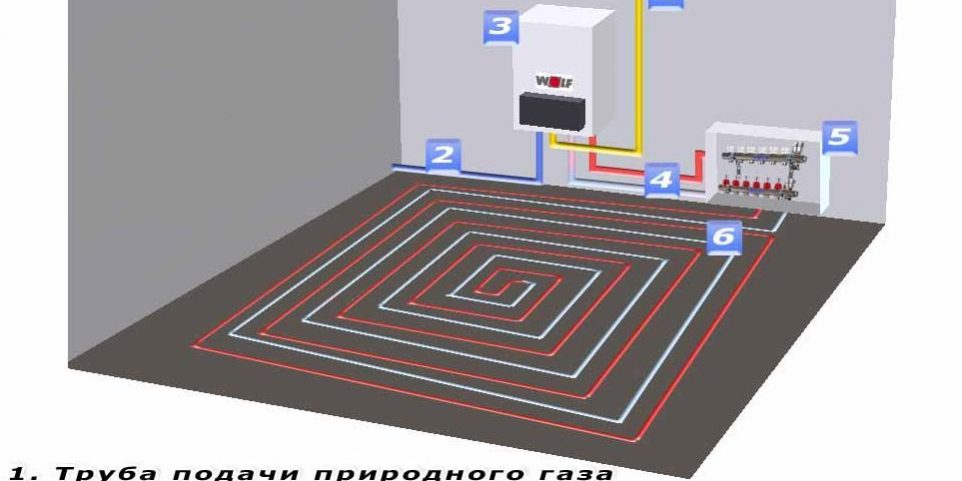

Смесительный узел тёплого пола

Смеситель для теплого водяного пола – система трубопроводов, вентилей, двухходового или трехходового клапана и циркуляционного насоса. Также в неё входят датчики тепла, элементы развоздушивания коллекторов и дренажи.

•
•

•
•

Водяной тёплый пол устроен таким образом, что выходы трубопроводов, уложенных в основании комнаты, собираются в два коллектора. Смесительный узел объединяет трубопроводы подачи и обратки.

В один коллектор подаётся горячая вода нужной температуры, и от него происходит распределение по трубопроводам искусственного подогрева пола.

Отдав тепло полу, эти трубопроводы собираются в другой коллектор, и посредством перекачивающего насоса остывшая вода отправляется в нагревательный элемент.

Объединение потоков производится при помощи трехходового клапана. Он служит для непосредственной регулировки температуры. Схема подключения трехходового смесителя представлена ниже.

Принцип работы трехходового клапана заключается в двух действиях. Это смешение горячей и холодной воды, а также возможность регулировки этого процесса. Перекрывающий кран позволяет установить в системе необходимый температурный режим.

Смесительный узел является одним из основных элементов водяного тёплого пола. От качества его работы во многом зависит общая эффективность обогрева комнаты.

Монтаж смесительного узла водяного тёплого пола

Смонтировать систему тёплого пола и в частности смесительный узел с установкой трехходового клапана, коллекторов и циркуляционного насоса под силу не каждому. Требуется определённый опыт и знания в сфере монтажа сантехнического и насосного оборудования.

В большинстве случаев системы тёплого пола устанавливаются специалистами, имеющими опыт подобных работ. Чтобы выбрать подходящую организацию, необходимо запросить сведения о предыдущих работах и отзывах клиентов. Если компания открыто предоставляет подобную информацию, то можно рассмотреть возможность сотрудничества с такой фирмой.

Когда имеются препятствующие моменты при желании узнать о выполненных работах, можно всерьёз задуматься о том, почему эта информация является закрытой, и стоит ли платить за одни заверения о качественно работе без подтверждающих фактов. Также не помешает заключение договора на оказание услуг.

Для самостоятельной установки подобных систем без предыдущего опыта в таких работах требуется наличие чертежей или схем. Чтобы поставить циркуляционный насос, произвести установку трехходового смесительного клапана и прочих элементов, нужно детально разобраться с узлами крепления и направлениями потоков.

Если детально изучить техническую документацию и принцип устройства искусственного подогрева пола, то можно попробовать выполнить эту работу своими руками. О том, как смонтировать смесительный узел, смотрите в этом видео:

В системе, установленной по всем правилам, должна быть соблюдена стопроцентная герметизация, поэтому после окончания монтажа производится опрессовка трубопроводов.

В них подаётся вода и нагнетается давление в системе, чтобы проверить её на отсутствие капель и подтёков. Только получив полную уверенность в том, что опрессовка прошла успешно, можно переходить к следующим этапам работ.

Монтаж тёплых водяных полов не является примитивным видом работ. Для выполнения потребуется специальный инструмент, который нецелесообразно приобретать для одноразового использования.

Понадобится инструмент для обжима и спайки элементов трубопроводов, а также оборудование, с помощью которого можно обеспечить герметизацию соединительных элементов.

Регулируемому тепловому подогреву требуется не только кран, с помощью которого можно менять температуру воды в теплоносителе, но и специальные датчики и приборы, которые устанавливаются как в полу, так и в коллекторах.

Для их монтажа также необходимы соответствующие знания и специальный инструмент.

Плюсы систем тёплого пола с применением смесителей

Водяные тёплые полы хороши по многим показателям. Например, в загородных домах при подключении таких систем к газовым водонагревательным котлам по экономичности они будут превосходить системы электрического подогрева полов.

Также у водяных тёплых полов есть несколько преимуществ, связанных с наличием смесительного узла.

1. Смесительный кран трехходового клапана является очень надёжной ручной системой регулировки температуры теплоносителя. В отличие от электронных регуляторов в такой смесительной системе невозможен сбой, поэтому безопасность эксплуатации будет абсолютной.
2. Наличие трёхходового смесителя обеспечивает замкнутый цикл до нагревательного элемента. Это позволяет белее эффективно расходовать энергию тепла.
3. Автономность системы с применением смесителя позволяет использовать её даже при полном отсутствии электроэнергии, если водонагревательное оборудование также не зависит от электричества. Подробнее о преимуществах смотрите в этом видео:

Современные водяные системы тёплого пола не исключают параллельного управления температурным режимом как вручную, так и электронными регуляторами, поэтому можно выбрать подходящий вариант для каждого отдельно взятого случая. Производятся системы подогрева, которые можно объединить в одну сеть, посредством компьютера, устанавливая режимы и время обогрева.

Достоинств у водяных тёплых полов немало. Они экономичные, надёжные и недорогие. Ручное управление позволяет полностью контролировать процесс обогрева дома и не переживать за электроснабжение в холодное время года.

Современные квартиры и загородные дома всё чаще оборудуются при помощи новых технологий. Применяются различные технические новшества, которые качественно улучшают проживание.

Комфорт в быту становится всё более значим в наше время. Системы водяного тёплого пола с применением смесителей для регулировки температуры позволяют получать комфорт от приятно подогретого напольного покрытия.

</index>Похожие статьи:Устройство карбонового теплого полаИспользование программируемого регулятора теплого полаТехнология устройства электрического теплого полаПодключение теплого пола без терморегулятораУстройство теплого пола в ванной от отопленияУстройство теплого пола из полипропиленовых труб

Теплые полы прекратили быть роскошью. Некоторые устройства теплого пола обогревают квартиру самостоятельно, но чаще всего они используются вместе с радиаторным обогревом, чтобы создать дополнительный комфорт в доме, ведь всегда здорово бродить босыми ногами по теплому полу. В этой статье мы подобно рассмотрим систему отопления пола, главной составляющей которой считается смесительный узел подмеса для теплого пола.

Для чего требуется смесительный узел?

Если для обычного отопления при помощи батарей необходима температура 80-90 градусов, то для напольного – она должна быть ниже, 30-40 градусов, чтобы было уютно ходить по полу без риска получения ожогов. Именно при помощи смесительного узла для теплого пола можно получить благоприятные условия для полноценной работы невидимых греющих элементов.

Смесительная группа для теплого пола – ключевая составляющая водяных обогревательных устройств.

Системы такого типа дают возможность для того, чтобы подсоединить коллекторную установку, обеспечивающую необходимую комбинацию воды разных температур для получения благоприятных условий в комнате. Но применение такого устройства в качестве самостоятельного регулировочного аппарата не исключено.

Трубопровод оснащают маленьким насосом, методом которого осуществляется вынужденная циркуляция теплоисточника по контуру. Эти устройства имеют клапаны питания, включающиеся в себя два или три ходов. Они необходимы для получения постоянного добавления холодной жидкости из обрати в теплоноситель.

Достоинства смесителей

Внутреннее оснащение, которое имеет узел смешения для теплого пола, имеет перечень преимуществ, которые делают этот блок продуктивным и востребованным. К его главным преимуществам можно отнести:

1. Экономность. В отличие от электрических скрытых нагревателей, водяные, имеющие смеситель для теплого пола, позволяют сберечь до 60% электроэнергии.
2. Безопасность. Часто люди забывают, насколько высокая температура нагревательного элемента, что приводит к сильнейшим ожогам. Использование специального термосмесителя позволяет предотвратить подобные ситуации и защитить себя от опасности.
3. Длительный срок эксплуатации. Установка такого нагревательного блока очень выгодна, в сравнении с другими подобными по функциям устройствами. И если его уложить в соответствии со всеми правилами, то он прослужит более 50 лет. Теплоноситель подвергается износу, но производитель отмечает, что срок его эксплуатации не меньше 50 лет
4. Чистота. Уход за невидимым блоком не представляет сложности и не требует больших усилий. Кроме того, благодаря тому, что покрытие постоянно подогревается, оно высыхает очень быстро, что исключает риск появления грибков и плесени.
5. Управление температурным режимом по внешнему окружению – система оборудована статическим термоклапаном, подсоединенным к регулятору. Это означает, что корректировать уровень нагрева можно с учетом изменений температурных показателей на улице.
6. Наличие механического управления, при котором самостоятельно регулируется узел для теплого пола.
7. Применение режима лимита. Благодаря этому можно задать подходящую температуру в комнате. Например, вы задаете при помощи терморегулятора конкретную температуру, при достижении которой система будет поддерживать ее на таком уровне, не давая теплоносителю перегреться или остудиться.

Функции и метод работы

Это специфическое устройство, которое создано для циркуляции и регулировки жидкости в трубопроводе. В его основе применяется:

1. Циркуляционный насос, позволяющий принудительно перемещаться теплоносителям по контуру нагревательного блока.
2. Термостатический двухходовой вентиля, который питает трубопровод новым теплоисточником до получения оптимального значения.

Виды коллекторов и их особенности

В основе работы вида №1 применяется трехходовой вентиля для теплого пола, задача которого состоит в комбинации нового теплоисточника из отопительного котла с отработанным остуженным.

Дросселя оборудованы сервоприводом, методом которого выполняется управление термостатом и метеозависимыми датчиками. Этот вид наиболее оптимальный, но при этом обладает некоторыми минусами.

Прежде всего, хотелось бы выделить ситуацию, когда вентиль по уведомлению терморегулятора может отвориться в полном объеме и запустить в трубопровод большое количество горячей жидкости, температура которой варьируется в пределах 90 градусов.

Резкий скачок теплового источника может вызвать разрыв теплоносителя, так как давление в нем становится слишком высоким. Еще одним минусом этого способа регуляционной установки считается высокая пропускная способность. Это вызывает сложности, потому как любые изменения в настраивании температурных условий могут сказаться на отоплении пола.

Даже при наличии минусов скрытый нагрев с устройством такого типа считается незаменимым помощником в отоплении комнат с большой площадью.

Вид №2 оборудован двухходовым регулировочным вентилем. В отличие от предыдущего варианта, комбинирование теплоисточника выполняется не по уведомлению терморегулятора, а в постоянном режиме, что предотвращает риск увеличения заданного температурного режима пола.

Более того, термостатический двухходовой вентиль имеет малую пропускную способность, что позволяет получить равномерное и стабильное регулирование температурных условий. Но при этом специалисты не советуют устанавливать невидимые отопительные устройства, оборудованные такой системой, в комнаты больше 200 м2.

Коллекторная распределительная установка

Коллектор является одной из важной деталью системы отопления, которая отвечает за регулировку режима греющего элемента. Главная задача этого устройства – распределение теплоисточника по трубопроводу.

А чтобы получить полноценную и продуктивную работу коллектора, нужно оборудовать его термоклапанами и расходомером. Если вы прибегаете к помощи специалистов, которые сами устанавливают смесительный узел для теплого пола valtec, то они подберут все необходимые комплектующие для установки коллекторного блока.

Этапы установки

Все мероприятия по подсоединению подобного устройства должны выполняться специалистами. Кроме того, многие фирмы, которые продают смесительные узлы и системы теплого пола, а также смесь для стяжки теплого пола в Москве, предлагают свои услуги по монтажу, давая длительную гарантию.

Но если вы решили сами подключить теплый пол смесительный или просто интересуетесь, как правильно подключить его, то наша информация будет полезной.

Итак, все мероприятия делятся на 5 этапов:

1. Выявляется место для коллектора и подводится питающая и обратная трубы.
2. Подсоединяются вентили и коллекторный узел для теплого пола, после чего выполняется подготовка к установке контура.
3. Устанавливаются все соединительные датчики температуры и давления.
4. Затем настраивается смесительный узел для теплого пола своими руками и выполняется несколько тестовых включений, чтобы проверить исправность работы устройства и всей системы.
5. Система проверяется на воздухонепроницаемость. При отсутствии утечек и правильной работе мероприятия по установке считаются оконченными.

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

• параллельный;
• последовательный;
• комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

• трубопроводы-тройники;
• клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
• насос циркулярного типа;
• оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью. Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

Еще информация – защита котла с помощью смесительного узла

Используемые источники:

• http://www.portaltepla.ru/tepliy-pol/smesitel-dlya-teplogo-vodyanogo-pola/
• https://gurupola.ru/teplye-poly/smesitel-dlya-vodyanogo-pola.html
• https://seti.guru/smesitel-dlya-teplogo-pola
• https://aqua-rmnt.com/otoplenie/teplyj-pol/smesitelniy-uzel-dlya-teplogo-pola.html
• http://teplodom1.ru/teplypol/216-sposoby-regulirovki-temperatury-v-teplyh-polah-rtl-regulirovka.html
