Слив в полу ванной комнаты, без поддона в душе и протечек

Относительно недавно настоящим пределом мечтаний большинства советских людей была даже небольшая, но благоустроенная квартира с типовым санузлом. В то время мало кто задумывался об обустройстве ванной комнаты по своему вкусу. Не хватало подходящих стройматериалов и элементарного оборудования. Однако сегодня почти каждый санузел оформляется «под себя». И здесь можно встретить множество интересных решений. Одно из них – дополнительный слив в полу ванной комнаты. Такое устройство дает возможность обезопасить себя в случае протечки или обустроить душ без поддона.

Что такое трап и как его выбирать?

Обязательным элементом слива, расположенного в полу ванной, является трап. Это специальное устройство, которое обеспечивает свободный сток жидкости в канализационную трубу. Система сконструирована таким образом, что дает возможность:

• быстро и эффективно отводить стоки;
• фильтровать жидкость, отделяя крупные загрязнения;
• предотвращать появление в помещении крайне неприятных канализационных запахов;
• прочищать систему слива.

В продаже можно найти устройства двух типов: с сухим затвором и с гидрозатвором.

Конструкция системы позволяет быстро и беспрепятственно отводить стоки из помещения, при этом неприятный запах из канализации не может проникнуть в комнату

Трап с сухим затвором

Механическая конструкция, которая под воздействием сил гравитации все время стремится принять положение, закрывающее канализационный трубопровод. Различают несколько разновидностей механизма: мембранный, маятниковый, поплавочный и прибор с использованием молекулярной памяти материала.

На устройства с сухим затвором может устанавливаться обратный клапан, гарантирующий предотвращение попадания стоков в помещение

Оборудование с гидрозатвором

Оснащается наполненной водой трубкой, изогнутой определенным образом. Именно она становится препятствием для канализационных газов. Основной недостаток системы – возможное пересыхание, которое ликвидирует гидрозатвор, что открывает неприятным запахам доступ в комнату. Причиной этого явления могут стать ошибки в проектировании, нерегулярное использование трапа, наличие теплых полов, высокая температура в помещении и т.п. Во избежание проблем оборудование нуждается в регулярном проливании водой.

Кроме конструктивных особенностей важны и размеры прибора. От них зависит высота, на которую поднимется уровень пола. Можно выбрать ультратонкое устройство, высота которого не превышает 6 см, или же предпочесть двенадцатисантиметровый стандартный трап. Пропускная способность прибора так же очень важна.  Чтобы ее определить, нужно сравнить количество подаваемой в трап жидкости и максимальный объем стоков, которые он может пропустить. Второй показатель можно взять из технической документации или же выяснить у продавца-консультанта.

Некоторые модели трапов оснащаются обратными клапанами, исключающими возможность поступления в помещение сточных вод

Обустройство душа со сливом в пол

Наиболее простой в изготовлении вариант наклонного пола – обустройство слива в полу для душа. Подобные системы становятся популярными. Они очень удобны для пожилых людей и лиц с ограниченными возможностями, кроме того такая система внешне очень привлекательна.

Душевые кабины со сливом в полу очень удобны для пожилых людей и при этом отличаются привлекательным внешним видом

Процедура обустройства проводится в несколько этапов. Сначала определяем место, где будет установлен душ, и выполняем разметку. Монтируем форму для основы из бетона. Это будет каркас из дерева в виде коробки нужного размера, собранный из досок 5х10.

После этого укладываем гидроизоляционный слой. Оптимальный вариант – специальная резиновая мембрана. Покрытие располагаем таким образом, чтобы оно закрывало днище смонтированной формы полностью и заходило вверх на стены на высоту порядка 20 см. Теперь крепим изоляционное полотно. Начинаем с угла. Слегка потягивая полотнище расправляем его, очень плотно прижимаем материал к доске и крепим с помощью специальных гвоздей. Крепления должны быть установлены на высоте как минимум 20 см от днища конструкции.

После всех эти работ можно начинать обустраивать сливное отверстие. Для этого острым ножом в намеченном месте вырезаем круглое отверстие. Его диаметр должен точно совпасть с размером слива. Если отверстие будет больше, жидкость сможет просачиваться под изолирующий слой. Сливную пластину устанавливаем на место и затягиваем болтами. Теперь в соответствии с инструкцией монтируем трап-слив. Заклеиваем его специальной защитной лентой. Так мы готовим устройство к бетонированию пола.

Готовим цементный раствор и начинаем укладывать его на основание. У стенок ширина слоя должна составлять около 6 см, в районе слива – 3 см. Все работы выполняются плоской стороной шпателя. По окончании укладки основание нужно просушить. После чего можно укладывать финишное покрытие.

Монтаж наклонного пола со сливом

Самостоятельно выполнить работы по обустройству пола с уклоном довольно сложно, однако при желании вполне возможно. На первом этапе нужно определиться с типом наклона. Это может быть слив с двух плоскостей или же так называемый «конверт». В любом случае работы по обустройству начинаются с подготовки основания. Старое напольное покрытие, если оно присутствует, должно быть демонтировано. Отслужившая свое бетонная стяжка так же убирается. Поскольку сделать это достаточно сложно, может понадобиться перфоратор. Особенно на участках стыков пола со стенами.

Очищенное основание внимательно осматриваем. Все имеющиеся отверстия, щели или трещины нужно аккуратно заделать. Проще всего для этого использовать недорогой плиточный клей. Избавиться от дефектов основания необходимо для предупреждения быстрого износа новой стяжки и изоляционного слоя, а так же чтобы не допустить перерасход гидроизоляции и грунтовки. Все значительные неровности, обнаруженные на поверхности основания, потребуют выравнивания специальными смесовыми составами. Просохшее основание обрабатывается грунтовкой.

Следующий этап – гидроизоляция чернового пола. Это обязательное мероприятие, позволяющее минимизировать ущерб от возможной протечки. Для обустройства изолирующего слоя используются различные типы покрытий. Наиболее часто применяется один из вариантов:

• Обмазочные материалы. Представляют собой готовые к применению составы или сухие смеси, характеризующиеся отличной водонепроницаемостью. Имеющий консистенцию сметаны материал накладывается на основание кистью или валиком. Перед нанесением стыки стен и пола нужно изолировать водонепроницаемой лентой. Материал наносится в несколько слоев, их количество и сроки высыхания зависят от типа покрытия.
• Оклеечная изоляция. Выпускается в виде рулонных покрытий, наклеивающихся на основание. Чаще всего используются самоклеющиеся полотнища, не требующие дополнительного нанесения клея или его разогрева. Покрытие укладывают с минимальным нахлестом, заводя на стены. Высота такого «захода» составляет порядка 15-20 см, чтобы получилась водонепроницаемая чаша.

После высыхания гидроизоляции можно начинать к укладку стяжки. Она монтируется из цементо-песчаной смеси. Сначала размечаем область монтажа. Для этого определяем место расположения слива и его будущую высоту. При этом обязательно учитываем ширину финишного напольного покрытия. Если это будет плитка, оптимально выбрать место для слива так, чтобы расстояние от трапа до стен  было кратно ее размерам плюс около 2 мм на каждый шов. Таким образом упростится монтаж облицовки и удастся избежать излишней подрезки.

Обмазочная гидроизоляция отличается удобством нанесения. Однако она достаточно долго сохнет, что существенно задерживает отделочные работы

Теперь приступаем к установке трапа. Намечаем на детали нужную высоту и ножовкой срезаем излишки. Уплотнительное кольцо вставляем в паз и устанавливаем узел точно на предназначенное ему место. Производим подгонку устройства. После того, как система будет установлена должным образом, ее верхнюю часть накрываем пленкой или любым другим подобным материалом, чтобы предотвратить возможное попадание бетона, сора или грязи в процессе заливки стяжки.

После этого выставляем маячки. Для этого нивелиром определяем уровень высоты будущей стяжки и выставляем метки, между которыми натягиваем шнур для выравнивания профилей. Нужный наклон к сливу оформляем маячками. Минимальная величина уклона – 1 см на метр. Если же уклон уменьшить, стоки не будут успевать сливаться в канализацию.  Теперь можно укладывать раствор. Приготовленный по инструкции состав выкладываем на основание. Заполняем все пространство от пола до самой верхней точки маячка. Смесь аккуратно равняем правилом и шпателем.

При укладке наклонного пола «конвертом» пандусы, образующиеся между линиями перелома плоскостей, имеют форму равнобедренных треугольников

В конце работы проходим по поверхности специальным игольчатым валиком, что необходимо для уничтожения пузырьков воздуха, присутствующих в бетоне. Ждем нужное время до полного высыхания стяжки. Снимаем с трапа защитный материал, после чего устанавливаем стакан сифона. Поверх него крепим уплотнительное кольцо и закрываем устройство крышкой. Затем поворачиваем ее до упора в сторону, указанную в инструкции. В некоторых моделях предусмотрена дополнительная вставка из резины, предназначенная для защиты напольного покрытия от влаги. Если она есть, устанавливаем элемент на место.

Теперь можно начинать укладку напольного покрытия. Практика показывает, что в большинстве случаев это керамическая плитка. Для укладки «конвертом» первым кладем декоративный фриз по периметру стен. Его ширина – 2-3 ряда. Затем монтируем по горизонтали маячки-плитки около трапа. Далее укладываем облицовку на плоскости, сходящиеся треугольниками к трапу. Сначала оформляем ряд-провеску, который проходит от слива до горизонтального фриза. Плитки укладываются рядами, швы которых горизонтально ориентированы параллельно фризам. Правильно будет сначала использовать целые плитки.

После облицовки полей пандуса, образованных равнобедренными треугольниками, можно начинать работать с линиям разруба. Здесь понадобятся разрезанные плитки. Форма каждой определяется индивидуально. Специалисты-плиточники советуют первым выкладывать пандус, который расположен прямо напротив входа. Так конструкция получится более аккуратной. Следующим облицовывается правый и левый элемент «конверта» и в последнюю очередь плитка укладывается на участке у входа в комнату. Более простой вариант – слив, расположенный между двух плоскостей. Линия перелома здесь будет проходить точно по центру трапа. На нее же придется и шов облицовки.

Перед монтажом бетонной стяжки трап нужно накрыть пленкой или другим материалом, чтобы мусор или грязь не попали в слив

В ванной комнате слив в полу устанавливается с разными целями. Это может быть элемент душа без кабины или же так называемый аварийный слив. Вне зависимости от назначения системы монтажные работы проводятся по схожей схеме. Они могут быть проведены самостоятельно, но нужно учитывать, что грамотно выставить маячки, качественно залить стяжку и уложить облицовку смогут только профессионалы. Возможно, будет правильно поручить им эту непростую задачу.

Почему это вдруг считается незаконной перепланировкой, если все кругом так делают?

Что говорит законВ примечании к пункту 8.4.3 свода правил 30.13330.2012 (он же — п. 16.8 СНиП 2.04.01-85*) «Внутренний водопровод и канализация зданий» сказано: «В ванных и душевых комнатах жилых зданий трапы не устанавливаются». Это «не устанавливаются» можно трактовать двояко — и как «не обязаны» (застройщики) и как «нельзя». Юристы, занимающиеся согласованием перепланировок, предупреждают: в жилинспекциях устройство трапа в городских квартирах не всегда считают законной операцией. «Это связано с закрытым доступам к трубам и невозможностью провести ремонт (или ревизию) без вскрытия перекрытий, — объясняет дизайнер Анна Кларк. — Получается, что без проблем с законом устанавливать трапы можно только в индивидуальных домах».На фото: Лейка душа вмонтирована в деревянный потолок, вместо поддона — трап в полу из узорчатой плитки Другая причина возможного отказа в согласовании перепланировки — повышение нагрузки на плиту перекрытия, поскольку коммуникации, как правило, заливаются в бетонную стяжку. «Если обойти моменты, связанные с повышением нагрузки на перекрытие и доступом к инженерным коммуникациям — например, сделать душевой поддон на каркасе, люк для доступа к трубам, предоставить чертежи, разрезы и расчеты, получить разрешение от автора проекта дома, то это решение можно узаконить. Но очень много «если», — предупреждает Алёна Горшкова, архитектор.По мнению дизайнера Наталии Верятиной, можно также «попробовать согласовать устройство трапа без заделки в бетон, используя легкие плиты из армированного вспененного полистирола или пенобетона. Как вариант — сделать поддон с доступом к инженерным коммуникациям и обложить его плиткой».И что, нагрузка действительно велика?Поскольку трубы, отводящие воду, будут спрятаны под полом, его уровень повысится на 10 см минимум. Встречаются проекты и с повышением до 25 см. Конечно, сплошным бетоном этот объем никто не заливает. Но даже с учетом керамзита стяжка может запросто весить 200-300 кг на 1 кв.м. К этому добавится вес клея, плитки. Максимальная нагрузка на перекрытие в среднем составляет 800 кг на 1 кв.м (смотрите на маркировку плиты). Иными словами, продавить плиту, заливая трап, сложно. Но и думать, что материалы ничего не весят, — странно. Вывод: Операция по созданию трапа должна начинаться с инженерных расчетов. Цель — понять: допустимо ли так сильно увеличить нагрузку на плиту перекрытия?Наташа Ерошенко«Сама по себе нагрузка на плиту при возведении трапа не особенно существенна, — говорит дизайнер Полина Иванова. — Но чтобы сделать хотя бы минимальный уклон для слива воды (2 см высоты на 1 пог.м), понадобится выравнивающий слой толщиной от 10 см и выше. Тех 3-4 см, которые дают строители, понижая пол в ванной от уровня пола в квартире, не хватает для сооружения полноценного отвода воды». Это значит, что образуется и перепад высот на пороге. На фото видно, каким он мог быть, если бы поднимали всю ванную.Для чего вам трап«Необязательно поднимать пол во всей ванной, достаточно поднять уровень только под душевой кабиной и сделать ступеньку», — предлагает дизайнер Наталья Краснобородько. Это решение оправданно, если трап вы задумали для организации душевого поддона «в строительном исполнении» — то есть без магазинной кабины или пластикового поддона. Но не поможет, если трап нужен для приема аварийных стоков — как принято в Европе.Впрочем, для защиты от протечек организация трапа и пола под уклоном во всей ванной — мера сомнительная. «Трап в ванной комнате удастся сделать только за счет поднятия уровня пола, то есть на входе мы получим не просто ступень, а подъем на другой уровень пола, что выглядит бессмысленным. Утапливать трап в перекрытия запрещено!», — напоминает архитектор Анна Жемерева.Даже если кому-то удастся подкупить соседей и вывести фановую трубу на этаж ниже, такую перепланировку никогда не согласуют.Так что, пожалуй, выгоднее не нарушать закон, а сделать порожек, гидроизоляцию по всей квартире и поставить систему защиты от протечек, которая автоматически перекроет подачу воды.Душевая кабина в строительном исполнении: что учестьЭтот вариант часто выглядит оптимальным. Во-первых, красиво. «Готовая душевая кабина из магазина всегда смотрится более дешево, не попадает четко в нужные габариты, визуально занимает много пространства, — говорит дизайнер Елена Маркина. — Со временем створки расшатываются, начинают протекать. В отличие от нее индивидуальная душевая с трапом чаще всего отделывается такой же плиткой, как и весь санузел, отделяется прозрачными стеклянными перегородками и занимает ровно ту площадь, которую под нее отвели, не загромождая помещение визуально».Во-вторых, такой душ можно сделать под свои габариты или встроить в острый угол. Если в ванной , то даже шторки не потребуется — разлетевшиеся брызги быстро высохнут. Можно даже попробовать узаконить конструкцию — перегруз плиты перекрытия исключен, стены закрыты стеклянными «шторками», осталось продумать быстрый доступ к сливной арматуре. Чем ближе будет располагаться решетка трапа к канализационному отводу, тем лучше. «Учитывайте уклон сливной трубы. Чем дальше поддон от стояка, тем выше получится трап — будет неудобно пользоваться», — советует архитектор Артём Юмагулов.«Важно, чтобы был низкий ввод в сам стояк, обеспечивающий нужный уклон от трапа, — добавляет дизайнер Наталия Верятина. — Кроме того, сухой гидрозатвор с шариком-поплавком и обратный клапан для предотвращения подтекания воды из раковины или стиральной машины. Рекомендую также делать бортик в пару сантиметров по границе душевой зоны, особенно если есть необходимость залпом сливать в трап воду из ведра или из тазика. Для обычной квартиры эффектные решения с открытой душевой на одном уровне с полом спорны с практической и технической точки зрения — в отличие от гостиниц и коттеджей, где для них заранее сделаны отдельные стояки и занижения в перекрытиях».Стандартная высота бортика в душевой — 4 см, выше — уже неудобно. Не забывайте про наклон в сторону слива. На полу не должно быть ям — иначе в них будет оставаться вода. Напольное покрытие выбирайте нескользящее.Важно: «не надейтесь на застройщика — делайте качественную гидроизоляцию пола под трап, заводя ее на стены — 30 см от пола», — напоминает дизайнер Натали Леонова. Стены душевого отсека следует полностью обработать гидроизоляционным составом.При выборе трапа или душевого лотка смотрите на его пропускную способность: чем больше, тем лучше. Ориентируйтесь на свой душ. Если он у вас «тропический», то может лить и 30 л в минуту— значит, трап лучше брать с запасом.Совет: Всреднем трап меняется через 10 лет. Если вы не собираетесь вместе с трапом ремонтировать всю ванную, оставьте про запас напольную плитку.Если трап — то теплый полЧасто можно встретить разумный совет: пол в ванных с трапом нужно обязательно делать с подогревом. Тогда вся влага моментально будет испаряться с поверхностей. Но есть нюанс: в трапах с гидрозатвором (сифоном) от запаха канализации спасает водяная пробка в трубе. Теплый пол заставляет ее испаряться — в комнате начинает вонять. Чем больше запас гидрозатвора, тем медленнее высыхает вода — но и тем выше трап. Победить эту проблему поможет сухой затвор или совет регулярно подливать воду в «мокрый» сифон. Неизвестно что лучше — сухие затворы, по отзывам, чаще забиваются. Но если вы редко пользуетесь душем и часто уезжаете, то сухой затвор предпочтительнее.И вообще, если не собираетесь пользоваться трапом регулярно, лучше его не ставить.

Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Для современного человека душевая кабина или ванна – это неотъемлемый сантехнический прибор, без которого не проходит ни один день. При устройстве душевой кабины без поддона, важно не забыть про трап для душа в полу под плиткой. Это устройство служит для сбора и слива жидкости во время принятия водных процедур. Что может быть проще, чем красиво оформленное отверстие для отвода воды в полу душевой кабины?!

Такое устройство для душевых в ванной комнате называют трапом, а выбрать и установить их вполне можно своими руками, ведь конструкция и монтаж трапа для душевой кабины не слишком сложны. Разберем подробно, какой вид слива в полу лучше, как самостоятельно разобраться с установкой данной системы, рассмотрим условия и нюансы монтажа сливного отверстия.

Конструкция и функции душевого трапа

Самый простой душевой трап в ванную под плитку представляет собой устройство, изготовленное, как правило, из металла, пластика или металлопластика. Данное приспособление обеспечивает эффективный сбор и отведение воды с пола душевой кабины. Трап для душевой обладает простой конструкцией и невысокой стоимостью, удобен в использовании и установке, безотказен во время эксплуатации.

Конструкция трапика для слива воды в душевых состоит из таких элементов:

• воронка с фланцем для приема воды из душа, в нижней части которой расположен выходной патрубок для отведения жидкости в канализацию. При помощи фланца прикрепляется гидроизолирующая мембрана;
• декоративная съемная решетка для задержки предметов, украшений, случайно упавших на пол, крупного мусора;
• сифон для осуществления гидрозатвора внутри сливного трапа для трапа с целью препятствия проникновения в санузел неприятных запахов из канализации.

Таким образом, кроме сбора и слива воды, душевые трапы выполняет ряд других полезных функций:

• задержка мусора, который может проникнуть в канализационные трубы и вызвать их засорение;
• препятствие проникновения зловоний в ванную комнату, благодаря сухому затвору или гидрозатвору;
• предоставление легкого доступа к сливу для его прочистки в случае возникновения засора.

Душевые сливы с сухим затвором или гидрозатвором экономит пространство в небольшой ванной комнате, освобождая от необходимости установки ванны или громоздкой душевой кабины с высоким поддоном, благодаря чему происходит также существенная экономия семейного бюджета. Но прежде чем купить сливной трап для душевого пола, нежно разобраться в его видах, ведь мы выбираем устройство, рассчитанное на длительный срок эксплуатации.

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Какому материалу отдать предпочтение?

Душевой трап в полу из плитки изготавливают из пластика, нержавеющей стали, чугуна и даже из стекла. Пластиковые конструкции обладают небольшим весом, устойчивостью к агрессивным воздействиям, легко чистятся, имеют долгий срок службы, поэтому они заслужили популярность, как у жителей частных домов, так квартир. Вода сливается через зазор в полу между лотком для душа и решеткой, а также уходит в сквозные отверстия вверху решетки.

Трапы из пластика оснащают декоративной решеткой съемного или несъемного типа различных форм и узоров. Высота пластикового изделия колеблется в пределах 75-180 мм. Устанавливать такой душевой слив в полу под плитку можно как точечным способом на открытом участке, так и угловым или линейным методом вблизи стены. Так как пластик совместим почти с любым напольным покрытием, то такие изделия часто используют для душевых кабин общего пользования (спортивные школы, тренажерные залы, бани и т.д.).

Все компоненты сантехнического трапа для душа, помимо решетки и ножек, изготавливают из высокопрочного пластика. А сифон в таких изделиях, как правило, выполнен по технологии плавающих шариков с сухим клапаном. После того как поток воды пройдет через сифон, шарики опускаются на его дно, перекрывая проникновение неприятных запахов из канализационного канала. Однако подобная конструкция немного снижает пропускную способность устройства.

Чтобы удешевить изделие, ножки некоторых приборов делают из стальной перфорированной ленты. А чтобы придать трапу нужную высоту, это самая лента сгибается в определенных местах. Помимо ленты из стали, в конструкции изделия могут использоваться регулируемые винтовые ножки.

Хорошо себя зарекомендовали канализационные трапы, изготовленные из нержавеющей стали. Причем стальным может быть не только корпус изделия, но и декоративная съемная решетка. Обычно их устанавливают в ванных комнатах и санузлах с повышенными гигиеническими требованиями – медучреждения, бассейны, санатории, детские лагеря и т.п.

Особенно красиво смотрятся линейные трапы из нержавеющей стали. Они почти незаметны в полу, облицованном керамической плиткой, натуральным или искусственным камнем. Современное решение трапов из нержавейки – это одна из их форм, выполненная в виде латинской буквы «U».

Канализационный слив из чугуна монтируют в санитарных помещениях с жесткими условиями эксплуатации – прачечные, общественные душевые и бани, профильные лаборатории. Для отвода хозяйственных и дождевых сточных вод используются исключительно чугунные вертикальные трапы Ду 100 мм.

Чугунные устройства имеют самую большую пропускную способность, наиболее устойчивы к коррозии, благодаря чему срок их эксплуатации может достигать 50 лет. Как правило, данные изделия выпускают с гидрозатвором.

Монтаж трапа в душе под плитку своими руками

При монтаже душевого трапа во время строительства частного дома, обычно, вопросов, как сделать слив в полу душевой кабины, не возникает. В этом случае трап устанавливают в стяжку пола, который потом облицовывают плиткой, и делают вертикальный отвод трубы для сточных вод в канализационный канал.

С обустройством слива в квартире дела обстоят несколько иначе. В санузлах многоквартирных домов, чаще всего, толщины стяжки не хватает, чтобы устроить вертикальный трап в душе. Поэтому для обустройства кабинка данным изделием сначала поднимают уровень пола в помещении, вместе с тем обеспечивая его уклон. Как правило, высоты в 12-15 см вполне достаточно, чтобы разместить под стяжкой сифон и сливную трубу.

Устанавливают трап в полу для душа своими руками, соблюдая следующую последовательность:

1. Сначала при помощи рулетки вымеряют местоположение трапа с расчетом того, что от слива до стен должно уместиться кратное количество плитки, не забывая о межплиточных швах (1,5-2 мм). Так пол будет выглядеть более эстетично, чем с резаными плитками.
2. Затем трап соединяется с канализационным сливом посредством трубок. Уклон сливной трубы должен быть не менее 3 см на погонный метр.
3. При необходимости утепления стяжки, используют листы пенопласта толщиной 5 см и плотностью не менее 35 кг/куб. метр, но лучше применять экструдированный пенополистирол, так как он более твердый и менее подвержен воздействию влажной среды.
4. Листы утеплителя укладывают на черновую поверхность пола и подгоняют под размеры сантехнического трапа, а сверху делается бетонная стяжка слоем около 4 см, которая должна заполнить все пространство до фланца слива.
5. Необходимо дать высохнуть стяжке до полного затвердевания.
6. Затем из гидроизоляционного материала нужно сделать прокладку для фланца, которая должна с запасом перекрыть фланец. Внутри прокладки необходимо вырезать отверстие, по внутреннему диаметру фланца.
7. Верхнюю часть фланца нужно поместить на прокладку и прикрутить винтами к нижней части конструкции.
8. После этого стяжку также нужно покрыть рулонным гидроизолятором. Уложенный материал должен с нахлестом перекрывать прокладку фланца и зайти на стены на несколько 3-5 см.
9. Далее в корпус душевого трапа нужно вставить его внутреннюю часть с сифоном.
10. Затем нужно залить финишную стяжку с уклоном около10 мм на метр заливки. Для этого на поверхность пола с гидроизолятором выставляют направляющие пластиковые рейки, скосив их по направлению к сливу. Можно купить готовые системы для изготовления трапа в душе.
11. Заливка второго слоя стяжки должна быть ниже высоты сифона настолько, чтобы можно было сравнять его с плиткой. Направляющие рейки из стяжки не вынимают. При этом, чтобы раствор не попал в слив и на стены, рекомендуется решетку трапа заклеить скотчем, а угол между полом и стенами – гидроизоляционной лентой.
12. Далее осуществляется облицовка поверхности плиткой, начиная от сливного отверстия к стенам. Плитка должна быть на одном уровне с решеткой трапа или на несколько 3-5 мм. выше.
13. После высыхания плиточного клея, нужно затереть швы водостойким материалом, подобранным под цвет керамической плитки.
14. Участки, где плитка соприкасается с корпусом трапа, нужно тщательно и аккуратно заделать силиконовым герметиком.
15. В конце всех работ на корпус душевого трапа монтируется и закрепляется защитная решетка.

Правильно установленный трап для душа сделает принятие водных процедур более комфортным, придаст ванной комнате оригинальный внешний вид.

Любая часть такого сантехнического устройства, как слив, представляет собой обязательный элемент душевой конструкции.

Слив в полу душевой в настоящее время является самым практичным и достаточно востребованным решением при необходимости обустроить беспрепятственный и эффективный вывод сточных вод в канализационную систему.

Обустройство душа со сливом в пол

К наиболее простым в изготовлении вариантам наклонных полов в ванной комнате относится обустройство сливного отверстия в полу душа.

Сначала определяется место для установки и выполняется разметка.

Обязательным условием обустройства системы является укладка гидроизоляционного слоя на основе специального резинового мембранного полотна и сливной пластины, оснащаемой трап-сливом.

Особое внимание уделяется утеплителю с армирующей металлической сеткой и заливке пола со сливным устройством цементно-песчаным раствором, в который часто добавляются специальные присадки, придающие готовому покрытию отличные водоотталкивающие характеристики и долговечность. В качестве финишной отделки, как правило, используется плитка с рифленой поверхностью, которая предотвращает скольжение.

Специалисты рекомендуют при обустройстве душа со сливом в пол отдавать предпочтение рулонной оклеечной изоляции в виде самоклеящегося полотна, а также готовым водостойким обмазочным материалам, которые наносятся при помощи кисти или валика.

Что такое трап?

Современный сливной трап — высокоэффективное сантехническое оборудование, встраиваемое непосредственно в пол и предназначенное для слива грязных вод в канализационную систему. Такие напольные системы позволяют использовать душевую кабину без установки поддона, фильтруют крупный мусор и препятствуют засорению канализации.

Наличие специального запора предотвращает распространение неприятных запахов в помещении сантехнического узла.

Душ со сливным трапом

В зависимости от способа применения и основного назначения установки все выпускаемые в настоящее время сливные трапы отличаются несколькими параметрам, представленными материалом изготовления, размерами и формой, а также способом монтажа и конструкционными особенностями.

При выборе такого элемента нужно обязательно определиться с направлением выхода в канализационную систему, диаметром и пропускной способностью, типом затвора и возможностью выполнить регулировку по высоте.

Сухие сливные трапы удерживают запахи прослойкой воздушного типа, мокрые — посредством водной преграды, а универсальные конструкции отличаются сочетанием двух перечисленных вариантов и являются надежными сантехническими системами.

Конструкция

Современные многофункциональные конструкции, позволяющие обеспечивать слив сточных вод в канализационную систему, отвечают за герметизацию стыков пола с душем, предотвращение поступление неприятных запахов в помещение и минимизацию риска засора. Такая конструкция, изготовленная из металла или высокопрочного пластика, представлена:

• корпусом;
• сифоном, осаждающим мусор;
• отводной трубой;
• затвором от запахов;
• фланцем прижимного типа;
• сливной декоративной решеткой.

Конструкция сливного трапа

В настоящее время различаются коалиционные сливные устройства трех основных типов:

• линейные конструкции монтируются, как правило, в угловой части душевой комнаты или ближе к стене с определенным уклоном. Чаще всего такая система имеет сухой затвор, предотвращающий проникновение зловонного запаха внутрь помещения;
• точечные конструкции используются, как правило, под покрытие на основе кафельной плитки и очень удобны для установки строго в центральной части сантехнического устройства, имеющего небольшие наклоны со всех сторон;
• пристенные конструкции обладают достаточно большим количеством преимуществ, среди которых внешняя привлекательность и скрытость от посторонних глаз, но при монтаже большое значение придается грамотному расчету уровня наклона пола.

Установка сливного трапа осуществляется после выполнения чистовой отделки и монтажа покрытия на стенах и поверхности пола, но при наличии предварительно размещенной внутренней части конструкции для отвода сточных вод.

Высота трапа

Показатели высоты трапа относятся к принципиальным факторам, позволяющим правильно определиться с минимальной высотой подъема уровня пола в помещении душевой. Важно помнить, что слив сточной воды необходимо располагать максимально ровно, без выступов над напольным покрытием, а оптимальным считается угол наклона из расчета 150 мм на каждый полезный метр поверхности. Лучше всего зарекомендовали себя конструкции с регулируемыми по высоте ножками.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Помимо высоты трапа и наличия возможности увеличения подъема, душевые сливы отличаются способом монтажа, пропускной способностью, формой защитной решетки, типом затвора и направлением выходного патрубка.

Форма защитной решетки

Декорирующие слив решетки бывают пластиковыми, металлическими и выполненными из традиционной керамической плитки. Также защитные элементы различаются своей формой: квадратные, округлые, прямоугольные и треугольные элементы. Любая другая форма выполняется под заказ.

Защитная решетка

Самыми популярными во многих странах принято считать защитные решетки ТП-150, выполненные из нержавеющей стали, с маркировкой 100 × 100 и 150 × 150, обладающие максимальной нагрузкой в пределах 300 кг. Такие декоративные элементы имеют вполне привлекательный внешний вид, надежны в эксплуатации и гарантированно долговечны.

Решетки душевого трапа всегда представляют собой съемную конструкцию, обеспечивающую легкий доступ к внутренней части сливной системы, а иногда даже снабженные специальными «улавливателями».

Направление выходного патрубка (вниз, в сторону)

Выходной патрубок располагается в нижней части душевого сливного трапа, что способствует отведению сточных вод в систему канализации.

Именно посредством выдвижного патрубка, который может быть поднят над трапом, производится регулирование высоты слива в душевой, а также нивелируется чрезмерная глубина погружения узлового соединения внутрь перекрытия.

Боковая часть обустроена особым отводом, предназначенным для надежной состыковки раструба канализации и устанавливаемого трапа.

С учетом необходимого объема вывода сливных вод подбирается конструкция с горизонтальным или вертикальным отводом. Первый вариант с загибом в сторону является наиболее привычным и очень распространенным, но отличается недостаточными пропускными характеристиками. Для частого водоотвода в большом объеме желательно устанавливать прямой патрубок.

Косые и прямые горизонтальные отводы предназначены для трапа диаметром не менее 50 мм в частных домовладениях или квартирах.

Тип затвора (водяная пробка, сухой затвор)

Независимо от типовых особенностей сливная конструкция имеет специальную сифонную конфигурацию или затвор, который препятствует попаданию канализационных запахов в сантехническое помещение:

• гидравлический, или водный затвор, отвечает за блокировку запахов канализации посредством водяной пробки. Такой вариант мокрой системы актуален в регулярно эксплуатируемых душах. Если конструкция систематически не используется, то водяная пробка высыхает, а сточные воды застаиваются и блокируют работу затвора;
• сухой или безводный затвор позволяет блокировать запах канализации при помощи воздушного слоя, что делает систему недостаточно эффективной и менее востребованной у потребителей.

Самый оптимальный и высокоэффективный вариант, отличающийся повышенными показателями надежности, представлен универсальными моделями затворов, имеющими два специальных защитных уровня мокрого и сухого типа.

Важно отметить, что именно универсальные затворы относятся к сантехническому водоотводному оборудованию, имеющему самое оптимальное соотношение показателей качества и доступной стоимости.

Заключение

Современные сливные трапы в виде водоприемной воронки с фланцем комплектуются гидрозатвором или защитной решеткой, но для правильного монтажа потребуется также в обязательном порядке приобрести специальные элементы, представленные сливными трубами и соединительными муфтами.

Поделиться:

01 Июл 2016Ванна и душ

Слив в полу в душе монтируется в душевой кабине, которая позволяет увеличить функциональные возможности всей ванной комнаты. Сливное отверстие, расположенное на полу ванной, оснащается декоративной специальной решеткой, сифоном, а также гидротехническим затвором и подключается трубами к стояку канализации.

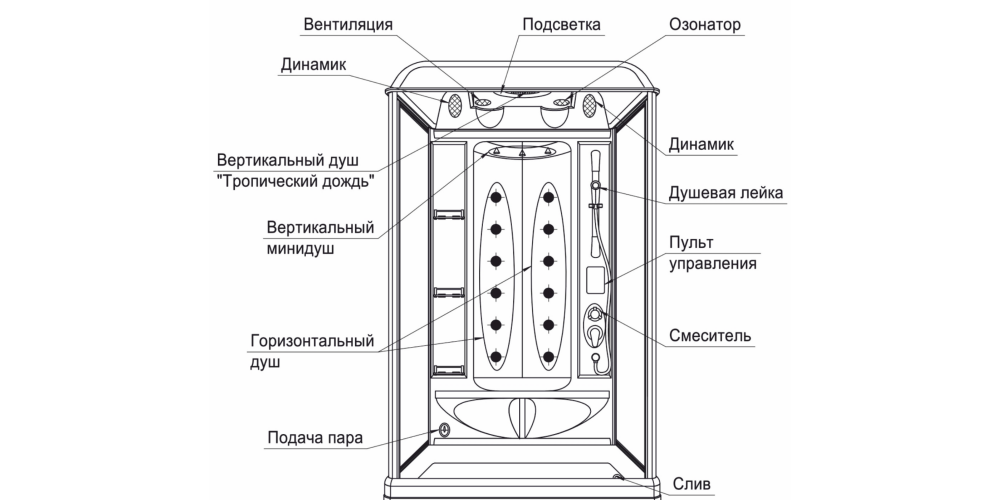

Преимущества душевой кабины

Отдельная кабина для душа без поддона является очень удобной для людей в возрасте или с ограниченной подвижностью. Ее отличает слив, отверстие которого располагается под головкой душа. Для того чтобы на полу ванной комнаты не застаивалась вода, поверхность пола делается с небольшим уклоном в сторону сливного отверстия.

Правильно установленный слив для душа в полу ванной комнаты позволяет не только использовать в любое необходимое время кабину душа, но и предохраняет ванную от случайного затопления в случае неисправности санитарно-технического оборудования. Кроме этого, в процессе монтажа сливной трубы душевой кабины можно устроить и теплый пол в душе за счет использования при изготовлении слива современных водостойких теплоизоляционных материалов.

Самостоятельное изготовление слива

Для того чтобы обустроить душ со сливом в полу ванной комнаты, необходимо выбрать и разметить при помощи маркера площадку для душевой кабинки. В центре площадки будет расположена решетка сливного отверстия.

Также необходимо отметить точку подключения сливной трубы к канализации с учетом уклона в сторону канализационного стояка. Величина уклона для организации самотека должна быть не менее 2-3 см на 1 м длины сливной трубы. После этого выбирается конструкция водяного затвора, а также тип и размеры декоративной решетки, закрывающей слив в полу ванной.

Диаметр трубы для слива в душевой должен составлять минимум 40 мм. При монтаже сливного трубопровода необходимо обеспечить герметичность всех соединений, правильное положение водяного затвора, требуемые величины уклона труб.

Необходимые материалы и принадлежности

Для самостоятельного монтажа сливной трубы для душа потребуются следующие материалы:

• разборный сифон с винтовым креплением, монтируемый под кафельную плитку;
• сливная труба диаметром не менее 40 мм в комплекте;
• силиконовый герметик;
• плиты из пенополистирола толщиной 50 мм;
• цементно-песчаная смесь до 5 кг на 1 м² пола;
• рубероид или другой листовой водостойкий материал, укладываемый в 2 слоя;
• финишная цементно-полимерная смесь для гидроизоляции, 3-4 кг на 1 м²;
• клей водостойкий для кафельной плитки;
• плитка кафельная;
• смесь для затирки плиточных швов водостойкая.

Инструменты, необходимые для монтажа:

• молоток;
• зубило;
• мастерок, или кельма;
• зубчатый шпатель;
• строительный уровень;
• рулетка, маркер;
• прямая правильная рейка;
• корыто или ведра для клея и стяжки;
• строительный миксер;
• пила-болгарка для резки кафеля;
• лампа паяльная или строительный фен.

Порядок обустройства слива

После разметки положения сливного отверстия и сливной трубы необходимо удалить старое напольное покрытие. Далее при помощи молотка и зубила продолбить канавку от сливного отверстия до стояка канализации. Для того чтобы обеспечить нужный уклон сливной трубы, необходимо воспользоваться строительным уровнем и правильной рейкой.

В канавку укладывается труба и одним концом подсоединяется к трубе канализации. К другому концу трубы присоединяется сифон с водяным затвором и элементами сливной решетки. Все места соединения сливной трубы необходимо покрыть силиконовым герметиком для повышения надежности соединений.

В качестве устройства, блокирующего протечку газов в помещение ванной комнаты, может использоваться U-образный водяной затвор или поплавковая конструкция. Поплавок водяного затвора исключает выброс газов из канализации в помещение даже при полностью осушенной сливной трубе.

Для того чтобы обустроить теплый пол в душе, используются плиты из пенополистирола. Плиты укладываются так, чтобы сформировать уклон поверхности пола к сливному отверстию, величина которого порядка 2-3 см/м. Для сифона и сливной трубы делаем пазы в полистироле, чтобы исключить его смещение при установке.

На полистирол наносится цементная стяжка толщиной около 4-5 см. Величина уклона контролируется при помощи уровня. Поверхность стяжки выравнивается мастерком с использованием уровня и рейки.

После схватывания и высыхания цементной стяжки на ее поверхность при помощи строительного фена или паяльной лампы укладываются 2 слоя рубероида. Под сифон в рубероиде прорезается отверстие, после чего рубероид прижимается к сифону резьбовым кольцом, входящим в комплект сифона. Края рубероида должны заходить на стены помещения на высоту порядка 20 см.

Поверхность рубероида покрывается финишной цементно-полимерной смесью и выравнивается по уровню решетки сливного отверстия. Для того чтобы полимерная стяжка не попала в решетку слива, ее временно заклеивают липкой лентой.

После того как полимерная стяжка затвердеет, на нее при помощи водостойкого плиточного клея укладывается кафельная плитка. Чтобы уложить кафельную плитку вокруг сливного отверстия без зазоров, углы плиток надрезают при помощи пилы-болгарки с алмазным кругом. Кроме того, край плитки обрезается и в том случае, если зазор между плиткой и стеной помещения получился менее 5 мм. Это необходимо, чтобы плитка не растрескалась при термическом расширении, возникающем при попадании на ее поверхность горячей воды.

Швы между отдельными плитками затираются специальной водостойкой цементно-полимерной смесью.

Для проверки качества выполнения работ по изготовлению водослива в ванной комнате можно включить и направить душ в пол душевой кабины, оценив при этом как эффективность действия сливного отверстия, так и максимально допустимый напор воды в душе.

Используемые источники:

• https://aqua-rmnt.com/santehnika/vanna/sliv-v-polu-dlya-dusha.html
• https://sam.mirtesen.ru/blog/43122244461/prev
• https://santehnikportal.ru/kanalizatsiya/sliv-v-polu-v-dushe.html
• https://delaemvannuu.ru/dushevaya-kabina/sliv-v-polu-dushevoj.html
• http://pikucha.ru/santexnika/vanna-i-dush/sliv-v-polu.html
