Материалы для самодельных водостоков:
- пластиковые бутылки;
- трубы для канализации;
- дерево;
- оцинкованные листы металла;
- медные листы металла;
- профили для гипсокартона;
- керамическое водоотведение.
Водосточная система из канализационных труб
Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.
Важно! Не все виды канализационных труб подходят для наружных работ.
Их виды:
- Серые трубы, боятся сильных морозов.
- Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
- Белые трубы, используют для домашних монтажных работ.
Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.
После определения материала для слива, рассчитывают расходные материалы.
Разный диаметр труб подходит для разных площадей ската крыши:
- S< 50 кв. м – трубы диаметром 8 см;
- S< 125кв. м – трубы диаметром 9 см;
- S > 125 кв. м – трубы диаметром 10 см.
Для схемы водостока необходимо знать некоторые параметры:
- периметр крыши;
- длина и количество желобов, стоков;
- места стыков и креплений.
Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.
Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.
Необходимые для сооружения детали:
- сливные трубы;
- кронштейны (на 10 м идет 18 шт.);
- отводы и воронки (сколько сливов);
- заглушки;
- углы (в зависимости от угла падения воды с крыши);
- соединительные для желобов;
- колена;
- переходники.
Нужные инструменты:
- шуруповерт и саморезы;
- отвертка, ножовка;
- болгарка, лобзик электрический;
- рулетка, веревка, уровень.
Для удобства установки нужны строительные леса или козлы.
После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.
Внимание! Места желоба, входящие в тройник не распиливать!
Монтаж
Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.
Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.
Из пластиковых бутылок
Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.
Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.
От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.
Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.
Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.
Из оцинкованной стали
Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.
Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.
Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.
Изготовление трубы
Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.
С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.
Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.
Воронка
Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.
Кронштейны
Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.
Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.
После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом, защищенные от ржавчины, служат намного дольше.
Выкрашенный металл защищен от ржавчины и коррозии. Значит, срок службы изделия из него увеличивается.
Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.
Из металлических профилей для гипсокартона
Профиль легкий и прочный металл прекрасно подойдет для слива воды.Находим нужное количество материала исходя из периметра крыши дома.
Профили по всему периметру дома можно прикрепить на:
- кронштейны;
- проволоку;
- бруски.
Для защиты от выливания воды из желобов, его распиливают на 2 части, конец над воронкой оставляют и загибают, чтобы сделать на углу преграду из полукруга. Сливные трубы и воронку придется сделать из других материалов.
Из дерева
Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.
Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.
Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.
Кронштейн можно сделать из дерева. Из деревянного бруса вырезают треугольник с посадкой для желобов. Кронштейны прибивают гвоздями или прикручивают проволокой к кровле. При установке края перпендикулярных желобов должны перекрываться.
Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.
Главная задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.
Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.
Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.
Советы по эксплуатации системы:
- Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
- Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.
Вывод
Изготовить самостоятельно систему водоотведения можно. Необходимо определится с материалом для работы, начертить схему и приступить к работе.
Главное соблюдать технику безопасности. Эти виды водостоков значительно сэкономят бюджет и позволят сделать именно тот вариант, который ближе для владельца дома.
Полезное видео
Как сделать водослив из канализационных труб на видео ниже:
Пока не установлены водосливы для крыши, нельзя считать строительство дома законченным. Они защищают фасад, фундамент и отмостку от разрушительного воздействия влаги. Чтобы создать такую систему, можно приобрести готовые модули, заказать сборку или соорудить ее самостоятельно. В любом случае знание общих правил пригодится.
Все о специфике устройства водосточной системы вы узнаете из предложенной нами статьи. Мы расскажем о том, как спроектировать и рассчитать водосливной контур. Подскажем, как выбрать материал для сборки и установить конструкцию для отвода атмосферной воды.
Особенности организации кровельного водостока
Смонтировать водосток для крыши не так сложно. Большинство производителей предлагают готовые схемы с подробными инструкциями по монтажу.
Основная задача — предварительно продумать, откуда и куда будет сливаться вода, правильно сделать разводку и произвести замеры. Составляя чертеж, нужно учитывать строительные нормативы и рекомендации, которые уже проверены на практике.
Разновидности сливных конструкций

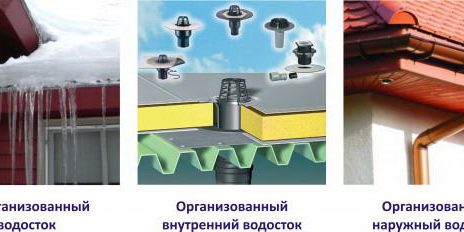

Сначала нужно выбрать тип системы — внутреннюю или наружную, организованную или неорганизованную. Вид водослива зависит от этажности здания, кровельного материала.
Внутренним водосливом целесообразно оборудовать дома свыше 6 уровней. Это отапливаемые постройки с рулонной или мастичной кровлей. Внутренний водосток уместен и для плоской кровли.
Неорганизованная система оправдывает себя в регионах с малым количеством осадков, но требует хорошей гидроизоляции фундамента, откосов. Скрытый водосток эффективен и эстетичен, но сложен в монтаже и эксплуатации
Если уровней до 2, можно обойтись неорганизованной системой. Самый приемлемый и рекомендуемый по СНиП вариант для строений до 5 уровней — наружный организованный водосток. Он легче других устанавливается и не сложен в обслуживании.
Основные факторы при проектировании
Перед покупкой элементов водостока составляется чертеж периметра крыши со всеми выступами, поворотами, измеряются углы. Это помогает определиться с параметрами системы, сделать расчеты. Но проект водосточки должен базироваться на обосновании.
Существуют 3 фактора, которые учитываются при расчетах:
- Площадь и конструктивные особенности кровли.
- Количество осадков.
- Минимально возможная температура.
Диаметр и метраж труб, количество воронок и кронштейнов — все это зависит от площади кровли. Если она не превышает 100 м2, подойдут желоба с диаметром 7-11,5 см, диаметр водосточных труб — 7,5-13 см. Если площадь крыши более 100 м2, нужны желоба с сечением до 20 см и водостоки до 16 см.
Складывая элементы водослива в единую конструкцию, нужно учитывать и рекомендации к материалу от конкретного производителя
Обычно проектирование и выбор типа водостока не вызывает сложностей. Самые простые системы создаются для односкатных и двускатных крыш. Традиционно для двускатных крыш оборудуются два отдельных желоба, для четырехскатных — непрерывный контур. У каркасных построек вертикальные трубы размещаются по несущим стойкам.
Требования к проекту водосточки:
- угол ската для установки подвесных желобов должен быть более 15 градусов;
- желоба подбираются с высотой бортов от 12 см;
- элементы конструкции проверяются на соответствие ГОСТ 7623-75, где указаны их технические параметры, особенности маркировки;
- точки слива устанавливаются на расстоянии до 24 м;
- диаметр труб рассчитывается по формуле — 1,5 см на 1 м3;
- угол уклона желобов составляет 0,2-0,3 градуса или от 2 до 5 мм на метр погонный.
Эти параметры могут меняться в зависимости от климатических условий. В стандартах предусмотрены параметры для восточной системы, устанавливаемой в регионах со средними показателями по температуре (минимальные риски промерзания) и осадкам (75 мм/ч).
На стадии проектирования необходимо продумать вариант системы для сбора и отвода дождевой воды, транспортируемой по водосточной системе. В идеале утилизировать ее лучше в ливневую канализацию, но могут быть и другие варианты: отвод в коллектор с последующим выбросом в водосточную канаву, фильтрующий колодец, поле фильтрации, емкость для сбора дождевой воды и т.д.
Принцип расчета деталей
По периметру крыши и длине одного ската рассчитывается количество желобов. Дальше определяется число стыков деталей и выясняется, сколько нужно соединительных элементов.
При расчете количества труб, изогнутых элементов нужно отталкиваться от высоты, периметра строения, присутствия архитектурных выступов
Количество крепежей зависит от выбранного материала для устройства водостока: для металла межкрепежное расстояние составляет 40 см, для пластика — 70 см. Заглушки ставятся на каждый обрыв трубы, воронки — на каждый водосток.
Рассчитать точное количество материалов только по площади кровли невозможно. Две одинаковые по периметру крыши могут иметь разный по параметрам и стоимости водосток.
Нюансы обустройства кровли сложной формы
Здесь нужно собрать воду с каждого ската, эркера, целесообразно смонтировать несколько водосточек. Если обустроить систему по принципу минимума, в трубы будет попадать сильный поток, который замедлится при прохождении по желобам. Это создаст нагрузку на всю конструкцию.
Иногда дополнительные каналы для сбора воды нужны над балконами, по периметру башенок, в архитектурных надстройках. Такие места проблематично избавить от промерзания и попадания влаги.
Особую сложность представляют закругленные элементы. В этом случае делается радиусный слив из спаянных между собой желобов, который можно покрасить для эстетичности
Для люкарн и мансардных окон сливы не обязательны. Они делаются только при условии большой площади и разнонаправленности скатов.
Еще одна возможная проблема при проектировании водостока для сложной кровли — большое количество элементов. Выручает цвет: детали подбираются в тон кровле или контрастные с ней. В дизайне используется и форма профиля, когда его устанавливают как архитектурный элемент.
Выбор материалов для системы водоотвода
Качество, внешний вид, цена — три параметра, которыми руководствуются при выборе материалов для водослива. Важны и климатические условия: в регионах с солнечным жарким летом предпочтительнее металл, для территорий с повышенным уровнем влажности лучше пластик.
Сравнить пластиковые и металлические изделия для организации водостока поможет статья, посвященная разбору и оценке обеих разновидностей.
На рынке присутствуют несколько вариантов:
- Оцинкованная сталь. Недорогое и простое в монтаже решение. Но сталь подвержена коррозии, поэтому долговечность конструкции сомнительна.
- Полимеры. Смотрятся привлекательно, можно подобрать цвет в тон кровли, служат долго. Но отличаются умеренной хрупкостью, требуют аккуратности при установке.
- Медь и алюминий. Эти материалы выглядят солидно, подчеркивают материальные возможности владельца. Срок их эксплуатации неограничен. Единственное, что останавливает от покупки медных или алюминиевых деталей, — высокая стоимость.
Вне зависимости от материала каждая система состоит из труб, сборных воронок, уголков и желобов. Устройство водосточной системы заключается в их сборке согласно заранее сделанной схеме и креплении. Детали соединяются с помощью переходников с уплотнительными прокладками.
В продаже есть клеевые системы, но они сложнее в сборке, чем конструкции на защелках. Последние для дополнительной надежности можно «подстраховать» изнутри кровельным герметиком
Важно, чтобы все необходимые составные части водослива нашлись в одной торговой точке и от одного производителя. Отсутствие чего-либо может затормозить процесс монтажа.
Подбирая детали водостока, не экспериментируйте с попытками приспособить кустарно сделанные элементы к имеющимся обстоятельствам. Лучше сразу остановиться на изделиях от проверенных производителей.
В продаже будут попадаться элементы с прямоугольным сечением. Они обычно дешевле круглых на 10-15%, но сложнее в монтаже и требуют соответствующего дизайна фасада. Их уместно использовать для обхода выступов или неудачных углов
При выборе материала имеет значение и надежность стропильной системы, она должна выдерживать вес водослива. Если есть сомнения, остановитесь на облегченных полимерных конструкциях.
Особенности монтажа элементов
Время установки водосточной системы зависит от этапа строительных/монтажных работ. Во время возведения здания ее устанавливают до укладки покрытия. В период проведения ремонта, если не планировалась смена кровли, монтаж выполняют в любое время, но кронштейны желобов в этом случае крепят к лобовой доске, а не к стропилам.
До недавнего времени существовали только подкровельные крепежи. Сегодня можно найти разные виды крюков, кронштейнов, которые позволяют собирать водоотливы до и после монтажа кровли.
Общий алгоритм установки выглядит так:
- Определяется расположение вертикальных труб с учетом размещения дверей, окон. Обычно это углы здания или центр фасада (если длина одной стены больше 18-20 м).
- В самую нижнюю точку желоба устанавливаются воронки.
- Монтируются кронштейны. Основные держатели размещают на 10-15 см от воронок, остальные — на одинаковом расстоянии в 40-60 см друг от друга.
- Укладывается желоб в кронштейны с учетом расширения выбранного материала.
- Монтируются соединители желоба между кронштейнами с соблюдением расстояния в 10-15 см.
- Соединяется желоб с воронками. Если желоб состоит из нескольких частей, удобнее их сначала собрать, а потом закрепить по условной линии, продолжающей крышу. Расстояние — около 1 см от края кровли.
- Монтируются углы и заглушки. Если угол у кровли не прямой, подбираются регулируемые детали, которые подрезаются по линиям поворота. Так обходятся эркеры.
- Устанавливаются трубы в 3-8 см от стены строения. Крепятся пластиковые или металлические хомуты, фиксирующие водосток к фасаду.
Расстояние от конечного слива до отмостки — от 15 см, до земли — от 25 см. Если установить ниже, появится риск образования наледи внутри труб, что может привести к разрыву.
От стены до труб должен соблюдаться отступ не менее 3 см, чтобы поверхность не отсыревала. Для обхода архитектурных элементов или изменения направления стока допустимо использование колена в 135 градусов.
Относительно недавно в продаже появились регулируемые кронштейны. С их помощью можно настраивать радиус изгиба, подкручивая шурупы
Монтаж пластиковой водосточки осуществляется при температуре от +5 градусов и выше. Сооружение металлической системы может производиться в любое безопасное для кровельщиков время, независящее от температурных показателей. После завершения установки система готова к эксплуатации.
Обслуживание готовых конструкций
Современные материалы не нуждаются в регулярном окрашивании или обработке специальными составами. Чтобы водосточная система хорошо справлялась со своими функциями, ее нужно регулярно очищать от грязи и мусора. Обычно это делается раз в год осенью.
Установленная на желобах сетка значительно облегчает задачу ухода за системой. Но она задерживает только листья, крупный мусор, а пыль и грязь все-таки попадают в водосток
Распространенный способ очистки — использование шланга, когда все загрязнения просто смываются напором воды. В продаже присутствуют и роботизированные устройства для ухода за сливами. Они оборудованы интеллектуальной системой, которая самостоятельно рассчитывает, когда и сколько раз нужно «проехать» по желобам, чтобы удалить весь мусор.
Если не следить за состоянием водосточки, мусор может заблокировать потоки, жидкость начнет скапливаться в проблемных местах и вытекать через края желобов. Дополнительная нагрузка на трубы приведет к поломке элементов и обрушению конструкции.
Для того чтобы предотвратить образование ледяных заторов в желобах и вертикальных трубах, рекомендовано ставить обогрев водостоков. С нюансами его выбора и правилами монтажа ознакомит рекомендуемая нами статья.
Выводы и полезное видео по теме
Составные части и особенности монтажа пластикового водостока.
Что происходит с водостоком, если его вовремя не очистить от грязи.
Чтобы надежно защитить дом от влаги, одного водостока недостаточно. Нужно позаботиться о системе водоотведения, в которую входят ливневые лотки, решетки на них, пескоулавливатели, резервуары для сбора жидкости.
Хотите рассказать о том, как сооружали водосточную систему собственными руками? Располагаете интересной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы по спорным или неясным моментам.
Грамотно обустроенный отвод воды с крыши дома обеспечит надежную и своевременную защиту фундаментного основания, стеновых конструкций и кровли от негативного воздействия осадков.
Практичная система водоотвода изготавливается из долговечных и надежных материалов, проста в монтаже и обслуживании, придает фасаду здания привлекательный и эстетичный вид.
Особенности системы водоотвода для крыши
Система отвода воды с крыши – это важная функциональная часть любого здания, которая обеспечивает его надежное функционирование и защиту на протяжении всего срока эксплуатации.
Подобная система предназначается для следующих целей:
- защиты готового строения от воздействия влаги;
- сбора любой жидкости – талой, дождевой;
- декоративного оформления фасада.
Системы водоотведения для частных домовладений разделяются на два типа:
- Внутренние. Предназначаются для обустройства на плоской кровле. В этом случае укладка кровельного материала выполняется под уклоном по направлению к воронке для сбора и передачи воды в водосток. Труба устанавливается во внутренних стенах здания или в технических каналах.
- Внешние. Используются для кровель скатного типа (с одним и двумя скатами). Основные элементы – трубы водостока, воронки и желоба – монтируются по краю крыши, а отвод жидкости осуществляется с наружной стороны здания.
Конструктивные элементы внешней системы водостока
Внешние стоки применяются на большинстве частных домов, обустроенных скатными кровлями, поэтому именно такой вариант системы будет рассмотрен более детально.
Система слива включает следующие элементы:
- Желоба для сбора воды с поверхности кровли, когда идет дождь или тает снег, а также дальнейшего ее вывода через трубы в сливную систему. Желоба для отвода отличаются по конфигурации, габаритам и материалу, который используется для их изготовления.
- Соединители для желобов. Учитывая стандартную длину желобов в 250 см, чтобы организовать систему стоков с кровли, необходимо выполнить грамотное соединение всех элементов конструкции. Для этих целей используются соединители, оснащенные уплотнительными прокладками на резиновой основе. Они обеспечивают надежную герметичность стыков между элементами и компенсируют расширение материалов при нагреве или охлаждении.
- Переходные элементы углового типа используются для организации обвода сточной системы по внутренним углам строения. Угловые соединители способствуют увеличению гидродинамических показателей готовой конструкции.
- Крепежные элементы – металлические кронштейны, предназначенные для надежной фиксации желобов к кровельной конструкции. Они представлены специальными крюками, имеющими различную длину и конфигурацию.
- Воронка для перенаправления воды с кровли через желоба в трубы. Важный конструктивный элемент любой системы водоотвода, монтируется между жёлобом и водосточной трубой.
- Защитные заглушки, которые препятствуют переливу воды через края установленных желобов.
- Трубы водосточные предназначаются для отвода жидкости в накопительный резервуар или дренажную систему. Монтаж труб выполняется к воронке с фиксацией к фасаду здания.
- Трубные и сточные колена предусмотрены для отвода сточных вод на безопасное расстояние от фундаментного основания и отмостки строения. Трубное колено позволяет регулировать поворот трубы, а сточное колено обеспечивает вывод воды в канализационную систему.
- Крепежи для фиксации труб. Подобные элементы используются для надежного закрепления труб к фасаду здания.
- Сетчатые колпаки для защиты конструкции желобов от загрязнений и засорения сторонними предметами.
Технические характеристики желобов и труб
Желоба и трубы – основные конструктивные элементы водосточной системы, установленной на крыше. Чтобы организовать сток воды с крыши, необходимо правильно подобрать конструктивные элементы с учетом их типоразмеров, конфигураций и материалов.
Конфигурация желобов
Данный параметр определяет геометрию готовой системы, от которой зависит эффективный сбор дождевой и талой воды.
Желоба бывают следующих форм:
- полукруглой;
- квадратной;
- прямоугольной;
- трапециевидной;
- полуэллиптической.
Самые надежные и доступные – полукруглые элементы, которые широко востребованы для частных домовладений, удобны в обслуживании, способны обеспечить большой поток воды. Особая конструкция полукруглых желобов, усиленная ребрами жесткости, обеспечивает повышенную устойчивость к предельным нагрузкам и деформациям.
Изделия квадратной и прямоугольной формы подходят не для всех типов крыш, к тому же требуют дополнительной защиты от деформаций дополнительной установкой снегозадержателей.
Водосточные трубы выбираются с учетом формы желобов: квадратные трубы для желобов коробочной формы, круглые – для желобов полукруглой и полуэллиптической формы.
Диаметры труб и желобов
Не менее важным параметром является диаметр желобов и труб, который определяется площадью кровли – чем больше площадь, тем больше диаметр.
Желоба бывают диаметром от 9 до 15 см, трубы – от 7,5 до 12 см. При выборе элементов рекомендуется соблюдать следующие рекомендации:
- Для небольших кровель с площадью ската в диапазоне 11–72 кв. м. подойдут желоба диаметром до 10 см, трубы – 7,5 см.
- Для кровель среднего размера с площадью ската от 110 до 205 кв. м. стоит выбрать желоба диаметром 10–13 см, трубы – от 9 до 11 см.
- Для крыш большого размера, площадь ската которых составляет от 210 кв. м., предусмотрены желоба диаметром до 15 см и трубы – до 12 см.
Материал изготовления
Надежность и долговечность системы слива воды с крыши зависит от качества материала, который использовался для изготовления сточных желобов.
Водосточные системы с основными элементами могут быть изготовлены из пластика или металла. Для металлических конструкций используются изделия из стали, меди, полимера и алюминия.
- Стальные. Изделия отличаются низкой стоимостью, небольшим весом и простотой установки. Для повышения эксплуатационных характеристик материала стальные изделия покрывают специальными полимерными компонентами, которые способны выдерживать перепад температур, воздействие ультрафиолета, механические повреждения и деформации. Соединение отдельных элементов конструкции выполняется при помощи крепежей, оснащенных уплотнителями, скобами и замками. К недостаткам материала можно отнести хрупкость при ударах и восприимчивость к появлению ржавчины в местах повреждений поверхности.
- Алюминиевые. Слив с крыши, оснащенный алюминиевыми элементами, отличается практичностью, долговечностью, простотой монтажа и небольшим весом. Такая конструкция имеет привлекательный внешний вид, устойчива к воздействию ультрафиолета и выгоранию. К недостаткам материала можно отнести высокую стоимость и восприимчивость к появлению электрохимической коррозии. Для соединения изделий используются специальные заклепки, клеевая смесь или силикон для алюминия.
- Медные. Изделия из чистой меди являются самыми долговечными и надежными. Соединение отдельных элементов осуществляется горячей пайкой или фальцеванием. Медные элементы предусмотрены для монтажа на кровлях фальцевого типа. В процессе эксплуатации медь подвергается окислению, в результате чего приобретает характерный зеленый оттенок. Если медный слив для воды с крыши контактирует с алюминиевыми или стальными элементами, это может спровоцировать электрохимическую коррозию. В этом случае медные сливы рекомендуется устанавливать на кровлях, изготовленных из такого же материала.
- Полимерные. Самый востребованный и доступный вариант сливов для частных домов и дач. Чтобы повысить устойчивость изделий к воздействию ультрафиолета и перепадам температур, поверхность покрывается акриловой или титановой пропиткой. Соединение элементов выполняется муфтами с уплотнительными резинками, защелками или клеевой смесью. Желоба из полимерных материалов устойчивы к коррозии, механическим нагрузкам и повреждениям.
Как установить систему водостока для крыши самостоятельно?
Установка водосточной системы своими руками требует технической подготовки и соблюдения правил безопасности при проведении высотных работ.
Перед началом работ рекомендуется провести некоторые замеры, а именно просчитать периметр наружных стен и количество фиксирующих кронштейнов. Кроме того, следует подготовить простую схему размещения кронштейнов, желобов, воронок и труб с водосточными коленами.
Чтобы обустроить простой слив дождевой воды с двухскатной крыши, расчеты необходимого количества комплектующих проводятся в следующем соотношении – каждые 10 метров желоба оснащаются 1 воронкой, к которой фиксируется 1 труба. Далее просчитывается необходимое количество воронок и труб.
Количество фиксирующих кронштейнов определяется общей длиной желобов и минимальным расстоянием, на котором они устанавливаются. Просчет хомутов для труб водостока выполняется просто – по 3 хомута на каждую трубу.
Сборка и фиксация конструкции системы выполняется в следующем порядке:
- Выполняется разметка мест для фиксации кронштейнов. Чтобы обеспечить им необходимый уклон, отмечаются две точки – начальная и конечная, соединяются между собой. На линии отмечаются точки под крепление кронштейна. Далее выполняется фиксация элементов на поверхности кровли.
- Собирается конструкция желоба. Все основные элементы соединяются между собой в единую герметичную конструкцию, устанавливаются воронки.
- Собранный желоб монтируется на предусмотренное для него место с фиксацией на кронштейны.
- После надежной фиксации желобов выполняется соединение воронки с коленом для установки водосточной трубы. Важно соблюдать минимальный технологический зазор в 3–4 см между трубой и внешней стеной дома. Для вертикального монтажа трубы можно использовать строительный уровень или отвес. В соответствующих местах устанавливаются хомуты, фиксируется труба.
- В нижней части трубы крепится колено для отвода вод.
- Все незадействованные участки желоба закрываются защитными заглушками.
- Для обводки системы по всему периметру крыши, на углах устанавливаются желоба углового типа.
Закрытый слив дождевой воды с крыши предусматривает эффективный отвод жидкости за пределы фундамента и цоколя: в ливневую канализационную систему, дренажный или канализационный колодец и накопительный резервуар.
Дождевая вода, стекающая с крыши, способна доставить множество неприятностей: намокший фундамент и стены дома, разрушенная отмостка и тротуарная плитка, подтопленный подвал и цокольный этаж. Во избежание разрушительных последствий действия воды монтируются сливы для крыши, входящие в состав водосточной системы дома, обеспечивающей слив дождевой воды с крыши и ее направление в определенное место.
Особенности водосточных систем
Водосточные системы состоят, как правило, из 3 основных элементов: фитинга, желоба и трубы. В зависимости от сечения делятся на: круглые, квадратные и трапециевидные. Монтаж систем слива воды с крыши различается и зависит от ее конструктивных особенностей. К примеру, для плоской или вальмовой крыши понадобится монтаж сливной системы по всему периметру. Установка начинается с крепления заглушки, дающей водному потоку требуемое направление. После попадания в водоприемник вода будет перетекать в сливную систему. Монтаж изгиба нужно сделать с помощью устанавливаемых под определенным углом переходников, а все детали крепятся между собой муфтами.
Специальные тройники дают возможность грамотно распределить водные потоки, обеспечив тем самым умеренную нагрузку на систему. Монтаж сливов на крыше осуществляется с применением хомутов и кронштейнов. При установке также используются дополнительные детали – корзины и сеточки, защищающие слив от засорения; ливневые приемники; капельники, предупреждающие скапливание воды.
Водосточные системы могут быть металлическими или пластиковыми. Бюджетным вариантом является оцинкованная сталь, имеющая при этом большой недостаток – низкую устойчивость к коррозии. Гораздо более долговечны алюминиевые и медные системы, но при этом их стоимость довольно высока. Пластиковые конструкции наиболее распространены, так как при вполне доступной стоимости имеют малый вес, устойчивость к механическим и коррозийным повреждениям, долгое время сохраняют замечательный внешний вид. Помимо этого, такие системы прочны и просты в монтаже.
Проектирование сливной системы
При установке слива на крыше для небольшой постройки, уместным будет использование желоба размером до 110 мм и трубы диаметром до 75 мм. Если площадь кровли велика, то желоб и труба необходимы больше –130 мм и 100 мм соответственно. Для построек, имеющих огромную площадь крыши, потребуется желоб 200 мм диаметром, и труба размером 150 мм. Длина желоба напрямую влияет на водосточную трубу – если его длина превышает 8 м, то необходимо будет установить две водосточные трубы.
Для монтажа сливов своими руками понадобятся определенные материалы и инструменты:
- трубы и желоба;
- элементы соединения;
- заглушка желоба;
- резиновые уплотнители;
- воронки для приема воды;
- клей и герметики;
- ножовка или болгарка.
Важно обратить внимание на некоторые нюансы перед тем, как делать сливы на крыше своими руками. Следует крепить желоб к крыше и стене под наклоном относительно сточной трубы, что обеспечит эффективный сток воды. Нужно внимательно изучить инструкцию, прикладываемую к приобретенному комплекту, которая должна содержать подробную схему монтажа.
Установка сливов на крышу своими руками
Ниже представлена пошаговая инструкция по установке сливов для крыши своими руками:
- Начинать необходимо с подсчета требуемого количества воронок, труб, кронштейнов, желобов, заглушек, соединительных элементов. Заблаговременный расчет всех материалов поможет сэкономить врем в дальнейшем и не приведет к перерасходу материалов.
- Крепеж кронштейнов. Нужно наметить, к чему следует крепить кронштейны, при этом требуемое расстояние от стены до желоба – 7-8 см, иначе будет происходить намокание стены. Кроме того, уклон желоба на 1 погонный метр должен быть около 20 мм, что предотвратит скапливание в нем воды, вследствие чего кронштейны должны крепиться с небольшим смещением. Облегчить задачу при устройстве слива с крыши поможет расчет и отметка необходимого уклона.Первым следует закрепить верхний кронштейн, расстояние до которого от края крыши должно быть 10-15 см. Вторым крепится нижний кронштейн. После этого между ними натягивается нитка, по которой делаются отметки мест крепления последующих кронштейнов с шагом около 40-60 см. Детали крепятся саморезами, при этом следует следить за тем, чтобы кронштейн не находился в месте соединения желобов.
- Монтаж желобов. Как правило, желоба изготавливаются длиной 1 м, 2 м, 2,5 м, по причине чего перед установкой их следует соединить, что делается при помощи элементов с уплотнительной резинкой. Заглушки устанавливаются по краям желоба, а приемная воронка — в желаемом месте. Для ее монтажа в желобе наискось делаются спилы, после чего он соединяется с воронкой, на край которой предварительно наносится клей. При этом ось отверстия, прорезанного в желобе, должна совпадать с осью лейки воронки.
- Установка держателей и водосточных труб. Сливные трубы должны располагаться точно под воронками. Монтаж труб к стене осуществляется хомутами или держателями, которые крепятся к стене при помощи саморезов, гвоздей, дюбелей или шурупов. Держатели труб следует разместить в местах стыка – под каждым раструбом, при этом расстояние между элементами не должно превышать 2 м. Сливное колено является последним элементом трубы и устанавливается так, чтобы вода отводилась в требуемое место.
После всех произведенных действий по установке слива на крыше, дождевая вода больше не застанет вас и фундамент вашего дома врасплох, а будет грамотно отводиться в нужное место или скапливаться в емкости для дальнейшего использования.
Напоследок, по традиции, предлагаем посмотреть короткое видео в котором показан пошаговый монтаж водосточной системы
Узнавайте о выходе новых статей в нашей группе Вконтакте, на странице Facebook, в Твиттере или получайте статьи на Вашу электронную почту:<label>Email</label><index>
Устройство и виды
Слив для дождевой и талой воды – важнейший элемент водосточной системы каждой крыши. Он представляет собой простую конструкцию, собранную из трубы, желобов и водосборных воронок. Она осуществляет перенос жидкости, стекающей со скатов кровли, в ливневую канализацию. В зависимости расположения и характера использования различают 3 вида слива:
Виды водосточных систем
- Стихийный. Этим термином обозначают неорганизованный слив дождевой воды, когда атмосферная влага покидает поверхность ската крыши самотеком без дополнительного оборудования. При таком способе избавления от излишков жидкости не выполняется монтаж воронок и желобов, не устанавливаются водосточные трубы. Недостаток стихийного слива заключается в том, что вода, падающая с высоты кровли, наносит вред отделке стен, попадает под гидроизоляцию конструкции, размывает грунт или фундамент сооружения.
- Организованный внешний. Монтаж организованного внешнего слива заключается в установке водосточной трубы, желоба и водосборных воронок, то есть создания системы, по которой происходит перенос воды со ската крыши в «ливневку». Слив такого вида подходит для организации своими руками водостока со всех форм скатной кровли. Достоинство внешнего слива для крыши в том, что он легко устанавливается, а также обслуживается своими руками.
- Организованный внутренний. Особенность внутреннего слива в том, что водосточные трубы проходят внутри сооружения и скрыты от глаз. Монтаж водостока такой конструкции выполняют для плоской кровли. Внутренний слив сложнее внешнего в обустройстве, эксплуатации и обслуживании, поэтому оборудовать его своими руками будет непросто. Некачественный монтаж, выполненный без соблюдения правильной технологии, чреват постоянными протечками.
Расположение элементов внутреннего и внешнего водостока
Обратите внимание! Диаметр трубы и желоба, которые потребуются, чтобы оборудовать слив, вычисляют, исходя из климатических условий в зоне строительства, а также площади и уклона крыши. Для кровли гаража или компактного дачного дома достаточно водосточной трубы с диаметром 50-70 мм и желоба с диаметром 70-120 мм.
Материалы
Водосточные системы для кровли изготавливаются из самых разных материалов, от которых зависит цен и срок эксплуатации слива. Комплектующие для сборки должны обладать тремя качествами: устойчивостью к воздействию воды, к перепадам температуры и долговечностью. Чаще всего слив для крыши производится из следующих материалов:
- Оцинкованная сталь. Сталь является самым популярным материалом для изготовления слива. Для тех, ком по душе этот материал существует два пути: выбрать готовые модели в строительном магазине или сделать слив своими руками из листового металла. Водосточные системы из оцинкованной стали достаточно устойчивы к коррозии, имеют герметичное соединение между доборными элементами и служат не менее 15 лет. Отрицательная черта водостоков из оцинковки – тяжелый вес, который является дополнительной нагрузкой для стропильной системы кровли. Водослив из оцинкованной стали
- Пластик. Современный слив для крыши из поливинилхлорида обладает высокой устойчивостью к действию воды, отличными антикоррозийными свойствами, а также он гораздо легче аналогов из металла. Водосточные системы из пластика выпускаются различных цветов, которые можно подобрать в тон к кровельному материалу. Монтаж без труда выполняется своими руками, так как все, что требуется для сборки, поставляется в комплекте с водосливом. Недостаток моделей из пластика, что не все из них выдерживают резке перепады температуры, свойственные для сурового российского климата. Качественный пластиковый слив для дождевой воды служит более 20-25 лет. Водосток из пластика
- Медь. Водосточные системы из меди – дорогостоящее решение для организации слива со ската кровли. Медь является инертным металлом, не вступающим в окислительные реакции. Водослив из этого материала прослужит более 100 лет, за время которых он лишь приобретет благородный налет патины. Постоянное воздействие воды не приносит вреда медным элементам водосточной системы крыши. Однако, они имеют солидный вес, поэтому выполняя монтаж своими руками, позаботьтесь об усилении стропильного каркаса и обрешетки кровли. Водослив из меди
Опытные кровельщики рекомендуют выбирать водосливы, исходя из того, монтаж какого покрытия будет выполняться на крышу. Для вальцевой кровли, крыш из металлочерепицы и профлиста подходят водосливы из оцинкованной стали с полимерным покрытием. Мягкие рулонные покрытия требуют установки моделей из пластика. А монтаж медных водосливов возможен, только если вся крыша покрывается этим материалом.
Схема сборки водослива
Принципы монтажа
В независимости от материала, стоимости или вида водостока, главным критерием эффективной работы является качественная установка с соблюдением всех требований безопасности. Существует 2 фактора, благодаря которым водосточная система функционирует: герметичность и уклон в сторону водосборной воронки. Профессиональные мастер при оборудовании водостока придерживаются следующих правил:
- Чем больше вес сливов, тем надежнее должен быть стропильный каркас в местах установки. Тяжелые модели из меди, алюминия или стали монтируют на стропильные ноги, а легковесные из пластика прямо на карнизную доску.
- Между водосточным желобом и стропильными ногами крыши прокладывают гидроизоляционный слой. Некоторые мастера используют для этого полиэтиленовые пленки и рубероид, а другие рекомендуют обрабатывать места прилегания мастикой на основе битума.
- Установку водосливов выполняют вдоль всех кровельных свесов. Водосточный желоб фиксируют таким образом, чтобы образовывался уклон 3-5 градусов по направлению к водоприемной воронке, а на противоположную сторону надевают заглушку.
- Водосточный желоб устанавливают на специальные кронштейны таким образом, чтобы он выглядывал из-под свеса крыши на половину ширины. Такое расположение позволяет эффективно собирать воду и защищает желоб от обрушения из-за схода снега. Монтаж желоба на «холодных» и «теплых» крышахПравильное расположение водосточного желоба относительно свеса
- Водосточные стояки размещают на каждом внешнем и внутреннем углу здания. В эти места подводят ливневую канализацию, устанавливают емкости для сбора воды или делают песчано-гравийную подушку. Расстояние от окончания водосточной трубы до земли не должно превышать 40-50 см во избежание размытия грунта и разрушения фундамента.
- Кронштейны размещают на расстоянии не более 50-60 см друг от друга. Чем тяжелее водосливы, тем меньше делают шаг между креплениями.
Установка кронштейнов
Важно! Водосток крыши нуждается в регулярном обслуживании. Грамотно рассчитанная и правильно установленная система осматривается всего 1 раз в сезон, после окончания осенних листопадов и ливней, но до наступления устойчивых заморозков. В это время следуют очистить желоба и трубы от мусора, листьев, проверить герметичность швов и устранить протечки.
Видео-инструкция
</index>Используемые источники:
- https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/krysha-i-krovlya/vodostochnye-i-livnevye-sistemy/kak-sdelat-vodostok-svoimi-rukami.html
- https://sovet-ingenera.com/kanaliz/livnevka/vodoslivy-dlya-kryshi.html
- https://gidpovode.ru/dacha/sliv-s-kryshi.html
- https://strhouse.ru/stroitelstvo-svoego-doma/slivy-dlja-kryshi-svoimi-rukami.html
- https://krovlyakrishi.ru/kommunikacii/vodostok/vodoslivy-dlya-kryshi.html
