Система погодного (климатического) регулирования многоквартирных многоэтажных домов (ЖКХ)

Система погодного регулирования поможет сэкономить до 35% на отоплении окупаемость системы от 1 месяца

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете

Как это работает?

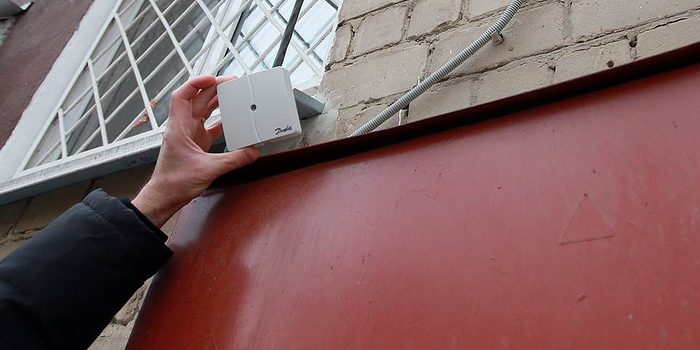

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчете системы погодного регулирования? Звоните: 8 (977) 262-36-80

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ».  При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.

• Насос циркуляционный — 40000 рублей
• Клапан регулирующий с электроприводом — 60000 рублей
• Шкаф управления двумя насосами в сборе — 85000 рублей
• Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых  домах, где не более 10 квартир.

• Насос циркуляционный в пределах — 10000 рублей
• Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
• Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
• Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

• Насос циркуляционный — 10000 рублей
• Балансировочный клапан — от 30000 рублей (выберете сами по цене и качеству)
• Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — в пределах 10000 рублей

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Мы поможем Вам сэкономить Звоните: 8 (977) 262-36-80

Терморегуляторы – небольшие по размеру, но весьма практичные в быту устройства для контроля теплоотдачи. В зависимости от реальной потребности регуляторы температуры для батарей отопления увеличивают или сокращают объем теплоносителя. Согласитесь, это полезно и для самочувствия владельцев дома/квартиры, и для их кошельков.

Желающим приобрести терморегуляторы для оснащения радиаторов мы предлагаем ознакомиться с подробным описанием видов устройств регулировки отдачи тепла. Мы привели и сравнили их способы управления, принцип действия, стоимость, специфику монтажа. Наши рекомендации помогут выбрать оптимальную разновидность.

Представленную к рассмотрению информацию, собранную и систематизированную для будущих покупателей регуляторов тепла, мы дополнили наглядными фото-подборками, схемами, нормативными таблицами, видео.

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18^оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Галерея изображенийТермостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей средыВсе виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку — механизм воздействия на клапанВ самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фонаТермостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в приборСамый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфоннуюВсе варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопленияТермостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функцииУстановка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначениюНазначение термостатического вентиляОбязательные составляющие терморегулятораТерморегулятор с выносным термодатчикомТермоголовка для автоматического управленияТерморегулирующий клапан или вентиль — основной компонентРегулирующее устройство для однотрубных схемТермостатический вентиль для двухтрубных системПлюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19^оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26^оС,  то в помещении будет ощущаться сырость. Поэтому здесь важно обеспечить высокую температуру.

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24^оС, для детей постарше достаточно будет 21-22^оС. В остальных комнатах температура может варьироваться от 18 до 22^оС.

Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23^оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19^оС

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.

Виды терморегуляторов и принципы работы

Терморегуляторы разделяют на три вида:

• механические, с ручной настройкой подачи теплоносителя;
• электронные, управляемые выносным термодатчиком;
• полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов – невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

Основные элементы регулятора механического типа – термостат и термостатический клапан

Механический терморегулятор состоит из следующих элементов:

• регулятора;
• привода;
• сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла

Электронные терморегуляторые условно разделяют на:

• Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
• Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную

Газонаполненные и жидкостные термостаты

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм.  При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

Жидкостные и газовые регуляторы могут быть двух типов:

• со встроенным датчиком;
• с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах “теплый пол”, “теплые стены”. Важно подобрать модификацию, которая подойдет для той или иной системы (+)

Дистанционные датчики целесообразно использовать в случаях, когда:

• батарея закрыта плотными шторами;
• термостат располагается в вертикальном положении;
• глубина радиатора превышает 16 см;
• регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
• радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора отопления. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

1. Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
2. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
3. Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
4. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
5. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

• рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
• недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Монтаж автоматических регуляторов отопления

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Метод настройки механического терморегулятора

После установки механические модели важно правильно настроить. Для этого нужно закрыть в помещении окна, двери, чтобы свети потери тепла к минимуму, что позволит дать более точный результат работы системы отопления.

В комнату помещают термометр, затем отворачивают клапан до упора. В этом положении теплоноситель заполнит радиатор полностью, а значит, теплоотдача прибора будет максимальной. Через некоторое время необходимо зафиксировать полученную температуру.

Далее необходимо повернуть головку до упора в обратную сторону. Температура начнет понижаться. Когда термометр покажет оптимальные для помещения значения, то клапан начинают открывать до тех пор, пока не послышится шум воды и не произойдет резкий нагрев. В этом случае вращение головки прекращают, фиксируя ее положение.

Выводы и полезное видео по теме

В видео наглядно показано, как настроить терморегулятор и внедрить его в систему отопления. В качестве примера взять автоматический электронный регулятор Living Eco от бренда Danfoss:

Выбрать терморегулятор можно исходя из собственных пожеланий и финансовых возможностей. Для бытовых целей идеально подойдет механической и полуэлектронный агрегат. Любители smart-техники могут отдать предпочтение функциональным электронным модификациям. Установить приборы также возможно без привлечения специалистов.

Появились вопросы по предложенной к рассмотрению теме? Есть желание поделиться личным опытом, полученным в ходе установки или использования терморегулятора? Пишите, пожалуйста, комментарии.

Услуги автоматизации систем центрального отопления, теплоснабжения с целью экономии тепла в Перми и Пермском крае. Автоматика центрального отопления, теплоснабжения устанавливается в многоквартирные и многоэтажные дома, жилые здания, заводы, детские сады, школы, МКД, ТСЖ. Автоматическая регулировка потребления тепловой энергии повышает энергоэффективность зданий, подключённых к центральным тепловым сетям.

• Проектирование
• Автоматика ГВС
• Поставка
• Балансировка отопления
• Настройка
• Обслуживание

Погодозависимая автоматика отопления, теплоснабжения. Погодное регулирование это разновидность автоматических систем управления потребления тепловой энергии на отоплении. Основной принцип автоматической регулировки, заложенный в системе – поддержание температуры теплоносителя от фактической температуры наружного воздуха, согласно температурного графика.

Платите меньше за тепло уже в этом отопительном сезоне,  по системе сам решаю, сколько потребляю!

Узнайте подробней!

Стоимость установки системы автоматического регулирования потребления тепловой энергии.

Цена установки автоматики Независимая система отопления	Цена установки автоматики Зависимая система отопления
186 400 руб.	56 600 руб.

Узнайте стоимость установки!

Гарантия 5 лет.

7 лет юридическому лицу, а значит – работу выполним в срок, а гарантия будет исполнена.

Регулировка центрального отопления, теплоснабжения ТСЖ, МКД вручную

Автоматическая регулировка тепла, отопления, теплоснабжения.

Для создания комфортного отопления в квартире обязательным элементом подразумевает использование автоматики. Не будете же вы постоянно сидеть в тепловом пункте и контролировать в ручном режиме работу теплового узла. Да и комфортные условия в доме лучше обеспечить не открытыми форточками, хотя проветривание в комнатах никто и не отменял, а установлением желаемой температуры. Создать мягкий климат в доме не просто, при резких колебаниях температуры помещений и частых сквозняках. Вот эти задачи и выполняет автоматика систем отопления.

Автоматизация системы отопления никогда ещё не была настолько доступной, убедитесь в этом сами!

Техническая возможность установки автоматики определяется инженером-теплотехником на месте. Выезд специалиста бесплатный и ни к чему не обязывает.

Узнайте возможность установки!

Закажите бесплатный выезд инженера!

Экономия тепла, отопления, теплоснабжения.



За счёт чего достигается экономия?

• Потребитель сам решает, когда и сколько тепла потреблять.
• Равномерное распределение тепла по дому.
• Предотвращение перетопов и перегрева в жилых домах, предприятиях.
• Отсутствие закипания теплообменников пластинчатых или кожухотрубных.
• Ограничение поступления лишнего теплоносителя в дом.
• Увеличение срока службы трубопроводов, системы отопления.
• Контроль ИТП online, с оповещением об аварийных ситуациях.
• Вы не платите за чужое, не использованное отопление в оттепели.

Комфорт проживания.

• Нет нужды использовать электрообогреватели.
• Сквозняки из-за широко открытых окон и дверей балконов в прошлом.
• Духота в квартире не досаждает.
• Холодные батареи уже не у вас.

Система автоматического управления отоплением, теплоснабжением здания.

Объект работает без постоянного обслуживающего персонала, а информация выводится на диспетчерский пульт управления либо на сотовый телефон.

Функция удалённого управления позволяет на расстоянии менять настройки системы корректировать её работу в ручном режиме. Видеть параметры системы в режиме онлайн.

Центральные тепловые пункты круглогодично обеспечивают жителей теплом в отопительный сезон. Основная Задача АСУ ИТП – это круглосуточный контроль и управление подачей теплоносителя с постоянным давлением, поддержание заданной температуры в помещении. Для эффективности обслуживания информация от исполнительных механизмов и датчиков собирается и передается на единый диспетчерский пульт по средствам проводной (кабельный интернет) и беспроводной (сотовой) связи. Это позволяет отслеживать работу оборудования АСУ теплового пункта в режиме реального времени и при необходимости выполнять корректировку рабочих параметров оборудования.

Регуляторы тепла, отопления, теплоснабжения.

• •
  •
  •
  •

Регуляторы предназначены для автоматического изменения расхода теплоносителя в системе отопления на центральных и индивидуальных тепловых пунктах, а также для автоматического регулирования температуры в системах приточной вентиляции путем воздействия на клапан с электрическим приводом.  Приборами предусмотрено регулирование разности температур воды в подающем и обратном трубопроводах систем отопления либо температуры воды в подающем трубопроводе по графику отопительных систем в зависимости от температуры наружного воздуха. Причем регулятор при определенном значении температуры наружного воздуха и дальнейшем ее понижении поддерживает постоянное значение регулируемого параметра теплоносителя, исключая разрегулировку тепловых сетей, работающих по графику с верхней срезкой. Регулятором предусмотрена коррекция графика отпуска тепла при отклонениях температуры внутреннего воздуха от заданного значения.

Насосы циркуляционные, корректирующие.

• •
  •

Насосы в системе автоматики выполняют очень важную функцию:

• Поддерживают расчётную циркуляцию теплоносителя в системе отопления на время закрытия регулирующего клапана.
• Увеличивают скорость циркуляции теплоносителя в системе отопления, в случаях, когда теплоснабжающая организация не обеспечивает расчётные параметры теплоснабжения.

Автономность работы системы автоматики отопления, теплоснабжения.

Предлагаем услуги по проектированию автоматизированных систем регулирования потребления тепловой энергии на отоплении в сфере ЖКХ, подключенных к центральному теплоснабжению.

Компания «АТК» специализируется на разработке и согласовании проектов автоматических систем регулирования, потребления теплоносителя в ресурсоснабжающих организациях для следующих потребителей:

• многоквартирных жилых домов (ТСЖ, МКД, ТСН, УК)
• офисных центров
• промышленных предприятий, заводов
• зданий бюджетной сферы (школ, детских садов, гимназии)

В чём особенность ЖКХ: Проектно-техническую документацию необходимо согласовывать с множеством организаций: АХССО, РОСТЕХНАДЗОР, ПСК, ТГК, НОВОГОР. Выдерживать проверки КРУ.

В каждой сфере есть свои особенности. Наши клиенты считают нас классными специалистами в сфере ЖКХ. В подтверждение этого их добрые отзывы.

Стоимость проектирования автоматической регулировки зависит от количества контуров, объёма здания, сложности монтажа, температурного графика (150/70 или 95/70).

В проекте на регулировку теплопотребления, предлагаем комплексное решение задач: диспетчеризации, удалённого управления системой, настройке регулятора, инструкция для Вашего обслуживающего персонала, обучение Ваших сотрудников.

Узнайте стоимость проекта!

Список теплоснабжающих организаций для согласования проектов САР Перми и Пермского края:

Пермская сетевая компания ПАО «Т плюс», ООО «ПСК» (г. Пермь)

Городское коммунальное и тепловое хозяйство ПМУП «ГКТХ» (г. Пермь)

ООО «Новая городская инфраструктура Прикамья»  ООО «НОВОГОР-Прикамье» (г. Пермь)

ОАО «ЗАКАМСКАЯ ТЭЦ № 5» (г. Краснокамск)

ООО «ИСП» ИнвестСпецПром  (г. Чайковский)

ЗАО «БСК»  Березниковская сетевая компания (г. Березники)

ПАО «Уралкалий», ООО «Соликамская ТЭЦ», МУП «Теплоэнерго» (г. Соликамск)

Котельные — № 1, 5, 8, 9, 12, 13, 17, 20, 25, 26, 27, 28, 29, 31, 32, 33, 34, 35, 37, 39 (г. Кунгур)

АО «Интер РАО-Электрогенерация» (г. Добрянка)

Анализ потребления тепловой энергии жилым зданием г. Перми, после установки и настройки системы автоматики на отоплении.

до настройки		после настройки
Время
Уличная температура	Гкал	Гкал	Уличная температура
-9.1 °C	0,158	19:00	0,073	-9.8 °C
-9.1 °C	0,158	20:00	0,098	-10.5 °C
-8.4 °C	0,157	21:00	0,102	-11.4 °C
-8.9 °C	0,158	22:00	0,104	-12.1 °C
-8.1 °C	0,156	23:00	0,102	-11.6 °C
-8.1°C	0,155	00:00	0,103	-11.6°C
-8.8 °C	0,157	01:00	0,104	-11.6 °C
-9.8 °C	0,159	02:00	0,106	-11.3 °C
-10.5 °C	0,162	03:00	0,110	-11.7 °C
-11.7 °C	0,163	04:00	0,111	-12.4 °C
Сред.температура -9,56 °C	1,583	Итого за 8ч.	1,013	Сред.температура -11,53 °C

*Данные получены с архива тепловычислителя и ежесуточных архивных данных температуры воздуха в г.Перми.

Если у вас стоит уже автоматика, но  она не работает – смело обращайтесь к нам, мы Вам поможем!

Закажите бесплатный аудит!

<center>Звоните!</center><center> +7 (342) 204-99-22</center>

204-99-22Или напишите вопрос нашим специалистам:

Содержание

Отопительная система старого образца далеко не всегда обеспечивает равномерный прогрев всех комнат. В одних может быть слишком жарко, в других – наоборот, прохладно так, что приходится одеваться. Чтобы создать комфортную температуру в каждой комнате, следует выполнить простую модернизацию: установить терморегулятор на батарею отопления.

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

В многоквартирных домах при слишком высокой температуре в комнате хозяева вынуждены открывать форточки, отапливая при этом улицу. Если за тепло нужно платить по нормативам, как часто бывает в хрущевках, то это не так страшно. Но при наличии счетчиков тепла деньги жильцов буквально вылетают в окно. И другая ситуация: нет смысла по полной программе отапливать квартиру, когда никого нет дома.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Почему именно терморегулятор?

Помимо терморегулятора, ограничить поток теплоносителя в батарею можно при помощи шарового крана или конусного вентиля. Но их использование связано со значительными неудобствами:

• Шаровой кран рассчитан на эксплуатацию только в двух режимах: открыт или закрыт. При работе в промежуточных положениях он быстро выйдет из строя.
• Регулировать поток теплой воды обоими приспособлениями нужно вручную и довольно часто. При большом количестве комнат это долго и неудобно.

Монтаж терморегуляторов на радиаторы отопления решит эту проблему. Термостат после установки и настройки будет автоматически поддерживать заданную температуру, регулируя поступление горячей воды в батарею.

С чугунными радиаторами сложнее. Из-за высокой тепловой инертности материала (чугун медленно разогревается и так же медленно остывает) быстро и точно отрегулировать температуру не получится.

Устройство и виды термостатов

По принципу работы терморегуляторы делятся на две большие группы:

• Приборы прямого действия, реагирующие на температуру теплоносителя. Внутри таких устройств расположен сильфон, заполненный жидким, твердым или газообразным материалом, и тарельчатый запорный механизм. Рабочее тело сильфона меняет свой объем при перепаде температуры и двигает шток, увеличивая или уменьшая подачу в радиатор теплоносителя.

Такие приборы выигрывают в плане стоимости, но уже морально устарели. В квартирах рекомендуется использовать терморегуляторы второго типа.

• Устройства с выносными датчиками и электрическим приводом механизма регулировки. Они удобнее в эксплуатации, так как настраиваются непосредственно на нужную температуру воздуха в комнате. Электронные системы управления позволяют задать свои режимы обогрева для определенных периодов суток, программируются и по другим параметрам.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Декоративные короба для батарей отопления

Терморегулятор выбирают исходя из размеров патрубка, присоединяемого к устройству, и типа отопления:

1. Клапаны с маркировкой RTD-G предназначены для установки в однотрубных системах подводки с естественной циркуляцией.
2. Устройства с маркировкой RTD-N применяются в двухтрубных системах. Также они необходимы, если установлен нанос для принудительной циркуляции теплоносителя.

Профессионалы рекомендуют выбирать клапаны, изготовленные из латуни, бронзы или нержавеющей стали. Они надежнее и долговечнее силуминовых.

Подробнее обо всех типах устройств, предназначенных для регулировки температуры радиаторов, написано в этой статье. Там же можно найти способы увеличения теплоотдачи батарей.

Выбор мест для установки термостатов

На работу этих устройств плохо влияют:

• Прямые солнечные лучи.
• Приборы, выделяющие в процессе работы тепло.
• Затрудненная циркуляция воздуха: термостат не должен быть закрыт шторами, портьерами и декоративными решетками.

Не всегда есть возможность установить терморегуляторы на всех радиаторах отопления в квартире.  Где в таком случае их поставить в первую очередь:

• В частных многоэтажных домах – на батареи на верхних ярусах. Теплый воздух в помещении поднимается вверх, поэтому на втором и третьем этаже температура будет выше, чем на первом.
• В квартирах и одноэтажных домах в первую очередь терморегуляторы ставят на батареи, расположенные ближе к обогревательному котлу.

Если доступ к устройству затруднен, оно закрыто предметами интерьера, то выбирают изделие с выносным датчиком температуры.

Установка терморегулятора

Важно не только правильно выбрать нужную модель, но и грамотно ее поставить. Система отопления должна продолжать работать при прекращении подачи теплоносителя в радиатор. Для этого:

• В однотрубной системе дополнительно подключают специальную перемычку – байпас. Вентиль монтируют на верхнюю трубу. Для замены или ремонта батареи или термостата на верхнюю и нижнюю трубы устанавливают шаровые краны.
• В двухтрубной системе достаточно только запорной арматуры на входе и выходе из радиатора.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Как в квартире перекрыть батарею отопления

Работы лучше проводить в теплое время года, так как придется сливать воду из системы отопления. В многоквартирных домах требуется обязательное согласование этого мероприятия с управляющей компанией.

Алгоритм дальнейших действий такой:

• Слив теплоноситель, обрезают трубы, подходящие к радиатору.
• При однотрубной подводке ставят байпас.
• Устанавливают шаровые краны на подводящей трубе и обратке.
• Монтируют терморегулятор.

Благодаря низкой цене и простоте термостаты с сильфоном используются наиболее часто. Устанавливаются они следующим образом:

• Прибор ориентируется по стрелке, нанесенной на его корпус. Она показывает направление перемещения теплоносителя. Сначала монтируется его неподвижная часть, на которую затем надевают вращающуюся головку.
• К подающей трубе клапан крепится при помощи «американки» (муфты с накидной гайкой): так его проще снять при необходимости.

Клапан обязательно должен устанавливаться горизонтально! В противном случае поднимающийся от трубы теплый воздух будет нагревать сильфон, что приведет к некорректной работе устройства.

• Подключение к батарее осуществляется за счет резьбового соединения. Герметичность достигается при помощи сантехнического льна или специальной уплотнительной ленты.
• Сняв защитный колпачок, устанавливают сильфонную головку. Она фиксируется гайкой, которую затягивают накидным ключом. Другой вариант – головки с защелкой. Их без труда можно надеть, повернув в положение максимального открытия и надавив до щелчка.

На завершающем этапе собирают до конца трубную обвязку и проверяют всю систему на протечки, заполнив ее теплоносителем.

Этапы установки показаны на видео.

Настройка

Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.

Настроить термостат можно следующим образом:

• Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
• В удобном месте расположить контрольный термометр.
• Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
• Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
• Полностью закрыть клапан, вращая головку по часовой стрелке.
• В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:  Промывание батарей отопления: методы и приемы

Ведущие производители терморегуляторов

Можно отметить следующие бренды, хорошо зарекомендовавшие себя на этом рынке:

• Датские приборы Danfoss.
• Терморегуляторы Far, произведенные итальянской фирмой.
• Сильфонные термостаты Herz австрийского производства.
• Устройства марок Honeywell, Kermi, Luxor, Prado, Purmo, Sira, имеющие много положительных отзывов.

Установка терморегуляторов на радиаторы отопления в частном доме или в квартире позволит создать комфортные условия в каждом помещении и снизить затраты на обогрев жилища.

Исполнительные устройства

Для того чтобы организовать работу нескольких отопительных контуров с различными, не всегда постоянными температурами, требуются исполнительные устройства. Самыми распространенными являются трех — и четырехходовые смесительные краны (смесители). Принцип их работы заключается в регулировании температуры теплоносителя в отдельном отопительном контуре путем смешивания воды из котла с водой из обратной линии. Таким образом, температура теплоносителя в подающей линии контура может меняться от минимальной, например равной комнатной, до максимальной, равной температуре котловой воды, но не выше нее. Поворот крана можно осуществлять вручную (но тогда ни о какой автоматизации управления говорить не приходится!) или с помощью специального двигателя — сервопривода.

Обычно несколько параметров сервоприводов указываются в техническом паспорте. Это напряжение сети питания, максимальный крутящий момент, создаваемый на валу, и быстродействие привода. Последний показатель отражает время перехода сервопривода из одного крайнего положения в другое. Это, как правило, от 60 до 300 секунд. Стоит иметь в виду, что меньшее время реакции сервопривода вовсе не гарантирует быстрого изменения температуры в отопительном контуре. Напомним, что все тепловые процессы очень инерционны. Именно по этой причине обычно не применяются приводы с быстродействием менее 60 секунд. Примерно такое количество времени требуется, чтобы на изменения в температуре теплоносителя успел отреагировать датчик, установленный на подающей трубе, температура которой не может измениться мгновенно. В сервисном меню многих панелей управления имеется установочный параметр, учитывающий быстродействие сервопривода. К примеру, в панелях управления серии Logamatic 4000 от BUDERUS стоимостью € 1270 в базовой комплектации задается непосредственно время открытия трехходового смесительного вентиля в секундах. Этот показатель характеризует реакцию конкретного сервопривода и отражен в техпаспорте.

Смесительные краны и сервоприводы к ним выпускаются целым рядом производителей, например ROCA, Honeywell, WOLF. Корпус крана может изготавливаться как из чугуна, так и из латуни. И тот и другой материал хорошо подходят для работы в системах отопления. Прекрасно себя зарекомендовали смесители шведской компании ESBE. Трехходовой смесительный кран диаметром 32 мм, изготовленный этой фирмой, можно приобрести за € 60-70, сервопривод к нему обойдется уже в € 150-170.

Типы управляющих устройств

Для обеспечения контроля за температурным режимом теплогенератора или потребителя используется один и тот же прибор, оснащенный термодатчиком.

Эти устройства делятся на три категории, которые могут работать как поодиночке, так и в связке:

1. Термостат. Это устройство является самым простым регулирующим устройством в системе отопления. Будучи расположенным в здании, он отслеживает изменения температуры воздуха. Когда необходимая температура достигнута, термостат подает сигнал на котел или кран радиатора, вследствие чего происходит остановка нагрева теплоносителя или блокируется подача жидкости в радиатор. Самостоятельная установка термостата не отличается особой сложностью: достаточно посмотреть на фото, где показан схема его подключения и работы, чтобы убедиться в простоте такой конструкции.
2. Регулятор температуры теплоносителя. Такой прибор может работать самостоятельно или вместе с термостатом. Конструкция работает за счет термодатчиков, которые установлены внутри отопительного контура. Они постоянно отслеживают изменения температуры в системе и передают эти данные управляющему модулю, который управляет смесительным клапаном контура. При необходимости повышения температуры регулятор может при помощи клапана выполнить эту задачу.
3. Погодозависимая автоматика систем отопления. Этот тип устройств можно отнести к категории самых сложных, поскольку такой системе приходится работать не только с контуром отопления, но и с окружающей средой, за счет чего обеспечивается наиболее точный и рациональный контроль температуры.

В базовую конструкцию погодозависимой автоматики входит наружный термометр, тепловой регулятор контура и термостат, расположенный в помещении. Несмотря на высокую стоимость, такая система считается наиболее востребованной, поскольку она способна обеспечить максимальный комфорт, который только можно «выжать» из отопления. Погодозависимая автоматика систем отопления использует сложные программные комплексы, которые и позволяют обеспечить максимальную эффективность и экономичность.

Управление погодозависимой автоматикой можно осуществлять как с ее собственного пульта, так и дистанционно, установив необходимое программное обеспечение на смартфон или планшет (детальнее: «

Как выбрать дистанционное управление отоплением – характеристики, возможности

«). В таком случае регулировать температуру в доме можно, находясь на удалении от него.

Заключение

Автоматика для котлов отопления стоит дорого, но сразу же после установки эти устройства начнут экономить топливо, что скажется на экономическом положении через некоторое время. К тому же, именно автоматическая система управления температурой позволяет обеспечить максимальный комфорт в доме.

Система погодного климатического регулирования многоквартирных многоэтажных домов ЖКХ

Звоните:8 (977) 262-36-80

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше,чем за 3 часа поиска в интернете

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя.

С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком.

Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчетесистемы погодного регулирования?

Звоните: 8 (977) 262-36-80

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ».  При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.

• Насос циркуляционный — 40000 рублей
• Клапан регулирующий с электроприводом — 60000 рублей
• Шкаф управления двумя насосами в сборе — 85000 рублей
• Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых  домах, где не более 10 квартир.

• Насос циркуляционный в пределах — 10000 рублей
• Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
• Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
• Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Мы поможем Вам сэкономитьЗвоните: 8 (977) 262-36-80

Характеристики автоматических систем управления отопительной системой

На данный момент на рынке представлена широкая номенклатура отопительной автоматики. Несмотря на отличия в конструкции, функционале и параметрах, ко всей автоматике предъявляются одни и те же требования, выполнение которых является обязательным.

Первым и самым важным требованием является надежная и эффективная обратная связь, которая достигается за счет наличия высокочувствительных термодатчиков. При работе автоматики минимальные перепады температуры все же будут появляться, и задача датчиков – не допустить заметного перепада.

Кроме того, важным параметром при выборе автоматики для отопления является понятный и приятный интерфейс, который позволит осуществлять регулировку без каких-либо усилий и знаний (подробнее: «

Регулировка системы отопления — подробности из практики

«). За такую простоту придется заплатить, поскольку даже самая простая управляющая панель скрывает под собой сложный контроллер для системы отопления. Надежность этих устройств очень высока, но и стоимость соответствует высокому качеству.

Все устройства должны быть безопасными и надежными – это обязательное условие. Монтаж таких систем обычно выполняется квалифицированными специалистами, но есть и такие модели, которые можно установить самостоятельно.

Погодозависимое регулирование отопления

Используемые источники:

• https://sovintervod-vnt.ru/avtomatizirovannye-teplovye-punkty/sistema-pogodnogo-klimaticheskogo-regulirovaniya-mnogokvartirnyx-mnogoetazhnyx-domov-zhkx.html
• https://sovet-ingenera.com/otoplenie/radiator-obogrev/regulyatory-temperatury-dlya-batarej-otopleniya.html
• https://www.atk59.ru/avtomatizaciya-sistemy-teplosnabzheniya
• https://mr-build.ru/otoplenie/kak-ustanovit-termoregulyator-na-batareyu-otopleniya.html
• https://vse-otoplenie.ru/pogodozavisimaa-avtomatika-dla-sistem-otoplenia
