Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

• Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
• Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.Преимуществ у данного решения несколько:Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.Чтобы сделать грамотно отопление без насоса, учитывается следующее:

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.Чаще всего используют следующие строительные материалы:

• Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
• Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
• Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
• Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

• Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
• Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.За использование незамерзающей жидкости, в качестве довода можно привести два довода:Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.</li>Содержание статьи:

СНиП 2.04.05-86 в приложении №10 даёт указания по применению паровых и водяных систем отопления в промышленности и быту. Пар используется на производстве, вода – в жилом фонде. Пар нагревает приборы отопления до температуры свыше 100°С, что опасно для жильцов. Действие указанного документа не распространяется на частные домовладения. Физика процессов обогрева паром состоит в использовании сухого пара, который конденсируясь, выделяет много тепла. В процессе конденсации 1кг пара выделяется 2300 кДж тепловой энергии. Вода, остывшая на 50°С, даёт 120 кДж.

Паровое отопление

Уклон труб позволяет организовать отопительную систему без электричества

Разницей в выделяемой энергии объясняются преимущества парового отопления:

• уменьшенное число радиаторов;
• быстрый прогрев системы;
• отсутствие эффекта «размораживания» при перерывах в работе;
• заметно более низкие расходы на отопление в процессе монтажа и эксплуатации.

Второй и третий пункт важны для дач и загородных домов – строений, в которых жильцы бывают наездами.

По давлению пара, используемого в системе, различают:

• Системы высокого давления (свыше 6 атм)- позволяют обогревать большие площади с длинными напорными и конденсаторными магистралями.
• Низкого давления (1,7-6 атм) – возможно применение в частном жилищном строительстве.
• Вакуумные (давление менее 1 атм) – интересны возможностью реализовать кипение воды при температурах ниже 100°C и снизить температуру нагревательных приборов до безопасной. Применяются крайне редко в силу необходимости обеспечить высокую герметичность системы.

Система, сообщающаяся с атмосферой, считается «открытой», не сообщающаяся – «закрытой».

Трубы парового отопления придется менять чаще, так как они быстрее выходят из строя из-за высоких температур

К недостаткам пара относят:

• чрезмерный нагрев труб и радиаторов;
• износ элементов системы из-за агрессивности пара;
• шумы, сопровождающие работу системы.

При монтаже применяют однотрубную и двухтрубную схемы разводки. В первом случае пар и конденсат движутся по одной трубе. Пар идёт от котла, конденсат – навстречу ему. В двухтрубной – пар по напорной магистрали поступает к радиаторам и, конденсируясь в них, по самотёчной конденсаторной магистрали в виде воды возвращается в ёмкость для его сбора или непосредственно к котлу.

Уклон при прокладке парового отопления принимают в 1-2% в сторону движения пара и конденсата для двухтрубных систем. Те же 1-2% в сторону движения конденсата принимают для однотрубной системы.

Водяное отопление

Уклон при водяном отоплении должен быть 5 мм на погонный метр

Популярность водяного отопления объясняется безопасностью и большим комфортом. Существуют системы с естественной и принудительной циркуляцией. В первых движение теплоносителя происходит из- за разности удельного веса горячей и холодной воды, во вторых – обеспечивается циркуляционным насосом. Применяются однотрубные и двухтрубные схемы монтажа.

При естественной циркуляции уклон принимают в пределах 5-10 мм на погонный метр трубы. Наклон в отопительной системе устраивают в направлении движения воды, т.е. напорную магистраль наклоняют от котла к радиаторам, а обратку – от радиаторов к котлу. Водогрейный прибор надо располагать ниже радиаторов, что может привести к необходимости размещения котла в приямке. В частном доме это проблем не создаёт. Если же к аналогичному результату приводит уклон при монтаже отопления в квартире, необходимо увеличить высоту расположения радиаторов и уменьшить уклоны труб. Приходится решать, какой минимальный уклон в отоплении с естественной циркуляцией может быть принят без ущерба для работоспособности. Практика подсказывает величину в 5 мм на погонный метр. Подробнее ознакомиться с нормативными требованиями можно в СНиП 2.04.05.-91*.

Для создания движения воды в сложных системах применяют насосы. Если помпа обеспечивает скорость потока более 0,25 м в сек, уклоны труб могут отсутствовать. Важно, чтобы воздушные пробки перемещались быстрее жидкости и собирались вблизи воздушных клапанов, располагаемых в верхних точках системы. В процессе эксплуатации возможны ремонты, требующие слива теплоносителя. Поэтому уклоны труб желательно выполнить так, чтобы обеспечить полный слив теплоносителя.

Какой минимальный уклон принимают для водяных систем отопления, зависит от конкретных обстоятельств. Он не должен быть менее 3 мм на 1 м. Угол наклона магистрали однотрубного отопления выбирают исходя из тех же соображений.

Характеристики труб отопления

Текучесть воды в полипропиленовых трубах выше, чем металлических или чугунных

Трубы, применяемые в системах отопления, разделяют на металлические и пластмассовые. К первым относятся:

• стальные;
• из нержавеющей стали;
• из нержавеющей стали гофрированные;
• медные.

Перечисленные материалы долговечны и обладают высокими эксплуатационными свойствами, но дороги и сложны в монтаже. Их использование оправдано в паровых системах отопления.

Пластмассовые трубы бывают:

• металлопластиковыми;
• полипропиленовыми;
• из сшитого полиэтилена.

К их общим достоинствам можно отнести простоту монтажа, небольшой вес, приемлемую цену.

Рекомендации по установке и монтажу

После монтажа нужно проверить места стыков опрессовкой на предмет течи

Начиная монтаж, следует в соответствии с имеющимся проектом системы отопления определить места расположения котла, радиаторов, насосов, расширительного бака и т.п. Далее при помощи уровня на стены наносят метки, указывающие, какой уклон должен быть у системы отопления на всех её участках. При монтаже трубопроводов отопления с принудительной циркуляцией можно не выполнять уклоны.

Испытания системы после монтажа

После окончания монтажа визуально проверяют качество выполненных работ. Главная задача испытания состоит в выявлении мест течи. Применяют, как правило, гидростатический метод. Систему заполняют водой и подают давление на 25-50% превышающее рабочее. Выдерживают 1 час. Общая длина испытуемого участка не должна превышать 100 м. Другой способ – испытание сжатым воздухом. До заполнения отопления теплоносителем в систему подают сжатый воздух с давлением на 1-1,5 атм превышающим рабочее, в течение 30 минут контролируют падение давления. Если падения нет – система герметична. В противном случае ищут место протечки. Определяют течь обмыливанием.

Сооружение автономной сети отопления гравитационного типа выбирают, если нецелесообразно, а иногда и невозможно установить циркуляционный насос или подключиться к централизованному электроснабжению.

Такая система обходится дешевле в обустройстве и полностью независима от электричества. Однако ее работоспособность во многом зависит от точности проектирования.

Чтобы система отопления с естественной циркуляцией функционировала бесперебойно, необходимо рассчитать ее параметры, правильно установить компоненты и обоснованно выбрать схему водяного контура. Мы поможем в решении этих вопросов.

Мы описали главные принципы работы гравитационной системы, привели советы по выбору трубопровода, обозначили правила сборки контура и размещения рабочих узлов. Отдельное внимание мы уделили особенностям проектирования и функционирования одно- и двухтрубной схемам отопления.

Принципы процесса естественной циркуляции

Процесс движения воды в контуре отопления без применения циркуляционного насоса происходит в силу естественных физических законов.

Понимание природы этих процессов позволит грамотно разработать проект системы отопления для типовых и нестандартных случаев.

Галерея изображенийЕстественный вариант, предопределяющий движение теплоносителя под влиянием сил гравитации, используется в коттеджах и квартирах с независимой системой отопленияРезервный объем, необходимый для расширения теплоносителя в процессе нагревания, обеспечивает открытый расширительный бачокВ сооружении систем с естественным движением теплоносителя есть одно- и двухтрубные схемы. Однотрубные контуры устраивают с верхней разводкойДвухтрубные гравитационные системы сооружают с верхней и нижней разводкой. Горизонтальные участки всегда прокладывают с уклоном в 2-3 мм на погонный метрВеским недостатком гравитационных систем отопления является слабый напор, ввиду чего не сооружают контуры более 30 м по горизонталиВ системах с гравитационным движением теплоносителя минимум технических устройств, как следствие, минимум проблем с наладкой и починкойВ подготовке теплоносителя используются твердотопливные, жидкотопливные и все виды газовых котловДопустим разогрев теплоносителя до температуры парообразования +105º на выходе из котла. Этот факт необходимо учитывать при подборе оборудования и труб для сооруженияЕстественный вариант отопленияОткрытый расширительный бачокОднотрубная схема разводкиДвухтрубные разновидностиОграничения гравитационного отопленияПростота естественной системы отопленияКотлы для естественного вида отопленияПодбор приборов отопления и оборудования

Максимальная разность гидростатического давления

Основное физическое свойство любого теплоносителя (воды или антифриза), которое способствует его движению по контуру при естественной циркуляции – уменьшение плотности при увеличении температуры.

Плотность горячей воды меньше, чем холодной и поэтому возникает разница в гидростатическом давлении теплого и холодного столба жидкости. Холодная вода, стекая к теплообменнику, вытесняет горячую вверх по трубе.

Движущей силой воды в контуре при естественной циркуляции является перепад гидростатического давления между холодным и горячим столбами жидкости

Отопительный контур дома можно условно разделить на несколько фрагментов. По “горячим” фрагментам вода направляется вверх, а по “холодным” – вниз. Границами фрагментов являются верхняя и нижняя точка системы отопления.

Главной задачей при моделировании системы с естественной циркуляциейводы является достижение максимально возможной разницы между давлением столба жидкости в “горячем” и “холодном” фрагментах.

Классическим для естественной циркуляции элементом водяного контура является коллектор разгона (главный стояк) – вертикальная труба, направленная вверх от теплообменника.

Коллектор разгона должен иметь максимальную температуру, поэтому его утепляют на всей протяженности. Хотя, если высота коллектора не велика (как для одноэтажных домов), то можно не проводить утепление, так как вода в нем не успеет остыть.

Обычно систему проектируют таким образом, чтобы верхняя точка коллектора разгона совпадала с верхней точкой всего контура. Там устанавливают выход на бак-расширитель открытого типа или клапан для отвода воздуха, если используют мембранный бак.

Тогда длина “горячего” фрагмента контура является минимально возможной, что приводит к уменьшению теплопотерь на этом участке.

Также желательно, чтобы “горячий” фрагмент контура не сочетался с длительным участком, транспортирующим остывший теплоноситель. В идеале нижняя точка водяного контура совпадает с нижней точкой теплообменника, помещенного в устройство нагрева.

Чем ниже в системе отопления расположен котел, тем меньше гидростатическое давление столба жидкости в горячем фрагменте контура

Для “холодного” сегмента водяного контура тоже есть свои правила, увеличивающие давление жидкости:

• чем больше теплопотери на “холодном” участке отопительной сети, тем ниже температура воды и больше ее плотность, поэтому функционирование систем с естественной циркуляцией возможно только при значительной теплоотдаче;
• чем больше расстояние от нижней точки контура к подключению радиаторов, тем больше участок столба воды с минимальной температурой и максимальной плотностью.

Чтобы обеспечить выполнение последнего правила, часто печь или котел устанавливают в самой нижней точке дома, например, в подвале. Таким размещением котла обеспечивают максимально возможное расстояние между нижним уровнем радиаторов и точкой входа воды в теплообменник.

Однако высота между нижней и верхней точками водяного контура при естественной циркуляции не должна быть слишком большой (на практике не более 10 метров). Печь или котел, нагревают только теплообменник и нижнюю часть коллектора разгона.

Если этот фрагмент незначителен относительно всей высоты водяного контура, то падение давления в “горячем” фрагменте контура будет несущественным и процесс циркуляции не будет запущен.

Использование систем с естественной циркуляции для двухэтажных строений вполне оправдано, а для большей этажности будет необходим циркуляционный насос

Минимизация сопротивления движению воды

При проектировании системы с естественной циркуляцией необходимо учитывать скорость движения теплоносителя по контуру.

Во-первых, чем быстрее скорость, тем быстрее будет происходить передача тепла по системе “котел – теплообменник – водяной контур – радиаторы отопления – помещение”.

Во-вторых, чем быстрее скорость жидкости через теплообменник, тем меньше вероятность ее закипания, что особенно важно при печном отоплении.

Закипание воды в системе может обойтись очень дорого – стоимость демонтажа, ремонта и обратной установки теплообменника требует много времени и средств

В системах отопления с принудительной циркуляцией скорость движения воды в основном зависит от параметров циркуляционного насоса.

При водяном отоплении с естественной циркуляцией скорость зависит от следующих факторов:

• разницы давления между фрагментами контура в нижней его точке;
• гидродинамического сопротивления отопительной системы.

Способы обеспечения максимальной разницы давления были рассмотрены выше. Гидродинамическое сопротивление реальной системы не поддается точному расчету по причине сложной математической модели и большого числа входящих данных, точность которых трудно гарантировать.

Тем не менее, существуют общие правила, соблюдение которых позволит уменьшить сопротивление отопительного контура.

Основным причинами снижения скорости движения воды являются сопротивление стенок труб и присутствие сужений из-за наличия фитингов или запорной арматуры. При небольшой скорости потока сопротивление стенок практически отсутствует.

Исключение составляют длинные и тонкие трубы, характерные для отопления с помощью теплого пола. Как правило, для него выделяют отдельные контуры с принудительной циркуляцией.

При выборе типов труб для контура с естественной циркуляцией придется учитывать наличие технических сужений при монтаже системы. Поэтому металлопластиковые трубы использовать при естественной циркуляции воды нежелательно по причине соединения их фитингами, со значительно меньшим внутренним диаметром.

Фитинги металлопластиковых труб несколько сужают внутренний диаметр и являются серьезной преградой на пути воды при слабом напоре (+)

Правила выбора и монтажа труб

Выбор между стальными или полипропиленовыми трубами при любой циркуляции происходит по критерию возможности их использования для горячей воды, а также с позиций цены, легкости монтажа и срока эксплуатации.

Стояк подачи монтируют из металлической трубы, так как через него проходит вода самой высокой температуры, а в случае печного отопления или неисправности теплообменника возможен вариант прохождения пара.

При естественной циркуляции необходимо использовать диаметр труб несколько больший, чем в случае применения циркуляционного насоса. Обычно, для обогрева помещений до 200 кв. м, диаметр коллектора разгона и трубы на входе обратки в теплообменник равен 2 дюймам.

Это вызвано меньшей скоростью воды по сравнению с вариантом принудительной циркуляции, что приводит к следующим проблемам:

• снижение объема переносимого тепла за единицу времени от источника к обогреваемому помещению;
• появление засоров или воздушных пробок, с которыми не сможет справиться небольшого напор.

Особенное внимание при использовании естественной циркуляции с нижней схемой подвода подачи необходимо уделить проблеме удаления воздуха из системы. Он не может полностью отводиться из теплоносителя через расширительный бак, т.к. закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами.

При принудительной циркуляции напор воды сгоняет воздух к установленному в наивысшей точке системы воздухосборнику – устройству с автоматическим, ручным или полуавтоматическим управлением. С помощью кранов Маевского в основном производится регулировка теплоотдачи.

В гравитационных отопительных сетях с подачей, расположенной ниже приборов, краны Маевского применяются непосредственно для стравливания воздуха.

На всех радиаторах отопления современного типа присутствуют устройства для выпуска воздуха, поэтому для предотвращения образования пробок в контуре можно делать уклон, сгоняя воздух к радиатору

Воздух также может отводиться с помощью воздухоотводчиков, установленных на каждом стояке или на воздушной линии, проложенной параллельно магистралям системы. Из-за внушительного количества устройств для отвода воздуха гравитационные схемы с нижней разводкой применяются крайне редко.

При слабом напоре небольшая воздушная пробка способна полностью остановить систему обогрева. Так, согласно СНиП 41-01-2003 не допускается прокладывать без уклона трубопроводы систем отопления при скорости движения воды менее 0,25 м/с.

При естественной циркуляции такие скорости недостижимы. Поэтому кроме увеличения диаметра труб необходимо соблюдать постоянные уклоны для вывода воздуха из системы отопления. Уклон проектируют из расчета 2- 3 мм на 1 метр, в квартирных сетях наклон достигает 5 мм на погонный метр горизонтальной линии.

Уклон подачи делают по ходу движения воды, чтобы воздух двигался к баку-расширителю или системе, стравливающей воздух, расположенной в верхней точке контура. Хотя можно сделать и контр-уклон, но в этом случае необходимо дополнительно установить клапан для отвода воздуха.

Уклон магистрали обратки делают, как правило, по ходу движения охлажденной воды. Тогда нижняя точка контура будет совпадать с входом обратной трубы в теплогенератор.

Самая распространенная комбинация направления уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией

При установке теплого пола небольшой площади в контуре с естественной циркуляцией необходимо не допустить попадания воздуха в узкие и горизонтально расположенные трубы этой обогревательной системы. Необходимо поставить устройство удаления воздуха перед теплым полом.

Однотрубные и двухтрубные схемы отопления

При разработке схемы отопления дома с естественной циркуляцией воды возможно проектирование как одного, так и нескольких отдельных контуров. Они могут существенно отличаться друг от друга. Вне зависимости от длины, количества радиаторов и других параметров, их выполняют по однотрубной или двухтрубной схеме.

Контур с использованием одной магистрали

Систему отопления с использованием одной и той же трубы для последовательного подвода воды к радиаторам называют однотрубной. Самым простым однотрубным вариантом является отопление металлическими трубами без использования радиаторов.

Это наиболее дешевый и наименее проблемный способ решения обогрева дома при выборе в пользу естественной циркуляции теплоносителя. Единственный значимый минус – внешний вид громоздких труб.

При самом экономном варианте однотрубной схемы с радиаторами отопления, горячая вода последовательно протекает через каждое устройство. Здесь необходимо минимальное количество труб и запорной арматуры.

По мере прохождения теплоноситель остывает, поэтому последующие радиаторы получают воду более холодную, что необходимо учитывать при расчете количества секций.

Простая однотрубная схема (вверху) требует минимального количества монтажных работ и вложенных средств. Более сложный и затратный вариант внизу позволяет отключать радиаторы без остановки всей системы

Самым эффективным способом подключения приборов отопления к однотрубной сети считается диагональный вариант.

Согласно этой схеме контуров отопления с естественным типом циркуляции горячая вода поступает в радиатор сверху, после охлаждения отводится через расположенный внизу патрубок. При прохождении подобным образом нагретая вода отдает максимальное количество тепла.

При нижнем подключении к батарее как входного патрубка, так и выходного, теплоотдача существенно уменьшается, потому что нагретому теплоносителю надо пройти максимально длинный путь. Из-за значительного остывания в подобных схемах не используются батареи с большим количеством секций.

«Ленинградка» характеризуется внушительными теплопотерями, которые необходимо учитывать при расчете системы. Плюс ее в том, что при использовании запорных вентилей на входном и выходном патрубке приборы выборочно можно отключать для ремонта без остановки отопительного цикла (+)

Отопительные контуры с подобным подключением радиаторов получили название “Ленинградка“. Несмотря на отмеченные потери тепла, им отдают предпочтение в обустройстве систем квартирного отопления, что обусловлено более эстетичным видом прокладки трубопровода.

Существенным недостатком однотрубных сетей является невозможность отключить одну из секций отопления без прекращения циркуляции воды по всему контуру.

Поэтому обычно применяют модернизацию классической схемы с установкой “байпаса” для обхода радиатора с помощью ответвления с двумя шаровыми кранами или трехходовым краном. Это позволяет регулировать подачу воды к радиатору, вплоть до полного его отключения.

Для двух и более этажных строений применяют варианты однотрубной схемы с вертикальными стояками. В этом случае распределение горячей воды более равномерное, чем при горизонтальных стояках. К тому же вертикальные стояки менее протяженные и лучше вписываются в интерьер дома.

Однотрубную схему с вертикальной разводкой успешно применяют при обогреве двухэтажных помещений с использованием естественной циркуляции. Представлен вариант с возможностью отключения верхних радиаторов

Вариант с применением обратной трубы

Когда одну трубу используют для подачи горячей воды к радиаторам, а вторую – для отвода охлажденной к котлу или печи, такую схему отопления называют двухтрубной. Подобную систему при наличии радиаторов отопления используют чаще, чем однотрубную.

Она более дорогая, так как требует монтажа дополнительной трубы, но имеет ряд значимых преимуществ:

• более равномерное распределение температуры подаваемого к радиаторам теплоносителя;
• проще выполнить расчет зависимости параметров радиаторов от площади отапливаемого помещения и необходимых значениях температуры;
• эффективней регулировка подачи тепла к каждому радиатору.

В зависимости от направления движения охлажденной воды относительно горячей, двухтрубные системы подразделяют на попутные и тупиковые. В попутных схемах движение охлажденной воды происходит в том же направлении, что и горячей, поэтому длина цикла для всего контура совпадает.

В тупиковых схемах, охлажденная вода движется навстречу горячей, поэтому для разных радиаторов длины циклов оборота теплоносителя отличаются. Так как скорость в системе небольшая, то и время нагрева может существенно отличаться. Те радиаторы, у которых длина цикла круговорота воды меньше, будут нагреты быстрее.

При выборе тупиковой и попутной схем отопления исходят в первую очередь из удобства проведения обратной трубы

Существует два типа расположения подводки относительно радиаторов отопления: верхняя и нижняя. При верхней подводке труба, подающая горячую воду, располагается выше радиаторов отопления, а при нижней подводке – ниже.

При нижней подводке возможно удаление воздуха через радиаторы и отсутствует необходимость проведения труб поверху, что хорошо с позиции дизайна помещения.

Однако без коллектора разгона перепад давления будет гораздо меньше, чем при использовании верхней подводки. Поэтому нижнюю подводку при отоплении помещений по принципу естественной циркуляции практически не применяют.

Выводы и полезное видео по теме

Организация однотрубной схема на основе электрокотла для небольшого дома:

Работа двухтрубной системы для одноэтажного деревянного дома на основе твердотопливного котла длительного горения:

Использование естественной циркуляции при движении воды в отопительном контуре требует точных расчетов и технически грамотного выполнения монтажных работ. При выполнении этих условий система отопления будет качественно нагревать помещения частного дома и избавит хозяев от шума насоса и зависимости от электроэнергии.

Если возникли вопросы по теме или есть желание поделиться личным опытом по организации и эксплуатации отопительной системы гравитационного типа, пожалуйста, оставляйте комментарии к этой статье. Блок для обратной связи расположен ниже.

<index>Схема отопления с естественной циркуляцией

Многие считают недостатком то, что использование данной системы допустимо лишь в довольно небольших строениях. В частности, радиус системы (горизонтальное расположение) не должен превышать 30 метров. Кроме того, не все предпочитают использовать отопление без насоса, поскольку скорость включения сети также является достаточно низкой.

Преимущества системы с естественной циркуляцией

Первым и одним из основных достоинств системы можно назвать ее экономичность. На самом деле, ее монтаж, а также и дальнейшее обслуживание, требуют относительно небольших финансовых затрат. Схема отопления с естественной циркуляцией не требует дополнительного оборудования в виде циркуляционных насосов. А это означает, вы не будете ощущать вибрацию и шум  их работы. Кроме того, отсутствие необходимости установки такого насоса означает, что вам не придется тратить дополнительные средства на оплату электроэнергии, необходимой для его работы.

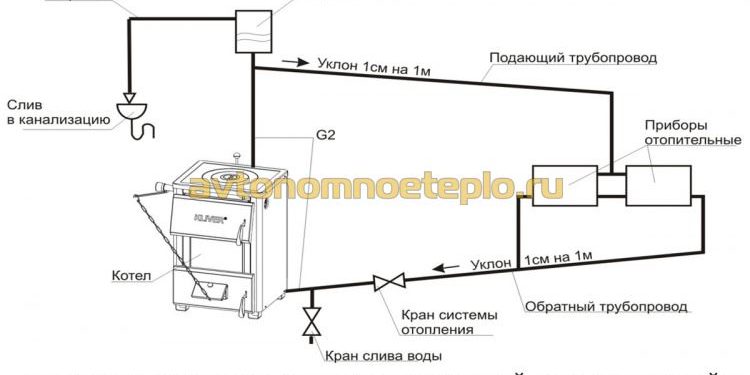

Принципиальная схема отопления с естественной циркуляцией

Еще одним весомым преимуществом данной системы является то, что теплоноситель циркулирует непрерывно.

Это обусловлено тем, что постоянно происходит изменение температуры и плотности теплоносителя. При этом благодаря такой цикличности происходит равномерное распределение тепла всеми отопительными элементами, входящими в отопление дома с естественной циркуляцией.

Популярность системы связана еще и с тем, что ее проектировка, монтаж и дальнейшее обслуживание не требуют специальных навыков.

То есть, для того чтобы создать качественную отопительную  систему, не требуется привлекать дополнительных специалистов – все можно сделать самостоятельно. Точно так же самостоятельно в дальнейшем владелец здания сможет справиться и с незначительными поломками. Однако при правильном планировании и качественном выполнении отопление частного дома без насоса сможет работать, не требуя капитального ремонта не менее 30-35 лет.

Как работает данная система?

Движение теплоносителя (воды) по трубам обусловлено тем, что при повышении и понижении температуры изменяется масса и плотность жидкости. Снижение массы и плотности воды происходит, когда она нагревается в котле. В это время в трубах находится уже отдавшая свое тепло более холодная вода, имеющая большую массу и плотность. При этом под действием гравитационных сил холодная вода в радиаторе замещается водой горячей.

Для того чтобы понять, как именно функционирует гравитационная система отопления, достаточно просто вспомнить курс физики. Нагретая в котле вода, являясь более легкой, свободно поднимается по трубам центрального стояка. В этот момент тяжелая холодная вода опускается в отопительный котел. Горячая вода, достигнув верхней точки, равномерно распределяется по радиаторам. В них холодная вода опускается к нижней части батареи, а после и вовсе покидает ее, потому что ее попросту «вытеснила» горячая.

Рекомендуем к прочтению:Система отопления с принудительной циркуляцией

В момент поступления в радиатор горячего теплоносителя происходит процесс отдачи тепла. То есть, постепенно нагреваются материалы радиатора, передавая тепло непосредственно в помещение. Далее – остывший теплоноситель вновь замещается горячим. Этот процесс непрерывен. Жидкость циркулирует  до тех пор, пока идет ее нагрев – то есть, пока работает котел.

Принцип построения отопительной системы с естественной циркуляцией

Самотечная система отопления частного дома состоит из таких элементов:

• котел. Именно он осуществляет нагрев теплоносителя. Существует большое количество видов котлов, которые работают на различного типа топливе.
• трубопровод. Он может быть как одинарным, так и двойным (для обратного тока).
• отопительные элементы – радиаторы.
• расширительный бак.

При проектировании и монтаже такой схемы, как самотечная система отопления, крайне важно придерживаться обязательного требования – труба, по которой движется теплоноситель, непременно должна иметь уклон.

Он должен составлять минимум 0,005 м на метр погонный трубы и быть направленным в сторону нагревающего бака. То есть, если радиатор и котел расположены на одном этаже, то уровень входа трубы в радиатор должен быть несколько выше. Необходимость наличия уклона объясняется несколькими факторами:

• по трубе, которая имеет уклон, холодная вода значительно быстрее движется к нагревательному баку.
• наличие уклона крайне важно для того чтобы пузырьки воздуха, появившиеся в процессе нагревания теплоносителя, эффективнее поднимались в специальный расширительный бак, а оттуда – удалялись в атмосферу.

Необходимый уклон гравитационной системы отопления

Наличие расширительного бака в такой системе, как гравитационная система отопления из полипропилена, благотворно влияет на создание дополнительного давления в системе, что делает скорость передвижения теплоносителя несколько выше.

Следует отметить, что скорость перемещения теплоносителя в трубе напрямую зависит сразу от нескольких факторов. Прежде всего, это разница таких величин, как плотность, масса,  объем теплоносителя в горячем и холодном состоянии.

Помимо этого, на скорость перемещения теплоносителя влияет также и уровень расположения отопительных элементов (радиаторов) относительно нагревательного котла. Однако гравитационное давление, возникающее во время перемещения теплоносителя, в некоторой степени расходуется в момент, когда жидкость преодолевает сопротивление трубопровода.

Дополнительными препятствиями, на которые также расходуется значительное количество гравитационного давления, являются дополнительные радиаторы, разветвления, повороты, присутствующие в системе. Для более эффективного обогрева (и достижения максимальной скорости перемещения теплоносителя) следует проектировать отопление с естественной циркуляцией так, чтобы подобных препятствий было меньше. В случае если подобная «сложность» системы вызвана необходимостью, решением возникшей сложности является использование труб большего диаметра.

Монтаж отопления

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Более сложная гравитационная схема отопления, предусматривающая наличие сразу двух контуров отопительной системы. По одному происходит передвижение горячей воды, которая движется от котла к радиаторам. А второй контур предназначен для оттока остывшего теплоносителя от радиаторов к нагревательному котлу. Данная самотечная система отопления предусматривает более тщательное планирование и использования увеличенного количества материалов (труб).

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Принцип монтирования двухтрубной системы, предполагающей отопление самотеком, являет собой довольно трудоемкий процесс, который можно разделить на несколько этапов:

Рекомендуем к прочтению:Лучевая система отопления

• монтаж основного стояка. Отопительная труба (по которой движется горячая вода) поднимается от котла к расширительному баку. Следует отметить, что наилучшее место присоединения стояка к баку – нижняя треть от общей его высоты.
• на уровне примерно трети высоты помещения (отмерять следует от уровня пола) отопительная труба соединяется с разводкой. Именно от нее и будут прокладываться трубы к приборам отопления – радиаторам.
• для своевременного удаления излишков жидкости в системе в бак должна быть врезана также труба перелива. Посредством ее использования лишняя жидкость будет направлена в канализацию.
• трубы для отведения уже отработанной (то есть – остывшей) воды следует врезать в нижнюю часть радиатора. По этим трубам вода возвращается к нагревательному котлу. Прокладываются они параллельно трубам подачи горячего теплоносителя.

Планируя естественное отопление дома, следует учитывать некоторые особенности. Прежде всего, труба основного стояка непременно должна быть утеплена – иначе существует вероятность существенной потери тепла.

Кроме того, обязательно следует утеплить помещение, в котором стоит расширительный бак. Чаще всего таким помещением является специальная комната на верхнем этаже или чердак. Если данная комната не будет утеплена, это может привести к тому, что часть теплоносителя попросту замерзнет – а это спровоцирует поломку системы.

План отопления

Еще одна важная особенность – при планировании системы, перед тем, как сделать отопление без насоса, необходимо тщательно просчитать уровень расположения котла, расширительного бака и радиаторов. При правильном планировании достигается необходимое давление, которое способствует более эффективной работе системы. Следует учитывать, что ниже всего должен располагаться нагревательный котел.

Для него лучше всего оборудовать отдельную комнату на цокольном этаже или в подвале. Если возможности оборудования отдельного помещения нет (или просто нет цоколя, подвала), котел следует располагать в углублении. При правильном расчете, подобной системы достаточно для обогрева строения состоящего из 4-5 комнат с прилегающими бытовыми помещениями.

Котельная частного дома

Однотрубная система отопления с естественной циркуляцией

Однотрубная схема – наиболее простая модель отопительной системы. Такая естественная система отопления предполагает расположение отопительного контура максимально высоко (под потолком). При этом трубы для возвращения отработанного теплоносителя расположены под уровнем пола.

Популярность системы обусловлена тем, что для ее создания используется минимальное количество труб. При этом монтаж не отнимает много времени и сил, поскольку нет необходимости вмуровывать их в стены.

Преимущество данной системы состоит еще и в том, что для ее нормального функционирования допускается расположение радиаторов и нагревательного котла на одном уровне. При этом следует отметить, что двухтрубная гравитационная система отопления двухэтажного дома при подобном расположении радиаторов и котла работать не будет, поскольку в ней недостаточно будет давления для нормальной циркуляции теплоносителя.

Однотрубная система отопления с естественной циркуляцией

Для правильного функционирования системы необходимо наличие в ней расширительного бака. Во многом его объем зависит от количества и размера используемых радиаторов. При этом следует произвести точный расчет гравитационной системы отопления, что максимально бак можно заполнять лишь на ¾ объема.

Следует быть максимально внимательными – уровень теплоносителя не должен опускаться ниже уровня трубы, по которой горячая вода распространяется по трубам к радиаторам.

Если вода не будет достигать уровня разветвителя – подача ее к радиаторам будет прекращена. Для того чтобы была возможность пополнять количество воды в системе, следует подключить к баку трубу с краном, соединенную с системой подачи воды. В таком случае, вы всегда сможете восполнить количество теплоносителя. Кроме того, в баке необходимо установить еще один кран – посредством его можно будет спускать всю воду из системы в случае, если потребовался ремонт.

Можно с уверенностью сказать, что гравитационное отопление – идеальный выбор практичного владельца небольшого загородного домика. А для больших строений целесообразнее использовать не самотечные системы отопления, а двухтрубную систему, дополнив ее циркуляционным насосом.

</index>Используемые источники:

• https://avtonomnoeteplo.ru/armatura/696-sistema-otopleniya-s-estestvennoy-cirkulyaciey.html
• https://strojdvor.ru/otoplenie/organizaciya-uklona-trub-v-sisteme-otopleniya/
• https://sovet-ingenera.com/otoplenie/razvodka-o/sistema-otopleniya-s-estestvennoj-cirkulyaciej.html
• https://otoplenie-doma.org/sistema-otopleniya-s-estestvennoj-cirkulyaciej.html
