Система дистанционного управления отоплением загородного дома, дачи или коттеджа.

Управление через интернет

Управление со смартфона GSM

Современные устройства, имеющие выход в интернет (смартфоны, планшеты, ноутбуки и т.д.) или просто использующие мобильную связь, позволяют реализовать многие идеи, которые еще в недавнем прошлом воспринимались как просто фантастические.Например, посмотрите на возможности системы дистанционного управления через интернет котлом отопления, ГВС и циркуляционным насосом Salus IT500 или еще более функциональной Salus iT600, представленных на нашем сайте. Впечатляет… Если же Вам пока не нужна целая система удаленного управления, то на сайте Вы можете купить беспроводные и проводные, программируемые или суточные термостаты SALUS и значительно повысить комфортность проживания, сэкономив при этом расходы на отопление. Есть желание дистанционно управлять сложными отопительными системами  — нет проблем, контроллеры TECH для управления котлом или контроллеры TECH для управления теплым полом обеспечат комфортное проживание и сэкономят владельцу немало средств на оплату топлива, будь то газ или твердое топливо.

Зачем нужно управлять системой отопления на расстоянии?

Преимущества использования систем дистанционного управления отоплением:

• создается дополнительный комфорт,
• экономия затрат на отопление, (до 50% !), за счет работы котла в экономичном режиме в случае Вашего отсутствия;
• увеличение срока службы оборудования, обеспечиваемое его работой при сниженной нагрузке.
• для инженерных систем тенденцией развития является их объединение в единую сеть, позволяющее снизить общие затраты на содержание дома.

Не понимаете как это работает? Боитесь ошибиться в выборе оборудования?

Да это от Вас и не требуется. Мы прекрасно понимаем как тяжело разобраться неподготовленному человеку в современной технике, ее возможностях и в тонкостях настройки. Звоните +7 (495) 727-85-30 или обращайтесь через форму Обратная связь и наши специалисты проконсультируют Вас совершенно бесплатно! Заказывайте у нас установку, монтаж и наладку системы управления отоплением и получите скидку на само оборудование!

Каковы возможности систем удаленного управления отоплением?

Возможности устройств для дистанционного управления отоплением с каждым годом (да что там с годом — практически ежемесячно!) становятся все более совершенными. Разработчики приложений для смартфонов стараются делать их удобными для использования и простыми для понимания даже неподготовленными людьми. Вкратце же перечислим лишь основные возможности таких систем, которые поддерживают:

• обычный режим работы, когда заданная температура поддерживается по всему дому;
• зональный режим, когда в различных помещениях может быть индивидуальная температура;
• предотвращение разморозки системы отопления (промерзание труб) в холодное время года, когда Вы находитесь вдали от своего загородного дома или дачи;
• возможность заблаговременного включения котла, например, нужно прогреть загородный дом, когда Вы соберётесь посетить его в выходные или праздники;
• всегда быть в курсе работы вашего автономного отопления и при необходимости осуществлять его диагностику;
• временной режим, при котором в разное время в течение суток в доме может поддерживаться свой тепловой режим со значительным снижением материальных затрат на топливо, например, можно настраивать котел на малую мощность (соответственно и на малое потребление топлива), отправляясь на работу или по делам, и включать нормальный режим перед своим возвращением.

Удаленное управление отоплением подразумевает, что любой из этих  режимов, а также конкретные значения температуры в помещениях изменяются при помощи мобильной связи, или осуществляется управление отоплением через Интернет.Такой подход является частью идеологии создания “умного дома”, что влечет за собой дальнейшее развитие всех инженерных систем дома с целью обеспечения удобства пользования и создание наиболее комфортных условий проживания.

Какой системой отопления можно управлять дистанционно?

Погодозависимое управление отоплением

На сегодняшний день считается наиболее перспективным. В таких системах в дополнение к датчику комнатной температуры применяется еще и измеритель внешней температуры воздуха. В принципе, погодозависимый регулятор отопления будет работать и с одним внешним датчиком, но использование двух позволяет добиться более точного поддержания режима и даже реализовать самоадаптацию системы под конкретные изменения температуры: если на улице становится холодней, то температура теплоносителя в системе заранее повышается, если теплей – то заранее уменьшается. Кроме экономии топлива это уменьшает инерционность работы системы, что повышает ее эффективность и обеспечивает также  дополнительное снижение затрат. Одной из базовых точек погодозависимое управление отоплением может использовать температуру плюс двадцать градусов – при ней температура теплоносителя берется равной окружающей, при этом фактически обогрев отключается. Также необходимо учитывать и зональное регулирование температуры, т.е. если, например, в одном из помещений собралось большое количество людей, за счет чего в нем стало более жарко, то система фиксирует локальное увеличение температуры относительно той, что установил погодный регулятор отопления, и осуществляет коррекцию в этой зоне.Вообще в интернете разгорелись нешуточные баталии по поводу — стоит ли вообще использовать погодозависимую автоматику или это деньги, выброшенные на ветер? Если коротко, то мнение наших специалистов, подтвержденное, кстати, отзывами многочисленных клиентов, однозначное — да, стоит, но не во всех случаях. А в каких? Ответ здесь …

Виды систем дистанционного управления отоплением

В настоящее время используются две системы для дистанционного управления отоплением:

• с использованием комплекта оборудования с интернет-шлюзом. Наличие Wi-Fi роутера и сети интернет в этом случае обязательно.
• с использованием GSM модуля управления отоплением. Требуется специальный GSM модуль с сим-картой оператора сотовой связи.

А что делать, если проводного интернета в загородном доме нет? Как можно управлять отоплением в этом случае?

Безусловным лидером на рынке GSM термоcтатов в настоящее время является российская компания компания MicroLine. Компания производит широкий спектр GSM модулей для дистанционного управления отопительными  котлами, в том числе и многофункциональные контроллеры, обеспечивающие управление самыми сложными системами отопления.Купить можно в соответствующем разделе на нашем сайте GSM управление отоплением

GSM модуль для котла отопления GSM-Climate ZONT H-1 — очень интересное решение компании Микро Лайн, специально изготовившей это устройство для компании Эван, производящей отопительные котлы. Сразу отметим, что Zont H-1 GSM подходит не только для котлов Эван, а, практически, для любых теплогенераторов, имеющих соответствующие клеммы для подключения комнатного термостата!

Внимание!

GSM модули, в зависимости от поставленных перед ними задач, в своей работе используют мобильный интернет-трафик (примерно 60-100 Мб в месяц), поэтому очень важно следить за состоянием баланса, а лучше всего использовать безлимитные тарифы сотовых операторов связи.

GSM модули в своей работе, как правило, используют облачные сервисы, поэтому у Вас всегда будет возможность проконтролировать или изменить параметры работы системы отопления через интернет (то есть не отправляя управляющие СМС-ки или телефонные звонки), воспользовавшись планшетом, персональным компьютером или смартфоном, зайдя на сайт производителя модуля с помощью своего логина и пароля.

 GSM модуль управления отоплением может работать в нескольких режимах:

• автоматическом, когда по сигналам от установленных датчиков контроллер поддерживает заданные режимы по заданной программе;

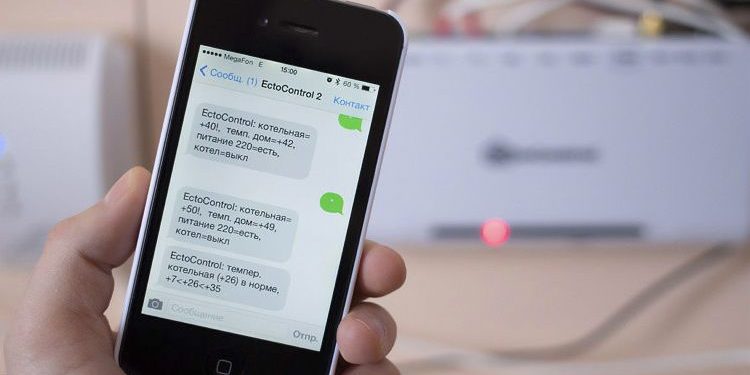

• СМС управление отоплением, когда система отопления управляется посредством отправки СМС. В этом случае при поступлении новых данных, например о температуре в помещении, контроллер принимает их к исполнению и начинает поддерживать в автоматическом режиме уже их;
• предупреждающем, посредством отправки тревожных сообщений о текущем состоянии дома (утечка газа, прорыв системы водоснабжения и т.д.);
• дистанционного управления другими устройствами, подключенными к модулю GSM (полив, освещение, сигнализация и т.д.).

GSM – контроль отопления позволяет удаленно:

• принимать отчеты о температуре в помещении;
• получать оповещения о текущем состоянии отопительного оборудования;
• изменять режим работы системы, повышая или понижая температуру, в том числе и отдельно в каждом помещении.

Данными функциями управление отоплением не ограничивается. В принципе, любая система обогрева может быть превращена в дистанционную. Для этого она должна иметь автоматический режим работы, и к ней должен быть подключен специальный  GSM контроллер для управления отоплением и связи с абонентом.

Вам этого мало? Посмотрите тогда на возможности многофункциональных GSM контроллеров, например: ZONT H-1000 или ZONT H-2000 Устройства сложные, требуют профессиональных знаний при монтаже и настройке, поэтому для монтажа требуются только высококвалифицированные специалисты — обращайтесь в нашу компанию, они у нас есть!

Вы можете купить современный беспроводной интернет термостат Salus IT500 на нашем сайте

•
•

•
•

Возможности управления системой отопления с использованием комплекта оборудования с интернет-шлюзом Salus iT500:

• управление режимами только отопления (котлом и, при необходимости, насосом);
• управление несколькими зонами отопления;
• управление отоплением и горячим водоснабжением загородного дома.
• поддержание разной температуры в разных помещениях, расписание температурных режимов по дням, часам и минутам
• 6 предустановленных режимов отопления при поставке
• управление нагревом горячей воды, автоматические режимы управления, в том числе энергосберегающий и режим «отпуска».
• уникальная система связи устройств через интернет, обеспечивающая надежные подключение и контроль системы отопления: смартфон (или персональный компьютер) -> интернет — сервер -> роутер (маршрутизатор) -> термостат -> ресивер -> котел

Что делать, если в доме нет проводного интернета, а уже приобретен Wi-Fi интернет термостат?

Скорее всего на даче имеется покрытие мобильных операторов, не правда ли? Значит и интернет у Вас есть! Просто покупаете Wi-Fi маршрутизатор с USB портом и дополнительно к нему 3G или 4G модем. Устанавливаете в модем SIM-карту любого мобильного оператора, обеспечивающего уверенный сигнал в зоне нахождения вашего жилища. Сам модем вставляете в USB-разъем роутера и всё — теперь у Вас есть возможность управлять отоплением дачи удаленно!

Если для кого-то iT500 покажется дороговатым, то компания предлагает более бюджетное решение — интернет термостат Salus RT310iТерморегулятор обладает несколько урезанными возможностями по сравнению со «cтаршим братом», но может оказаться ему достойной заменой, благодаря более низкой цене комплекта. Внешне RT310i выглядит скромнее по сравнению с первоклассным high-tech дизайном iT500, у него отсутствует сенсорное управление, однако по функциональным возможностям модели практически идентичны. За исключением того, что если iT 500 способен управлять 2-мя зонами отопления или охлаждения, то RT310i может управлять только одной зоной.

Не хватает возможностей iT500? Нет проблем — Salus iT600 может всё и даже больше!

Если Вам не хватает функционала iT500 по управлению только двумя зонами отопления, то на нашем сайте представлена более функциональная многозональная (есть проводная и беспроводная версии) система Salus iT 600 Smart Home. Уж чего-чего, а ее возможностей по удаленному управлению отоплением (и не только!) хватит даже самому взыскательному потребителю!

iT 600 Smart Home объединяет в себе возможности управления тёплыми водяными полами, дистанционного управления отоплением при помощи термостатов, единую коммутацию на уровне «система умный дом», изменение температуры в каждой комнате при помощи смартфона с выходом в интернет, контроль и управление любыми электрическими приборами в доме, подключение датчиков открытия окон и дверей и множество других функциональных возможностей. Система намного опередила не только своих конкурентов в области удаленного управления отоплением, но и задала тренд в области автоматизации и диспетчеризации инженерных систем на многие годы вперёд!

Подробнее с возможностями системы можно ознакомиться в статье:Умный дом. Система управления отoплением SALUS iT600

Внимание! Новая линейка продуктов Salus iT600 Smart Home (Умный дом) уже в продаже!

Теперь можно не только дистанционно управлять отоплением, а и охранять дом и управлять электроприборами!

Купить систему управления отоплением SALUS iT600

Теперь у Вас появилась возможность купить Salus iT600 Smart Home — новую линейку автоматики для Умного дома!

Это та самая полноценная система для удаленного управления отоплением через интернет iT600 плюс дополнительные возможности:

• применение универсального интернет шлюза Smart Home UGE600, который теперь поддерживает до 100 беспроводных устройств сети ZigBee и используется взамен прошлогодней версии шлюза Salus G30.
• контроль и управление различными электроприборами, подключенными к умным розеткам Salus SPE600 с возможностью учета потребленной электроэнергии
• подключение и контроль охранной сигнализации при помощи беспроводных датчиков открытия дверей или окон Salus OS600 Door Sensor
• управление вашей системой стало еще удобнее, благодаря новому приложению Salus Smart Home для смартфонов на iOS и Android, интерфейс которого и регистрация устройств стали намного проще и понятнее!

Все компоненты системы — это беспроводные устройства, работающие в современном стандарте домашней сети ZigBee, теперь Вы можете создавать отдельные группы устройств, работающие в одной связке и которым можно назначать индивидуальные задачи.

В будущем инженеры компании намерены расширять возможности системы управления умным домом, но уже сейчас Вы можете купить Salus iT600 Smart Home, начав с самого необходимого, и построить свой Умный дом по весьма привлекательной цене!

А что делать владельцам устаревших систем отопления?

Tech WiFi 8S – одна из самых новых и функциональных моделей терморегуляторов польской компании Tech Controllers (польский вариант названия Tech Sterowniki), на базе которого можно построить многозональную систему управления радиаторным отоплением Вашего дома. Например, на даче или в загородном доме система отопления была смонтирована много лет назад. Естественно, не была предусмотрена распределительная гребенка,нет трехходовых смесительных клапанов, нет в принципе возможности чем-то управлять. До недавнего времени единственным выходом из этой ситуации была установка механических термоголовок на радиаторы. Такое решение имеет право на жизнь, но, во-первых, точность регулировки температуры составляет несколько градусов, во-вторых, нужно на каждом радиаторе по отдельности, утром и вечером, регулировать эти самые термоголовки. Хлопотно и неудобно. К счастью на рынке появились электрические термоголовки с высокой точностью измерения. Tech Controllers пошел еще дальше и предлагает Вам целую систему, которая управляет термоэлектрическими сервоприводами на батареях по домашней Wi-Fi сети в соответствии с заданными настройками. И теперь даже у владельцев устаревших отопительных систем появилась возможность для комфортного проживания!

Tech WiFi 8S может управлять температурой в 8-ми помещениях, в каждом из которых может быть до 6-ти термоприводов!  Кроме управления термоэлектрическими приводами, контроллер также может управлять котлом: при достижении во всех помещениях заданной температуры, он с помощью «сухого контакта» отключит котел.Купить систему управления отоплением TECH WiFi-8S

Удаленное управление сложными отопительными системами

Пример монтажа оборудования Tech Controllers

На фото для монтажа использованы:1. Контроллер Tech ST-409n — многофункциональный прибор, предназначенный для управления центральной отопительной системой, обеспечивающий:• взаимодействие с тремя проводными комнатными регуляторами• взаимодействие с беспроводным комнатным терморегулятором• плавное управление тремя смешивающими клапанами• управление насосом ГВС• защиту температуры возврата• погодозависимое управление и недельное программирование• возможность подключения модуля ST-65 GSM для дистанционного управления отоплением со смартфона GSM • возможность подключения модуля ST-505, которое позволяет осуществлять дистанционное управление котлом через интернет. • возможность управления двумя добавочными клапанами с помощью дополнительных модулей ST-61v4 или ST-431 N• Возможность управления дополнительным оборудованием, например гаражными воротами, освещением или оросителем и т.п.

Для дистанционного управления могут использоваться различные модули Tech, все зависит от конкретных потребностей владельца. Например:

2. Модуль Tech Wi-Fi RS, позволяющий:• удаленно управлять работой котла через интернет• просматривать параметры всех устройств системы отопления• редактировать все параметры главного контроллера• просматривать истории тревог и изменений параметров• назначать неограниченного количество паролей (для разных уровней доступа – меню, события, статистика)• изменять заданную температуру на комнатном регуляторе• уведомлять владельца о тревогах по электронной почте

3.Ethernet модуль Tech ST-505• удаленное управление работой котла через интернет• просмотр параметров всех устройств системы отопления• возможность редактирования всех параметров главного контроллера• просмотр истории тревог и изменений параметров• возможность назначения неограниченного количества паролей (для разных уровней доступа – меню, события, статистика)• изменение заданной температуры на комнатном регуляторе• уведомление о тревогах по электронной почте о тревоге

4. Модуль Tech ST-65 GSMМодуль взаимодействует с контроллером Tech по беспроводной связи и позволяет дистанционно контролировать работу котла с мобильного телефона GSM. Пользователь информируется:• сообщением SMS о каждом отклонении от заданных параметров работы котла, • модуль по требованию посылает сообщение с информацией о текущей температуре на всех активных датчиках. После введения кода авторизации, возможно также дистанционное изменение заданных температур. • сообщением sms и по телефону (входящий звонок) с сообщением о неисправности отопительного устройства.

Контроллер для системы отопления Tech I-3

• трех смесительных клапанов
• двух источников тепла
• обслуживание солнечной установки
• возможность управления дополнительным оборудованием на основании температуры воздуха, теплоносителя или по времени, например, электрическим ТЭНом, освещением или системой полива и т.п.

Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать систему удаленного управления отоплением, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна!Вы останетесь довольны, сотрудничая с нами!

Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.

Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.

Классификация оборудования и принцип работы

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

• ТЭНовым;
• электродным;
• индукционным.

Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.

В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

Электродный котел для отопления

Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.

Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Прибор с индукционным нагревом

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

Варианты подключения к отопительной системе

Электрокотлы используют в системах с жидким теплоносителем, который циркулирует по трубам.

Это могут быть традиционные радиаторные варианты:

• с естественным движением теплоносителя;
• с принудительной циркуляцией;
• комбинированные варианты.

Кроме того, бойлеры успешно применяют в системах водяного напольного обогрева. Подойдут они и там, где сочетают радиаторы как основной источник обогрева и ТП в качестве дополнения к нему. При устройстве отопления на базе электрического котла следует подобрать подходящую схему.

Система естественного типа

Такая система работает на использовании способности воды расширяться при нагреве. Горячий теплоноситель стремится вверх, вытесняя остывшую воду из контура. Она возвращается в теплообменник, нагревается, замещает остывшую жидкость и т.д. Электрокотел в этом случае ставят в нижней части контура.

Чтобы гравитационная система отопления работала правильно, важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)

Реализация системы с естественной циркуляцией воды по контуру требует грамотного расчета и правильного монтажа.

Понадобится значительное количество труб определенного диаметра, которые должны быть уложены с нужным уклоном. Могут возникнуть проблемы, если понадобится отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

Контур с принудительной циркуляцией

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него понадобится также мембранный расширительный бак и оборудование, обеспечивающее его функционирование: манометр, запорные краны и т.п.

Электрокотел ставят внизу, затем к системе подключают расширительный бак, после чего монтируют циркуляционный насос.

Для обеспечения принудительной циркуляции теплоносителя по системе понадобится циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)

Контур этого типа менее чувствителен к характеристикам труб и радиаторов, что предоставляет широкие возможности для выбора подходящих комплектующих. Именно в таких системах можно использовать антифриз. Расширяются и возможности для регулирования температуры воды в контуре.

Комбинированный вариант системы

Такой контур выполняют изначально на основании тех же принципов, что и систему с естественным движением потока теплоносителя. Поэтому котел ставят в нижней точке, чтобы обеспечить свободное перемещение теплой воды.

Но систему дополняют расширительным бачком и циркуляционным насосом, чтобы присутствовала возможность принудительного перемещения теплоносителя. Это делают для того, чтобы можно было свободно выбирать режим функционирования отопительной системы.

Комбинированный вариант сочетает преимущества обоих описанных выше систем. Для работы циркуляционного насоса, с которым качество отопления обычно значительно выше, необходима электроэнергия.

Если ее поступление по какой-то причине прерывается, движение теплоносителя в принудительной системе прекратится, а вот в комбинированной – нет.

Чтобы электрокотел правильно функционировал, необходимо выполнить его обвязку в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)

Вода продолжит двигаться по контуру естественным образом. Для обогрева в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Существуют варианты, позволяющие переключать систему с электрического на твердотопливный или газовый котел.

Водяной теплый пол

Этот тип автономного отопления, популярность которого стабильно растет. Он считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывают в стяжку под напольное покрытие.

Теплоноситель можно разогревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура составляет около 50°С, но такой сильный нагрев обычно не нужен. Для водяного теплого пола хорошо подходят котлы с ТЭНом, которые позволяют широко варьировать температуру воды.

Гидравлическая гребенка – необходимый и важный узел для водяного теплого пола. Ее можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)

Если предполагается с помощью этого же нагревателя обеспечивать водопровод горячей водой, придется брать модель с ТЭНом. В обвязку обязательно включают бойлер косвенного нагрева, чтобы вода в контуре ГВС была теплее, чем для отопления примерно на 15°С.

В электродных устройствах нагрев составляет обычно 60°С или больше. Их можно использовать для ТП, но понадобится дополнительный монтаж узла подмеса, чтобы остудить теплоноситель до приемлемого уровня.

Гидравлическая гребенка, содержащая такой узел, в любом случае понадобится для правильной установки отопления этого типа. Контроль нагрева выполняется с помощью термодатчика, определяющего текущую температуру теплоносителя.

Существуют модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в комнате.

С помощью электрокотла можно организовать систему отопления, которая включает и контур с радиаторами, и трубы теплого пола

Чтобы теплый пол успешно функционировал, нужен еще ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, никакие соединения не допускаются. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП.

Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.

Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрокотел и двойной тариф

Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.

Двухтарифный счетчик дает возможность платить за использованное ночью электричество гораздо меньше, чем днем и позволяет сэкономить владельцам электрических котлов

Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.

Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.

Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.

Выводы и полезное видео по теме

Порядок монтажа электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.

Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.

Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Практически любой электрический котел требует обязательного наличия автоматики управления.

При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.

Выбор вводного автомата и пускателей</h2>

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Простая регулировка мощности электрического отопления</h2>

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Зачем нужен предельный термостат</h2>

Обязательный элемент такой схемы – предельный термостат.

•
•

•
•

Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.

Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.

Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.

Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.

Регулировка температуры воды</h2>

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

•
•

•
•

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Комнатный термостат и экономия электроэнергии</h2>

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

GSM-модулем оборудованы довольно дорогостоящие и далеко не все модели отопительных котлов. Однако его можно докупить и подключить самостоятельно, как к дорогостоящим, так и к самым бюджетным моделям. Главное – котел должен иметь возможность подключения внешнего управления, что, впрочем, является нормой практически для всех современных котлоагрегатов.

Стоимость устройства в среднем 4-7 тыс. руб, что довольно немало и сравнимо с хорошими программируемыми термостатами, которые являются более современным решением. Однако GSM-управление котлом подразумевает передачу команд из любой точки страны, где есть сотовая связь, в то время как зона действия термостата ограничивается самим домом или зоной досягаемости домашнего Wi-Fi. Поэтому доустановка GSM-модуля сегодня все еще более, чем оправдана.

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

• включать или полностью выключать котел отопления;
• управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
• управлять параметрами температуры контура ГВС;
• идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

• о достижении нижнего или верхнего заданного предела температуры;
• об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
• возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

Как грамотно выбрать и подключить генератор для газового котла

Отзывы о GSM-модулях управления котлом: преимущества и недостатки

Преимущества	Недостатки
Дистанционное управление из любой точки мира при наличии сигнала сотовой связи	Высокая, но окупающая себя стоимость – в среднем от 4 до 7 тыс. рублей
Как правило, несколько способов управления и контроля: SMS, приложение, веб-интерфейс с большим набором данных и статистикой	Необходимость в покупке и содержании SIM-карты
Обновление данных при каждом подключении или запросе	Зависимость от покрытия сотовой связи и его качества, в отдаленных загородных домах вне зоны покрытия GSM-модули бесполезны
Гарантированная автономность работы и гарантированное информирование об отключении системы отопления или аварийной ситуации	Небольшой, хотя и достаточный на российском рынке выбор производителей и моделей
Возможность самостоятельно установить и подключить модуль, имея лишь базовые знания (исключением являются более сложные схемы с использованием доп. датчиков протока, насосов и т.д.)
Абсолютная беспроблемность, согласно практике монтажа и отзывам владельцев приборы долговечны и, как правило, служат десятками лет

Как выбрать подходящую модель

Основной критерий – это спецификация модели. Существуют приборы, подходящие только к определенным моделям котлов одного производителя, они выпускаются в качестве дополнительного оборудования к котлу, информация об их предназначении обычно содержится в самом названии. Разумеется, при наличии такой возможности, лучше выбрать GSM-модуль того же производителя, что и котел (он будет подогнан под конкретную линейку моделей и их специфику).

Но также существуют универсальные модели, подходящие абсолютно к любым котлам, имеющим соответствующие клеммы, именно о таких универсальных GSM-модулях идет речь в статье.

На сегодня выбор универсальных GSM-модулей небольшой (около 20-25 моделей), поэтому выделить достаточное количество критериев трудно. Мы рекомендуем изучить наиболее известные и удачные модели (см. далее) и выбирать из них, изучая функционал и удобство каждого, сравнивая цены. Но также рекомендуем обратить внимание на такие критерии, как:

1. Наличие приложения и web-интерфейса, существенно упрощающих управление, позволяющих видеть и анализировать статистику работы. Если производитель не предоставил примеры интерфейса, стоит поискать скриншоты в поиске по картинкам любой из поисковых систем.




2. Стандартная комплектация. В комплекте с некоторыми модулями идут внешние датчики температуры, которые можно разместить в отдаленных от котельной помещениях и ориентироваться на их измерения, что является очевидным преимуществом. Хорошей считается комплектация с наличием выносной антенны, позволяющей серьезно улучшить качество связи, а в некоторых случаях, при выносе антенны повыше и вовсе поймать отсутствующий на первом этаже или в подвале отдаленного дома сигнал.
3. Емкость встроенного аккумулятора должна составлять по крайней мере 100-150 мАч, при таких параметрах его хватит на 2-4 часа работы модуля.

Лучшие известные производители и модели: характеристики и цены

«Котел ОК»

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

Стоимость: 3 990 руб.

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты. Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T».

Стоимость: 8 640 руб.

В каких случаях является незаменимым стабилизатор напряжения для газового котла и как его выбрать

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

Стоимость: 6 780-8 840 руб.

ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

Стоимость: 7 400-9 200 руб.

Цены: итоговая таблица

Модель	Стоимость, руб.
«Котел ОК»	3 990
КСИТАЛ GSM 4Т	8 640
ЭВАН GSM CLIMATE (ZONT H-1)	6 780-8 840
ZONT H-1V	7 400-9 200

Инструкция по установке и подключению GSM-модуля к котлу

Установка и подключение к котлу у всех GSM-модулей практически ничем не отличается, а подробный алгоритм всегда описан в инструкции прибора. Разберем процесс подключения на примере «Котел ОК».

Фото	Описание действия
	Нажмите на соответствующие зажимы по бокам корпуса и откройте заднюю крышку для доступа к слоту SIM-карты.
	Установите SIM-карту в слот. На карте не должно быть ограничений и ПИН-кодов, должен быть подключен удобный тариф и положительный баланс.
	Прикрутите антенну. Вставьте в соответствующий разъем адаптер питания и подключите шнур в розетку, при нормальной работе должен непрерывно гореть светодиод питания (см. фото). Переведите переключатель аккумулятора в положение «включено», должен загореться соответствующий индикатор. Через некоторое время (около 10 сек) должен загореться индикатор GSM, свидетельствующий о том, что прибор зарегистрировался в сети. Для завершения регистрации позвоните на номер вставленной SIM-карты. Процесс регистрации отличается в зависимости от модели, но всегда описан в инструкции.
	Осталось подключить модуль к котлу. Для этого необходимо найти специальные контакты внутри котла, отвечающие за внешнее управление или внешний термодатчик (их расположение всегда можно найти в инструкции котла). Как правило, между этими контактами стоит перемычка, которую нужно вынуть. Осталось в соответствии с инструкцией соединить соответствующие контакты, делается это с помощью любого провода сечением от 0,5 мм2, просто вставьте кабель и закрутите клеммы отверткой. В комплекте такие кабели не прилагаются в виду требований к их длине, которые всегда индивидуальны.

Используемые источники:

• https://termogorod.ru/stati/distantsionnoe-upravlenie-otopleniem-zagorodnogo-doma
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/otoplenie-ot-elektrokotla.html
• https://domikelectrica.ru/3-sxemy-podklyucheniya-avtomatiki-elektricheskogo-otopleniya/
• https://gradusplus.com/kotly/obustrojstvo-kotelnoj/gsm-modul-dlya-kotlov-otopleniya/
