Шнековое бурение особенности технологии и ее достоинства, этапы работ

Шнековое бурение скважин

Бурение скважин шнековым методом применяется в основном для песчаных и гравийно-песчаных грунтов. Оно производится установкой, которая имеет буровую головку, следом за которой идут шнеки, отводящие грунт. У шнекового бурения скважин есть несомненное преимущество по скорости проходки.

Кроме этого, одновременно с бурением продавливаются и укладываются стенки скважины, которые удерживают породу и предотвращают ее обрушение. Устанавливаемые стенки скважины могут быть как бетонными, так и стальными.

При шнековом бурении скважин отпадает необходимость в промывке скважины во время бурения.

Шнек – это бурильная труба, вся длина которой обвита стальной лентой. Бурение шнековым методом производится буровыми механизмами, имеющими подвижный вращатель. Шнеки соединяются резьбой или элементами, имеющими фигурное сечение.

Ход подачи при бурении шнековым методом от 1,9-15 м.

Полые герметичные шнеки оборудованы реверсивными замками, имеющими различные долота. За счет высококачественной стали замковых соединений, имеющих высокую износоустойчивость, время на бурение значительно сокращается. При этом производительность работ возрастает.

При шнековом бурении скважин на мягких и рыхлых грунтах лопасти долота должны находиться под углом 30-60о по отношению к забою. На плотных грунтах или гравийно-галечных отложениях лопасти долота должны иметь угол 90о по отношению к забою. Установка угла при бурении зависит от твердости пробуриваемого грунта.

Режущие элементы бура охлаждаются за счет разрушаемого грунта. При этом разрушенная порода поднимается по спирали шнека.

Для шнеков, имеющих размер до 100 мм частота вращения не должна превышать 500 об/мин.

При бурении скважин шнековым методом наиболее эффективными считаются шнеки, имеющие центральный канал. Через него подается воздух или вода при помощи гидравлического насоса, что снижает трение при бурении. Обычно шнековое бурение скважин производят на глубину до 50 м. В исключительных случаях бурение шнековым инструментом может производиться до глубины 100-120 м.

При бурении глубоких скважин шнековое бурение обычно комбинируют с некоторыми другими видами.

При производстве шнекового бурения скважин может быть применена технология с использованием обсадных труб или же тампонированием стен скважины бетоном под давлением с поверхности. При данном виде бурения скорость прохождения грунта в сутки может доходить до 30 метров.

В станках для шнекового бурения скважин применяются литые буровые головки, имеющие режущие лопасти и хвостовик. Режущая кромка лопастей обычно должна быть наплавлена твердым сплавом. В случае бурения на особо твердых породах буровая головка должна быть оснащена техническими алмазами.

Глубина шнекового бурения скважины проводится на размер одной штанги, затем станок отключается, штанга должна быть отсоединена от шпинделя, поднята наверх и наращена новой штангой. После этого бурение может быть продолжено.

Особенности шнеков для бурения скважин на воду

Шнеки буровой установки охлаждаются за счёт разрушаемой почвы.

При этом грунт поднимается по спирали режущего инструмента:

1. Объём грунта при средней скорости движения должен быть не больше 0,2-0,4 от общего. При этом количество вращений бура должно быть 150-200 оборотов в минуту.
2. Для режущих элементов, которые имеют размер до 10 см, частота вращения не может быть больше 500 об./мин.
3. При бурении скважин шнеками более результативными являются режущие элементы, которые имеют центральный канал. Через него идет воздух или вода при помощи гидравлики, что понижает трение при бурении грунта.

Перед шнековым бурением следует выполнить анализ грунта

Традиционно бурение шнеками скважин осуществляют на глубину до 50 м. В качестве исключения бурить оборудованием можно до глубины 120 м.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
3. При помощи лазерных измерительных устройств определяют направление бурения.
4. Происходит установка всего необходимого оборудования, обсадной трубы.
5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
6. Рабочий инструмент извлекают на поверхность.
7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Видео по теме: Первое в жизни бурение скважины обломал шнек 16 метров глины

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Плюсы применения шнека

Процесс бурения скважин на воду путем применения режущего элемента исключает надобность перемолки и стирания отделенного от забоя грунта. Забой выполняется в непрерывном режиме, в параллель идет разрушение почвы. При отделении от забоя земли она отправляется на винт, который вращается с высочайшей скоростью. Центробежные силы, которые сопровождают процесс, прижимают грунт к стенам скважины, тогда как беспрерывно движущаяся лента толкает землю наверх. Часть грунта остаётся на стенах колодца. Эти методики обеспечивают скорость выполнения работ до 4-ой категории пород по буру.

Плюсы вращательного бура следующие:

• Высокая скорость заглубления;
• Транспортировка грунта без подъёма оборудования;
• Непрерывное поступление почвы на поверхность;
• Не требуется выполнение промывания.

Техника для шнекового бурения стоит достаточно дорого

При всех достоинствах инструмент имеет и недостатки. Для создания колодца шнековым способом имеет значение незначительная глубина бура

Также берется во внимание вращение массивной колонны шнека, требующее прикладывания значительных усилий. Чтобы сделать больше ресурс долота, его необходимо армировать резцами из твердого сплава

Долото должно иметь сечение больше шнека на 2 см.

Наиболее востребованными долотами, применяемыми для бура шнеком, выступают те, которые имеют в комплектации 2-3 лопасти. 3-лопастный инструмент имеет корпус, сделанный методом литья из металлического материала. Когда проделывается колодец, вращение инструмента на буровом оборудовании осуществляется при помощи специальных станков

Внимание! Без знания правил не получится выполнить работы по бурению, где применяется шнековый инструмент

Первое условие перед запуском оборудования — анализ грунта на участке, второе — то, на каком расстоянии идет вода. Так, работа при помощи станочного агрегата ЛБУ-50 выполняется специальным вращателем, что исключает применение роторных и шпиндельных элементов. Это потребуется для гарантии большого вращения и создания осевого поступательного движения винта.

Если колодец надо сделать максимально быстро, то нужно применить мощные станки, которые могут гарантировать высочайшую производительность. Для этого их установка выполняется на шасси автомобиля. Бурение может осуществляться станками СО-2. В такой ситуации в тандеме с оборудованием применяется современный экскаватор.

Проделывание скважин — дело непростое, однако если иметь под рукой необходимый инструмент и следовать технологии, то пробурить колодец можно и самостоятельно.

Описание технологии

Данная технология применяется только для скважин с малым дебетом.

При шнековом бурении следует соблюдать правила техники безопасности

Стандартное шнековое бурение колодца под воду выполняется в грунте:

• Мерзлом;
• Рыхлом;
• Мягком.

При помощи шнека-винта из забоя устраняется выбранная при буре земля. Шнек – это труба-бур, вся длина которой заделана лентой из стали. Работа шнеком выполняется буровыми механизмами, которые имеют подвижный вращатель. Шнек соединен резьбой или элементами, которые имеют специальное сечение. Ход подавания при буре шнеком от 1,9-15 м. Полые герметичные шнековые элементы имеют специальные замочные механизмы. За счёт высокосортной стали замка, имеющей высокую износостойкость, время на бурение в разы сокращается. При этом производительность, напротив, растет.

Достоинства и недостатки метода

Технология шнекового бурения скважин имеет множество преимуществ:

• обеспечивается высокая скорость бурения без дополнительного перемалывания отработанной породы;
• очищение углубления в грунте осуществляется непрерывно;
• обеспечивает глубину бурения от 1,5 до 70 м;
• простота технологии;
• отсутствие необходимости привлечения высокотехнологичной техники и оборудования;
• не нужно осуществлять подачу бурильной жидкости, что упрощает процесс работы;
• при необходимости скважина может размещаться под небольшим углом;
• широкий спектр применения в различных отраслях – для бурения питьевых скважин, для формирования свайных фундаментов;
• возможность осуществления геологической разведки территории.

Машины для бурения

Шнековое бурение скважин не лишено недостатков. Данный метод невозможно использовать в глинистых грунтах или при наличии почвы с большой плотностью. При попадании режущего инструмента на камень (даже небольшой по размеру) работу можно прекращать. Дальнейшее передвижение становится невозможным. Также при углублении шнека на значительную глубину необходимо приложить немало усилий.

Шнековое бурение скважин технология

Считается, что шнековое бурение является самым дешевым и простым методом бурения скважин.И действительно, бурение шнековым методом отличается высокой скоростью проходки (до 100-300 м за смену).

Если совсем просто объяснять принцип работы шнекового бурения, можно вспомнить ледовый бур, которым зимой пользуются рыбаки для того чтобы сделать лунку. Ледовый бур устанавливается вертикально и за счет вращения и нажима врезается в лёд.

Если же говорить о технологии, то при бурении скважины в теории не сильно сложнее.

Где применяется шнековое бурение

Шнековое бурение применяется в основном при бурении песчаных и песчано-гравийных грунтов, а также пород средней твердости для взрывных скважин, инженерных и гидрогеологических исследований, геологической съемке, разведки полезных ископаемых, картировании и т.п. популярно при бурении скважин на воду.

Глубина скважины, обычно до 50 метров, но в зависимости от грунтов может составлять до 100-120 метров. Диаметр бурения шнековым способом, обычно от 60 мм до 600-800 мм. В некоторых случаях используются шнеки диаметром 1500 мм и более.

Технология шнекового бурения

Шнековое бурение является одним из методов вращательного бурения и осуществляется установкой которая имеет буровую головку, а следом идут шнеки, с помощью которых на поверхность транспортируется разрушенная порода (шлам).

Разрушение породы происходит за счет вращения буровой головки, под которой понимается лопастное долото или бур. Инструмент разнообразный и подбирается исходя из свойств породы.

Слева направо: Лопастной бур; Долото двухлопастное; Долото трехлопастное.

Буровая головка и шнек могут быть раздельными или одним целым, последнее называют шнекобуром.

Затем шлам по спирали (реборде) шнека транспортируется на поверхность.

Шнековое бурение

Причем, шнек выбирается исходя из того, что межвитковое пространство должно быть занято транспортируемой породой на 0,2-0,4 объема.

Это необходимо учитывать потому что в таком случае происходит нормальное охлаждение шнека за счет быстрого заглубления и постоянного потока породы разной температуры. Нагрев же происходит из-за быстрого вращения и трения о стенки скважины.

Реборда шнека служит только для транспортировки разрушенного грунта, а значит разрушающий инструмент (долото или бур) должен быть большего диаметра.

Плюсы

• Непрерывный процесс подъема грунта на поверхность;
• Шнековая колонна не требует подъема во время бурения;
• Высокая скорость углубления (До 100-300 метров за смену).

Минусы

• Необходимо быстрое вращение большой и тяжелой шнековой колонны, следовательно, буровая установка должна быть мощной;
• Относительно небольшая глубина бурения, обычно до 50 метров;
• При попадании на валун дальнейшая проходка может стать проблемой, скорее всего бурить придётся рядом;
• Бурение в породах высокой твердости невозможно;
• В липких и вязких грунтах возможно налипание.

Технология бурения

Что такое Скважина

Для бурения скважин шнековым способом происходит постоянное вращение рабочего инструмента с лопастями. Это обеспечивает бесперебойную подачу отработанной породы на поверхность, что очень удобно. Шнеки, осуществляющие все предвиденные технологией операции, состоят из центральной трубы, которую также называют буровой штангой. По ее поверхности по всей длине под определенным углом размещается стальная полоса. Именно она транспортирует разрушению почву на поверхность.

В конструкции шнека присутствует острый наконечник, который осуществляет врезку в грунт. Чаще всего его делают съемным. Это позволяет менять наконечник, зависимо от типа обрабатываемого грунта. При шнековом бурения чаще всего применяются следующие типы наконечников:

• долото, оснащено трема лопастями;
• лопастный бур;
• долото с двумя лопастями.

Во время бурения скважин на воду одновременно происходит формирование и укрепление ее стенок. Для этого может использоваться бетон или металл. Также следует не забывать, что данный метод редко применяется для производства глубоких скважин. Но при необходимости длина проходки может достигать 50 м. Поэтому шнек для бурения оснащается дополнительными секциями.

При шнековом бурении обязательно нужно сразу укреплять скважину

Правила шнекового бурения

Процесс бурения скважин на воду описанным выше способом имеет много преимуществ, одно из которых состоит в оперативности прохода. В то же время с производством бурения идет продавливание и установка стен колодца, что оказывает помощь в удержании грунта, исключая его осыпание. Устраиваемые стены могут быть металлическими или бетонными.

Этот способ используется только для таких колодцев на воду, которые имеют маленький дебет. Благодаря винту из забоя забирается почва. Устройство представляет собой специальную трубу, которая целиком обвита лентой из металла. Процесс предусматривает применение буровых агрегатов, которые устраивают подвижным вращателем. Резаки соприкасаются резьбой или деталями, что имеют фигурное сечение. Шаг подачи имеет предел до 15 м.

Для выполнения шнекового бурения необходимо минимум 2 человека

Шнеки:

• Включают в конструкцию полости;
• Имеют реверсы-замки;
• Снабжены разными долотами.

Стальная поверхность устойчива к износу, что дает возможность уменьшить период работы в разы. Если бур осуществляется на участке с мягкими и рыхлыми почвами, то лопасти долота надо устраивать под углом примерно 30-60° к забою. Если же бурить таким методом приходится на плотной почве или в грунте с включением гравия и гальки, то лопасти долота должны располагаться под прямым углом к забою. Угол выявляется в зависимости от твёрдости грунта, с которым ведется работа.

Когда устраивается колодец, режущие элементы оборудования высвобождают высокий температурный режим за счёт разрушаемого грунта. Отработанная земля уходит наверх по винту. Объём отработки при сбережении средней скорости передвижения — приблизительно 0,2-0,4 от объёма пространства. Методика предусматривает сохранение частоты кручения бура 150-200 оборотов в минуту. Если в работе применяется шнек, который имеет габариты до 10 см, то частота кручения не должна превышать 500 оборотов в минуту.

При устройстве колодца по данной технологии наиболее результативными являются шнековые винты, которые идут с каналом в центре. Именно он передает воздушные массы или воду путем гидравлического насоса, что дает возможность делать трение при выполнении работ наиболее низким.

</ul></ul></ul>

Добавил(а): Андрей 20 мая

Если в планируемых вами земляных работах предполагается вырыть множество отверстий-скважин под столбы и стойки, то ускорить и облегчить процесс сможет силовой шнековый бур для земляных работ. Только не стоит думать, что этот инструмент превратит бурение в пикник. В этой статье мы расскажем вам все аспекты использования этого приспособления.

Что такое шнековый бур для земляных работ?

Для того чтобы применять в работе шнековый бур для земляных работ вам понадобится напарник. При этом у вас у обоих должны быть крепкие спины, руки и ноги, чтобы справиться с машиной. Подобные буры для земляных работ – это очень мощные приспособления, в ходе работы которых создается большой по величине крутящий момент, который передается непосредственно на вас, когда вы управляете буром.

Если почва на вашем участке содержит много песка или суглинка, то вы сможете за день просверлить до 30 отверстий. Однако каменистый или очень глинистый грунт будет создавать сложности даже для столь мощного инструмента. Исходя из опыта эксплуатации, могу сказать, что около четверти скважин, на начальном этапе разрабатываемых буром, приходилось докапывать вручную.

В случае если вам требуется пробурить всего несколько отверстий, даже не утруждайтесь прочтением этого текста. Просто купите или возьмите в аренду ручные буры и смело действуйте. Однако если речь идет о пяти и более скважинах, или об глубоких отверстиях, то такой проект без силового бура может превратиться в кошмар.

Работа садовым буром

Бурим скважины на воду с пробного отверстия

Мы бурим скважины на воду с предварительного пробного замера. Выкопайте пробное отверстие того же диаметра, что и предполагаемая скважина, чтобы четко обозначить ее центр. Это предотвратит соскальзывание бура с назначенного места, когда вы начнете работу.

Использование данного инструмента требует от вас защиты глаз и слуха, а также ношения перчаток и крепкой обуви. Однако самая большая опасность располагается в зоне бурения – это могут быть залегающие под землей силовые линии и бытовые газопроводы. Чтобы избежать повреждения этих коммуникаций, равно как и телевизионных и телефонных линий, позвоните в эксплуатационную компанию или раздобудьте план разводки линий еще где-либо. Работа садовым буром начинается с подготовки.

Подготовьтесь к работе

Бурим скважины сами и с помощником

Обычно мы бурим скважины сами. Но в ряде случаев потребуется небольшая помощь ассистента. После того, как вы установили бур в пробном отверстии, попросите помощника запустить двигатель.

Тщательно проработайте размещение скважин на местности. Отметьте точки проникновения в грунт деревянными колышками. Обратите внимание, что практически невозможно сместить отверстие, если вы уже приступили к бурению. Если вам требуется больший диаметр отверстия, чем обеспечивает бур, вы с легкостью сможете расширить его ручным инструментом.

Выбор силового шнекового бура для земляных работ

Хороший выбор шнековых буров для земляных работ обычно встречается в больших строительных магазинах. Прежде всего, вам следует определиться между инструментом на одного или двоих рабочих. Что касается размера шнека, то они обычно сменные для одного и того же механизма, а перечень стандартных диаметров включает 10, 15, 20 и 30 см. Их выбор зависит от типа проводимых работ. Помните о том, что чем больше диаметр шнека, тем больше усилий требуется со стороны рабочего для бурения.

Если вы хотите установить 30-см трубу, то вам ничего не остается, как выбрать 30-см шнек. А вот если вы будете ставить столбики 4х4 см, то вполне обойдетесь 20 см сверлом. Для установки столбов под забор чаще всего годятся 15-см инструмент. Помните, что если вы хотите укрепить стойку бетоном, то скважина вам нужна шире, чем сам столб. 10-см бурение подходит для мелких стоек, которые не требуют укрепления раствором. Иногда для меньших столбиков также используют 30-см сверло ввиду того, что дополнительное пространство помогает точнее расположить стойку внутри скважины.

Обычно силовой бур в глубину обеспечивает примерно 90-100 см. Для бурения более глубоких скважин следует приобрести специальную удлинительную штангу. Обычно глубокие отверстия необходимы для стоек под капитальные конструкции, достраиваемые к дому, либо в северных широтах, где до 1м грунта – вечная мерзлота. Штанга обеспечит вам примерно 30-40 см глубины.

Перед началом работы проверяйте уровни масла и топлива, проверьте исправность машины. Не забудьте про заглушки, которые крепят шнек и/или штангу силовому агрегату.

Необходимый ручной инструмент

Для таких работ мало иметь под рукой силовой шнековый бур. В некоторых скважинах вам будут попадаться камни и корни, мешающие бурению. Их потребуется удалить. Для этого удобно использовать следующие инструменты.

• Длинный лом. Его можно использовать для дробления камней и отрубания крупных корней.
• Лопата штыковая. Этой лопатой можно копать отверстия даже без участия силовых инструментов. Она идеально подходит для расширения скважин или придания им других форм.
• Грейферный ковш. Этот инструмент пригодится для извлечения камней и корней из отверстия.

Как пробурить скважину своими руками?

Сначала бурим скважины на воду медленно

Плавно нажмите на дроссель, чтобы придать медленное вращение шнеку и позвольте ему войти в землю. Далее бурите с удобной скоростью.

Затем очищаем от грязи

При углублении примерно на 15-20 см, отпустите дроссель и выньте бур из земли вместе с налипшей землей. Очистите лезвие шнека. Совет: если вы бережете свой газон, то очищайте шнек над расстеленным полиэтиленом.

Используем направляющую штангу-удлинитель

Глубину скважины поверх стандартных 90-100 см можно увеличить благодаря специальной удлинительной штанге. Сначала пробурите все отверстия без дополнительного удлинения, затем оставьте шнек в последней скважине и, отсоединив головной агрегат, прикрепите штангу с помощью заглушки.

Не следует слишком углубляться.

Когда бурите, не следует углубляться больше, чем требуется. Чем глубже уходит бур, тем тяжелее им управлять и тяжелее его будет вытащить.

Как вытащить заклинивший шнековый бур

Отсоедините головной агрегат от шнека. Затем закрепив разводной ключ на оси шнека соедините его с метровой полой трубой и поверните ее против часовой стрелки.

Перед тем как пробурить скважину своими руками сделайте необходимые замеры и разметку. Как только вы запустите машину, сразу почувствуете весьма весомую вращательную силу, направленную по часовой стрелке вокруг оси бурения. Этой силе вы собственно и должны противодействовать все время работы инструмента. При этом контролируйте опорожнение скважины от грунта и не бурите долго, если в отверстии грязь. Если вы бурите более чем на метр, то шнеку будет тяжело самому выбрасывать землю, что может, в крайнем случае, привести к срыву его с вала и заклиниванию инструмента.

Есть два способа эффективной очистки скважины. Первый состоит в остановке бура, вынимания его из отверстия и очистки шнека с помощью ручного инструмента. Это позволит сконцентрировать весь выработанный грунт в одном месте. Альтернативный способ состоит в том, чтобы вынуть шнек из земли на пару десятков сантиметров, предварительно замедлив его вращение, а затем заставить раскрутиться в полную силу. После этого погрузить вниз за новой порцией грязи. Этот способ быстрее (и более трудозатратен), но грязь будет разлетаться повсюду в свободном полете.

Если вы перемещаете бур более чем на несколько метров (например, к месту следующего бурения), то следует останавливать и отсоединять мотор. Если вы приостанавливаете работу, то оставляйте инструмент либо прямо в скважине, либо устанавливайте его так, чтоб он не опрокинулся – иначе топливо из бака может потечь.

При бурении глубоких скважин, требующих удлиняющей штанги, сначала пробурите все отверстия без ее участия на обычную глубину. Никогда не начинайте бурение с установленной штангой. Она делает инструмент гораздо тяжелее и удлиняет его примерно на 40 см. Устанавливайте штангу лишь после того, как обычным способом пробурили скважину на метр. Практика показывает, что докопать несколько десятков сантиметров длины иногда проще ручным инструментом. Поэтому оценивайте такой вариант.

После окончания работ вычистите скважину от грунта.

Требуемые инструменты: наушники строительные, защитные очки, лопата, разводной ключ в случае заклинивания шнека.

Индивидуальные шнековые буры

Очень часто буровые работы в строительстве приходится выполнять в одиночку. Для этого разработаны специальные персональные шнековые буры. Это более легкий инструмент для бурения отверстий малого диаметра, примерно 15 см. Обычно они оборудованы двухтактными двигателями, так что позаботьтесь о подходящей смеси топлива.

Хотите обустроить систему водоснабжения на своем участке, пробурив самостоятельно скважину? Согласитесь, что наличие водопровода и канализации существенно повышает уровень комфорта при проживании в частном доме или на даче. Но вызов специалистов для обустройства колодца или скважины обойдется совсем недешево.

Вы решили смастерить бур для скважины своими руками и подбираете простой вариант самоделки? Мы вам поможем в этом вопросе – в статье собраны полезные сведения о процессе изготовления самодельного бура спирального типа и бура-ложки.

Приведен перечень необходимых инструментов и материалов, подобраны тематические фото и полезные видеорекомендации по сооружению бура-самоделки.

Наши подробные инструкции, оснащенные пошаговыми фото, помогут сделать простой и незамысловатый бур даже новичку.

Буры для вращательного ручного бурения

Для самостоятельного бурения скважины под воду потребуется нехитрое приспособление. Включает оно разъёмную трубу, которую можно будет наращивать по мере увеличения глубины сооружения, рукоятку, с помощью которой и будет осуществляться вращение, и бур – главный элемент конструкции.

Существуют два вида буров, которые повсеместно используются для выполнения работ по вращательному ручному бурению скважин:

• спиральный (шнековый) бур;
• бур-ложка.

Оба этих инструмента обладают такими конструктивными особенностями, которые позволяют выполнять работы по бурению без применения дополнительного оборудования.

По своей сути, спиральный бур – это сверло очень большого размера. Он врезается в грунт своей острой твердосплавной режущей гранью, кромка которого заточена в виде конуса.

Выше режущая поверхность инструмента закручивается спиралью вдоль штанги. Наибольший диаметр этой спирали и определяет такой важный параметр, как размер будущей скважины.

Спиральный бур – инструмент, который чаще всего используется для бурения скважин вручную, тоже может быть сделан своими руками в упрощенном варианте

В процессе вращения режущая кромка впивается в грунт и подрезает его, после чего он перемещается по спиральным полосам и выталкивается с их помощью наружу.

Так в направлении бурения создаётся дополнительный упор. В ходе выполнения работ по бурению скважины происходит накопление остаточного грунта, извлеченного из шахты, между витками шнека. Шнековый бур приходится периодически извлекать на поверхность, чтобы очистить.

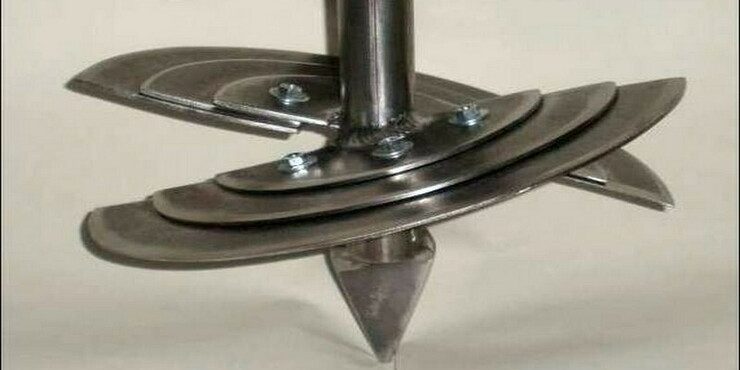

Чтобы сделать самостоятельно спиральный бур, можно воспользоваться цилиндрическим стержнем, к которому в нижней части приваривается режущая спираль, изготовленная из стальной полосы. Выполнять земляные работы таким инструментом можно даже на осыпающихся и твердых грунтах.

Бур-ложка – это ещё один широко используемый вращательный инструмент. Спиральный бур и бур-ложка применяются для работ на грунтах разного вида, поэтому каждый из них по-своему хорош

В состав бура-ложки входит металлический стержень, конец которого оснащен цилиндром определенного диаметра. Этот цилиндр имеет в своей нижней части продольную или спиралевидную прорезь. Способ захвата грунта послужил основой для названия бура ложкой.

Относительно оси металлического стержня ложка смещена в сторону примерно на 10-15 мм. Благодаря своему смещению этот инструмент высверливает отверстие, диаметр которого превышает аналогичный параметр самой ложки.

Увеличение диаметра необходимо для установки в выработку обсадных труб, диаметр которых обязан быть больше диаметра бура.

При выполнении бурильных работ с помощью ложки следует одновременно производить и монтаж обсадных труб. Применять такой инструмент эффективнее всего на пластичных грунтах – супесях и суглинках.

Вариант #1 – изготовление спирального бура

Сделать самостоятельно в домашних условиях бур, на стержень которого будет наварена спираль – задача непростая. Зато соорудить модель попроще сможет каждый, кто имеет навыки работы со сварочным аппаратом, болгаркой и прочими инструментами.

Всё, что нам нужно для работы, приготовим заранее:

• сварочный аппарат;
• болгарку (УШМ);
• рулетку или другое средство измерения;
• стальной стержень нужной нам длины;
• диск из стали.

Будем выполнять все этапы работ по порядку. Сначала нужно распилить стальной диск на два одинаковых полукруга. Теперь обе части свежераспиленного диска необходимо заточить.

Эту часть работы хорошо бы выполнять тому, кто умеет затачивать инструменты, потому что от качества заточки будет зависеть, насколько легко инструмент войдет в грунт. А значит, и общая скорость выполнения работы.

Сделать спиральный бур без наваренной на его стержень спирали не так уж сложно: на этом чертеже приведены параметры, которые можно использовать в работе

Теоретически спиральный бур можно сделать, используя для этой цели стальную спираль. Для этого нужно взять полоску инструментальной стали, нагреть её, после чего скрутить в спираль с шагом, соответствующим диаметру.

Затем полоску следует закалить и, наконец, приварить к стержню. Но не в заводских условиях выполнить такую работу качественно практически невозможно.

Один из вариантов изготовления шнекового бура и станка для его применения

Вариант #2 – сборка бура-ложки

Если грунт на вашем участке устойчив к осыпанию, то для бурения скважины лучше использовать бур-ложку. Он, как уже говорилось, имеет форму цилиндра с продольной прорезью в боковой части и спиралевидной ложкой-захватом внизу.

Длина такого цилиндра обычно не превышает 70 см, а диаметр инструмента может быть различным: он зависит от параметров скважины, которую мы желаем получить в итоге.

Грунт, который бурильщику предстоит извлечь на поверхность, должен проникнуть в цилиндр через полость и удерживаться внутри за счет прилипания и сжатия.

Прежде, чем делать прорезь в цилиндре, нужно оценить качества грунта на своём участке: чем выше его сыпучесть, тем уже будет прорезь в ложке.

Сделать бур-ложку самостоятельно можно двумя способами:

• взять листовую сталь и скрутить её по заданному диаметру, придав заготовке цилиндрическую форму;
• использовать кусок трубы, который уже изначально имеет нужную нам форму.

Использовать для работы готовую стальную трубу, конечно, намного проще. Для изготовления бура нужен небольшой её отрезок. Остаётся только сделать на её конце пропилы, отогнуть их и заточить кромки. Вместо трубы можно использовать отработанный баллон.

Для выполнения работ нам понадобятся:

• полый стальной цилиндр;
• болгарка;
• аппарат для сварки;
• стальной прут или стержень;
• сверло по металлу.

С помощью болгарки в нижней части цилиндра вырезаем прорезь. Чтобы облегчить буру процесс вхождения в грунт, можно приварить к штанге строго по её оси обычное сверло по металлу.

На этом чертеже представлены два варианта рабочей части бура-ложки: вариант “а” – бур с ковшеобразным резцом и вариант “б” – с отгибами и сверлом

Способ с листовой сталью более трудоёмкий. Стальную заготовку нужно будет сварить по шву, а режущую кромку заострить, чтобы она легче входила в грунт. Сварным швом нужно закреплять и сверло, расположив его в нижней части цилиндра.

Если подходящего сверла по металлу не найдется, можно заменить его узкой пластиной из стали, предварительно заострив её с обеих сторон. При этом эффективность бурения не потеряется. Длина такой пластины составляет примерно 15 см.

Готовую ложку цилиндрической формы осталось приварить к металлическому стержню, который смещается в сторону на 10-15 мм от линии оси инструмента.

При эксплуатации бура это смещение позволит сделать скважину большего диаметра. Это происходит, поскольку продольная режущая кромка бура-ложки соскребает грунт с боковых поверхностей шахты.

Упрощенный вариант бура-ложки предназначен для проходки в суглинках и супесях

Благодаря том, что диаметр снаряда меньше диаметра обсадных труб, такой бур легко может использоваться внутри сооружаемой обсадки, что значительно облегчит процедуру их установки. Сами же трубы предохранят скважину от обрушения.

Нагрузки при работе бура-ложки очень высоки, поэтому для его изготовления нужно использовать высокопрочную инструментальную сталь. Укрепляющие бур элементы должны, в идеале, пройти процессы термообработки и закаливания.

Вам также может быть полезна информация о популярных вариантах бурения скважины, рассмотренная в другой нашей статье.

Приведение вращательного бура в рабочее состояние

Недостаточно узнать, как самостоятельно сделать бур для скважины. Нужно, чтобы готовый бур можно было использовать для выполнения работ. Для этого необходимо снабдить его рукояткой или ручкой, а также разъёмной буровой трубой.

Изготовление удобной рукоятки

Рукоятка – важный конструктивный элемент. Она необходима, чтобы бур было удобно вращать. Конструкция ручки тоже не так проста, как кажется.

Можно предусмотреть, что с ней будет управляться один человек, но иногда в буровых работах может участвовать и большее число людей. Трудоёмкость процесса зависит от качества почвы и от глубины будущей скважины.

Перед тем, как делать рукоятку своего бура, нужно решить, самостоятельно ли вы будете его вращать или пригласите кого-нибудь в помощники

Ручку выполняют из металлопроката, имеющего приличный запас прочности. Ведь этой детали бура нужно выдерживать значительные нагрузки, не пружиня и не демпфируя прилагаемые усилия. Для соединения рукоятки и верхнего края разъёмной трубы используется сварка.

Сооружение разъёмной буровой трубы

Бур – многофункциональный инструмент. С его помощью можно не только скважину соорудить, но и, например, столб вкопать. Если использовать его для садовых работ, вполне можно обойтись и без буровой трубы. Полутораметрового основания будет достаточно для того, чтобы выкопать неглубокие ямы.

Но нам бур нужен для того, чтобы пробурить с его помощью достаточно глубокую скважину. Как поступить в этом случае? Смысла в том, чтобы оставить штангу односекционной и просто удлинить, нет.

Длина штанги и способность металла противостоять усилиям по скручиванию обратно пропорциональны. Работать длинной односекционной штангой будет невозможно.

Бур – многофункциональное изделие, которое не будет пылиться без работы, когда скважина уже готова. С его помощью можно существенно облегчить жизнь садовода

Выход один: нужно сделать такую буровую трубу, которая будет состоять из разъёмных секций. Длина одной секции, разъёмной штанги, должна составлять 1 метр или чуть больше. Таких секций нужно соорудить столько, чтобы в результате выйти на запланированную глубину скважины.

Вам также может быть полезна информация о выборе трубы для скважины, изложенная в нашей статье: Какие трубы лучше для скважины: виды, какую выбрать и почему.

Наращивание длины колонны штанг, присоединенных к буру, будет производиться постепенно, по мере того, как буровой снаряд будет продвигаться вглубь.

Есть несколько вариантов соединения штанг в длинный буровой стержень, это:

• Резьбовая муфта. Чтобы создать такое соединение, внутри каждой секции нарезают резьбу, которая будет соответствовать размерам соединительного элемента. Резьбовая муфта изготавливается нужной длины. Нам осталось исключить возможность самопроизвольного развинчивания соединения. Для этих целей используется шплинтовой фиксатор. Этот способ отличается простотой и надежностью.
• Гайка и болт. Привариваются к штангам, выполненным  из труб небольшого диаметра. Это достаточно простой, но недостаточно надежный вариант. Приваривать придется на тонкостенную трубу, на которой такое соединения вряд ли получится прочным. Кроме того, чтобы зафиксировать такое резьбовое соединение штанг, придется приложить дополнительные усилия.
• Приваренные муфты. Нарезаются из трубы, диаметр которой больше, чем у штанги. Затем наглухо приварить муфту к трубе на одном конце секции. В ту же муфту с другой стороны свободно вставить следующую секцию. Теперь нужно закрепить секции так, чтобы они не проворачивались. Для этого поперёк трубы можно вставить болт и зафиксировать его гайкой с другой стороны.

Для изготовления своими руками бура для глубокой скважины соединяют несколько штанг. Причем лучше, если их соединение будет предельно простым. Ведь в процессе бурения инструмент будет подниматься на поверхность, чтобы он освобождался от земли.

Каждый подъём бура сопровождается его разделением на составные части, а каждый последующий спуски – новой сборкой и наращиванием.

Буровыми штангами для проходки неглубокой выработки (до 25 м) смогут послужить газовые трубы внутренним Ø 33 мм (допустимо применение Ø 42 и 48 мм). Длина труб отдельных звеньев штанги – 1-3 м. Перед покупкой труб для штанг их следует внимательно осмотреть. Материал с плохо проваренными швами не годится для бурения

Кроме самого бура для создания скважины ручным способом используют и другие инструменты, о которых нелишне упомянуть в этой статье.

Например, если скважина уже готова, а вытащить на поверхность земли инструмент оказалось не так-то просто, можно использовать подъёмный механизм, который работает по принципу рычага.

Выбирая способ соединения разъемной буровой трубы, нужно помнить, что в процессе работы трубу придется неоднократно разбирать и собирать

Когда процедура бурения затягивается, а сами бурильщики теряют силы, им очень помогли бы приспособления, помогающие прокручивать бур внутри скважины и вворачивать его при её углублении.

Бур для ударно-канатного бурения

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

Галерея изображенийЖелонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 мВнизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстиеВ вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважиныДля выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунтаТруба для самодельной желонкиБашмак с шариковым клапаномВехняя часть желонкиОкно для выгрузки пробуренной породы

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Желонка – незаменимый инструмент при проходке рыхлых песков, галечников, гравийных отложений. Ее зачастую используют в комплексе с прочими бурами. Чередуют со шнеком или стаканом, не способным извлечь рыхлые и насыщенные водой отложения.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Процедуру сбрасывания бура многократно повторяют. Результатом процесса становится на треть заполненный грунтом корпус и увеличивающаяся на 30-40 см пробоина в поверхности земли.

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Чем тяжелее бур, тем быстрее можно достигнуть нужного результата, но необходимо учитывать и мощность лебедки, которой предстоит вытягивать бур с грунтом из ствола скважины.

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Вам также может быть интересна информация по обустройству скважины, промывке после бурения и утеплению на зиму, рассмотренная в другой нашей статье.

Выводы и полезное видео по теме

В этом видео наглядно и доступно рассказано о том, как именно с помощью доступных материалов и простых в эксплуатации инструментов сделать надежный и функциональный спиральный бур.

Очевидно, что человек, имеющий навыки работы со сварочным аппаратом и самыми распространенными слесарными инструментами, справится с изготовлением бура своими руками.

Используя самодельный снаряд можно вручную выполнить буровые работы на своем дачном участке. Что значительно снизит общие расходы, которые были запланированы на обеспечение водой вашей территории.

Вы сделали бур-самоделку другой конструкции? Или знаете секреты усовершенствования снаряда? Возможно вы не согласны с теорией и рекомендациями, изложенными в нашей статье? Напишите, пожалуйста, об этом в комментариях ниже.

Ручной бур для земли часто требуется при обустройстве участка или постройке дачи. Инструмент просто незаменим при необходимости пробурить отверстия под столбы забора, для беседки, установки арок или других сельскохозяйственных работ. Бур бывает ручным и автоматическим.

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

1. Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
2. Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
3. Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Самостоятельное производство

Даже без практики изготовления подобных конструкций сделать садовый и ручной бур для земли своими руками не составит никакого труда. Это самая простая, но в то же время эффективная модель.

Элементы садового бура:

1. Режущая часть. Как правило, это две лопасти в форме полукруга, которые заточены по краям. Фиксируется одна лопасть под углом 20-30 градусов. Вторая, с противоположной стороны, также имеет угол наклона 20-30 градусов, но в другую сторону. Для удобства использования режущие части можно не приваривать к трубе, а крепить на болтах. Также конструкция будет разбираться. При желании можно сделать несколько пар лопастей с разными диаметрами.
2. Стержень (труба). Она может быть как круглой, так и профилированной. В качестве альтернативы можно использовать лом, но он тяжёлый, и работать им сложновато. Длину стержня необходимо делать на 40-50 см больше, чем требуемая глубина ямы. Если при этом длина трубы получается более, чем полтора метра, то удобнее будет сделать разборную конструкцию. Сделать это можно из двух частей трубы. Одна часть должна быть немного меньшего диаметра, чем вторая. Напоминать конструкция будет рыболовный спиннинг (телескопическое соединение).
3. Ручка. Для этого элемента зачастую приваривают поперечную трубу сверху конструкции. Длина такой ручки — от 40 до 60 см.
4. Наконечник-сверло. Находится на трубе и является продолжением конструкции под лопастями. Отвечает за центрирование бура на начальных этапах — первая разрыхляет землю, чем облегчает процесс работы.

Это базовая комплектация ручного земляного бура. К нему можно приделывать различные гаджеты.

Необходимые материалы

В качестве основы конструкции выступает труба. Диаметр не должен превышать 5 см. Если использовать профилированную трубу, то её сечение должно быть 20х20 или 30х30 см.

Ножи-лопасти можно делать из различных материалов, используя:

• листы стали 4 мм;
• отрезной диск из пилы нужного диаметра.

Последний вариант — более удобный и практичный для производства, так как режущая часть уже готова. Диск необходимо разрезать посередине и прикрепить к трубе. Боковые части также лучше заточить. Так, диск лучше будет резать землю при бурении.

Наконечник можно делать разной формы. Можно просто заточить металлический стержень и прикрепить к трубе или из полосы стали сделать наконечник в виде копья. А можно скомбинировать оба варианта.

Крепление лопастей

Для начала нужно определиться с типом крепления лопастей — съёмные или заваренные «намертво». Если бур будет разборный, то с двух сторон трубы снизу привариваются небольшие полочки из металла. В них необходимо просверлить по 2-3 отверстия для болтов. Они должны привариться к трубе под наклоном в 20-30 градусов, каждая в свою сторону, так же, как режущие лопасти.

Помимо этого, отверстия, сделанные в полочках, нужно продублировать в лопастях. Их диаметр должен быть не менее 10 мм. В лопастях по центру придётся вырезать отверстия под трубу. Делать это нужно как при креплении болтами, так и при монолитном варианте. Если используется диск от пилы, то там уже есть такое отверстие. Его нужно только подкорректировать под диаметр стержня.

Использование листовой стали

Чтобы сделать бур своими руками с использованием листовой стали, достаточно вырезать шаблон из бумаги под лопасти, а по нему – металлический круг. В центре сверлится отверстие, в которое вставляется стержень. Скрепляются две части сваркой или болтами, в зависимости от выбранной конструкции.

Диаметр отверстия должен быть немного больше, чем диаметр трубы. Она может быть как круглая, так и квадратная, в случае использования профилированной. Спираль можно сделать двумя способами — прорезать круг от края до центра и разогнуть в разные стороны (один – вверх, а второй – вниз) или сделать бур из двух половинок.

В последнем случае металлический круг разрезается наполовину после проделывания отверстия и потом скрепляется со стержнем согласно выбранной модели конструкции. И в первом, и во втором варианте отгибать края необходимо под углом в 20-30 градусов. Чем меньше угол, тем легче будет проходить процесс работы. Зато при большом угле наклона процесс бурения проходит намного быстрее.

На твёрдых грунтах лопасти могут деформироваться под большой нагрузкой. Поэтому для укрепления инструмента приваривают опоры из толстой стали. Гнутся лопасти из-за того, что сталь незакалённая. Найти лист закалённой стали сложновато, но даже если будет такой материал, то согнуть его под нужным углом вряд ли получится.

Конструкция из диска от пилы

Использование старого диска от пилы для изготовления простого ручного бура для земляных работ – практически идеальный вариант. Он сделан из закалённой стали, а она прочная, острая и упругая. Но разогнуть закалённую сталь невозможно, так как при малейшей деформации может треснуть. В этом случае диск разрезается пополам и прикрепляется к стержню под нужным углом с помощью сварки или болтов. Если использовать болты для крепления, то необходимо предварительно приварить полочки для крепления частей диска от пилы.

Такие конструкции характеризуются большой производительностью и прочностью. Для того чтобы бур был ещё более острым, затачивают и края (отрезанную сторону). Полукруглые стороны уже имеют хорошую заточку, которая со временем становится острее и эффективнее при работе.

Модификации садовых буров

Для более твёрдых грунтов садовый бур бесполезен. Поэтому можно модифицировать конструкцию. Для этого необходимо установить на стержень несколько рядов режущих частей. Сразу после наконечника устанавливается лезвие самого маленького диаметра. Отступив несколько сантиметров в сторону, монтируются лопасти большего размера. Таких рядов может быть не более 4. Диаметр самой большой лопасти не должен превышать 50 см, в противном случае работать очень тяжело.

Если нужно сделать своими руками бур для столбов, то это идеальный вариант. Конструкция очень лёгкая, и работать ею просто.

Если необходимо проделать ямку под столбы небольшого диаметра, то работа выглядит примерно так: сделать несколько витков буром, вытащить его и выбросить застрявшую между лопастями землю. Но если нужно делать глубокие ямы, то таким образом работа будет проходить долго и тяжело. Поэтому сверху конструкции приваривается ёмкость для сбора грунта. Если самостоятельно придумать модификации не получается, то можно использовать чертежи.

Шнековые конструкции

Работать шнековым буром намного сложнее, чем садовым. Связано это с большим количеством витков, которые оказывают серьёзное сопротивление. Но, как правило, шнеки используют вместе с электрическими приводами, и вручную сверлить не приходится. Зачастую ими проделывают скважины большой глубины и т.п.

Для того чтобы сделать шнековый бур, необходимо подготовить несколько дисков одинакового диаметра. Количество дисков отвечает количеству витков шнека. Также нужно сделать отверстия в дисках под стержень.

Диски прорезают от центра до края, делают из каждой части спираль, потянув один конец вверх, а второй – вниз. Каждую часть приваривают к трубе поочерёдно. А также необходимо сваривать круглые части между собой.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.

Это интересно:бензобуры для земляных работ.

Альтернативные варианты коловоротов

В целях посадки растительности изготавливать сложную конструкцию, даже самый простой садовый бур, нет смысла. Для этого можно использовать модернизированную лопату. Необходимо подготовить лопату из высококачественной стали и разметить для дальнейшей модификации.

Снизу и по центру лопаты делается прорезь в 5-8 см. Каждый край отгибается в противоположную друг другу сторону. Бока лопаты также немного отгибаются, являясь логическим продолжением нижних лопастей.

Если грунт мягкий, то обычный коловорот будет неэффективным. Для этого используется механизм с удлинённой режущей частью. Напоминает он своеобразный стакан с продольными прорезями, в которых закреплены лезвия из закалённой стали.

Сделать ручной бур для земляных работ в целях личного использования несложно. Нужно лишь уметь пользоваться сваркой, дрелью и другими повседневными строительными инструментами многих дачников, а также немного понимать чертежи.

Используемые источники:

• https://mr-build.ru/newsanteh/snekovoe-burenie-skvazin-tehnologia.html
• https://prorab.guru/dacha/shnekoviy-bur.html
• https://sovet-ingenera.com/vodosnab/kolod-skvazh/bur-dlya-skvazhiny-svoimi-rukami.html
• https://zaborprofi.com/instrument/ruchnoj-bur-dlja-zemli.html
