Щит управления вентиляцией: устройство, назначение + как правильно собрать

Промышленные здания, общественные заведения и жилые дома оборудуют сложными по своему устройству сетями кондиционирования и вентиляции. Чтобы организовать работу системы, объединяющей множество технических приборов, применяют щит управления вентиляцией – ЩУВ.

Мы расскажем, как скомплектовать щит, позволяющий контролировать вентсистему и устанавливать оптимальный для работы или отдыха режим. В представленной нами статье приведены компоненты, описаны особенности их подключения. Учет наших рекомендаций поможет грамотно автоматизировать запуск и остановку оборудования.

Назначение щита управление вентиляцией

Если необходимо включить или настроить бытовую сплит-систему или приборы приточной вентиляции, зафиксированный в отверстии вентканала, то никаких узлов контроля не требуется – каждый прибор регулируется вручную или с пульта д/у.

Но если протяженность сетей большая, а приборы установлены в недоступных местах: в шахтах, на крыше или чердаке, в специально предназначенных нишах внутри стен – то возникает необходимость в монтаже блока дистанционного управления.

Вся информация о работе калориферов, конвекторов, отдельных вентиляторов поступает в единый центр – ЩУВ. Здесь же расположены автоматы, отвечающие за функционирование и регулировку приборов

Современные ЩУВ представляют собой панели с индикаторными регулирующими устройствами или металлические шкафы, которые устанавливают на пол или подвешивают к стене. Для защиты внутреннего наполнения предусмотрены распашные дверки, закрывающиеся на замок. Кроме аббревиатуры ЩУВ можно встретить ШУВ (шкаф).

Основные функции ЩУВ:

• контроль над оборудованием, входящим в системы вентиляции и кондиционирования;
• защита агрегатов от возникновения перегрева, некорректного монтажа и подключения, короткого замыкания;
• регулировка важнейших параметров оборудования, таких как производительность или мощность;
• программирование работы всей системы или отдельных агрегатов на заданный временной промежуток – день, неделю, месяц;
• обеспечение индикации, которая облегчает контроль и регулировку;
• поддержание определенной температуры в различных помещениях, возможность быстрого изменения ее параметров;
• контроль над внутренними стенками воздуховодов и степенью загрязнения фильтров;
• предупреждение сбоев в работе сезонно зависимого оборудования, например, водяных калориферов, которые могут промерзнуть при слишком низкой температуре.

Установка электротехнического щита на предприятии или в жилом здании позволяет обслуживающему персоналу следить за работой оборудования из одного места и быстро реагировать на поломки и остановку отдельных устройств. Приборы, регулирующие устройства пожаротушения и частично отопления, также могут размещаться в этом же шкафу.

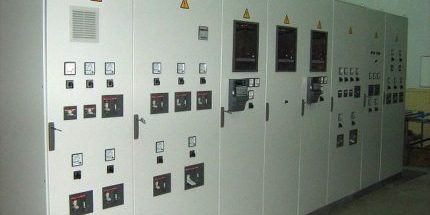

Схема установки ШУПВВ. Шкафы могут быть общими, объединяющими все приборы в здании, и обслуживающими отдельный этаж, крыло, цех, секцию и прочее

При возникновении аварийной ситуации, например, возгорания в одном из помещений, остановка вентиляционного оборудования происходит автоматически или вручную – с панели ЩУВ.

Особенности устройства ЩУВ

Установка и комплектация щитов управления производится по правилам и нормам, которые диктуют государственные документы, такие как ГОСТ Р 51321.1. Шкафы для насосов и электрики, щиты вентиляции и систем кондиционирования монтируют в коридорах, подсобных комнатах или в специально отведенных помещениях – щитовых.

Если здание располагает возможностями, то все блоки контроля, включая вентиляционные и противопожарные, устанавливают в диспетчерских.

В помещении, где расположенная щитовая, должна соблюдаться комнатная температура, нормальный уровень влажности. Все приборы необходимо защитить от прямых у/ф лучей и пыли, а также от магнитных колебаний и радиопомех

Производители электротехнического оборудования предлагают множество конфигураций, которые отличаются размерами, функциями, степенью защиты и уровнем программирования. Наиболее простые модификации предназначены для обслуживания частной жилой недвижимости, сложные – предприятий и общественных зданий.

Требования к комплектации щитов управления

При выборе ШУВ ориентируются на размеры рабочей площади, возможность установки нужных приборов, эргономику и безопасность. Последний пункт касается как самих монтажников, регулярно обслуживающих сети, так и людей, которые могут оказаться поблизости.

Главные требования к ШУВ и ЩУВ таковы:

• щит должен вмещать все приборы управления системой вентиляции и кондиционирования;
• важные узлы необходимо снабдить индикацией, световой, цифровой или подключенной к ПК;
• приборы, отвечающие за наиболее значимое оборудование, должны иметь двойное управление – автоматическое и ручное.

Все приборы аккуратно размещаются на одной плоскости. Комплектация должна быть максимально простой и доступной для понимания. Если сборку щита вентиляции произвести по всем правилам, то при необходимости даже несведущий в электрике человек сможет отключить аварийные устройства.

Современные блоки управления производятся с учетом возможности экономии электроэнергии. Предположим, правильно подобранные автоматические устройства способны снизить затраты на 50-65%

Наполнение и функциональность щитов могут отличаться. Например, для одних систем преобразователь частот необходим, а другие обходятся без него. Максимально удобными для пользования являются шкафы и щиты с автоматикой и пультами д/у.

Обзор рабочих элементов

Конструктивно ШУВ – это пластиковый или металлический корпус прямоугольной формы, имеющий необходимый класс защиты IP 45. Если условия эксплуатации связаны с увеличенным риском, то класс защиты выше.

Внутри корпуса размещены такие приборы, как блок питания, контроллер, преобразователи. Несколько автоматических выключателей отвечают за отдельные устройства: калориферы, рекуператоры, вентиляторы, охладительные установки и др.

Обязательный элемент – пульт ручного управления. Также необходим блок сигнализации, который срабатывает в аварийной ситуации и производит оповещение световыми или звуковыми сигналами.

Планки и клеммники для установки электротехнических приборов и коммутирования их с проводами выглядят так же, как и аналоги для электрических распределительных щитов

К элементам управления относятся и датчики. Это своего рода рецепторы, собирающие различную информацию о состоянии системы и ее окружения.

Они снимают температуру воздуха и самих устройств, степень концентрации газов или загрязнения элементов системы, измеряют скорость движения воздуха и др. Полученные данные поступают к автоматическим регуляторам, и происходит корректировка работы элементов системы.

По функциям датчики делят на следующие виды:

• температурные;
• влажности;
• скорости;
• давления и др.

Температурные могут быть как цифровыми, так и аналоговыми. Сигнал о резком повышении или понижении температуры внутри помещений может стать причиной переключения работы системы на другой режим.

По тому же принципу действуют датчики влажности. Как происходит движение воздушных масс внутри вентиляционных каналов можно узнать благодаря датчикам скорости и давления. По месту установки датчики делят на внутренние и наружные. Первые снимают данные в помещениях, вторые, которые еще называют атмосферными или уличными, — снаружи зданий.

Также вентиляционные датчики бывают канальными, то есть установленными внутри воздуховодов: либо на стенках, либо поперек воздушного потока. Они универсальны и могут передавать большой объем информации: температуру, давление, скорость движения воздуха

Часть датчиков фиксируют на поверхности деталей, которые необходимо контролировать. Они снимают параметры самих устройств, например, температуру обмотки, скорость вращения и др.

Монтаж датчиков сопровождается тщательным выбором. С одной стороны, чем больше информации, тем точнее работает система, но с другой функционирование и обслуживание сети становится затратным с точки зрения расхода электроэнергии.

В сцепке с датчиками работают контроллеры. Это те приборы, которые получают информацию и обрабатывают ее в автоматическом режиме. Их можно назвать посредниками, так как дальше сигнал передается исполнительным устройствам: переключателям воздушных потоков, вентиляторам, холодильным установкам, калориферам.

Для установки внутри ШУВ больше других подходят контроллеры с микропроцессорами. Они отличаются компактными размерами и не требуют большой площади для монтажа

Особой популярностью пользуются контроллеры универсального типа, которые одновременно способны обрабатывать информацию, поступающую из различных систем: вентиляции, отопления и др.

Рекомендации по сборке ШУВ

Монтажом и тестированием ЩУВ должны заниматься специалисты, имеющие соответствующую квалификацию, самостоятельно монтировать и подключать элементы внутри щита или шкафа не только не рекомендуется, но и запрещено.

Корпуса не изготавливают своими руками, а приобретают в готовом виде или заказывают с учетом специфики вентиляционной системы. Вместе с корпусом поставляется комплект устройств: рубильники, контроллеры, блоки питания, выключатели, элементы защиты и провода.

Нередко встречается и такое, что набор приборов и деталей укомплектован не в полной мере – не хватает проводов или автоматических выключателей. При доборе запчастей необходимо сохранить соответствие технических характеристик (например, сечение проводов или силу тока автомата).

Комплект элементов ЩУВ сопровождается схемой, по которой производится сборка. Любые отступления от схемы могут вести за собой неправильную эксплуатацию или поломку техники

Перед заказом необходимо составить список всех устройств, которые входят в вентиляционную систему, а также высказать пожелания относительно переключения режимов работы, вида контроллера, наличия тех или иных датчиков. В некоторых ЩУВ вместо контроллеров устанавливают реле.

Примером ЩУВ может служить образец со следующим техническим характеристиками:

• ном. частота – 50 Гц;
• напряжение – 380 В;
• напряжение подключенного вентилятора – 220 В;
• мощность двигателя – 22 кВт;
• уровень защиты – IP65;
• размеры – 400х800х180 мм;
• срок эксплуатации – 10 лет.

Готовые модели промаркированы условными обозначениями, где содержится информация о модификации и ее типоразмере, степени защиты, виде климатического исполнения, номере ТУ или ГОСТ. В последнем случае производители ориентируются на ГОСТ 14254 и ГОСТ 15150.

Преимущества профессионального монтажа

По правилам, установкой и техобслуживанием вентиляционных систем, а также ЩУВ должны заниматься специалисты с инженерным образованием. Они же несут полную ответственность за неправильный выбор, установку, подключение приборов, а также за содержание технических устройств в ненадлежащем или аварийном состоянии.

Чтобы правильно определиться с наполнением щита или шкафа, монтажники делают полный мониторинг вентиляционной сети.

Затем необходимо произвести следующие действия:

• проанализировать нагрузку;
• выбрать оптимальную схему;
• определиться с режимами работы приборов с целью увеличения КПД;
• подобрать оборудование.

Сама сборка занимает немного времени: все приборы поочередно монтируют в несколько рядов, провода аккуратно присоединяют к клеммникам и укладывают вдоль линий организованными пучками, затем выводят наружу.

Один из вариантов подключения, где NK1 и NK2 – нагревательные устройства канального типа; М1 – 3-фазный вентилятор; А, В, С – подключение сети, N – нейтраль, РЕ – земля; Q – защитный термостат от перегрева; Y – термостат защиты от воспламенения

Профессиональные монтажники имеют опыт установки и эксплуатации ЩУВ, поэтому вряд ли ошибутся с выбором модели и нюансами присоединения приборов. К тому же они хорошо разбираются в схемах систем вентилирования квартир и загородных домов и могут быстро определить наличие в чертеже ошибки.

Если вовремя не сообразить и подключить приборы по неграмотно составленной схеме – а такое тоже бывает – можно создать аварийную ситуацию.

Продажей и реализацией щитов и шкафов занимается множество фирм, которые производят или продают вентиляционное, холодильное и отопительное оборудование. Например, в Москве это можно сделать в компаниях «Руклимат», «Ровен», «АВ-автоматика», «Галвент» и др.

Выводы и полезное видео по теме

Как выглядят ШУВ в собранном виде, что входит в состав «начинки», как производится крепление приборов и присоединение проводов, можно увидеть в представленных ниже видеороликах.

Поэтапная сборка и варианты монтажа:

Видеообзор – образец сборки ШУВ с калорифером:

Автоматизация вентиляционной или любой другой системы – процесс ответственный и дорогой. Если неправильно подобрать оборудование или произвести сборку, может возникнуть авария в результате которой пострадают люди, например, на химическом предприятии.

Как минимум, выйдет из строя техника, также дорогостоящая. По этим причинам установкой ЩУВ с начального этапа проектирования и до конца должны заниматься исключительно специалисты.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Делитесь информацией, которая может быть полезна посетителям сайта. Задавайте вопросы, расскажите о том, как монтировали щит управления вентиляционной системой собственными руками, размещайте фото по теме статьи.

Свежий воздух всегда был одним из главных факторов для здоровья человека. Как только построили первое помещение, люди сразу его начали проветривать, тем самым обеспечивая приток наружного воздуха взамен отработанного. Проветривание до начала 19 века производилось естественным путем – через окна и двери. Именно в этот временной промежуток М.В. Ломоносов доказывает «Теорию естественного движения воздуха в каналах и трубах».

Технологии обмена воздушных масс в помещении быстро набирают темп развития после появления центробежных вентиляторов. И в начале XX века с появлением электродвигателей наступает новая эра для систем вентиляции.

Необходимость применения вентиляции с системами управления

В любом помещении надлежит обеспечивать санитарно-гигиенические условия:

• Контролировать температуру воздуха в помещении.
• Следить за параметром относительной влажности воздушных масс.

Появляется возможность с помощью специальных датчиков и электроники контролировать микроклимат в любых комнатах с применением:

• Кондиционирования.
• Фильтрации.
• Ионизации.
• Увлажнения или осушения воздушных масс.
• Охлаждения или подогрева воздуха.

Для объединения системы создается шкаф для управления вентиляцией, который на расстоянии обеспечивает контроль состояния воздуха в помещении.

В настоящее время системы вентиляции устанавливаются как в квартирах на кухне, так и на больших производствах в цехах. Некоторые производители профессионального кухонного оборудования в технической документации указывают основные характеристики для специализированных помещений кухни:

• Кладовая.
• Холодный цех.
• Горячий цех.
• Холодильник.

Для каждого из них требуется свой режим работы вентиляции. Выбирая шкаф управления, необходимо понимать, что его тип напрямую зависит от целевого назначения системы принудительного перемещения воздушных масс.

Назначение шкафов управления вентиляцией

Сегодня шкаф управления вентиляцией является неотъемлемой частью системы воздухообмена. Он намного облегчает работу оборудования по обеспечению свежим воздухом помещения или утилизации отработанных газов.

Рекомендуем ознакомиться:  Улучшение приточной вентиляции в квартире своими руками

Приобретая распределительный узел ШУВ, стоит руководствоваться функциями управления для конкретной вентиляции, согласно условиям ее эксплуатации.

Для вентиляционной системы, обеспечивающей дымоудаление из помещений необходим ШУВ, который обеспечит повышенную безопасность, будет контролировать температуру воздуха в помещении и его влажность. А также поддерживать нужные показатели в норме и перемещать воздушные массы с определенной постоянной скоростью.

Назначение шкафа управления вентиляцией зависит от типа системы воздухообмена:

• С рекуперацией или очищение от вредных веществ воздуха в рабочей зоне.
• С электрическим нагревателем.
• С водяным нагревателем.
• С функцией дымовыделения.
• Вытяжные, приточные или приточные — вытяжные вентиляции (ШУ ПВВ).

Все шкафы для управления вентиляцией работают в двух режимах:

• Летний режим. Означает, что контроль температуры воздуха отключен. При понижении температуры приточного воздуха автоматика включает режим защиты согласно параметрам, введенным заранее. Контроль температуры осуществляется с помощью датчиков.
• Дежурный режим.

На данное время пользуется популярностью модель ШУВ — Овен. Она соответствует всем требованиям, предъявляемым шкафам управления вентиляцией на производстве, независимо от их назначения. Прибор Овен обеспечивает контроль за системой воздухообмена с высоким уровнем безопасности.

Для управления одним вентилятором возможно использовать шкаф дымоудаления ШУВ1. Для управления же несколькими вентиляторами подойдет шкаф типа ШСАУ-ВК. Цена напрямую зависит от количества управляемых вентиляторов.

Функции автоматического шкафа вентиляции

Благодаря усовершенствованию оборудования в области вентиляционной автоматизации, стало возможным исключение человеческого фактора из работы шкафа управления вентиляцией. Автоматика гарантирует высокий уровень безопасности огромного функционала, которым обладает вентиляция, управляемая исполнительными устройствами шкафа.

Широкие возможности шкафов управления вентиляцией включают в себя:

• Подключение любых элементов вентиляции с разными физическими характеристиками и различными портами для установки системы.
• Способность контроля напряжения сети.
• Управление специальными электрическими клапанами для обеспечения беспрерывной мощности в электросети. Увеличивает эксплуатацию приборов, исключая их перегрев, замыкание, перегрузки.
• Контроль заданных параметров для помещения и скорости вращения вентиляторов.

Рекомендуем ознакомиться:  Промышленная вентиляция

Стандартные функции

Обычный шкаф автоматики вентиляции обладает следующими функциями:

• Контроль температуры нагрева отдельно взятого элемента системы вентиляции.
• Контроль над параметрами работы привода воздушного клапана.
• Контроль за чистотой воздушных фильтров. При загрязнении подается звуковой сигнал на узел управления вентиляционным оборудованием.
• Управление клапаном для перемещения потоков воздушных масс для поддержания заданной температуры воздуха в помещении.
• Управление узлом вентиляционного оборудования осуществляется в ручном режиме, включение и выключение.
• Исключение перегрева и короткого замыкания насосного мотора.
• С помощью световых индикаторов можно получить информацию о работе системы в целом.
• Возможность продления времени остановки перемещения: и приточного, и вытяжного воздуха, вентиляторами ШУВ (шкаф управления вентиляцией).
• Ведение журнала сбоев в работе системы принудительной вентиляции.
• Контроль за обледенением деталей фреоновых охладителей.

Расширенные функции

Набор расширенных функций зависит от конкретной модели прибора ШУВ. Часто используют такие функции как:

• Управление специальными клапанами для регулировки давления при обрыве ремня вентилятора.
• Осуществление контроля в автоматическом режиме за количеством углекислого газа.
• Сохранения всех данных о работе в журналах после отключения электроэнергии.
• Контроль над специальной камерой смешения потоков воздуха.
• Программирование на неделю вперед всего рабочего процесса.
• Контроль за параметрами охлаждающего клапана.
• Контроль с помощью электрообогревателя.
• Использование пульта дистанционного управления.
• Осуществление эффективной работы с датчиками, предназначенными для контроля разных параметров помещения, используя каскадный способ.

Схема шкафов управления вентиляцией

Схема шкафа управления вентиляцией устроена следующим образом:

• Частный преобразователь.
• Многопроцессорный контроллер.
• Рубильник.
• Пускатель.
• Автоматы.
• Контактор.
• Защитные механизмы.
• Реле.
• Индикаторы.

Световые и звуковые индикаторы обеспечивают контроль работы всей системы вентилирования помещения. Реле управляет электроцепями, размыкает и смыкает их. Контактор позволяет с помощью пульта управлять системой. Автоматы реализуют поступление тока в электроцепи. Пускатели для запуска, рубильник для отключения оборудования в шкафу. Для работы карты памяти часто используется многопроцессорный контроллер pixel. Выбор режима для плавного запуска двигателя и постепенного увеличения вращения лопастей вентиляторов осуществляет частный преобразователь.

Рекомендуем ознакомиться:  Можно ли использовать канализационные трубы для вентиляции

Правила размещения шкафов управления вентиляции

Для корректной работы всей вентиляционной системы необходимо правильно установить узел управления.

• Узел управления вентиляцией устанавливается в помещении с температурным режимом от -10 до 55 градусов.
• Материалом для изготовления корпуса служит металл или пластик.
• ip31, ip45 – это степень защиты для материала корпуса. Металл ip31, ip – это внутренняя защита корпуса для пластика, 4 – степень защиты корпуса от твердых предметов, 5 – означает, что вода не проникнет внутрь шкафа.
• При подключении шкафа к электросетям от 220 или 380V необходимо учесть наличие заземления и частоту тока 50 Гц.
• Монтаж узла управления вентиляционной системой производится в помещении с ограниченным доступом воды, пыли, прямых солнечных лучей и активных химических веществ. Обычно такие помещения предназначаются для диспетчерской или электрощитовой.

Заключение

Подведем итог всего вышеизложенного: такой дистанционный узел управления вентиляцией просто необходим на любом большом объекте, будь то производство или огромный торгово-развлекательный комплекс.

• Контроль.
• Защита.
• Управление.

Многие современные вентиляционные системы состоят из множества элементов и выполняют разнообразные функции. Для контроля их работы всё чаще применяются автоматические системы, упрощающие использование агрегатов. Чтобы собрать все важные элементы воедино, в помещении устанавливают шкаф управления вентиляцией. Он может поддерживать разные наборы задач и совместим практически с любым современным оборудованием.

1 Предназначение шкафа</span></h2>

Как правило, система проветривания в квартире или небольшом помещении не требует сложного управления множеством параметров, но на крупных предприятиях дела обстоят иначе. В особенности это касается производств, где естественное поступление воздуха невозможно — из-за особенностей постройки либо из-за необходимости постоянно поддерживать определённый климат в помещениях.

Кроме того, автоматическое управление важно для вентиляции, установленной на случай экстренной ситуации. Так, для контроля системы дымоудаления в здании шкаф управления вытяжным вентилятором для дыма просто необходим. В дополнение к аварийным функциям он может выполнять и бытовые — например, поддерживать постоянную скорость циркулирования воздуха по помещению, обеспечивая комфортную обстановку для работников.

Пригодится шкаф вентиляции и в тех случаях, когда нужна высокая точность работы системы. Например, он будет полезен на предприятиях, где требуется максимальная фильтрация воздуха от мельчайших частиц пыли и грязи.

Существуют различные модели такого оборудования, рассчитанные на опредёленные условия эксплуатации:

• вытяжные, приточные или приточно-вытяжные;
• обеспечивающие удаление дыма, выделяющегося при производстве;
• очищающие воздух для последующего использования или применяющие рециркуляцию;
• минимизирующие содержание опасных веществ в воздухе или задействующие рекуперацию;
• с подогревом при помощи воды или электричества.

У таких устройств есть несколько стандартных режимов, которые могут переключаться вручную или автоматически в зависимости от внешних условий.

‘ >щит управления вентиляциейРекомендуемШкаф управления вентиляцией

2 Варианты моделей</span></h2>

Выпускается несколько моделей шкафов управления вентиляцией, схема внутреннего устройства и функции которых могут различаться. Вот основные из них:

1. 1. Шкаф управления и питания приточной вентиляции. Это устройство с множеством функций: защитой от перегрева, возможностью нагрева или охлаждения с использованием воды или фреона. Может использоваться для контроля как за напольным вентилятором, так и за подвесным.
2. 2. Щит управления системой дымоудаления и проветривания. Способен самостоятельно управлять климатом, следить за удалением дыма и исполнять другие задачи. Контролирует температурный уровень и реагирует на его повышение, фиксирует излишнюю задымлённость. Оснащён аппаратурой для автоматического отключения при возникновении аварии.
3. 3. Шкаф для управления приточной вентиляцией с возможностью рекуперации. Он снабжён пластинчатым рекуператором и легко настраивается. Внутри него находятся насосы для рециркуляции воздуха, устройства для водного нагрева и охлаждения, электронагреватель, компрессор, конденсатор, заслонки от наружных температур.
4. 4. Шкаф, управляющий как приточной, так и вытяжной вентиляцией с рекуперацией. Он способен реагировать на экстренные ситуации, на чрезмерный перегрев или охлаждение. Его можно программировать так, как нужно в конкретной ситуации. Он, как и предыдущий вариант, оборудован теми же стандартными элементами, но помимо них имеет систему контроля температуры и защиту от конденсации.

Такие щиты управления широко используются на различных предприятиях, так как существует немало производств, где запрещено начинать работу, не включив вентиляцию. Например, эти устройства необходимы при использовании заточных станков.

‘ >Видео-обзор щита автоматики вентиляции.РекомендуемНазначение щита управления приточно-вытяжной вентиляцией

3 Особенности изготовления</span></h2>

Так как от вентиляционного шкафа зависит бесперебойное функционирование всей системы, при его изготовлении важно подобрать материалы, способные обеспечить штатную работу в заданных условиях. Вот несколько важных факторов, которые нужно учитывать при разработке плана вентиляции:

1. 1. Какова температура окружающей среды. Каждый материал рассчитан на определённые условия, и если их не соблюдать, то прибор будет хуже функционировать. Внешняя оболочка может оплавиться, из-за чего придётся заменять всё устройство целиком.
2. 2. Высота здания относительно уровня моря. С её изменением меняется и атмосферное давление, а это оказывает влияние на работу вентиляции. Теплообмен ухудшается, и это нужно учесть заранее.
3. 3. Уровень влажности. Если он будет слишком высоким, в системе повышается риск коротких замыканий.

Чтобы учесть всё это и многое другое, иногда производятся предварительные замеры, но чаще используются заранее установленные нормативы, которые подходят для большинства помещений. Однако желательно всё же знать, насколько высоко над уровнем моря будет находиться система, в каких пределах может колебаться температура в помещениях, а также какова мощность аппаратуры. Кроме того, стоит учитывать, что условия внутри шкафа и снаружи будут разными, и заранее выяснить температуру щитка и окружающей атмосферы.

Собрав все необходимые данные, можно подбирать или заказывать шкаф, подходящий по всем параметрам.

РекомендуемВытяжка встроенная в шкаф своими руками

4 Внутреннее устройство</span></h2>

Хотя шкафы автоматики для вентиляции могут выполнять разные задачи и иметь различное конструктивное исполнение, есть несколько основных элементов, присутствующих практически везде. Они необходимы для управления любой такой системой:

1. 1. Частотный преобразователь используется, чтобы скорость движения лопастей вентилятора менялась плавно и двигатель не перегружался сразу после начала работы.
2. 2. Пускатель и рубильник — элементы для включения и выключения оборудования.
3. 3. Контроллер управляет всей системой, его функции можно свободно менять, чтобы выставить все необходимые параметры. Бывает аналоговым и дискретным.
4. 4. Контактор — механизм для удалённого включения или выключения устройств.
5. 5. Автоматы применяются для экстренного подключения или отключения тока при возникновении нештатной ситуации, например короткого замыкания.
6. 6. Защитные механизмы предохраняют от различных аварийных ситуаций.
7. 7. Реле размыкают или замыкают цепь во время работы системы.
8. 8. Световые индикаторы. По их свечению можно получить информацию о функционировании оборудования.

При помощи контроллера можно не только исполнять уже заданную заводскую программу, но и, подключая его к компьютеру, менять установки вплоть до изменения реакций на определённые показатели датчиков. Эти детали могут иметь разный объём памяти, и наиболее совершенные запоминают множество дополнительных операций.

‘ >segnetics pixel 2511 контроллер для управления системами вентиляции

5 Выполняемые задачи</span></h2>

Есть множество вариантов шкафов для управления как приточной, так и вытяжной вентиляцией, и можно выбрать, какие функции необходимы, а без чего можно обойтись. Но в базовый набор возможностей, как правило, входит следующее:

• контроль напряжения в сети;
• поддержание неизменной мощности электросети;
• в случае возникновения перепадов мощности — её уравнение, чтобы не возникало замыканий, перегрева или перегрузок;
• плавный запуск вентиляторов и дальнейший контроль за интенсивностью их вращения;
• наличие множества колодок клемм, к которым можно подключить линии с разным напряжением.

Все остальные функции не относятся к непосредственному поддержанию работы системы, но их можно поделить на те, которые встречаются практически всегда (стандартные) и на дополнительные, более редкие.

5.1 Стандартные функции</span></h3>

Определённые функции вентиляционного шкафа нужны в любой системе. Например, следующие:

• возможность включения и выключения вручную;
• запись информации об авариях в рабочем журнале;
• возможность подключения датчиков температуры как внутреннего воздуха, так и наружного, а также измеряющих уровень нагрева теплоносителя;
• использование световых индикаторов для информирования о работе системы;
• определение температуры на контактах двигателей вентиляторов;
• остановка всего оборудования и его обесточивание после сигнала пожарной тревоги;
• регулирование работы воздушного клапана;
• контроль наполненности воздушных фильтров и подача сигнала о том, что их пора почистить;
• контроль работы двигателя насоса и предупреждение его перегрузки или замыкания на нём;
• продление остановки приточного вентилятора;
• управление приводом клапана, поставляющего тепло в систему;
• предупреждение перегрева электрического обогревателя;
• предупреждение чрезмерного охлаждения и обмерзания обогревателей и охладителей, работающих на фреоне или воде.

‘ >Автоматика для приточной системы вентиляции своими руками.

5.2 Дополнительные возможности</span></h3>

Помимо стандартных, порой нужны и некоторые функции, обусловленные особенностями работы на конкретном предприятии. Следует помнить, что они не входят в базовый набор, и самостоятельно следить, есть ли они в этой модели шкафа. Среди них встречаются такие:

• возможность программирования работы на неделю;
• управление увлажнением воздуха;
• предупреждение обледенения роторного регенератора и рекуператора;
• контроль камеры смешения;
• возможность пятифазового управления обогревателем;
• двухфазовое управление блоком, состоящим из конденсатора и компрессора;
• возможность подключения дополнительных вентиляторов;
• дистанционное подключение к управлению системой;
• световая индикация в случае аварийной ситуации;
• снятие показаний с термодатчика вытяжки;
• каскадный способ регулировки температуры воздуха в комнате;
• преобразование частоты вращения вентиляторов;
• предупреждение перепадов давления при обрыве ремня вентилятора;
• работа без использования датчиков;
• локальный или дистанционный диспетчерский контроль;
• рекуперация холода;
• ведение подробных отчётов о функционировании системы.

6 Правила установки</span></h2>

Чтобы шкаф управлял всей вентиляцией в здании без перебоев и перерывов в работе, важно расположить его в подходящем месте. На многих производствах есть помещения, куда его устанавливать нельзя, так как он будет повреждён или в его работу будут вмешиваться помехи. Так, на него не должны попадать прямые солнечные лучи, он не должен находиться в зоне радиопомех, магнитного или радиационного излучения.

Лучше всего разместить его в специальном помещении — электрощитовой или диспетчерской. При выборе подходящего места нужно учитывать следующие параметры:

• шкаф не должен располагаться в комнатах с повышенной влажностью и наличием большого количества пыли, рядом с ним не следует располагать химические реагенты или источники тепла;
• как правило, подключая устройство в сеть, нужно ориентироваться на показатели напряжения от 220 до 380 В и частоты тока 50 Герц, а после установки его обязательно заземляют;
• допустимая температура в помещении — от -10 до +55°С, при выходе за эти рамки возможны помехи в работе;
• в зависимости от материала изготовления зависят и условия эксплуатации: так, для шкафов, изготовленных из пластика, стандартная степень защиты — IP 45, что означает надёжную защищённость от твёрдых тел размерами более 1 миллиметра и полную водонепроницаемость; для щитов из металла эти параметры могут отличаться.

Перед установкой оборудования нужно тщательно разработать план и в точности следовать ему, иначе срок работы вентиляции или её продуктивность снизится. При выполнении всех правил щиток для вентиляционной техники очень удобен: им легко управлять, а в случае необходимости нетрудно заменить одну из деталей. Обслуживать его тоже довольно просто, поэтому такие конструкции всё чаще применяются там, где от вентиляции может зависеть здоровье и жизнь людей.

‘ >Система вентиляции на преобразователях частоты ДанфоссФото Содержание статьи:

Шкафы автоматики вентиляции созданы для ручного или автоматического управления современными системами воздухообмена. Они работают практически с любыми видами вентиляционного оборудования, удобны в монтаже и эксплуатации.

Назначение шкафов управления вентиляцией

шкаф автоматического управления вентиляцией

Шкаф для управления вентиляцией без участия персонала обеспечивает необходимую температуру и влажность в помещениях, соответствующие требованиям, а также повышает безопасность работы оборудования. Он позволяет установить любые показатели приточного воздуха и автоматически поддерживать их на протяжении требуемого времени.

Автоматический вентиляционный щит подходит для вентиляционных систем:

• с водяным обогревом;
• электрическим обогревом;
• рекуперацией тепла;
• рециркуляцией;
• противодымных (подпорных);
• приточных, приточно-вытяжных и вытяжных.

Параметры можно изменять с помощью пультов ДУ или компьютерную сеть. При возникновении аварии в диспетчерскую сразу же подается сигнал.

Функции автоматического шкафа вентиляции

шкаф управления вентиляцией «Рубеж-4А

Возможности шкафов управления вентиляцией:

• поддерживают требуемую постоянную мощность электросети;
• позволяют удобно подключить линии разного силового напряжения к различным колодкам клемм;
• контролируют интенсивность вращения вентиляторов, плавно их запускают и не допускают перекос фаз;
• уравнивают мощности, предупреждая перегрев оборудования, перегрузку и замыкания;
• контролируют напряжение в сети автономно, удаленно или местно.

Шкаф управления приточно-вытяжной вентиляцией работает в дежурном или летнем режимах. В летнем режиме не контролируется температура воздуха. Когда температура приточного воздуха низка, автоматика шкафа переключает управление приточной вентиляцией в режим защиты.

Стандартные функции

• Ручная остановка и запуск;
• совместим с датчиками температуры приточного, наружного воздуха, а также обратного теплоносителя;
• фиксирует температуру контактов двигателей вентиляторов;
• регулирует функцию привода воздушного клапана;
• предупреждает замыкания и перегрузки двигателя насоса;
• управляет приводом теплопоставляющего клапана;
• предупреждает обмерзание водяных обогревателей и фреоновых охладителей;
• предупреждает перегрев электрического обогревателя;
• продлевает остановку вентилятора приточного воздуха;
• подает сигналы о необходимости очищения воздушных фильтров;
• останавливает и обесточивает оборудование при пожарной тревоге;
• оповещает с помощью световой индикации о работе системы;
• фиксирует аварии в специальном журнале.

Расширенные функции

• пульт дистанционного управления шкафомПредупреждает перепады давления при обрывах ремня вентилятора;
• Обеспечивает частотное преобразование для вентиляторов;
• Регулирует температуры воздуха в помещениях каскадным способом;
• совместим с термодатчиком на вытяжке;
• оповещает об аварии световой индикацией;
• возможно подключение дистанционного управления;
• контролирует работу воздушного клапана;
• обеспечивает присоединение дополнительных вентиляторов;
• двухфазовый контроль блока компрессор-конденсатор;
• пятифазовый контроль электрообогревателем;
• контролирует камеру смешения;
• предупреждает обмерзание рекуператора и роторного регенератора;
• контролирует увлажнители воздуха;
• программируется на 7 дней;
• контролирует клапан охладителя;
• контролирует заслонки рециркуляции;
• при недостаточной мощности нагревания уменьшает скорость вращения лопастей вентилятора;
• сохраняет данные в памяти после отключения электропитания;
• контролирует над уровнем углекислого газа.

По заказу производители оснащают шкаф для автоматического контроля над вентиляцией дополнительными возможностями:

• работа без датчиков;
• запись отчетов о работе системы;
• рекуперация холода;
• диспетчерский дистанционный или локальный контроль.

Схема шкафов управления вентиляцией

Широчайший выбор шкафов управления приточно-вытяжной и приточной вентиляцией позволяет подобрать оптимальный вариант под любые типы и сочетания оборудования.

схема блока управления приточной вентиляцией с водяным обогревом

Стандартная схема шкафа управления вентиляцией включает:

• преобразователь частоты;
• микропроцессорный контроллер;
• пускатели, рубильники;
• автоматические выключатели;
• контакторы;
• защитные механизмы;
• реле;
• световые индикаторы режимов.

схема блока управления приточно-вытяжной вентиляции с водяным обогревом

Преобразователи частоты необходимы для изменения скорости вращения лопастей вентилятора и асинхронного двигателя, запускают механизмы без рывков, обеспечивая более благоприятный режим работы. Регулировка частот обеспечивает контроль над скоростью как в ручном, так и в автоматическом режиме, предупреждает перегрузки двигателя. Уменьшая затраты на электроэнергию, и повышая безопасность системы, продлевая срок эксплуатации.

Одним из важных элементов схемы управления шкафом вентиляции является контроллер.

Типы контроллеров:

• дискретный;
• аналоговый.

Модели, представленные на российском рынке, содержат меню программирования на русском языке. Возможности котроллера достаточны для решения любых проблем, возникающих при эксплуатации вентиляционных систем. Наиболее практичны контроллеры свободного программирования, которые позволяют организовать управление системой вентиляции любой схемы.

Надежная и несложная схема шкафа управления вентиляцией позволяет не проводить его сервисное и техническое обслуживание. Один раз в 6 месяцев проверяется целостность кабелей и изоляции, состояние заземления. Кроме этого необходимо придерживаться правил эксплуатации оборудования.

Щит прост и удобен в использовании, он производится из современных и качественных материалов. Индикация обеспечивается светодиодами, горящими равномерно и ярко.

Правила размещения шкафов управления вентиляции

схема блока управления приточно-вытяжной вентиляции с рекуперацией тепла

Шкафы управления вентиляцией рассчитаны на непрерывную работу, выдерживают диапазон температур -10…+55 градусов Цельсия.

Шкафы для управления приточной вентиляцией производятся в металлических или пластиковых корпусах.

Закрытый металлический корпус обладает степенью защиты IP31, пластиковый – IP45.

Шкаф для управления приточно-вытяжной вентиляцией запитывается от 220 или 380 Вольт с обязательным заземлением и частотой тока в сети 50 Гц.

Управляющие приточной вентиляцией шкафы монтируются только в помещении, вдали от источников влаги, пыли, тепла и активных химических веществ.

Запрещено использовать шкаф управления вентиляцией при повышенной влажности, намокании, облучении прямыми лучами солнца, радио- или магнитных помехах.

Оптимальное место для размещения шкафа – это электрощитовая или диспетчерская.

Видеоролик об электромонтаже шкафа управления:

Для производства подобных щитов, прежде всего определяются технические характеристики требуемого оборудования. Так как обычно имеются особенности использования таких шкафов для управления двигателями вентиляции, то они учитываются в первую очередь, лучше всего когда заказчик присылает заполненный опросный лист или технические требования, или схему. Иногда запрашиваются ящики для пуска вентиляции, но суть от этого не меняется.

Ящик управления вентиляцией ЯУВ собран по обычной распространенной схеме (приведена ниже, для увеличения нажать).

Работа схемы

Работа в автоматическом режиме: При установке переключателя SА1 в положение «АВТОМАТИЧЕСКИЙ», двигатель вентилятора запустится в случае срабатывания датчика регулятора температуры. Цепь срабатывания: L1 контакты 1-2 SF, контакты переключателя 4-3 SA1, контакты Х2:3 — Х2:2 исполнительное реле температуры ВК, обмотка А1-А2 промежуточного реле KL1. В результате срабатывания KL1 замыкаются контакты 111-114 KL1, напряжение поступает на обмотку контактора (А1-А2) К1, контакты К1 замыкаются и включается двигатель В4, загорается лампа HL1 «Вентиляция В4 включена». При выключении контакта от реле температуры вентилятор выключается, цикл повторяется при включении контакта от датчика температуры. Для отключения вентилятора в автоматическом режиме необходимо переключить переключатель SA1 в положение «МЕСТНЫЙ» или «0» — среднее положение. Работа в ручном режиме: устанавливаем переключатель SA1 в положение «МЕСТНЫЙ», нажимаем кратковременно кнопку SB1 «ВКЛЮЧИТЬ ВЕНТИЛЯТОР», включается вентиляция, о чем свидетельствует загорание лампы HL1 «ВЕНТИЛЯЦИЯ В4 ВКЛЮЧЕНА». Для отключения нажимаем кнопку «ОТКЛЮЧИТЬ ВЕНТИЛЯТОР». В данном режиме работы датчик температуры не участвует.

Щит ЩУВ

Автоматика отопления и вентиляции, алгоритм работы

Щит управления электродвигателем вентиляции на 15 кВт.

Работа щита противодымной вентиляции в разных режимах

Исходные требования заказчика: В нормальном состоянии клапан «закрыт». При наличии сетевого напряжения горит лампа «сеть», горит лампа «клапан закрыт», горит лампа «вентилятор выкл». При нажатии кнопки «вентилятор вкл» загорается лампа «клапан переключение», происходит открытие клапана После полного открытия клапана, загорается лампа «клапан открыт», и запускается вентилятор, и загорается лампа «вентилятор вкл» При выключении вентилятора кнопкой «вентилятор выкл» загорается лампа «вентилятор выкл». Происходит закрытие клапана горит лампа «клапан переключение». Когда клапан закроется горит лампа «клапан закрыт». В ручном режиме управление производится при помощи кнопок.Работа ЩУВ осуществляется в ручном и автоматическом режимах управления. Управление вентилятором и электроприводом клапана осуществляется кнопками с двери ЩУВ или ПДУ. Выбор режима управления производится на двери ЩУВ переключателем «РУЧНОЙ-0-АВТОМАТ». Когда переключатель режимов управления находится в положении «0», действия кнопок управления вентилятором и электроприводом клапана на двери ЩУВ и ПДУ блокируются, вентилятор и электропривод клапана отключены, клапан находится в положении «ЗАКРЫТ», на двери ЩУВ включены индикаторы: «СЕТЬ», «ВЕНТИЛЯТОР ОТКЛЮЧЕН», «КЛАПАН ЗАКРЫТ»; остальные индикаторы неактивны.Автоматический режим: Переключатель режима управления ЩУВ находится в положении «АВТОМАТ». При нажатии на двери ЩУВ или ПДУ кнопки «ВЕНТИЛЯТОР ПУСК» происходит открытие клапана, включается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ» и отключается индикатор «КЛАПАН ЗАКРЫТ». После полного открытия клапана включается индикатор «КЛАПАН ОТКРЫТ», отключается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ», запускается вентилятор, включается индикатор «ВЕНТИЛЯТОР ВКЛЮЧЕН», отключается индикатор «ВЕНТИЛЯТОР ОТКЛЮЧЕН». Для ограничения пусковых токов запуск вентилятора осуществляется УПП. При нажатии на двери ЩУВ или ПДУ кнопки «ВЕНТИЛЯТОР СТОП» отключается вентилятор, закрывается клапан, включаются индикаторы: «ВЕНТИЛЯТОР ОТКЛЮЧЕН», «КЛАПАН ПЕРЕКЛЮЧЕНИЕ»; отключаются индикаторы: «ВЕНТИЛЯТОР ВКЛЮЧЕН», «КЛАПАН ОТКРЫТ». После полного закрытия клапана включается индикатор «КЛАПАН ЗАКРЫТ», отключается индикатор «КЛАПАН ПЕРЕКЛЮЧЕНИЕ».

Ручной режим: Переключатель режима управления ЩУВ находится в положении «РУЧНОЙ». Управление вентилятором и электроприводом клапана осуществляется кнопками «ПУСК»/»СТОП» на двери ЩУВ. В ручном режиме управление вентилятором и электроприводом клапана кнопками ПДУ невозможно. Блокировка включения вентилятора при закрытом клапане не предусмотрена. В автоматическом или ручном режимах управления при нажатии кнопки «ВЕНТИЛЯТОР СТОП» остановка вентилятора выполняется без замедления (выбег). При возникновении короткого замыкания или перегрузки вентилятора отключается автоматический выключатель защиты вентилятора, включается индикатор «ВЕНТИЛЯТОР АВАРИЯ», управление вентилятором блокируется. При возникновении короткого замыкания или перегрузки клапана отключается автоматический выключатель защиты клапана, включается индикатор «КЛАПАН АВАРИЯ», управление клапаном блокируется. При отключенном автоматическом выключателе вентилятора или клапана управление соответствующим устройством невозможно.

Вид панели управления вентиляцией, оборудование изготовлено для производственного помещения.

Используемые источники:

• https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
• https://topventilyaciya.ru/ventilyaciya/shkaf-upravleniya-ventilyatsiej.html
• https://oventilyacii.ru/ventilyaciya/shkaf-upravleniya.html
• https://strojdvor.ru/ventilyaciya/sxemy-i-ustrojstvo-avtomaticheskix-shkafov-upravleniya-ventilyaciej/
• https://www.04kv.com/produkziy/qu/shiti_ventilyator
