Задачи принудительной вентиляции

Создавая кровельный пирог дома с отапливаемой мансардой, опытные строители следуют принципам абсолютной герметичности, то есть располагают материалы в несколько слоев, да еще нахлёстывая друг на друга. Такая система гарантирует защиту от проникновения влаги и сохранение тепла внутри помещения. Однако, она же становится большим препятствием для вытяжки. Принудительная вентиляция кровли частного дома, смонтированная согласно требованиям СНиП, решает следующие задачи:

Выводит нагретый воздух, насыщенный водными парами, образующийся в помещениях нижнего этажа в атмосферу. Без эффективной вытяжки он оседает на элементах стропильной конструкции в виде конденсата. Схема циркуляции воздуха между подкровельным пространством и атмосферой
Предупреждает появление чрезмерной сырости, затхлого или неприятного запаха внутри жилой мансарды. Вентиляция крыши дома обеспечивает естественный приток свежего, богатого кислородом воздуха из атмосферы, что благоприятно сказывается на микроклимате.
Снижает нагрев поверхности крыши в летнее время. С помощью правильно обустроенной вытяжки частного дома минимизируют нагрев поверхности крыши, что делает условия проживания в мансарде комфортными даже в дни, когда солнечная активность выше среднего уровня.
Защита от ледяных корок на поверхности крыши. За счет разницы температур снаружи и внутри отапливаемого дома, снег на поверхности крыши постоянно подтаивает, образуя наледь, уборка которой трудозатратный и длительный процесс.
Сохранение теплоизоляционных свойств утеплителя. Повышение влажности утеплителя в результате появления конденсата на 5-10% увеличивает его теплопроводность на 35-50%, более того, этот показатель не возвращается к изначальному значению даже после полного высыхания.

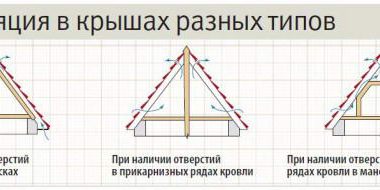

Вентиляционные системы различных видов крыш

Обратите внимание! Согласно строительным нормам и требованиям СНиП мансарду по закону признают жилой, только если она оборудована системой принудительной вентиляции, а общая площадь вентиляционных отдушин составляет не менее 1/300 площади поверхности крыши.

Комплектация кровельной вентиляции

Принудительная вентиляция кровли подчиняется простому физическому закону – принципу конвекции. Благодаря ему более легкий, теплый воздух поднимается вверх, освобождая место для холодного атмосферного воздуха с большей массой. Для обеспечения вытяжки согласно требованиям СНиП необходимы:

Система кровельных вентиляционных элементов

Карнизные продухи, через которые под крышу с мансардой проникает свежий воздух с улицы. Продухи изготавливают из обычных пиломатериалов, прикрепляя их с небольшим зазоров или используют специальные устройства – софиты. Софиты – панели с частичной перфорацией из металла или пластика, через которые воздух легко проникает внутрь помещения. Карнизные продухи
Слуховые окна, также служащие для облегчения доступа воздуха и вытяжки. Основная особенность этого элемента в том, что его используют, только если мансарда дома неотапливаемая и не используется в качестве жилого пространства. Слуховое окно для вентиляции чердачного помещения
Коньковые аэраторы. Элемент вентиляции с перфорацией, который устанавливают вдоль конька скатной мансардной крыши. Через него нагретый воздух из помещения выходит наружу. Коньковый аэратор
Скатные дефлекторы. Это своего рода вентиляционные трубы на крыше, располагающиеся на скатах. Они представляют собой трубку диаметров 20-50 мм, проходящую сквозь толщу кровельного пирога и защищенную сеточкой и колпачком. Скатные аэраторы бутылочного типа
Модульный кровельный материал. Кровля в виде отдельных плиток укладывается с зазорами, через которые происходит циркуляция воздуха. С точки зрения вентиляции такие материалы значительно лучше подходят для крыш с отапливаемой мансардой, чем мягкие черепицы на основе битума и листовая кровля.

Комплектация вентиляция отапливаемой и неотапливаемой мансардной крыши значительно отличается. Для нежилого чердака достаточно оставить два слуховых окна и карнизный продух. Для жилой мансарды требуется более сложная система из кровельных дефлекторов, конькового аэратора, карнизных продухов. Необходимое количество вентиляционных отверстий, рекомендованный СНиП, рассчитывают исходя из площади поверхности крыши, 1-2 шт. на 25 кв. м.

Кровельные дефлекторы

Для того, чтобы нагретый воздух выходил из мансардного помещения, а из кровельного пирога испарялась лишняя влага на скаты крыши устанавливают кровельные дефлекторы. Они состоят из следующих элементов:

Устройство кровельного аэратора, устанавливаемого на скат

Корпус. Корпус большинства аэраторов напоминает бутыль, состоящую из двух частей. Нижняя часть корпуса монтируется в кровельный пирог на этапе его настила, а верхняя надевается после завершения работ. Диаметр корпуса обычно варьируется в пределах 30-50 мм.
Защитный фильтр. Сетчатый или губчатый фильтр располагается внутри корпуса аэратора. Он необходим, чтобы защитить его от попадания мусора внутрь вентиляции и предотвращения заторов.
Защитный зонтик. Зонтик надевают на оголовок трубы корпуса для защиты аэратора от проникновения влаги во время атмосферных осадков.
Фланец. Силиконовый или резиновый фартук, обеспечивающий герметичность шва между дефлектором и кровельным пирогом. Опытные мастера отмечают, что более 90% протечек через крышу нового дома происходят из-за небрежного монтажа и недостаточной гидроизоляции кровельных элементов вентиляции.

Кровельные дефлекторы размещают на высоте 50 см от конька, то есть на верхней части крыши, чтобы теплому воздуху легче было выходить наружу. Средняя стоимость качественного дефлектора составляет 260-300 рублей. Учтите, что минимальное количество этих элементов вентиляции даже для крыши, площадь которой менее 25 кв. м, 2 штуки.

Правила размещения элементов вентиляции

Чтобы вентиляционная система крыши работала правильно, заставляя воздух циркулировать внутри мансардного помещения, необходимо соблюдать несколько простых правил:

Устройство вентиляционной системы крыши

Рекомендованная предписаниями СНиП высота вентиляционной трубы над крышей дома составляет 50 см.
Если труба располагается на расстоянии 50-150 см от конька, то она должна возвышаться над ним минимум на 50 см или выше.
Если вентиляционная труба размещается на расстоянии более 3 м от конька и находится ближе к карнизу, то ее высота должна быть такой, чтобы находится на одном уровне с коньком.
На плоской кровле труба должна возвышаться над поверхностью на 50 см или выше. Правила вывода вентиляционной трубы
Вентиляционная труба, расположенная в непосредственной близости с трубой дымохода, должна быть такой же длины.
Чем больше скатов, ендов и ребер у крыши, чем сложнее ее конфигурация, тем больше требуется вентиляционных выходов для обеспечения эффективной вытяжки.
В зонах с суровым климатом вентиляционные ходы следует утеплить во избежание промерзания в периоды с отрицательными суточными температурами.
Главное правило установки вентиляционных аэраторов – соблюдение абсолютной герметичности, так как в местах соединения может проникать влага, разрушающая кровельный пирог и стропильную систему крыши.

Лучше рассчитать и определить комплектацию вентиляции крыши перед началом кровельных работ, чтобы избежать ошибок и переделок, портящий эстетичный вид дома. Хорошо, если вы подберете все элементы из ассортимента одного производителя, оптимально дополняющие друг друга.

Качественно обустроенная вентиляция крыша защищает крышу от преждевременного разрушения, делает микроклимат внутри жилых помещений приятным для человека и рационально распределяет тепло. Ее монтаж обходится сравнительно недорого, особенно если учесть, сколько денег она сбережет за счет увеличения времени службы мансардной крыши и внутренней отделки.

Видео-инструкция

</index>

При возведении частных построек с небольшой этажностью важно заранее составить проект всех инженерных систем и узлов, обеспечивающих функциональность и долговечность объекта. В обязательном порядке необходимо продумать, где будет находиться вентиляционный выход на крышу, т. к. без этой составляющей здание не будет соответствовать регламентированным санитарно-гигиеническим требованиям.

1 Общая информация</span></h2>

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Эффективность естественной вентиляции напрямую зависит от места расположения трубы. Соответственно, чем выше установлен узел, тем сильнее в нем тяга.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

‘ >Установка вентканала в частном доме, расчет сечение, диаметр и высота вентканалов над кровлейРекомендуемОрганизация вентиляции подкровельного пространства

2 Составление проекта</span></h2>

Начинать работы по монтажу грибка для вентиляции на крышу нужно с предварительного составления проекта. Важно тщательно продумать принципиальную схему вентиляции всей постройки, и только после этого начинать установку узлов.

Если есть необходимость заменить крышу в рамках реконструкции, а через кровельную конструкцию нужно вывести вытяжки из всех частей дома, то у многих может возникнуть вопрос: а можно ли объединить все каналы в один и не разделять их на четыре отдельных прохода?

Но опытные эксперты утверждают, что такой подход ничего хорошего не даст, поэтому намного разумнее обустроить для каждого из воздухоотводов отдельной проход вентиляции. В таком случае проблема с неприятным запахом в жилых комнатах при изменении погодных условий просто исчезнет.

РекомендуемУстройство приставной вентиляции и встроенных вентиляционных каналов

3 Предназначение и основные типы</span></h2>

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. Во внутренних комнатах коттеджа.
2. В фановой трубе стояка канализации.
3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Чтобы вентиляционная труба не привела к нарушению герметичности кровли, необходимо соблюдать определенную последовательность действий и учитывать установленные требования.

РекомендуемПрименение металлических вентиляционных труб в воздуховодных каналах

4 Устройство узла</span></h2>

Если рассматривать наиболее простые вентиляционные выходы на кровлю, то они представляют собой небольшую металлическую трубу, которая располагается в предварительно проделанном отверстии и фиксируется посредством крепежных элементов. Сам кровельный проходник может быть оснащен фиксирующим клапаном и кольцом, собирающим конденсат.

В нижней части трубы с помощью фланца присоединяют выводящий канал, а сверху находится дефлектор или обычный защитный зонт. Также можно рассматривать вариант с утеплителем, в роли которого используется минеральная вата.

На современном рынке предлагаются более усовершенствованные типы кровельных вентиляционных систем, соответствующих новому уровню качества. При этом по конструкционным особенностям и принципу действия они практически не отличаются от традиционных решений, но имеют массу преимуществ.

‘ >Вентиляция. Выходы на кровлю и аэраторы.

Особым спросом пользуются крышки от производителя «Vlipe Vent». Список плюсов таких изделий включает в себя следующие пункты:

1. Высокое качество изготовления. Доступные на рынке модели труб изготавливаются из высококлассных материалов. Если внутренняя труба выполнена из лучшей оцинкованной стали, то внешняя — из надежного легкого полипропилена.
2. Надежное крепление. Для фиксации элемента задействуется специальный проходной элемент соответствующей формы.
3. Высота трубы составляет от 400 до 700 миллиметров.
4. В нижней части трубы расположен уплотнитель, который позволяет вставлять ее в воздуховод на глубину до 300 миллиметров.
5. Внутренний диаметр труб равен 110−250 мм.
6. Труба вентиляционного выхода оснащена специальным теплоизолятором, который предотвращает возможное образование ледяной пробки в холодную пору. Кроме этого, хорошая теплоизоляция препятствует появлению конденсата.
7. На вентиляционных выходах можно установить электрический вентилятор, который будет создавать принудительную вентиляцию.
8. Колпак с дефлектором является лучшей защитой от осадков. Кроме того, он усиливает тягу.

В отдельных обстоятельствах, когда проходной элемент не входит в комплект и покупается в качестве дополнительного узла, нужно тщательно оценивать тип и профиль кровельного покрытия, чтобы подобрать оптимальный узел. Качественный проходной элемент станет лучшим решением для обеспечения универсальности конструкции на любом типе кровли. Такие изделия гарантируют максимальную стабильность и герметичность выхода вентиляции.

‘ >УСТАНОВКА АЭРАТОРА ДЛЯ ВЕНТИЛЯЦИИ КРОВЛИ

5 Задача аэраторов</span></h2>

Не секрет, что в холодную пору года появляется вероятность образования конденсата внутри кровельной конструкции. Чтобы предотвратить проникновение сырости в помещение, избежать образования грибковых проявлений и плесени, необходимо правильно обустроить внутреннюю вентиляцию под кровлей.

Устройство крышной вентиляции выглядит очень просто: воздушные массы должны естественным путем перемещаться по направлению снизу вверх. Для подачи новых порций свежего воздуха задействуются специальные отверстия в карнизе, при этом выход потоков из помещения осуществляется посредством аэраторов с крышкой. Они находятся в крыше непосредственно у конька.

Для предотвращения проникновения осадков под кровельный пирог необходимо найти подходящий тип крышки трубы. Оптимальным вариантом является вентиляционный грибок на крышу, который выполняет не только практическую функцию, но и декоративную. На рынке предлагается масса разновидностей таких конструкций, поэтому выбрать красивый и эффективный грибок для вентиляции на крышу не составит особого труда.

‘ >Гостевой дом, вентиляция

6 Оптимальное расположение</span></h2>

Профессиональные строители рекомендуют располагать трубу непосредственно над стояком. В таком случае продуктивность системы будет максимальной, что обуславливается отсутствием изгиба канала. При отсутствии возможности сделать такой монтаж для правильного соединения узлов нужно будет задействовать специальные гофрированные переходники.

На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.

На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется. Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.

Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.

Независимо от типа и способа расположения трубы на крыше важно соблюдать ключевое правило: конец конструкции должен находиться выше зоны ветрового подпора. В противном случае сильные порывы ветра будут препятствовать нормальному воздухоотоку и даже направлять его вспять.

7 Пошаговая инструкция по монтажу</span></h2>

Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:

1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
2. На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
3. После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
5. Затем остается очистить поверхность крыши от остатков влаги и пыли.
6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.

‘ >Вентиляция дома, Вентиляция кровли. Вентиляционные решения VILPE . как сделать вентиляцию в доме

Соблюдая вышеперечисленное руководство, можно выполнить качественный, надежный и долговечный монтаж вентиляционного выхода. В таком исполнении он прослужит владельцу помещения в течение большого промежутка времени.

Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.

‘ >Правильний кровельний пирог, и вентиляция крышиФото

Необходимым условием комфорта в частном доме является создание надежной вентиляции. При грамотном ее проектировании основной проблемой станет только установка и крепление вентиляционных труб на крыше. Ее способы зависят от характеристик самого воздуховода и от внешнего покрытия кровли.

Общий вид вентиляционных труб на крыше дома

Функциональное назначение и технологические особенности

Задача любой вентиляционной системы – поддержание свежести атмосферы в доме, удаление посторонних запахов и веществ, не соответствующих санитарным нормам. Принудительная вентиляция редко применяется в жилых строениях. А для правильной работы естественного движения воздуха необходимо создание хорошей тяги в отводной воздушной магистрали. Она обеспечивается оптимальным расположением выходной трубы над крышей и правильным расчетом ее высоты.

Полная вентиляция дома должна выполнять следующие задачи:

проветривание всех помещений в здании;
отвод воздуха от бытовых приборов (газовых плит и котлов);
вентиляция канализационной магистрали.

Оптимально для каждой задачи создавать отдельный вентиляционный контур со своим выходом на крышу.

Функции домовой вентиляции

Разновидности вентиляционных труб и требования к ним

Воздуховоды, расположенные внутри дома и снаружи, подвергаются совершенно разным воздействиям во время работы. Основные требования предъявляются для завершающих участков вентиляции, выходящих на крышу здания. Они должны соответствовать следующим условиям:

проходное сечение не менее 150 мм в диаметре;
гладкие внутренние поверхности, не препятствующие движению воздуха;
конструктивную жесткость, позволяющую выдерживать ветровые нагрузки и тяжесть снега зимой;
одновременно с прочностью иметь малый вес, чтобы обеспечивать простоту монтажа и не нагружать кровельную конструкцию;
устойчивость к коррозии как снаружи, так и изнутри;
пожаробезопасность.

Большинству этих требований соответствуют вентиляционные трубы, изготавливаемые из различных пластиков или оцинкованного железа. Но у каждого материала есть свои особенности, плюсы и минусы.

Пластиковые воздуховоды

Их основные достоинства:

полное отсутствие коррозионной составляющей,
простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
малая стоимость.

Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.

Элементы пластиковых вентиляционных труб

Оцинкованные воздуховоды

Их популярность не уступает полимерным вариантам из-за следующих плюсов:

малая толщина стенок (0,5 – 1,2 мм);
механическая прочность обеспечивает надежность наружных элементов;
высокое соотношение прочность/вес;
разнообразие форм и сечений;
доступность дополнительных фасонных элементов любой конфигурации.

Оцинкованная вентиляционная труба на крыше

Форма сечения

По этому параметру вентиляционные трубы бывают:

круглые;
прямоугольные;
нестандартного сечения.

Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.

Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.

Определение точек вывода вентиляционных труб

Во многом они зависят от расположения воздуховодов внутри дома. По возможности расположение выходов вентиляционных труб на крыше должно совпадать с внутренними воздуховодными стояками. Сам внешний завершающий участок вентиляции должен быть направлен по вертикали. Но одновременно с этим желательно спроектировать выход неподалеку от кровельного конька. При таком расположении потребуется минимальная высота наружной части. Поэтому основной воздуховод окажется под кровлей и будет защищен от морозов, попадания снега и порывов ветра. А вся конструкция станет более устойчивой. Дополнительным условием является расположение рядом со стропильной балкой. Она станет дополнительной опорой, к которой будет крепиться воздуховод.

Крепление вентиляционных труб к стропилам

Если место выхода находится в стороне от несущих балок кровли, то придется создавать в чердачной области обрешетку, через которую будет проходить труба. А на самой крыше устанавливать дополнительные элементы крепления к кровле.

Укрепление воздуховода на кровле оттяжками

Высота вентиляционной трубы над разной крышей

Этот параметр во многом определяет силу тяги во всей системе. Чем выше расположена верхняя часть наружного воздуховода, тем больше будет эффективность вытяжки. Но чересчур высокая труба подвергается излишним ветровым нагрузкам. Поэтому существуют нормы и рекомендации, позволяющие обеспечить оптимальное соотношение надежной тяги и устойчивости конструкции.

Плоские кровли обычно не возводятся над жилыми строениями. Но такой расчет может понадобиться при устройстве вентиляции гаража. В этом случае рекомендуется устанавливать трубу высотой не менее 50 см над поверхностью крыши.

Для наклонной кровли необходимый размер определяется в зависимости от удаленности выходного стояка от конька крыши.

На расстоянии менее 1,5 метров от него высота над кровлей должна быть не менее 50 см.
При удалении в пределах 1,5 – 3 м верхний край трубы обязан находиться на уровне конька или выше.
Для расчета высоты трубы, установленной на расстоянии 3 и более метров, потребуется немного геометрии. От самого верха кровли проводится воображаемая линия под углом 10 – 12 ° к горизонту. Верхний край воздуховода должен находиться выше нее.

Дополнительным фактором может стать расположение вентиляционного стояка неподалеку от дымохода. В этом случае верхний край трубы нельзя располагать ниже него. Иначе при неблагоприятном ветре возможно попадание дыма обратно в дом через вентиляцию.

Особенности монтажа на крыше

Основные этапы установки:

прорезание отверстия в кровле для вентиляции;
закрепление герметизирующей прокладки;
установка узла прохода;
выведение трубы на крышу;
закрепление ее в проходном элементе;
герметизация всего стыка.

Набор крепежных и вспомогательных элементов зависит от материала трубы и кровельного покрытия. Если крыша с утеплением, то придется прорезать ее на всю глубину кровельного пирога и устанавливать проходной элемент соответствующей длины.

Вентиляционные трубы устанавливаются на крышу из металлочерепицы с применением гибкого листа соответствующего профиля. Только такое крепление обеспечит надежную герметизацию.

Но для любого способа установки обязателен набор деталей и инструментов:

электролобзик для прорезания отверстия в кровле;
ножницы по металлу или ножовка для пластиковых труб;
уровень для определения вертикали;
уплотнительная прокладка, герметизирующий чехол или изогнутый лист для металлочерепицы и ондулина;
проходной элемент, закрепляемый в кровле;
дрель;
саморезы;
герметик.

Крепление вентиляционной трубы на кровле

В завершение необходимо проверить устойчивость всей конструкции. При необходимости провести дополнительное укрепление. В подкровельном пространстве – на кронштейнах, крепящихся к балке или обрешетке. На самой крыше – оттяжками.

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги.

Кровельный дефлектор
Защитные колпаки и капельники. Крепятся на верху вентиляционной трубы и препятствую попаданию внутрь нее атмосферных осадков. Отсутствие влаги в системе поддерживает ее работоспособность и уменьшает риск коррозии.
Кровельные аэраторы. Устройства, предназначенные для улучшения вентиляции в промежутке между самой кровлей и ее теплоизоляцией. Они не влияют напрямую на микроклимат в доме, но предотвращают образование конденсата.

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.

Основные ошибки при монтаже вентиляции

Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.

Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.

Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.

Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.

Каждый владелец частного дома пытается обеспечить уют и снизить затраты на отопление. За счёт большей внешней площади крыши и стен потери тепла домов значительно выше, чем квартиры в многоэтажном здании. Через потолочное перекрытие и чердачное помещение уходит до четверти тепла из помещений, поэтому так важны правильная организация вентиляции, снижение влаги в покрытии крыши. В нашей статье содержится вся необходимая информация о правильном вентилировании дома.

Что это такое? Крыша в частных домах состоит из деревянного каркаса, который обшивается кровельным материалом, утепляется минеральной ватой или другим видом изолятора с внесением прослойки паропроницаемой мембраны. Конструкция позволяет эффективно организовать надёжное отведение влаги от утепляющего слоя, что в конечном счёте снижает плотность, сохраняет энергоэффективность конструкции. Но без вентиляции из-за разницы температур внутри чердака и снаружи крыши водные испарения проникают вглубь материала перекрытия, теплоизоляции, что повышает показатели теплопроводности, разрушает древесину, утеплитель. Для предотвращения подобных явлений нужно организовывать на крыше вентиляционные каналы, которые устранят лишнюю влагу, обеспечат стабильный микроклимат, удержат тепло внутри чердачного помещения.

Зачем нужна?

В широком смысле слова под вентиляцией понимают организацию направленного движения воздушных масс, которые поддерживают определённую температуру и отводят лишнюю влагу. Вентиляция крыши выполняет такие основные задачи:

Защищается от перегрева в жаркие летние дни материал покрытия крыши и чердак, поскольку движение воздуха особенно под металлическими листами не позволяет нагреваться материалу.
Зимой в сильные морозы в результате отвода лишней влаги от покрытия крыши предотвращается образование льда, снижается опасность нагромождения снежных шапок.
Влага не скапливается в несущих конструкциях каркаса крыши, разных изоляционных слоях, мягком покрытии, что продлевает срок службы здания, защищает от разрушения.
Предотвращается расслаивание мягких покрытий, ржавление металлических листов и профилей, растрескивание шифера, керамической черепицы.

ВажноВентиляция крыши – это конвекционные потоки воздуха, которые циркулируют от нижнего края конструкции до самого конька, обеспечивая эффективное отведение влаги, поддержку оптимального микроклимата.

Способы вентилирования кровли

В частном доме вентиляция крыши организовывается одним из методов:

слуховыми чердачными окнами;
вентиляционными зазорами при монтаже кровли;
специально сконструированными коньками;
разными элементами с вентиляционными отверстиями;
вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
вентиляцией дымохода, карнизов;
вентиляция на двухскатных крышах коньков.

Различают такие конструкции перечисленных материалов:

Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли. Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м² площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.
Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.

ВниманиеПри правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши.

Каким образом вывести и установить своими руками: схема

Чтобы сделать вентиляцию на крыше, необходимы навыки и умение работать с разными строительными материалами. Браться за работу нужно только при полной уверенности в своих силах. Прокладывание вентиляционных каналов выполняют на несущих стенах дома с их выводом на крышу в таких местах (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь). Поскольку у выступающих над поверхностью кровли вентиляционных труб высокая парусность, то такая конструкция всей системы обеспечивает прочность и усиление. Инструкция по монтажу системы вентиляции крыши:

В зависимости от оттенка, размера скатов и материала кровли приобрести материалы для системы вентиляции.
Если в кровле нет отверстия под вентиляционную трубу, необходимо его прорезать.
Выполняется вырезание каждого слоя тепло-, паро- и гидроизоляции, если они были установлены.
По шаблону (добавляется в комплект с вентиляционными конструкциями для крыши) просверливаются под саморезы отверстия.
Проводятся обезжиривание, тщательная очистка поверхности кровли в месте среза.
Наносится слой герметика на прокладку. Затем укладывают её ровно по контуру уплотнителя, удерживают небольшим усилием несколько секунд.
Вентиляция устанавливается на уплотнительное кольцо, прикручивается саморезами.
Труба вставляется в проходной элемент, проверяется строительным уровнем вертикальность расположения.

СоветЕсли герметик частично выступает под прокладкой после её установки — работа выполнена качественно. Больше о том, как произвести монтаж вентиляции своими руками, читайте тут. Далее вы увидите схему вентиляции для крыши:

Особенности монтажа через кровлю

Для обустройства вентиляции через крышу применяются такие элементы:

Поднавесные отверстия, которые могут располагаться вдоль конька с обязательным закрытием софитными решётками. Это защитит от проникновения в каналы воздуховодов насекомых, птиц, мелких грызунов.
Слуховые окна на чердаках в качестве вентиляционных отверстий во фронтоне (как сделать вентиляцию в окне?).
Вентиляционные выходы, представляющие собой отрезок трубы с подсоединением к общей вентиляционной системе чердака или всего здания.
Аэраторы, врезаемые неподалёку от конька в саму кровлю. Функционально равноценны отверстиям, которые оставляются под коньком. Организуют движение воздуха в вентиляционной системе крыши даже в случае снежного покрова толще 3 см.

Можно встретить много вариантов выполнения аэраторов — это линейные (охватывают область вдоль конька) и точечные устройства. Подробно о том, как установить вентиляцию своими руками, мы рассказывали в отдельной статье. Предлагаем к просмотру видео о том, как монтировать вентиляционный выход через крышу:

Чем и как обшивать?

Для обшивки вентиляционного отверстия потребуется такой набор материалов:

Вентилятор кровельный.
Основание в форме оцинкованного или стального стакана из нержавеющего материала для удаления влаги. Эти детали комплектуются поддонами для сбора жидкости.
Уплотнительная прокладка из резины для виброизоляции, герметичности.
Защитные решётки для предотвращения проникновения снаружи разного мусора, пыли, насекомых.
Герметик.

Что учитывать при устройстве вентиляционных выходов?

Важно предусмотреть такие моменты при организации вентиляционной системы:

На выбор типа вентиляции, способа её организации влияют типы кровли, кровельного материала.
Угол наклона кровли, площадь поверхности влияют на мощность и конструкцию аэратора или системы вентиляции.

СоветЕсли на стадии строительства дома вентиляционная система обустраивается с зазорами, то выполнять работы проще, выше прочность и стойкость конструкции. Посмотреть пошаговую инструкцию по обустройству вентиляции в частном доме можно здесь.

Как правильно монтировать выход?

Определить правильное выполнение работ по обустройству вентиляции кровли можно по следующим функциям системы:

Независимо от того, какой тип и количество слоёв изоляционных материалов применяется под кровельным покрытием, какой сам материал покрытия, наблюдается стабильный и непрерывный отток влажного тёплого воздуха из чердака или мансарды.
В любую погоду на поверхности внутри крыши нет конденсата, что исключает развитие как грибка и плесени, так и других патогенных микроорганизмов.
Даже в жару микроклимат, температурный режим комфортны для человека, что говорит об эффективном отведении воздуха.
В воздухе чердака или мансарды посторонних или неприятных запахов нет.

Вентиляция требует очень ответственного подхода, поскольку будет определять комфорт проживания в частном доме, экономию на обслуживании здания. Если вентиляционная система проложена в соответствии с техническими требованиями, строительными нормами, то это существенно сократит расходы на отопление, вентиляцию, кондиционирование в жаркую погоду, продлит срок эксплуатации всего здания. Планировать вентиляционную систему нужно на этапе строительства, что существенно снизит трудовые и денежные затраты в будущем. </h2>

При постройке дома очень важно правильно обустроить крышу: надёжно её изолировать и утеплить. Не менее важна и вентиляция кровли, позволяющая отвести пар, образующийся в доме, в подкровельное пространство.

Если это не предусмотреть, то влага будет оседать на элементах кровли, постепенно приводя в негодность и разрушая несущие конструкции дома.

1 Последствия плохой вентиляции</span></h2>

Не все хозяева частных домов решают установить систему вентиляции кровли, думая, что в ней нет особой необходимости. Тем не менее она нужна в каждом здании, в котором хоть кто-то живёт. При потоотделении и дыхании людей и животных, мытье, стирке, приготовлении пищи, уборке и прочих процессах, связанных с использованием воды, выделяется водяной пар.

Под действием законов физики он оказывается под кровлей, откуда не может выйти, так как крыша всегда паронепроницаема. Поэтому, чтобы избавиться от пара, нужны специальные устройства.

Если не предпринять никаких мер для этого, пар будет конденсироваться на внутренней холодной части кровли, приводя к различным последствиям. Вот некоторые из них:

зимой будет образовываться наледь, которая способна разрушить элементы кровли и вмонтированные в неё шахты и трубы;
кровельный материал может быть повреждён — если он металлический, то на нём образуется ржавчина, а если керамический, то стоит ждать появления плесени;
теплоизоляционные материалы, например, минеральная вата, будут пропитываться водой и терять свои полезные свойства;
все деревянные конструкции, подвергаясь воздействию воды, постепенно начнут гнить.

Чтобы всё это не происходило, на крыше монтируется продуваемый зазор, а чердачное пространство вентилируется.

Продуваемый вентиляционный зазор в кровле позволяет пару выходить из здания наружу. Кроме того, у него есть дополнительные полезные функции. Зимой он способствует равномерному распределению тепла вдоль ската, препятствуя таянию воды и образованию сосулек. Летом он создаёт своеобразную защиту от жары: благодаря ему тепло от горячей кровли не будет проникать внутрь дома.

Подобные отверстия устанавливаются в слуховых окнах, под коньком крыши и на свесах карниза. Чтобы обеспечить эффективную циркуляцию воздуха сквозь них, применяются разные устройства вентиляции кровли. Они не всегда нужны в маленьких или средних кровлях, где хватает и естественного проветривания, но на больших крышах просто необходимы.

‘ >Вентиляция кровли от Металл ПрофильРекомендуемМонтаж узла прохода вентиляции через кровлю

2 Основные составляющие</span></h2>

Есть несколько основных элементов вентиляции кровли. Подбирать их следует в зависимости от типа крыши. Экономить на их покупке не нужно: как правило, они стоят не более 2−5% от стоимости кровли, включая установку. Масштаб их функциональности куда выше, и с ними крыша намного дольше продержится без ремонта.

Кровельная лента. Эта лента надёжно защищает подкровельное пространство от проникновения пыли, грязи, мелких птиц и прочей живности. При помощи неё можно закрыть все щели и в то же время обеспечить вентиляцию внутренней части дома. Такие ленты бывают перфорированными карнизными (для свесов) и коньковыми.

Коньковые ленты оберегают кровлю от воздействия осадков в любую погоду и выводят наружу пар, который негативно воздействует на укрывной материал и стропильную систему. Качественные разновидности ещё и пропитаны составом, отталкивающим ультрафиолетовые лучи и обеспечивающим надёжную защиту от солнечной радиации. Обычно их прокладывают по ребру крыши, а потом монтируют сверху конёк.

Температура воздуха при этих работах должна превышать 5 градусов Цельсия. Карнизные перфорированные ленты прикрывают свесы карнизов. Помимо прочих свойств, которые присущи обеим типам, эта лента ещё и увеличивает прочность опорных конструкций.

‘ >Пять элементов правильной вентиляции кровлиРекомендуемОрганизация вентиляции подкровельного пространства

2.1 Защитная сетка</span></h3>

Одной из основных проблем скатной крыши, помимо воздухообмена, можно назвать нашествие насекомых. Если не обеспечить дом правильной защитой, в дом будут залетать шершни и осы, а также маленькие птицы.

Они могут не только однократно посетить жилище, но также свить гнездо и начать жить там. Удаление осиного гнезда — непростая процедура, и лучше до этого не доводить. Именно для устранения подобных неприятностей предназначена антимоскитная сетка с ячейками не более 2−3 миллиметров.

Лучше всего склониться в сторону сетки из нержавеющей стали, которую принято считать наиболее прочной и долговечной. Она отличается от аналогов долгим сроком эксплуатации и повышенной устойчивостью к коррозии. Кроме того, она удачно вписывается в интерьер дома. Единственным ощутимым минусом можно назвать её высокую стоимость. Заменять сетку из нержавейки на обычную стальную нежелательно. Этот материал будет подвержен коррозии из-за накапливающегося конденсата, постепенно загниёт и проржавеет.

Более подходящим бюджетным вариантом можно назвать мелкоячеистую малярную сетку. Её главное достоинство — простота монтажа: крепят внахлёст, прикрепляя обычным степлером к деталям кровли.

Однако это всё же временный вариант: она не очень прочная и её легко порвать. Птицы тоже без труда её проклёвывают, поэтому со временем приходится обновлять изделие или заменять на более устойчивое к внешним воздействиям.

РекомендуемЗначение положения высоты дымохода относительно конька крыши

2.2 Проходные элементы</span></h3>

Проходные элементы вентиляционной системы (проходки) входят в состав труб. При помощи них герметизируют отверстия в кровле. Обычно они не идут в комплекте, а специально подбираются отдельно.

Проходки бывают разными по форме, цвету и размеру. Эти параметры зависят от фирмы-производителя и материала, которым покрыта крыша (профнастил, мягкая кровля, металлочерепица). Их можно устанавливать и в процессе строительства, и уже после его окончания на готовую кровлю.

Монтировать их очень легко. Сложность лишь в том, чтобы подобрать подходящие элементы — от этого зависит способность вентиляционной системы выдерживать любые климатические перепады, долговечность вентиляции и отсутствие протечек в зонах, где они будут врезаны.

2.3 Принудительная аэрация</span></h3>

Во многих случаях естественной вентиляции достаточно для отвода пара, но иногда требуется установить элементы принудительного прогона воздуха — аэраторы. Их обычно ставят на мягких кровлях. Они снижают давление и усиливают тягу, благодаря чему становится возможным качественное проветривание.

Чтобы правильно подобрать и установить аэраторы, нужно соблюдать следующие правила:

расстояние между двумя соседними устройствами должно быть не менее 12 метров;
чтобы всё подкровельное пространство продувалось равномерно, нужно установить их по всей длине крыши на самых высоких участках скатов;
чтобы внутрь не попадала грязь, пыль и насекомые, нужно установить на них специальные фильтры;
крепятся аэраторы на анкерные болты или дюбели;
можно воспользоваться специальной лентой или герметиком, чтобы устранить щели и избежать протеканий.

Помимо аэраторов, для тех же целей может устанавливаться гребень свеса с зубчиками, защищающими щель и подкровельное пространство. Нередко задействуются и кровельные вентиляторы — они хороши на скатных крышах, где естественное продувание невозможно, и на плоских кровлях, где вентиляция недостаточно сильна.

3 Правила монтажа аэраторов</span></h2>

Условия установки аэрирующих устройств зависят от того, из какого материала состоит кровля. Их нужно соблюдать, чтобы дом оптимально проветривался.

Установка на кровле из черепицы. Проветривание кровли из металлочерепицы может выполняться при помощи аэраторов или монтирования вентиляционного выхода. При этом нужно следовать определённым правилам:

1. Необходимо распланировать места на крыше, где будут установлены устройства. При этом следует отступить от конька не более 60 сантиметров. Требуемое расстояние между отдельными элементами можно посмотреть в паспорте устройства, приложенного к нему при покупке.
2. В комплекте с аэратором идёт шаблон. Его нужно приложить к крыше в нужном месте и обвести маркером или мелом.
3. Затем строго по прочерченному контуру вырезается дыра в кровельном покрытии. Один из удобных вариантов это сделать — сначала просверлить отверстия вдоль линии разреза, а потом прорезать промежутки с помощью электролобзика или ножниц по металлу.
4. Область, непосредственно прилегающую к отверстию, нужно почистить от пыли и грязи и обработать обезжиривающей жидкостью.
5. В кожухе аэратора нужно прорезать отверстие на 20% меньше диаметра трубы элемента. Тогда его удастся надеть сверху с натяжением, и соединение будет герметичнее.
6. Трубу вставляют в кожух и собирают остальную часть аэратора.
7. Края дыры в покрытии крыши, куда встанет юбка кожуха, обрабатывают герметиком.
8. Аэратор устанавливается на кровлю, и его кожух прикручивается саморезами.
9. Труба выравнивается при помощи уровня и надёжно фиксируется. Устройство должно выступать за край крыши не менее чем на 50 сантиметров.
10. После этого нужно проверить правильность и надёжность установки всех элементов.

Лучше всего осуществлять эту операцию в хорошую солнечную погоду. В дождь итоговое качество может пострадать.

Процесс установки аэратора на крышу с мягкой черепицей почти не отличается от работы с металлочерепичным зданием. Однако способы монтажа всё же не полностью идентичны:

1. Используя шаблон, приложенный к аэратору, в покрытии прочерчивается контур будущего разреза.
2. Покрытие прорезается до гидроизоляционного барьера.
3. Края отверстия промазываются герметиком, после чего в него устанавливается полностью собранный аэратор-грибок. Его кожух прикручивают при помощи саморезов.
4. Снаружи кожух обмазывают битумом и оклеивают мягкой черепицей.

3.1 Монтирование на профнастил</span></h3>

Чтобы обеспечить вентиляцию кровли из профнастила при помощи аэраторов, как правило, используется деревянный короб.

В этом случае монтаж состоит из следующих действий:

1. На профнастил в месте установки аэратора наносится разметка.
2. В размеченном месте делается перекрёстный надрез.
3. Лепестки, которые получились в результате надреза, отгибаются вниз и прибиваются к деревянным элементам конструкции гвоздями.
4. Из досок сколачивают короб, соответствующий размерам проёма. Его вставляют в отверстие и прикручивают саморезами к стропильной системе.
5. Внутри короба устанавливается труба аэратора. После этого щели покрываются герметиком.

Все операции нужно делать с высокой точностью, так как покрытие крыши при этом будет повреждено, и если его не загерметизировать, возможны протечки. Если же выполнять разрезы неаккуратно, придётся менять листы укрывного материала, повреждённые в процессе.
