Схемы разводки систем отопления: направление движения теплоносителя

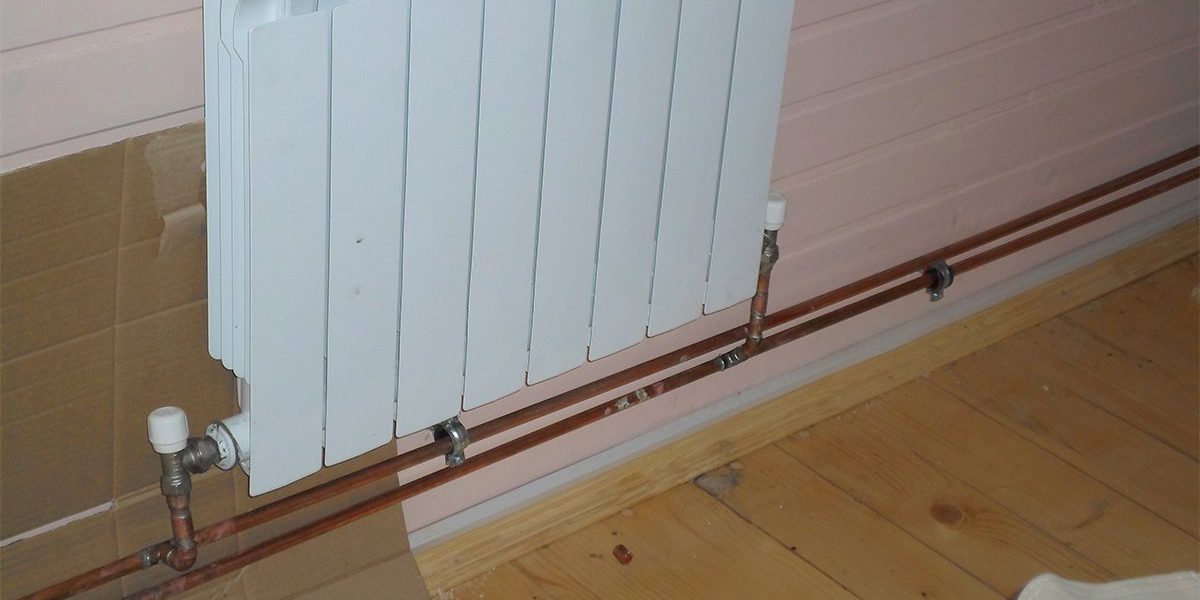

Попутная система отопления используется при обогреве частных домовладений. Систему можно смонтировать своими руками, если у владельца есть инженерные навыки. Применяется в одноэтажных и двухэтажных строениях большой площади.

Характеристика и особенности системы

Система отопления с попутным движением теплоносителя спроектирована в 1901 году инженером Тихельманом. В такой системе жидкость перемещается в попутном направлении по обоим контурам: подаче и обратке. Длина труб по контурам одинакова, гидравлические условия схожи. Поэтому последний отопительный прибор нагревается также хорошо, как и первый. Такая система позволяет равномерно обогревать все помещения, экономить топливо. Попутная система отопления имеет альтернативное название – «петля Тихельмана», в честь ее создателя. Установка такой системы рекомендуется для обогрева больших помещений с 10 или более радиаторами. В небольших домах применение такой системы нацелесообразно.

Для установки попутной системы обычно нужен циркуляционный насос. Самотечная система возможна при сравнительно небольшом числе отопительных приборов (не более 10) и одноэтажной разводке.

Преимущества и недостатки

Попутная система имеет больше плюсов, чем минусов.

Преимущества системы с попутным движением воды:

1. Вся система отопления прогревается равномерно, от начального до последнего радиатора. В каждом помещении будет одинаково тепло.
2. Не нужно применять дорогое оборудование и сложную балансировку.
3. Возможность установки регуляторов тепла.
4. Монтаж попутной системы отопления возможен своими руками, особые навыки не требуются.
5. Система имеет долгий срок эксплуатации.
6. Высокая надежность и редкость поломок.
7. Систему можно прокладывать под полом.
8. Схема применима для двухэтажных домов.
9. Система может работать самотеком.

Недостатки системы:

1. Повышенный расход труб. Их длина больше, чем в традиционных системах. К трубам требуется большое количество единиц запорной арматуры.
2. Трубы имеют большее сечение по сравнению с обычными схемами, а значит, обойдутся дороже.
3. При сложной конфигурации помещений применение схемы становится невозможным ввиду ограничений по обводам (нельзя применять прямые углы, разную высоту труб).
4. При большой площади дома и нескольких этажах такая система обойдется в значительную сумму.

Традиционно используемые схемы

Традиционно для отопления домов применяют однотрубные или двухтрубные системы. Однотрубная схема подразумевает установку одного контура с теплоносителем.

Основным плюсом такой системы является небольшая общая длина трубопровода. Соответственно меньше финансовые затраты на прокладку системы, монтаж ведется быстрее, ниже аварийность. Минусом такой схемы является снижение температуры воды при проходе по трубам, последний радиатор может быть недостаточно горячим.

Двухтрубная схема (двухконтурная) требует установки двух контуров для циркуляции воды от котла до батарей отопления. Первая труба подает тепло от котла в радиаторы, вторая является обратной, остывшая вода перемещается в обратном направлении.  Схемы разводки в обоих случаях довольно просты.

При двухконтурной схеме батареи подсоединяют параллельно их можно выборочно перекрывать при необходимости.

Двухтрубные традиционные системы также называют тупиковыми. Основное отличие от «петли Тихельмана» в том, что подача теплоносителя подающей и обратной магистралей идет по разным направлениям. Горячая вода идет от котла к батарее, отдает тепло и отводится в «обратку», двигаясь к котлу.  Встречное движение воды имеет некоторые недостатки: ближние к котлу радиаторы греются быстрее и помещения отапливаются неравномерно.

Попутная система отопления частного дома имеет преимущества по сравнению с тупиковой по гидравлике. Теплоноситель перемещается в одном направлении, вода проходит одинаковое расстояние и этим обеспечивается оптимальная сбалансированность системы. Радиаторы используются одинаковые по размеру и мощности.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Возможные осложнения при монтаже

При соблюдении одинакового диаметра труб отопления, расположения радиаторов на одной высоте – обычно проблем при монтаже и после него не возникает.

Проблемы могут быть при нарушении порядка монтажа:

• Некачественная пайка труб из полипропилена приведет к зауживанию диаметра трубы.
• Установка радиаторов из разного материала и разной мощности нарушить сбалансированность системы.
• Отсутствие балансировочных вентилей для выравнивания гидравлического давления.
• Расположение ветки магистрали с перепадом высоты.
• Неверный выбор насоса. Напор должен быть не менее 0,2 кгс/см2.
• Применение труб разного диаметра может привести к разбалансировке системы и затруднению прохождения теплоносителя.

Попутная двухконтурная система отопления рекомендуется для отопления в одноэтажных домах. Не требует сложных расчетов, балансировки и особых способов проведения монтажа. Стоимость такой системы дороже традиционной, но это компенсируется долговечностью и простотой эксплуатации. Кроме того, такую систему владелец дома может установить самостоятельно, не применяя сложных инженерных решений, инструментов и материалов.

В частных или дачных домах люди зачастую используют автономное отопление для обогрева своего жилища. Это объясняется тем, что в большинство районов не проведено централизованное. Для этих целей используют небольшие теплогенераторы, которые могут работать на жидком или твёрдом топливе, электроэнергии, а также на газе. Чаще всего применяют двухконтурную систему. Попутная схема отопления является хорошей альтернативой традиционным.

1 Традиционные схемы отопления</span></h2>

Обычно для обогрева своего жилья используют жидкий теплоноситель. Такие системы отличаются простотой и высокой надёжностью. К основному оборудованию можно отнести такие элементы:

1. 1. Теплогенератор (котёл какого-либо типа).
2. 2. Расширительный бак.
3. 3. Трубы.
4. 4. Радиаторы.
5. 5. Различная арматура.

Различают однотрубную и двухтрубную системы. В первой теплоноситель циркулирует по одной трубе. Для неё не нужно применять циркуляционные насосы. Все радиаторы последовательно подключены к магистрали. После последней батареи жидкость возвращается к котлу по обратке. Однотрубная система является очень простой в монтаже, а также на неё потребуется меньше материала.

Но в такой схеме вода постепенно остывает от радиатора к радиатору. К последней батарее она приходит уже в охлаждённом виде.

Приходится с каждым последующим тепловым устройством увеличивать количество секций для полноценного обогрева помещения. Также желательно применять регулирующую арматуру на каждом приборе, отдающем тепло. Это приемлемый вариант для одноэтажного дома.

Двухтрубная является более трудной схемой. Систему отопления с попутным движением теплоносителя можно выполнить только в таком виде. Каждый радиатор подключается сразу к двум трубам. По одной идёт горячий теплоноситель, а по другой остывший возвращается в котёл.

Батарея, находящаяся в системе ближе к теплогенератору, получает самую горячую воду. Она первой передаёт жидкость в обратную трубу. Последние радиаторы получают теплоноситель с более низкой температурой. Также следует помнить, что двухтрубная система гораздо дороже, если сравнивать с однотрубной.

‘ >Двухтрубная система отопления, разные схемы (схема Тихельмана)

Обе схемы хороши на маленьких или средних площадях, но малоэффективны на больших. Усовершенствованием двухтрубной сети является система Тихельмана. В двухэтажном доме такой тип отопления считается лучшим. Но важным фактором во время выбора схемы остаётся наличие финансовой возможности.

РекомендуемУстройство и схема однотрубной системы отопления с нижней разводкой

2 Особенности системы Тихельмана</span></h2>

В 1901 году идея изменения работы обратного движения воды была обоснована инженером Тихельманом. В его честь была названа система — «петля Тихельмана». Также её ещё называют возвратной системой с реверсивным движением теплоносителя. Из-за того что жидкость движется по обоим контуром (по подаче и обратке) в одинаковом или же попутном направлении, для данной схемы придумали и третье название — «система с попутным направлением движения тепловых носителей».

Сама идея заключается в том, что длина труб для подачи и обратки одинаковая. На всех участках трубопровода создаются схожие гидравлические условия. Благодаря этому последний радиатор в сети получает столько же тепловой энергии, как и первый. Это позволяет более эффективно использовать отопительную систему, а также экономить на топливе.

РекомендуемСхема и устройство обвязки котла в частном доме

3 Достоинства и недостатки</span></h2>

Как и любая система, схема Тихельмана имеет свои преимущества и недостатки. Её достоинства ярко выражены в помещениях различного типа, размера и назначения. Основные преимущества:

1. 1. Равномерный прогрев всей отопительной сети.
2. 2. Не требуется сложная балансировка, а также монтаж дорогого оборудования.
3. 3. Возможность регулирования количества отдаваемого тепла батареей.
4. 4. Монтажные работы не требуют какой-либо специальной квалификации.
5. 5. Имеет длительный срок эксплуатации.
6. 6. Редко бывают поломки в системе отопления. Схема попутки очень надёжная.

Данный тип обустройства отопления для частного дома имеет и свои недостатки. К наиболее значимому можно отнести высокую стоимость, которая обуславливается увеличением затрат на трубопровод. Также петлю Тихельмана не всегда можно применить из-за архитектурных особенностей постройки.

‘ >Балансировка Петли Тихельмана или попутной системы. Практика.

Циркуляционные насосы высокой мощности сделали попутную схему наиболее востребованной для частных домов. Такая разводка является саморегулирующейся. При правильном монтаже она не требует никаких дополнительных настроек.

РекомендуемСхема и особенности подключения газового котла своими руками

4 Порядок выполнения монтажных работ</span></h2>

Для нормального функционирования необходимо правильно собрать отопительную сеть. Это позволит максимизировать эффективность работы всего оборудования. Создание выполняется в следующей последовательности:

1. 1. Монтаж котла. Высота помещения должна составлять минимум 2,5 м, а объём — начинаться от 8 кубометров.
2. 2. Установка радиаторов. Желательно применять биметаллические изделия.
3. 3. Прокладка магистральной трубы, способной выдерживать высокие температуры. Минимальный диаметр должен быть равен 20 мм. Для подключения батареи применяют трубу в 16 мм.
4. 4. Монтаж циркуляционного насоса. Обычно его устанавливают возле котла на обратке. Врезается в систему с применением байпаса и трёх вентилей. Для увеличения срока эксплуатации насоса необходимо также ставить фильтр.
5. 5. Установка расширительного бака и группы безопасности. Монтаж производится в любой точке системы.

Чтобы обойти дверные проёмы в хозяйственных помещениях, можно монтировать трубопровод над дверью. В этом же месте устанавливают автоматический воздухоотводчик. В жилых комнатах магистраль следует провести под полом для обхода препятствий.

Схема Тихельмана в двухэтажном доме имеет некие дополнения. Разводка распространяется на всё здание, а не на отдельные этажи. На каждом этаже желательно монтировать циркуляционный насос. Если он будет один, то при поломке отопление отключится во всём здании.

Также специалисты часто обустраивают общий стояк на несколько этажей с отдельными разводками. Благодаря этому можно просчитать диаметры труб и требуемое количество секций. Раздельная схема в большой мере упрощает настройку и балансировку нагрева. Для хорошего эффекта следует на каждый этаж врезать балансировочный вентиль, который можно расположить вблизи котла.

4.1 Диаметры трубопроводов</span></h3>

Следует сохранять диаметр магистрали на всём протяжении кольца (кроме подсоединения последнего радиатора). После предпоследней батареи можно заужать сечение трубы, которая пойдёт на последний, так как это уже не будет считаться магистралью. Соблюдение одинакового диаметра требуется для того, чтобы создать одинаковые условия для всех отопительных приборов. В таком случае устройства будут работать стабильно.

Можно, конечно, попробовать и сэкономить на заужении главной трубы. Довольно часто это приводит к тому, что последние батареи всегда более холодные, чем первые. Система становится сложно настраиваемой.

‘ >Петля Тихельмана балансировка попутной системы

Для маленького дома с несколькими радиаторами магистраль должна быть диаметром в 26 мм. Подсоединяются батареи трубой в 16 мм.

Если дом довольно большой, то сечение магистрали увеличивается. Это необходимо для того, чтобы на последних участках сети не шумели трубы, а скорость течения воды не превышала 0,7 м/с.

4.2 Необходимость попутки</span></h3>

Попутная система отопления гораздо дороже, чем тупиковая. В первую очередь это связано с использованием большого количества труб с большим сечением и множества различных фитингов. В тупиковых схемах диаметры магистралей обычно меньше.

В некоторых случаях трубу с обратным направлением теплоносителя требуется прокладывать по тому же пути, что и подачу. Это делает систему особенно громоздкой. Желательно этого избегать. Из схемы попутного отопления лучше сделать обычную тупиковую. Такое возможно, если уменьшить количество батарей до 10 или же менее.

Если количество радиаторов до 5, то с балансировкой не возникает никаких проблем. Если же их 10, и они разделяются по двум неравным плечам, то в этом случае лучше собрать попутную схему. Иначе давление в разных плечах тупиковой системы будет слишком сильно отличаться, что приведёт к зажиму ближайших радиаторов.

4.3 Возможные осложнения</span></h3>

Если сечение магистральной трубы будет одинаковым, а все батареи расположатся на одном уровне по высоте, то никаких проблем с функционированием попутной схемы не возникнет. Все радиаторы будут иметь примерно одинаковую мощность.

Неполадки с работой отдельных отопительных приборов появляются только при нарушениях правил монтажа. Например, во время пайки полипропиленовых труб произойдёт наплыв пластика на внутреннее сечение, что заузит диаметр. Попутная система является очень стабильной, но нарушать рекомендации по её созданию нельзя.

Необходимо только совместить очень мощные радиаторы с другими. Если этого не сделать, то сеть не сможет нормально работать. Например, в одной комнате установлен отопительный прибор с мощностью в 6 кВт, а в другой — в 0,5 кВт. При настраивании обогрева под 6-киловатник на радиатор в 0,5 кВт будет подаваться чрезмерное давление. Решением такой проблемы становятся балансировочные вентили. Их надо устанавливать хотя бы на маломощные приборы.

‘ >Расчет попутной системы отопления Петля Тихельмана

Попутку можно собрать и своими руками. Следует только учесть основные факторы:

1. 1. Вид и сечение труб.
2. 2. Обвязка радиаторов, а также котла.
3. 3. Правильный выбор мощности батарей.
4. 4. Подбор фитингов.
5. 5. Возможные проблемы, которые могут возникнуть при монтаже.
6. 6. Способы создания отопительной сети.

С такой задачей смогут справиться даже новички. Следует только придерживаться всех рекомендаций.

5 Обвязка котельной</span></h2>

Попутка может выполняться как в виде закрытой, так и в виде открытой системы отопления. Главным элементом для функционирования является циркуляционный насос, поэтому его монтаж обязателен. Нельзя полностью полагаться на естественную циркуляцию теплоносителя даже при хорошей организации разводки. Стандартная петля Тихельмана состоит минимум из 10 батарей. Гравитационное перемещение вряд ли сможет продавить воду через всю сеть.

На подаче устанавливается группа безопасности, которая состоит из манометра, автоматического сбросника воздуха, а также стравливающего клапана. В открытых схемах подача должна идти вертикально до начала уклона. В верхней точке монтируют расширитель открытого типа. Затем магистраль направляется к остальной сети.

На обратке монтируют насос. Его мощности должно быть достаточно для подавления гидравлического сопротивления. Рядом устанавливают патрубок для подпитки. Обвязка котла состоит из запорных арматур, которые ставят:

1. 1. На патрубке подпитки.
2. 2. С двух сторон насоса.
3. 3. Возле расширительного бачка.
4. 4. Возле котла на обеих трубах.

Также дополнительно может монтироваться байпасная трубка. В неё устанавливают электрический клапан, который срабатывает во время остановки циркуляции.

‘ >Петля Тихельмана, обзор отопления частного домаФото <index>Строительная индустрия радует нас все более разнообразными и практически применимыми тенденциями. Одной из них стала схема отопления под названием петля Тихельмана. Данная система достаточно широко используется не только в нашем государстве, но и далеко за его пределами. Специалисты отмечают, что своей популярностью данная система по большей мере обязана максимальной простоте конструкции. Между тем, несмотря на то, что самостоятельно соорудить эту «петлю» сможет практически каждый, определенную подготовку пройти все же стоит. В противном случае вы рискуете достигнуть результата, качество которого будет, как минимум, неудовлетворительным.

Содержание

Мифы вокруг приспособления

Если вам придется когда-нибудь столкнуться с необходимостью сделать выбор между такими системами для отопления дома, как попутная и тупиковая, вы наверняка заметите, насколько неоднозначные отзывы и мифы относительно первого варианта заполняют сетевое пространство. Между тем, практика показывает, что львиная доля публикаций псевдопрофессионалов не имеет никакой практической почвы и построены исключительно в гипотетической плоскости. Итак, специалисты выделяют три наиболее распространённых мифа, которые порочат славу отопления с попутным движением теплоносителя:

• Необходимость в балансировании такой системы отсутствует, а потому на отопительном приборе в ее конструкции не нужно проводить монтаж клапанов балансировочного типа;
• В данной конструкции можно специально уменьшить как диаметр, так и длину трубопровода.
• В каждом циркуляционном кольце присутствует одинаковое гидросопротивление.

Стоит отметить, что существуют определенные государственные стандарты, а также специальные учебники, обратившись к которым вы сможете быстро убедиться в ложности мифов, представленных выше.

Краткая характеристика «попутки»

Нужно сразу сказать, что чисто с конструкционной точки зрения «попутка» является едва ли не наиболее простым среди предложенных в современной строительной индустрии вариантов. Попутная система отопления предполагает протяжку подающей трубы традиционным способом, то есть прокладку ее непосредственно от котла в последний по схеме радиатор. Одновременно с этим, есть и обратная труба, монтаж которой осуществляется следующим образом: она протягивается к нагревательному устройству от самого первого радиатора. В связи со спецификой прокладки разводки такого типа суммарная длина труб, которые подключаются к каждой батарее, является одинаковой. Простыми словами: если к батарее ведет короткая труба подачи, то отводная труба будет достаточно длинной.

Каковы преимущества данного варианта?

Выбирая между аналогами, которые современные специалисты разработали для частных домов, необходимо разобраться с тем, каковы их отличительные достоинства. В случае «попутки» справедливо будет упомянуть о таких характеристиках:

• Несмотря на то, что мероприятия по балансировке все же необходимо осуществлять, их масштабы будут минимальными, в отличие от аналогичных видов работ с другими отопительными конструкциями.
• Благодаря особенностям конструкции данного типа прогрев помещений осуществляется равномерно, а тепло при этом еще очень долго не покидает дом.
• В заключении хотелось бы сказать, что попутная схема современной системы отопления, которая более известна под названием петля Тихельмана, функционирует с максимальной отдачей.

В рамках тупиковых конструкций двухтрубного типа радиаторы, которые расположены в наибольшей близости к нагревательному оборудованию, в отличие от отдаленных, как правило, нагреваются до высоких температур. Естественно, такая ситуация требует поиска эффективных решений. В данном случае специалисты рекомендуют проводить монтаж балансировочных кранов, при помощи которых количество теплоносителя, протекающего через трубы около нагревательного агрегата, существенно сокращается.

К сожалению, даже дорогостоящая балансировка не способна позволить пользователю запустить радиаторы на мощность, предусмотренную производителем. Помимо этого, дополнительной денежной затратой в деле организации такой конструкции, является обязательная покупка весьма недешевого насоса, мощностные параметры которого обеспечат эффективное движение теплоносителя.Одновременно с этим, так называемая петля Тихельмана известна практически полным отсутствием подобных минусов. Так, батареи, которые задействованы в ее конструкции, функционируют в усредненных и равных условиях.» alt=»»>

Немного о недостатках

Рассуждая о практической применимости того или иного варианта, необходимо не только изучить отличительные особенности позитивного характера, но и обратить внимание на то, какие недостатки имеются у наиболее перспективного решения и, конечно же, его аналогов. Справедливо сказать, что «попутка» недостатков не лишена. Для начала стоит отметить, что преимущественно в целях экономии, на базе тупиковых конструкций по ходу продвижения теплоносителя диаметр магистрали несколько уменьшается. С попутным вариантом конструкции так сэкономить не получится, ведь существуют вполне объективные причины, в связи с которыми по периметру помещения осуществляется прокладка труб исключительно равного диаметра.

Факторы целесообразности выбора

Современные отопительные системы представлены как на отечественном, так и на мировом рынке строительной индустрии в широком разнообразии. Однако, каждое из предложенных конструктивных решений целесообразно применять в некоторых конкретных случаях. Если рассматривать конкретно систему петли Тихельмана, ее установка является рациональным решением, если:

• у вас большой дом, организация отопления в котором предполагает монтаж большого количества батарей;
• существует возможность прокладки труб исключительно по периметру комнат;
• вы готовы потратить на организацию отопления в доме относительно большое количество финансов.

Выше подан традиционный минимальный перечень условий, в соответствии с которыми выбор в пользу «попутки» является рациональным и обоснованным. Таким образом, если работа циркулярного насоса определяется влиянием балансировки, а необходимости в прокладке трехтрубной системы с большими петлями отсутствует, именно попутная схема оптимальным образом будет функционировать в вашем доме.

Как рассчитать необходимый диаметр труб?

Естественно, в процессе проектирования схемы отопительной системы в конкретном архитектурном объекте необходимо определиться с тем, каковым должен быть диаметр труб в конструкции. В данном случае предполагается вычисление общих тепло-мощностных показателей. Это необходимо сделать в первую очередь, так как в противном случае монтаж отопления будет затруднен. Итак, в процессе определения диаметра труб мы высчитываем мощность конструкции. Необходимо заранее определить такие параметры:

• объем дома;
• разность температур внутри помещений и в окружающей среде;
• стандартный коэффициент по потерям тепла, который в свою очередь напрямую зависит от того, насколько утепленным является архитектурный объем в целом.

В отношении коэффициента существуют уже заранее определенные числа, которые зависят от степени теплоизоляции архитектурного объекта. Так, если присутствует минимальная теплоизоляция или она полностью отсутствует, то коэффициент равен 3 или 4. В случае облицовки здания кирпичом данный показатель варьируется в диапазоне от 2 до 2.9. При условии среднего уровня изоляции тепла в помещениях предлагается коэффициент со значением порядка 1.8. В завершении стоит сказать, что, если дом утеплен качественными строительными материалами, а также при условии, что был проведен монтаж стеклопакетов и современных дверей на всех входах в здание, коэффициент теплопотерь является минимальным – не более, чем 0.9.

После расчетов, описанных выше, необходимо определить с какой скоростью теплоноситель будет передвигаться по трубам. Традиционный диапазон значений данного параметра – от 0.36 до 0.7 метров в секунду. Специалисты называют эти рамки оптимальными. Как правило, диаметр труб в районе 26 миллиметров является наиболее подходящим как для обратной магистрали, так и для подающей. Для подключения радиаторов к системе специалисты рекомендуют использовать 16-тимилиметровые трубы.

Сколько воды должно быть в «петле»?

Вполне очевидно, что для грамотной организации отопления в доме необходимо знать конкретное количество теплоносителя, который будет заполнять и приводить в действие всю систему. Прежде, чем приступать к непосредственно к расчетам количества необходимой воды, нужно определить каковы теплопотери всего дома. Для этого необходимо знать такие параметры, как:

• разность температур в окружающей среде и внутри помещения;
• значение понижающего коэффициента;
• сопротивление теплопередачи.

Далее остается лишь воспользоваться формулой следующего типа: G = S * 1 / Ро * (Тв – Тн)к. Получив значение теплопотерь можно приступать к определению количества воды. Для этого используем такую формулу – Q = G/(c*(Т1-Т2)). Для ее применения понадобиться знать удельную теплоемкость воды, а также ее температуру как в обратной трубе, так и в подающей.

Доверьтесь современным технологиям

Ни для кого не секрет, что во времена эры современных технологий люди могут позволить машинам и программному обеспечению решать множество рутинных задач. Очевидно, что новичок в строительной сфере не в состоянии в полном объеме осуществить все необходимые расчеты, а также с нуля создать полноценный проект отопления в доме. К счастью, разработчики уже создали специальные программы, использование которых существенно упрощает дело проектирования и расчетов. Как правило, программное обеспечение для строительной сферы является достаточно дорогостоящим.» alt=»»>Между тем, многие компании предлагают бесплатные версии программ, которые обладают настолько ограниченным функционалом, чтобы пользователь ознакомился с основными возможностями продукта. Собственно, для проектирования отопления в загородном доме подобной бесплатной версии программного продукта может быть вполне достаточно.

Алгоритм работ

Для того, чтобы осуществить качественный монтаж системы в собственном доме, вам придется следовать определенной технологии. Так, сборка проводится в следующем порядке:

• установка котла;
• монтаж радиаторов;
• прокладка магистралей;
• монтаж циркуляционного насоса;
• установка расширительного бака, а также объектов группы безопасности.

В процессе монтажа системы не забывайте, что необходимо учитывать и специфику планировки каждого конкретного помещения. Следует учитывать насколько магистральные пути, которые так или иначе все равно необходимо прокладывать около двери, портят визуальный образ комнат. В хозяйственных помещениях скрывать трубы нет смысла, а в жилых комнатах трубу можно протянуть непосредственно под дверью.

</index>RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

Одна из интереснейших тем вВ теплотехнике — системы отопления сВ попутной двухтрубной подачей теплоносителя, именуемой вВ среде мастеров схемой Тихельмана. Устройство их действительно уникально: система практически не требует балансировки, отличается стабильностью работы, но при этом имеет иВ ряд недостатков.

Описание системы

В профессиональных кругах петля Тихельмана именуется двухтрубной системой отопления сВ попутным движением теплоносителя. Такое название полностью отражает суть иВ принцип работы, отличительные черты лучше всего видны на фоне двухтрубной системы сВ обратным движением теплоносителя, которая знакома практически всем.

Представим радиаторную сеть, развёрнутую вВ прямой ряд. При классической схеме тепловой узел расположен вВ начале этого ряда, от него вдоль всей сети следует две трубы для подачи горячего иВ возврата холодного теплоносителя соответственно. При этом каждый радиатор представляет собой своего рода шунт, поэтому, чем больше удаление нагревательного прибора от теплового узла, тем выше гидравлическое сопротивление вВ петле его подключения.

1 — Двухтрубная схема подключения радиаторов со встречным током теплоносителя в подаче и обратке; 2 — схема подключения Петля Тихельмана с попутным подключением

Если же мы ряд радиаторов свернём вВ кольцо, то оба его края будут примыкать кВ тепловому узлу. ВВ этом случае гораздо выгоднее сделать так, чтобы возвратный трубопровод направлял теплоноситель не обратно вВ котельную, аВ продолжал следовать далее по цепочке, то есть попутно подаче. Иными словами труба подачи следует от теплового узла иВ заканчивается на крайнем радиаторе, вВ свою очередь возвратный трубопровод берет свое начало от первого радиатора иВ направляется вВ котельную. Этот же принцип может быть реализован, даже если радиаторы расположены вВ пространстве линейно, просто от места врезки крайнего радиатора вВ обратку труба разворачивается чтобы вернуть охлажденный теплоноситель. При этом на определенном участке система отопления будет трёхтрубной, так петлю Тихельмана тоже иногда называют.

Петля Тихельмана с размещением радиаторов по периметру здания. От каждого радиатора общая длина труб подачи и обратки примерно одинакова. 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — труба подачи; 5 — труба обратки; 6 — циркуляционный насос; 7 — расширительный бакВ

Но зачем нужны такие сложности? Если внимательно изучить схему, то окажется, что сумма длин питающего иВ возвратного трубопровода для каждого радиатора одинакова. Отсюда вывод: гидравлическое сопротивление каждой отдельно взятой петли подключения эквивалентно остальным участкам, то есть система попросту не нуждается вВ балансировке.

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить кВ поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень В«прижатияВ» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход вВ месте подключения нескольких первых радиаторов можно сократить расход теплоносителя вВ них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока вВ них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы сВ более высокой производительностью, из-за чего при течении теплоносителя вВ отдельных узлах образуется ощутимый шум. ВВ целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10В при общей длине трубопроводного става свыше 70В м.

Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть вВ кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы иВ фронты остекления вВ пол. ВВ таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться вВ котельную, аВ поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат вВ принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.

Данные по гидравлике

Работа системы, устроенной по принципу петли Тихельмана, отличается высокой стабильностью. Сей факт наглядно демонстрируется данными гидравлического расчёта, однако для этого требуется соблюдение ряда монтажных правил.

Основным функциональным элементом такой системы остаётся гидравлический насос. Он создает давление на выходе, то есть на подаче, иВ разрежение на входе — обратке. Численно величина обоих значений снижается по мере удаления от насоса, причём падение напора происходит не линейно, оно описывается квадратичной величиной динамического напора. Эта закономерность прослеживается иВ для подающей ветки, иВ для возвратной, условно падение можно описать на примере трубопровода длиной 100В м:

Удаление от насоса в сторону движения теплоносителя (м)	Давление в подаче (% от номинального)	Разрежение в обратке (% от номинального)	Падение давления на радиаторе
10	90 %	5 %	95 %
20	75 %	20 %	95 %
30	55 %	35 %	90 %
50	45 %	40 %	85%
60	40 %	45 %	85 %
70	35 %	55 %	90 %
80	20 %	75 %	95 %
90	5 %	90 %	95 %

Это усреднённые данные, но даже по ним видно, что при кажущейся равномерности потери напора вВ середине радиаторной сети немного выше, нежели по краям. Действительно, за счёт пропорционального изменения давления иВ разрежения вВ каждом радиаторе поддерживается практически одинаковый перепад давлений вВ каждом нагревательном приборе, однако для корректной иВ стабильной работы петли Тихельмана следует соблюдать ряд правил, оВ которых речь пойдет дальше.

Обвязка котельной

Двухтрубная система сВ попутным движением теплоносителя может быть как открытой, так иВ закрытой. Как мы уже говорили, основным функционирующим элементом служит насос, поэтому его установки не избежать. На естественную циркуляцию не стоит рассчитывать даже при правильно организованной верхней разводке труб. Как мы уже говорили, типичная петля Тихельмана содержит 10В и более радиаторов, продавить такое плечо только гравитационным перемещением маловероятно.

На выходе подачи котла устанавливается традиционная В«тройкаВ» безопасности: автоматический воздухоотводчик, стравливающий клапан иВ манометр. Для открытых систем выход подачи должен быть организован вертикальным каналом до высоты образования уклона, вВ самой верхней точке устанавливается открытый расширительный бак. Далее труба подачи направляется непосредственно вВ разводящую сеть.

На обратке котла устанавливается один циркуляционный насос, производительность которого определяется гидравлическим сопротивлением всей системы. Непосредственно перед насосом располагается сетчатый фильтр, аВ сразу после насоса — тройник для подключения расширительного бака иВ манометр нижней точки. Также вВ этом месте выводится заправочный патрубок.

Запорная арматура котельной представлена полнопроходными шаровыми кранами, которые устанавливаются:

• по обе стороны от насоса
• на отводе расширительного бака
• на заправочном патрубке
• вВ точках подключения котла кВ магистрали

Дополнительно вВ котельной может быть установлена связывающая байпасная трубка, вВ разрыв которой монтируется электрический нормально закрытый клапан, срабатывающий при остановке циркуляции. Врезка байпаса должна осуществляться до циркуляционного насоса: байпас предназначен для защиты от температурного шока иВ шунтирует он теплообменник котла от магистрали, аВ не наоборот.

Система Тихельмана хороша также иВ тем, что при относительно высокой мощности радиаторной сети возможна работа от котла со встроенным комплексом гидротехнического оборудования. Однако при необходимости согласовать работу радиаторной сети иВ теплого пола каждое плечо системы оснащается собственным циркуляционным насосом. Если производительность вВ плечах существенно отличается, необходима установка гидрострелки.

Система трубопроводов

Как верхнюю, так иВ нижнюю разводку петли Тихельмана принято выполнять трубами PPR. Если требуется скрытая прокладка труб, рекомендуется использовать систему PEX сВ надвижными фитингами. Если прокладка труб выполняется вВ плотных основаниях, следует использовать теплоизоляционную оболочку.

Система отопления Тихельмана для одноэтажного дома выполняется крайне просто. Трубопровод подачи теплоносителя пролегает от теплового узла вдоль всей радиаторной сети. Номинальный условный проход трубы сохраняется вплоть до предпоследнего радиатора вВ ряду, после чего выполняется переход на диаметр подключения радиаторов, обычно это 20В мм полипропилен или 16В мм PEX. Трубопровод возвратного тока прокладывается вВ том же порядке, но навстречу подаче, то есть первый радиатор по направлению тока горячего теплоносителя подключается заниженным диаметром.

Если система Тихельмана устраивается на нескольких этажах, требуется монтаж вертикального стояка. Магистральная труба подачи следует до самой высокой точки, откуда выполняется ответвление для запитки верхнего этажа. После этого магистраль разворачивается вниз, на этом участке осуществляется врезка подачи для всех нижних этажей. Общий трубопровод возвратного тока выполняется по аналогии сВ двухтрубной системой со встречным движением теплоносителя, то есть попросту выполняет роль сборной магистрали.

Диаметр труб для петли Тихельмана рассчитывается по общим методикам теплотехнического расчёта, основанных на выборе оптимального значения Kvs магистральных труб. При этом желательно, чтобы по ходу движения теплоносителя не происходило ступенчатого занижения условного прохода, иначе естественная балансировка системы будет не столь качественной. ВВ системах сВ протяженностью разводящих трубопроводов до 120В м оптимальным считается условный проход магистральных труб не менее 270В мм², аВ для труб подключения радиаторов — порядка 130В мм².

Арматура радиаторов

Часто можно встретить мнение, что двухтрубная система отопления сВ попутным движением теплоносителя не нуждается вВ комплектации радиаторов регулировочной арматурой. Считается, что якобы этот факт нивелирует дополнительные затраты на дополнительные трубы иВ фитинги для них. Однако корректная работа радиаторов вВ таком случае вряд ли возможна.

Термостатические головки для радиаторов вВ системе Тихельмана должны быть установлены обязательно. Без них никак не выполнить индивидуальную настройку радиаторов вВ разных комнатах, что не очень комфортно при изменяющихся климатических условиях. Что до балансировочных клапанов (дросселей), то на этот счёт споры особенно жаркие. Как упоминалось выше, даже при попутном движении теплоносителя отмечается перепад давления на радиаторах. При грамотном расчёте системы это явление можно компенсировать, варьируя число секций вВ радиаторах разных зон. Тем не менее, если существует даже минимальный риск ошибки, лучше установить регулировочные клапаны хотя бы на нескольких первых радиаторах сВ каждого края.

Петля Тихельмана также может балансироваться статическими методами регулировки. Речь идёт оВ так называемом В«шайбованииВ». Если гидравлическим расчётом заранее определены коэффициенты местных сопротивлений, регулировочные клапаны могут быть заменены вставками, занижающими условный проход на определённую величину. Из простейших вариантов можно предложить самостоятельно изготовленные кольцевые уплотнения сВ разным внутренним диаметром, которые устанавливаются вВ местах резьбового подключения радиаторов.

Присоединяйтесь к нам на канале Яндекс.Дзен

ОбсудитьВ В /В В 2

Материалы по теме:

Материалы из сети:

Читайте также

Опасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответахВыгодное электрическое отопление тепловым насосом Electrolux VikingНовинка от Royal Thermo — панельные радиаторы из сталиЗамена радиаторов отопления вВ квартиреШесть причин теплопотерь вВ частном домеКак быстро прогреть дом или дачу кВ выходнымОбогреватели-картины: плюсы, минусы, особенностиПринципы правильного размещения иВ выбора размеров радиатора отопленияОсобенности установки твёрдотопливного котлаВакуумный солнечный коллектор — особенности эксплуатации

Специальные предложения

	Насос AQUARIO AJC-101	8В 720В рубКупить
	Теплоноситель Warme АВТ-ЭКО-30 (ВАРМЕ) 48кг	4В 041В рубКупить
	Теплоноситель Thermagent EKO -30 (Термагент) 45кг	6В 757.50В рубКупить
	Дифференциальный автоматический выключатель АД63 2 полюса, 16А, Тип AC, х-ка C, 30мА | код. 11473 | Schneider Electric	2В 730.90В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	3В 838.20В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 052В рубКупить
	Софтстартер PSR12-600-81 5,5кВт 400В (24В DC) | код. 1SFA896106R1100 | ABB	10В 608В рубКупить

Используемые источники:

• https://pechiexpert.ru/poputnaya-sistema-otopleniya-01/
• https://oventilyacii.ru/otoplenie/shema-sistemy-otopleniya-tihelmana.html
• http://jsnip.ru/vodosnabzheniya/poputnaja-sistema-otoplenija-shema.html
• https://www.rmnt.ru/story/heating/sistema-otoplenija-petlja-tixelmana-sxema-iraschet.1496724/
