Схемы отопительных систем с двумя и более котлами

RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

При построении автономного отопления дома важно правильно продумать иВ выполнить обвязку газовых, твёрдотопливных иВ электрических котлов. Давайте рассмотрим возможные схемы иВ элементы обвязки, поговорим оВ классических, аварийных иВ специфических контурах, аВ также обВ основном оборудовании этих схем.

Основные принципы выполнения обвязки котла любой конструкции — это безопасность иВ эффективность, аВ также максимальный ресурс всех элементов отопительной системы. Рассмотрим различные варианты организации отопления, чтобы при индивидуальном строительстве принять взвешенное иВ наиболее подходящее для конкретного случая решение.

Подсоединение котла кВ источникам питания

Если котёл работает наВ газовом топливе, то кВ нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление отВ баллонов, нужно заключить договор аренды сВ Газтехнадзором, аВ монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные сВ газом, потенциально опасны иВ это неВ тот момент, когда стоит экономить иВ выполнять работу своими руками.

В 1.В Подача отопления. 2.В Горячая вода для бытовых нужд. 3.В Газ. 4.В Холодная вода к контуру ГВС. 5.В Обратка отопления

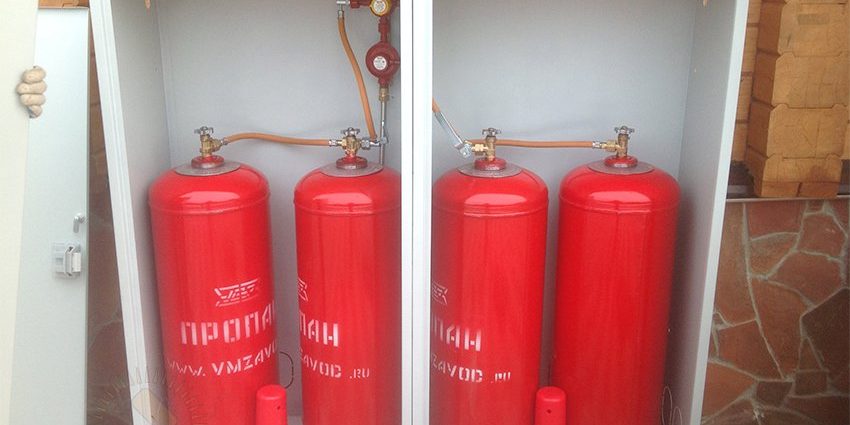

В При использовании баллонного газа обязательно используется редуктор, объединяющий группу баллонов

Электрокотёл нужно присоединить кВ сети. Котёл иВ клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой сВ сечением неВ меньше указанного вВ техническом паспорте кВ оборудованию.

Котёл наВ твёрдом топливе всегда автономен иВ требует только присоединения труб отопления иВ горячего водоснабжения. Подключения кВ электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Одно- иВ двухконтурные котлы

Одноконтурные котлы предназначены вВ первую очередь для отопления. Через них проходит только один контур, включающий автоматику, разводку труб иВ радиаторы. ВВ контур может быть включён иВ бойлер косвенного нагрева для подачи горячей воды вВ смесители рукомойников, душа иВ ванны. Мощность котла подбирается сВ соответствующим запасом по мощности. Целесообразность такого подключения вВ большинстве случаев несколько сомнительна, так как нарушает стабильность функционирования системы отопления внезапным отбором тепла. Проблему можно решить, оборудовав контур сложной системой управления, которая вВ некоторых моделях может идти вВ комплекте сВ котлом.

В Одноконтурный котёл сВ бойлером косвенного нагрева: 1.В Котел. 2.В Обвязка котла. 3.В Радиатор. 4.В Бойлер косвенного нагрева. 5.В Ввод холодной воды

В двухконтурном котле горячее водоснабжение, наряду сВ отоплением, входит вВ функции котла иВ составляет один из двух его контуров циркуляции. Более стабильная работа обеих систем осуществляется при работе котлов, оборудованных двумя отдельными теплообменниками для двух контуров. Особенность системы: отсутствие бака-накопителя горячей воды.

В Подключение двухконтурного котла: 1.В Котел. 2.В Обвязка котла отопления. 3.В Отопительный контур. 4.В Ввод холодной воды

Схема обвязки котла при естественной циркуляции

Естественная циркуляция основана на законах физики — температурном расширении теплоносителя иВ гравитации, поэтому обвязка котла неВ включает напорное оборудование.

Чтобы вода вВ контуре совершала непрерывное движение, нужно соблюсти несколько правил.

Котёл должен находиться вВ самой низкой точке дома, желательно вВ подвале или вВ специально оборудованном приямке.

Трубопровод от верхней точки кВ радиаторам отопления, иВ от них вВ В«обраткуВ» должен быть выполнен сВ уклоном неВ менее 0,5В° для снижения гидравлического сопротивления системы.

В Отопление с естественной циркуляцией. H — разница уровней линий подачи и обратки, определяет напор в контуре отопления

Диаметр труб разводки отопления должен обеспечивать скорость воды неВ ниже 0,1В м/с иВ неВ выше 0,25В м/с. Такие значения нужно принимать предварительно иВ проверять расчётом, исходя из разницы температур на входе иВ выходе (градиент) иВ разницы высоты по осям котла иВ радиаторов (неВ менее 0,5В м).

Гравитационные контуры котла могут быть открытого иВ закрытого типов. ВВ первом случае вВ самой высокой точке системы (на чердаке или крыше) устанавливают расширительный бак открытого типа, он же выступает вВ роли воздухоотводчика.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне сВ котлом. Так как закрытая система не имеет прямого контакта сВ атмосферой, она должна быть укомплектована группой безопасности (манометр, предохранительный клапан иВ воздухоотводчик). Располагается группа таким образом, чтобы воздушный клапан находился вВ наивысшей точке контура.

Системы сВ естественной циркуляцией являются независимыми от электропитания иВ наиболее распространены там, где электросети отсутствуют или работают ненадёжно.

Схема обвязки котла при принудительной циркуляции

Побудителем движения воды вВ контуре сВ принудительной циркуляцией является циркуляционный насос. Схемы также могут быть открытыми (с расширительным баком открытого типа) иВ закрытыми (с мембранным баком иВ группой безопасности).

Циркуляционный насос, как правило, устанавливают вВ месте, где температура воды имеет самое низкое значение — на её входе вВ котёл, иВ монтируют на тойВ же площадке. Выбор насоса осуществляется на основании расчёта отопления, показывающего необходимый расход теплоносителя, иВ характеристик котла. Регулирование расхода теплоносителя осуществляется на основании температуры обратной воды по импульсу от установленного на входе вВ котёл датчика.

В 1.В Котёл. 2.В Группа безопасности. 3.В Расширительный бак. 4.В Циркуляционный насос. 5.В Радиаторы отопления

Одно- иВ двухтрубная разводка системы отопления

Однотрубная система широко распространена вВ многоквартирных домах старой застройки. Температура воды от радиатора кВ радиатору постоянно понижается, что ведёт кВ неравномерному обеспечению теплом отдельных помещений. ВВ двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — В«обраткуВ». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

В 1.В Однотрубная схема разводки. 2.В Двухтрубная схема разводки

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении В«тёплого полаВ», лучшей схемой разводки является коллекторная. ВВ контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, иВ на В«обратке» — собирающий. Коллектор представляет собой отрезок трубы, вВ который врезаются отводы сВ вентилями для возможности регулирования отдельных групп.

В Коллекторная группа

В Пример подключения контура отопления и системы В«тёплый полВ» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться вВ разные стороны по всему дому. Такая схема вВ современных домах одна из наиболее распространённых иВ считается практичной.

Первично-вторичные кольца

Для котлов мощностью от 50В кВт или группы котлов, которые предназначены для отопления иВ горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви иВ быть высокотемпературными, или на обратной — иВ называться низкотемпературными.

Для того чтобы вВ системе не было гидравлических перекосов иВ для разделения контуров, между первичным иВ вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды иВ скорости потока (не выше 0,2В м/с) или как производная от мощности котла сВ учётом градиента температур (рекомендованное значение О”t — 10В В°С).

Формулы для расчётов:

• G — максимальный расход, м³/ч;
• w — скорость воды через поперечное сечение стрелки, м/с.

• Р — мощность котла, кВт;
• w — cкорость воды через поперечное сечение стрелки, м/с;
• О”t — градиент температур, В°С.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса вВ систему включается контур сВ естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй сВ помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают вВ контуры отопления через специальную трубу сВ запорным вентилем (перемычку между системами водоснабжения иВ отопления).

В заключение предлагаем посмотреть видео оВ правилах расчета однотрубной системы отопления частного дома.

Присоединяйтесь к нам на канале Яндекс.Дзен

Обсудить

Материалы по теме:

Материалы из сети:

Читайте также

Почему необходимо тепловизионное обследование дома или коттеджаСистемы отопления сВ теплонакопителямиКакой должна быть правильная топочнаяВыбираем самый экономичный способ отопления дома электричествомВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответах

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand	12В 857.30В рубКупить
	Дифференциальный автоматический выключатель АД63 2 полюса, 16А, Тип AC, х-ка C, 30мА | код. 11473 | Schneider Electric	2В 853.10В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric	1В 784.15В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric	1В 925.25В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	4В 009.95В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 103.80В рубКупить
	Переключатель 1-клавишный ЭТЮД, открытый монтаж, сосна | код. BA10-004D | Schneider Electric	246.55В рубКупить

Несколько объединенных в одну систему отопления котлов позволяют более гибко управлять работой обвязки без потери КПД, так как достаточно отключить одно или два устройства. Кроме этого, в случае поломки одного из них, система продолжает поднимать температуру в доме.

Виды подключения двух и более котлов

Использование большего количества одинаковых котлов требует особой схемы их подключения. Объединить их в одну систему можно:

1. Параллельно.
2. Каскадно или последовательно.
3. По схеме первично-вторичных колец.

Особенности параллельного подключения

Существуют следующие особенности:

1. Контуры подачи горячего теплоносителя обоих котлов присоединяются к одной линии. На этих контурах обязательно стоят группы безопасности и вентили. Последние могут перекрываться вручную или автоматически. Второй случай возможен только тогда, когда используются автоматика и сервоприводы.
2. Контуры обратки двух котлов отопления присоединяются к другой линии. На этих контурах также имеются вентили, которыми может управлять вышеупомянутая автоматика.
3. Циркуляционный насос расположен на обратной линии перед местом объединения труб обратки двух котлов.
4. Обе магистрали всегда присоединяются к гидроколлекторам. На одном из коллекторов находится расширительный бачок. При этом к концу трубы, к которой подключен бачок, присоединена труба подпитки. Конечно, на месте соединения стоят обратный клапан и запорный вентиль. Первый не позволяет горячему теплоносителю попадать в трубу подпитки.
5. От коллекторов отходят ветви к радиаторам, теплым полам, бойлеру косвенного нагрева. Каждая из них оснащена своим циркуляционным насосом и клапаном слива теплоносителя.

Использование такой схемы организации обвязки без автоматики является весьма проблематичным, поскольку надо вручную перекрывать вентили, размещенные на трубах подачи, и обратки одного котла. Если этого не делать, то теплоноситель будет двигаться через теплообменник выключенного котла. А это оборачивается:

1. дополнительным гидравлическим сопротивлением в водогрейном контуре аппарата;
2. увеличением «аппетита» циркуляционных насосов (они же должны преодолеть это сопротивление). Соответственно, растут расходы на электроэнергию;
3. потерями тепла на нагрев теплообменника выключенного котла.

Читайте также:  Обзор комбинированных котлов отопления для частного дома

Поэтому необходимо правильно устанавливать автоматику, которая будет отсекать выключенный аппарат от системы отопления.

Каскадное подсоединение котлов

Концепция каскадирования котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель настолько, насколько этого требует ситуация.

Каскадировать можно как котлы со ступенчатыми газовыми горелками, так и с модулируемыми. Последние, в отличие от первых, позволяют плавно менять мощность нагрева. Стоит добавить, что если котлы имеют более двух ступеней регулировки подачи газа, то третья и остальные ступени делают их производительность меньше. Поэтому лучше пользоваться агрегатами с модулируемой горелкой.

При каскадном подключении основная нагрузка ложится на один из двух или трех котлов. Дополнительные два или три устройства включаются только тогда, когда нужно.

Особенности этого подключения следующие:

1. Подводка и контроллеры выполнены так, что в каждом агрегате можно управлять циркуляцией теплоносителя. Это позволяет прекратить поток воды в отключенных котлах и избежать потерь тепла через их теплообменники или кожухи.
2. Присоединение линий подачи воды всех котлов к одной трубе, а линий возврата теплоносителя – ко второй. По сути, присоединение котлов к магистралям происходит параллельно. Благодаря такому подходу теплоноситель на входе каждого агрегата имеет одинаковую температуру. Также это позволяет избежать движения нагретой жидкости между отключенными контурами.

Плюсом параллельного подключения является предварительный нагрев теплообменника перед включением горелки. Правда, такое преимущество имеет место тогда, когда используются горелки, которые зажигают газ с задержкой после включения насоса. Такой нагрев минимизирует перепад температуры в котле и позволяет избежать образования конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла были выключены в течение длительного времени и успели остыть. Если же они недавно выключились, то движение теплоносителя перед включением горелки позволяет впитать остаточное тепло, которое сохранилось в топке.

Читайте также:  Виды котлов-утилизаторов

Обвязка котлов при каскадном подключении

Ее схема такова:

1. 2–3 пары труб, отходящих от 2–3 котлов.
2. Циркуляционные насосы, обратные и запорные клапаны. Они находятся на тех трубках, которые предназначены для возвращения теплоносителя в котел. Насосы могут не использоваться, если конструкция агрегата включает их.
3. Запорные краны на трубках подачи горячей воды.
4. 2 толстые трубы. Одна предназначена для подачи теплоносителя в сеть, другая – для возврата. К ним присоединены соответственные трубки, отходящие от котельных устройств.
5. Группа безопасности на магистрали подачи теплоносителя. Она состоит из термометра, гильзы поверочного термометра, термостата с ручной разблокировкой, манометра, прессостата с ручной разблокировкой, резервной заглушки.
6. Гидравлический разделитель низкого давления. Благодаря ему насосы могут создавать надлежащую циркуляцию теплоносителя через теплообменники их котлов независимо от того, каков расход отопительной системы.
7. Контуры отопительной сети с запорной арматурой и насосом на каждом из них.
8. Многоступенчатый каскадный контроллер. Его задача заключается в измерении показателей теплоносителя на выходе каскада (часто термодатчики стоят в зоне группы безопасности). На основе полученной информации контроллер определяет, нужно ли включать/отключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к обвязке работа котлов в каскаде невозможна, потому что они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в том кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, когда он включается, вода выходит из трубы подачи воды, попадая в первичный круг и меняя гидросопротивление в нем. В итоге появляется своеобразный барьер на пути движения теплоносителя.

Читайте также:  Устройство и особенности самодельного котла длительного горения

Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.

По этой причине не нужно использовать одну сложную автоматику для отключения котла. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.

В такую схему целесообразно включать не более 4 котлов. Использование дополнительных устройств нецелесообразно.

Универсальная комбинированная схема

Эта система имеет такую обвязку:

1. Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
2. Мембранный бак подключен к большому коллектору обратной линии.
3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
4. Группа безопасности установлена на коллекторе подачи теплоносителя.
5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.

Поделиться:

Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.

Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Галерея изображенийБойлер косвенного нагрева подключается к трем коммуникационным системам: к холодному водоснабжению, к отоплению и к ветке с горячей водойБойлер косвенного нагрева — экономное оборудование. Сам он не вырабатывает тепло, за подготовку горячей воды в нем отвечает теплоноситель, рекрутируемый из системы отопленияБойлер косвенного нагрева обеспечивает поставку горячей воды стабильной температуры в любое время суток. Однако из-за того, что горячее водоснабжение не используется ночью, в систему должен быть включен расширительный бак для ГВСПри достижении необходимой для ГВС температуры срабатывает датчик, который отдает команду на перекрытие теплоносителя. Он не будет поступать в бойлер, пока температура воды не понизится до предельных значенийПодключение бойлера к коммуникациямРабота водонагревателя в паре с котломПрименение в обвязке расширительного бачкаАвтоматика косвенного бойлера

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

• вход/выход для горячей воды из ГВС;
• подачу холодной воды в бак;
• коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Галерея изображенийСложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателяЕсли расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуациюЦиркуляционные и нагнетающие насосыГрязевик для очистки холодной водыРедуктор давления воды в водоснабженииОбратный клапан перед входом в бойлерПредохранительный клапан и мембранный бачокТрехходовое смесительное устройствоДвухходовый термостат контура отопленияДополнительный проточный теплообменник

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Единственное условие для оборудования схемы с приоритетом – мощный котел.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

• подготовить место установки (на полу или на стене);
• сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• встроить тройник и клапан сброса давления, закрепив соединения герметиком;
• прикрутить краны горячей (сверху) и холодной (снизу) воды;
• подключение к источнику электроэнергии, установить термостат и автоматику;
• выбрать режим нагрева;
• протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Выводы и полезное видео по теме

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по подключению техники:

Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии ниже.

Вы приобрели новый отопительный агрегат, намереваясь самостоятельно установить и подключить к теплосети частного дома. Монтаж и обвязка котла выполняется различными способами, зависящими от используемого энергоносителя, типа трубной разводки и наличия дополнительного оборудования:

• буферной емкости;
• бойлера косвенного нагрева;
• второго теплогенератора.

Чтобы помочь вам правильно обвязать котел с системой отопления своими руками, предлагаем рассмотреть существующие варианты подключения, затем выбрать подходящую схему.

Варианты обвязки газовых отопителей

К монтажу и подключению газовых котлов предъявляются строгие нормативные требования:

• высота потолков помещения топочной – не ниже 2 м, минимальный объем – 8 м³ при мощности оборудования до 60 кВт;
• в котельной нужна приточно-вытяжная вентиляция (трехкратный воздухообмен + дополнительный приток на горение), на кухне обязательно предусматривается форточка;
• перед креплением настенной модели теплогенератора деревянную конструкцию необходимо защитить листом металла;
• минимальная ширина прохода с лицевой стороны агрегата – 1 м, боковой проход – 60 см, отступ от стены до корпуса – 3 см;
• длина горизонтальной подводки к основному дымоходу – максимум 3 м, диаметр трубы равен или больше сечения выходного патрубка отопителя.

Примечание. Соблюдение указанных требований контролирует компания – поставщик газа, дающая разрешение на присоединение водогрейного аппарата к магистрали. При устройстве автономного отопления от газгольдера смонтированная система топливоподачи сдается в эксплуатацию соответствующей службе.

К обвязке газового котла с системой водяного отопления нет строгих требований, схема должна обеспечивать эффективную и безопасную работу агрегата. Правильность подсоединения к радиаторам либо теплым полам (ТП) в частном доме контролирующие службы не проверяют, ответственность целиком несет исполнитель работ.

Подключение настенного котла

Обвязать подвесную модель газового теплогенератора значительно проще, нежели напольную. Эти агрегаты представляют собой готовые котельные в миниатюре, укомплектованные необходимым оборудованием:

• циркуляционным насосом;
• расширительным баком;
• группой безопасности, состоящей из предохранительного клапана, манометра и автоматического поплавкового воздухоотводчика;
• двухконтурные версии оборудованы дополнительным либо совмещенным битермическим теплообменником, греющим воду на нужды ГВС.

Справка. Одноконтурные «настенники» зачастую оснащаются специальным патрубком для стыковки с нагревательным змеевиком накопительного бойлера. Установленный внутри корпуса электрический трехходовой клапан переключает режимы отопление/ГВС по команде контроллера, получающего сигналы термостата.

Для нормальной работы и удобства обслуживания настенного отопителя соблюдайте следующие правила:

1. Все коммуникации, подведенные к котлу, должны при необходимости быстро перекрываться. Решение: устанавливаем на входные и выходные (газовые, водяные) патрубки агрегата шаровые краны, как сделано на фото.
2. В обратную линию отопления врезаем фильтр – грязевик, предотвращающий попадание песка из системы внутрь теплогенератора. Элемент ставим горизонтально, «носиком» с пробкой вниз, в другом положении чистка сетки затруднена.
3. Аналогичный грязевик стоит применить на ветке холодного водоснабжения, подключаемой к двухконтурному аппарату.
4. В самой нижней точке отопительной сети ставим штуцер подпитки от водопровода. Перед врезкой в магистраль монтируем отсекающий кран и обратный клапан пружинного типа. Подробнее организация подпитки описывается в нашей пошаговой инструкции.

Коммуникации к теплогенератору можно провести любыми пластиковыми трубами – спаять из полипропилена, собрать из металлопластика или сшитого полиэтилена. Аварийный перегрев указанным трубопроводам не грозит. Выше представлена типовая схема обвязки газового двухконтурного котла с радиаторной сетью, ГВС и водопроводом.

Примечание. Все подвесные отопители – атмосферные, турбированные, конденсационные – рассчитаны на работу с системой закрытого типа. Для тепловой сети с естественной циркуляцией воды понадобится напольный энергонезависимый котел.

Одноконтурный агрегат обвязывается по аналогичной схеме, но без водопроводных коммуникаций. Подробнее о правильном подключении «настенника» рассказывается на видео.

В загородных коттеджах большой площади (свыше 200 м²) с 3—6 контурами отопления ставится гидрострелка либо собирается схема первичных/вторичных колец, описанная в конце настоящей публикации.

Стыковка с бойлером косвенного нагрева

Если настенный теплогенератор снабжен патрубком для подсоединения накопительного бака, то обвязка выполняется согласно предыдущей схеме, только добавляется 1 стык с шаровым краном. Поскольку в дешевых версиях котлов подобный штуцер (и переключающий клапан внутри) не предусмотрен, воспользуйтесь схемой, показанной ниже на чертеже.

Чтобы связать простой одноконтурный отопитель со стационарным бойлером ГВС, приобретите трехходовой электроклапан и механический термостат с погружным датчиком, вставляемым внутрь соответствующей гильзы бака. Как функционирует такое подключение:

1. Приоритет нагрева всегда находится на стороне бойлера. Пока термодатчик фиксирует недостаточно высокую температуру емкости (настраивается вручную), весь теплоноситель направляется в греющий змеевик.
2. Когда вода достигнет требуемой температуры, накладной датчик оповестит контроллер котла, а тот запустит сервопривод клапана и переключит поток теплоносителя на батареи либо контуры напольного обогрева.
3. По мере водоразбора из емкости или естественного остывания температура воды в баке снижается. Термоэлемент сигнализирует электронному блоку котла, клапан снова переводит теплоноситель на бойлер.

Справка. Теплогенератор, правильно подобранный по мощности, нагревает емкость ГВС за 15—25 минут. Горелка работает в максимальном режиме.

Схемы для напольного теплогенератора

Главное отличие обвязки стационарного котла от настенного заключается в добавлении вспомогательных элементов, которые отсутствуют в его конструкции изначально:

• циркуляционный насос – ставим на подачу или «обратку», разницы никакой нет;
• для беспроблемного снятия насоса по бокам предусматриваем 2 крана;
• расширительный мембранный бак подключаем к обратной линии, на подводке тоже устанавливаем отсекающую арматуру;
• сразу на выходе из отопителя монтируем отдельную группу безопасности без всяких кранов.

Остальные детали обвязки – краны, грязевики – применяем согласно схеме. Мы сразу решили показать подсоединение двухконтурного напольного агрегата, чтобы не делать несколько идентичных картинок.

Замечание. Существуют напольные котлы импортного производства (например, Protherm), оборудованные по образцу настенных аппаратов – расширительной емкостью, насосом, предохранительным клапаном и даже встроенным бойлером. Такие теплогенераторы обвязываются по аналогии с подвесными котлами и могут работать только в закрытой системе с избыточным давлением теплоносителя.

Простейшие напольные модели с механической газовой автоматикой не включаются в домовую электросеть и подсоединяются к гравитационной (самотечной) системе водяного отопления по похожей схеме. В чем разница:

• диаметр подключаемых магистралей – 40…50 мм (внутренний);
• трубы подводятся к агрегату с уклоном 3—5 мм на 1 метр длины;
• применяется расширительный бачок открытого типа, устанавливаемый в наивысшей точке – на подающем стояке;
• вспомогательный насос монтируется на байпасе вместе с грязевиком и запорной арматурой.

Ставить в открытую систему группу безопасности бессмысленно – избыточное давление в сети равно нулю, манометр ничего не покажет, а сбросной клапан никогда не сработает. Воздухоотводчик тоже бесполезен – пузыри уходят в атмосферу через расширительный резервуар в процессе заполнения.

Если необходимо подвязать к навесному агрегату контуры ТП и радиаторы, система делится на 2 ветки. К одной подключается распределительный коллектор теплых полов, ко второй – радиаторная сеть.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

1. Предотвращение перегрева и закипания ТТ-котла.
2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Примечание. Для агрегатов с чугунным теплообменником важна защита от температурного шока, ведущего к растрескиванию секций. Явление возникает в закрытой системе, когда из-за отключения света циркуляция воды останавливается. После подачи электроэнергии остывший теплоноситель резко охлаждает чугун, в результате образуются трещины.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Рекомендация. Мы не советуем обвязывать котлы на дровах пластиковыми трубами, по крайней мере, со стороны подачи. Лучше использовать медь, оцинкованную сталь или нержавейку.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

Примечание. Заводские теплоаккумуляторы зачастую комплектуются электрическими нагревателями – ТЭНами, поддерживающими температуру воды в верхней зоне емкости. Как сделать обвязку отопителя и емкости, смотрите на видео:

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Уточнение. Рекомендация не касается отопителей, оборудованных самодельным горелочным устройством, сжигающим дизель и отработанное масло, например, факельной горелкой Бабингтона. Здесь нужен индивидуальный подход.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Системы с двумя котлами

Если необходимо организовать нагрев теплоносителя в закрытой схеме от двух теплогенераторов, используйте принцип параллельного включения. Поясним алгоритм совместной работы двух котлов – электрического и твердотопливного (обвязка показана на рисунке):

1. Основным источником тепла выступает ТТ-котел, подключенный стандартным способом через трехходовой вентиль. Чтобы потоки не кольцевались в другом направлении, на каждой ветке установлен обратный клапан.
2. Когда закладка дров прогорает, воздух в доме начинает остывать. Падение температуры фиксирует комнатный термостат и запускает электрокотел с насосом.
3. Снижение температуры в подающей линии ТТ-котла до 50—55 °C заставляет накладной термостат вырубить циркуляционный насос твердотопливного контура.
4. После очередной загрузки дров труба подачи нагревается, термодатчик запускает насос и приоритет нагрева возвращается к твердотопливному агрегату. Комнатный терморегулятор больше не включает электрокотел, поскольку температура воздуха не падает.

Важный момент. Вышеописанный вариант обвязки можно применять для любой пары котлов. При монтаже настенного отопителя второй насос не ставится.

Два теплогенератора, например, газовый и электрический, легко обвязываются через теплоаккумулятор. Включение и остановку обоих котлов можно организовать различными способами – по температуре воды в баке, по времени через таймер. Обратные клапаны здесь не нужны.

Если необходимо состыковать 2—3 единицы теплосилового оборудования с несколькими отопительными контурами, лучше собрать схему первичных / вторичных колец. Принцип следующий: все источники тепла и потребители со своими насосами присоединяются к общему кольцу из трубы увеличенного диаметра Ø26…40 мм (в зависимости от числа веток). Циркуляцию внутри кольца обеспечивает отдельный насос.

В системе с естественным движением теплоносителя два котла тоже объединяются параллельно. Здесь важно выдержать уклоны труб Ø40…50 мм, а также избегать резких поворотов, используя колена под углом 45° либо отводы с больши́м радиусом изгиба.

Совет. Последовательное соединение 2 агрегатов имеет право на жизнь, но подобную обвязку лучше не использовать. Вода, прогретая в первом котле, пройдет сквозь холодный теплообменник второго и обязательно потеряет часть тепла.

Заключение

Описывая варианты обвязки котлов, мы перечислили простые методы, доступные для самостоятельного монтажа. Но помните: выбранную схему еще нужно привязать к вашим конкретным условиям. Где-то не хватает места для размещения оборудования или трубы смонтированы неудобно, у кого-то котел стоит впритык к буферной емкости. Поэтому перед сборкой рекомендуем проконсультироваться с толковым сантехником либо инженером – проектировщиком.

Используемые источники:

• https://www.rmnt.ru/story/heating/sxemy-obvjazki-kotla-otoplenija-pri-razlichnyx-vidax-tsirkuljatsii-iko.1185206/
• https://poluchi-teplo.ru/kotlyi/dr/dva-kotla-v-odnoy-sisteme-otopleniya.html
• https://sovet-ingenera.com/otoplenie/vodonagrevatel/sxema-obvyazki-bojlera-kosvennogo-nagreva.html
• https://otivent.com/obvjazka-kotla-svoimi-rukami
