Схемы однотрубной системы отопления в частном доме

Если вы решили избежать установки радиаторов внутри здания, есть несколько альтернативных способов обогрева:

• воздушные системы;
• водяное отопление,
• применение конвекторов;
• обогрев с помощью устройства трубопровода.

Воздушные системы

Вышеперечисленный вид нагревания может предстать:

• единичным обогревателем,
• целым комплексом.

Комплекс обеспечивает наличие теплоисточников и воздуховодов.

Это обусловлено поддержанием и оперативным обеспечением возрастания температурного режима, которые можно обеспечить данной методикой.

Представленный вид подачи тепла широко распространен:

• бытовой сектор (жилые квартиры, дачи, особняки),
• сфера промышленности (складские, заводские здания).

Непосредственным раздатчиком тепла является насос с внутренним гидравлическим блоком либо газовый генератор.

Аппарат выдает конкретное количество теплого воздуха, требуемое для нагревания здания, вследствие чего он распределяется по сети воздуховодов.  Подается на территорию через устройства, распределяющие воздух. Таким образом, происходит тепловое насыщение пространства.

Можно выделить следующие положительные характеристики метода:

• Удобный регулятор температуры внутри помещения.
• Отсутствие необходимой установки возле окон отопительных приборов (как следствие, отопления будет без батарей). Комната выглядит гармонично с эстетической точки зрения. Кроме того, предоставлен широкий простор реализации всевозможных решений дизайнера.
• Такая система зимой подает в комнаты тепло; летом работает, как кондиционер — на охлаждение.

Но этот принцип теплоснабжения имеет ряд изъянов:

• Если источником подачи тепла является газовый генератор, тогда весомый минус – затраты на энергетический ресурс. Этот факт гарантирует увеличение расходов при эксплуатации системы.
• Необходимость обогреть жилье потребует значительного количества воздуха. Это влечет за собой необходимость устанавливать широкогабаритные воздуховоды, которые зашиваются в пространство под потолком. Ситуация оборачивается тем, что уровень потолка приходится опускать на определенную высоту.
• Самым оптимальным считается классическое теплоснабжение, когда наверху прохладно, тепло внизу. Система воздушного обогрева устроена наоборот – пространство наверху отлично прогревается, нижнее пребывает в условиях холода.  Выход из ситуации – организовать от пола подачу теплого воздуха. Грамотная реализация деятельности системы достигает требуемых климатических условий.
• Пониженная инерция, приводящая к быстрому охлаждению пространства. Причиной является моментальное отключение приборов.

Воздушное отопление рационально применять внутри жилых помещений, где тепловым источником служит насос. Нерационально применять как основной теплопередатчик, поскольку он осуществляет нагревание в роли запасного источника.

Обогрев посредством теплых полов

Стоит заметить, схема отопления на сегодняшний день очень актуальна, достаточно востребована. Хотя широкое применение получила относительно недавно. Часто можно обойтись без радиаторов. Перед установкой необходимо определиться, оправдывает ли она себя. Поскольку отопительные котлы применяются довольно часто, рационально использовать метод обогрева посредством устройства теплого пола.

Данная схема – разводка труб, спрятанная под напольным покрытием. Комната прогревается за счет носителя тепла, распространяющегося по трубам. Они могут укладываться несколькими приемами, влияющими на эффективность работы системы при определенных условиях эксплуатации.

Монтаж теплого пола предполагает контуры трубопровода:

• конфигурация змейки (расположение зигзагом);
• конфигурация улиткой (такая укладка предполагает спиралевидное расположение труб).

Профессионалы в этом вопросе считают последнюю схему укладки, обеспечивающей оптимальный, высококачественный подогрев пола. При укладке труб важно соблюдать зазор между ними. Обычно его рассчитывают из соображений расчета мощности. Уменьшать зазор рекомендуется по мере приближения к окнам, повышать по достижении центра.

Прогревание зданий при схеме «теплый пол» предполагает разумное распределение температуры. Пол обогревается идентично по всей площади поверхности. Максимальное значение составляет 26°С, обеспечивая тем самым комфортное ощущение ногам. Под потолком градус значительно понижается, на уровне человеческого роста достигает примерно 22°С.

Коммуникации расположены под чистовым покрытием пола, а потому дизайнерам не придется ломать голову над оформлением интерьера.

Теплый пол выигрышный вариант в вопросах экономии расхода энергоресурсов, вследствие чего можно уберечь от финансовых растрат бюджет.  В большинстве случаев, если теплопотери дома не велики, можно обойтись без установки батарей отопления.

Варианты электрического отопления

Электроконвекторы считаются самым популярным прибором при данном способе согрева помещений. Главное преимущество — быстрое нагревание.

К тому же:

• они обладают легкой системой монтажа,
• ими комфортно пользоваться.

Принцип действия достаточно прост: теплообменник нагревает воду, подает в систему при помощи насоса.

Конвектор по своей сути это не что иное, как простой классический обогреватель. Стоит обратить внимание — он обеспечивает теплом лишь то пространство, внутри которого расположен. Поэтому важно произвести расчет мощности прибора для каждой отдельной комнаты.

Другие характеристики прибора, кроме мощности, важны не меньше. Например, размерность корпуса. Она влияет на скорость потоков воздуха, попадающего внутрь помещения. Высота около 50 см считается оптимальной.

Также такие конвекторы совершенно безопасны, поскольку их корпус не разогревается выше нормы в 45-65 °С. Еще они могут быть дополненными другими полезными устройствами – такими, как ионизатор или антифриз.

Отопление газовыми конвекторами

​Упомянутые выше приборы работают от подачи газа. Их положительные черты:

• бесшумность,
• выгодность.

Газовые конвекторы — идеальный выбор для установки в квартире или загородном доме. Прибор служит не только основным, и запасным настройщиком температурного режима (градус способен подниматься до отметки 38 °С).

Приведение системы в действие осуществляется природным, а также сжиженным углеводородным газом. Смена топлива происходит благодаря настройкам газового клапана.

Крепление прибора обычно производится на подоконную стену. В комплекте идет разводка труб, температурные датчики. Данное устройство значительно минимизирует потери тепла, что является важным преимуществом.

Недочет системы проявляется в устройстве пробоин в стенах для обеспечения дымоходных каналов.

Отопление трубами

Обустраивая отопительные системы для загородных коттеджей, трубы используют нечасто. Требуется, чтобы их длина была внушительной, а диаметр достигал размеров 60-100 мм (порой даже больше). Это обеспечит необходимый поток теплоотдачи. Сейчас система такая выглядит весьма абсурдно, но зато отопление без радиаторов.

Если принимается решение прокладки трубопровода вместо радиаторов, необходимы:

• котел отопления;
• трубы;
• бак расширения;
• перемычка.

Трубы устанавливают горизонтально. Перемычка служит соединительным элементом. Ее диаметр должен быть меньше диаметра трубы.

Как подобрать материал?

• Медные трубы – лучший вариант. Медь отлично служит при повышенных температурах, большом давлении.
• Металлопластиковые.
• Полипропиленовые. Популярный и очень актуальный монтажный материал на сегодняшний день, в случае, когда трубы армированы.
• Гофрированные трубы из нержавейки.
• Трубы из черного металла.
• Практически идеально подходят гравитационным обогревательным системам.

Вывод

Эффективность определенного принципа теплоснабжения зависит от грамотного расчета мощностей оборудования, исходя из соотношения площадей помещений, правильного подбора материалов и закупки топлива. При желании можно обойтись без радиаторов. Перед этим желательно сделать грамотные теплорасчеты.

Теги: конвектор, отопление, радиаторы отопления, теплый пол

<index>

Большинство старых домов в нашей стране оборудованы однотрубной системой отопления. На данный момент можно назвать это пережитком, все еще пользующимся большой популярностью. Рассмотрим данную схему более подробно.

Схема работы

Что представляет собой однотрубная система отопления частного дома? Ее можно сравнить с замкнутым кольцом, куда вмонтирован нагревательный котел – основной отопительный элемент. Котел может работать на различных видах топлива, его вид и тип зависит от предпочтений хозяина дома. Само кольцо представляет собой трубу с определенным диаметром и длиной. В трубу последовательно врезаются радиаторы или регистры.

Самые важные составляющие идеально работающей системы отопления – температура, скорость движения и давление теплоносителя. Добиться правильного сочетания этих параметров при проектировании и монтаже – главная задача. И она не так проста, как кажется. Поэтому, прежде чем решиться на монтаж отопления своими руками, необходимо взвесить все «за» и «против» и при сомнениях обратиться к профессионалам.

Аксессуары

Для удобства использования однотрубная система отопления может дополняться радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами или шаровыми кранами. Это дополнительное оборудование дает возможность сбалансировать работу отопления, и при необходимости понижать общую теплоотдачу. Аксессуары вполне реально установить своими руками.

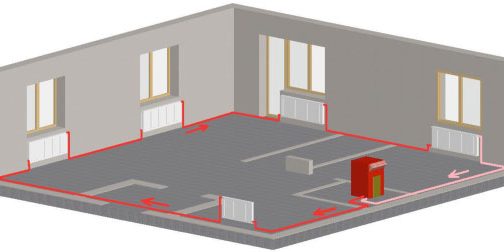

Отопление с горизонтальной установкой для одноэтажного дома

В доме с одним этажом, как правило, монтируется схема однотрубной системы отопления горизонтального типа. Все отопительные приборы на этаже включены последовательно.

Система с горизонтальной подводкой.

Если насос для движения теплоносителя не используется, то горизонтальная магистраль труб прокладывается обязательно с небольшим уклоном для использования естественных физических законов перемещения жидкостей в трубах. Минусом здесь можно назвать то, что не всегда удается добиться эстетической красоты при установке труб с уклоном. Но зато система без насоса позволяет оставаться независимым от электричества и не бояться охлаждения дома при его отсутствии.

Одним из видов горизонтальной установки отопления является специфическая схема «Ленинградка». В ней прокладка труб осуществляется над поверхностью пола или в самой конструкции пола. Обязательно устанавливается теплоизоляция.

Отопление с вертикальной установкой для многоэтажного дома

Такая схема предполагает расположение труб вертикально, путем монтажа стояков, подводящих тепло к радиаторам. В этом случае последовательно подключаются отопительные приборы, установленные на разных этажах здания.

Вертикальная система.

Здесь используется естественная циркуляция воды при отсутствии циркуляционного насоса. Горячая вода по стояку из котла подается в верхнюю точку, проходит в магистраль подачи, нагревательные приборы, перемещается по подающим стоякам, отдавая тепло в радиаторы.

Преимущества

Однотрубная система отопления одноэтажного дома имеет перед двухтрубной ряд преимуществ. В частности, однотрубная схема дает возможность охватить весь периметр по внутренней части дома одним замкнутым кольцом, ведь только одна труба идет от котла. Помимо экономичности, наличие одной трубы имеет следующие положительные моменты:

• Проектировать систему отопления с одной трубой можно независимо от планировки помещения и с минимальным расходом материалов;
• Трубы монтируются в непосредственной близости к полу или прячутся под пол, что позволяет скрыть всю инженерную конструкцию и проектировать интерьер без учета открытых глазу коммуникаций;
• В однотрубное отопление встраивается любое оборудование по желанию хозяина – полотенцесушители, радиаторы, насосы, аксессуары;
• Легко поддается регулированию температура теплоносителя, а, значит, и более гибкой становится процедура создания максимального температурного комфорта в доме;

Сложности в эксплуатации

В процессе эксплуатации редко удается добиться необходимой для максимальной теплоотдачи скорости теплоносителя и его давления. Для организации надежной и правильной работы устанавливается коллектор разгона. Система вертикального отопления в многоэтажном доме не имеет таких сложностей, и, соответственно, может функционировать с полной отдачей и без монтажа насоса, позволяя создать необходимое естественное давление за счет высоты. Несмотря на то, что системы без насоса вполне имеют право на существование, рекомендуется все же предусматривать насос в цепочке однотрубной горизонтальной системы отопления.

Коллектор разгона.

Коллектор разгона выполняет свою основную задачу – разгоняет нагретый теплоноситель для распределения по трубам и радиаторам и непрерывно поддерживает такой разгон. Эффективность работы зависит от высоты расположения верхней части коллектора, высота петли разгонного коллектора должна быть больше 2.2 м. При такой высоте обеспечивается достаточная скорость движения теплоносителя и бесшумность работы.

Минусы

Выбирая однотрубный тип отопления, следует иметь в виду ряд его недостатков, а именно:

Последовательное соединение радиаторов

Она не дает возможности проводить индивидуальную регулировку интенсивности нагрева радиатора так, чтобы это не отражалось на остальных приборах.

Таким образом, нет возможности корректировать температуру в отдельных частях дома в зависимости от внешних погодных условий, а также устанавливать наиболее комфортные условия для каждого из проживающих в доме.

Высокие температуры

Однотрубное отопление нуждается в более высоких показателях температуры при эксплуатации, что ведет к усиленному выкипанию теплоносителя и необходимости контроля уровня воды и ее регулярного долива.

При использовании в однотрубной системе воды в качестве теплоносителя обязательно устанавливают расширительную емкость под крышей дома.

Необходимость установки насоса

При большой длине трубы может не хватить естественной скорости движения теплоносителя, установка насоса влечет за собой повышение эксплуатационных расходов.

Следует помнить, что теплоноситель последовательно проходит через все отопительные приборы, теряя в каждом часть температуры, разница температуры в первом и последнем радиаторах может различаться в 2 раза. Для выравнивания температурного режима в последних радиаторах увеличивают число секций.

</index>

Гляньте это:

Что из себя представляет система отопления ленинградка для двухэтажного домаЧто нужно знать, чтобы делать систему отопления домаДля чего ставят балансировочный клапан для системы отопленияСхема парового отопления в частном доме

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Независимость системы отопления от вспомогательных элементов системы является, несомненно, главным фактором в данном вопросе. С точки зрения функциональности, самотечные (гравитационные) системы отопления считаются самыми неприхотливыми в эксплуатации. Главный фактор неприхотливости заключается в самом принципе функционирования гравитационных систем отопления.

Самым распространенным вариантом таких систем является вариант с использованием стальных труб в качестве подающей и обратной магистрали. Эффект циркуляции теплоносителя получает свое начало в отопительном котле (твердотопливный, твердотопливный с возможностью присоединения газовой горелки и АОГВ). Отличить котел, способный работать в самотечных системах можно по диаметру присоединительных патрубков. В зависимости от мощности котла этот диаметр варьируется от 32 до 50. В пересчете на дюймовую систему измерений эти размеры эквивалентны 1 1/4 дюйма до 2 дюймов. Единственным исключением из правил является линейка электрокотлов, массово выпускаемая нашими отечественными производителями, имеющие диаметр патрубков подачи и обратки диаметром 1 дюйм (25). Это объясняется небольшой мощностью котла, до 6кВт. Отчасти это продиктовано и минимизацией последующих расходов для присоединения циркуляционного насоса, с последующим переходом на диаметр труб, облегчающих монтаж самой системы отопления (25, 32, в стандарте пластиковых труб). Стандарт металлических труб и стандарт пластиковых отличаются. Об это подробно описано в соответствующей статье.

Мощность, с которой котел отопления способен «продавить» систему, то есть обеспечить циркуляцию теплоносителя, напрямую зависит от мощности и объема теплообменника внутри твердотопливного котла (водяная рубашка), а в случае электрокотла, выполненного в виде трубы – от объема этого котла. Следует также учитывать, что максимально эффективной является та форма теплообменника, в которой нагретый теплоноситель имеет запас хода по вертикальному участку котла. В некоторых случаях для увеличения конвективной способности (мощности) самотечной системы монтируют так называемый разгонный стояк. В этом случае непосредственно после котла, при благоприятных условиях для монтажа (вертикальное расположение подающего патрубка) производят монтаж трубы, которая уже под потолком переходит в горизонтальное положение и проходит по периметру здания.

Много споров вызывает то, какой уклон должен быть у труб при монтаже самотечной системы отопления. Уклон варьируется на усмотрение монтажника, чем больше уклон, тем легче теплоносителю пройти всю систему с минимальными потерями. Но один фактор должен быть соблюден – уклон, пусть он будет минимальный, в пределах миллиметра по высоте на метр по горизонтали, но должен быть. И категорическое отсутствие контруклона.

Это связано с тем, что помимо обеспечения вспомогательной помощи в циркуляции, уклон позволяет удалить воздух из системы, который очень негативно влияет на саму циркуляцию.

Использование стальных труб в системах самотечного отопления продиктовано распространенностью самих труб, широким спектром возможностей по их соединению, долгим сроком службы, а также их способностью отдавать тепло на протяжении всего периметра дома.

Громоздкость в интерьере напрямую зависит от мастерства монтажника, а также и от планировки самого дома. В зависимости от взаимного расположения входных дверей, их количества, размеров окон и расстоянием между верхним краем окна и потолком – и выбирается наиболее оптимальный вариант для монтажа системы.

В отдельных случаях вместо электросварки используется вариант резьбового соединения отдельных элементов, но такая работа занимает больше времени, чем при использовании сварки. При благоприятном стечении факторов самотечная система отопления очень лаконично вписывается в общий интерьер дома. Как правило, для достижения такого результата, вариант использования самотечной (гравитационной) системы закладывается еще на этапе проектирования.

Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную атмосферу в жилище. Обеспечить его может однотрубная система отопления. Она не всегда популярна, но при правильном монтаже эффективна, и может работать длительное время без дополнительной настройки.

Преимущества и недостатки отопления с одной трубой

Однотрубное отопление (так же называемое “ленинградка”) характеризуется подачей жидкости в радиаторы и отводом ее из них последовательно.

Оно имеет такие плюсы:

• сокращение времени и снижение трудоемкости монтажа;
• магистраль можно спрятать в стенах, что улучшает эстетические свойства помещения;
• есть возможность организации самотечного движения теплоносителя в сооружениях на 2-3 этажа;
• сравнительная дешевизна прокладки труб;
• если система закрытая, то ее регулировка осуществляется автоматически, посредством термостатических вентилей радиаторов.

Однако, для ленинградки характерны такие минусы:

• по мере продвижения жидкости к дальним батареям она остывает, поэтому в конце контур не обеспечивает требуемый обогрев помещения;
• гидравлическая нестабильность (при перекрытии вентиля на одном радиаторе другие начнут перегреваться, что создаст неприятный микроклимат в комнатах);
• для хорошего передвижения воды при закрытом типе системы требуется установка полнопроходной арматуры на ответвлениях;
• однотрубная конструкция с вертикальной разводкой стоит дороже, чем двухтрубная;
• балансировка системы непростая.

Если конструкция самотечная, то необходимо обеспечить большой диаметр труб. Причем они прокладываются с определенным уклоном – до 5 мм на 1 погонный метр.

Отличие однотрубной и двухтрубной систем отопления

Отличия отопления в одну трубу следующие:

1. Теплоноситель к батареям поступает последовательно, так как все они связаны между собой одной трубой.
2. Однотрубная система является более дорогой в монтаже, за счет большого диаметра труб.
3. Может использоваться для сравнительно небольших сооружений.

Благодаря наличию современной запорной арматуры есть возможность автоматической регулировки работы однотрубной системы, поэтому ее эффективность увеличивается.

Составляющие части и принцип действия

Однотрубные системы отопления частного дома состоят из таких элементов:

• котел;
• трубопровод, по которому передвигается нагретая и холодная жидкость;
• запорная и регулирующая арматура;
• расширительная емкость;
• циркуляционный насос (при необходимости);
• соединительные детали;
• блок безопасности;
• радиаторы или батареи.

Принцип функционирования ленинградки прост: нагретый теплоноситель, поступающий в систему от котла, достигает первого радиатора, где тройником разделяется на несколько потоков. Большее количество жидкости течет по магистрали, а остальное остается в радиаторе. После отдачи тепла его стенкам (температура воды падает на 10-15 градусов), теплоноситель возвращается в общий коллектор посредством выходящего патрубка.

Смешиваясь, вода остывает на 1,5 градуса и перетекает в следующий радиатор. В конце контура остывшая жидкость направляется в котел, где снова нагревается. Последняя батарея получает уже не такой горячий теплоноситель, поэтому прогрев помещение осуществляется неравномерно. Чтобы устранить этот недостаток, можно в конце контура установить более мощную батарею, увеличить производительность циркуляционного насоса или диаметр трубы.

Варианты схем устройства однотрубного отопления

Перед монтажом отопительной системы, нужно определиться, какой ее тип подойдет в каждом конкретном случае.

Системы с естественной и принудительной циркуляцией

Каждая система обладает своими особенностями:

1. Естественная. Передвижение жидкости по контуру осуществляется благодаря физическим законам без применения дополнительного оборудования. Для хорошей работы в одноэтажном здании система дополнительно оснащается разгонным коллектором.
2. Принудительная. Для эффективной ее функциональности требуется насос, приводящий жидкость внутри контура в движение. Преимуществом является беспроблемное преодоление гидравлического сопротивления, равномерное прогревание по все системе, возможность использования сложных схем разводки труб. Использовать этот вариант можно в двухэтажных домах.

Выбор типа циркуляции теплоносителя зависит от особенностей конструкции и размеров сооружения.

Открытая и закрытая отопительная система

Расширительная емкость открытого типа устанавливается на самой высокой точке системы и представляет собой бак, в который выходит лишняя часть теплоносителя при его увеличении его объема. Так как вода испаряется, то периодически жидкость доливают избежание закипания котла. Кроме того, в воду попадает кислород, что увеличивает риск развития коррозии.

При обустройстве закрытой ленинградки применяется мембранная емкость, отличающаяся высокой герметичностью. При увеличении объема жидкости мембрана просто выгибается в сторону воздушной полости. При охлаждении теплоносителя гидравлическое давление снижается, и приспособление возвращается на место. Тут, вместо воды разрешено использовать другие жидкости (антифриз, масло).

Такую систему нужно оснащать группой безопасности, так как небольшое избыточное давление все-таки остается.

Верхняя и нижняя разводки

При обустройстве однотрубного отопления схему и порядок монтажа определяет тип разводки труб:

1. Верхняя. В этом случае жидкость по стояку поднимается вверх и поступает непосредственно к радиатору. Чаще всего циркуляция при этом естественная. Для эффективной функциональности магистраль нужно укладывать под определенным углом наклона (3-5 градусов). Единственный недостаток конструкции — применение труб большого диаметра.
2. Нижняя. Подающий стояк в этой схеме отсутствует. Труба, по которой жидкость поступает в радиаторы, тоже должна быть монтирована под правильным уклоном.

Нижняя разводка ленинградки используется чаще, так как смонтировать ее проще. Но тут обязательной является принудительная циркуляция.

Вертикальная и горизонтальная

Вертикальная конструкция чаще всего применяется в многоэтажных сооружениях. Жидкость в этом случае подается на верхний этаж, откуда распределяется по трубам, спускаясь вниз. Горизонтальная схема приемлема только для одноэтажного дома. В ней радиаторы подключаются последовательно.

Гидравлический расчет

Продумывая схему однотрубной системы отопления, нужно учитывать потери на всех узлах конструкции. На них влияет диаметр труб, разница температур обратки и подачи, скорость передвижения жидкости, наличие поворотов, плотности воды.

Гидравлический расчет непростой и осуществляется по специальным формулам.

Какой котел лучше выбрать

Лучшим вариантом для однотрубной ленинградской системы считается газовый котел. Несмотря на то, что устанавливать его должны специализированные службы, он имеет небольшие размеры, оснащен автоматикой, а топливо является одним из самых дешевых. Есть и другие варианты:

Тип оборудования	Характеристика
Дровяной	Он имеет большие габариты, требует отдельного помещения для монтажа. Топливо нужно периодически загружать вручную
Угольный	Имеет такие же характеристики, что и предыдущий тип. Помимо этого, существует проблема утилизации золы. Но уголь прогорает длительное время, поэтому часто загружать его не придется
Пеллетный	Обладает высоким КПД (до 90%), имеет небольшие размеры, практически не образует сажи. Топливо экологически чистое, поэтому не очень дешевое. Бункер загружают раз в несколько дней
Жидкотопливный	Аппарат экономный, автоматический, но дорогостоящий в обслуживании. Тут требуется дополнительная установка цистерна или трубопровода с топливом
Электрический	Этот вид энергии дорогой, но не требует обустройства дымовой трубы, компактный. Недостатком считается перерыв в работе при отсутствии электропитания

Также нужно обращать внимание на направление перемещения теплоносителя.

Какие трубы лучше использовать

При обустройстве однотрубной системы сегодня чаще применяются металлопластиковые трубы. Они легко гнутся, имеют небольшую стоимость, просты в монтаже, который осуществляется самостоятельно. Такое изделие легко режется, а соединяются элементы при помощи фитингов, которые закручиваются разводным ключом. Долговечными считаются трубы из меди, но для их соединения требуется паяльник. Стальные изделия являются дорогими, так как для их укладки нужна сварка.

Полиэтиленовые трубы имеют самую большую цену. Для соединения частей требуется специальный паяльник, для работы с которым нужны определенные навыки. Внутренний диаметр изделий составляет не менее 3 см.

Как выбрать радиаторы

Выбор радиаторов зависит от финансовых возможностей хозяина. Они бывают стальными, чугунными, алюминиевыми, биметаллическими. Самым дешевым считается первый вариант, но тут нужно учитывать, что материал изготовления батарей и труб должен быть одинаковым. В противном случае придется покупать переходники.

В многоквартирных домах не стоит устанавливать панельные или стальные радиаторы, так как могут не выдержать гидроударов и перепадов давления.

Выбор насоса

Циркуляционный прибор должен подключаться к сети 220 В. Для одноэтажного дома не обязательно покупать устройство большой мощности. Важно обращать внимание на такие параметры: производительность (количество перемещенной воды за единицу времени) и создаваемый напор.

Для частного дома чаще подходит насос с мокрым ротором.

Выбор распределительного коллектора

Он определяется количеством веток отопительной системы, причем все контуры становятся независимыми друг от друга. Тут же учитывается форма и место подключения коллектора. Если веток не больше 2х, то эта деталь может не потребоваться вовсе. Разводка осуществляется при помощи тройников.

Расширительный бак и группа безопасности

Емкость необходима для компенсации избыточного давления, возникающего при расширении нагретой жидкости. Она бывает:

1. Открытой. Устройство предназначено для систем с естественной циркуляцией. Располагать его следует в самой высокой точке конструкции. Форма изделия овальная или прямоугольная, а изготавливается оно из пластика, чистового металла. Кроме регулировки давления в системе, бак такого типа дает возможность восполнить количество теплоносителя при его утечке.
2. Закрытой. Емкость используется в открытых и закрытых отопительных системах вне зависимости от типа циркуляции теплоносителя. Она увеличивает срок эксплуатации контура, так как риск появления коррозии внутри труб или радиаторов минимален. Так как бак является полностью герметичным, то для сброса воздуха применяются автоматические или ручные клапаны.
3. Мембранной. Полностью автоматизированное современное устройство. Для его установки не требуется дополнительное помещение или поиски наивысшей точки. Изделие помещается в корпус котла.

Группа безопасности — набор устройств, которые служат для устранения избыточного давления в отопительной системе. Оно, в свою очередь, приводит к разрывам труб, поломке запорной арматуры и других элементов конструкции. В состав группы безопасности входит манометр, автоматический отводчик воздуха и предохранительный клапан.

При выборе нужно обращать внимание на то, что клапан и манометр рассчитаны на определенное рабочее давление, которое не должно быть превышено.

Частые ошибки при выборе компонентов

Самой главной ошибкой мастера является попытка обустроить однотрубную отопительную систему в доме, площадь которого превышает 100 м.кв. Если установить на один контур слишком много радиаторов, он не будет эффективно работать. Еще одна ошибка — выбор котла с неравноценным КПД. Если он слишком низкий, то в здании будет холодно, если высокий, то потребление топлива увеличится.

Ошибкой считается подключение батарей посредством уголков и при отсутствии перемычек. Если сделать так, то прогрев помещения будет неравномерный, а при поломке одного радиатора придется останавливать всю систему.

При выборе слишком большого диаметра трубы контур будет работать неэффективно.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

• разводные ключи;
• сварочный или паяльный аппарат;
• перфоратор или электродрель;
• напильник.

Еще потребуются такие расходные материалы:

• радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
• трубы, крепления, отводы, тройники;
• трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

• Перед котлом минимальное расстояние составляет 1 м;
• От боковой или задней стены — 0,7 м;
• До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

• диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
• боковым (чаще применяется при верхней разводке труб);
• нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Отзывы

Отклики пользователей о работе однотрубной системы разные. Владельцы небольших домов отмечают только положительные стороны использования такой конструкции. Хотя при использовании открытых расширительных емкостей или естественной циркуляции жидкости тоже возникают некоторые проблемы. Однако, правильно смонтированная и настроенная система работает без нарушений.

Можно ли сделать отопление одной трубой, пропустив ее по всему дому?Дмитрий Белкин

Вопрос

Хочу сделать отопление. Пустить одну трубу по контуру дома под подоконником. Диаметр 50 мм. Без батарей. Котел настенный газовый двухконтурный. Дом деревянный, обшит пенофолом и железным сайдингом. Можно ли так?

Вопрос задан 17.09.2011

Ответ

Автор: Дмитрий Белкин

Уважаемый читатель!

Конечно можно! Но не нужно. То, что вы планируете сделать — пережитки Советского союза, где никто не экономил газ и не заботился о комфорте и уюте.

Согласитесь, наверное радиаторы выдумали не только для красоты! Зачем-то делают алюминиевые радиаторы, исследуют их свойства, проектируют хитрые каналы для подогрева воздуха…

Это делается для того, чтобы повысить КПД системы отопления, а сделать это можно, понижая температуру теплоносителя, уменьшая диаметры подводящих труб, на сколько это возможно и увеличивая теплоотдачу радиаторов.

Трубу же вам придется раскалять до 95 градусов. На ней будет гореть пыль, а греть она все равно будет неэффективно. Кроме того, увеличится количество воды в системе, что тоже не комильфо.

Так что будет именно «безпантово», как и написано в первом комментарии, появившемся до моего ответа.

Но варить радиаторы самому я тоже не советую. Хотя … дело вкуса.

Внимание!Вся информация в текущем ответе актуальна (проверил)! Есть более современная статья специально про радиаторы. Вы можете также ознакомиться и с ней.</dd></dl>Ответ подправлен 18.09.2015Используемые источники:

• https://eurosantehnik.ru/otoplenie-chastnogo-doma-bez-radiatorov.html
• https://x-teplo.ru/otoplenie/sistemy/odnotrubnaya-sistema-otopleniya-chastnogo-doma.html
• https://vseoteple.ru/samotechnoe-otoplenie-iz-metallicheskih-trub/
• https://trubarik.ru/montazh/odnotrubnaya-sistema-otopleniya-chastnogo-doma
• https://belkin-labs.ru/faqs/298/
