Собственная дача или коттедж, как и любое жилое строение, должен предоставлять своим жильцам максимум удобств, т. е. без подвода водопровода обойтись не получится. Поэтому водоснабжение частного дома из скважины должно быть спроектировано с учетом всех точек водозабора не только в здании, но и на придомовой территории, на которой могут находиться: баня, летняя кухня и кран для полива огорода.
Чтобы правильно развести водопровод от скважины, понадобится для начала оборудовать сам источник, сделать кессон, установить насос, прокопать траншею и проложить в ней трубопровод. В самом доме необходимо будет смонтировать систему водоподготовки, установить бойлер и развести трубы.
Подвести водообеспечение самостоятельно – дело довольно непростое, тем не менее, если действовать последовательно и по четкой схеме, разводка окажется вполне выполнимой.
Основные компоненты водопровода:
- Источник водозабора (песчаный или артезианский – зависит от глубины залегания водоносного слоя).
- Насос – погружной или поверхностный.
- Накопительный резервуар (500 л на семью из 3 человек).
- Оборудование (фильтры грубой и тонкой очистки).
- Бойлер.

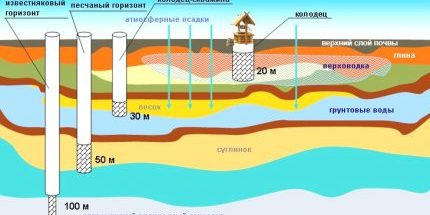

Устройство источника: выбираем самый лучший
Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.
Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.
Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.
Если вы планируете круглогодично проживать в своем доме и сделать водопровод от скважины, в таком случае – артезианка будет идеальным выбором.
Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.
Как завести воду в дом
Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.
Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.
Зимний вариант. Если зимы в вашем регионе очень холодные, нужно теплоизолировать ввод воды в дом.
Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.
Правила прокладки труб
Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.
Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.
Устройство водопровода из источника под домом
Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.
Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.
Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.
Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.
Последовательное соединение водозаборных точек
Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.
Параллельное соединение водозаборных точек
Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.
Размещение водопроводного оборудования
Насос, накопительный бак и система фильтров монтируются, обычно в подвале, неподалеку от точки ввода трубопровода.
Система водоподготовки комплектуется следующими компонентами:
- Фильтр грубой и тонкой очистки.
- Фильтр обратного осмоса.
- Система снижения концентрации железа.
- Оборудование по минерализации.
- Система смягчения воды.
Разводка водопровода своими руками по схеме
Разберем пошагово устройство водопровода на примере коллекторного способа подключения:
- После накопительного бака устанавливается запорный клапан, за ним монтируется тройник.
- В тройнике поток воды разделяется на два направления — на систему фильтрации и для прочих нужд, которым очищенная жидкость не нужна (полив огорода, мытье автомобиля, стиральная машина).
- Вода подводится к фильтру глубокой очистки.
- Потом монтируется тройник, от которого запитывается линия холодной и горячей воды. Она идет в нагреватель, а после него распределяется.
Правила прокладки труб в доме
При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.
Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:
- для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
- для трассы протяженностью около тридцати м – Ф25 мм,
- длиной более сорока пяти метров не менее – 32 мм.
Важно: правильно выбирайте диаметр коллекторной трубы. В случае малого размера система будет работать некорректно и не сможет обеспечить необходимое давление для комфортного пользования всеми потребителями.
Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:
- 25 мм при потреблении 30 л/мин,
- 32 мм при потреблении 50 л/мин,
- 38 мм при потреблении 75 л/мин.
Выбираем трубы для водопровода
- Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
- Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
- Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.
Практические советы по разводке трубопровода по дому
Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:
- Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
- Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
- Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
- Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:
- Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
- Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
- На всех важных участках водопровода установлены перекрывающие вентили.
- Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.
Монтаж трубопровода внутри помещения
- Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
- При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
- Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
- Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
- Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
- После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
- После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.
Эксплуатация водопровода
- После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
- Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
- Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
- При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
- Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).
Полезное видео
Полезная информация в ролике:
С помощью емкости:
Читайте также: Как достать, если оборвался и застрял насос в скважине
Наличие добротной системы водоснабжения в частном доме или коттедже – одно из обязательных условий комфортного проживания. Очень редко в загородном доме есть центральный водопровод, поэтому проблему бесперебойной подачи воды в жилище владельцу приходится решать самостоятельно. Системы подачи воды для дома должны тщательно проектироваться и продумываться до мельчайших деталей, чтобы хозяин имел свободный доступ к качественному источнику воды и обеспечил себе повседневный комфорт.
Содержание
Виды систем водоснабжения</li>Схема водоснабжения</li>Колодец</li>Скважина для дома</li>Водяное отопление</li>
Виды систем водоснабжения
Центральное водоснабжение – в этом случае владельцу нет нужды заниматься обустройством источника поступления воды в жилище. Ему достаточно врезаться в центральную магистраль водопровода, согласно принятым правилам. Однако такой метод имеет ряд недостатков: зависимость от центральных поставок, не совсем хорошее качество воды, высокая стоимость кубометра жидкости.
</li>
Колодец – устройство его возможно на глубине 5-15 метров. В колодце монтируется насосная станция, которая подает воду к дому.
</li>
Скважина «на песок» — это промежуточный вариант между артезианской скважиной и колодцем. В этом случае при бурении затрагивается только «песочный горизонт», то есть верхний слой почвы.
</li>
Артезианская скважина – считается одним из самых добротных и желательных источников воды для домов. Если буровые и установочные работы ведутся по всем технологиям, то скважина может прослужить несколько десятков лет. При этом она должна быть глубиной не меньше 135 метров.
</li>
Различные виды водоснабжения дома
Схема водоснабжения частного дома
Если на участке частного дома есть источник вводы, тогда можно обустроить его при помощи автонасоса. Погружное устройство будет откачивать воду в специальный накопительный бак в доме вместительностью до 500 литров. Накопительная емкость разделена мембраной или реле, что позволяет корректировать давление жидкости в ней. Когда бак наполнен до отказа, насос водоснабжения отключается, а если вода используется – насос снова качает воду в бак. Согласно представленной схеме система водоснабжения состоит из таких частей:
Скважина или колодец.
</li>
Насосная станция позволяет отбирать воду из источника водоснабжения.
</li>
Гидроаккумулятор – создает определенное давление в системе.
</li>
Специальные фильтры, которые очищают и подготавливают воду к использованию.
</li>
Оборудование для подогрева воды.
</li>
Система коллекторов.
</li>
Общая схема водоснабжения
Специалисты советуют проводить обустройство систем водоснабжения дома в весеннее или летнее время, когда грунтовые воды не так высоки, сам грунт легко поддается обработке, а копка проходит более быстро. Установка гидроаккумулятора, который позволяет управлять включением и выключением насоса, является необязательной. В этом случае используются другие методы управления насосом. Схема обустройства водоснабжения может быть разнообразной – все зависит от пожеланий хозяев, которые решили сделать свой дом более комфортным.
Колодец для водоснабжения
Колодец считается одним из наиболее доступных и распространенных источников воды для частных домов. Этому способу отдают предпочтение, если вода находится на глубине 5-15 метров. Глубина залегания и производительность являются главными критериями при устройстве колодца. Находящейся в источнике воды должно быть достаточно для удовлетворения потребностей. При наличии колодца можно обеспечить жилище жидкостью в размере 500 литров в сутки.
Колодец не должен располагаться близко к наземным постройкам (не менее чем на 5 метров). А также к источникам возможного загрязнения: сточные канавы, туалеты, свалки (не менее чем на 50 метров).
Схема правильного колодца
Порядок выполнения действий при устройстве колодца:
Определение места устройства колодца при помощи рамок-иономеров.
</li>
Выбор стройматериала: кольца из железобетона, кирпич, камень, обработанные бревна.
</li>
Копка колодца вручную или при задействовании спецтехники.
</li>
Внутренние и наружные отделочные работы.
</li>
Одним из преимуществ водоснабжения частного дома при помощи колодца является то, что при отсутствии электричества воду из него можно добыть вручную при помощи веревки и ведра. К тому же цена на копку колодца намного меньше, чем на устройство скважины, тем более артезианской.
Еще несколько плюсов колодцев:
Срок эксплуатации – около полувека;
</li>
Нет необходимости собирать пакет официальных бумаг на устройство колодца на своем загородном участке;
</li>
Все работы по очистке и дезинфекции колодца удобно выполнять, благодаря большому диаметру колец;
</li>
Наличие чистой воды, без ржавчины и хлора.
</li>
Водоснабжение скважиной
Скважины «на песке» называется так из-за того, что в процессе устройства копают верхние слои песчаного грунта, идущие вслед за слоем суглинки, служащей отменным фильтром для грунтовых вод. Глубина такой скважины достигает 50 метров. Если при бурении источника на 15 метров попадают на русло подводной реки – это считается большой удачей. Ведь теперь фильтры и трубы не забьются песком из-за того, что этот слой состоит исключительно из гальки.
Бурение проходит следующими способами:
Ручным способом можно пробурить скважину глубиной до 10 метров;
</li>
Ударно-канатное бурение;
</li>
Механизированный способ забивания скважины;
</li>
Ударно-вращательное бурение;
</li>
Гидродинамический способ.
</li>
Схема и отличие двух видов скважин
После бурения скважины в нее опускают трубу из металла или пластика, которая плотно прилегает к грунту и не дает ему осыпаться. Далее, проводится обустройство водоснабжения на основе песчаной скважины. Срок службы таких источников составляет около 10-ти лет.
Осуществить водоснабжение частного дома при помощи артезианской скважины будет намного сложнее, чем в предыдущих случаях. Однако такой источник прослужит до 50 лет. К тому же артезианская скважина не зависит от климатических условий и всегда имеет стабильно высокий дебет. Любые природные и технологические загрязнения не проникают в артезианскую воду, так как слой водоупорной глины является надежным естественным фильтром. Такой источник можно пробурить в любом участке загородного дома, в отличии от песчаной скважины. Выбирая в качестве источника водоснабжения в частном доме артезианскую скважину, необходимо обеспечить свободный проезд буровой машине к оголовнику.
Общие требования к площади под бурение артезианской скважины:
Наличие свободной территории под бурение размером 4×12 м;
</li>
Обеспечение свободной высоты в 10 метров (отсутствие веток деревьев и электропроводов);
</li>
Отсутствие в ближайших 50-100 метров канализационных стоков, свалок, туалетов;
</li>
Ворота во дворе должны быть не менее трех метров в ширину.
</li>
Несколько главных преимуществ водоснабжения загородного дома при помощи артезианской скважины: высокий дебет – от 500 до 1000 литров в час, бесперебойная подача воды высокого качества, длительная эксплуатация источника. Из недостатков можно выделить высокую стоимость бурения. Но тут все зависит от времени года (зимой бурение дешевле) и глубины выбранного оборудования.
Водяное отопление частного дома
После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:
Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.
</li>
Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.
</li>
Схема водяного отопления
В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.
Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.
Читайте про следующие этапы строительства:
Смотрите также видео о водоснабжении
Читайте про предыдущие этапы строительства:
ДомойВодоснабжениеСхема водоснабжения
Источниками системы снабжения водой для водопровода могут служить как централизованные коммуникации, так и индивидуальные источники, находящиеся на участке, например, скважины или колодцы. Источником воды может служить также озеро или река, если вода в них чистая, или имеется хорошее очистное сооружение.
Работы лучше выполнять в строящемся или новом доме, но и в старой постройке при наличии навыков работы это можно сделать. Эту работу целесообразно заложить в проект дома, еще до начала строительства. Схема водоснабжения состоит как из сантехники и трубопроводов, так и из вспомогательного оборудования – фильтров, коллектора, гидроаккумулятора и других устройств, которые необходимо размещать в правильных местах. Лучше всего для них выделить отдельное помещение.
Использование возможности центральной системы
Централизованные сети обладают некоторыми достоинствами. Нет необходимости обслуживать насосы, оборудовать насосную станцию, не нужно устанавливать большую накопительную емкость, за давление и чистоту воды отвечает организация, которая предоставляет услуги для частных домов. Это идеальный вариант преимуществ.
Но обычно бывает, что давление воды слабое, вода течет ржавая, организации требуются деньги для ремонта системы подачи воды, поэтому приходят дополнительные квитанции на оплату. Кроме этого, за централизованную воду придется платить согласно показаниям счетчика. С другой стороны не требуется копка колодца, траншеи и других работ. Подается заявка, вам выдают разрешение на подключение к системе. В ближайшие дни вам копают траншею, укладывают трубы и устанавливают счетчики.
Вид и схема водоснабжения выбирается самостоятельно. Если в вашей сети водоснабжения нет перебоев с подачей воды, нормальное давление, вода чистая, то лучше подключиться к центральной системе. Если давление слабое, часто происходят гидроудары, качество воды оставляет желать лучшего, то целесообразно установить оборудование для настройки давления, установить накопительные емкости и фильтрующие элементы. В этом случае лучше организовать индивидуальную систему со своим источником воды.
Индивидуальный источник
Установка системы подачи воды в собственном доме должна начинаться с источника воды, который удовлетворяет санитарным нормам. Это может быть река, озеро или подземная скважина. Наиболее удобным и популярным способом является колодец, так как при отсутствии электричества воду можно достать из колодца вручную. Колодец также украшает внешний вид участка.
Вторым по распространению является водопровод, действующий от подземной скважины прямо в подвальном помещении дома. В этом случае не нужно копать траншеи для труб, давление воды будет больше, так как насосная станция будет лучше работать. Ей не нужно качать воду с большого расстояния, при этом организовать эту систему можно сразу в доме.
Проблема этого способа заключается в заиливании скважины. Ее придется чистить не реже одного раза в пять лет. Функциональность различных скважин может отличаться по эффективности. Это зависит от того, насколько насыщен слой воды. Стандартный диаметр скважины 15 см. При этом можно применять погружной насос для системы, но не получится зачерпнуть воду как из колодца.
Некоторые хозяева чаще всего устанавливают дополнительный резервуар для воды объемом около 500 литров. Это дает возможность не остаться без воды, когда отсутствует электроэнергия. Артезианские скважины рассматривать нет смысла, так как это редкий вариант источника для собственного дома. Устройство такой скважины обойдется дорого. Чтобы получить разрешение на бурение такой скважины, потребуется доказать, что необходима именно артезианская скважина, а не другая.
Принципиальная схема водоснабжения частного дома
Существует две главные схемы. Это последовательная и коллекторная, где каждый потребитель имеет свой трубопровод и общий коллектор.
Последовательная схема
Первый вариант подключения водопровода основан на укладке основной трубы путем тройников, с помощью которых выполняется последовательное подключение потребителей. Поэтому давление воды на первой точке наибольшее. При одновременном применении нескольких отводов давление воды в конце трубы будет минимальным. Эта принципиальная схема водоснабжения простая в установке, надежная в эксплуатации. Однако специалисты не советуют ее использовать, если в доме больше двух жильцов.
Коллекторная схема
Этот вариант требует более сложной установки, больших материальных затрат, но гарантирует равное давление по всей системе.
Коллекторный водозабор можно представить на схеме таким изображением:
При установке водонапорной станции следует приобретать реле сухого хода, чтобы не испортить оборудование. Запорный распределительный узел служит для распределения воды для бытовых нужд и приготовления пищи. На ответвление, которое служит для бытовых нужд, монтируются специальные фильтры. После него устанавливается разветвление воды. На каждой ветке ставится распределительный коллектор с кранами. Трубопровод горячего водоснабжения соединяется с водонагревателем. На нее устанавливается коллектор для распределения горячей воды.
Наружная система трубопроводов
После окончания строительных работ устанавливается внешняя разводка труб. Это самый распространенный вариант для частных домов. При этом водопровод устанавливают после заселения жильцов. Такая схема разводки безопасна, комфортна, дает возможность проверки и обслуживания системы в любое время, и гарантирует доступ к коммуникациям.
Наружная разводка наиболее простая в установке, по сравнению с внутренней, а также более удобная. Имеются специальные фиксаторы для труб, ими можно аккуратно производить установочные работы по разводке труб, не нарушая эстетичности вида дома. Можно также использовать специальные коробы для комфортного расположения трубопроводов во время наружной установки.
Монтажные короба, которые используются для прокладки оптоволоконного кабеля, вполне подойдут для скрытия труб. Их диаметр не должен превышать 4 см. Такие короба оснащены пластмассовой крышкой, она надежно защелкивается. Ее можно декорировать обоями. Если нет таких коробов, то их можно самостоятельно изготовить из пластиковых стеновых панелей.
Внутренняя схема водопровода
В скрытых местах труб для их соединения целесообразно применять неразъемное соединение специальным паяльником для полипропиленовых труб. В доступных местах трубы соединяют винтовыми соединениями. Скрытая разводка не должна закрывать доступ к кранам и коллекторам. В противном случае невозможно будет добраться до крана для его ремонта. Внутренняя разводка чаще всего производится при строительстве. Поэтому целесообразно спланировать заранее систему канализации с фановыми трубами.
Выбор материала труб
Наиболее популярными сегодня стали пластиковые современные трубы. Они обладают высокой надежностью, удобны в установке, легкие. Металлические и металлопластиковые трубы уже почти не используются, так как дорого стоят и менее удобны в монтаже. Для установки металлопластиковых труб необходимо обжимное и гибочное оборудование, а также большой опыт работы. Для установки металлических труб нужен сварочный аппарат.
Используя пластиковые трубы можно самостоятельно оборудовать систему водопровода. Если запланирована схема горячего водоснабжения дома, то необходимы трубы с тепловой защитой. Полипропиленовые трубы, армированные алюминием или стекловолокном, для такой задачи являются наиболее подходящими.
Пластик имеет много удобств. После сварки и проверки давлением, соединения не требуют коррекции и проверки. Такие трубы можно закрыть отделочными материалами. Нельзя забывать при монтаже водопровода о колебаниях температуры, и в опасных местах сделать изгибы труб, чтобы не произошло их повреждения при резких колебаниях температуры воды.
Если для вас не важна высокая стоимость труб, и оплата профессиональных установщиков, то можно выбрать медные трубы.
Установка водопровода
Внутренняя и наружная схема труб различаются так же, как скрытая и открытая система водопровода. Скрытая проводка предполагает расположение труб под отделочными материалами или в стенах. Внешняя схема предусматривает открытое размещение труб. Можно использовать полускрытую схему разводки. В этом случае трубы закрываются коробами, так же как компьютерные провода. Короба можно не отделывать материалами, так как они чаще всего белого цвета, и не нарушают эстетики здания. Но можно и заклеить какими-либо материалами.
Наиболее сложным является создание правильной схемы водопровода. Необходимо спланировать схему канализации и сделать отверстия для труб в стенах. При расчете водопровода нужно учесть мощность скважины, потребление воды в каждом месте забора. Установка и соединения труб в частном доме является кропотливой и трудоемкой работой, но вполне возможной для самостоятельно проведения.
Советы специалистов
Во время установки системы водоснабжения возникают различные вопросы, связанные с особенностями этой системы. Поэтому специалисты дают некоторые советы, помогающие установщикам облегчить работу:
- при прокладке труб сквозь стены лучше применять специальные прокладки. Это защитит трубы от истираний и повреждений;
- больше следует применять резьбовые соединения;
- при установке сливных кранов нужно делать небольшой уклон по направлению к крану. Это даст возможность не допустить накапливания воды после слива;
- нельзя допускать излишних изгибов труб, так как они уменьшают давление воды в системе;
- применяйте одинаковые крепления, фитинги и разветвители по всему водопроводу, чтобы можно было заменять их одинаковыми изделиями;
- обязательно следует иметь запас креплений и фитингов, а также кранов, тройников, фум-ленты и прокладок;
- в системе обязательно должны быть запорные краны, чтобы быстро перекрыть систему в случае аварии.
Схема горячего водоснабжения дома
Существует несколько централизованных схем водопровода для многоэтажных домов. Они включают в себя распределительные сети, водозабор, очистные сооружения. Вода проходит путь от водоема до насосной станции. После очистки вода поступает в распределительную сеть, где она подается к сантехническим устройствам. Трубы схемы горячего водоснабжения дома бывают медными, стальными или металлопластиковыми.
Стальные трубы в настоящее время практически не применяются в современном строительстве.
Виды схем горячего водопровода
Такие схемы аналогичны водопроводу для холодной воды – это последовательная, коллекторная и смешанная схема. В современный период, когда в жилых помещениях все чаще используется много сантехнических устройств, применяют коллекторную схему. Она является наилучшим вариантом нормальной работы устройств. Схема для водопровода горячей воды коллекторного вида не допускает скачков давления в различных местах системы. Это стало основным достоинством коллекторного вида.
При более подробном рассмотрении системы можно сказать, что проблем с применением сантехнических устройств в одно время не возникнет. Каждый потребитель соединяется с коллектором горячего и холодного снабжения отдельно. При этом трубы не разветвлены во многих местах. Поэтому риск утечек минимальный. Такие схемы простые в обслуживании, но их стоимость высокая.
Специалисты отмечают, что коллекторная схема сложнее в монтаже. Но эти негативные факторы не слишком важны, если учитывать, что есть свои преимущества: скрытая установка.
Последовательная схема водопровода горячей воды
Это наиболее простая схема, проверена временем, и использовалась во времена Советского Союза. Ее суть заключается в том, что горячие и холодные трубы проводят параллельно. Такую систему советуют применять в квартирах, где один санузел и немного сантехники. Эта схема называется еще тройниковой, так как для соединения используются тройники.
Недостатки последовательной схемы
- При утечке трудно найти это место.
- Нет возможности подвести воду к одному устройству.
- Трудно подобраться к трубам при неисправностях.
Водопровод горячей воды для многоквартирного дома
Разводки бывают горячего и холодного снабжения водой. Особое внимание уделяется горячей системе в много квартирном доме. Эта схема состоит из верхней и нижней проводки. Для сохранения температуры воды часто применяют кольцевые схемы. В ней гравитационное давление обеспечивает циркуляцию воды, даже если нет разбора. В стояке вода охлаждается и поступает в нагреватель.
Тупиковые схемы тоже используются, но обычно они монтируются на производстве или в небольших домах. Если отбор воды небольшой, то используют циркуляционную трубу. Сети горячей воды в составе имеет магистральную трубу и стояки, обеспечивающие разводку труб по объектам. Для строений с длинными магистральными трубами применяют схему с закольцованным и циркуляционным трубопроводом.
Современные инженеры и строители стали чаще использовать системы с двумя трубами горячей воды. Принцип их работы состоит в заборе насосом воды из выходящей трубы, и подачи ее в водонагреватель. Такая труба имеет большую металлоемкость. Она более надежная для работы.
Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?
Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике.
На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.
Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.
Вода для автономного водоснабжения
Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.
Если представить все просто и доступно, то выделяют три вида подземных вод.
- Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
- Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
- Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.
Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.
По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.
Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод
Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.
Типы скважин для частного водопровода
Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.
Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка
Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.
Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.
Галерея изображенийСкважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного домаПробить абиссинскую скважину можно за один день. Единственный недостаток — глубина в среднем по 10 — 12 м, что редко позволяет использовать воду в питьевых целяхАбиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещенииСкважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участкомКомплект оборудования для абиссинской скважиныУстье скважины иглыАбиссинский колодец в подвале домаПолив огорода из скважины иглы
Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.
Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.
Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.
Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.
Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.
Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах
Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.
Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.
Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.
Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.
Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить
Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.
На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.
Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.
Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды
Тонкости обустройства системы водоснабжения
Процесс обустройства автоматизированной системы поставок воды из скважины прямиком в дом для удовлетворения бытовых и хозяйственных потребностей условно можно разделить на несколько этапов. Разберем подробнее каждый из них.
Этап #1 — правильный выбор места
Первым делом нужно определиться с местом расположения скважины. Когда-то их предпочитали бурить прямо под домом — кухни тогда часто устраивались в подвале и такое решение казалось удобным.
Но дело в том, что при таком расположением проблематично промыть скважину при необходимости. А уж если она выйдет из строя, то то пробурить новую и вовсе невозможно. Так что лучшее место для скважины — где-то снаружи, хоть и не сильно далеко.
Обязательно учитываем санитарные нормативы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика при глинистых грунтах: суглинках, супесях.
Наличие песка, способного пропускать и “впитывать” бытовые стоки, увеличивает указанное расстояние до 50 метров.
Расстояние между скважиной и поверхностными источниками загрязнения допускается 20 м, так как скважина считается защищенной точкой водозабора
Следует помнить, что чем дальше точка водозабора от точки водоразбора, тем больше средств уйдет на устройство водопровода. Дачникам, прокладывающим летний водопровод на участке, удаленность от источника не слишком интересна.
Учитывать ее должны любители постоянного проживания за городом. Ведь для сооружения стационарной системы водоснабжения потребуется рыть траншею.
Абиссинский колодец и мелкие скважины не стоит располагать ближе 5 м к фундаменту. Извлекая подземную воду, они будут заодно тащить частицы рыхлого грунта и постепенно вымывать породу.
Со временем процесс подобного ослабления может привести к просадке и деформации фундамента. Зато глубокие скважины на свойства подстилающих фундамент пород практически не влияют.
Галерея изображенийНеглубокие скважины не стоит бурить на расстоянии от фундамента меньше чем 5 м. Более близкое расположение может вызвать подмыв грунта под основанием домаМесто для бурения глубокой скважины, разработку которой будет проводить буровая бригада, надо выбирать так, чтобы было где встать машине и вышка при подъеме не задела ЛЭПОбязательно нужно учесть вариант обустройства источника воды и организовать кессон в наиболее удобном местеТочку для забора подземной воды следует расположить так, чтобы трасса водопровода была максимально короткой и не было поворотовМесто для неглубокой скважиныПоиск места под глубокую скважинуКессон для источника водыОптимальная длина трубопровода
Этап #2 — определение общей схемы
Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине (погружной тип) или работать на поверхности (поверхностный тип насоса). Первый вариант обеспечивает забор воды с большей глубины.
Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже
Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.
Тут еще следует учитывать и удаление по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте приравниваются метру подъема. Кстати, еще одна причина не удалять сильно скважину от дома.
Галерея изображенийШаг 1: Перед подключением гидроаккумулятора к системе водоснабжения его подготавливают: устанавливают угловой отводШаг 2: Перед навинчиванием отвода резьбу плотно обматывают льняным уплотнителемШаг 3: На патрубок гидроаккумулятора навинчивается отвод с приложением усилия при затягиванииШаг 4: К подключенному к гидробаку отводу подсоединяется водопроводная труба, из бака выводится к потребителямПодготовка гидроаккумулятора к подключениюУплотнение соединения сантехническим льномНавинчивание отвода на гидробакПодсоединение водопроводной трубы к отводу
Далее вода поступает в резервуар гидроаккумулятора. Он представляет собой стальной или пластиковый резервуар. В нем имеется резиновая емкость, куда накачивают воздух.
Этот сжимаемый объем и создает давление в системе и вытесняет воду к точкам разбора— вода, как известно, не сжимается, а вот воздух таким свойством обладает.
Автоматика следит за перепадами давления. При падении давления ниже заданного уровня она включает насос, при достижении — выключает. Так создается стабильное давление в системе и нормальная подача воды к точкам разбора.
Мощность и объем гидроаккумулятора (и насоса) подбирают с небольшим запасом, исходя из пикового варианта расхода. То есть плюсуют все точки: туалет, раковину, душ и так далее. Если есть сезонный полив, то его тоже учитывают при расчете.
Типовая схема водоснабжения частного дома от скважины, обустроенной кессоном
Помимо насоса и накопителя, в набор входит обратный клапан, препятствующий току воды обратно в скважину, предохранительный клапан, сбрасывающий давление, различные датчики и реле, запорная арматура и фильтры.
Песчаные косые фильтры обязательны и предотвращают проникновения песка в систему. А вот фильтры тонкой очистки нужно подобрать, исходя из состава добываемой воды.
Все линии автономной водопроводной сети должны отсекаться запорными вентилями. Желательно, чтобы соединения выполнялись разборными — при помощи так называемых «американок».
Но вообще, окончательная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на базе насоса и гидроаккумулятора всегда остается неизменной.
Схема водоснабжения из скважины не сильно сложная и может быть собрана своими руками
Этап #3 — компоновка и расположение оборудования
При монтаже водоснабжения из скважины своими руками чаще всего вызывает затруднение размещение оборудования. Тут вариантов много.
Наиболее рациональным стоит признать устройство кессона — специального колодца у скважины, где и располагают все механизмы. Получается, что оборудование стоит непосредственно у точки забора воды и затраты на транспортировку по горизонту минимальны.
Второй плюс — тишина в доме. Насосная станция довольно шумное устройство, так что размещение ее вне периметра жилой зоны оправдано.
Часто оборудование насосной станции устанавливают непосредственно в кессоне скважины — тише в доме
Кессон представляет собой укрепленную и утепленную яму с утепленным же перекрытием, заглубленным на глубину ниже расчетной точки промерзания.
Этим исключается промерзание кессона — дело в том, что температура на грунта на этой глубине примерно неизменна круглый год и всегда выше нуля.
Так что при нормальном утеплении стенок и оголовка кессона риска падения температуры нет. Наземные сооружения в таких случаях работают много хуже.
Если устройство кессона невозможно по каким-либо техническим причинам, устье скважины закрывают герметичным оголовком
Если нет возможности соорудить кессон, то все оборудование можно разместить и в доме.
Хорошо, если для этих целей будет выделено отдельное помещение.
При продуманном размещении оборудования оно не занимает много места в выделенном для него помещении
Если нет возможности выделения для подобных целей отдельной изолированной площади, можно для этого использовать ванную комнату.
Но если и там нет места, то можно присмотреться к шкафам под мойкой на кухне.
Накопительный бак, фильтры для очистки воды и систему нагрева лучше всего расположить в специально устроенном техническом помещении
Часто размещают под лестницей или в кладовке, хорошо для подобных целей подходит подвал или даже погреб — этот вид оборудования не так уж и громоздок и неприхотлив.
Тут главное не место монтажа, а его правильность. А уже само месторасположения на качество работы совершенно не влияет. На удобство доступа – да. Но не на работу.
Можно расположить оборудование в кухонном шкафу под мойкой – это один из самых популярных вариантов размещения оборудования
Этап #4 — особенности прокладки труб
Трубы для монтажа всей системы лучше брать пластиковые, ПНД. Они легкие, долговечные, надежные. Не боятся коррозии, на внутренней поверхности не образуется бактериального налета.
Стойко переносят гидроудары, могут выдержать замерзание воды внутри них. Хотя до этого, конечно, лучше не доводить. Их просто гнуть и резать. Допускается укладка непосредственно в грунт.
Утепление ввода на пути от скважины до дома никогда не бывает излишним. Особенно, если в регионе проживания наблюдаются холодные зимы
На участке вне дома трубы прокладывают на глубине ниже точки промерзания. В крайнем случае существует специальный низкотемпературный обогревающий кабель, который пропускают в трубу и подключают к электрической сети.
Он не дает замерзнуть воде внутри магистрали даже в сильные морозы. Но это лишний расход электроэнергии — куда проще и действенней просто осуществить прокладку трубы чуть глубже.
Если прокладка стационарного трубопровода производится ниже глубины сезонного промерзания грунтов, утепляют только участок выше уровня промерзания
Ввод водопровода от скважины в дом лучше производить тоже на глубине, под землей. Если это невозможно и приходится запускать трубу в дом через цоколь, то этот участок подлежит обязательному утеплению.
Причем утеплитель должен начинаться еще ниже уровня промерзания.
Если планируется выход питающей трубы в пределах промерзающего участка, ее следует обязательно утеплить — при этом утепление должно начинаться на участке, расположенном ниже расчетной глубины промерзания
Уже в доме монтаж может производиться любым способом: трубы ПВХ, медь, сталь и так далее — кому что удобнее и проще.
Главное, чтобы это было надежно и добротно.
Грамотное устройство водоснабжения от скважины до частного дома гарантирует безотказность работы системы и отсутствие поломок оборудования
Много вопросов вызывают расположение датчиков и их ассортимент, правила установки запорной и предохранительной арматуры.
Выводы и полезное видео по теме
Лучшим подспорьем для пояснения подобных темных мест будет видео, представленное ниже.
Просто помните принцип: всегда берите все параметры с запасом.
Соорудить систему водоснабжения из скважины собственными руками можно самостоятельно, если следовать указаниям сборников строительных и технологических правил.
Если же у вас есть большие сомнения в своих силах, то лучше пригласить специалистов. И хотя этот вариант обойдется дороже, чем обустройство своими руками, но результат вас порадует. Тем более, что вы сможете сэкономить силы и личное время.
У вас есть опыт самостоятельного обустройства скважины и прокладки водопровода? Или вы столкнулись с определенными трудностями при сооружении системы водоснабжения? Поделитесь, пожалуйста, своим опытом в комментариях к нашей статье.
Используемые источники:
- https://www.baurum.ru/_library/
- https://wodakachka.com/skvazhiny/remont-i-ekspluatatsiya/vodosnabzheniya-chastnogo-doma.html
- https://sdelat-dom.ru/stroitelstvo/vodosnabshenie/vodosnabzhenie-chastnogo-doma/
- https://voday.ru/vodosnabzhenie/skhema-vodosnabzheniya.html
- https://sovet-ingenera.com/vodosnab/kolod-skvazh/vodosnabzhenie-chastnogo-doma-iz-skvazhiny.html
