Схема подключения теплого водяного пола и варианты укладки труб

Совсем недавно для отопления жилищ устанавливались печи, которые впоследствии заменялись на более современное водяное отопление с использованием батарей отопления. Теплые полы считались экзотикой, т. к. медные трубы, которые укладывались в стяжку, и по которым циркулировала горячая вода, нагревающая полы, были очень дороги и многим недоступны. Сейчас купить все для теплого водяного пола можно в специализированных магазинах или заказать в сети с доставкой в любой регион России.

С появлением на рынке относительно недорогих пластиковых труб небольшого диаметра положение в корне изменилось. Пластиковые трубы обладают замечательными свойствами – долговечностью, устойчивостью к температурам теплоносителя, легкостью монтажа и хорошей теплопроводностью. С появлением новых материалов схема водяного теплого пола в частном доме и в квартирах становится все более популярной.

Варианты систем отопления с использованием теплых полов

С появлением новых технологий, оборудования и пластиковых труб, предназначенных для использования в контурах отопления, одновременно с традиционным радиаторным отоплением к отопительным котлам через коллектор специалисты стали подключать системы теплых полов, которые создавают дополнительный уют в доме. Эта система применяется в регионах с экстремально низкими температурами зимой.

В результате тщательных расчетов специалистов по теплотехнике была создана совершенно новая схема теплого водяного пола, которая превратилась в основной способ обогрева дома. При реализации этой схемы пластиковые трубопроводы прокладываются под полами всех помещений жилья. Батареи и трубопроводы отсутствуют.

Следовательно, основных вариантов систем отопления с теплыми полами два:

1. Комбинированная схема отопления. Жилье обогревается одновременно через приборы отопления (батареи) и дополнительно с помощью теплых полов.
2. Для отопления всего дома используются только теплые полы.

Варианты схем укладки теплых водяных полов

Присоединение трубопроводов теплых полов происходит через коллектор, который обеспечивает независимую подачу теплоносителя в каждый из подключенных контуров. Применяемая схема укладки труб для водяного теплого пола может быть нескольких видов, которые отличаются методом создания поворотов для достижения равномерного обогрева.

Чаще всего используются следующие схемы укладки:

• Змейка – это самая простая схема монтажа теплого водяного пола в доме. Труба укладывается вдоль стены проходит через все помещение и разворачивается в обратную сторону. Укладка продолжается до заполнения всей площади пола. Для такой укладки нужны трубы, которые допускают небольшой радиус изгиба для шага в 100 мм. Существенный недостаток такого метода укладки – большая разница в температуре начала и конца укладки.
• Двойная змейка – это схема укладки теплого водяного пола похожая на обычную змейку, но трубы подающие теплоноситель и трубы обратки прокладываются попарно, что способствует равномерному прогреву всей площади. Рекомендуется шаг между трубами подачи и обратки не делать более 20 – 30 миллиметров.
• Спираль (улитка) – схема, при которой трубопроводы контура спиралеобразно укладываются по периметру площади пола, постепенно смещаясь к центру помещения. Достигнув центра, трубы разворачивают и укладывают спиралью от центра к краю помещения.
• Комбинированная схема обычно используется для помещений необычной или нестандартной формы с выступами и углублениями. Применяются одновременно разные схемы укладки.

Как правильно подключить теплые полы

Чтобы уменьшить опасность протечек, труба, уложенная в теплый пол, должна быть цельной. Начинать подключение контура нужно с присоединения трубы подачи к коллектору, а окончательную подгонку длины контура и обрезку второго конца трубы только после укладки и закрепления трубопроводов на армированной сетке. Если контуров несколько, то на концы труб контура следует нанести маркировку.

Практическое применение теплых полов позволило собрать статистические данные, которые затем были подтверждены расчетами теплотехников:

1. длина контура не должна превышать 100 метров, а оптимальная величина — 80 метров;
2. разница в длине контуров из-за возможной разбалансировки системы не должна превышать 15 метров;
3. для расчетов обычно применяется значение расхода труб – 5 м/м2;
4. контуры теплых полов не должны оказывать влияние друг на друга.

В полной мере учесть все вышеописанные ограничения можно, если схема подключения теплого пола будет осуществляться через коллектор. Газовые котлы рассчитаны на подключение высокотемпературных контуров (до +85 градусов) с батареями обогрева. Поэтому общая схема теплых водяных полов от газового котла обязательно запитывается через коллекторный блок, на котором установлен смеситель для регулировки температуры теплоносителя в пределах от +30 до +55 градусов.

Коллектор для теплого пола

При проектировании системы отопления «теплые полы» определяется место для установки шкафа, в котором будет находиться коллектор. Он представляет собой устройство, состоящее из двух труб. К подающей трубе подключается труба от подающего патрубка котла, а другая, труба обратной подачи, соединяется с патрубком обратки агрегата отопления.

Конкретная схема коллектора теплого пола должна содержать количество патрубков равное числу контуров отопления.

Контуры теплых полов из-за большой длины труб и изгибов имеют значительное гидравлическое сопротивление. Поэтому использование циркуляционного насоса обязательно. На всех патрубках коллектора устанавливают запорные вентили, воздухоотводчики и сливные краны. Только после полной сборки шкафа для коллектора и установки гребенки (подающей и обратной) подгоняют трубы контура по длине и присоединяют к патрубкам коллектора.

Как регулируется температура теплого пола

Самая простая схема подключения терморегулятора теплого пола – установка термостата. Термостаты для водяного теплого пола устанавливают в каждом отапливаемом помещении.

Термостаты выпускаются трех видов – механические, электронные и программируемые приборы.

Если теплые полы это основной и единственный вид отопления, то с помощью термостатов контролируют температуру воздуха в помещении. На входе коллекторного блока между подачей и обраткой устанавливается трехходовой кран с сервоприводом. Это стандартная схема теплого пола с трехходовым краном, он в данном случае играет роль смесителя, который по команде с термостата регулирует температуру подачи в коллектор.

Для различных видов термостатов схема подключения регулятора теплого пола ничем не отличается. Разнятся только сами термостаты по способу установки требуемых параметров, по надежности и цене. Поэтому легко узнать, как подключить теплый пол к терморегулятору — схема подключения к сервоприводу коллектора и ее подробное описание приведены в инструкции к термостату.

Особенности водяного контура бани

Если баня – одно из помещений в доме, то создание теплых водяных полов дело техники. Контуры укладываются обычным способом, заливаются стяжкой и подключаются к коллекторному узлу дома. Для бани расположенной в отдельном здании делались попытки создания теплых водяных полов, используя нагрев от нагревающей баню печи.

В принципе создать теплый водяной пол для бани и запитать его от теплообменника расположенного в печи можно, но при этом возникают серьезные проблемы:

• такая система не сможет работать самотеком, значит, понадобится циркуляционный насос;
• невозможно регулировать температуру теплоносителя, поэтому понадобится смеситель;
• на нагрев теплоносителя уходит часть тепла, следовательно, время разогрева бани увеличивается;
• баня топится не каждый день и зимой вода может замерзнуть, значит, нужен антифриз.

Даже эти вышеперечисленные проблемы приводят к мысли, что схема теплого пола в бане от печки не очень удачный вариант. А не проще ли сделать кабельные электрические полы? В самой парилке поставить деревянные решетки, которые через несколько минут прогреются горячей водой и паром. Конечно, окончательное решение за хозяином.

Все увеличивающаяся популярность использования теплых полов для основного отопления говорит о перспективности этого вида обогрева. Ведь отсутствие каких либо труб и радиаторов в помещении зрительно увеличивают его объем. Полностью отсутствуют сквозняки, а влажность стабильна из-за отсутствия перегрева воздуха батареями. Кроме того, убрав чужеродные элементы из интерьера (трубы, краны, радиаторы), можно изменить интерьер для более комфортного и удобного проживания.

• Автор видео: DoHow
• Канал автора: https://www.youtube.com/channel/UCVan_d0CRKJZ3j2qwPA8c4Q
• Видео:

Продолжаем тему тёплого водяного пола, и в этой части мы рассмотрим, как правильно выполнить монтаж труб.

В первой части было показано, как правильно выполняется заливка чернового пола из керамзита. Сейчас нам предстоит более ответственная задача, ведь хозяева дома выдвинули несколько требований к водяному полу: во-первых, это сохранение действующей системы отопления на базе газового котла АОГВ-17,4. Это означает, что мы будем врезаться в систему с естественной циркуляцией теплоносителя. Во-вторых, это возможность отключения тёплого пола, обеспечение его быстрого прогрева при запуске. Нам придётся использовать циркуляционный насос и уменьшить толщину стяжки. И, наконец, третье требование: возможность работы тёплого пола при отключении электроснабжения, то есть в режиме естественной циркуляции.

Схема водяного отопления

Рассмотрим на схеме водяного отопления то место, куда мы будем устанавливать тёплый пол.

Батареи на кухне запитываются от контура подачи, который идёт по периметру второго этажа. Выход батареи направляется в так называемый контур обратки, который установлен в подвале. Мы подключим тёплый пол ко второму выходу батареи и направим его в контур обратки.

Для отключения батареи и тёплого пола установим краны 1 и 2 соответственно.

Дополнительно у входа в контур обратки мы установим циркуляционный насос. Именно так мы реализуем все требования хозяев.

Установка соединителей и кранов на выходы батареи

Начинаем монтаж новой системы с выходов батареи. Для старых чугунных труб будем использовать соответствующую арматуру.

В качестве уплотнения используется сантехнический лён и герметизирующая паста. Установим соединители, краны и другую арматуру. Все операции выполняются последовательно, с обязательной подтяжкой ключами.

Заметим, что при использовании более современных отопительных приборов мы бы использовали полипропиленовые трубы и фитинги, но желание хозяев сохранить действующую систему отопления накладывает определённые ограничения. Установим переходники, краны и уголки на выход батареи.

Система отопления этого дома собрана на металлопластиковых трубах 3/4 дюйма. Установим соответствующий переходник для подключения обратной трубы к батарее.

Итак, у нас готов выход для обратной трубы из батареи и таким же образом мы собрали второй выход батареи для подключения тёплого пола.

Сверху у нас идет подача, а внизу поток делится на две части.

Установка демпферной ленты и укладка мультифольги

Прежде чем подключать трубы, выполним некоторые подготовительные работы: по периметру стен – установим так называемую демпферную ленту, которая компенсирует расширение тёплого водяного пола при нагреве.

Такую ленту легко изготовить самому из обычного фольгированного изофола толщиной не менее 5 мм. Чтобы лента держалась у стены, её можно слега подклеить или использовать обычный скотч.

Высота ленты должна быть чуть выше, чем будущая стяжка пола. Мы установили ленту по всему периметру нашей кухни. Теперь уложим мультифольгу – специальный вспененный утеплитель для тёплого пола

На фирменном утеплителе имеется специальная маркировочная сетка, которая может помочь при расчёте расстояний между трубами. Мультифольга укладывается прямо на черновую стяжку, а стыки проклеиваются скотчем. Для раскладки, выравнивания и крепежа водяных труб мы будем использовать металлическую армирующую сетку с шириной ячейки 10 см.

Разложив сетку по периметру комнаты, соединяем отдельные элементы с помощью обычной проволоки.

Армирующая сетка установлена по всему полу и имеет определённые неровности, но прижимать её к стяжке мы будем позже, обеспечив более удобную работу по крепежу труб. Итак, у нас выполнены все необходимые работы для начала монтажа труб – имеются выходы из батареи, мы будем использовать действующую подачу.

Подключение обратной трубы и водяного пола.

Устанавливаем и подключаем металлопластиковую обратную трубу. К другому выходу батареи подключим трубу водяного пола из сшитого полиэтилена. Мы выбрали диаметр 20 мм для выполнения условий естественной циркуляции.

На конец трубы водяного пола одеваем небольшую защитную пластиковую гофру.

Для подключения трубы используем соединительные элементы, предназначенные для соединения металлопластиковых труб. Мы используем специальный расширитель для того, чтобы не повредить уплотняющие резинки при вставке трубы. Теперь аккуратно вставляем трубу и после этого осторожно подтягиваем гайку.

Затягиваем гайку с помощью разводного ключа. Теперь нужно выполнить крепёж трубы к металлической сетке Эту работу лучше выполнять вдвоём. Один человек формирует изгиб трубы, а второй с помощью пластиковых хомутов подтягивает трубу к металлической сетке.

Металлопластиковая труба более податлива в поворотах, в отличии от трубы из сшитого полиэтилена, но для наших целей потребовался именно второй тип трубы.

Ответственный этап – это формирование колена трубы.

Категорически нельзя допускать изломов. Чтобы колено получилось правильным, можно использовать промышленный и даже обычный фен. Дело в том, что при нагревании горячим воздухом сшитый полиэтилен становится пластичным. Для трубы диаметром 20 мм расстояние между соседними трубками составляет около 2-х ячеек, то есть 20 см. Закончив формирование колена, крепим его хомутами.

Несколько слов о полученном рисунке труб. Для естественной циркуляции была выбрана схема “змейка”,

Водяные трубы заняли основное пространство кухни, за исключением места под лестничный марш и кухонные шкафчики. Концы обратной трубы и тёплого пола через металлические патрубки в стене направляются в подвальное помещение. Выходы металлических патрубков и пустоты загерметизируем с помощью монтажной пены.

Настало время выполнить важную задачу – прижать участки тёплого пола, которые выпирают вверх. Просверлим отверстие в черновой стяжке, вставим туда дюбель-гвоздь, а верх закрепим с помощью небольшой металлической пластины.

Выполним эту работу на всех выпирающих участках металлической сетки. Напомним, что при устройстве черновой стяжки мы заложили продольный уклон, равный 5 мм на 1 м длины, поэтому, прижав сетку с трубами к полу, мы обеспечиваем лучшие условия для вывода из них пузырьков воздуха. Проверим присутствие уклона с помощью уровня.

Итак, трубы тёплого пола подключены к батарее, прижаты к металлической сетке и выровнены по плоскости. Работы по монтажу водяного пола в этой комнате закончены, и мы переходим в подвал.

Подключение обратной трубы и тёплого пола в подвале

Для быстрого прогрева теплого пола нам потребуется циркуляционный насос. Мы подключаем его к обратной трубе с помощью переходников.

Дополнительно установим в эту систему два крана. Верхний кран будет перекрывать естественную циркуляцию, а нижний полностью перекрывает вход в обратную трубу.

Соберём необходимое подключение для обратной трубы и тёплого пола.

Чтобы упростить работу, будем использовать разъёмные переходники для металлопластиковых труб.

Эта регулирующая система и сам насос дополнительно крепятся к стене.

Следует заметить, что эта система собирается с небольшим уклоном для обеспечения вывода воздуха.

Обрезаем излишки трубы водяного пола.

Наконец, мы подключаем трубу тёплого пола к нашей регулирующей системе.

Режимы работы системы

Рассмотрим систему в целом и определим режимы её работы. В режиме естественной циркуляции теплоноситель по красной трубе водяного пола двигается напрямую в обратный контур. Оба крана в этот момент открыты. Если перекрыть верхний кран, теплоноситель из трубы тёплого пола будет двигаться по дополнительной трубе в сторону насоса. При этом насос должен быть обязательно включен. Это режим быстрого прогрева тёплого пола.

Для того, чтобы в режиме быстрого прогрева не нарушить естественную циркуляцию в общем контуре отопления, мы можем слегка приоткрыть второй кран. Таким образом, часть потока будет реверсировать. Для циркуляционных насосов с точной настройкой оборотов эту проблему можно решить с помощью переключателя режимов.

Закроем нижний кран. Насос при этом должен быть выключен. В этом режиме контур батареи на кухне и тёплый пол полностью перекрываются. Если же мы выключаем только тёплый пол, то циркуляция из батареи выполняется по первому контуру через обратную трубу.

У данной модели циркуляционного насоса имеются три режима выбора мощности. Для целей нашей системы нам потребуется самый минимальный режим. Потребляемая мощность в нём составляет 30 Вт. Когда подключение к обратному контуру выполнено, система заполняется теплоносителем.

Для этого частного дома используется давление в системе в 1,5 – 2 атмосферы. В течение ближайших суток после заполнения необходимо проверить систему на герметичность и устранить протечки.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45^оС, по нормам не выше 55 ^оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31^оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10^оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80^оС и контур теплого пола с температурой 40^оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80^оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему

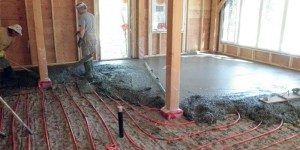

8. Заливайте стяжку

Теги: водяной теплый пол, схемы отопления, теплый пол своими руками

Теплый пол в доме подключают по нескольким схемам, но каждая из них требует от установщика определенного мастерства. Работа с электрическими приборами предполагает уверенное знание основных схем коммуникации оборудования в сети.

Соединение теплого пола – распространенное явление в загородных домах многих жителей не только нашей страны, но и за рубежом. Как и у любой работы, у подключения тёплого пола есть свои особенности – от циркуляции горячей воды по контуру до выбора соединителей в системе.

Особенности подключения системы обогрева пола

Системы, подключенные к электросети, состоят из кабелей двужильного или одножильного типа. Эти провода – элементы для нагрева контура. Укладка происходит ленточно или резистивно, при этом все особенности подключения теплых полов в доме знают только профессионалы, имеющие дело, в том числе, и с инфракрасной системой обогрева напольного покрытия жилого помещения.

Отличие одной жилы в проводе от его двужильной альтернативы заключается именно в способе монтаже. Кабель с одной жилой предусматривает возвращение к термодатчику, а при наличии двух жил замыкание цепи производится особым наконечником.

Специалисты указывают на простоту монтажа двужильных проводов, что особенно важно в помещениях со сложной конфигурацией. Кабель резистивного типа держит на каждом участке системы единую температуру, что вызывает определенные неудобства.

Уровень нагрева жилы обеспечивается саморегулирующимся двужильным кабелем экранированного типа. Увеличение тепла часто связывается с температурой в комнате, которая отслеживается внутренним устройством.

Какой кабель использовать для теплого пола?

Одножильный кабель недорогой и может выдержать высокие температурные нагрузки, потребление электричества минимальное. Двужильный кабель удобен в работе, поддерживать стабильное электромагнитное поле внутри дома в естественном состоянии, не нужно ставить термодатчик.

Выбрать правильный кабель двужильного типа можно по обозначению CF, CT или CR. Снаружи кабель нуждается в изоляции и медном экране. В одножильном проводе ставится термодатчик, к которому одним концом фиксируется кабель, а второй пропускается в помещение и по контуру возвращают к термодатчику. Система получается замкнутого типа.

Система с инфракрасной пленкой

Делая теплые полы при помощи инфракрасных пленок, владелец согреет комнату инфракрасными волнами. Их принцип действия похож на электрический кабель, но при этом потребляется минимум энергии. ИК пленка отличается некоторыми параметрами:

• Инфракрасное излучение действует на человека положительно;
• Установка крайне проста;
• Не нужен защитный слой для напольного покрытия из ламината или паркетной доски;
• Тепло поступает равномерно.

Если в основание укладывается ковролин или линолеум, то оно все равно должно быть жестким, для этого применяются листы фанеры. В таком случае инфракрасная пленка укладывается в несколько раз быстрее и проще, чем система с кабелем.

Как сэкономить электричество при обогреве пола?

Сэкономить на оплате электроэнергии можно установкой водного теплого пола, который состоит из нескольких трубок в бетоне. Обогревательный элемент сделан в виде циркулирующей жидкости, которая становится теплой от отопительного прибора – котла.

Проще всего объединить схему в единый коллектор, в котором будет термоголовка и термодатчик. Соединяющий трубу отопления и пол контур может быть собран по одной из нескольких схем, выполнить которые можно и своими руками, но только в случае полной уверенности в совершаемых действиях.

Подключение электрического теплого пола

Схема довольна короткая и не требует больших трудозатрат. Достаточно выполнять все этапы работ в указанной последовательности:

1. Нужно найти место, где будет установлен термодатчик и весь контур;
2. Заложить провода и кабельные маты;
3. Скорректировать направление проводов или матов, если есть такая необходимость;
4. Поставить датчики для контроля изменения температуры;
5. Подключить к терморегулятору всю систему;
6. Залить бетонной стяжкой уложенные маты или провода;
7. Выполнить настил финишного покрытия.

Терморегуляторы бывают интеллектуального типа или механические, при этом прибор снимает показания температуры как пола, так и окружающей среды. Графически производитель указывает на самом корпусе датчика схему подключения, также эти данные можно найти в паспорте.

Самый популярный терморегулятор – электронного типа с подключением через электрощиток. Это устройство автоматическое и обеспечивается при разнице в напряжении недостающую мощность. Есть и ограничение – максимум напряжения, которое необходимо для работы регулятора (показатель должен совпадать со значением, выдаваемым системой).

Последовательность действий при подключении электропола

В первую очередь устанавливается датчик, затем подводятся сетевые провода, а последними подводятся жилы контура. На жилах имеются цветовая и буквенная маркировка, чтобы проверить соответствие можно использовать отвертку с индикаторами. При касании фазы инструментом в качестве индикатора загорится лампа.

Последовательность работ следующая:

1. Контактами 1 и 2 жилы сетевого кабеля подключаются к датчику, сверяясь по обозначения на торце терморегулятора;
2. В первое гнездо подключим фазу L, а во второе – нулевую N;
3. Контакты 3 и 4 подключаются к жилам N и L;
4. На жилы 5 и 6 устанавливается термодатчик.

По окончании работ проверяется подключение: устройство включается на минимальной температуре и плавно увеличивается значение тепла до максимума.

Водяной теплый пол

Водная система отличается установкой от электропола, в первую очередь необходим коллектор:

• Ставят коробку, к которой будет прямой доступ;
• Проводят монтаж запорных кранов;
• Трубу соединяют с установленной коробкой, используя переходники;
• Крепят измерительное оборудование для контроля температур;
• Ставят смеситель-насос, который нужен для снижения температуры носителя при максимальных температурах;
• Если регулировка требуется каждой комнате, ставят в них по отдельной коробке.

Как соединить теплый водяной пол?

Подключение проводится параллельно или последовательно. Наиболее популярный способ – параллельный, поскольку любая ветка контура работает автономно. Параллельный контур сделать легко, а на отводы достаточно поставить запорную арматуру. В последовательном монтаже нужно добавлять насосы, чтобы запустить подачу и циркуляцию жидкости в контуре.

Схемы подключения подразумевают использование трехходового клапана и циркуляционного насоса. Поскольку клапан может обеспечить качественную циркуляцию жидкости, закачанной в трубу, и без насоса, то такая установка будет более выгодной. Трубы при таком способе должны укладываться петлями или спиралью, а также разрешается двойная спираль.

Инфракрасный теплый пол

Теплые полы с инфракрасной сеткой устанавливаются при помощи термодатчиков. Владелец получает возможность экономии на электричестве и автоматическую работу системы. Монтаж ИК пленки стандартный и напоминает работы по установке электрического пола.

Иногда инфракрасный пол устанавливают так, чтобы кабели в его составе не пересекались, в таком случае важно правильно соединить все контакты по схеме.

Заключение

Важно следить за правильным использованием теплого пола – температуру не стоит завышать более 20-30 градусов тепла. Накрывать пол одеялом или мебелью в помещении с водяным теплым полом запрещено, также как и ставить тяжелые предметы на трубу с теплоносителем. В жаркий летний период полы отключаются.

Теплый пол из полипропиленовых труб пользуется популярностью из-за своих многочисленных положительных свойств. Для устройства своими руками напольного отопления более эффективно применять именно эти элементы. Стальные трубы – это пережиток.

Полипропиленовые трубы для водяного теплого пола

Преимущества

Если сделать напольное отопление при помощи ПВХ-труб, удается достигнуть множества преимуществ. В их число входит:

Структура полипропиленовой трубы

• долгий срок службы теплого водяного пола. Полипропиленовые трубы могут эффективно работать на протяжении 50 лет;
• полипропилен обладает высокой химической стойкостью;
• такие трубы не подвержены коррозии. На их внутренней поверхности не накапливается накипь;
• такие трубы отличаются низким уровнем шума;
• отдельные элементы системы соединяются между собой монолитно. Это обеспечивает ее долгий срок службы, поскольку исключаются утечки теплоносителя;

  Характеристики полипропиленовых труб

• монтаж полипропиленовых труб происходит при помощи специального сварочного аппарата. С ним может работать любой человек без соответствующего опыта;
• полипропилен обеспечивает высокую кислородонепроницаемость. Это позволяет продлить срок службы всех металлических деталей, которые не будут подвергаться коррозии;
• цена полипропиленовых труб радует. Также низкой стоимостью отличаются дополнительные детали для монтажа всей системы (фитинги и другие);

  Срок службы полипропиленовых труб разных типов с показателями температур и давления

• полипропилен отличается высокой прочностью. Он способен эффективно работать при наличии высокого давления от циркулирующего теплоносителя;
• небольшой вес, что обеспечивает простоту монтажа;
• при замерзании теплоносителя не происходит разрушение стенок трубопроводов. Они способны расширяться, а после повышения температуры принимать первоначальную форму;
• полипропилен считается экологически безопасным. Он не выделяет токсических веществ в процессе эксплуатации.

Недостатки

При применении полипропиленовых труб для устройства напольного отопления необходимо использовать элементы с армированными стенками. Применение обычных материалов приведет к снижению срока службы системы. Неармированные стенки не могут справиться с высокой нагрузкой от циркулирующего теплоносителя под давлением. Также определенное воздействие наблюдается от стяжки и других элементов теплого пола.

Как монтировать полипропиленовые трубы

Еще одним недостатком полипропилена считается его неустойчивость к воздействию высоких температур. Поэтому его запрещено использовать в помещениях с высокой пожароопасностью. Нормальной рабочей температурой полипропилена считается +75°С (давление до 7,5 атм.). Его можно эксплуатировать при +95°С, но в таком случае значительно снижается срок службы. Поэтому при устройстве системы напольного отопления необходимо позаботиться о том, чтобы теплоноситель достигал оптимальной температуры.

Разновидности полипропиленовых трубопроводов

Полипропиленовые трубы популярны при устройстве теплого пола, системы водоснабжения и других инженерных сетей в доме. Они могут быть однослойными или многослойными. Каждый вариант имеет свою сферу применения.Полипропиленовые трубы для систем водоснабжения и отопления

Однослойные

Основные разновидности:

Таблица размеров однослойных полипропиленовых труб

• РРН. Трубопроводы изготавливаются из гомополипропилена. Не используются для устройства напольного отопления, но широко применяются для систем водоснабжения, вентиляции;
• РРВ. Изготавливаются из блок-сополимера полипропилена. Отличаются высокой прочностью и стойкостью;
• PPR. Для производства используется рандом-сополимер полипропилен. Трубы из данного материала способны эффективно распределить произведенную нагрузку по своим стенкам;
• PPs. Трубы данного типа являются трудновоспламеняемыми. Они способны эффективно работать при температуре, которая не превышает +95°С.

Многослойные

Существует несколько видом многослойных труб, которые усилены армирующим слоем из следующих материалов:

Технические характеристики многослойных полипропиленовых труб

• алюминия. Тонкий армирующий лист наносится на внешнюю поверхность трубопровода. При соединении нескольких элементов алюминиевый слой срезается на 1 мм. Также существуют вариации, где армирование осуществляется внутри – между стенок. Полипропиленовые трубы с алюминиевым армированием способны эффективно работать при температуре +95°С (кратковременно при +110°С);
• стекловолокна. Армирующий слой размещают между листами полипропилена. Данные трубопроводы эффективны при устройстве напольного отопления;
• композит. Смесь из волокон алюминия и стекловолокна укладывают между двумя слоями полипропилена.

Подготовительные работы к укладке теплого водяного пола

Сделать своими руками теплый пол с применением полипропиленовых труб невозможно, если правильно не подготовить основание для их укладки:

• На первом этапе застилается гидроизоляция. Для этого рекомендуют использовать толстую полиэтиленовую пленку, которая не способна пропустить влагу. Гидроизоляцию желательно завести на стены на расстояние 10 см.

  Подготовка основания перед монтажом теплого водяного пола

• Укладывается теплоизоляция. Можно использовать разные утеплители в виде рулонов или плит. Если выбран экструдированный пенополистирол, необходимо следить, чтобы между отдельными элементами не образовывались щели. Они станут источниками проникновения холодного воздуха. Для этого утеплитель рекомендуют укладывать в два слоя. Верхние плиты должны перекрывать стыки нижних. Для устранения мостиков холода все щели можно заполнить монтажной пеной.
• Укладывается теплоизоляционная подложка с фольгированным покрытием. Используя пенофол, можно значительно повысить эффективность напольного отопления, поскольку воспроизведенное тепло будет отражаться в помещение. Для герметизации стыков используют скотч.

Расчет необходимой длины трубопровода

Укладка трубопроводов своими руками в стяжке должна воспроизводиться по определенной схеме. Теплый пол из полипропиленовых труб может иметь форму:

• змейки;
• двойной змейки;
• спирали;
• угловой змейки (и другую).

  Варианты укладки труб

Для устройства теплого пола своими руками шаг между витками должен составлять от 10 до 30 см. В большинстве случаев достаточно 30 см. На участках со значительными теплопотерями можно уменьшить шаг до 15 см. Высокая эффективность напольного отопления сохраняется, если сделать водяной контур в цементно-песчаной стяжке с максимальной длиной 80 м (идеальный вариант – до 50 м).

Расчет длины контура водяного теплого пола

Для расчета необходимого количества трубопроводов можно воспользоваться миллиметровой бумагой. На ней в масштабе рисуют план помещения, где изображается схема теплого пола. Измерив длину контура, можно сориентироваться о необходимом количестве труб. Также это легко узнать, если использовать обычную нить. Ее укладывают на пол по схеме, которая выбрана для устройства теплого пола.

После всех манипуляций достаточно измерить длину нити, которая будет соответствовать метражу трубопроводов. При использовании любого варианта нужно увеличивать требуемый объем на 10%.

Укладка труб

Сварка полипропиленовых труб

Для укладки полипропиленовых труб в стяжке рекомендуют использовать схему «спираль». Таким способом можно обеспечить более равномерный подогрев поверхности и облегчить монтаж. Трубы будут укладываться с большим радиусом, чего нет при использовании схемы «змейка».

Для крепления водяного контура на подготовленное основание укладывают металлическую сетку. Она также позволит укрепить слой стяжки, которая прослужит более длительный период. Трубы крепятся к сетке при помощи металлической проволоки или пластиковых хомутов.

Установку данных элементов стоит производить через каждые 0,8 м. Слишком сильно затягивать крепежные детали не следует, чтобы не вызвать деформацию труб. Также их можно зафиксировать непосредственно к теплоизоляции при помощи дюбелей.

Завершительный этап

После установки водяного контура нужно произвести его подключение к коллекторной группе. Один конец подсоединяется к подаче, другой – к обратке. После подключения к коллектору необходимо протестировать систему отопления. Это можно сделать, если запустить теплоноситель в теплый пол. Давление системы должно быть выше рабочего, но не больше 6 Бар.

Подключение водяного теплого пола к коллектору

Видео: Пайка полипропиленовых труб

Используемые источники:

• http://spetsotoplenie.ru/tyoplyi-pol/vodyanoj/shema-podklyucheniya-teplogo-vodyanogo-pola-i-varianty-ukladki-trub.html
• http://transkribator.guru/remont/vodyanoj-tyoplyj-pol-svoimi-rukami-chast-2-montazh-trub/
• https://eurosantehnik.ru/sxemy-podklyucheniya-vodyanogo-teplogo-pola.html
• https://seti.guru/kak-soedinit-teplyj-pol
• https://kaminyn.ru/tyoplyiy-pol/vodnyiy/polipropilenovyie-trubyi-dlya-teplogo-pola.html
