Схема подключения теплоаккумулятора с твердотопливным котлом и электрокотлом

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Подмес горячей воды и добавка клапанов

Чтобы система заработала надо обеспечить автоматический подмес горячей воды в обратку. Таким образом повышаем температуру воды, заходящей в котел. Если в него будет попадать слишком холодный теплоноситель, котел может быстро выйти из строя. Существует несколько распространенных схем обвязки с добавлением обратки. Мы используем трехходовой смесительный термостатический клапан. Установка этого клапана позволяет образовать малый круг обращения теплоносителя, в результате чего разогрев котла ускорится. Такой подход предотвращает образование конденсата, тем самым оберегает теплообменник от поломок из-за значительной разницы температур.

Представим смоделированную ситуацию. Встроенный лепестковый клапан выставим на срабатывание при достижении температуры 55 градусов. При запуске котла вода в системе не нагрета и пока она холодная, клапан закрывается и пускает носитель по малому кругу. После того, как подаваемая вода нагрелась до порогового значения 55 градусов, клапан приоткрылся и начал подмешивать охлажденную воду из обратки. На следующем этапе нагревается вся бочка, при этом температура обратки также поднимется выше 55 градусов. В этот момент клапан полностью переключится и пустит воду по большому кольцу.

После подключения обратки схему обвязки твердотопливного котла добавляем клапан сброса давления. Он необходим на случай превышения рабочих показателей. В твердотопливном котле предусмотрено специальное отверстие для монтажа клапана. В других моделях клапан можно установить через тройник. Включаем в систему расширительный бак. После него для завершения обвязки со стороны теплогенератора необходимо подключить электрокотел. Он включается в схему параллельно уже установленному твердотопливному котлу.

У нас образовались две подачи, на каждой из них необходимо установить обратные клапаны. Это делается для того, чтобы насос одного из котлов не качал воду по рабочему контуру в противоход другому. Напомним, на твердотопливном котле используем не обычный, а лепестковый клапан.

Обвязка твердотопливного котла и буферной емкости

Наиболее простой будет схема обвязки, содержащая буферную емкость с предустановленным змеевиком ГВС. Преимуществом такого варианта будет значительная экономия места в бойлерной за счет отсутствия отдельного бойлера. Еще один дополнительный плюс — скромная экономия на вложениях из-за отсутствия необходимости покупать и устанавливать еще один узел. В таком варианте упрощается процесс обслуживания системы, так как не будет проблем борьбы с бактериями.

Летом теплоаккумулятор со змеевиком ГВС становится полноценным бойлером косвенного нагрева. Насос в схему подключается стандартной дюймовой трубой, на электрический котел хорошо подходит труба ¾ или дюйм. Если запланирована установка буферной емкость объемом не менее 1000 л, то получается более экономно и целесообразно обратку от электрического котла немного поднять и подключить основной контур не снизу, а выше, в средние выводы теплоаккумулятора. При такой схеме котел не будет постоянно нагревать весь объем, что снизит скорость его амортизации. Этот параметр зависит от техзадания.

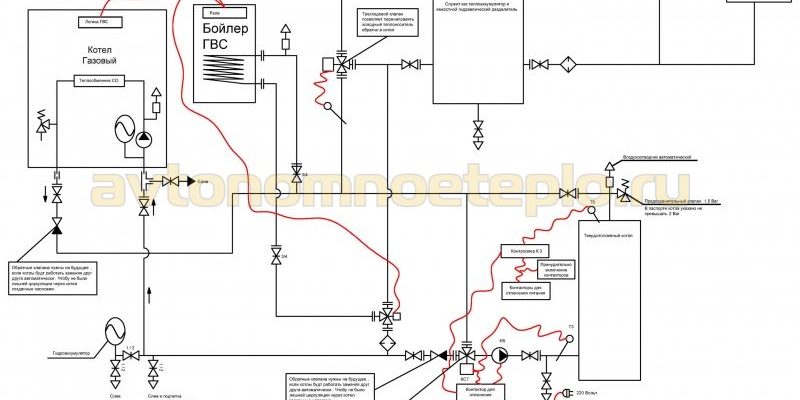

Если требуется обвязать не твердотопливный, а газовый котел, то используется такая же схема контура, как и для электрического. Необходимо отметить, что в рассматриваемой нами схеме стандартный электрический котел уже содержит в себе все необходимое:

• насос;
• датчик давления;
• предохранительный клапан.

При выборе модели, в которой эти части отсутствуют, котел придется соответствующим образом обвязать.

Подключение к системе отопления

Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.

Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.

На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.

Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:

• расширительного бака;
• котлов;
• насоса.

В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.

Утепление арматуры

Рассмотрим вопрос необходимости утепления арматуры. Большая протяженность труб, много фитингов и высокие рабочие температуры в системе приводят к потерям тепла. На готовых объектах не утепленное должным образом отопительное оборудование перегревает окружающее пространство. В помещении, где установлен котел и теплоаккумулятор, температура может достигать плюс 27 градусов в сильный мороз. Топливо расходуется нерационально, а эффективность системы снижается. После утепления труб удается отвоевать несколько градусов и снизить расход топлива.

Утепляя арматуру надо помнить о том, что при работе со стороны котлов трубы сильно нагреваются, так как могут транспортировать воду горячее 100 градусов. Пенополиэтиленовая изоляция в этом случае не подходит. Ее можно ставить только в другой части контура со стороны радиаторов системы отопления. В котельной на горячие трубы лучше надеть более устойчивую к нагреву каучуковую изоляцию. Стоит дополнительно изолировать также фитинги и другую арматуру.

По технике безопасности не рекомендуется изолировать насосы. Это оборудование имеет ограничение, не допускающее превышения норматива по температуре окружающей среды. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо.

Схема подключения с бойлером

Рассмотрим еще одну схему обвязки твердотопливного котла, в которой кроме теплоаккумулятора есть бойлер. Не будем переделывать котловую часть, оставим ее без изменений. Аналогично предыдущей схеме подключим всю систему отопления. Новым будет только бойлер косвенного нагрева, добавленный в спланированный контур. Внутри выбранной нами модели находится змеевик, через который проходит нагретый теплоноситель. Благодаря этому вода нагревается напрямую и перекачивается с помощью специального насоса. По опыту ранее применявшихся схем рекомендую выводы, подсоединенные к бойлеру, использовать подальше от тех, которые подсоединены к самому котлу и радиаторам отопления.

На выводе подготовленной горячей воды из бойлера необходимо установить еще один расширительный бак. После этого на вводе в систему холодной воды врезаем лепестковый предохранительный клапан. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Трубы не будут слишком горячими — бойлер автоматически контролирует температуру теплоносителя внутри себя.

Может оказаться полезным поставить дополнительный смеситель на выходе, так как в бойлере периодически требуется делать профилактическую дезинфекцию внутреннй полости высокой температурой. При нагреве системы появляется вероятность ошпариться паром, если в этот момент кто-то откроет горячую воду. Помимо этого, смеситель позволит оставлять в бойлере увеличенный запас горячей воды. Для этого электрокотел должен быть подключен к бойлеру, но контур будет строиться напрямую по другой схеме.

Линия рециркуляции в бойлере подключается через специальный дополнительный выход. Подсоединяем в контур арматуру согласно рассмотренной выше схеме. Обратите внимание — в приведенных схемах подробно разобрана только гидравлическая часть, без монтажа изоляции.

Теги: бойлер, схема отопления, твердотопливный котел, угольный котел

Теплое, уютное и красивое жилище — мечта каждого владельца частного дома. Отопление в нем играет не последнюю роль. Поэтому выбор надежного, удобного в использовании и с оптимальной ценой отопительного прибора — очень важная задача.

В настоящее время, когда цены на газ, его установку, подключение и обслуживание все время увеличиваются, многие обращают свое внимание на котлы на твердом топливе. Тем более что с приобретением топлива пока, по крайней мере, проблем нет. И наша промышленность радует большим выбором современных усовершенствованных твердотопливных котлов с теплоаккумулятором : пиролизных и пеллетных.

Что такое теплоаккумулятор

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Преимущества использования

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Достоинства системы:

• тепловой агрегат используется на полную мощность, происходит почти полное сгорание топлива;
• следствие этого: высокий кпд (коэффициент полезного действия) — при наименьшем количестве сгораемого топлива получаем больше калорий тепла;
• экономия на приобретении топлива;
• не происходит резких скачков температуры, оборудование не подвергается коррозии, поэтому дольше служит;
• удобное использование, так как разовой загрузки топлива хватает на большой промежуток времени — не нужно подниматься среди ночи и подбрасывать топливо в котел;
• в доме комфортная обстановка, так как нет резких колебаний температур, а датчики температур могут контролировать климат в каждой комнате и отключать и выключать насос отопления по мере необходимости;
• снабжение горячей водой;
• при подключении ТЭНа — использовать вместо электрокотла;
• возможность подключения нескольких независимых друг от друга контуров: для отопления, для горячей воды и для других нужд;
• возможность подключения солнечных батарей.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Минусы системы:

1. Самым значительным недостатком является высокая цена теплоаккумулятора, поэтому народные умельцы очень часто изготавливают их своими руками. При достаточном мастерстве и определенной сноровке сделать это не очень трудно.
2. Второй проблемой, с которой сталкивается владелец частного дома, является то, что необходимо проектировать котельную с учетом размера емкости, а она немаленькая. Минимальный размер теплового аккумулятора: 1 метр в высоту и диаметр 600 мм, а для двухэтажного дома он будет еще больше.
3. При покупке котла следует принимать во внимание, что мощность его должна рассчитываться не только по площади отапливаемого помещения, но и по емкости теплового генератора: то есть почти в 2 раза мощнее нужно покупать агрегат для отопления.

Когда нужно ставить

Теплогенератор — это дорогое удовольствие.

Поэтому его устанавливают в случае:

• когда имеется большая площадь дома;
• большой расход горячей воды;
• когда применяют несколько видов отопителей: газовая установка, или электрокотел, или солнечные батареи, которые входят в моду в последнее время.

Отопители комбинируют, выбирают, что и в какое время лучше использовать.

Например:

• днем — солнечные батареи, вечером — котел;
• днем — твердотопливный котел, ночью — газ.

Цены на твердотопливные котлы

твердотопливный котел

Расчет теплоаккумулятора

Чтобы правильно рассчитать необходимую емкость теплоаккумулятора лучше всего обратиться к опытному специалисту. Но в то же время есть методики для расчета, по которым можно приблизительно рассчитать емкость буферного устройства, чтобы как-то сориентироваться, какой по мощности приобретать котел, и определиться с расположением теплового накопителя и размерами котельной.

Есть два метода расчета:

• простой, основанный на практике специалистов;
• по формуле.

Исходя из многолетнего приобретенного опыта, специалисты пришли к мнению, что на 1 кВт мощности котла необходимо 25-50 литров объема теплогенератора. Истина находится где-то посередине. Поставить меньшего объема накопитель, котел будет работать с меньшим КПД, если возьмешь большего объема — дома будет холодно, так как теплонагреватель будет только аккумулировать тепло, а в системе будет его не хватать.

По формуле емкость рассчитывается так: Q = mc (T2-T1), где:

• Q — количество накопленного тепла,
• m — объем воды в емкости,
• c — удельная теплоемкость, равная 4200 Дж/(кг·К) ,
• Т2 и Т1 — показатели температур воды на входе и обратке.

Нюансы монтажа

Тепловые накопители бывают разной величины и различных конструкций.

Но при монтаже для всех категорий необходимо соблюдать они и те же требования:

• категорически запрещаются сварные соединения при монтаже теплоаккумулятора;
• монтаж осуществляется только муфтами с резьбой или фланцами;
• необходимо снабдить запорной арматурой все подходящие трубопроводы;
• на всех входящих и выходящих контурах установить термодатчики;
• подключить в систему дренажный датчик;
• «грязевики» — фильтры грубой очистки установить на всех входах в теплогенератор;
• иногда в комплектацию теплового накопителя не входит автоматический воздухоотводчик, обязательно приобрести его и установить в верхнем выходном контуре;
• группу безопасности рекомендуется устанавливать вблизи аккумулирующей емкости;
• размещать аккумулятор тепла необходимо только в отапливаемом помещении во избежание замерзания теплоносителя;
• устанавливать теплоагрегат рекомендуется на специальный фундамент;
• для соблюдения техники безопасности размещать его так, чтобы был свободный доступ ко всем входящим и выходящим контурам.

Схемы подключения к твердотопливному котлу

Рассмотрим различные методы подключения аккумулирующей емкости.

Самая простая и дешевая в изготовлении и эксплуатации схема состоит из:

• агрегата нагревания;
• простого трубопровода;
• обыкновенной буферной емкости;
• циркуляционных насосов для перемещения теплоносителя от нагревателя к потребителям тепла.

Давление во всей системе одинаковое. Такая схема подойдет для небольших домовладений.

Более рациональное использование накопленной тепловой энергии достигается при добавлении в схему отопления смесительного блока, который состоит из перемычки, которая соединяет подающий и возвратный трубопроводы и трехходового смесительного клапана с термоголовкой.

В данной системе имеется возможность контролировать и регулировать температуру теплоносителя, при этом «зарядки теплогенератора» хватает на более длительный срок.

Для снабжения жилого дома горячей водой применяют тепловые агрегаты более сложной конструкции.

В такие устройства входят:

• теплообменник, состоящий из спиралевидных трубочек из нержавеющей или гофрированной стали;
• бак для нагрева воды;
• магниевый анод, препятствующий образованию накипи на внутренних стенках бака, который периодически необходимо менять;
• тепловые электронагревательные тены;
• термометры — датчики воды.

В этом случае подающий трубопровод подсоединяют к накопителю тепла в нижнюю точку, а выход монтируют вверху.

Ранее были приведены схематические примеры отоплений.

Рассмотрим более подробно принцип работы системы отопления и ее состав:

1. Отопитель — котел твердотопливный.
2. Группа безопасности сразу над котлом, которая следит за температурой и давлением теплоносителя в системе.
3. Малый круг отопления состоит из перемычки, соединяющей подающий трубопровод и обратку, трехходового клапана, циркуляционного насоса и расширительного бака. Роль малого круга: защита теплогенератора от холодного теплоносителя и предотвращения появления конденсата в котле. В начале работы теплогенератора вода по трубам идет частично в теплогенератор и по малому кругу. Теплоноситель нагревается до 60 градусов, начинает работать клапан: он потихоньку открывается и холодная вода из обратки начинается смешиваться с горячей водой из малого контура. Как только температура достигает 60 градусов, клапан полностью перекрывает малый круг и теплоноситель идет полностью через теплогенератор.
4. Расширительный бачок забирает излишки давления из системы, а при необходимости — сбрасывает его в нее обратно.
5. За малым контуром подающий трубопровод подсоединяют в верхней точке теплогенератора, а обратка подсоединяется в нижнюю точку.
6. После бака на подающем трубопроводе снова ставят трехходовой датчик с комнатным измерителем температуры и циркуляционный насос.
7. Далее размещаются радиаторы отоплений остальных помещений.

Схема подключения к электрокотлу

Если в домовладении установлен электрический счетчик с двухфазным тарифом «день-ночь», то можно применять в качестве основного источника отопления электрокотел в тандеме с теплоаккумулятором. Только работать он будет ночью, нагревая всю систему и «заряжая» тепловую емкость до температуры 90 градусов. А днем тепловой источник начинает отдавать тепло в систему отопления. При помощи циркуляционного насоса и датчиков температур можно добиться равномерного распределения тепла по разным помещениям.

Еще один вариант применения электричества встречается при эксплуатации теплового аккумулятора: в него встраивают специальные тепловые электрические нагреватели.

Они применяются для дополнительного подогрева аккумулятора в ночное время или когда нет большой необходимости растапливать основной источник тепла. Если в конструкции ТЭНа нет термодатчика, необходимо его обязательно приобрести и установить.

В данной статье приведены основные аспекты устройства систем отопления, но при расчете и установке, если не доверяете своему умению и мастерству, обратитесь к опытным специалистам, чтобы впоследствии не попасть впросак. Все-таки отопление своего жилища — это очень ответственное дело.

Видео

В этом видеоролике опытный мастер на примере расскажет и покажет, как правильно сделать обвязку твердотопливного котла и бака-аккумулятора.

Похожие записиОтзывы и комментарии

Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.

Что такое буферная емкость

На самом деле теплоаккумулятор, предназначенный для системы отопления, — это обычный металлический бак расчетной вместительности, укрытый теплоизоляционным слоем. В простейших моделях заводского изготовления есть только патрубки для подключения теплоносителя, да гильзы под установку термометров. В буферных емкостях подороже термометры уже встроены, а самые дорогие изделия оснащаются теплообменниками в виде змеевиков. Устройство такого теплоаккумулятора показано на рисунке:

Как видно, конструкция буферной емкости не отличается особой сложностью, оттого разные мастера — умельцы приспособились ее делать своими руками, о чем рассказано в отдельной теме.

Назначение змеевиков – подогрев воды для обеспечения ГВС и присоединение альтернативных источников тепловой энергии – солнечных коллекторов. Понятно, что данная функция востребована лишь при благоприятных погодных условиях в регионе проживания. В целом же буферная емкость для котла отопления призвана решать такие задачи:

1. Создание условий для работы ТТ-котла с максимальным КПД и минимальными выбросами в атмосферу.
2. Комфортная эксплуатация теплогенератора, когда не нужно подбрасывать дрова в топку каждые 4—6 часов, включая ночное время.
3. Подогрев и подача воды питьевого качества 1—2 потребителям (опция).

Большинство производителей отопительного оборудования, работающего на твердом топливе, в прилагающейся документации указывают, что крайне желательно выполнить подключение к ТТ-котлу теплоаккумулятора. Причина такова: агрегат достигает наибольшей эффективности при режиме работы, близком к максимальному. А поскольку излишек вырабатываемого тепла нужно куда-то поместить до подачи в систему отопления, понадобится буферная емкость с водой.

Не имея термоаккумулятора, мы стараемся всячески «придушить» тепловой агрегат, ограничивая подачу воздуха для горения. Мало того что это снижает его КПД до 40% (как у буржуйки), но и вызывает выброс в атмосферу токсичного угарного газа. Из-за этого часть европейских стран запретили сжигание древесины и угля в котлах отопления без буферной емкости.

С более редкими посещениями помещения топочной все понятно: накопленное в баке тепло еще долгое время будет расходоваться на обогрев дома при условии, что его объем правильно рассчитан. Кроме того, при совместной работе твердотопливного котла в паре с теплоаккумулятором вероятность перегрева и закипания воды в рубашке агрегата сводится практически к нулю.

Помимо взаимодействия с дровяными теплогенераторами, можно использовать теплоаккумуляторы и с электрическими котлами. Это имеет смысл, когда ночью потребляемая электроэнергия считается по тарифу, что в 2—3 раза ниже обычного. За промежуток времени, пока действует этот тариф, электроустановка сможет полностью «зарядить» тепловой аккумулятор, а он станет отдавать эту энергию на обогрев дома в течение дня.

При таком варианте результаты предыдущего расчета мощности электрического котла придется удвоить, чтобы его теплоотдачи хватило на обогрев дома и загрузку бака по ночному тарифу.

Расчет буферной емкости

Основной критерий, по которому выбирается буферная емкость для твердотопливного котла, — это ее объем, определяемый расчетом. Его величина зависит от таких факторов:

• тепловая нагрузка на отопительную систему частного дома;
• мощность котла отопления;
• предполагаемая длительность работы без помощи источника тепла.

Перед тем как рассчитать вместительность теплоаккумулятора, нужно прояснить все перечисленные моменты, начиная со средней тепловой мощности, что потребляет система в течение зимнего периода. Максимальную мощность принимать для расчета не следует, это приведет к увеличению размеров бака, а значит, и к повышению стоимости изделия. Лучше несколько дней в году претерпеть неудобства и загружать топку чаще, нежели платить сумасшедшую цену за большой теплоаккумулятор, который будет использоваться нерационально. Да и места он займет слишком много.

Мнение эксперта. Для обеспечения тепловой энергией дома площадью 200 м² достаточно буферной емкости, вмещающей 1 т теплоносителя, а это объем 1 м³. Утверждение верно для средней полосы Российской Федерации, в более южных или северных регионах расклад будет другим.

Невозможна нормальная работа системы отопления с теплоаккумулятором, когда источник тепла имеет малый запас по мощности. В этом случае «зарядить» батарею полностью не удастся никогда, поскольку теплогенератор должен одновременно обогревать дом и загружать емкость. Помните, что подбор твердотопливного котла для обвязки с теплоаккумулятором предполагает двукратный запас по тепловой мощности.

Алгоритм расчета предлагается изучить на примере дома площадью 200 м² при длительности простоя котла 8 часов. Предполагается, что вода в баке нагреется до 90 °С, а в процессе работы отопления остынет до 40 °С. Для обогрева такой площади в наиболее холодное время понадобится 20 кВт теплоты, а среднее ее потребление составит около 10 кВт/ч. Значит, батарея должна накопить 10 кВт/ч х 8 ч = 80 кВт энергии. Дальше расчет объема теплоаккумулятора для твердотопливного котла ведется через формулу теплоемкости воды:

m = Q / 1.163 х Δt, где:

• Q – расчетное количество тепловой энергии, которое надо накопить, Вт;
• m – масса воды в резервуаре, кг;
• Δt – разница между начальной и конечной температурами теплоносителя в баке, равна 90 – 40 = 50 °С;
• 163 Вт/кг °С или 4.187 кДж/ кг °С – удельная теплоемкость воды.

Для рассматриваемого примера масса воды в теплоаккумуляторе составит:

m = 80000 / 1.163 х 50 = 1375 кг или 1.4 м³.

Как видите, в результате вычислений размеры буферной емкости выходят больше, чем рекомендует эксперт. Причина проста: для расчета были взяты неточные исходные данные. На практике, особенно когда дом хорошо утеплен, средний расход теплоты на площадь 200 м² будет меньше, чем 10 кВт/ч. Отсюда вывод: чтобы правильно рассчитать размеры теплоаккумулятора для твердотопливного котла, необходимо использовать более точные исходные данные по потреблению тепла.

Для справки. Существует и укрупненный способ расчета, согласно которому на каждый кВт тепловой мощности котла приходится 25 л объема теплоаккумулятора.

Подбор теплоаккумулятора

Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления.

Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.

Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор. А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же.

 Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль. Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную.

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Заключение

Нельзя отрицать тот факт, что теплоаккумулятор улучшает условия эксплуатации обычного твердотопливного котла. Последний сжигает топливо с максимальным КПД, а после прогрева число походов в котельную сокращается до минимума. Другое дело, что данное удовольствие – не из дешевых, из-за чего львиная доля работающих в частных домах аккумуляторов – самодельные.

Теплоаккумулятор — агрегат для собирания и увеличения тепла с целью его дальнейшего применения. Устройство используется в частных домах, квартирах, на предприятиях, а также для предпускового прогрева двигателей. Аккумулятор тепла для системы отопления позволяет уменьшить энергетические затраты на обогрев помещений и горячее водоснабжение. Агрегаты устанавливаются в обвязку твердотопливного котла либо подключаются в гелиосистему.

1 Назначение агрегата</span></h2>

Работа твердотопливного котла в системе отопления представляет собой некоторую цикличность. Сначала в него закладывают топливо, разжигают, а затем котел постепенно выходит на максимальную мощность и передает тепловую энергию через теплоноситель в систему отопления.

Закладка дров постепенно прогорает, теплоотдача уменьшается, и теплоноситель остывает. В период пиковой мощности часть тепловой энергии остается невостребованной, а во время догорания топлива ее, наоборот, будет недостаточно. Для повторения цикла следует опять осуществить закладку твердого топлива.

Частично эту проблему может решить пиролизный котел длительного горения, но во время его работы часто не совпадают пики выработки и потребления тепловой энергии. Для разрешения такой ситуации устанавливается энергоаккумулятор для системы отопления, который известен как буферная емкость или тепловой накопитель.

‘ >Обвязка твердотопливного котла с теплоаккумуляторомРекомендуемСхема подключения электрокотла в систему отопления

2 Устройство и принцип действия</span></h2>

В основу действия этого агрегата заложена высокая теплоемкость воды. Если в период максимальной мощности котла нагреть некоторое количество воды, тогда впоследствии ее энергетический потенциал можно будет использовать для нужд отопления.

Например, вода при остывании на 1° C может нагреть 1 м³ воздуха на 4° C. Самый простой теплоаккумулятор для котлов отопления представляет собой вертикальную емкость с четырьмя врезанными в разные стороны патрубками. Существуют теплонакопители с разнообразными аккумулирующими материалами:

• твердотельные;
• паровые;
• жидкостные;
• термохимические;
• с нагревательным элементом (ТЭНом).

С одной стороны корпуса два патрубка подсоединяются к трубопроводам котла, а с другой — к системе отопления. После запуска нагревателя циркуляционный насос начинает прокачивать теплоноситель через буферный бак.

В нижнюю часть накопителя поступает холодный теплоноситель, а в верхнюю — горячий. Из-за существенной разницы в плотности вода перемешиваться не будет, а горячий теплоноситель постепенно заполнит всю емкость.

Обычно объем термоаккумулятора для отопления рассчитывается таким образом, чтобы одной закладки топлива хватило для полного заполнения емкости горячей водой. То есть вся энергия котла, исключая потери, преобразуется в тепловую, которая будет накоплена в аккумуляторной емкости.

Теплоизоляция позволяет сохранять высокую температуру воды в течение длительного времени. Когда котел перестает работать, система обогрева продолжает функционировать. Благодаря насосу горячая вода из аккумулятора поступает в трубопроводы и приборы отопления дома.

На место горячего теплоносителя в буферную емкость через нижний патрубок из обратной линии трубопровода снова поступает остывшая вода. При использовании электрического котла схему отопления с теплоаккумулятором можно использовать в ночное время, когда действует льготный тариф.

‘ >Схемы котельных с теплоаккумуляторомРекомендуемУстройство буферной ёмкости для твердотопливного котла

3 Виды тепловых аккумуляторов</span></h2>

Все накопители представляют собой вертикальные цилиндрические резервуары. Отличаются они друг от друга только элементами, расположенными внутри конструкции. Существует несколько типов термоаккумуляторов:

1. 1. Простая конструкция. Подключение емкости проводится непосредственно к контурам котла и системы отопления. Такие накопители применяются для использования одного типа теплоносителя, если его давление в контурах не превышает показателей котла и теплоаккумулятора. При различных значениях давления необходимо подключить в схему дополнительный внешний теплообменник.
2. 2. Емкость с внутренним теплообменником. Внизу нее находится трубчатая спираль из нержавеющей стали. В зависимости от конструкции возможна установка нескольких теплообменников. Применяются такие аккумуляторы, когда давление и температура теплоносителя в контуре обогревателя значительно превышают допустимые показания на линиях потребителей при подключении нескольких источников тепла. Например, котловое оборудование применяется совместно с солнечным коллектором. При использовании в контурах разных видов теплоносителей устанавливают накопительные емкости с теплообменниками. В таких термоаккумуляторах происходит активное смешивание горячего теплоносителя с остывшим.
3. 3. Наличие в баке проточного контура ГВС. В такой конструкции теплообменник обычно устанавливается в верхней части накопителя. Такая схема используется при равномерном водоразборе горячей воды. Теплообменник выполнен из нержавеющей пищевой стали.
4. 4. Термоаккумулятор с баком для запаса ГВС. Схема напоминает устройство бойлера косвенного нагрева. Используется накопитель такой конструкции в условиях частого пикового разбора горячей воды для хозяйственных нужд.

Все подобные конструкции могут выпускаться в различных вариациях в зависимости от сложности схемы отопления, количества и видов используемых нагревателей и водяных контуров. Сложные устройства легко определить по многочисленным патрубкам, выходящим из емкости.

‘ >Теплоаккумулятор или Буферная емкость. И зачем он нужен. Storage tank or buffer capacity principleРекомендуемУстройство бака-аккумулятора в системе отопления

4 Популярные модели</span></h2>

В зависимости от котлового оборудования и количества потребителей тепловой энергии выбирают подходящую модель буферной емкости. Аккумулятор можно приобрести с перспективой будущих подключений дополнительных приборов, а подключенные патрубки временно заглушить. В десятку популярных устройств входят следующие модели:

1. 1. Nibe BU 500.8 применяется в системах отопления с разными источниками тепла. Отличается пенополистирольной изоляцией толщиной 14 см. Емкость бака составляет 500 л, предельное давление — 6 бар, а максимально допустимая температура — 95° C.
2. 2. ETS 200 представляет собой ряд блоков из композитного материала, размещенных внутри стального корпуса. Их нагрев осуществляется электрическими ТЭНами мощностью 2 кВт. Внутри установлен вентилятор для ускорения процесса нагрева.
3. 3. HAJDU AQ PT 500 — буферный накопитель, предназначенный для работы в закрытой системе отопления. Подключается в схему отопления с разными типами нагревателей. Бак рассчитан на максимальное давление 3 бар. К недостаткам можно отнести отсутствие внутреннего антикоррозийного покрытия и теплоизоляции. Их устанавливают отдельно.

Стоит также отметить такие виды теплоаккумуляторов, как S-Tank AT 300, Electrotherm ETS, Buderus Logalux P 500−1000/5 и т. д.

‘ >Теплоаккумуляторы, схема работы. И куда он нужен

5 Типовые схемы подключения</span></h2>

Существует несколько схем подключения теплоаккумулятора. Подающий трубопровод от котлового оборудования подсоединяется в верхней области корпуса емкости. С противоположной стороны на таком же уровне подключается подача, идущая на приборы отопления.

Линия обратного трубопровода входит в нижнюю часть бака, на таком же уровне выходит с противоположной стороны и подключается в нагреватель. Это самая простая схема, которая позволяет осуществлять только регулировку количества теплоносителя. Другие способы:

1. 1. С трехходовым клапаном. Подающий и обратный трубопровод системы соединяются байпасом через клапан. Такое подключение позволяет проводить качественную регулировку теплоносителя и изменять его температуру. Накопленной баком энергии хватает на длительный срок.
2. 2. Подключение через внутренний теплообменник. Внутри в нижнем пространстве емкости проходит витой трубопровод, который соединяют с котлом. Выход на радиаторы отопления находится вверху емкости, а обратный трубопровод подключают к нижней части бака. Такая схема дает возможность применять разного рода теплоносители. Давление в котловом контуре выше, чем в трубопроводах батарей.
3. 3. Установка дополнительного теплообменника. Котел соединяют с буферной емкостью последовательно через внешнее теплообменное устройство. Обычно такой способ применяют, если не хватает мощности внутреннего змеевика для нагрева теплоносителя.

Кроме такого оборудования в схемы устанавливают циркуляционные насосы, температурные датчики и элементы группы безопасности. Это позволяет более эффективно использовать теплоаккумулятор для отопления.

‘ >5 причин использовать теплоаккумулятор в системе отопления!Фото Содержимое:Зачем нужна буферная ёмкость для ТТ или электрокотла</li>к подключить буферный накопитель к котлуБуферная емкость, неотъемлемая часть схемы подключения твердотопливного или электрического котла. При одновременном использовании двух типов теплогенераторов, установленных в единую систему отопления бак накопитель играет роль гидравлического разделителя.Обвязка теплоаккумулятора с твердотопливным котлом или электрокотлом преследует несколько важных задач: аккумулирует и отдает энергию, предотвращает гидравлические удары и перегрев теплоносителя, обеспечивает равномерный нагрев теплонесущей жидкости.

Зачем нужна буферная ёмкость для ТТ или электрокотла

Теплоаккумулятор работает как электроаккумулятор. При включенном котле бак собирает тепловую энергию. Внутри ёмкости (в зависимости от модели) вмещается от 200 до более чем 3000 л воды.Нагретый теплоноситель из котла поступает в накопительный бак, покрытый теплоизоляционным слоем. Внутри емкости теплоаккумулятора горячая вода сохраняет температуру в течение 5-18 часов. Сразу после отключения котла, выступающего основным источником тепловой энергии, вода в системе отопления начинает остывать. Недостаток тепла компенсируется за счет нагретого и сохраненного в буферной ёмкости теплоносителя.Описанный принцип работы используется по-разному. Так, теплоаккумулятор в системе отопления с твёрдотопливным котлом устанавливается по нескольким причинам:Подключение буферной емкости к электрокотлу используют с несколько другой целью — с двух тарифным счетчиком. Плата за электричество по «ночному тарифу» существенно снижается. Теплоаккумулятор устанавливают с таким расчетом, чтобы нагреть его в период льготного тарифа на электроэнергию. Экономия при грамотном расчете теплоаккумулятора составит не менее 30%, по сравнению с обвязкой электрокотла без буферной емкости.В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.Для простоты расчетов объём бака и определение расхода теплоносителя высчитывают по следующей таблице:

Жилая площадь / время автономной работы	8 час	10 час	12 час	14 час	16 час
100 м²	587 л	734 л	881 л	1028 л	1175 л
150 м²	880 л	1101 л	1321 л	1542 л	1762 л
200 м²	1174 л	1468 л	1762 л	2056 л	2350 л

Как подключить буферный накопитель к котлу

Чтобы выполнить правильную обвязку необходимо хорошо понимать, как устроен бак. Внутри накопитель — это пустая бочка. В верхней части присутствуют два патрубка для подключения к теплогенератору и системе отопления. Внизу присутствуют аналогичные отводы, для обратки.Правильная обвязка котла с буферной емкостью должна обеспечить соблюдение нескольких условий:Схема отопления с теплоаккумулятором в частном доме предназначена справиться с описанными выше задачами. Проектирование и изготовление обвязки — это сложный процесс, требующий определенных инженерных навыков.

Обвязка теплоаккумулятора с одним котлом

Существуют отличия в подключении буферной емкости в самотечной и с принудительной циркуляцией теплоносителя в системе. Разница заключается в нескольких аспектах, влияющих на схему обвязки:

• Принудительная циркуляция — типовая схема подключения буферной емкости к твердотопливному котлу. Обеспечивает необходимую скорость зарядки теплоаккумулятора. Особенность обвязки в том, что требуется монтаж двух циркуляционных насосов, устанавливаемых непосредственно перед и сразу после накопительного бака, на обратке.При этом необходимо рассчитать мощность насосного оборудования, чтобы во время работы теплоноситель с обратки не поднимался в теплоаккумуляторе под давлением в верх, и не подмешивался к горячей жидкости. Для этого насос до накопителя должен иметь меньшую мощность, чем тот, что установлен сразу после него. Это рекомендуемая схема подключения теплового аккумулятора с твердотопливным котлом.Так как точно отрегулировать циркуляцию и давление воды в системе перед и после бака сложно, непосредственно перед емкостью устанавливают балансировочный кран.
• Гравитационная система — теплоноситель циркулирует естественным способом, соответственно проблема выдавливания в баке холодной воды наверх решена сама собой. Следуя законам физики горячая жидкость будет подниматься вверх. Холодная соответственно опускаться вниз.Недостатки решения: теплоноситель, циркулирующий самотеком, будет сильнее нагревать точки отопления, расположенные ближе к котлу. Решить проблему можно следующим способом:
  1. схема с использованием трехходового крана — узел ставят так, чтобы теплоноситель в первую очередь направлялся к радиаторам отопления и только после достаточного нагрева в бак.
  2. подключение с одним насосом — узел размещают непосредственно перед котлом, после теплоаккумулятора. Такое решение позволяет сделать обвязку без трехходового клапана. Установка циркуляционного насоса в систему делает систему энергозависимой. Чтобы избежать остановки обогрева после отключения электричества, используют байпас.

  Открытая система отопления с циркуляционным насосом уступает по своей теплоэффективности обвязке с принудительным движением теплоносителя.

Теплоаккумулятор в системе отопления с естественной циркуляцией необходимо расположить выше уровня радиаторов отопления. Компенсация давления осуществляется за счет мембранного или открытого расширительного бака.Монтаж теплоаккумулятора к твердотопливному котлу осуществляется с применением предохраняющей и регулирующей арматуры. Обязательно устанавливают сепаратор воздуха, расширительный бак мембранного или открытого типа, трехходовой клапан, узел безопасности (манометр, сбросовый клапан, воздухоотводчик).

Схема буферной ёмкости с двумя котлами

Принцип обвязки во многом напоминает рассмотренный выше. Используется параллельное подключение электрокотла и твердотопливного котла. Подача теплоносителя осуществляется следующим способом:Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором и электрическим котлом работает следующим образом:Возможно подключение бойлера косвенного нагрева к теплоаккумулятору, с встроенным змеевиком ГВС. Для обеспечения достаточного количества тепла запас мощности котла должен составлять не менее 50%. Для дома с площадью 200 м², котел должен быть мощностью не менее 40 кВт. Такой производительности будет достаточной, чтобы прогреть систему отопления и зарядить теплоаккумулятор.

Варианты подключения теплоаккумулирующей ёмкости

</li>Используемые источники:

• https://eurosantehnik.ru/sxema-obvyazki-tverdotoplivnogo-kotla-s-teploakkumulyatorom.html
• https://otoplenie-expert.com/sistemy-otopleniya/shema-podklyucheniya.html
• https://otivent.com/kak-rasschitat-teploakkumulyator-i-vypolnit-ego-obvyazku
• https://oventilyacii.ru/otoplenie/ustrojstvo-teploakkumulyatora.html
• https://avtonomnoeteplo.ru/vodonagrevateli/761-obvyazka-teploakkumulyatora-s-tverdotoplivnym-kotlom-ili-elektrokotlom.html
