В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении. В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование.
Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите.
Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.
Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками.
Схема подключения приборов учета Меркурий
Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу. Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии. Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.
Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.
- Прямое подключение. В этом случае устройство подключается непосредственно к трехфазной магистральной линии электропередач через входные автоматы. Если в доме или квартире присутствует стандартный набор электроприборов и бытовой техники, то прямое подключение — правильный вариант. При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.
- Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 применяется при мощности обслуживаемой электротехники свыше 60 кВт. В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу.
Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально.
Рекомендации! Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения (УЗО).
Монтаж электросчетчика Меркурий 201
Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

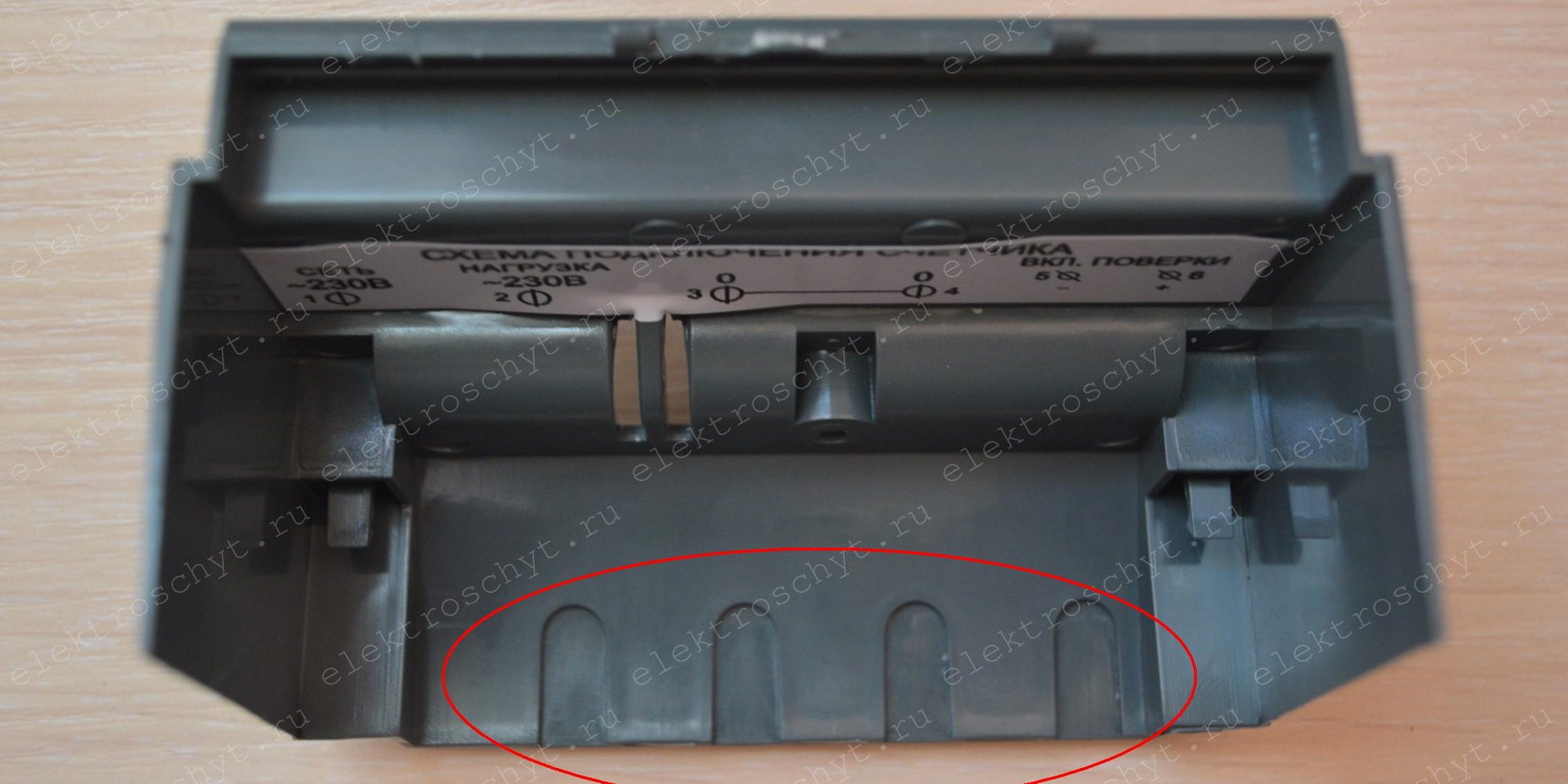

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.
Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.
- На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
- На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
- Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
- На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.
Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.
Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.
Заключение
В этой статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядной форме. Вопрос о месте установки, способах монтажа устройства и прочих особенностях подключения приборов учета рассмотрен не был, так как это тема уже другой статьи!
Видео по теме
<center></center>
Меркурий 201 — это однофазный прибор учёта электроэнергии, который применяется в большинстве жилых помещений. Свою популярность он получил благодаря низкой стоимости и лёгкости монтажа. Установить такой счётчик можно самостоятельно или при помощи опытного электрика. Первый вариант более дешёвый, но требует наличия определённых знаний и схемы подключения Меркурий 201.
Общие сведения
Перед тем как подключить однофазный электросчётчик Меркурий 201, необходимо подробно изучить его устройство, принцип действия, технические характеристики, а также основные преимущества и недостатки. Вся это информация поможет выбрать максимально эффективную модификацию прибора, которая идеально подойдёт для каждого конкретного помещения.
Составные части
Для того чтобы выполнить подключение Меркурия 201, необходимо рассмотреть его составные части. Устройство прибора отличается своей простотой. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок, который видит это изделие в первый раз.
Однофазный прибор учёта электроэнергии состоит из следующих основных узлов:
- Пластиковый корпус. Этот элемент конструкции имеет прямоугольную форму, которая характерна для всех модификаций прибора. На основании имеется клеммная и интерфейсная крышки, которые надёжно защищают внутренние детали конструкции от механических и других повреждений.
- Крышка корпуса. Она крепится к основанию при помощи двух стандартных винтов и имеет специальное отверстие, которое упрощает процесс снятия показаний с прибора. Кроме этого, через неё можно вести наблюдение за светодиодным индикатором функционирования устройства.
- Клеммная колодка. Этот важный элемент состоит из четырёх клемм, которые применяются для подсоединения прибора ко встроенному блоку питания и электросети.
- Оптрон. Это приспособление выполняет роль импульсного выхода электросчётчика.
- Энергозависимое запоминающее устройство. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
- Оптопорт с функцией электронной кнопки.
- Микропроцессор.
- Жидкокристаллический монитор. Он располагается в левой части лицевой стороны корпуса и используется для отображения информации о потреблённой электроэнергии. Некоторые модели прибора имеют специальный счётный механизм и барабан, который применяется для тех же целей.
Преимущества и недостатки
Меркурий 201, как и любое другое подобное устройство, имеет несколько важных преимуществ. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей.
При составлении схемы подключения Меркурия 2017, 2018, 2019 или любой другой модификации необходимо учитывать все достоинства электросчётчика и стараться максимально использовать их.
Основными преимуществами считаются:
- Прочный корпус. Одним из главных достоинств счётчика является наличие литого корпуса из пластика. Это помогает не только защитить внутренние детали конструкции от негативного воздействия внешних факторов (пыль, жидкость, грязь и прочее), но и уберечь от каких-либо неправомерных действий, направленных на воровство электроэнергии.
- Низкая стоимость прибора учёта. Цена Меркурия 201 сравнительно невысокая, что даёт возможность устанавливать его даже людям с небольшими финансовыми возможностями. Несмотря на такую доступность, счётчик довольно качественно собран и позволяет получить максимально точные показания.
- Удобство снятия показаний в любое время дня и ночи. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры. Это помогает не только упростить процесс снятия данных людям, имеющим плохое зрение, но и снизить вероятность допущения ошибки, которая повлечёт за собой передачу недостоверных сведений энергоснабжающей компании.
- Лёгкость проведения монтажных работ. Установка и подключение Меркурия 201 считается довольно простым мероприятием. Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.
- Продолжительный период работы. В технической документации к Меркурию 201 указана информация о том, что он может выдавать точные результаты в течение 20 и более лет. Если правильно подключить счётчик и выполнять все предусмотренные профилактические мероприятия, то можно значительно продлить срок его службы.
Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий 201 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными трудностями, которые осложнят установку и значительно увеличат вероятность поломки.
Среди недостатков выделяются такие:
- Большие размеры корпуса. Меркурий 201 довольно габаритный электросчётчик, поэтому для него часто не хватает размеров электрощита. В этом случае мастеру нужно искать или вырезать для него отдельное место. Всё это приводит к ухудшению внешнего вида всей конструкции.
- Трудности при опломбировке. Из-за некоторых конструктивных особенностей представителям энергоснабжающей компании сложно поставить пломбу, которая станет допуском к возможности использования счётчика.
- Непривлекательный внешний вид. Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире. Прибор достаточно трудно вписать в интерьер, что значительно снижает дизайнерские возможности владельца помещения.
Технические характеристики
Перед тем как разрабатывать схему подключения электросчётчика Меркурий 2015, необходимо ознакомиться с основными техническими характеристиками устройства. Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации.
Основные параметры электросчётчика:
- Класс точности показаний. В зависимости от модели устройства он может быть первым или вторым. В этом случае допускается небольшая погрешность измерений, которая будет находиться в пределах от 1 до 2%.
- Межповерочный интервал. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные. Для всех модификаций Меркурия 201 он равняется 16 годам.
- Диапазон рабочих температур. Однофазный электросчётчик будет качественно выполнять свои функции только в тех случаях, когда температура в помещении или на улице не будет опускаться ниже -40 градусов по Цельсию и повышаться более чем до +55. Такая большая величина диапазона позволяет использовать Меркурий 201 не только в квартирах, но и на открытом пространстве. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
- Уровень напряжения. Для всех моделей электросчётчиков рабочим напряжением является стандартные 220 В. Однако, при его незначительных колебаниях в одну или другую сторону (от 210 до 230 вольт), прибор сохранит свою работоспособность и будет выдавать точные данные.
- Сила тока. Для большинства разновидностей Меркурия 201 оптимальным показателем будет 5 ампер. Однако некоторые модели способны эффективно работать при 10А. В первом случае максимально допустимая сила тока будет составлять 60А, а во втором — 80 ампер.
Способ самостоятельного монтажа
Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.
Порядок действий:
- В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
- Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
- Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
- На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
- При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
- После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
- Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
- Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
- От распределительного щита отводятся провода к установленному электросчётчику.
- Там они подключаются по стандартной схеме и надёжно фиксируются.
- На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
- Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
- В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
- Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
- Если всё сделано идеально, то прибор тестируется на работоспособность.
- В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.
После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.
Техника безопасности
Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.
Наиболее значимые правила техники безопасности:
- Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
- Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
- Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
- Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
- Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
- Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.
Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.
Содержание статьи:
Установка в доме счетчика электрической энергии поможет вести точный учет затрачиваемого в хозяйстве ресурса и сэкономить финансы, оплачивая электричество не по установленному по умолчанию тарифу, а по реальным затратам. Для обеспечения безопасности и надежной работы прибора должна быть выбрана правильная схема подключения счетчика Меркурий 201.
Основные требования к счетчикам Меркурий 201
Электросчетчик Меркурий 201
Приобретая счетчик, нужно принимать во внимание, чтобы со дня выхода (именно он берется как дата первоначальной поверки) прошло не больше года в случае приборов с двумя фазами и максимум 2 года, если выбран однофазный аппарат. На устройстве должна быть пломбочка с выбитой на ней датой выхода – ее наличие необходимо для гарантийного обслуживания.
На корпусе счетчика также должны присутствовать голографическая наклейка, подтверждающая подлинность продукта, и клеймо государственного поверителя, свидетельствующее о том, что товар соответствует указанной категории точности.
Замена электросчетчика
Для проведения замены прежнего аппарата на «Меркурий» потребитель услуг электроснабжения должен направить в ТСЖ-отделение своего города запрос о требованиях, предъявляемых к счетчикам (в том числе относительно класса точности). Получив эти данные, он покупает подходящий прибор.
Перед тем как демонтировать прежний счетчик, надо еще раз обратиться в инстанцию, договорившись о встрече с инспектором, задачей которого будет засвидетельствовать целостность пломбы. Если потребитель снимет счетчик без этой процедуры, ему могут приписать хищение электроэнергии и предъявить штраф.
Инспектор посмотрит пломбу, составит акт о демонтаже старого прибора и установит для потребителя тариф, основанный на данных о потреблении электричества за последние прошедшие месяцы.
Перед тем, как ставить и подключать счетчик, потребуется обесточить электролинию, если коммутатор находится за прибором, либо выключить вводной автомат.
Подключение Меркурий 201
Подключение прибора учета
Существуют 2 способа подключить счетчик Меркурий 201, различающиеся его положением относительно автомата, с которого электричество поступает в сеть. Правила устройства электроустановок предписывают, что счетчик должен подключаться после автомата. Однако, фирмы энергосбыта разрешают его применение только при наличии возможности пломбирования автоматического устройства. Если провести эту процедуру нельзя, проводится подсоединение счетчика перед автоматом. Тогда к прибору подключится вводный провод. Для этого надо обратиться в ТСЖ с просьбой отключить ток на линии.
Последовательность действий при прямом подключении прибора:
- вынимают его из коробки и выкручивают придерживающие панель клеммника винтики;
- зачищают изоляционный материал на концах подключаемых проводов на 1 см;
- подсоединяют их к нужным зажимам и закручивают винты;
- в панели демонтируют заглушки – на их месте будут дырочки для проводки;
- ставят панель на место;
- инспектор производит опломбирование;
- на линию подается электропитание – если операции выполнены корректно, на приборе спереди будет гореть алый диод.
Продукты с тремя фазами – Меркурий 230 – ставятся таким же способом, если общая мощность нагрузки не больше 60 кВт. Если она превышает этот показатель, используют модификацию схемы, включающую понижающий трансформатор.
Схема подключения
Можно найти схему соединения с другими элементами сети в инструкции по эксплуатации устройства либо воспользоваться найденной в сети Интернет. Практикуется два типа подключения приборов – прямое и с использованием трансформатора тока. Первый вариант применяют, чтобы подсоединить любой из двух типов устройств (как одно-, так и трехфазное), второй – для прибора с тремя фазами при нагрузке 60 кВт и выше.
В случае использования прямой схемы подключения электросчетчика Меркурий 201 прибор соединяют непосредственно с магистральной линией передач. Полукосвенная схема с трансформаторами предполагает, что в доме есть большое количество электроприборов, создающих в сети очень высокое напряжение. У токотрансформирующего устройства, применяющегося в этой схеме, в качестве первичной обмотки использован фазовый провод. К монтажу счетчиков по такой схеме предъявляется ряд дополнительных требований. Соответствующую регламентацию можно получить, обратившись в ТСЖ.
Схема подключения на четыре клеммы с автоматами
Здесь точки соединяются между собой в следующем порядке (слева направо): сначала подсоединяют фазный проводок от внешней сети, затем фазу к идущей в квартиру или частное строение нагрузке. После этого аналогичным образом подсоединяют нейтрали – сначала от внешней сети, потом к нагрузочному кабелю.
Четыре проверки Э.М. 201 на правильность показаний
После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.
Первая проверка — правильность подключения
На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.
Вторая проверка — на самоход
Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.
Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум – единичное мигание или оборот счетчика раз в 5-10 минут.
Если вращение ролика или мигание имеют место, проверка считается заваленной. Тогда требуется лабораторная проверка функциональности счетчика.
Третья проверка – погрешность измерений
Формула погрешности измерений
Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.
Последовательность действий при проверке:
- Измеряют мультиметром напряжение в розетке.
- Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
- Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
- Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
- Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
- Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
- 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.
Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.
Четвёртая проверка — на намагниченность
Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.
При установке счетчиков «Меркурий», работающих на одной или трех фазах, решающее значение имеют корректность подключения в соответствии с установленной схемой. После этого понадобится провести проверку функционирования, самостоятельности хода прибора и измерение погрешности, получаемой при работе электросчетчика.
Новогодняя Акция Заказывая сруб дома из бревна, Вы получаете бревенчатую баню 3*3 метра в подарок. Срок Акции ограничен, Поторопись!
Счетчик электрической энергии «Меркурий – 201» на данный момент является наиболее популярным в нашей стране прибором учета. Счетчики данной модели удачно заменяют старые модели с наличием крутящего диска.
В данной статье мы расскажем о том, какие особенности и характеристики имеет данный прибор учета, а также, каким образом проводится его подключение.
Особенности и технические характеристики счетчика
Данные приборы учета производит отечественная компания «Инкотекс» с 2001 года. Данный производитель зарекомендовал себя, как высококлассный, занимающийся выпуском как однофазных счетчиков для бытовых нужд, так и сложных трехфазных конструкций.
У данного прибора есть несколько модификаций от 201.1 до 201.8. А также все агрегаты из этой серии могут разделяться на виды в зависимости от допустимого рабочего тока и способа отражения информации о расходе электричества.
Счетчик «Меркурий 201» представляет собой прямоугольный пластиковый корпус с наличием на лицевой части ЖК-дисплея с информацией о потребляемой энергии. Справа на лицевой стороне находится техническая информация в виде таблицы. Корпус прибора отличается компактными размерами.
Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все провода подключаются путем винтового соединения. Для закрепления счетчика на вертикальной поверхности необходимо пользоваться DIN – рейкой, которой оснащают почти все современные приборы учета.
В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей. Благодаря переполюсовке, все счетчики данной серии защищены от воровства электрической энергии. Также он отличается следующими характеристиками:
- Определенными показателями рабочей температуры, которые находятся в промежутке между – 20 и +55 градусов.
- Наличием гарантии на изделие в течение 3 лет с даты покупки.
- Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки.
- Межповерочным интервалом – 15 лет.
Требования к счетчику
Перед покупкой электросчетчика необходимо проверить, соответствует ли он всем необходимым требованиям. Сюда относится наличие класса точности, обычно для приборов учета электроэнергии это первый или второй класс, которые разрешают погрешность в измерениях в 1-2%.
Также стоит заранее проверить указана ли дата производства и поверки счетчика. Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.
Подключение счетчика
Заранее перед установкой счетчика с энергоснабжающей компанией согласовываются следующие детали:
- Место монтажа. Обычно это делается за пределами квартиры или дома, но установку можно осуществить и внутри.
- Модель устанавливаемого счетчика. Здесь понадобятся технические документы, которые получены при покупке.
- Проверка качества электрической схемы подключения и разводки.
Перед тем как подключить счетчик, необходимо максимально внимательно изучить технический паспорт к изделию, а также уточнить относительно схемы его подключения. Если в своих силах мастер неуверен, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов относительно, того, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.
Однофазный прибор предназначается для включения следующих входных контактов:
- Контакт для осуществления входа фазы в помещение от внешней сети. Провод получают от предприятия – поставщика электричества.
- Кабель ШВВП предназначается для выхода фазы внутрь подключаемого помещения.
- Клемма подключения нуля от общей сети.
- Клемма выхода нуля к нагрузке внутрь.
Подключение всех проводов выполняется в названной последовательности. Перед началом работ система обесточивается. Для этого выключается рубильник, автомат, пробки и сам кабель, если он заходит на счетчик. Подключенные провода аккуратнейшим образом располагаются на клеммной крышке при помощи перфорированных ячеек. Сама крышка монтируется на корпус максимально плотно.
После этого необходимо еще раз удостовериться в том, что схема подключения была соблюдена, и вызвать представителя электрокомпании, который проведет поверку и установит соответствующую пломбу на приборе учета. Если на электросчетчике горит красная лампочка, то это означает его подключение к электрической сети.
Отзывы о приборе учета «Меркурий 201»
Можно посоветовать перед покупкой такого сложного устройства, как счетчик электричества ознакомится с отзывами на данный прибор. Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата. Несколько лет назад произвели подключение счетчика Меркурий 201». Все это время он исправно работает. Понравилось то, что монтаж его достаточно быстро производится, даже мой сын студент технического ВУЗа разобрался со схемой подключения быстро.
Алевтина, Саратов
Купил данный счетчик для частного дома, но допустил ошибку и установил его на фасаде. За счет перепада температур возникают небольшие погрешности. Это, конечно, не так критично, но все же неприятно. Данный прибор по качеству неплохой и его можно посоветовать, но только при установке внутри дома.
Андрей, Ростов-на-Дону.
Долго выбирали счетчик для бани. Остановились на этой модели. Знакомый электрик быстро подключил и подсказал, что делать, чтобы не было погрешности при установке вне помещения. Для этого нужно установить специальный закрытый щиток, который не будет пропускать низкие температуры.
Олег, Воронеж
Не смогли найти лучшего устройства для снятия показаний. Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу. Поставили сначала маме, а потом и свой заменили на такой же. Теперь проблем не знаем.
Подведём итоги
Учет электроэнергии сейчас является непростым процессом, для которого важно правильно подобрать качественное оборудование. Счетчик «Меркурий 201» российского производства выделяется среди ему подобных на рынке своим высоким качеством и приемлемой стоимостью. Этот прибор учета подойдет как для частного дома, так и для квартиры, причем установить его можно даже вне помещения. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата.
Поделиться:
Однофазный электросчетчик Меркурий 201 выпускается ООО «НПК «Инкотекс» — ведущим российским производителем приборов учета электроэнергии. Прибор производится с 2001 года — последние модификации выпускаются с отсчетным устройством на основе электроники.
Специалисты ООО «10 киловольт» имеют сертификаты на монтаж, перепрограммирование и эксплуатацию электросчетчиков Меркурий в системах АСКУЭ.
| Прайс-лист на установку (замену) и перепрограммирование электросчетчиков | |||
|---|---|---|---|
| № | Наименование работы | Ед. изм. | Цена (руб.) |
| 1 | Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) | шт. | 2000 |
| 2 | Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) | шт. | 3500 |
| 3 | Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) | шт. | 3200 |
| 4 | Программирование тарифного расписания или переход на зимнее/летнее время | шт. | 1000 |
| 5 | Меркурий 200.02 (однофазный, многотарифный) | шт. | 1800 |
| 6 | Меркурий 230 ART-01CN (прямого включения) | шт. | 4700 |
Подключение электросчетчика Меркурий 201 осуществляется согласно схеме из руководства по эксплуатации. Перед подключением необходимо обесточить магистральную линию.
Подключение достаточно простое: клеммник имеет четыре контакта:
- Ввод фазы 220В от магистральной линии;
- Вывод фазы внутрь помещения (на автоматы защиты);
- Контакт подключения нулевого провода от внешней сети;
- Контакт выхода нуля к нагрузке внутри помещения.
Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. В последних моделях электросчетчика Меркурий 201 предусмотрен телеметрический выход, который служит для удаленной передачи импульсов о потреблении электроэнергии.
Схема подключения электросчетчика Меркурий 201
Среди модификаций есть модели с жидкокристаллическим дисплеем (Меркурий 201.2/201.4/201.8). На счетчик устанавливается голограмма, защищающая прибор от подделки, а так же гарантийная пломба, где указывается дата выпуска. Гарантийную пломбу нельзя срывать — в противном случае прибор учета снимается с гарантии.
Варианты установки электросчетчика Меркурий 201
Установка электросчетчика Меркурий 201 может быть произведена на дин-рейку, заднюю стенку электрического щита с помощью переходной пластины, которая крепится на дин-рейку. Следует так же учитывать, что с 2015 года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий 201.
Контактные винты необходимо закручивать с достаточным усилием — необходимо обеспечить хороший контакт. Если провод в клемме будет плохо закреплен, это грозит его нагревом, разрушением изоляционного слоя и замыканием.
В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать (с помощью кусачек или аккуратно выломать), чтобы крышка плотно прилегала к счетчику. Крышка прикручивается к корпусу.
Электросчетчик Меркурий 201 подходит для установки в квартирах, частных домах, гаражных боксах и садоводствах. Гарантия на прибор — 3 года, срок службы электросчетчика Меркурий 201 рассчитан на 30 лет.
При замене электросчетчика нужно уведомить энергосбытовую компанию, а после установки нового счетчика — опломбировать его совместно с их представителем. Как правило, это занимает время, кроме того — вам необходимо ждать человека и тратить свое время.
Можно поступить проще, доверив установку электросчетчика Меркурий 201 сертифицированным специалистам из компании «10 киловольт». Это гарантия того, что все работу будут произведены грамотно, аккуратно и в соответствии с правилами ПУЭ.
Специалисты ООО «10 киловольт» будут рады ответить на любые вопросы — звоните по указанным выше контактным телефонам.
Видео: подключение электросчетчика меркурий 201
Электросчетчик Меркурий 201: установка и подключение
Как подключить счетчик Меркурий 201?
Однофазные счетчики электричества Меркурий 201 – самые распространенные средства учета энергии на сегодняшний день. Они пришли на смену старым, морально и технологически устаревшим, счетчикам с крутящимся диском.
Если вы решили купить счетчик Меркурий и самостоятельно его подключить, эта информация вам может пригодиться.
Счетчики Меркурий производятся российской компанией «Инкотекс» с 2001 года. Производитель гарантирует качество и надежную работу устройства до 30 лет.
Основные требования к счетчикам Меркурий 201
Приобретая счетчик Меркурий (серия 201), необходимо проверять соответствие основным требованиям, указанным в документации:
- класс точности – (может быть 1или 2). Этот параметр указывает допустимую погрешность измерения (1 или 2%);
- дата изготовления счетчика (это и дата поверки устройства);
- номер занесения устройства учета энергии (Меркурий 201) в Госреестр средств измерений.
Проверить наличие гарантийной пломбы (с датой изготовления счетчика), клейма госповерителя (с датой поверки), голограммы (защита от подделки).
Конструктивные особенности счетчиков
В зависимости от модификации счетчики Меркурий 201 могут быть:
- электромеханическими. Отсчетное устройство — механический барабан. (Меркурий 201.5, 201.6, 201.7).
- Электронными. Отсчетное устройство работает на основе электронных схем. (Меркурий 201.2, 201.4, 201.8). Результаты учета электроэнергии выводятся на жидкокристаллический дисплей.
Подключение счетчика Меркурий 201
Перед установкой и подключением электросчетчика, нужно внимательно ознакомиться с руководством по эксплуатации, паспортом устройства, изучить прямую схему подключения.
Однофазный счетчик на клеммнике содержит 4 входных контакта:
- Контакт для ввода фазы от внешней сети (220В) в квартиру или дом. Входной провод подается от предприятия электроснабжения.
- Контакт для выхода фазы внутрь квартиры или дома. Для выходного можно использовать провод типа ШВВП.
- Клемма подключения нуля от внешней сети в квартиру или дом.
- Клемма выхода нуля далее к нагрузке, то есть внутрь квартиры или дома.
Подключение проводов стоит производить в такой же последовательности.
Важно помнить! Перед подключением счетчика необходимо обесточить систему, путем отключения автомата, пробок, рубильника (в том случае, если они установлены между основной магистральной линией и счетчиком). Если вводный кабель заходит непосредственно на счетчик — отключить питающую линию.
Подключенные провода аккуратно укладываются, для этого на клеммной крышке имеются перфорированные ячейки для выламывания. Крышка прикручивается для плотного прилегания к корпусу счетчика.
Следует еще раз проверить схему подключения, установить крышку. Затем, представителем сетевой организации, которая обеспечивает подачу и учет электроэнергии, производится пломбировка счетчика Меркурий 201. Для этого в счетчике имеется специальное отверстие.
При подключенном к электросети счетчике, загорается красная лампочка – индикатор.
Чтобы осуществить подключение счетчика Меркурий 201 к электрической сети нужно хорошо изучить документацию, уметь читать электрические схемы, помнить о четком соблюдении фаз и маркировки (цвета) проводов.
Также смотрите, в котором показана пошаговая инструкция по установке и подключению однофазного счетчика.
http://euroelectrica.ru
Электросчетчик Меркурий 201 однофазного типа получил широкое распространение среди пользователей, придя на смену уже устаревшим устройствам учета электроэнергии, снабженные крутящимся диском. Те, кто застал советскую эпоху, должно быть, помнят их. В статье рассматриваются характеристики этого устройства, цена, принципы его работы, установка электросчетчика Меркурий 201.
Особенности и характеристики
Электронный электросчетчик Меркурий 201 используется в целях учета электроэнергии в сетях с напряжением в 220 В. Тип учета — однотарифный. Применяется он одинаково успешно в жилом и коммерческом секторе.
Устройство электросчетчика Меркурий 201 отличается следующими особенностями:
- небольшой размер — Меркурий 201 представляет собой компактный счетчик с современным оформлением;
- система защиты, которая предотвращает любые попытки украсть электроэнергию;
- использование в качестве датчика тока шунта;
- совершаемое крепление на дин-ейку, однако клиент может заказать пластину, предназначенную на посадочные места инд. электросчетчиков; потому способов, как установить электросчетчик Меркурий 201, имеется несколько;
- присущий некоторым модификациям PLC-модем, который оперативно фиксирует все изменения в состоянии прибора.
Характеристика электросчетчика Меркурий 201 такова:
- ном. ток — 60 и 80, напряжение — 220 В;
- ориентировочный срок эксплуатации счетчика составляет 30 лет;
- гарантия распространяется на первые 3 года работы;
- время, по истечению которого необходимо проверить электронный счетчик электроэнергии Меркурий 201, составляет 16 лет (межповерочный интервал).
Успешная эксплуатация прибора возможна в следующих условиях. Счетчик электроэнергии Меркурий 201 5 должен крепиться на дин-рейку в местах, надежно защищенных от воздействия атмосферных осадков и повреждений механического характера.
Температурный диапазон использования — в пределах от +40 до -55 градусов по шкале Цельсия.
Приступая к эксплуатации, следует убедиться, что характеристика прибора отвечает следующим требованиям по классу точности, указывающий на погрешность, допустимую для прибора учета. Этот показатель не может быть больше двух, у данного прибора он равен единице. Пользователь может убедиться в этом, если взглянет на паспорт электросчетчика Меркурий 201.
В комплект входит:
- само приспособление,
- инструкция Меркурий 201 5;
- переходная пластина (правда, с 2015 года в комплектацию она не входит).
Теперь о ценовом вопросе. Сколько стоит электросчетчик Меркурий 201? Ответ на этот вопрос зависит от модификации модели, о которых можно прочитать ниже. Стоимость счетчика Меркурий 201 простых моделей составляет до 100 рублей, однако встречаются и более дорогие модели. В целом же цены на прибор можно отнести к разряду демократичных.
Модификации счетчика, его устройство
Водораздел проводится межу моделями счетчика, которые бывают:
- электромеханическими (эти модификации отличает наличие крутящего барабана);
- электронными — работают на основе схем, имеют жидкокристаллических дисплей, на который выводятся все данные.
Фото Меркурий 201 с различными модификациями можно увидеть на сайте. Различают модификации в зависимости от максимальной силы тока в 60 или 80 ампер, количества передаваемых импульсов и т. д.
Устройство счетчика электроэнергии Меркурий дополняется пломбой, на которой нанесена дата изготовления устройства.
Также имеется клеймо от госповерителя, подтверждающее, что прибор соответствует всем требуемым параметрам. Если один из элементов был нарушен, пользователю нужно обратиться к энергопоставщику. То же самое касается случаев, если Меркурий 201 не работает.
Правила установки
Главный вопрос — подключение. Как установить Меркурий 201? Для этого нужно знать, что устройство на клеммнике имеет 4 контакт входа:
- контакт для ввода фазы,
- контакт для вывода фазы,
- клемма, предназначенная для подключения «0» от сети извне,
- клемма выхода «0» внутрь помещения.
Подключение требуется произвести в такой же последовательности. Производитель Меркурий 201 поместил на счетчик схему прибора, которая помогает сориентироваться при установке. Все провода осторожно укладываются, специально для этого на крышке имеются ячейки. Затем крышка плотно прикручивается.
Так происходит установка счетчика Меркурий 201 5. После этого прибор пломбируется специалистами и подключается к сети. Если все в порядке и монтаж Меркурий 201 прошел удачно, зажжется красный индикатор.
Можно ли установить своими руками не только электросчетчик, но и всю проводку в доме? Читайте . Как устанавливается распределительный щит для электропроводки? Подробная инструкция в этой статье .
Показания определять не составит труда. Цифры на красном поле обозначают десят доли кВт в час, на черном — это целое значение. Как видно, счетчик электричества Меркурий 201 очень прост в эксплуатации. Он также отличается точностью показаний и другими полезными характеристиками.
Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.
Если вы еще не определились, какой электросчетчик купить себе домой, статья поможет вам выбрать именно тот счетчик, который вы хотели.
Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.
Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии :
1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.
2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.
3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04
Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.
В стандартную комплектацию счетчика Меркурий 201 входят:
- Собственно, сам счетчик Меркурий 201.
- Паспорт и инструкция на счетчик Меркурий 201.
- Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.
У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:
Как видно из паспорта на счетчик Меркурий 201, они выпускаются:
- с максимальным током на 60 или 80 А;
- с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
- с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
- могут комплектоваться модемом для удаленного снятия показаний;
- разное количество передаваемых импульсов (телеметрия).
На счетчик Меркурий 201 наклеена голограмма , защищающая его от подделки.
Гарантийная пломба , на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.
Клеймо госповерителя , которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.
Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,
так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины , которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.
Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье .
Как правило на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.
Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.
Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.
Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.
После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.
Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.
Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.
Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.
Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.
Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.
Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты , чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:
Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.
Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.
Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье .
Спасибо за внимание.
Однотарифный однофазный счетчик электрической энергии Меркурий 201.5
Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.
Особенности конструкции счетчика электроэнергии Меркурий 201:
- датчик тока — шунт;
- импульсный телеметрический выход*;
- встроенный PLC-модем у модели «Меркурий 201.22 M»;
- малые габариты;
- безвинтовой корпус;
- защита от хищения электроэнергии путём переполюсовки;
- крепление на DIN-рейку;
- счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.
* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию
Счетчик электрической энергии Меркурий 201.5 однофазный
При необходимости ведения постоянного учёта активной электрической энергии в однофазных цепях переменного тока лучшим выбором, как для профессионала, так и для обычного потребителя будет электросчётчик Меркурий 201.5, произведённый фирмой Инкотекс (Mercury Incotex).
Особенности конструкции электросчётчика Меркурий 201.5
1. Счетчик имеет имеет технологический запас по классу прочности.
2. В наличии специальный шунт для возможности снятия значений переменного тока (работающий даже при наличии постоянной составляющей).
3. Корпус, в конструкции которого не используются винты.
4. Имеется крепёж для DIN-рейки.
Кроме того, счётчик имеет небольшие габаритные размеры и отлично защищён от возможности кражи с помощью него электроэнергии посредством метода переплюсовки.
Выбор счетчика электроэнергии
Существует бесчисленное множество марок и видов счётчиков, чтобы разобраться во всех правильно подобрать то изделие, которое необходимо, следует в первую очередь выделить четыре основных признака, под которым классифицируются счётчики.
1. По типу тока: переменный и постоянный.
2. По числу тарифов: однотарифные и многотарифные.
3. По типу механизма: механический и электронный.
4. По кол-ву фаз: одно- и трёхфазные.
Основные технические характеристики электросчетчика Меркурий 201
|
Наименование параметров |
Меркурий |
|||||
|
201.2 |
201.4 |
201.5 |
201.6 |
201.22 |
201.7 |
201.8 |
| Класс точности |
1.0 |
|||||
| Номинальное напряжение, В |
230 |
|||||
| Номинальный (макс.) ток, А | ||||||
| Частота сети, Гц |
50 |
|||||
| Стартовый ток (чувствительность), мА |
20 |
</td>Используемые источники:
- https://profazu.ru/elektrooborudovanie/schetchiki/merkurij-201-shema-podklyucheniya.html
- https://rusenergetics.ru/praktika/elektroschyotchik-merkurij-201
- https://strojdvor.ru/elektrosnabzhenie/shema-podklucenia-scetcika-merkurij-201/
- https://xn--b1aafeqcbxpcbxdjdebh.xn--p1ai/podkluchenie-schetchika-merkyrii-201
- https://les74.ru/how-to-connect-the-meter-mercury-meter-201-how-to-connect-an-electricity-meter-a-stepbystep-instruction.html
