Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.
Собираем заводской коллектор
Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:
- Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
- То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
- Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
- Краны с пробками для опорожнения и заполнения контуров теплоносителем.
- Термометры, регистрирующие общую температуру на подаче и в обратке.
- Отсекающие шаровые краны и крепежные кронштейны.
Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.
Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.
Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:
Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.
Как сэкономить на смесительном узле
Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:
- Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
- Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
- После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
- Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.
Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.
Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:
- запитать греющие контуры напрямую от газового котла через коллектор;
- поставить на коллекторные клапаны термоголовки RTL.
Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:
- Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
- В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
- Из-за того же режима КПД теплогенератора снижается на 5—10%.
Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.
Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.
Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:
Как сделать гребенку из полипропилена
Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:
- конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
- довольно проблематично установить расходомеры, поэтому их просто не будет;
- нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.
Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.
Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:
- Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
- Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
- Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
- Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.
Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.
Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:
Распределитель из металлических фитингов
Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.
Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.
Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.
Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.
Стоит ли делать коллектор самому — выводы
Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.
Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.
—> Главная » Теплый пол —> Опубликовано в Теплый полromanssp 2 июня, 2017—>
Популярная в последнее время система отопления зданий с использованием теплого пола требует внимания в проектировании, подборе комплектующих и устройстве. Для изготовления требуется большее количество комплектующих и изделий, чем для системы с радиаторами. Это связано с многими факторами, но основным является необходимость грамотного распределения теплоносителя по веткам и контроля его нагрева.
Одним из обязательных узлов является распределительный коллектор (гребенка) к которому подключаются трубы, проходящие в полу. Он выполняет несколько функций и без них устройство теплого пола проблематично. Несмотря на то, что коллекторная группа для теплого пола изготавливается многими производителями и поставляется на рынок во многих модификациях, часто возникает желание сэкономить и создать ее самостоятельно.
Как проходит этот процесс, из чего можно самостоятельно собрать распределительный коллектор и какие материалы для этого используются? Попробуем ответить на эти вопросы.
Коллектор в системе теплого пола.
Назначение коллектора в теплых полах
Коллектор для теплого пола используется в нагревательных системах с такими целями:
- распределение потоков;
- контроль температуры.
Его основное назначение заключается в том, чтобы подать теплоноситель требуемой температуры и количества в каждую ветку теплого пола. Для этого в комплекте с коллектором устанавливается смесительный узел, включающий насос, регулирующие клапаны и байпас (в некоторых вариантах).
Необходимость контроля температуры связана с тем, что в котлах в основном подготавливается вода намного большей температуры, чем требуется для теплых полов. А для того чтобы перевести ее в требуемые параметры воду смешивают с «обраткой» до достижения нужной температуры.
Коллектор в смесительном узле.
Типы коллекторов
Кроме материала и технических характеристик коллекторы разнятся по типу регуляции. Они бывают как вовсе без регуляции, так с использованием расходомеров, ручной запорной арматуры и автоматических устройств.
Без регуляции
Коллектор для теплого пола без регуляции позволяет создать дешевый вариант распределительной системы. В нем не применяют никаких регулирующих устройств, а потоки теплоносителя распределяются в зависимости от гидравлических характеристик системы. Несмотря на стоимость такой вариант не стоит применять, так как он не удобен в эксплуатации и может создавать трудности в дальнейшем.
С ручной регуляцией
Установить такой вариант коллектора стремятся в основном те, кто пытается сэкономить на оборудовании. Это не всегда плохо. Экономия позволяет направить финансовые средства в то место, где они более необходимы. Какие плюсы и минусы такого варианта?
Коллектор с ручной регуляцией имеет право на жизнь и может выполнять свою функцию в поддержании необходимого количества теплоносителя в каждой ветке. В таком случае температура теплоносителя регулируется в смесительном узле, а количество его для каждой петли устанавливается ручной настройкой один раз. Далее система работает самостоятельно. Хорошо себя зарекомендовали латунные коллекторы такого типа.
Особенно актуален такой вариант при устройстве теплого пола как дополнительного комфортного элемента в системе отопления. Когда основной подогрев осуществляется радиаторами, или другими устройствами, а теплые полы лишь создают дополнительный уют. Для основной системы отопления в виде теплого пола лучше предусмотреть более серьезную автоматизацию.
Коллектор с расходомерами
Одним из вариантов регуляции потоков теплоносителя на каждую ветку, отходящую от коллектора, является использование балансировочного расходомера. Этот элемент дает возможность регулировать поток теплоносителя и визуально его контролировать.
Устройство состоит из штока с фланцем, который позволяет контролировать условный проход в трубопроводе. В его состав входит окошко с градуированием, по которому можно визуально определить конкретный расход теплоносителя через наблюдаемую ветку. Подстройка проводится регулировочным кольцом под колпачком. Подсоединение его коллектору проводится с помощью резьбы.
Коллектор с расходомерами очень часто используется в современных системах из-за своей невысокой стоимости и хороших эксплуатационных характеристик.
С автоматической регуляцией
В последнее время часто устанавливают тёплые полы, в которых устанавливается коллекторы с автоматической регуляцией. Для этого используют сервоприводы на каждую петлю. Они в комплексе с термодатчиками теплого водяного пола позволяют регулировать поток теплоносителя в каждой ветке в зависимость показаний термодатчика.
Коллектор с сервоприводами.
Для этого устанавливается необходимый проход сечения. Такие системы дороже чем варианты без регуляции или с ручной, но довольно гибки и позволяют получить комфортные условия проживания. Не стоит забывать, что автоматические системы требуют грамотной регуляции, без которой они не будут показывать свой полный функционал.
Из чего можно сделать коллектор
Поставляемые на рынок стандартные коллекторы для теплого пола изготовляются из разных материалов: это и полипропилен, и сталь, и различные сплавы. Наибольшее распространение получили металлические элементы из-за своего качества, прочности и надежности.
Выпускаются отдельные гребенки с различным количеством отводов из полипропилена, которые можно компоновать друг с другом и создавать коллекторы разного размера. Это же относится и к латунными элементам.
Если стоит задача установки коллектора для теплого пола не из заводских элементов, можно использовать куски труб, тройники и другие элементы сети теплоснабжения. Подойдут стальные трубы большого диаметра, в которые врезаются патрубки для подключения трубопроводов. Также существуют варианты использования полипропиленовых тройников, которые соединяются между собой с использованием обрезков труб. В результате этого действия получается гребенка нужного размера и характеристик.

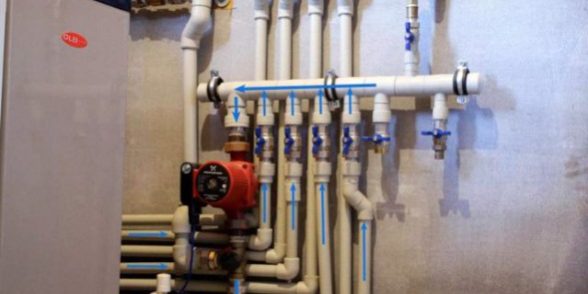

Коллектор из полипропилена.
Изготовление коллектора своими руками
Если вы решили собрать самодельный коллектор для теплого пола, вы должны обладать некоторым опытом и пониманием конструкции отопительных систем. В первую очередь необходимо обязательно ознакомиться с принципом работы и задачей коллекторов после чего провести грамотный расчет и непосредственно изготовление.
Расчет
Схема коллектора теплого пола подбирается исходя из особенностей конкретной системы. В первую очередь необходимо провести расчет и подобрать сечения трубопроводов. Перед изготовлением необходимо:
- По заранее разработанной схеме определить из каких веток будет состоять система теплого пола и их характеристики.
- Рассчитать все параметры работы системы: температуру горячей воды, которая подводится к коллектору, расход теплоносителя через все ветки теплого пола, расположение участков.
- Важно выяснить наличие и количество других отопительных приборов, кроме тех, которые будут подключаться к распределительному коллектору.
- Выбрать систему регуляции и контроля, которая будет использоваться в распределительном коллекторе.
- Необходимо определиться с местом расположения коллектора, так как от этого зависит его конструкция и расположение отводящих патрубков. Выполнение этого пункта позволяет провести подключение коллектора теплого пола оптимально.
Для создания хорошего распределительного коллектора, который позволит грамотно контролировать тёплые полы в доме, важно особое внимание уделить подбору всех комплектующих и деталей. Они должны быть рассчитаны на работу в таких системах.
Для того чтобы выбранный коллектор качественно выполнял свою функцию и не создавал дополнительного гидравлического сопротивления для движения потока и шума, следует руководствоваться при подборе таким правилом: диаметр распределительного коллектора нужно выбирать таким образом, чтобы площадь его сечения была равна или более площади сечения всех трубопроводов, которые подсоединяются к устройству. Это же относится и к сборному коллектору.
То есть, например, если к коллектору подключены 4 трубопровода внутренним диаметром d=20 мм, то площадь поперечного сечения коллектора должна быть: S = 4(πd²/4) = 1256 мм². То есть диаметр трубы для коллектора составит не менее 40 мм. Это правило для оборудования тепловых сетей описано в частности в таком нормативном документе: СТО РАО ЕЭС России «Тепловые пункты тепловых сетей».
Комплектующие
При выборе комплекта входящих в коллектор элементов нужно ориентироваться на такие изделия:
- Гребенка, которая представляет из себя кусок трубы с врезанными в не нее отводами для подключения трубопровода теплого пола. Их можно приобрести отдельно, сварить из металла или спаять из полипропиленовых элементов. Для коллектора который стоит на подаче обязательно наличие регулирующего вентиля на каждом контуре.
- Воздухоотводчик, который подключается в верхней части изделия для сброса собравшегося в системе воздуха.
- Кронштейны, которые позволяют качественно провести монтаж коллектора теплого пола на строительную конструкцию. Их можно выбрать среди стандартных или изготовить самостоятельно.
- Сливной кран, благодаря которому возможно провести удаление теплоносителя из системы.
- Тройники и соединительные элементы.
- Крепления для подключения металлопластиковых или полиэтиленовых трубопроводов теплого пола.
Комплектующие для коллектора.
Это стандартный набор элементов подходит для коллекторов из разных материалов.
Непосредственно коллекторный узел для теплого пола кроме самого коллектора включает большое количество дополнительных элементов, которые позволяют регулировать и контролировать систему. В него входит трёхходовой или двухходовой клапан, насос, запорная и регулирующая арматура. Схема подключения коллектора в каждых вариантах зависит от типа выбранного оборудования.
Сборка
Само изготовление коллектора ничем не отличается от работы с элементами отопительной сети. Если используется полипропилен, все комплектующие паяются с соблюдением герметичности, подключаются краны и другие элементы. Необходимо следить за расположением патрубков, чтобы их удобно было подключать.
При установке коллектора для теплого пола изготовленном из стальных труб необходимо обладать навыком в сварке. Для работы берется стальная труба большого диаметра круглого или квадратного сечения. Из трубы нарезаются отрезки нужной длины для частей коллектора. Отрезки трубы завариваются с двух сторон с соблюдением герметичности, после чего к ним приваривают круглые стальные патрубки, к которым могут подключаться трубопроводы. Для установки приборов учета и регуляции в патрубках должны быть подготовлены места для устройства спуска воздуха и других комплектующих. Для защиты от коррозии такой коллектор требует покраски.
Перед сборкой важно оценить все риски и возможную экономию, после чего приступать к работе. Не стоит рассматривать коллектор как самостоятельную систему: он является важной частью смесительного узла, а если возникла идея собрать его самостоятельно, стоит обратить внимание и на возможность самостоятельного изготовления всего узла. Для этого важно подобрать грамотно все комплектующие, трехходовые клапаны, насос и запорно-регулирующей арматуру. Нужно соблюдать все требования монтажа отопительного оборудования.
Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.
Самое читаемое
Назначение коллектора
Коллектор является одним из основных узлов, входящих в состав теплого пола, который обеспечивает подключение всех греющих контуров в единую систему. При подаче горячей воды от котла, ее температура может быть очень высокой, а это недопустимо для теплого пола, поэтому вместе с коллектором устанавливают смесительный узел, который обеспечивает температуру воды около 40-45 градусов.
Основная задача коллектора и элементов, которые на нем установлены – подготовка и подача воды заданной температуры в греющие контуры.
На подающей трубке есть термостатические клапаны, а на обратке установлены датчики протока. При помощи термостатов можно регулировать температуру в каждом нагревательном контуре.
Датчики протока позволяют визуально контролировать протекающую по ним жидкость, и с их помощью проводится гидравлическая балансировка системы.
Если вы приобретаете дешевый коллектор для теплого пола, то в нем может не быть датчиков протока.
Кроме описанных деталей, коллектор снабжается манометром и термометром, они позволяют контролировать температуру и давление в системе. Есть кран для спуска воздуха, элементы крепления к стене или к коллекторному шкафу. Часто производители продают полностью готовый комплект, где кроме коллектора, есть насос и двух или трехходовой клапан.
Устройство коллектора и схемы его подключения
Использование современного коллектора имеет ряд преимуществ и без указанного элемента, обеспечить эффективную и безопасную работу данного типа отопления нельзя:
- безопасность, исключается возможность подачи очень горячей воды в систему;
- возможность управлять температурой в каждом отдельном контуре, а установка терморегулятора и электропривода, позволяет автоматизировать этот процесс и корректировать температуру пола, в зависимости от погодных условий;
- можно проводить регулировку температуры и в ручном режиме, но этот способ не стоит применять, если используется высокотемпературный источник подачи горячей воды;
- есть возможность ограничить температуру, для этого на термостатической головке выставляют определенный уровень, выше которого вода в греющие контуры подаваться не будет.
Применяется несколько способов соединения труб:
- параллельное;
- последовательное;
- смешанное.
Если используется параллельная система, то большая вероятность потери некоторого количества тепла, но этот вариант позволяет устанавливать двухходовой клапан, который является дополнительным элементом регулирования.
Наиболее производительной является последовательная система. Комбинированная система сочетает в себе преимущества двух предыдущих, ее монтаж проводится быстро и просто.
Назначение клапанов
Двухходовой клапан может пропускать воду только в одном направлении, но его пропускная способность низкая. Главным его преимуществом является плавная подача теплоносителя. Современные модели имеют сервопривод, что позволяет точно регулировать пропускное отверстие, делается это при помощи двигателя и датчика положения клапана.
Двухходовые клапаны имеют небольшую пропускную способность, поэтому их можно использовать в помещениях, площадь которых не превышает 200 м2.
Трехходовой клапан может смешивать и разделять потоки воды, поэтому его еще называют смесительным. В нем есть три патрубка, по одному вода поступает от котла, по другому она подается в систему, а по третьему поступает обратка и она снова смешивается с горячей водой. Такие элементы устанавливают в автономных системах отопления на выходе из коллектора.
Во время эксплуатации теплого пола происходит засорение клапана и для удобства его замены, используют разъемную соединительную муфту.
Самостоятельное проведение монтажа коллектора
Для выполнения работ по проведению монтажа, вам понадобится следующее:
- коллектор со всеми необходимыми элементами;
- коллекторный шкаф, если монтаж проводится не в котельной, а в помещении;
- гаечные ключи;
- отвертки;
- подмотка с пастой.
Если вы приобрели коллектор, то провести сборку и монтаж своими руками сможет любой домашний мастер. На трубках для подачи горячей воды и обратки уже установлены клапаны и датчики расхода, вам необходимо только соединить их вместе, так как обычно коллектор продается разделенный на несколько ответвлений.
После этого, трубки крепят на кронштейны, и теперь коллектор составляет единый узел. На следующем этапе сборки, устанавливают приборы контроля, заглушки и другие имеющиеся элементы.
Чтобы правильно собрать коллектор, следуйте инструкции, которая разработана производителем и обязательно входит в комплект указанного оборудования.
После сборки, необходимо прикрепить коллектор к стене, и только после этого, можно устанавливать клапан и насос. Если их установить раньше, то при монтаже готового узла на стену, будут трудности.
Монтаж насоса и клапана проводится в соответствии с той схемой, которую вы выбрали, после чего они через магистрали подключаются к котлу, а греющие трубы подключаются к отводам. Если коллектор установлен не в котельной, а в жилом помещении, то лучше его монтаж проводить в коллекторный шкаф.
Сначала проводится сборка без подмотки, проверяется, чтобы детали нормально стыковались между собой, потом все разбирают и проводят монтаж с подмоткой, а в накидные гайки обязательно вставляют резиновые прокладки.
Во время сборки коллектора обращайте вникание на расположение выходов: те, что предназначены для труб, направлены вниз, а воздухоотводчики направлены вверх.
Советы специалистов
Чтобы правильно и качественно провести монтаж коллектора и произвести подключение к системе теплого пола, надо придерживаться следующих советов:
- при выборе указанного оборудования, учитывайте размеры помещения, его назначение и свой бюджет;
- для маленького помещения, достаточно простого и дешевого пластикового коллектора;
- большую эффективность будет иметь оборудование, в состав которого входит циркуляционный насос, но и стоимость его больше;
- коллекторный шкаф надо устанавливать так, чтобы он обеспечивал удобное подключение труб и не создавал дискомфорта в помещении;
- лучше приобретать готовый коллекторный набор, в составе которого уже есть все необходимое оборудование;
- если соединяемые элементы имеют различные диаметры, то надо использовать фитинги-переходники;
- самым простым и дешевым будет коллектор из запорных клапанов, но он не имеет возможности настройки, а использование регулировочных клапанов, позволяет выставлять температуру в каждом отдельном контуре.
- так как площади комнат разные, то происходит неравномерный их нагрев, и что бы настроить коллектора теплого пола, используются клапаны регулировки.
Вывод
Хотя сразу вам может показаться, что коллекторный узел имеет сложную конструкцию и его невозможно установить самостоятельного, но это не так. Покупая такое оборудование, обязательно изучайте инструкцию, следуя которой, вы сможете все монтажные работы выполнить своими руками.
Полезное видео
Монтаж теплого пола с коллектором на видео ниже:
Для многих нас теплые полы представляются, как нечто сложное, громоздкое оборудование, посредством которого можно неплохо отапливать жилые помещения. Разговоры о том, что монтаж теплого пола связан с тяжелой работой и большими технологическими трудностями нередко становится причиной отказа от попытки сделать в своем доме подобную отопительную систему. Однако для той категории людей, которые имеют непреодолимое желание создать в собственном доме комфортные условия в холодное время года, сделать водяной теплый пол своими руками, задача вполне решаемая.
Здесь важно иметь представление о том, каков принцип работы всей системы и насколько важно присутствие в конструкции самодельного отопления отдельных элементов, узлов и агрегатов. Сделать собственными руками монтаж водяных труб, уложить стяжку – это полдела. Главное оснастить систему необходимыми приборами и устройствами, которые будут, не только будут выполнять основную работу, но и контролировать весь процесс.
Значение и место коллектора для теплых водяных полов
Начиная монтаж теплого пола собственноручно, следует быть готовым к установке такого прибора, как смесительный узел. Не обойтись в данной ситуации без таких приборов, как распределитель, циркуляционный насос и спускной клапан. Все это и многое другое в заводской комплектации стоит немалых денег. Особенно дорогое удовольствие коллектор, который выполняет основную функцию — смешивание холодной и горячей воды для последующей подачи теплоносителя необходимой температуры в водяной контур, регулирует работу всего отопительного комплекса. Устройство представляет собой довольно сложную и высокотехнологичную конструкцию. Заводские модели изготавливаются из латуни или из нержавеющей стали, поэтому цена таких устройств соответственно высока.
Не каждому по карману тратить значительные средства для оснащения теплого пола необходимым оборудованием. К тому же если речь идет об обогреве незначительных по площади помещений.
К примеру: отопление теплыми полами ванной комнаты возможно сделать своими руками при минимуме затрат, подключив водяной контур к полотенцесушителю. Покупать для этих целей дорогостоящий коллектор со всеми дополнительными приборами и оснасткой, нецелесообразно и нерентабельно.
В данной ситуации можно собрать коллектор для теплого пола своими руками из доступных подручных материалов, запорной арматуры и оснастки. Если коллектор можно собрать из подручных средств, то без циркуляционного насоса, спускного и трехходового клапана вам не обойтись. Если вы набрались смелости, имеете необходимый финансовый ресурс, определенные знания и терпение, можно приступать к работе. Торопиться не стоит, попробуйте сначала понять и разобраться, как работает коллектор и для чего его устанавливают.
На заметку: не слушайте тех, кто утверждает, что коллектор нужен только для того, что бы распределять потоки по разным отопительным трубам водяного пола. Это поверхностные знания. Распределением потоков занимается так называемая гребенка или распределитель. Задача коллектора гораздо сложнее, объемнее и масштабнее, с технологической точки зрения.
Коллектор для теплого пола выполняет не только функции распределения потоков по водяным трубам теплого пола, но и участвует в управлении работой всей системы. Благодаря коллектору вы сделаете свой теплый пол максимально эффективным. Сразу следует сказать, не путайте смесительный узел с коллектором. Смесительный узел – это комплект регулирующего оборудования, тогда как коллектор является составной частью смесительного узла, которым оснащается любая система отопления «теплый водяной пол».
Устройство и принцип работы коллектора
Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.
Для справки: распределительная часть является узлом подачи теплой воды в систему трубопровода теплых полов. Собирающая часть специально создана для сбора отработанного теплоносителя, следующего в обратном направлении (обратка).
Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.
Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:
- сколько будет у вас отопительных контуров;
- какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
- какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).
На заметку: начинать делать коллектор теплого пола своими руками необходимо с выбора конструкции прибора. Другими словами, необходимо определиться, как будет осуществляться подключение водяных труб, соответственно в каком положении будут расположены распределительные и собирательные гребенки.
Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора.
К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху. При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.
В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.
Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.
Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.
На заметку: Старайтесь сделать свое устройство не только эффективным и технологичным, но и компактным. В противном случае вы можете в дальнейшем столкнуться с проблемой монтажа самодельного коллектора. Негабаритное устройство труднее спрятать в коллекторный ящик, а монтаж коллектора теплого пола негативно отразиться на интерьере отапливаемого помещения.
После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.
Процесс сборки самодельного коллектора
Если для вас отопительная система сконцентрирована в одной комнате и для этого вам требуется всего один водяной контур, приступайте к сборке простейшего коллектора. Для этих целей вам потребуется:
- смесительный клапан на ¾ дюйма;
- переходник на ¾ дюйма;
- ниппель;
- тройники;
- муфта зажимная на ¾ дюйма.
В качестве дополнительной оснастки так же потребуется циркуляционный насос с входом с патрубками диаметром 1 дюйм, шаровой кран на ¾ дюйма, воздухоотводчики и спускной клапан.
Для изготовления коллектора своими руками можно использовать латунные комплектующие или металлопластиковые вентили, колени, тройники и переходники. Металлопластиковая запорная арматура, используемая для этих целей, дешевле и позволяет легко усовершенствовать конструкцию теплого пола, с расчетом увеличения контуров теплого пола.
Лучше использовать для узлов подачи и сбора обратки круглые и квадратные трубы. Металлические трубы прямоугольного сечения считаются лучшим вариантом, так как сними по утверждению специалистов удобнее работать. Рассмотрим, каким образом собирается самодельный коллектор из металлопластиковых труб.
Процесс изготовления и сборки можно разделить на этапы.
Первый этап: в соответствии с размерами, указанными вами на эскизе, подготавливаются труб, из которых будут сделаны отдельные фрагменты конструкции.
Второй этап: отдельные элементы соединяются в единую конструкцию в соответствии с технологической необходимостью и назначением;
Третий этап: установка отдельных элементов осуществляется в подготовленные для холодной сварки места. Далее проводятся сварочные работы при помощи аппарата холодной сварки;
Четвертый этап: собрав собственный коллектор, необходимо проверить его на отсутствие протечек. Закрыв все патрубки, один оставляется открытым для того, что бы в него подать горячую воду. Отсутствие протечек в местах соединений говорит о том, что вы все сделали правильно;
Пятый этап: монтаж коллектора на месте его постоянно расположения и подключением к нему греющих труб водяного контура.
Далее по мере необходимости осуществляется комплектация смесительного узла циркуляционным насосом, трехходовым клапаном и другими элементами запорной арматуры.
Заключение
Если подходить к вопросу комплектации и оснащения теплых полов прагматично, то самодельный коллектор, вполне оправдывает затраченные на его изготовление усилия. Единственное «но», которое может поставить под сомнения все ваши старания – это надежность конструкции и функциональность. Готовый коллектор, который вы можете купить, вложив немалые деньги, может не подходить под вашу существующую отопительную систему. Своя работа будет наоборот, максимально приближена и адаптирована к существующим техническим условиям.
Самодельная гребенка, в которой вы, наверное, постарались учесть все конструктивные нюансы, должна работать нормально и эффективно.
</ul>
</ul>
Когда устройство контуров водяного напольного обогрева благополучно окончено, перед заливкой стяжки необходимо осуществить подключение труб теплого пола к коллектору. Это делается с целью проверки герметичности контуров и выявления заводского брака или возможных дефектов труб, могущих возникнуть в процессе монтажа.
Операцию по испытаниям трубопроводов надо провести обязательно, иначе в случае аварии после пуска отопления придется разрушать покрытие пола. После выполнения стяжки и застывания раствора осуществляется присоединение к магистральным трубопроводам и пуск системы в работу. О том, как правильно собрать коллектор для теплого пола и совместить его со смесительным узлом, будет рассказано в данном материале.
Роль коллектора в системах напольного обогрева
Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.
Смесительные узлы и коллекторы для теплых полов выполняют задачу по приготовлению теплоносителя необходимой температуры и подаче его во все контуры.
Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:
- латунь;
- нержавеющая сталь;
- пластмасса.
На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:
На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.
Примечание. В самых дешевых версиях коллекторов датчики протока могут отсутствовать.
С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.
Принцип действия
Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:
Схем работы смесительного узла существует несколько, в них применяются различные детали, но его задача остается неизменной: поддерживать необходимую температуру в системе напольного обогрева и управлять расходом теплоносителя в подающих ветках.
Рекомендации по сборке коллектора
Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно. Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.
Примечание. В комплект поставки каждого изделия входит инструкция, с ее помощью и следует осуществлять сборку и монтаж коллектора теплого пола.
Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан. Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.
Поскольку стоимость коллектора заводского изготовления достаточно высока, такой узел можно изготовить и самостоятельно. Правда, насос и клапан для смесительной части, а также запорную арматуру приобрести все равно придется. Самый популярный способ собрать самодельный коллектор заключается в том, чтобы спаять его из полипропиленовых труб и фитингов. Для этого потребуются отрезки ППР трубы диаметром 25 или 32 мм, тройники и отводы такого же размера и вентили. Количество фитингов и вентилей зависит от числа греющих контуров. Из инструментов понадобится паяльник для полипропиленовых труб с насадками, ножницы и рулетка.
Прежде чем сделать коллектор из полипропилена, надо отмерить и отрезать участки трубы таким образом, чтобы после соединения тройники находились как можно ближе друг к другу, иначе узел будет выглядеть не эстетично. Потом к тройникам привариваются краны и переходы, а к получившемуся коллектору – остальные фитинги для соединения с насосом.
Следует отметить, что самодельный коллектор для теплого пола, сделанный своими руками, будет обладать некоторыми недостатками. Например, на ответвлениях в подающей магистрали нет термостатических клапанов, а на обратной – датчиков протока. При их отсутствии систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти элементы можно установить и подключить отдельно, но тогда затраты труда будут таковы, что проще приобрести готовое изделие из пластика, чья стоимость достаточно демократична.
Заключение
Несмотря на кажущуюся сложность смесительно-распределительного узла, собрать его не так уж сложно. В комплекте с изделием обычно идет подробная инструкция, ею и следует руководствоваться. Труднее изготовить распределитель своими руками, но это всегда целесообразно, так как комплектующие покупать все равно нужно, да еще и предстоят трудности с настройкой коллектора.
Используемые источники:
- https://otivent.com/kollektor-dlja-teplogo-pola-svoimi-rukami
- http://masterskayapola.ru/teplyj-pol/kollektor-svoimi-rukami.html
- https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/pol/teplyj/vodyanoj/kak-sdelat-kollektor.html
- https://znatoktepla.ru/teplyj-pol/kollektor-dlya-teplogo-pola-svoimi-rukami.html
- https://cotlix.com/kak-pravilno-sobrat-kollektor-dlya-teplogo-pola
