Схема подключения электродного котла на 220 и 380 Вольт

Электрокотлы являются самыми простыми в монтаже и подключении, они не требуют организации дымохода и приточно-вытяжной вентиляции, отдельного помещения под котельную. Поскольку стандартные ТЭНовые модели уже содержат все необходимые элементы и узлы (циркуляционный насос, расширительный бак, группу безопасности и т.д.), при организации простой системы отопления, коммуникаций вокруг электрокотла минимум.

Все эти факторы позволяют имея базовые навыки и знания установить и подключить электрокотел самостоятельно, без привлечения мастеров. Но обратите внимание, что условием предоставления гарантии у большинства производителей является выполнение монтажа специализированной сервисной организацией. Впрочем, простота монтажа положительно влияет и на стоимость работы мастеров.

Правила и требования к установке

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

• от 0,7 м сверху котла;
• от 0,5 м по бокам (в том числе до трубопровода) и снизу;
• от 0,7 м перед котлоагрегатом;
• не менее 3 см между стеной и котлом.

Например, для известной модели Bosch Tronic Heat 3500 необходимо всего лишь 0,6 м снизу и 0,2 м с других сторон. Любые другие дополнительные требования к монтажу всегда описаны в инструкции по эксплуатации, практически во всех случаях ее можно найти в электронном виде.

Схемы отопления частного дома с электрокотлом

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

В зависимости от модели, крепежные элементы могут незначительно отличаться. При монтаже моделей Protherm Скат нужно закрепить монтажную планку, а затем просто подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые желательно устанавливать перед и после каждого элемента обвязки, чтобы в случае неисправности его можно было заменить, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стене с помощью жгутов. Все резьбовые соединения рекомендуется проводить с использованием уплотняющей ленты.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм² (согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно точные значения сечения кабеля и номиналы указаны в паспорте электрокотла.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Также мы рекомендуем подключать электрокотел через стабилизатор напряжения, поскольку выход из строя автоматики вследствие скачков напряжения в наших условиях – частая проблема.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.


2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Не забывайте, что согласно инструкции большинства производителей, подключение и ввод в эксплуатацию должен проводиться лишь сертифицированными специалистами, в противном случае гарантия будет не полной.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Практически любой электрический котел требует обязательного наличия автоматики управления.

При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.

Выбор вводного автомата и пускателей</h2>

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Простая регулировка мощности электрического отопления</h2>

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Зачем нужен предельный термостат</h2>

Обязательный элемент такой схемы – предельный термостат.

•
•

•
•

Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.

Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.

Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.

Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.

Регулировка температуры воды</h2>

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

•
•

•
•

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Комнатный термостат и экономия электроэнергии</h2>

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

Главная / Электрокотлы

Современные электрокотлы очень популярны, поскольку весьма просты в установке и настройке. Они не требуют строительства дымоотводной системы и вытяжной вентиляции, наличие отдельной комнаты для размещения котла.

Типовые модификации электрокотлов уже содержат в себе все необходимые компоненты и функциональные узлы: сетевой насос, расширительная емкость, терморегулятор, группа безопасности.

Правильный монтаж влияет на сложность подключения. Источник фото: termo-volga.ru

Поэтому выполнить подключение электрокотла очень просто, поскольку потребуется обвязать минимальное количество внутридомовых инженерных сетей и не придется делать выбор расширительного бачка.

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

• конфигурации;
• характеристикам тепловых режимов;
• конструкционным решениям;
• типу нагрева;
• заводам-изготовителям;
• стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

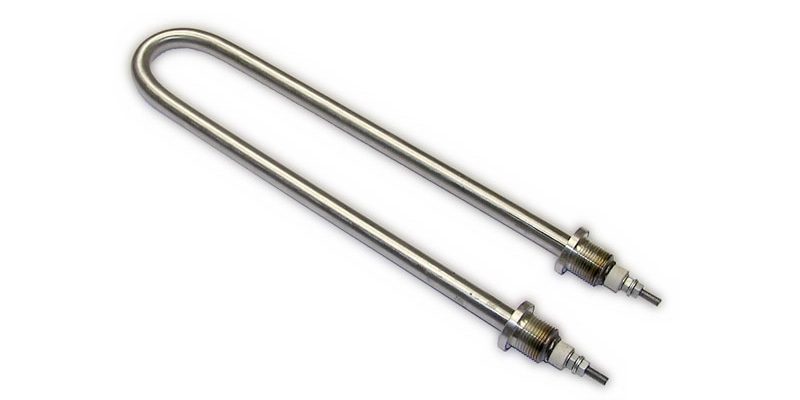

1. ТЭНовые, которые используют трубчатые электрогреющие элементы.
2. Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
3. Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Перед тем как подключить электрический котел, рассчитывают тепловую мощность по простой формуле. Зная общую отапливаемую площадь дома, умножают ее на 0.1 кВт и на коэффициент запаса 1.2, в результате получится тепловая мощность аппарата.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Как подключить электрокотел к системе отопления

Существует несколько стандартных схем обвязки, одну из которых надо выбрать перед тем, как подключить электрокотел в систему отопления:

• установка агрегата с обвязкой электронасоса и расширительной емкости;
• установка электрокотла в схеме параллельной работы с твердотопливным либо газовым котлоагрегатом;
• обвязка с аккумуляторной емкостью горячей воды или внешним электрическим водонагревателем;
• присоединение двухконтурной модификации электрокотла к отопительным сетям и ГВС;
• подключение к бойлеру косвенного нагрева.

Обычно, современные электрокотлы оснащаются всем необходимым вспомогательным оборудованием. Группа безопасности предохраняет агрегат от высокого давления и выполняет сброс воздух из водяного контура закрытого типа с применением мембранного расширительного бака.

Схема подключения двухконтурного электрического котла

На прямом участке подающего трубопровода устанавливается группа безопасности, а после нее — шаровой кран отсекающий подачу теплоносителя. Циркуляционный насос и фильтр-грязевик устанавливаются на обратном трубопроводе.

Если будет необходимо выполнить подключение котла к открытой системе отопления с естественной циркуляцией, то отопительные трубы потребуется разместить с уклоном 3 мм на 1 пм.

Схемы электрокотлов для подготовки ГВС используют в двух вариантах:

• двухконтурная конструкция котла, имеющего два встроенных подогревателя для контура отопления и ГВС;
• одноконтурный котел с внешним водонагревателем косвенного нагрева.

В первом варианте подключение электрокотла к системе отопления выполняется по стандартной схеме. Сложностей тут практически никаких, главное грамотно установить запорные вентиля.

Схема одноконтурного. Источник фото: twlwthrt.appspot.com

Подключение с водонагревателем косвенного нагрева производится, с применением трехходовых клапанов отсекающего типа. По сигналу термостата, интегрированного в аккумуляторную емкость, клапан переводит движение греющей воды на разогрев контура ГВС или системы отопления.

Загрузка ГВС в приоритете: пока вода в емкости не разогреется до определенной температуры, отопительная сеть тепловой энергии не получит.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

• высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
• теплогенератор нужно подбирать с минимальным запасом 20%;
• если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;


• в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
• мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.


5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

• когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
• параллельная работа в паре с твердотопливным либо газовым котлом;
• обвязка с буферной емкостью;
• подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
• соединение с бойлером косвенного нагрева.

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Алгоритм работы схемы выглядит так:

1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

• приобрести и поставить двухконтурный отопительный агрегат;
• подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.


3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН).

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В, соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль — заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:

Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

1.  В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.2.  Само наличие нулевой клеммы — «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.3. Самый же надежный вариант узнать наряжение ТЭН — это посмотреть маркировку, указанную либо на фланце, к которому закреплены трубчатые электронагревателиЛибо на самом ТЭН в обязательном порядке выдавливаются его параметры:Если же у вас не получается наверняка узнать напряжение, на которое расчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда». При этом варианте, если Тэн окажутся расчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

Вообще, случаи бывают разные, и все их охватить в формате одной статьи очень тяжело, поэтому обязательно пишите в комментариях свои вопросы, дополнения, истории из личного опыта и практики, это будет полезно многим!

Понравилась статья? Вступай в нашу группу вконтакте!

Подписаться

Следи за появлением новых материалов! Прочитано 82853 раз Наверх

• Вы здесь:
• Главная /
• Инструкции

Используемые источники:

• https://gradusplus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/
• https://domikelectrica.ru/3-sxemy-podklyucheniya-avtomatiki-elektricheskogo-otopleniya/
• https://kotle.ru/elektrokotly/podklyuchenie-elektrokotla
• https://otivent.com/ustanovka-jelektrokotla-svoimi-rukami
• https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/124-skhema-podklyucheniya-elektrokotla-k-elektroseti
