Схема обвязки котла отопления – основные особенности

Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел — важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах). Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

• Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

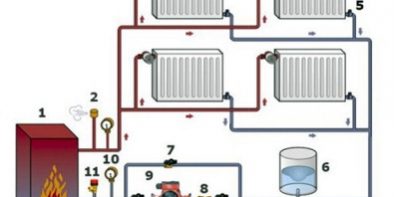

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы:

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

ВАЖНО!Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

Ваше мнение {{$data | json}} —>

Если система не имеет дополнительных линий или контуров со своим температурным режимом, сборка обвязки не представляет существенной сложности и выполняется достаточно быстро.

Длительность производства работ зависит от размеров отопительного контура.

Полезное видео

В данном видео вы узнаете как производится обвязка газового котла:

Заключение

Обвязка газового котла — это вся периферийная часть системы отопления, включая узлы распределения и запорную арматуру. Она выполняет функцию равномерной передачи тепловой энергии по всей площади помещения.

Существуют разные варианты, выбор которых зависит от конфигурации помещений и отопительной системы, ее состава и прочих факторов.

Правильно выполненная обвязка обеспечивает эффективную и стабильную работу системы отопления, позволяет снизить расход газа и получить максимальную производительность от двухконтурного газового котла.

/—> 2019-07-01

Вы приобрели новый отопительный агрегат, намереваясь самостоятельно установить и подключить к теплосети частного дома. Монтаж и обвязка котла выполняется различными способами, зависящими от используемого энергоносителя, типа трубной разводки и наличия дополнительного оборудования:

• буферной емкости;
• бойлера косвенного нагрева;
• второго теплогенератора.

Чтобы помочь вам правильно обвязать котел с системой отопления своими руками, предлагаем рассмотреть существующие варианты подключения, затем выбрать подходящую схему.

Варианты обвязки газовых отопителей

К монтажу и подключению газовых котлов предъявляются строгие нормативные требования:

• высота потолков помещения топочной – не ниже 2 м, минимальный объем – 8 м³ при мощности оборудования до 60 кВт;
• в котельной нужна приточно-вытяжная вентиляция (трехкратный воздухообмен + дополнительный приток на горение), на кухне обязательно предусматривается форточка;
• перед креплением настенной модели теплогенератора деревянную конструкцию необходимо защитить листом металла;
• минимальная ширина прохода с лицевой стороны агрегата – 1 м, боковой проход – 60 см, отступ от стены до корпуса – 3 см;
• длина горизонтальной подводки к основному дымоходу – максимум 3 м, диаметр трубы равен или больше сечения выходного патрубка отопителя.

Примечание. Соблюдение указанных требований контролирует компания – поставщик газа, дающая разрешение на присоединение водогрейного аппарата к магистрали. При устройстве автономного отопления от газгольдера смонтированная система топливоподачи сдается в эксплуатацию соответствующей службе.

К обвязке газового котла с системой водяного отопления нет строгих требований, схема должна обеспечивать эффективную и безопасную работу агрегата. Правильность подсоединения к радиаторам либо теплым полам (ТП) в частном доме контролирующие службы не проверяют, ответственность целиком несет исполнитель работ.

Подключение настенного котла

Обвязать подвесную модель газового теплогенератора значительно проще, нежели напольную. Эти агрегаты представляют собой готовые котельные в миниатюре, укомплектованные необходимым оборудованием:

• циркуляционным насосом;
• расширительным баком;
• группой безопасности, состоящей из предохранительного клапана, манометра и автоматического поплавкового воздухоотводчика;
• двухконтурные версии оборудованы дополнительным либо совмещенным битермическим теплообменником, греющим воду на нужды ГВС.

Справка. Одноконтурные «настенники» зачастую оснащаются специальным патрубком для стыковки с нагревательным змеевиком накопительного бойлера. Установленный внутри корпуса электрический трехходовой клапан переключает режимы отопление/ГВС по команде контроллера, получающего сигналы термостата.

Для нормальной работы и удобства обслуживания настенного отопителя соблюдайте следующие правила:

1. Все коммуникации, подведенные к котлу, должны при необходимости быстро перекрываться. Решение: устанавливаем на входные и выходные (газовые, водяные) патрубки агрегата шаровые краны, как сделано на фото.
2. В обратную линию отопления врезаем фильтр – грязевик, предотвращающий попадание песка из системы внутрь теплогенератора. Элемент ставим горизонтально, «носиком» с пробкой вниз, в другом положении чистка сетки затруднена.
3. Аналогичный грязевик стоит применить на ветке холодного водоснабжения, подключаемой к двухконтурному аппарату.
4. В самой нижней точке отопительной сети ставим штуцер подпитки от водопровода. Перед врезкой в магистраль монтируем отсекающий кран и обратный клапан пружинного типа. Подробнее организация подпитки описывается в нашей пошаговой инструкции.

Коммуникации к теплогенератору можно провести любыми пластиковыми трубами – спаять из полипропилена, собрать из металлопластика или сшитого полиэтилена. Аварийный перегрев указанным трубопроводам не грозит. Выше представлена типовая схема обвязки газового двухконтурного котла с радиаторной сетью, ГВС и водопроводом.

Примечание. Все подвесные отопители – атмосферные, турбированные, конденсационные – рассчитаны на работу с системой закрытого типа. Для тепловой сети с естественной циркуляцией воды понадобится напольный энергонезависимый котел.

Одноконтурный агрегат обвязывается по аналогичной схеме, но без водопроводных коммуникаций. Подробнее о правильном подключении «настенника» рассказывается на видео.

В загородных коттеджах большой площади (свыше 200 м²) с 3—6 контурами отопления ставится гидрострелка либо собирается схема первичных/вторичных колец, описанная в конце настоящей публикации.

Стыковка с бойлером косвенного нагрева

Если настенный теплогенератор снабжен патрубком для подсоединения накопительного бака, то обвязка выполняется согласно предыдущей схеме, только добавляется 1 стык с шаровым краном. Поскольку в дешевых версиях котлов подобный штуцер (и переключающий клапан внутри) не предусмотрен, воспользуйтесь схемой, показанной ниже на чертеже.

Чтобы связать простой одноконтурный отопитель со стационарным бойлером ГВС, приобретите трехходовой электроклапан и механический термостат с погружным датчиком, вставляемым внутрь соответствующей гильзы бака. Как функционирует такое подключение:

1. Приоритет нагрева всегда находится на стороне бойлера. Пока термодатчик фиксирует недостаточно высокую температуру емкости (настраивается вручную), весь теплоноситель направляется в греющий змеевик.
2. Когда вода достигнет требуемой температуры, накладной датчик оповестит контроллер котла, а тот запустит сервопривод клапана и переключит поток теплоносителя на батареи либо контуры напольного обогрева.
3. По мере водоразбора из емкости или естественного остывания температура воды в баке снижается. Термоэлемент сигнализирует электронному блоку котла, клапан снова переводит теплоноситель на бойлер.

Справка. Теплогенератор, правильно подобранный по мощности, нагревает емкость ГВС за 15—25 минут. Горелка работает в максимальном режиме.

Схемы для напольного теплогенератора

Главное отличие обвязки стационарного котла от настенного заключается в добавлении вспомогательных элементов, которые отсутствуют в его конструкции изначально:

• циркуляционный насос – ставим на подачу или «обратку», разницы никакой нет;
• для беспроблемного снятия насоса по бокам предусматриваем 2 крана;
• расширительный мембранный бак подключаем к обратной линии, на подводке тоже устанавливаем отсекающую арматуру;
• сразу на выходе из отопителя монтируем отдельную группу безопасности без всяких кранов.

Остальные детали обвязки – краны, грязевики – применяем согласно схеме. Мы сразу решили показать подсоединение двухконтурного напольного агрегата, чтобы не делать несколько идентичных картинок.

Замечание. Существуют напольные котлы импортного производства (например, Protherm), оборудованные по образцу настенных аппаратов – расширительной емкостью, насосом, предохранительным клапаном и даже встроенным бойлером. Такие теплогенераторы обвязываются по аналогии с подвесными котлами и могут работать только в закрытой системе с избыточным давлением теплоносителя.

Простейшие напольные модели с механической газовой автоматикой не включаются в домовую электросеть и подсоединяются к гравитационной (самотечной) системе водяного отопления по похожей схеме. В чем разница:

• диаметр подключаемых магистралей – 40…50 мм (внутренний);
• трубы подводятся к агрегату с уклоном 3—5 мм на 1 метр длины;
• применяется расширительный бачок открытого типа, устанавливаемый в наивысшей точке – на подающем стояке;
• вспомогательный насос монтируется на байпасе вместе с грязевиком и запорной арматурой.

Ставить в открытую систему группу безопасности бессмысленно – избыточное давление в сети равно нулю, манометр ничего не покажет, а сбросной клапан никогда не сработает. Воздухоотводчик тоже бесполезен – пузыри уходят в атмосферу через расширительный резервуар в процессе заполнения.

Если необходимо подвязать к навесному агрегату контуры ТП и радиаторы, система делится на 2 ветки. К одной подключается распределительный коллектор теплых полов, ко второй – радиаторная сеть.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

1. Предотвращение перегрева и закипания ТТ-котла.
2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Примечание. Для агрегатов с чугунным теплообменником важна защита от температурного шока, ведущего к растрескиванию секций. Явление возникает в закрытой системе, когда из-за отключения света циркуляция воды останавливается. После подачи электроэнергии остывший теплоноситель резко охлаждает чугун, в результате образуются трещины.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Рекомендация. Мы не советуем обвязывать котлы на дровах пластиковыми трубами, по крайней мере, со стороны подачи. Лучше использовать медь, оцинкованную сталь или нержавейку.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

Примечание. Заводские теплоаккумуляторы зачастую комплектуются электрическими нагревателями – ТЭНами, поддерживающими температуру воды в верхней зоне емкости. Как сделать обвязку отопителя и емкости, смотрите на видео:

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Уточнение. Рекомендация не касается отопителей, оборудованных самодельным горелочным устройством, сжигающим дизель и отработанное масло, например, факельной горелкой Бабингтона. Здесь нужен индивидуальный подход.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Системы с двумя котлами

Если необходимо организовать нагрев теплоносителя в закрытой схеме от двух теплогенераторов, используйте принцип параллельного включения. Поясним алгоритм совместной работы двух котлов – электрического и твердотопливного (обвязка показана на рисунке):

1. Основным источником тепла выступает ТТ-котел, подключенный стандартным способом через трехходовой вентиль. Чтобы потоки не кольцевались в другом направлении, на каждой ветке установлен обратный клапан.
2. Когда закладка дров прогорает, воздух в доме начинает остывать. Падение температуры фиксирует комнатный термостат и запускает электрокотел с насосом.
3. Снижение температуры в подающей линии ТТ-котла до 50—55 °C заставляет накладной термостат вырубить циркуляционный насос твердотопливного контура.
4. После очередной загрузки дров труба подачи нагревается, термодатчик запускает насос и приоритет нагрева возвращается к твердотопливному агрегату. Комнатный терморегулятор больше не включает электрокотел, поскольку температура воздуха не падает.

Важный момент. Вышеописанный вариант обвязки можно применять для любой пары котлов. При монтаже настенного отопителя второй насос не ставится.

Два теплогенератора, например, газовый и электрический, легко обвязываются через теплоаккумулятор. Включение и остановку обоих котлов можно организовать различными способами – по температуре воды в баке, по времени через таймер. Обратные клапаны здесь не нужны.

Если необходимо состыковать 2—3 единицы теплосилового оборудования с несколькими отопительными контурами, лучше собрать схему первичных / вторичных колец. Принцип следующий: все источники тепла и потребители со своими насосами присоединяются к общему кольцу из трубы увеличенного диаметра Ø26…40 мм (в зависимости от числа веток). Циркуляцию внутри кольца обеспечивает отдельный насос.

В системе с естественным движением теплоносителя два котла тоже объединяются параллельно. Здесь важно выдержать уклоны труб Ø40…50 мм, а также избегать резких поворотов, используя колена под углом 45° либо отводы с больши́м радиусом изгиба.

Совет. Последовательное соединение 2 агрегатов имеет право на жизнь, но подобную обвязку лучше не использовать. Вода, прогретая в первом котле, пройдет сквозь холодный теплообменник второго и обязательно потеряет часть тепла.

Заключение

Описывая варианты обвязки котлов, мы перечислили простые методы, доступные для самостоятельного монтажа. Но помните: выбранную схему еще нужно привязать к вашим конкретным условиям. Где-то не хватает места для размещения оборудования или трубы смонтированы неудобно, у кого-то котел стоит впритык к буферной емкости. Поэтому перед сборкой рекомендуем проконсультироваться с толковым сантехником либо инженером – проектировщиком.

Отопительная техника призвана облегчить быт, сделать проживание в доме комфортным. Зачем носить дрова и закупать уголь? Намного удобнее подключить газовый котел к общей магистрали. Его можно монтировать как настенным, так и напольным способом. Но как грамотно организовать отопление, чтобы теплоноситель равномерно расходился по системе? Как при этом сэкономить на расходе топлива? Вам помогут схемы обвязки газового котла.

Что включает обвязка

Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:

• Трубы, разделенные на два контура подающей и обратной линии.
• Запорные вентили, арматура.
• Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
• Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
• Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
• Манометр — прибор для измерения и контроля давления.
• Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
• Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
• Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).

Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.

Чем сложнее схема обвязки, тем больше повышается эффективность работы котла для частного дома или квартиры.

Схемы обвязки

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться. Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

• Простой монтаж.
• Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
• Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

Двухтрубная установка

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

• насос (обычно идет в комплекте с котлом);
• распределительный клапан;
• мембранный бак;
• запорная арматура;
• фильтры;
• обратный клапан;
• переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

• Дорогие комплектующие.
• Сложные схемы рассчитаны на специалистов.
• Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

На картинке ниже представлены схемы. Условно они делятся на две группы:

• С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
• С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Хотите снизить теплопотери? Изолируйте подводки горячего водоснабжения (ГВС) вспененным полиэтиленом.

Создание теплого пола

Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.

В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:

Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

• строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
• технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
• монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
• запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Примечание. Обычно весь комплекс работ по проектированию, подведению и присоединению к магистрали берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, находящемся у наружной стены здания;
• в наружной пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки. В Российской Федерации все нормы, касающиеся размещения газовых котлов, прописаны в документе МДС 41-2.2000. В других странах бывшего СССР действуют собственные нормативные акты, но с технической стороны они практически не отличаются от российских.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

Какой газовый котел допускается устанавливать в кухне или другом отдельном помещении, – напольный или настенный, нормами не регламентируется.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

• от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
• при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.

При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:

В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Можно ли установить газовый котел в квартире?

Сложности, связанные с данным мероприятием, лежат отнюдь не в технической плоскости. В действительности технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома. Нужна кухня необходимого объема, отвечающего этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большая часть кухонь в квартирах многоэтажных домов пригодна для размещения котлов.

Другое дело, что на монтаж индивидуального отопления требуется получить разрешение от органов местного самоуправления. Это бывает непросто, а подчас и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР напрямую запрещают устройство индивидуального обогрева с помощью газовых котлов. Отсюда вывод: теоретически поставить теплогенератор в квартиру возможно, но на практике вы можете столкнуться с проблемами при его легализации и подключении к газовым сетям.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

Примечание. Подключение к газовой магистрали мы не рассматриваем, так как самостоятельно выполнить его нельзя.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Внимание! Запрещается присоединять котел, работающий на газе, к вентиляционному каналу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Примечание. Подразумевается, что сетчатый фильтр установлен на входе водопровода в дом.

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2—3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Заключение

Выполняя установку и обвязку котла на природном газе, нельзя отклоняться от требований нормативных документов. Мало того что первая же проверка газовой службы выявит нарушения и даст предписание на их устранение. Несоблюдением норм можно подвергнуть опасности здоровье и жизнь ваших близких, так как может привести к последствиям различной степени тяжести.

Используемые источники:

• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html
• https://otivent.com/obvjazka-kotla-svoimi-rukami
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustanovka-gazovye-kolonki-i-kotly/sxema-obvyazki-gazovogo-kotla-nastennogo-napolnogo-dvuxkonturnogo-odnokonturnogo/
• https://cotlix.com/obvyazka-gazovogo-kotla-pravila-i-trebovaniya-k-ustanovke
