Вы приобрели новый отопительный агрегат, намереваясь самостоятельно установить и подключить к теплосети частного дома. Монтаж и обвязка котла выполняется различными способами, зависящими от используемого энергоносителя, типа трубной разводки и наличия дополнительного оборудования:

• буферной емкости;
• бойлера косвенного нагрева;
• второго теплогенератора.

Чтобы помочь вам правильно обвязать котел с системой отопления своими руками, предлагаем рассмотреть существующие варианты подключения, затем выбрать подходящую схему.

Варианты обвязки газовых отопителей

К монтажу и подключению газовых котлов предъявляются строгие нормативные требования:

• высота потолков помещения топочной – не ниже 2 м, минимальный объем – 8 м³ при мощности оборудования до 60 кВт;
• в котельной нужна приточно-вытяжная вентиляция (трехкратный воздухообмен + дополнительный приток на горение), на кухне обязательно предусматривается форточка;
• перед креплением настенной модели теплогенератора деревянную конструкцию необходимо защитить листом металла;
• минимальная ширина прохода с лицевой стороны агрегата – 1 м, боковой проход – 60 см, отступ от стены до корпуса – 3 см;
• длина горизонтальной подводки к основному дымоходу – максимум 3 м, диаметр трубы равен или больше сечения выходного патрубка отопителя.

Примечание. Соблюдение указанных требований контролирует компания – поставщик газа, дающая разрешение на присоединение водогрейного аппарата к магистрали. При устройстве автономного отопления от газгольдера смонтированная система топливоподачи сдается в эксплуатацию соответствующей службе.

К обвязке газового котла с системой водяного отопления нет строгих требований, схема должна обеспечивать эффективную и безопасную работу агрегата. Правильность подсоединения к радиаторам либо теплым полам (ТП) в частном доме контролирующие службы не проверяют, ответственность целиком несет исполнитель работ.

Подключение настенного котла

Обвязать подвесную модель газового теплогенератора значительно проще, нежели напольную. Эти агрегаты представляют собой готовые котельные в миниатюре, укомплектованные необходимым оборудованием:

• циркуляционным насосом;
• расширительным баком;
• группой безопасности, состоящей из предохранительного клапана, манометра и автоматического поплавкового воздухоотводчика;
• двухконтурные версии оборудованы дополнительным либо совмещенным битермическим теплообменником, греющим воду на нужды ГВС.

Справка. Одноконтурные «настенники» зачастую оснащаются специальным патрубком для стыковки с нагревательным змеевиком накопительного бойлера. Установленный внутри корпуса электрический трехходовой клапан переключает режимы отопление/ГВС по команде контроллера, получающего сигналы термостата.

Для нормальной работы и удобства обслуживания настенного отопителя соблюдайте следующие правила:

1. Все коммуникации, подведенные к котлу, должны при необходимости быстро перекрываться. Решение: устанавливаем на входные и выходные (газовые, водяные) патрубки агрегата шаровые краны, как сделано на фото.
2. В обратную линию отопления врезаем фильтр – грязевик, предотвращающий попадание песка из системы внутрь теплогенератора. Элемент ставим горизонтально, «носиком» с пробкой вниз, в другом положении чистка сетки затруднена.
3. Аналогичный грязевик стоит применить на ветке холодного водоснабжения, подключаемой к двухконтурному аппарату.
4. В самой нижней точке отопительной сети ставим штуцер подпитки от водопровода. Перед врезкой в магистраль монтируем отсекающий кран и обратный клапан пружинного типа. Подробнее организация подпитки описывается в нашей пошаговой инструкции.

Коммуникации к теплогенератору можно провести любыми пластиковыми трубами – спаять из полипропилена, собрать из металлопластика или сшитого полиэтилена. Аварийный перегрев указанным трубопроводам не грозит. Выше представлена типовая схема обвязки газового двухконтурного котла с радиаторной сетью, ГВС и водопроводом.

Примечание. Все подвесные отопители – атмосферные, турбированные, конденсационные – рассчитаны на работу с системой закрытого типа. Для тепловой сети с естественной циркуляцией воды понадобится напольный энергонезависимый котел.

Одноконтурный агрегат обвязывается по аналогичной схеме, но без водопроводных коммуникаций. Подробнее о правильном подключении «настенника» рассказывается на видео.

В загородных коттеджах большой площади (свыше 200 м²) с 3—6 контурами отопления ставится гидрострелка либо собирается схема первичных/вторичных колец, описанная в конце настоящей публикации.

Стыковка с бойлером косвенного нагрева

Если настенный теплогенератор снабжен патрубком для подсоединения накопительного бака, то обвязка выполняется согласно предыдущей схеме, только добавляется 1 стык с шаровым краном. Поскольку в дешевых версиях котлов подобный штуцер (и переключающий клапан внутри) не предусмотрен, воспользуйтесь схемой, показанной ниже на чертеже.

Чтобы связать простой одноконтурный отопитель со стационарным бойлером ГВС, приобретите трехходовой электроклапан и механический термостат с погружным датчиком, вставляемым внутрь соответствующей гильзы бака. Как функционирует такое подключение:

1. Приоритет нагрева всегда находится на стороне бойлера. Пока термодатчик фиксирует недостаточно высокую температуру емкости (настраивается вручную), весь теплоноситель направляется в греющий змеевик.
2. Когда вода достигнет требуемой температуры, накладной датчик оповестит контроллер котла, а тот запустит сервопривод клапана и переключит поток теплоносителя на батареи либо контуры напольного обогрева.
3. По мере водоразбора из емкости или естественного остывания температура воды в баке снижается. Термоэлемент сигнализирует электронному блоку котла, клапан снова переводит теплоноситель на бойлер.

Справка. Теплогенератор, правильно подобранный по мощности, нагревает емкость ГВС за 15—25 минут. Горелка работает в максимальном режиме.

Схемы для напольного теплогенератора

Главное отличие обвязки стационарного котла от настенного заключается в добавлении вспомогательных элементов, которые отсутствуют в его конструкции изначально:

• циркуляционный насос – ставим на подачу или «обратку», разницы никакой нет;
• для беспроблемного снятия насоса по бокам предусматриваем 2 крана;
• расширительный мембранный бак подключаем к обратной линии, на подводке тоже устанавливаем отсекающую арматуру;
• сразу на выходе из отопителя монтируем отдельную группу безопасности без всяких кранов.

Остальные детали обвязки – краны, грязевики – применяем согласно схеме. Мы сразу решили показать подсоединение двухконтурного напольного агрегата, чтобы не делать несколько идентичных картинок.

Замечание. Существуют напольные котлы импортного производства (например, Protherm), оборудованные по образцу настенных аппаратов – расширительной емкостью, насосом, предохранительным клапаном и даже встроенным бойлером. Такие теплогенераторы обвязываются по аналогии с подвесными котлами и могут работать только в закрытой системе с избыточным давлением теплоносителя.

Простейшие напольные модели с механической газовой автоматикой не включаются в домовую электросеть и подсоединяются к гравитационной (самотечной) системе водяного отопления по похожей схеме. В чем разница:

• диаметр подключаемых магистралей – 40…50 мм (внутренний);
• трубы подводятся к агрегату с уклоном 3—5 мм на 1 метр длины;
• применяется расширительный бачок открытого типа, устанавливаемый в наивысшей точке – на подающем стояке;
• вспомогательный насос монтируется на байпасе вместе с грязевиком и запорной арматурой.

Ставить в открытую систему группу безопасности бессмысленно – избыточное давление в сети равно нулю, манометр ничего не покажет, а сбросной клапан никогда не сработает. Воздухоотводчик тоже бесполезен – пузыри уходят в атмосферу через расширительный резервуар в процессе заполнения.

Если необходимо подвязать к навесному агрегату контуры ТП и радиаторы, система делится на 2 ветки. К одной подключается распределительный коллектор теплых полов, ко второй – радиаторная сеть.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

1. Предотвращение перегрева и закипания ТТ-котла.
2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Примечание. Для агрегатов с чугунным теплообменником важна защита от температурного шока, ведущего к растрескиванию секций. Явление возникает в закрытой системе, когда из-за отключения света циркуляция воды останавливается. После подачи электроэнергии остывший теплоноситель резко охлаждает чугун, в результате образуются трещины.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Рекомендация. Мы не советуем обвязывать котлы на дровах пластиковыми трубами, по крайней мере, со стороны подачи. Лучше использовать медь, оцинкованную сталь или нержавейку.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

Примечание. Заводские теплоаккумуляторы зачастую комплектуются электрическими нагревателями – ТЭНами, поддерживающими температуру воды в верхней зоне емкости. Как сделать обвязку отопителя и емкости, смотрите на видео:

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Уточнение. Рекомендация не касается отопителей, оборудованных самодельным горелочным устройством, сжигающим дизель и отработанное масло, например, факельной горелкой Бабингтона. Здесь нужен индивидуальный подход.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

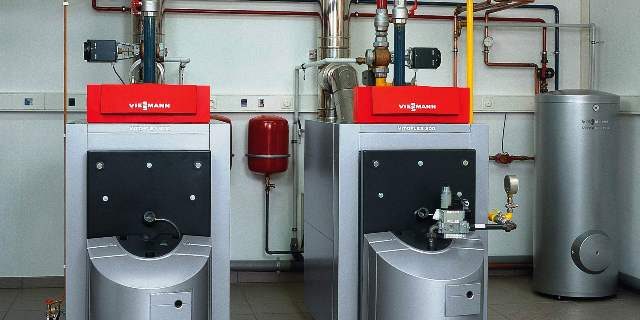

Системы с двумя котлами

Если необходимо организовать нагрев теплоносителя в закрытой схеме от двух теплогенераторов, используйте принцип параллельного включения. Поясним алгоритм совместной работы двух котлов – электрического и твердотопливного (обвязка показана на рисунке):

1. Основным источником тепла выступает ТТ-котел, подключенный стандартным способом через трехходовой вентиль. Чтобы потоки не кольцевались в другом направлении, на каждой ветке установлен обратный клапан.
2. Когда закладка дров прогорает, воздух в доме начинает остывать. Падение температуры фиксирует комнатный термостат и запускает электрокотел с насосом.
3. Снижение температуры в подающей линии ТТ-котла до 50—55 °C заставляет накладной термостат вырубить циркуляционный насос твердотопливного контура.
4. После очередной загрузки дров труба подачи нагревается, термодатчик запускает насос и приоритет нагрева возвращается к твердотопливному агрегату. Комнатный терморегулятор больше не включает электрокотел, поскольку температура воздуха не падает.

Важный момент. Вышеописанный вариант обвязки можно применять для любой пары котлов. При монтаже настенного отопителя второй насос не ставится.

Два теплогенератора, например, газовый и электрический, легко обвязываются через теплоаккумулятор. Включение и остановку обоих котлов можно организовать различными способами – по температуре воды в баке, по времени через таймер. Обратные клапаны здесь не нужны.

Если необходимо состыковать 2—3 единицы теплосилового оборудования с несколькими отопительными контурами, лучше собрать схему первичных / вторичных колец. Принцип следующий: все источники тепла и потребители со своими насосами присоединяются к общему кольцу из трубы увеличенного диаметра Ø26…40 мм (в зависимости от числа веток). Циркуляцию внутри кольца обеспечивает отдельный насос.

В системе с естественным движением теплоносителя два котла тоже объединяются параллельно. Здесь важно выдержать уклоны труб Ø40…50 мм, а также избегать резких поворотов, используя колена под углом 45° либо отводы с больши́м радиусом изгиба.

Совет. Последовательное соединение 2 агрегатов имеет право на жизнь, но подобную обвязку лучше не использовать. Вода, прогретая в первом котле, пройдет сквозь холодный теплообменник второго и обязательно потеряет часть тепла.

Заключение

Описывая варианты обвязки котлов, мы перечислили простые методы, доступные для самостоятельного монтажа. Но помните: выбранную схему еще нужно привязать к вашим конкретным условиям. Где-то не хватает места для размещения оборудования или трубы смонтированы неудобно, у кого-то котел стоит впритык к буферной емкости. Поэтому перед сборкой рекомендуем проконсультироваться с толковым сантехником либо инженером – проектировщиком.

Газовое оборудование по типу котел+водонагреватель – подходящее решение для владельцев квартир и частных домов: тепло обеспечивается, горячая вода есть, экономно. Да и подключение двухконтурного газового котла к системе отопления не такое сложное, как представляется. Но прежде, чем приняться за реализацию подобного проекта, не лишним будет ознакомиться с теорией, согласны?

В этой публикации поговорим об особенностях процесса подключения: какие требования обслуживающих организаций нужно учитывать и на какие технические нюансы монтажа настенных и напольных моделей следует обратить особое внимание. Изложенный материал дополним наглядными фото и видеороликами, что поможет выполнить все работы максимально быстро и без ошибок.

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м³. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м³ соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м³ комнаты приходится минимум 0,3 м² окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Особенности обвязки настенной модели

Сначала нужно произвести подключения к системе отопления, водопроводу и электросети, если в приборе есть элементы контроля и регулирования. Подсоединение к газовой магистрали осуществляется сотрудником соответствующей службы или лицензированной фирмы. Владельцу жилья нужно только купить счетчик и газовый фильтр.

Прибор имеет 5 труб подключения: подача и обратка системы отопления, вход холодной воды и выход горячей плюс подача газа. Все штуцеры удобно прикручивать до навешивания прибора на стену. Мешающие вращению рукоятки можно снять, открутив на штоке гайку. Установка газового вентиля не обойдется без диэлектрической прокладки

Какие изделия и материалы понадобятся в процессе работы:

• 3 шаровых крана с американками размером 1/2″ и 4 таких же размером 3/4″;
• 2 грязевика (механических или самопромывных) — устанавливаются на подачу холодной воды и обратку трубы отопления;
• газовый фильтр;
• расширительный бак (если его объема не хватает для большой трубопроводной сети, нужен еще и мембранный резервуар);
• фитинги для трубопровода — колена, тройники;
• трехжильный кабель (марка ВВГ, сечение 2,5 мм²);
• автоматический двухполюсный выключатель на 20 А.

Этот перечень подходит для теплогенераторов простой конструкции с открытой камерой сгорания. Дорогие модели укомплектованы расширительным баком и газовым фильтром.

Если давление воды менее 1 атм, стоит установить станцию повышения давления. Она бесполезна при условии постоянного давления воды в пределах 2-3 атм.

Дополнительно в систему могут быть включены: третий картриджный фильтр мелкой очистки, манометры для отслеживания давления в разных местах схемы, автоматический воздухоотводчик, циркуляционный насос, стабилизатор напряженияВ случае с отдельной котельной понадобится радиатор отопления, который обеспечит нормальный температурный режим для работы котла и защитит его от образования конденсата

Далее навешиваем котел на стену, определив оптимальную высоту. Под потолок вешать не стоит — важно удобство эксплуатации. Минимальное расстояние от потолка до отводящего патрубка составляет 15 см, от пола — 80 см, от стены — 20 см.

Для монтажа прибора понадобится два специальных кронштейна, которые поставляются в комплекте. Они крепятся на стену пластмассовыми дюбелями и саморезами. Чтобы правильно их выставить, рекомендуется воспользоваться уровнем и отвесом.

Этап #1 — присоединение к системе отопления

Все шаровые краны для перекрытия трубопровода устанавливаются больше для обслуживания системы, чем с учетом возможного ее отсекания и демонтажа в процессе эксплуатации. Отопительное оборудование характеризуется надежностью. Пример: запорный вентиль на обратке отопления предназначен для прочистки фильтра без слива теплоносителя.

Стандартная схема подключения есть в паспорте любого двухконтурного котла. По ней и стоит ориентироваться, выполняя обвязку прибора

Рекомендации при подключении:

1. Полудюймовые краны устанавливаются на водные штуцеры и газовый подвод. А DN20 монтируются на патрубки с теплоносителем.
2. Арматуру нужно прикручивать патрубками вниз.
3. Фильтры присоединяются горизонтально, «носики» повернуты в пол. В таком положении их удобно прочищать.
4. Внешний расширительный бачок присоединяется к обратке с помощью дополнительной арматуры.
5. Патрубок слива устанавливается в самую нижнюю точку системы.

Если планируется залить в систему в качестве теплоносителя незамерзающий антифриз, для перестраховки следует добавить в схему дополнительные краны на подачу и обратку. Это дает возможность демонтировать котел, не сливая антифриз.

Этап #2 — подключение котла в электросеть

С подведением электроэнергии обычно сложностей не возникает — достаточно включить прибор в розетку. Но здесь также есть правила и требования к безопасности.

Если котел сильно зависим от электричества и его подачу часто отключают в регионе установки, схема дополняется источником бесперебойного питания

Основное требование при подключении прибора к сети — заземление и наличие автоматического выключателя. Последний располагается так, чтобы в случае аварийной ситуации на него не попала вода.

Основные требования:

• Нужен провод, подсоединенный к заземляющему контуру. Если в комплекте такого шнура не оказалось, проводник подключается к корпусу самого прибора.
• Как заземлители использовать стальные трубы системы ГВС запрещено.
• Кабель прокладывается в защитной «гофре».

При подключении турбированных котлов от европейских производителей важно не путать фазу с нулем. В противном случае электронный блок не запустит систему.

Этап #3 — присоединение агрегата к дымоходу

В 95% современных домов устанавливаются настенные котлы с камерами сгорания закрытого типа и коаксиальным дымоходом. Он выводится горизонтально через стену с уклоном в 3-5% в сторону улицы для выхода конденсата.

Участки трубы из нескольких элементов монтируются друг в друга по направлению потока продуктов горения. В вертикальном канале стыки обязательно герметизируются

Напольному агрегату большой мощности подойдет только вертикальная конструкция, которая способна справиться с большим объемом продуктов горения. Она должна иметь как можно меньше поворотов и выступать за границы кровли на расстояние от 0,5 м.

Монтаж напольного прибора

Если двухконтурный теплогенератор требует электропитания, то и подключается он аналогично настенному «коллеге». У энергонезависимого прибора имеется встроенный змеевик из меди или нержавеющей стали для нагрева воды. В комплектации к такому оборудованию кроме горелки, автоматики и теплообменника ничего не поставляется.

Для установки энергонезависимого агрегата понадобится набор из предыдущего списка плюс следующие элементы системы:

• группа безопасности, предохранительный клапан которой рассчитан на рабочее давление котла (данные есть в паспорте);
• расширительный бачок объемом в 10% от общего количества теплоносителя;
• циркуляционный насос.

Группа безопасности всегда устанавливается на подающий трубопровод рядом с отопительным прибором, чтобы защитить самую дорогостоящую часть системы от разрушения при резком скачке давления.

Расстояние от котла до устройства должно быть не более 50 см. На участке трубы между отопителем и элементом нельзя устанавливать краны, тройники, магистраль оставляется чистой

Если напольный прибор подключается к самотечной системе, монтируется только расширительный бак открытого типа с переливом. Насос и группа безопасности из схемы исключаются.

В этой ситуации нужны трубы с диаметром 40 мм и более, которые прокладываются под уклоном в 5 мм на каждый погонный метр магистрали. Теплогенератор остается в низшей точке, бак размещается в высшей.

Если подключается электричество, допустима организация принудительной циркуляции при помощи насоса. В этом случае его монтаж осуществляется через байпас

Большинство современных систем включает циркуляционный насос, что эффективно, но зависимо от электроэнергии. При отключении света отопление и нагрев воды отключаются. Разумно организовать альтернативный естественный метод циркуляции для форс-мажоров.

Варианты схем с бойлером

Когда стандартной мощности прибора в 9-13 л не хватает для обеспечения потребностей жильцов (пример: есть ванна в санузле), система дополняется бойлером. Если выбран бойлер косвенного нагрева, то имитировать проток дополнительным циркуляционным насосом, который включается и останавливается сигналом термостата, нельзя.

Некорректная схема влечет проблему в виде длительного нагрева бойлера. На это время (до 2 ч.) отопление дома не происходит, помещения остывают. Плюс снижается ресурс котла из-за эффекта «тактования» и поступления во второй контур горячей воды, а не холодной. В самом же бойлере размножаются бактерии.

Правильная схема заключается в подсоединении косвенного бойлера к контуру отопления. Термостат подключается к автоматике котла. Выходные патрубки ГВС просто заглушаются

В такой схеме нагрев между контурами обеспечивается трехходовым клапаном. Бойлер загружается за 20-25 минут. Заглушки не влияют на ресурс теплогенератора.

Более практичные варианты — установка бойлера послойного нагрева (есть модели для двухконтурников) или электрического накопителя. У первого отсутствует теплообменник, что снижает стоимость системы. Второй существенно улучшает комфорт пользования горячей водой.

В схему с электробойлером на трубу подводки монтируются обратный и предохранительный клапаны. Из последнего иногда вытекает вода, которую нужно утилизировать. Предохранительный клапан требует ручной проверки 2 раза в месяц

В случае с электробойлером рекомендуется дополнительно устанавливать расширительный бак. А если давление в системе больше 6-8 бар, понадобится редукционный клапан для его снижения.

Дополнительные рекомендации по монтажу

Категорически нельзя уменьшать диаметр внутреннего сечения подключаемых труб. Оптимальное значение для котла до 28 кВт — не менее 20 мм на отопление и не менее 15 мм на водоснабжение.

Если бойлер в схему не заложен, прибор разумнее установить поближе к крану горячей воды, который часто используется.

В случае подключения теплых полов, система дополняется отдельным ответвлением с коллектором и циркуляционным насосом.

Выводы и полезное видео по теме

Принцип работы двухконтурного котла. Преимущества и ограничения модели.

Разбор схемы подключения двухконтурного теплогенератора с рекомендациями по нюансам установки.

Подсоединение бойлера в систему — последствия неправильного монтажа.

После сбора и подготовки документации необходимо подсоединить двухконтурный котел к отоплению, электричеству и дымоходу. Приборы разные, но требования по их монтажу одинаковые. Особенности конкретной модели указываются в инструкции по эксплуатации.

Первый запуск агрегата разумнее доверить специалисту газовой службы. Он опрессует двухконтурник, проверит все блоки, выставит режимы и проинструктирует владельца по вопросам эксплуатации оборудования.

Хотите поделиться собственным опытом монтажа и подключения бытового двухконтурного котла? Расскажите о сложностях, с которыми вам довелось столкнуться в процессе, — оставляйте свои комментарии в блоке под статьей.

Если у вас есть вопросы по правилам подключения или монтажа, задавайте их нашим экспертам и другим посетителям сайта — форма обратной связи расположена внизу.

<index>

Отопительные системы современных домов подразумевают использование котлов. Многообразие их видов по типу используемого сырья определяет, каким образом производить монтаж котлов в системах отопления

Выбор

Современное отопительное оборудование может использовать для работы природный газ, электроэнергию или твёрдое топливо. Монтаж котлов отопления, требует соответствия специальным требованиям к установке и эксплуатации.

Газовые котлы

Системы отопления с газовыми агрегатами – популярны для использования в частном доме. Природный газ является недорогим и эффективным видом топлива. Конечно, так можно лишь о тех регионах, где имеются магистральные газопроводы и подвод газа к дому не вызывает никаких сложностей.

При этом нельзя забывать о том, что газ — среда повышенной опасности из-за его взрывчатости. При выборе газовых установок, нужно помнить о следующих отличиях:

• производитель и ценовой сегмент;
• потребляемая мощность;
• количество контуров — одноконтурные и двухконтурные модели;
• тип монтажа (напольный или настенный);
• способ очистки отработанных газов.

Очень популярны настенные газовые установки – они просты в монтаже и небольшие по размеру.

Комплектация такого агрегата включает в себя горелку, расширительный бак, циркуляционный насос (один или больше), манометр и термометр, теплообменник, схему отвода отработанных газов (естественная или принудительная). Для безопасности оборудование оснащается специальными датчиками.

Электрические котлы

Основным его преимуществом этих компактных котлов против агрегатов, работающих на другом виде топлива, является полное отсутствие отходов в процессе работы (в том числе отсутствие продуктов сгорания). Считается, что это самый экологически (и эстетически) чистый вид отопления в частном доме. Но, вместе с этим, пожалуй, и самый дорогой. Монтаж котлов может осуществляться на полу или на стене. В зависимости от типа нагревания такие установки бывают:

• тэновые;
• индукционные;
• электродные.

Конструкция ТЭНовых котлов довольно проста. В ёмкость с дистиллированной водой или незамерзающей жидкостью на основе этиленгликоля помещается несколько ТЭНов. В зависимости от заданной температуры нагрева работают либо все ТЭНы, либо только часть из них. Эта конструкция очень примитивна и отчасти считается устаревшей.

Принцип работы индукционного котла основан на электромагнитной индукции. Если говорить проще, то в трубу из диэлектрика помещается сердечник, нагрев которого происходит от воздействия тока электрической катушки вокруг трубы. Сердечник при этом нагревает воду, которая поступает по трубе.

Конструкция несложная, и благодаря этому даже очень мощные установки имеют небольшие размеры.

В принципе работы электродного агрегата используется закон физики, основанный на нагревании воды из-за сопротивления при пропускании через неё электрического тока. Вода при этом должна иметь особую концентрацию солей. Эти устройства более безопасны по сравнению с предыдущими двумя, так как при утечке воды из нагревательного бака агрегат автоматически прекращает свою работу.

Твёрдотопливные котлы

Сейчас это оборудование используется для отопления домов, где нет возможности обогрева природным газом. Такие котлы работают на различных видах твёрдого топлива, но основным видом традиционно являются дрова. Отопительное оборудование такого типа очень напоминает собой печь, но при этом отвечает всем стандартам безопасности и современным требованиям к качеству аналогичных установок.

Котлы имеют в своей конструкции камеру сгорания, теплообменник, загрузочный бункер, дымоход, форсунки, блок управления и камеру отвода горячих газов. Монтаж котлов производится только на фундамент. Они имеют достаточно большие габаритные размеры и массу.

Особенности монтажа

Как упоминалось ранее, в зависимости от типа установок бывают различные варианты их монтажа, но надо заметить, что все системы работают по принципу нагревания воды при её циркуляции и непосредственного взаимодействия с нагревателями. Так как же своими руками можно подключить отопительное оборудование?

Монтируем газовый котёл

Как правило, установка котлов отопления такого типа в частном доме, требует отдельного нежилого помещения (котельной). Это необходимо для отвода продуктов горения, то есть для монтажа дымохода. Котельная должна быть оборудована поточно-приточной вентиляцией. Для выхода воздуха делается отверстие под потолком, а для его притока – в 30 см от уровня пола. Монтаж котлов напольного типа производится с использованием:

• сварочного аппарата;
• дрели и набора свёрл;
• ключей, в том числе газового;
• набора отвёрток;
• ножниц по металлу;
• строительного уровня;
• рулетки и маркера.

Подготовка и подключение

Поверхность для монтажа должна быть прочной и ровной, и в идеале необходимо произвести заливку фундамента. Для обеспечения безопасности в процессе работы оборудования на фундамент необходимо положить лист железа. Первым делом надо подвести дымоход и проверить наличие тяги. Потом подсоединить котёл к внутренней системе отопления: перед обратным входом трубопровода смонтировать фильтр, защищающий теплообменник от засора, а врезку в водопровод надо расположить как можно ближе к входу водопроводной трубы в помещение.

Эта схема обеспечит высокое давление в системе и постоянную подачу воды.

На входящих и выходящих водопроводных трубах, подсоединённых к агрегату, должны быть установлены запорные клапаны (вентиля).

Это нужно для демонтажа оборудования без сброса воды. Надо заметить, что монтаж газового оборудования производится только после согласования с надзорными органами с привлечением аттестованных специалистов газовой службы. На безопасности не стоит экономить!

Монтаж электрического котла

Установка этого оборудования в доме не требует наличия дымохода и согласования с надзорными органами. Единственное требование – исправность электропроводки. Схема подключения довольно простая. Она включает в себя помимо котла, датчики температуры на трубопроводах, радиатор отопления, сливные и запорные вентили, расширительный бачок и фильтр с циркуляционным насосом. Понадобится и стабилизатор напряжения, так как электрокотлы чувствительны к перепадам напряжения, а в электросети они неизбежны.

При установке надо постараться его изолировать от системы водоснабжения, чтобы при прорыве трубы вода не попала на агрегат, вызвав короткое замыкание. Помещение для установки должно быть теплоизолированным, чтобы не допустить образование конденсата – он тоже может привести к серьезным поломкам. Монтаж котла должен производиться на ровной поверхности.

Подсоединение

Для подсоединения оборудования используют муфты и переходники. Вначале необходимо при помощи шаровых кранов перекрыть подачу воды в водопроводе. Подсоединение осуществляют в соответствии с приложенной к сопроводительной документации монтажной схемой. Схема предполагает наличие заземления, установку автоматического выключателя, а также УЗО для защиты от короткого замыкания.

Кабели обязательно монтируются в кабель-каналы, а электрическая часть оборудования защищается кожухом. Сам агрегат должен быть надёжно закреплён. И только после этого можно пускать в систему отопления воду и проверять работоспособность оборудования.

Монтаж твердотопливных агрегатов

Эти агрегаты устанавливают в частном доме в сухих помещениях, размеры которых прямо пропорциональны габаритам и мощности агрегата. Стены котельной должны быть оштукатурены или обиты листовым железом. Схема их подключения подразумевает наличие приточной и вытяжной вентиляции, которая обеспечит хорошую тягу.

Котёл устанавливают по уровню на горизонтальном фундаменте, накрытым слоем листового железа. Фундамент должен быть на 10 см больше основания агрегата по всему его периметру. Зона безопасности со стороны топки — не менее 40 см.

Существуют монтажные нормативы для безопасности эксплуатации, которые прописаны в требованиях к монтажу или находятся в свободном доступе в открытых источниках информации. Их нужно соблюдать!

Инструменты и материалы

Для подключения к отопительной системе надо приобрести:

• два шаровых крана с соединением «муфта-штуцер» диаметром 50 мм;
• два сгона тем же диаметром;
• манометр;
• клапан предохранительный;
• автоматический воздухоотводчик;
• два шаровых крана диаметром 15 мм;
• три стальных муфты диаметром 50 мм;
• переходы 57 х 32 мм со стенкой 3 мм;
• отводы 57 х 3,5 мм;
• дымовую трубу с шиберной задвижкой;
• трубы 57 х 3,5 мм;
• герметик термостойкий;
• сантехническую подмотку;
• циркуляционный насос.

Обвязка

Обвязка агрегата оснащается системой безопасности, которая состоит из теплового аккумулятора, трёхходового клапана для подмеса холодной воды, термостата. Что надо сделать:

1. разместить котёл на фундамент;
2. подсоединить трубы отопления с обязательным использованием шаровых кранов, уплотняя место стыков сантехнической подмоткой;
3. сделать заземление и подключить кабель питания;
4. установить систему безопасности (манометр, клапан предохранительный, автоматический воздуоотводчик);
5. собрать дымовую трубу, уплотняя места соединения колен термостойким герметиком;
6. заполнить теплообменник водой;
7. проверить расположение колосников, растопочной заслонки, заглушки для прочистки и прочее;
8. сбросить давление в теплообменнике до рабочего;
9. установить заслонки в дымоходе и топке в необходимое положение;
10. осуществить закладку дров.

Вообще, любое отопительное оборудование может быть подключено к системе отопления своими руками при грамотном подходе и наличии базовых знаний и навыков.

</index>

Похожие статьи

Постройка газогенераторного котла своими рукамиРейтинги производителей газовых котловОсобенности котлов КонордСтроение настенных котлов с закрытой камерой сгорания

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Используемые источники:

• https://otoplenie-doma.org/sxema-kotla-otopleniya.html
• https://otivent.com/obvjazka-kotla-svoimi-rukami
• https://sovet-ingenera.com/otoplenie/kotly/podklyuchenie-dvuhkonturnogo-gazovogo-kotla-k-sisteme-otopleniya.html
• https://x-teplo.ru/otoplenie/kotly/podklyuchenie-k-sisteme.html
