Схема и этапы подключения газового котла отопления к системе отопления

Есть требование правил: самостоятельное присоединение отопительного агрегата к магистральному газопроводу строго запрещено. Зато установка и подключение двухконтурного газового котла к системе отопления и к электросети частного дома вполне допускается. Главное, в погоне за экономией не наделать ошибок. От них мы и попытаемся вас предостеречь.

Устанавливаем котел правильно

В отличие от монтажа твердотопливных и электрических агрегатов, к установке и подключению газовых отопительных котлов предъявляются строгие требования. Процедура такая:

1. Обращаетесь в организацию, поставляющую природный газ, за разрешением на подключение к наружной сети. Компания выдает технические условия (ТУ) на присоединение к магистрали.
2. По выданным ТУ лицензированная фирма разрабатывает проектную документацию, утверждаемую инженерами организации – поставщика газа.
3. После утверждения проекта обученный персонал компании подключает газоиспользующую установку к наружной сети.




Подсказка. Обращаясь в управляющую организацию, возьмите техническую документацию частного дома и паспорт приобретенного отопителя. Момент второй: подходящую проектную фирму вам наверняка подскажут сотрудники «газовой» конторы.

Отсюда вывод: приступать к монтажу и подключению двухконтурного котла своими руками следует на этапе проектирования, когда отопительному агрегату четко выделено место в доме. Если его поставить с нарушением правил, то специалисты «Горгаза» откажутся подсоединять магистральную трубу.

Хотя все требования к размещению и подсоединению газового котла обязан знать инженер-проектировщик, вам тоже не помешает ознакомиться с правилами:

• комната под расположение теплогенератора: кухня (если мощность не превышает 60 кВт), отдельное помещение на любом этаже (до 150 кВт), пристроенная или отдельная топочная;




• минимальная высота потолков кухни либо топочной – 2 м, объем – не менее 7.5 м³;
• если ставится два газовых аппарата (например, котел + колонка), то нужно перекрытие 2.5 м и объем 13.5 м³;
• вентиляция: естественная вытяжка воздуха в размере 3 объема помещения за 1 час, для притока к этому количеству добавьте воздух на горение (объем указан в паспорте отопителя);
• стены топочной должны быть негорючими либо защищены от возгорания и распространения пламени;
• минимально допустимая площадь прозрачной части окон – 0.03 м² на каждый кубометр объема топочной (называется – легкосбрасываемая конструкция, вылетающая при взрыве газа);
• проход впереди теплового агрегата – не меньше 125 см, по бокам – 70 см для обслуживания;
• расстояние от котла до вертикального дымоходного канала – не больше 3 м.

Примечание. Вентиляция кухни предусматривается через форточку плюс просвет под входной дверью площадью 0.025 м². Проходы по бокам и сзади теплогенератора делаются при необходимости обслуживания, спереди – выдерживается обязательно.

При монтаже настенного газового котла на деревянную перегородку под корпус укладывается лист негорючего материала:

• кровельная сталь 0.8—1 мм толщиной;
• асбест 3 мм (непригоден в кухне из-за выделяемой пыли);
• базальтовый картон;
• плиты минерита.

Защита должна превышать размеры корпуса на 10 см, сверху – на 700 мм, что и сделано на фото.

Расстояния от навесного отопителя до ближайших конструкций или шкафов указывает производитель в инструкции по эксплуатации, как показано на схеме. Напольный теплогенератор устанавливается на негорючее основание, деревянное перекрытие нужно защитить листом металла.

Обвязка настенных моделей

Из нижней части газового двухконтурного котла выходит 5 штуцеров с наружной резьбой, предназначенных для присоединения следующих магистралей (слева направо):

1. Подача нагретого теплоносителя в систему отопления.
2. Выход горячей воды, направляемой потребителям (ванная комната, кухня и так далее).
3. Посередине расположена подводка газовой трубы.


4. Вход холодной воды.
5. Обратный трубопровод из отопительной сети.

Расположение патрубков на всех подвесных агрегатах одинаково. Если вам интересно знать причину установки штуцеров именно в таком порядке, предлагаем просмотреть видео о принципе действия двухконтурного настенного теплогенератора:

Важное замечание. Пять выходов – далеко не признак котла с двумя контурами. Производители водогрейной техники нередко снабжают одноконтурные теплогенераторы дополнительными патрубками для подсоединения бойлера косвенного нагрева, размещенными в том же порядке.

Чтобы своими руками подключить газовый агрегат к магистралям теплоснабжения и электросети частного дома, приготовьте следующий комплект изделий и материалов:

• краны шаровые с американками размером ½ дюйма – 3 шт.;
• то же, диаметром ¾” – 4 шт.;
• сетчатый фильтр для воды и теплоносителя (он же – грязевик) – 2 шт.;
• фильтр газа;
• бак расширительный;
• трубопроводные фитинги – тройники и колена;
• кабель электрический трехжильный марки ВВГ сечением 2.5 мм²;
• выключатель автоматический двухполюсный номиналом 20 ампер.

Данный перечень рекомендован для настенных котлов беднейшей комплектации, оборудованных открытой камерой сгорания. Изделия средней и высшей ценовой категории, представляющие собой мини-котельные, оснащены собственным газовым фильтром и расширительным бачком.

Рекомендуется сопоставить размеры штатной емкости теплогенератора с количеством теплоносителя в системе отопления, руководствуясь нашей инструкцией. В ситуации, когда трубопроводная сеть слишком велика и объем бака недостаточен, нужно ставить дополнительный мембранный резервуар.

Схема подключения к системе отопления

В действительности обвязка двухконтурного отопителя не представляет проблемы, есть лишь парочка нюансов, которые мы рассмотрим далее. Нужно понимать одну вещь: газовый котел – надежное в работе изделие, за весь период эксплуатации его вряд ли потребуется снимать и отключать для ремонта. Подобные ситуации случаются 1—2 раза в течение срока службы.

Отсюда вывод: перекрывающие краны ставятся в первую очередь для обслуживания системы отопления. Отсекать и демонтировать теплогенератор вряд ли придется.

Выше представлена стандартная схема подключения двухконтурного котла настенного типа, встречающаяся в каждом техническом паспорте на изделие. Мы ее расширили, изобразив разводку и возможных потребителей. Ориентируясь по схеме, выполняйте обвязку с учетом рекомендаций:

1. Краны диаметром ½ дюйма (DN15) ставьте на штуцеры для газа, холодной и горячей воды.
2. Вентили размером ¾” (DN20) монтируйте на патрубки с теплоносителем. Третий кран предназначен для опорожнения / подпитки системы.
3. Арматура прикручивается американками вниз.
4. Грязевики на входе из водопровода и тепловой сети устанавливайте в горизонтальном положении «носиком» вниз, так их удобнее прочищать.
5. Внешний расширительный бак присоединяйте к обратному трубопроводу с использованием дополнительной арматуры для отсечения и опорожнения емкости, как проиллюстрировано на схеме.
6. Патрубок слива / подпитки с краном ставьте в самой нижней точке системы.

Совет. Паковать и прикручивать вентили к штуцерам гораздо удобнее перед подвешиванием котла на стену. Если вращению мешают «бабочки» или рукоятки, снимите их, открутив гайку на штоке. Газовый вентиль устанавливается через диэлектрическую прокладку.

Домовладельцам, заливающим в систему незамерзающий теплоноситель и желающим перестраховаться, рекомендуется альтернативная схема обвязки двухконтурного отопителя. Благодаря паре кранов, установленных на подаче и обратке, можно демонтировать котел и обслуживать систему без слива антифриза.

Схема актуальна для двух- либо трехэтажных с водяными теплыми полами и радиаторной сетью, где не обойтись без дополнительного расширительного бака. Подробнее суть вопроса раскроет наш эксперт Владимир Сухоруков в обучающем видео:

Присоединение к домовой электросети

Требования к подключению электричества довольно просты – нужна защита линии в виде автоматического выключателя и заземление. Если в помещении топочной нет мощного оборудования, например, электрокотла, то вести отдельный кабель до распределительного щита не обязательно. Вкратце требования звучат так:

1. Выключатель расположите в безопасном месте, куда не попадет вода либо теплоноситель в случае прорыва.
2. Наличие провода, подсоединенного к контуру заземления, обязательно. Если шнур в комплекте котла не имеет третьей жилы, подключайте проводник к стальному корпусу теплогенератора.
3. Не допускается использовать металлические трубы отопления и водопровода в качестве заземлителей.
4. Кабель прокладывайте в защитном гофрированном рукаве.

Для справки. Турбированные котлы европейского производства чувствительны к правильному подключению фазы. Если перепутать нулевой и фазный провод, то электронный блок управления не запустит котел.

В районах с нестабильным сетевым напряжением запитку агрегата лучше организовать через стабилизатор, защищающий электронику от выгорания. Частые перерывы в электроснабжении – повод приобрести и поставить блок бесперебойного питания, иначе при отключении вы рискуете остаться без тепла.

Монтаж напольного агрегата

Стационарные двухконтурные теплогенераторы, сжигающие природный газ, делятся на 2 разновидности – энергонезависимые и требующие электропитания. Вторые подключаются к отоплению и электричеству по той же схеме, что и настенные «собратья».

Энергонезависимый напольный котел греет воду на ГВС с помощью змеевика из меди или нержавейки, встроенного в основной теплообменник. Комплектация отопителя минимальна – горелка, автоматика безопасности и теплообменник, больше ничего нет. Помимо перечисленных в предыдущем разделе кранов, для монтажа потребуется купить:

• группу безопасности с предохранительным клапаном, рассчитанным на рабочее давление теплогенератора (указано в паспорте);
• циркуляционный насос;
• расширительный бак расчетного объема (10% общего количества теплоносителя).

Схема включения отопительного агрегата в тепловую сеть закрытого типа показана на картинке.

Несколько слов о том, как подключить двухконтурный напольный котел к самотечной системе отопления. Здесь потребуется открытый расширительный бачок с переливом, а насос и группа безопасности не нужна. Диаметры труб – не менее 40 мм, прокладка выполняется с уклоном 5 мм на 1 м пог. магистрали. Отопитель является низшей точкой системы, а открытый бак ставится в наивысшей. При наличии электричества можно организовать принудительную циркуляцию с помощью насоса, установленного на байпасе.

Двухконтурный котел и бойлер косвенного нагрева

Эта комбинация стала появляться у домовладельцев, не удовлетворенных работой контура ГВС газового теплогенератора. И неудивительно, ведь агрегат средней мощности способен выдавать 10—13 л горячей воды в минуту, чего недостаточно для одновременного обеспечения двух потребителей – мойки в кухне и душевой кабины.

Другое дело, что купленный бойлер косвенного нагрева подключается к двухконтурному котлу извращенным способом, изображенным на схеме. Имитацию протока создает дополнительный циркуляционный насос, включаемый и останавливаемый по сигналу термостата.

Подобная схема работает некорректно и вот почему:

1. Отопительный агрегат выдает из контура ГВС воду с максимальной температурой 60 °С. Проходя через змеевик бойлера, она никогда не сможет нагреть его содержимое (а это 150—200 литров) до такой же температуры.
2. Из теплообменника бойлера во второй контур котла поступает горячая вода 50—55 °С вместо холодной. Она моментально нагревается горелкой, отключающейся по сигналу температурного датчика. Но из-за протока включение происходит снова спустя несколько секунд – возникает «тактование» (режим пуск – стоп), снижающее ресурс теплогенератора.
3. Бойлер нагревается значительно дольше положенного времени – от 40 мин до 2 ч в зависимости от мощности. В течение данного периода отопление отключено – агрегат занят контуром ГВС (выше об этом сказано в видеоролике). Дом остывает.
4. В накопительном баке размножается вредная бактерия, живущая в теплой воде, — легионелла. Удаляется еженедельным прогревом бойлера до максимальной температуры, чего добиться нереально.

Чтобы бойлер косвенного нагрева загружался за 20—25 минут, подключите его по правильной схеме к главному контуру отопления газового котла. Патрубки ГВС попросту заглушите – на ресурс теплогенератора это никак не повлияет. Больше информации по теме даст эксперт в своем видеосюжете:

Заключение

После присоединения двухконтурного котла к отоплению и электроснабжению остается подключить его к дымоходу согласно схеме в инструкции по эксплуатации. Подробнее о монтаже дымоходной трубы котельной установки рассказывается в нашей статье о газовых колонках. Аппараты, конечно, разные, но требования к отведению продуктов горения абсолютно одинаковы.

Газовое оборудование по типу котел+водонагреватель – подходящее решение для владельцев квартир и частных домов: тепло обеспечивается, горячая вода есть, экономно. Да и подключение двухконтурного газового котла к системе отопления не такое сложное, как представляется. Но прежде, чем приняться за реализацию подобного проекта, не лишним будет ознакомиться с теорией, согласны?

В этой публикации поговорим об особенностях процесса подключения: какие требования обслуживающих организаций нужно учитывать и на какие технические нюансы монтажа настенных и напольных моделей следует обратить особое внимание. Изложенный материал дополним наглядными фото и видеороликами, что поможет выполнить все работы максимально быстро и без ошибок.

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м³. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м³ соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м³ комнаты приходится минимум 0,3 м² окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

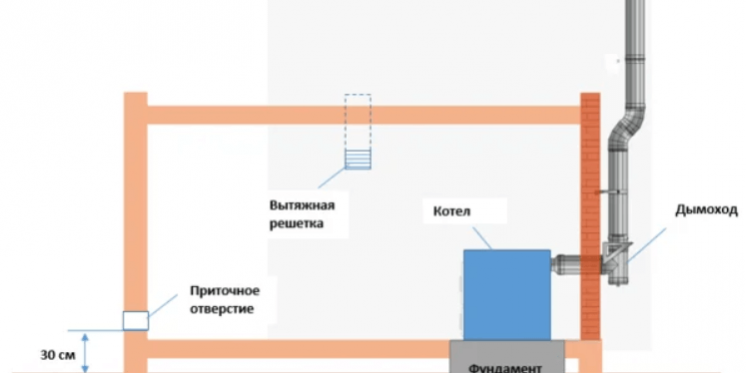

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Особенности обвязки настенной модели

Сначала нужно произвести подключения к системе отопления, водопроводу и электросети, если в приборе есть элементы контроля и регулирования. Подсоединение к газовой магистрали осуществляется сотрудником соответствующей службы или лицензированной фирмы. Владельцу жилья нужно только купить счетчик и газовый фильтр.

Прибор имеет 5 труб подключения: подача и обратка системы отопления, вход холодной воды и выход горячей плюс подача газа. Все штуцеры удобно прикручивать до навешивания прибора на стену. Мешающие вращению рукоятки можно снять, открутив на штоке гайку. Установка газового вентиля не обойдется без диэлектрической прокладки

Какие изделия и материалы понадобятся в процессе работы:

• 3 шаровых крана с американками размером 1/2″ и 4 таких же размером 3/4″;
• 2 грязевика (механических или самопромывных) — устанавливаются на подачу холодной воды и обратку трубы отопления;
• газовый фильтр;
• расширительный бак (если его объема не хватает для большой трубопроводной сети, нужен еще и мембранный резервуар);
• фитинги для трубопровода — колена, тройники;
• трехжильный кабель (марка ВВГ, сечение 2,5 мм²);
• автоматический двухполюсный выключатель на 20 А.

Этот перечень подходит для теплогенераторов простой конструкции с открытой камерой сгорания. Дорогие модели укомплектованы расширительным баком и газовым фильтром.

Если давление воды менее 1 атм, стоит установить станцию повышения давления. Она бесполезна при условии постоянного давления воды в пределах 2-3 атм.

Дополнительно в систему могут быть включены: третий картриджный фильтр мелкой очистки, манометры для отслеживания давления в разных местах схемы, автоматический воздухоотводчик, циркуляционный насос, стабилизатор напряженияВ случае с отдельной котельной понадобится радиатор отопления, который обеспечит нормальный температурный режим для работы котла и защитит его от образования конденсата

Далее навешиваем котел на стену, определив оптимальную высоту. Под потолок вешать не стоит — важно удобство эксплуатации. Минимальное расстояние от потолка до отводящего патрубка составляет 15 см, от пола — 80 см, от стены — 20 см.

Для монтажа прибора понадобится два специальных кронштейна, которые поставляются в комплекте. Они крепятся на стену пластмассовыми дюбелями и саморезами. Чтобы правильно их выставить, рекомендуется воспользоваться уровнем и отвесом.

Этап #1 — присоединение к системе отопления

Все шаровые краны для перекрытия трубопровода устанавливаются больше для обслуживания системы, чем с учетом возможного ее отсекания и демонтажа в процессе эксплуатации. Отопительное оборудование характеризуется надежностью. Пример: запорный вентиль на обратке отопления предназначен для прочистки фильтра без слива теплоносителя.

Стандартная схема подключения есть в паспорте любого двухконтурного котла. По ней и стоит ориентироваться, выполняя обвязку прибора

Рекомендации при подключении:

1. Полудюймовые краны устанавливаются на водные штуцеры и газовый подвод. А DN20 монтируются на патрубки с теплоносителем.
2. Арматуру нужно прикручивать патрубками вниз.
3. Фильтры присоединяются горизонтально, «носики» повернуты в пол. В таком положении их удобно прочищать.
4. Внешний расширительный бачок присоединяется к обратке с помощью дополнительной арматуры.
5. Патрубок слива устанавливается в самую нижнюю точку системы.

Если планируется залить в систему в качестве теплоносителя незамерзающий антифриз, для перестраховки следует добавить в схему дополнительные краны на подачу и обратку. Это дает возможность демонтировать котел, не сливая антифриз.

Этап #2 — подключение котла в электросеть

С подведением электроэнергии обычно сложностей не возникает — достаточно включить прибор в розетку. Но здесь также есть правила и требования к безопасности.

Если котел сильно зависим от электричества и его подачу часто отключают в регионе установки, схема дополняется источником бесперебойного питания

Основное требование при подключении прибора к сети — заземление и наличие автоматического выключателя. Последний располагается так, чтобы в случае аварийной ситуации на него не попала вода.

Основные требования:

• Нужен провод, подсоединенный к заземляющему контуру. Если в комплекте такого шнура не оказалось, проводник подключается к корпусу самого прибора.
• Как заземлители использовать стальные трубы системы ГВС запрещено.
• Кабель прокладывается в защитной «гофре».

При подключении турбированных котлов от европейских производителей важно не путать фазу с нулем. В противном случае электронный блок не запустит систему.

Этап #3 — присоединение агрегата к дымоходу

В 95% современных домов устанавливаются настенные котлы с камерами сгорания закрытого типа и коаксиальным дымоходом. Он выводится горизонтально через стену с уклоном в 3-5% в сторону улицы для выхода конденсата.

Участки трубы из нескольких элементов монтируются друг в друга по направлению потока продуктов горения. В вертикальном канале стыки обязательно герметизируются

Напольному агрегату большой мощности подойдет только вертикальная конструкция, которая способна справиться с большим объемом продуктов горения. Она должна иметь как можно меньше поворотов и выступать за границы кровли на расстояние от 0,5 м.

Монтаж напольного прибора

Если двухконтурный теплогенератор требует электропитания, то и подключается он аналогично настенному «коллеге». У энергонезависимого прибора имеется встроенный змеевик из меди или нержавеющей стали для нагрева воды. В комплектации к такому оборудованию кроме горелки, автоматики и теплообменника ничего не поставляется.

Для установки энергонезависимого агрегата понадобится набор из предыдущего списка плюс следующие элементы системы:

• группа безопасности, предохранительный клапан которой рассчитан на рабочее давление котла (данные есть в паспорте);
• расширительный бачок объемом в 10% от общего количества теплоносителя;
• циркуляционный насос.

Группа безопасности всегда устанавливается на подающий трубопровод рядом с отопительным прибором, чтобы защитить самую дорогостоящую часть системы от разрушения при резком скачке давления.

Расстояние от котла до устройства должно быть не более 50 см. На участке трубы между отопителем и элементом нельзя устанавливать краны, тройники, магистраль оставляется чистой

Если напольный прибор подключается к самотечной системе, монтируется только расширительный бак открытого типа с переливом. Насос и группа безопасности из схемы исключаются.

В этой ситуации нужны трубы с диаметром 40 мм и более, которые прокладываются под уклоном в 5 мм на каждый погонный метр магистрали. Теплогенератор остается в низшей точке, бак размещается в высшей.

Если подключается электричество, допустима организация принудительной циркуляции при помощи насоса. В этом случае его монтаж осуществляется через байпас

Большинство современных систем включает циркуляционный насос, что эффективно, но зависимо от электроэнергии. При отключении света отопление и нагрев воды отключаются. Разумно организовать альтернативный естественный метод циркуляции для форс-мажоров.

Варианты схем с бойлером

Когда стандартной мощности прибора в 9-13 л не хватает для обеспечения потребностей жильцов (пример: есть ванна в санузле), система дополняется бойлером. Если выбран бойлер косвенного нагрева, то имитировать проток дополнительным циркуляционным насосом, который включается и останавливается сигналом термостата, нельзя.

Некорректная схема влечет проблему в виде длительного нагрева бойлера. На это время (до 2 ч.) отопление дома не происходит, помещения остывают. Плюс снижается ресурс котла из-за эффекта «тактования» и поступления во второй контур горячей воды, а не холодной. В самом же бойлере размножаются бактерии.

Правильная схема заключается в подсоединении косвенного бойлера к контуру отопления. Термостат подключается к автоматике котла. Выходные патрубки ГВС просто заглушаются

В такой схеме нагрев между контурами обеспечивается трехходовым клапаном. Бойлер загружается за 20-25 минут. Заглушки не влияют на ресурс теплогенератора.

Более практичные варианты — установка бойлера послойного нагрева (есть модели для двухконтурников) или электрического накопителя. У первого отсутствует теплообменник, что снижает стоимость системы. Второй существенно улучшает комфорт пользования горячей водой.

В схему с электробойлером на трубу подводки монтируются обратный и предохранительный клапаны. Из последнего иногда вытекает вода, которую нужно утилизировать. Предохранительный клапан требует ручной проверки 2 раза в месяц

В случае с электробойлером рекомендуется дополнительно устанавливать расширительный бак. А если давление в системе больше 6-8 бар, понадобится редукционный клапан для его снижения.

Дополнительные рекомендации по монтажу

Категорически нельзя уменьшать диаметр внутреннего сечения подключаемых труб. Оптимальное значение для котла до 28 кВт — не менее 20 мм на отопление и не менее 15 мм на водоснабжение.

Если бойлер в схему не заложен, прибор разумнее установить поближе к крану горячей воды, который часто используется.

В случае подключения теплых полов, система дополняется отдельным ответвлением с коллектором и циркуляционным насосом.

Выводы и полезное видео по теме

Принцип работы двухконтурного котла. Преимущества и ограничения модели.

Разбор схемы подключения двухконтурного теплогенератора с рекомендациями по нюансам установки.

Подсоединение бойлера в систему — последствия неправильного монтажа.

После сбора и подготовки документации необходимо подсоединить двухконтурный котел к отоплению, электричеству и дымоходу. Приборы разные, но требования по их монтажу одинаковые. Особенности конкретной модели указываются в инструкции по эксплуатации.

Первый запуск агрегата разумнее доверить специалисту газовой службы. Он опрессует двухконтурник, проверит все блоки, выставит режимы и проинструктирует владельца по вопросам эксплуатации оборудования.

Хотите поделиться собственным опытом монтажа и подключения бытового двухконтурного котла? Расскажите о сложностях, с которыми вам довелось столкнуться в процессе, — оставляйте свои комментарии в блоке под статьей.

Если у вас есть вопросы по правилам подключения или монтажа, задавайте их нашим экспертам и другим посетителям сайта — форма обратной связи расположена внизу.

Отопительная система для частного дома посредством радиаторов и котельного оборудования имеет два основных способа подключения: однотрубное и двухтрубное.

Обе схемы имеют свои преимущества и недостатки.

При ее выборе следует учитывать площадь помещения, количество жилых этажей и регион проживания.

Выбор схемы

Выбор разводки труб зависит от системы подключения: однотрубная и двухтрубная, и способу циркуляции воды в трубах: естественное и принудительное (при помощи циркуляционного насоса).

Однотрубная — основывается на последовательном подключении радиаторов. Горячая вода, нагретая при помощи котла, по одной трубе проходит через все обогревательные секции и заходит обратно в котел. Типы разводки для однотрубной схемы: горизонтальная (при принудительной циркуляции воды) и вертикальная (при естественной или механической циркуляции).

Труба при горизонтальной разводке устанавливается параллельно полу, радиаторы должны располагаться на одном уровне. Жидкость подается снизу, выводится аналогично. Циркуляция воды осуществляется при помощи насоса.

При вертикальной разводке, трубы располагаются перпендикулярно полу (вертикально), нагретая вода подается вверх, а затем по стояку спускается к радиаторам. Вода циркулирует самостоятельно, под воздействием высоких температур.

Двухтрубная система базируется на параллельном присоединении радиаторов к цепи, то есть горячая вода индивидуально поставляется к каждой батарее по одной трубе, а выпуск воды производится по второй. Типы разводки – горизонтальная или вертикальная. Горизонтальная разводка осуществляется по трем схемам: проточная, тупиковая, коллекторная.

Подключение конвекторов к отопительной системе выполняется следующими приемами: нижнее, верхнее, одностороннее и диагональное (перекрестное). От плана установки батареи зависит циркуляция жидкости внутри него.

Для однотрубной и двухтрубной систем вертикальная разводка преимущественно используется для домов, содержащих два и более этажа.

Однотрубная

Принцип действия однотрубной отопительной системы – круговая циркуляция жидкости по одной магистрали. Нагретый теплоноситель выходит из котла и проходит последовательно через каждый подключенный конвектор.

В каждый последующий поступает вода из предыдущего, по мере ее прохождения, часть тепла теряется в результате остывания. Чем дальше батарея от котла, тем ниже ее температура. При выходе из строя одного элемента, нарушается работа всей цепи.

Чтобы этого избежать рекомендуется монтировать разводку с обводным путем (байпасом).

Монтаж осуществляется горизонтальным или вертикальным способом, во втором случае, котел оптимально установить на нижнем уровне, чтобы обеспечить естественную циркуляцию жидкости.

Преимущества однотрубной схемы: легкость монтажа, небольшой затрат расходных материалов, эстетичность (при горизонтальной разводке трубу можно скрыть, например, вмонтировать под пол).

Недостатки:

• Взаимосвязь элементов цепи — выход из строя одного радиатора ведет к нарушению работы всей системы;
• Высокие теплопотери;
• Невозможность контролировать нагрев отдельных элементов системы;
• Ограниченная площадь обогрева (до 150 м²).

Тем не менее, для одноэтажного дома с небольшой площадью рациональнее выбирать данный тип отопления.

Двухтрубная

В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.

При проточной схеме, движение воды происходит последовательно, сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.

Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.

При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.

Ленинградская система отопления схема, варианты подключения, плюсы и минусы.

Однотрубная система отопления частного дома своими руками как сделать, читайте рекомендации.

Преимущества теплых полов Рехау на https://klimatlab.com/otoplenie/tepliy-pol/nemeckoe-kachestvo-i-nadezhnost-rexau.html

Преимущества:

• Параллельное подключение конвекторов, вывод из строя одного элемента не влияет на работу всей цепи;
• Возможность установки терморегуляторов;
• Минимальные теплопотери;
• Функционирование системы в помещениях любой площади.

Недостатками такой схемы является более сложная система монтажа, высокий расход материалов.

Варианты подключения

Способы подключения радиатора к трубопроводу:

1. Верхнее. Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
2. Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
3. Одностороннее или боковое. Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
4. Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.



Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.

А вы знаете какие лучше выбрать трубы для теплого пола?

Принцип работы фанкойла описан в нашей статье на https://klimatlab.com/ventilyaciya/kondicionirovanie/princip-raboty-fankojla.html

Все о котлах на топливе, газе и электричестве в нашей статье.

Монтаж радиаторов

монтаж радиатора

Радиаторы должны устанавливаться в местах с наибольшим перепадом температуры, то есть возле окон и дверей. Располагать обогреватель под окном необходимо таким образом, чтобы их центры совпадали. Расстояние от прибора до пола должно быть не менее 120 мм, до подоконника – 100 мм, до стены – 20-50 мм.

Монтаж батареи к трубопроводу осуществляется при помощи фитингов (уголок, муфта комбинированная с резьбой) и крана шарового «американка», методом пайки или сварки. На одно из других отверстий устанавливается воздуховыпускник (кран Маевского), оставшееся отверстие закрывается заглушкой.

Перед заполнением системы проводят первый пробный пуск для ее прочистки и проверки на наличие утечек. Воду следует оставить на несколько часов, затем слить. После этого вновь заполнить систему, повысить давление при помощи насоса и выпустить воздух из радиатора до появления воды, затем включить котел и приступать к отоплению помещения.

Распространенные ошибки при монтаже: неправильное размещение конвектора (близкое расположение к полу и стене), несоответствие количества секций обогревателя и типа подключения (боковой тип подключения для батарей с количеством секций более 15) – в этом случаев прогрев помещения будет осуществляться с меньшей теплоотдачей.

Выплескивание жидкости из бачка свидетельствует о ее переизбытке, шумы в циркуляционном насосе о наличии воздуха – данные проблемы устраняется при помощи крана Маевского.

Цена на оборудование

Примерный расчет оборудования для отопительной системы дома, площадью 100 м².

Наименование	количество	Стоимость (рубли)
Котел	1	40.000
Дымоход	2 м	3.000
Запорная и соединительная арматура	1	2.000
Оборудование обвязки котельной	1	2.000
Радиатор 10 секционный	6	36.000
Монтажный комплект радиатора	6	1.800
Кронштейн крепления	24	1.000
Труба (полипропилен)	60 м	10.000
Фитинги (комплект)	1	5.000
Итого:	100.800

Стоимость работ монтажа мастером обойдется приблизительно в 50.000 – 60.000 рублей.

Итоги и выводы

На выбор схемы подключения радиаторов влияет площадь помещения и количество этажей. Для небольшого одноэтажного дома оптимальным вариантом будет выбор установки однотрубной горизонтальной системы. Для домов, площадью более 150 м² с двумя и более этажами предпочтительнее устанавливать двухтрубную вертикальную разводку с диагональным подключением.

Поделиться:

1 Комментарий

Главная / Газовые котлы

Подключение газового котла — это достаточно трудоемкое и сложное мероприятие, в ходе которого очень важно выполнять все правила проведения работ. Неисполнение требований к монтажу газового котлоагрегата в индивидуальном доме – это вероятность столкнуться с серьезными проблемами.

Такие нарушения могут стать причиной пожара, взрыва газовоздушной смеси, отравления продуктами горения, неэффективной работой оборудования. При неправильной обвязке котла, газовая служба не даст разрешение на подключение и ввод его в эксплуатацию.

От правильности монтажа зависит корректная работа котла

Основные требования при проектировании

Проектирование котла — самый важный этап в процессе строительства. Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:

1. Дома жилые одноквартирные, No 31-02/2001.
2. Газоснабжение, No 2.04.08/87.
3. Отопление, вентиляция и кондиционирование, No 41-01/2003.
4. Пожарная безопасность зданий и сооружений, No 21-01/97.
5. Внутренний водопровод и канализация зданий, No 2.04.01/85.

Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.

Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.

На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.

Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел «Газовое хозяйство» общего проекта на котел.
3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

Требования к помещению и воздухообмену

Для обеспечения нормального воздухообмена в помещении при работе котла, потребуется оборудовать эффективную систему естественной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен комнаты.

При расчете приточной вентиляции к данному показателю добавляют объем воздуха, нужный для процесса горения, величину которого берут из паспортных данных.

Важно позаботиться о вентиляции в помещении с котлом

Основные требования к помещению, где будет установлен котел:

1. Наименьшая высота помещения — 2.0 м, кубатура — 7.5 м3. В случае, когда котлов устанавливаются два и больше, то габариты изменяются соответственно на 2.5 м и 13.5 м3.
2. Не допускается установка отопителей в подвалах, санузлах, ванных комнатах, и коридорах, а также в комнатах без форточек.
3. Стенки котельной обязаны быть защищены огнестойкими материалами либо особыми жаростойкими панелями.
4. Остекление выполняется из соотношения на 10 м3 комнаты — 0.3 м2 окон.
5. В помещении оборудуется контур защитного заземления.
6. Сечение дымохода должно соответствовать мощности котлоагрегата, а по диаметру соответствовать дымовому патрубку, на выходе из котла.
7. Для обслуживания агрегата должны быть свободные проходы: фронт котла — от 1.25 м, по бокам от 0.7 м.
8. При размещении газохода выдерживают максимальное расстояние от вертикального газохода до котла — не более 3.0 м.

Пошаговая инструкция подключения газового котла своими руками

Перед монтажом распаковывают котел и проверяют комплектность поставки по технической документации завода-изготовителя, которая прилагается к агрегату.

Инструкция монтажа газового котла:

1. Подготовка настенного крепления, используется особый кронштейн, поставляемый в комплекте поставки котла.
2. Обвязка системы отопления. Она может быть однотрубная и двухтрубная.
3. Установка на обратке сетчатого фильтра для очистки сетевой воды перед поступлением в котел.
4. Обустройство водяного узла, трехходовых кранов или «американканок», предохранительных клапанов, обратных клапанов, манометров и термометров.
5. Подключение комнатного термостата газовому котлу.
6. Присоединение к магистрали газа выполняет специалист с допуском. Он также проводит первый пробный запуск оборудования.
7. Присоединение к электрической сети. Как правило, применяется обычная однофазная схема подключения газового котла. Профессионалы советуют включать котлоагрегат к электросети через стабилизатор и иметь, в качестве резервного аварийного источника тока — генератор.
8. Устройство системы дымоудаления. Выполняется монтаж дымоотвода для закрытых топочных устройств с использование специализированных коаксиальных труб.
9. Подготовка к первому пуску. Предварительно систему теплоснабжения медленно заполняют водой, для того, чтобы вывести из контура максимальный объем воздуха.
10. Перед первым запуском котла проводится опрессовка системы на герметичность.

Подключение двухконтурного котла

На практике во многих двухконтурных котлоагрегатах размещение штуцеров для подачи воды и газа имеют схожесть:

1. У основания агрегата посередине размещен короткий отрезок газовой трубы, слева и справа от него располагаются полудюймовые штуцера холодной воды и ГВС, поближе к кромкам устройства находятся патрубки отопительной системы, с левой стороны — подающая линия, а с правой — обратная. Схема двухконтурного котла. Источник фото: barnaul.blizko.ru
2. С целью предупреждения попадания в котлоагрегат грязи, которая образовывается при взаимодействии воды с металлическими стенками труб и радиаторов, при обвязке двухконтурного устройства, на обратный патрубок устанавливают фильтр грубой очистки воды. В случае, если проигнорировать данное требование, то в агрегате очень скоро перестанет циркулировать вода, а металл внутреннего бойлера перегорит из-за плохого охлаждения. Фильтр устанавливается напрямую на обратный патрубок со стрелкой к устройству.
3. Для отсечки аппарата от контура отопления во время ремонта и профилактики, на подаче и обратке котла устанавливают запорные вентиля.
4. Для того чтобы переключать теплоноситель на разные контуры нагрева — отопления и горячего водоснабжения, на подающей линии устанавливается трехходовой кран или «американка» и подключается термостат к газовому котлу.

Схема подключения одноконтурного котла

Обвязку одноконтурного котла выполняют по установленным нормам и стандартам. Практически, их схемы подключения ничем не отличаются от двухконтурных котлов, за исключением того, что теплоноситель используется только для отопительного контура. Отопительный котлоагрегат присоединяется к газопроводу с применением гибкого газового рукава.

Ошибочное включение может привести к пожару и взрыву. Поэтому устанавливают на котел специальные гибкие шланги для газа, водопроводные изделия для этих целей устанавливать запрещается. Основные правила:

1. Монтаж устройств производят в помещении, отделенного от жилых комнат.
2. Объем комнаты, где устанавливается агрегат, должен быть не менее 14 м3. Около него должно быть свободное место для технического обслуживания.
3. Подсоединение участков отопления выполняется строго по схеме, обозначенной в технической документации, поставляемой заводом-изготовителем во время покупки прибора.
4. Подсоединение к котлу внешнего водонагревателя возможно только лишь в варианте, если оно разрешено технической документацией.
5. В тепловой схеме котла непременно обязаны быть предусмотрены система химочистки подпиточной воды для котла и установка терморегуляторов.
6. Энергозависимые модификации котлоагрегатов подсоединяются через стабилизатор либо ИБП.

Схема с бойлером

Различные современные модели котлоагрегатов изначально имеют встроенный теплообменник для нагрева горячей воды. Для тех, у кого такого нагревателя нет, в схему добавляют внешний емкостный водоподогреватель. Для частного дома эффективнее будет работать вариант с бойлером косвенного нагрева.

Несмотря на то, что существенных различий в обвязке между такими схемами теплоснабжения — не существует, превосходство схем с бойлером косвенного нагрева, все же есть и заключается оно в том, что владельцу не понадобится тратить силы и средства на поиск специальных компонентов и оборудования для обвязки.

Обвязка с бойлером. Источник фото: remoo.ru

Основные мероприятия по обвязке газового котлоагрегата с водонагревателем косвенного нагрева:

1. Бак и агрегат устанавливают на дистанции 2-3 метра друг от друга.
2. Водонагреватель должен иметь малый контур нагрева, закольцовывая через себя подающий и обратный трубопровод.
3. На подаче размещают трехходовый клапан для переключения теплоносителя по разным контурам нагрева.
4. После подогрева воды в водонагревателе до требуемой температуры, греющий теплоноситель через трехходовой кран поступает в контур отопления.

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола. Котел в интерьере тоже должен смотреться гармонично

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах. Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

Используемые источники:

• https://otivent.com/kak-podklyuchit-dvuxkonturnyj-gazovyj-kotel-k-sisteme-otopleniya
• https://sovet-ingenera.com/otoplenie/kotly/podklyuchenie-dvuhkonturnogo-gazovogo-kotla-k-sisteme-otopleniya.html
• https://klimatlab.com/otoplenie/sistema/skhemy-podklyucheniya-radiatorov-v-chastnom-dome.html
• https://kotle.ru/gazovye-kotly/podklyuchenie-gazovogo-kotla
