Схема двухтрубной системы отопления — способы реализации

Оглавление

Виды замкнутых систем

Прежде чем купить обогревательное оборудование, трубопроводную арматуру и материалы, нужно выбрать предпочтительный вариант закрытой водяной системы. Мастерами–сантехниками практикуется монтаж четырех основных схем:

1. Однотрубная с вертикальной и горизонтальной разводкой (ленинградка).
2. Коллекторная, иначе – лучевая.
3. Двухтрубная тупиковая с плечами одинаковой или разной длины.
4. Петля Тихельмана – кольцевая разводка с попутным движением воды.

Предлагаем рассмотреть каждую схему отдельно, разбирая плюсы и минусы. В качестве примера возьмем проект одноэтажного частного дома площадью 100 м² с пристроенной котельной, чья планировка представлена на чертеже. Величина тепловой нагрузки на отопление уже посчитана согласно инструкции, потребное количество теплоты указано для каждого помещения.

Монтаж элементов разводки и подключение к источнику тепла выполняется примерно одинаково. Установка циркуляционного насоса обычно предусматривается в обратке, перед ним монтируется грязевик, патрубок подпитки с краном и расширительная емкость (если смотреть по течению). Типовая обвязка твердотопливного и газового котла представлена на схемах.

Популярная горизонтальная схема «ленинградка» — это одна кольцевая магистраль увеличенного диаметра, куда подключены все отопительные приборы. Проходя по трубе, поток нагретого теплоносителя делится на каждом тройнике и затекает в батарею, как показано ниже на эскизе.

Передав теплоту помещению, остывшая вода возвращается обратно в магистраль, смешивается с основным потоком и движется к следующему радиатору. Соответственно, второй отопительный прибор получает воду, охлажденную на 1—3 градуса, и снова отбирает у нее нужное количество тепла.

Результат: в каждый последующий радиатор приходит все более холодная вода. Это накладывает на закрытую однотрубную систему определенные ограничения:

1. Теплоотдачу третьей, четвертой и последующей батареи нужно рассчитывать с запасом 10—30%, добавляя дополнительные секции.
2. Минимальный диаметр магистрали – DN20 (внутренний). Наружный размер ППР труб составит 32 мм, металлопластика и сшитого полиэтилена – 26 мм.
3. Сечение подводящих патрубков к обогревателям – DN10, наружный диаметр – 20 и16 мм для PPR и PEX соответственно.
4. Максимальное число отопительных приборов в одном кольце «ленинградки» — 6 шт. Если взять больше, возникнут проблемы с наращиванием количества секций последних радиаторов и увеличением диаметра разводящей трубы.
5. Сечение кольцевого трубопровода не уменьшается на всем протяжении.

Однотрубная система отопления закрытого типа обойдется недорого, если ее паять из полипропилена. В остальных случаях она прилично ударит по карману за счет цены магистральной трубы и фитингов (тройников) больших размеров. Как выглядит «ленинградка» в нашем одноэтажном доме, продемонстрировано на чертеже.

Поскольку общее число отопительных приборов превышает 6 шт., система разделена на 2 кольца с общим обратным коллектором. Заметно неудобство монтажа однотрубной разводки – приходится пересекать дверные проемы. Уменьшение протока в одном радиаторе вызывает изменение расхода воды в остальных батареях, поэтому балансировка «ленинградки» заключается в согласовании работы всех обогревателей.

Почему коллекторная система получила такое название, хорошо видно на представленной схеме. От гребенки, установленной в центре здания, расходятся индивидуальные линии подачи теплоносителя к каждому прибору отопления. Подводки прокладываются в виде лучей по кратчайшему пути – под полами.

Предлагаем ознакомиться  Безопасность систем отопления на предприятии

Коллектор замкнутой лучевой системы питается напрямую от котла, циркуляцию во всех контурах обеспечивает единственный насос, расположенный в топочной. Дабы уберечь ветви от завоздушивания в процессе заполнения, на гребенке устанавливаются автоматические клапаны – воздухоотводчики.

Сильные стороны коллекторной системы:

• схема энергоэффективна, поскольку позволяет четко дозировать количество теплоносителя, направляемого каждому радиатору;
• отопительную сеть легко вписать в любой интерьер – подводящие трубы можно спрятать в полу, стенах либо за подвесным (натяжным) потолком;
• гидравлическая балансировка ветвей производится с помощью ручных клапанов и расходомеров (ротаметров), установленных на коллекторе;
• ко всем батареям подается вода одинаковой температуры;
• работу схемы легко автоматизировать – регулировочные клапаны коллектора оснащаются сервоприводами, закрывающими проток по сигналу терморегуляторов;
• ЗСО данного типа подходит для коттеджей любых размеров и этажности – на каждом уровне здания ставится отдельный коллектор, распределяющий тепло группам батарей.

С точки зрения финансовых вложений, закрытая лучевая система не слишком дорога. Расходуется много труб, но их диаметр минимальный – 16 х 2 мм (DN10). Вместо заводской гребенки вполне допускается применять самодельную, спаянную из полипропиленовых тройников либо скрученную из стальных фитингов. Правда, без ротаметров наладку отопительной сети придется делать с помощью радиаторных балансировочных вентилей.

Минусов лучевой разводки немного, но они стоят внимания:

1. Скрытый монтаж и испытание трубопроводов выполняется только на этапе нового строительства либо капитального ремонта. Заложить радиаторные подводки в полы обжитого дома или квартиры нереально.
2. Коллектор крайне желательно располагать в центре здания, как показано на чертеже одноэтажного дома. Цель – сделать подводки к батареям примерно одинаковой длины.
3. В случае протечки трубы, замоноличенной в стяжке пола, найти место дефекта без тепловизора довольно сложно. Не делайте в стяжке соединений, иначе рискуете столкнуться с проблемой, изображенной на фото.

При устройстве автономного отопления квартир и загородных домов используется 2 разновидности таких схем:

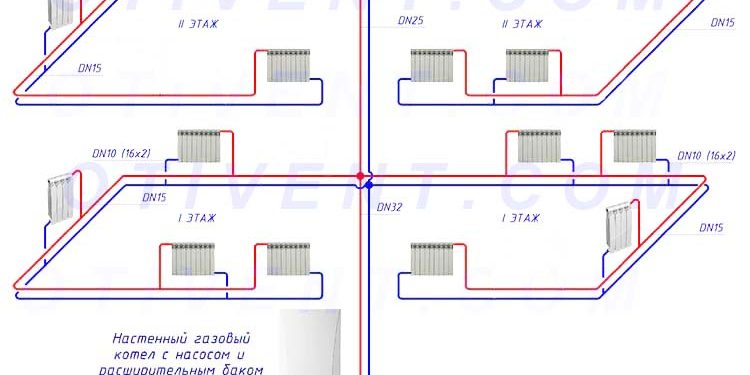

1. Тупиковая (другое название – плечевая). Нагретая вода раздается отопительным приборам через одну магистраль, а собирается и течет обратно в котел по второй линии.
2. Петля Тихельмана (попутная разводка) представляет собой кольцевую двухтрубную сеть, где нагретый и остывший теплоноситель движется в одном направлении. Принцип действия аналогичен – батареи получают горячую воду из одной магистрали, а охлажденную сбрасывают во второй трубопровод – обратку.

Чем хороша тупиковая закрытая система отопления частного дома:

• количество «плечей» — тупиковых ветвей – ограничено лишь мощностью котельной установки, поэтому двухтрубная разводка подойдет для любого здания;
• трубы укладываются открытым либо закрытым способом внутри строительных конструкций – по желанию домовладельца;
• как и в лучевой схеме, ко всем батареям приходит одинаково горячая вода;
• ЗСО отлично поддается регулированию, автоматизации и балансировке;
• правильно разложенные «плечи» не пересекают дверные проемы;
• по стоимости материалов и монтажа тупиковая разводка обойдется дешевле однотрубной, если сборка ведется металлопластиковыми либо полиэтиленовыми трубами.

Проектирование замкнутой плечевой системы дачного или жилого дома площадью до 200 квадратов не представляет особой сложности. Даже если сделать ветви разной длины, схему удастся уравновесить путем глубокой балансировки. Пример разводки в одноэтажном здании 100 м² с двумя «плечами» показан выше на чертеже.

Петля Тихельмана – это альтернативный вариант закрытой двухтрубной сети, предполагающий объединение большого количества приборов отопления (свыше 6 шт.) в единое кольцо. Взгляните на схему попутной разводки и обратите внимание: через какой бы радиатор ни протекал теплоноситель, общая протяженность маршрута не изменится.

Предлагаем ознакомиться  Регулировка батарей отопления в частном доме

Отсюда возникает почти идеальное гидравлическое равновесие системы – сопротивление всех участков сети одинаково. Это весомое преимущество петли Тихельмана над прочими замкнутыми разводками влечет и главный недостаток – 2 магистрали неизбежно пересекут дверной проем. Варианты обхода – под полами и над дверным косяком с установкой автоматических воздухоотводчиков.

Как и любое другое, водяное отопление компенсирует теплопотери здания. Преимущественно они возникают из-за утечек тепловой энергии через ограждающие конструкции и вентилирование. Это происходит под действием температурного градиента между окружающей средой и воздухом в помещении.

Энергопотери во многом зависят от теплопроводности используемых материалов, интенсивности воздухообмена, а также качества выполнения строительного монтажа:

• внешних стен;
• подвальных и потолочных перекрытий;
• кровли;
• полов на грунте;
• оконно-дверных заполнений.

Увеличению теплопотерь способствуют низкое качество теплоизоляции, дефекты ограждающих конструкций, а также ошибки монтажа дверных или оконных блоков. Устранение причин дополнительных потерь тепла снижает потребление энергоресурсов и сумму затрат на их приобретение.

Виды схемы отопления, подходящие для частных домов

Выбирая и монтируя оборудование, прокладывая коммуникации обогрева, преимущественно следуют  указаниям СП 60.13330.2016, СП 55.13330.2016, ГОСТ 11032-97. Также опираются на технологические инструкции производителей теплогенераторов, отопителей, труб, элементов регулирования и т.д.

Обязательно должна быть предусмотрена установка контрольно-измерительных приборов и групп безопасности. Параметры теплоносителя определяют с учетом характеристик отопительного оборудования и его коммуникационных обвязок. Особое внимание уделяют гидравлической и тепловой стойкости инженерной сети. Монтаж выполняют таким образом, чтобы обеспечить свободный доступ к элементам сети, нуждающимся в периодическом обслуживании.

Эксплуатационные свойства и технические возможности водяной отопительной системы зависят от комплектации и характеристик используемого оборудования и материалов.

Наиболее простая – самотечная с последовательным соединением радиаторов. При использовании схемы без насоса циркуляция теплоносителя происходит за счет разницы плотности нагретой и остывшей жидкости. Поэтому, чтобы обеспечить циркуляцию, трубопроводы прокладывают, соблюдая незначительные уклоны.

Самотечная однотрубная система энергонезависима. Однако не предусматривает возможность регулировки температуры радиаторов, а также нуждается в наличии разгонного коллектора в виде вертикального отрезка трубы.

По способу подключения различают однотрубные системы отопления со следующей разводкой:

1. Вертикальной. Не склонна к появлению воздушных пробок. Благодаря наличию стояков может использоваться для обогрева домов высотой в два или три этажа.
2. Горизонтальной. Применяется в одноэтажных домах значительной площади или в поэтажных разводках. Требует минимального количества труб. Отличается неравномерностью прогрева теплоносителя по длине контура.
3. Нижней. Схемы с такой разводкой предусматривают прокладку труб через подвальное помещение, что позволяет уменьшить потери тепла и снизить трудоемкость обслуживания системы.
4. Верхней. В этом случае подающий трубопровод монтируется под потолком или через помещение чердака. Система с верхней разводкой отличается хорошими гидродинамическими показателями и низким уровнем тепловых потерь.

Увеличение эффективности схемы водяного отопления частного дома обеспечивает установка циркуляционного насоса. Агрегат врезается на обратном отрезке трубы или магистрали перед отопительным котлом и размещается так, чтобы обеспечить свободный доступ к нему для ремонта или обслуживания.

Типовой однотрубной горизонтальной системой с циркуляционным насосом является схема на основе «ленинградки» с диагональным подключением радиаторов. Она может применяться для обогрева домов большой площадью. Наличие в ней запорных клапанов, а также монтаж байпасов позволяют ремонтировать каждый радиатор автономно.

Предлагаем ознакомиться  Подбор циркуляционного насоса устройство виды и правила выбора насоса для отопления

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов.

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Элементы запорно-регулирующей арматуры, безопасности и управления

Комплектация схемы водяного обогрева обязательно включает:

• краны и задвижки – для пуска/остановки потока жидкости;
• клапаны и вентили – для регулировки расхода теплоносителя;
• терморегуляторы – для установок температурных режимов;
• фильтры – для очистки оборотного теплоносителя от примесей;
• воздухоотводчики и краны Маевского – для сброса газовоздушных пробок.

По типу управления запорно-регулирующая арматура бывает механической или с сервоприводом, а по способу фиксации – муфтовой, фланцевой либо под приварку. Монтируя схемы обогрева в частном доме, зачастую устанавливают арматуру с резьбовым соединением.

Обязательным элементом системы выступает группа безопасности. Она размещается после теплогенератора на подающей магистрали. Группа составляется из манометра, предохранительного клапана и воздухоотводчика. Её задача – обеспечить в автоматическом режиме сброс избыточного давления и газовоздушной смеси. Если конструкция котла уже укомплектована группой безопасности, то её дополнительная установка не требуется.

Комфорт пользования, автоматизацию отопительной системы обеспечивают контроллеры и программаторы. Для подключения теплых полов применяются насосно-смесительные узлы и коллекторные распределители.

Тип циркуляции теплоносителя

Схема обогрева может предусматривать принудительную и естественную циркуляцию теплоносителя. Как правило, самотечная система отопления двухэтажного частного дома схема которой составляется индивидуально, по многим показателям проигрывает системе обогрева с принудительной циркуляцией. Поэтому владельцы частных домов используют дополнительное оборудование, такое как электрический циркуляционный насос, для нагнетания давления в контуре. Насос обеспечивает лучшую производительность контура и эффективный разнос тепла по системе радиаторов.

Окончательный выбор

Однозначного ответа на вопрос: какая схема отопления дома является более предпочтительной, не существует. Собственникам стоит помнить, что проектирование отопления частного двухэтажного дома – это сугубо индивидуальный процесс, который зависит от ряда внешних условий и факторов. Поэтому им необходимо подобрать схему, которая удовлетворит потребности дома в тепле и не ударит по карману огромными затратами на покупку материалов.

Содержание

Преимущества системы отопления «ленинградка».

Снижается стоимость монтажа такой системы благодаря тому, что соблюдается принцип одной трубы, то есть полностью отсутствуют элементы, которые отвечают за отведение отработанной воды. Среди преимуществ системы, благодаря этой особенности, можно отметить:

• Небольшие затраты на обслуживание и материал;
• Возможность возведения даже непрофессиональным мастером;
• Трубы могут проходить по любому наиболее удобному для монтажа пути;
• Эстетичный вид готовой отопительной системы;
• Возможность включения в систему нескольких котлов.

Наиболее часто монтируют трубу по периметру здания (вдоль внешних стен). К котлу отопления подключают все радиаторы и систему теплых полов. Вода, как теплоноситель, проходит полный круг по системе и через другой вход снова подается в исходный котел.

Недостатки кольцевой системы отопления.

Основной недостаток «ленинградки» в том, что для её монтажа в одноэтажных частных домах необходимо специальное устройство – разгонный коллектор, который обеспечит циркуляцию воды по трубам отопления. Автономную систему отопления необходимо монтировать в помещениях, где потолки достигают 220 сантиметров. Это необходимо для разгона воды, а также чтобы возможно было подключить расходный бак системы отопления. Однако естественную циркуляцию сейчас все чаще не используют, а устанавливают насос, который разгоняет воду по трубам. С помощью него создается давление и можно сделать регулировку радиаторов в зависимости от потребностей.

В качестве особенностей системы, при любом способе монтажа, можно отметить:

• Батареи, которые находятся в конце круга системы перед котлом необходимо устанавливать многосекционные. Дело в том, что пока теплоноситель проходит полный круг происходит охлаждение.
• При капитальном ремонте системы достаточно сложно демонтировать радиаторы с большим количеством ребер.

Выше перечисленные особенности многие считают недостатком системы, однако, она пользуется популярностью среди владельцев частных домов и тех, кто только возводит их.

Каким образом работает «ленинградка»?

Подключают элементы этой системы отопления последовательно. Отправной и конечной точкой (в которой круг замыкается) является котел. Давление в трубах для циркуляции теплоносителя получают при помощи специального насоса, который в системе монтируется после котла, а в некоторых случаях используют разгонный коллектор.

Таким образом, с помощью однотрубной системы можно обеспечить отоплением как двухэтажный, так и одноэтажный дом. Чаще всего, чтобы сократить расходы на радиаторы и повысить эффективность отходят от классической «ленинградки» и трубу отвода теплоносителя проводят отдельно под полом. В двухэтажном доме через эту трубу будет выводится остывающий теплоноситель с обоих этажей.

Наиболее часто отводную трубу проводят под конструкцией пола. В этом случае, чтобы избежать перегрева материалов, из которых выполнен пол, а также для увеличения эффективности (чтобы не дать теплоносителю сильно охладится),необходимо провести работы по теплоизоляции выводной трубы. Такое отопление является небольшой частью двухтрубной системы, но отличается от этого типа отопления в классическом виде.

Монтаж однотрубной системы и его особенности.

В двухэтажном здании для работы системы не нужно использовать разгонный коллектор или насос, движение воды осуществляется благодаря высоте системы. Для появления разницы температур и начала циркуляции воды сразу после котла монтируется высокая вертикальная труба. Такая магистраль отопления будет бесшумной.

Радиаторы врезают в магистраль тем же способом, что и при любой другой системе. Способов подключения батарей отопления может быть два:

•  Нижнее, в этом случае к системе отопления радиаторы подключаются при помощи патрубков, расположенных снизу.

• Полнопроходное или диагональное. В таком случае ввод в радиатор делается через верхний патрубок, а вывод проводится через нижний.

Для того, чтобы экономить ресурсы в магистрали отопления устанавливают различные краны, клапаны и балансировочные вентили. Однако, при монтаже необходимо следить за тем, чтобы дополнительные элементы не оказывали влияния на температуру элементов системы, расположенных после радиатора, оснащенного этими элементами конструкции.

Чтобы сделать систему более совершенной радиаторы отопления при помощи кранов устанавливают таким образом, чтобы можно было изолировать батарею для ремонта или полной замены без остановки всей системы.

В зависимости от типа расширительного бачка в системе, конструкцию можно разделить на замкнутую или открытую. Отопление замкнутого типа изолировано от «атмосферы» при помощи мембранного расширительного бака. Если у расширительного бака патрубок связан с окружающим воздухом, то система называется открытой.

Какие особенности необходимо учитывать при проекте «ленинградки».

Лучше всего при конструировании однотрубной кольцевой системы консультироваться с профессионалом-строителем. Если такой возможности нет, необходимо ознакомится с большим количеством материалов по данному вопросу. Для этого можно использовать различные профильные интернет сайты, видео и книги, которые также можно скачать посредством сети интернет.

Особенностью самотечной «ленинградки» являются трубы большого диаметра, а общая длина магистрали должна быть менее 30 метров. В противном случае нормальной циркуляции теплоносителя ожидать не следует. Чтобы помочь свободной циркуляции, подающую трубу монтируют с небольшим уклоном, но в тоже время радиаторы находятся на одинаковой высоте, чтобы не нарушать геометрию пространства и выглядеть эстетично.

Если у вас вертикальная разводка системы отопления, то можно обойтись без циркуляционного насоса, который необходим при горизонтальной. К выбору дополнительного оборудования для магистрали отопления необходимо также подходить с ответственностью. Для того, чтобы была возможность регулировать температуру в отдельных частях системы, необходимо использовать игольчатые краны. Шаровые краны, если открывать их частично, быстро выходят из строя и вам необходимо будет останавливать систему для замены.

«Ленинградка» проверена уже не одним десятком лет. Это действительно экономичная и проверенная временем система, которая эффективна. В настоящее время классическую самотечную «ленинградку» преобразовали в более совершенную систему при помощи циркуляционного насоса и игольчатых кранов. Котлы также претерпели значительные изменения и сейчас используют газовые и электрические модели для создания поддержания температуры в магистрали. Использование уже проверенной системы вместе с современными технологиями позволит вам смонтировать качественную систему отопления, которая не потребует трудозатрат и капиталовложения.

Статья получилась сложной для восприятия, но всех тонкостей для проектирования и монтажа в ней нет, лишь общие сведения. Кто все таки осилил статью до конца и у кого возникли вопросы или просто не понимание выше изложенного, пишите в комментариях.

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

• Однотрубная.
• Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

За многими монтажниками водится грешок предубежденности. Например, мастер считает однотрубную разводку самой лучшей и предлагает ее всем заказчикам — хозяевам частных домов. За подобными предложениями нередко скрывается низкая квалификация исполнителя либо какая-то выгода. Наша задача – рассмотреть, как работает двухтрубная система отопления, объективно оценить преимущества и недостатки, дать рекомендации по выбору схемы.

Как работает отопление по двухконтурной схеме

Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.

Особенности двухконтурного распределения воды:

• если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
• изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
• число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.

Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.

4 вида 2-трубных систем

В зависимости от условий прокладки трубопроводов и дальнейшей эксплуатации в частных домах используются следующие варианты двухтрубных схем:

1. Гравитационная или самотечная с естественной циркуляцией нагретой воды.
2. Классическая тупиковая система отопления.
3. Кольцевая с попутным движением теплоносителя, она же – петля Тихельмана.
4. Лучевая с индивидуальной раздачей тепла радиаторам от распределительного коллектора.

Заметка. К двухтрубному отоплению можно отнести и теплые полы. Греющие контуры выступают в качестве батарей, роль магистралей играют подводящие трубы и гребенка со смесительным узлом. По конструкции напольный обогрев близок к коллекторной схеме.

В самотечном исполнении система функционирует без избыточного давления, теплоноситель контактирует с атмосферой через открытый расширительный бак. Остальные 3 варианта схем – замкнутые, работающие под давлением 1—2.5 Бар и только с принудительной циркуляцией горячей воды. Теперь разберем каждую схему на конкретном примере двухэтажного дома.

Самотечное отопление

Принцип работы системы с естественным движением теплоносителя базируется на явлении конвекции – горячая и менее плотная жидкость стремится подняться вверх по трубе, вытесняемая более тяжелыми холодными слоями. Котел греет воду, она становится легче и движется через вертикальный стояк со скоростью 0.1—0.3 м/с, затем расходится по магистралям и батареям.

Уточнение. Подразумевается, что нагреваемая и охлажденная жидкость находится в пределах одного замкнутого контура, в данном случае таковым выступает отопительная сеть частного дома.

Перечислим характеристики двухтрубной гравитационной системы двухэтажного здания, показанной на чертеже:

1. Способ прокладки магистралей — горизонтальная верхняя разводка, берущая начало от общего стояка. Последний поднимается от котла, в самой высокой точке расположен расширительный бак, сообщающийся с атмосферой.
2. Горизонтальные участки проложены с минимальным уклоном 3 мм на метр погонный магистрали. Подача наклонена в сторону радиаторов, обратка – к источнику тепла.
3. Диаметры труб увеличены по сравнению с напорными системами, поскольку рассчитаны на малую скорость течения воды.

Важный нюанс. Чтобы реализовать устойчивый самотек, нужно применять трубы Ø40—50 мм (внутренний). Минимально допустимый диаметр раздающих и собирающих ветвей – Ду25, ставится около последних батарей.

В одноэтажном доме используется аналогичная схема, но с одиночным подключением радиаторов. Подающий коллектор верхней разводки прокладывается на чердаке либо под потолком, обратный – над полом. Сделать нижнюю разводку нельзя – теплоноситель согласно закону сообщающихся сосудов затечет в батареи, но скорость движения и эффективность обогрева упадет до минимума.

Нынешние гравитационные схемы стали комбинированными благодаря установке циркуляционных насосов. Агрегат монтируется на байпасе, чтобы не мешать течению воды в случае отключения электроэнергии.

Тупиковые отопительные ветви

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.

Кольцо Тихельмана

Общий принцип работы этой схемы идентичен тупиковой разводке, но способ раздачи и возврата теплоносителя отличается по 3 признакам:

1. Каждый контур отопления замкнут в кольцо.
2. Метод подключения батарей следующий: первый радиатор на подаче является последним для обратной линии. И наоборот, конечная батарея раздающей магистрали становится первой для обратки.
3. Вода в обоих трубопроводах движется в одном направлении, отсюда техническое название системы – попутная.

Устройство петли Тихельмана предполагает горизонтальную нижнюю разводку – скрыто под полом, реже – открыто по стенам. Еще вариант: кольцо можно сделать под перекрытием, спрятав за натяжные потолки или в подвал, а трубные подводки вывести к обогревателям.

Особенность кольцевой «попутки» – почти идеальное гидравлическое равновесие. Заметьте: по дороге ко всем батареям и назад теплоноситель преодолевает одинаковое расстояние. Контур способен обеспечить требуемый расход воды на 10 и более радиаторов с минимальной балансировкой.

Автор видео хорошо поясняет работу системы, но проводит некорректное сравнение – правильно отбалансированные ветви раздают тепло не хуже «попутки».

Лучевой способ подключения

Этот наиболее прогрессивный тип двухтрубной системы водяного отопления включает следующие элементы:

• обогреватели – обычные батареи, внутрипольные конвекторы либо отдельные контуры теплых полов;
• 2 коллектора – подающий и обратный, снабженные расходомерами и термостатическими вентилями;
• индивидуальные двухтрубные подводки, проложенные от коллектора к обогревательным приборам по кратчайшему пути (под полом или потолком, в перекрытии).

Коллектор, установленный в удобном месте, получает и возвращает воду котлу по двум основным магистралям. С помощью вентилей производится настройка расхода теплоносителя на каждую батарею. Если на клапаны коллектора установить термоголовки RTL либо сервоприводы, появится возможность автоматической регулировки климата в любой комнате и здании в целом.

Плюсы и минусы двухтрубных разводок

Для удобства восприятия мы объединили достоинства и недостатки всех вышеописанных систем в один раздел. Вначале перечислим ключевые положительные моменты:

1. Единственное преимущество самотека перед другими схемами – независимость от электричества. Условие: нужно подобрать энергонезависимый котел и произвести обвязку без подключения к домовой электросети.
2. Плечевая (тупиковая) система – достойная альтернатива «ленинградке» и прочим однотрубным разводкам. Главные достоинства – универсальность и простота, благодаря которой двухтрубная отопительная схема дома 100—200 м² без проблем монтируется своими руками.
3. Основные козыри петли Тихельмана – гидравлическое равновесие и способность обеспечивать теплоносителем большое число радиаторов.
4. Коллекторная разводка – лучшее решение для скрытой прокладки труб и полной автоматизации работы отопления.

Примечание. Последние 3 схемы легко скомбинировать с контурами водяного напольного обогрева. Совмещать гравитационную радиаторную сеть с теплыми полами не всегда целесообразно – без электроэнергии принудительная циркуляция в греющих контурах невозможна.

Кратко выделим общие плюсы лучевой, попутной и тупиковой системы:

• небольшие сечения раздающих труб;
• гибкость с точки зрения прокладки, то есть, линии могут проходить по различным маршрутам – в полах, вдоль и внутри стен, под перекрытием;
• для монтажа подойдут различные пластиковые либо металлические трубы: полипропилен, сшитый полиэтилен, металлопластик, медь и гофрированная нержавейка;
• все 2-трубные сети хорошо поддаются балансировке и тепловому регулированию.

Отметим второстепенный плюс самотечной разводки – простота заполнения и удаления воздуха без применения клапанов и кранов (хотя с ними развоздушивать систему проще). Вода медленно подается через штуцер в нижней точке, воздух постепенно вытесняется из трубопроводов в расширительный бак открытого типа.

Теперь о значимых недостатках:

1. Схема с естественным движением воды громоздкая и дорогая. Понадобятся трубы с внутренним диаметром 25…50 мм, монтируемые с большим уклоном, в идеале – стальные. Скрытая прокладка сильно затруднена – большинство элементов окажется на виду.
2. В монтаже и эксплуатации тупиковых ветвей существенных минусов не обнаружено. Если плечи сильно отличаются по длине и числу батарей, равновесие восстанавливается путем глубокой балансировки.
3. Магистрали кольцевой разводки Тихельмана всегда пересекают дверные проемы. Приходится делать обходные петли, где впоследствии может скапливаться воздух.




4. Разводка лучевого типа требует финансовых затрат на оборудование – коллекторы с клапанами и ротаметрами плюс средства автоматизации. Альтернатива – сборка гребенки из полипропилена либо бронзовых тройников своими руками.

Дополнение. Для автоматического регулирования теплоотдачи батарей при самотеке понадобятся специальные радиаторные клапаны с увеличенным проходным сечением.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.




3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

Совет. Отопление дачи на 2—4 маленьких комнаты можно организовать с помощью однотрубной горизонтальной системы с нижней разводки – «ленинградки».

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Как рассчитать диаметр труб

При устройстве тупиковой и коллекторной разводки в загородном доме площадью до 200 м² можно обойтись без скрупулезных расчетов. Сечение магистралей и подводок принимайте согласно рекомендациям:

• чтобы подать теплоноситель к радиаторам в здании 100 квадратов и менее, достаточно трубопровода Ду15 (наружный размер 20 мм);
• подводки к батареям делаются сечением Ду10 (внешний диаметр 15—16 мм);
• в двухэтажном доме 200 квадратов раздающий стояк делается диаметром Ду20—25;
• если количество радиаторов на этаже превышает 5 шт., делите систему на несколько ветвей, отходящих от стояка Ø32 мм.

Совет. Выше на примерах схем довольно точно проставлены диаметры магистралей и подводок. Указанную информацию можете использовать при разработке проекта отопления жилища.

Самотечная и кольцевая система разрабатывается согласно иженерным расчетам. Если вы хотите определить сечение труб самостоятельно, первым делом посчитайте нагрузку на отопление каждого помещения с учетом вентиляции, затем выясните требуемый расход теплоносителя по формуле:

• G – массовый расход нагретой воды на участке трубы, питающей радиаторы конкретной комнаты (или группы помещений), кг/ч;
• Q – количество теплоты, потребное для обогрева данной комнаты, Вт;
• Δt – расчетный перепад температур на подаче и в обратке, принимайте 20 °С.

Пример. Для прогрева второго этажа до температуры +21 °С необходимо 6000 Вт тепловой энергии. Стояк отопления, проходящий через перекрытие, должен приносить 0.86 х 6000 / 20 = 258 кг/ч горячей воды из котельной.

Зная часовое потребление теплоносителя, нетрудно рассчитать сечение подводящего трубопровода по формуле:

• S – площадь искомого сечения трубы, м²;
• V – расход горячей воды по объему, м³/ч;
• ʋ– скорость течения теплоносителя, м/с.

Справка. Скорость движения теплоносителя в напорных системах с циркуляционным насосом принимается из диапазона 0.3…0.7 м/с. При самотеке течение медленнее – 0.1…0.3 м/с.

Продолжение примера. Посчитанный расход 258 кг/ч обеспечивается насосом, скорость воды берем 0.4 м/с. Площадь поперечного сечения подающего трубопровода равна 0.258 / (3600 х 0.4) = 0.00018 м². Пересчитываем сечение в диаметр по формуле площади круга, получаем 0.02 м – труба Ду20 (наружный – Ø25 мм).

Заметьте, мы пренебрегли разницей плотностей воды при различной температуре и подставили в формулу значение массового расхода. Погрешность невелика, при кустарном расчете вполне допускается.

Заключительный вывод

Практика показывает, что 2-трубная тупиковая система подходит для отопления большинства средних жилых домов. Техническое решение подкупает простотой и приемлемой стоимостью монтажных работ. Коллекторная и попутная разводка обойдется дороже – играет роль цена оборудования и протяженность линий. Взгляните на схему с петлей Тихельмана – распределяющие трубопроводы одинакового диаметра идут по всему периметру здания.

Отдельный разговор — двухтрубная система отопления с естественной циркуляцией воды. В условиях частых перебоев с электроэнергией лучше не рисковать и не гнаться за красотой интерьеров, а смонтировать энергонезависимый обогрев. Высокие первоначальные вложения компенсируются теплом и низким потреблением электричества.

Используемые источники:

• https://ventcondition.ru/proekt-otopleniya-chastnom-dome/
• https://vseproteplo.ru/sistemi-otoplenija/leningradka-sistema-otopleniya.html
• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• https://otivent.com/dvuhtrubnaja-sistema-otoplenija-chastnogo-doma
