Шахтный котел длительного горения своими руками

Главная / Твердотопливные котлы

Шахтные котлы (ШК) с длительным горением пиролизного типа или котлы Холмова является одной из разновидностей твердотопливных теплогенераторов. Они относятся к классу энергонезависимых и эффективных агрегатов, с принудительным или естественным движением газовоздушной среды.

Обычно, шахтные котлы изготавливаются на промышленных площадках, тем не менее, сегодня существует много конструкций выполненных своими руками умельцами с соблюдением требований нормативов и стандартов в области изготовления и безопасной эксплуатации котельных установок.

Многие устройства комплектуются энергоэффективными функциями с дополнительным контуром нагрева воды и баком-аккумулятором.

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

пиролизные котлы Холмова (ПК);
обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.

Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Принцип работы котла

Процесс генерации тепла происходит двумя способами: непосредственным сжиганием природного топлива и дожиганием пиролизной газовой смеси, образующейся из-за недостатка воздуха. Часть топлива тлеет, выделяя дым со смолой и сажей. Далее газы мигрируют сквозь угли, насыщаясь горючими составляющими, и превращаются в газогорючую смесь.

Эти агрегаты шахтного типа — с нижним горением. Процесс осуществляется на уровне 20.0 см нижней зоны топочного пространства. Верхнее топливо ждет в горячем резерве, пока нижнее догорит. Дымовые газы собираются примерно на уровне 30.0 см над топливом.

Основной объём первичного воздуха попадает под колосники и перемещается в часть агрегата для пиролизного дожига. Он захватывает дымовые газы над уровнем горения.

Шахты разделяет перегородка имеющая внизу малый просвет, через который пламя тягой затягивается из первой камеры в другую, где завершается полный дожиг горючих газов, омывающих с Т +850 С конвекционный теплообменник.

Радиационному нагреву подвергается отопительный контур в водяной рубашке котла шахтного типа, остататочное тепло передается теплообменнику конвекционного типа.

Достоинства и недостатки

Шахтный агрегат обладает такими основными преимуществами:

Универсальность, доступность работы на разных видах топлива, в том числе и на жидком для модифицированных установок.
Высокий КПД котла, производительность и автономность без дозагрузки топлива до 24 часов.
Продуманная конструкция, упрощающая обслуживание, загрузка/выгрузка осуществляются через отдельные люки.
Надежность и безопасность, поэтому загазованность помещения и отравление угарным газом, можно сказать, сведена на «ноль».

К недостаткам относят:

повышенное сажеобразование и смолы при сгорании топлива;
огромные габариты установки.

Изготовление шахтного пиролизного котла

Большим спросом сегодня пользуются модифицированные ПК, с высокими КПД, позволяющими сэкономить значительное количество топлива и функционирующие от одного заполнения более суток. Простота конструкции позволяет изготовить котел при наличии даже небольшого опыта сварочных работ.

Чертеж обыкновенного пиролизного котла

Основание для создания эффективного котла Холмова своими руками послужит надежная конструкторская документация: чертежи, спецификации и расчеты, которые сегодня можно найти в интернете.

Выбирая нужный чертеж агрегата обращают внимание на объем загрузки устройства, чем он больше, тем продолжительнее будет работа и от чего зависит мощность теплогенератора.

Алгоритм создания котла своими руками.

Выполняют основную частью устройства и разделяют его на две камеры, устанавливая перегородки и задвижки, для воздухоподачи.
На металлический лист переносят схему деталей и вырезают их автогенном.
Сваривают боковые элементы усиленным швом.
Между бойлером и топкой в перегородке прорезают 2 отверстия — вверху и снизу около колосника.
Устанавливают детали топки и обваривают их.
Крепят задвижку у верхнего отверстия и закрепляют ее.
Выполняют колосники с нарезкой узких продольных щелей.
Размещают колосники на металлических уголках (чугунные) или приваривают (стальные).
Выполняют дверки топки и зольника.
Устанавливают и обваривают бойлер из труб 25 мм с водяной рубашкой.
Обустраивают камеру дожига дымогазовой смеси, приварив перегородку рядом с колосником.
Внизу выполняют отверстие, для установки воздушной трубы 50 мм с глухой заслонкой на выходном конце и множеством отверстий для создания равномерного воздушного потока.
Топочную камеры изолируют шамотом, а далее она доутепляется базальтовой ватой, что повышает теплоэффективность котлоагрегата.
Далее выполняют установку изготовленного оборудования, обвязку водяного и дымогазового трактов, монтаж отопления, после чего опрессовку системы.

Лучшие шахтные котлы

ШК пиролизного типа сегодня востребованы у населения, проживающего в одноэтажных и двухэтажных домах, поскольку они доказали свою эффективность и продемонстрировали простоту эксплуатации.

Рынок довольно быстро отреагировал на запросы покупателей и наполнился большим разнообразием агрегатов отечественных и зарубежных производителей.

В рейтингах покупок в сети 2019 году наибольшим спросом пользуются агрегаты со сроками эксплуатации более 20 лет и инновационными поверхностями нагрева.

Основные характеристики шахтных котлов.

Показатели	Пиролиз 43 Кп-10	Heiztechnik ( 12 кВт	Wirbel ECO CK Plus 25
Цена	67100 руб.	215760 руб.	277845 руб.
Модель	66694	90128	80023
Производитель	Пиролиз 43	Heiztechnik	Wirbel
Краткое описание	Продолжительность работы на 1 закладке до 10 час. КПД 85% до 90%. Энергоемкость, Низкое потребление топлива Автоматическое поддержание температуры отопления.	Мощность 12 кВт, новинка ЕС, инновационная техника. Экологический чистая установка отопления с усовершенствованной горелкой с автоподжогом и системой самоочистки . КПД — 91 %, температура нагрева – 85 С.	Универсальный агрегат для жидкого и твердого топлива. Диапазон нагреваемой среды – 40/90 С, КПД на твердом топливе – 85 %, на жидком – 90 %
Мощность кВт:	10	12	25
Вес, кг	210	350	271
Габариты (ВхШхГ), мм	1070х500х800	1370х1150х550	1260x915x1070
Диаметр дымохода, мм	160	150	160
Страна производитель	Россия	Польша	Германия

Таким образом, подведя черту, можно утверждать, что котлы шахтного типа – эффективные устройства с низким удельным расходом топлива. Такие агрегаты сегодня применяется для индивидуального отопления жилых и общественных, существенно снижая расходы владельцев на обогрев.

закрыть ×

В каждом частном доме имеется индивидуальное отопление. Всё более популярными становятся твердотопливные котлы, которые отличаются высоким КПД, экономным расходом топлива и удобством в эксплуатации. Установить такой агрегат можно в частном доме и на даче. Благодаря развитию современных технологий, процесс горения в котле является довольно продолжительным. Самыми востребованными и популярными среди отопительных твердотопливных котлов являются модели шахтного типа.

Что такое шахтный котел

Шахтный котел — это разновидность отопительного оборудования, работающего на твердом топливе. Он является энергонезависимым, эффективным и способным работать в любых помещениях как с принудительной, так и естественной циркуляцией.

Как правило, котлы такого типа изготавливаются в заводских условиях с соблюдением всех технологий и стандартов. Некоторые модели комплектуются дополнительными функциями. Они могут иметь контур нагрева воды, накопительный бак и прочие дополнительные возможности

Конструкция и принцип работы

Шахтный котел получил своё название благодаря уникальной конструкции. Его шахта и топочная камера располагается не горизонтально, как у остального отопительного оборудования, а вертикально. В таком устройстве применяется принцип нижнего горения. Свое название котел получил от того, что его камера сгорания имеет вид шахты.

В зависимости от выбранной модели котлы могут иметь разное исполнение. Теплообменник в них может быть плоским, жаротрубным или водогрейным.

Работают данные агрегаты по следующему принципу:

Укладываем дрова в вертикальную топку и поджигаем их снизу в специальном отверстии оборудования.
По мере прогорания дрова опускаются вниз под собственным весом.
Поток воздуха не позволяет загораться верхнему слою дров.
Высокая температура в топочной камере просушивает дрова перед сжиганием.
Образующийся газ отправляется в камеру дожига.

Внутренний блок отопительного оборудования обложен шамотным кирпичом, что уменьшает теплопотери и поддерживает высокую температуру. В разных моделях отличаются и конструкции котлов. Но их общей особенностью является наличие вместительной топочной камеры с вертикальной загрузкой.

Чем можно топить такой котел и как его топить правильно

Чтобы в вашем доме было тепло и комфортно, следует научиться правильно топить котел дровами. В технической документации данного оборудования уточняется, что шахтный дровяной котел длительного горения при правильной эксплуатации:

способен автономно работать на протяжении 6-8 часов;
не задымляет помещений;
отдаёт большое количества тепла.

Топить шахтный котел можно:

брикетами;
дровами;
отходами древесины;
пеллетами;
опилками и щепками.

Важно: топить шахтный котел лучше твердыми породами древесины, а еловыми и сосновыми поленьями не рекомендуется, так как они приводят к образованию дегтя и смолы на стенках камеры.

Основным видом топлива для шахтного котла являются дрова. Даже если вы будете добавлять другой вид топлива, основой закладки должны быть именно просушенные, благодаря которым вы добьетесь максимальной теплоотдачи.

Чтобы котел радовал вас эффективной и бесперебойной работой, следует научиться правильно его растапливать, так как неправильная укладка дров будет способствовать их зависанию в шахте и остановке процесса горения.

Чтобы этого не допустить необходимо:

Закладывать дрова на несколько сантиметров меньше, чем размер камеры топки.
Укладывать дрова не вдоль, а поперек камеры.
Располагать внизу сухие дрова, а сверху укладывать слегка влажные поленья.

Более подробная информация о том, как растапливать оборудование и правильно укладывать топливо, дана в инструкции отопительного оборудования.

Важно: данное отопительное оборудование совершенно неприхотливое к качеству топлива. Производители допускают использование дров, чья влажность превышает 40-45%.

Преимущества и недостатки

Шахтные котлы имеют и достоинства и недостатки. К их преимуществам можно отнести:

Универсальность. Благодаря тому, что они способны работать практически на любом виде топлива.
Высокую производительность. В зависимости от выбранной по мощности модели ими можно отапливать частные коттеджи, дачные домики и промышленные помещения.
Автономность. Это оборудование не зависит от электричества. При использовании экономного режима, одной закладки топлива хватит на 12 часов бесперебойной работы.
Наличие разных режимов работы благодаря широкому диапазону мощности.
Простота и удобство в обслуживании. Загружать топливо и чистить котел можно через разные люки. Наличие специального ящика для золы позволяет чистить шахту, не останавливая работу оборудования.
Безопасность в эксплуатации. Данное оборудование порадует своих владельцев длительной и бесперебойной работой в течение всего отопительного сезона.

Для использования шахтных котлов нет необходимости применять сложную автоматику. С таким оборудованием практически полностью исключается возможность попадания в помещение дыма или угарного газа. А вот к недостаткам шахтных котлов некоторые относят слишком простую его конструкцию, из-за чего некоторые стремятся сделать агрегат своими силами, что приводит к довольно неприятным последствиям.

В заключение стоит отметить, что шахтные котлы являются довольно эффективными, производительными и удобными в работе. Такое отопительное оборудование радует владельцев экономным расходом топлива, доступной стоимостью. Если вы не хотите зависеть от центрального отопления или у вас просто нет возможности подвести к дому газ, обязательно обратите внимание на твердотопливные котлы шахтного типа.

В настоящее время большинство владельцев частных домов имеют у себя газовое отопление. Однако часто возникают ситуации, когда подключиться к центральной газовой трубе не представляется возможным. Тогда на помощь приходят твердотопливные котлы, мощные и надежные нагревательные приборы. Топить дровами или углем можно как в частном доме, так и на даче. По стоимости такой вид отопления будет дороже в сравнении с газовым отоплением. По своим техническим параметрам и технологичности современные модели отопительных приборов на твердом топливе практически не уступают другим видам котельного оборудования.

Благодаря современным технологиям производителям удалось добиться значительной продолжительности процесса горения в агрегатах на твердом топливе. Нагревательный твердотопливный котел длительного горения на сегодняшний момент самый экономичный и эффективный вид котельного оборудования. Бесспорными лидерами в этом классе, являются твердотопливные отопительные котлы шахтного типа. Подобное оборудования отличается простой конструкцией, поэтому нередки случаи, когда шахтный котел пытаются сделать самостоятельно.

Принцип работы котла шахтного типа. Особенности конструкции

Среди отопительных котлов длительного горения агрегаты шахтного типа выделяются неприхотливостью к качеству топлива. Условие немаловажное, учитывая тот факт, что другие нагревательные приборы на твердом топливе капризнее в плане выбора топлива. Технологически допускается использование для топки котла поленья, влажность которых превышает 40-45%.

Шахтный твердотопливный котел способен не только переварить сырые дрова, но и выдавать необходимое тепло в течение продолжительного времени. Между очередными загрузками топлива, как правило, проходит 12 часов и более. Есть модели, где эти показатели еще выше.

Свое название агрегат получил благодаря особенностям конструкции. Камера сгорания или топка в этом приборе имеет вид шахты. В агрегатах этого типа имеется две шахты: топливная и камера теплообмена. В топливной камере топливо располагается не в горизонтальном положении, а загружается, как в колодец, слой за слоем. Горение в таких аппаратах осуществляется снизу вверх, поэтому эти приборы еще называют агрегатами с нижним горением. Рассмотрим, как это выглядит на практике:

перед самой закладкой на колосниках создается очаг;
основная закладка укладывается уже на горящее топливо, послойно, сверху.
постоянный поток воздушной массы не дает верхним слоям топлива разгореться;
под собственным весом, дрова опускаются вниз, занимая место прогоревших поленьев;
дрова, расположенные в верхней части успевают за время работы котла подсохнуть;
в самом низу топливный шахты, при отсутствии кислорода происходит пиролиз, процесс образования древесного (пиролизного) газа.

Вторая — топочная камера или шахта теплообмена, представляет собой зону, где протекает основной процесс горения. В устье второй топки поступает пиролизный газ, который и является основным источником тепловой энергии.

Для справки: Пиролиз — процесс генерации газообразного вещества во время экзотермической реакции с древесным топливом. При отсутствии кислорода в процессе тления выделяется летучее газообразное вещество, которое уже потом, при контакте с кислорода выделяет интенсивно тепло.

Топочная шахта может иметь различное исполнение. Одни модели нагревательных приборов имеют шахту теплообмена с плоским теплообменником. Нередко в конструкции отопительного агрегата имеется водогрейный теплообменник или жаротрубное теплообменное устройство, установленные непосредственно в топочной шахте. Такой тип и расположение теплообменников является максимально эффективным. Для того, что бы получить реальное представляете о том, как устроен шахтный котел, достаточно посмотреть на рисунок — разрез устройства.

В камеру сгорания для повышения интенсивности горения подается горячий вторичный воздух. Стенки устья камеры сгорания обкладываются шамотным кирпичом, благодаря которому достигается максимально высокая температура в топке. Шамотный кирпич не только способствует лучшему дожигу пиролизного газа, но и продлевает эксплуатационные характеристики котельного оборудования.

Выше уже было подмечено, что данный вид обогревательного котельного оборудования прекрасно справляется с топливом низкого качества. За счет принципа работы отопительной техники этого вида, дрова успевают достичь необходимых параметров влажности. Характерный для агрегатов классического типа конденсат, выделяемый в больших количествах влажными дровами, для шахтных приборов не помеха. За счет высокой производительности КПД таких агрегатов составляет 75-80%.

Основные преимущества и недостатки котельного оборудования шахтного типа

Для дачного дома или загородного гостевого дома, такой вид отопительной техники представляет собой настоящую находку. Не всегда есть возможность получить для использования идеальное топливо. Сухие дрова в холодное и сырое время года – явление достаточно редкое. Для других нагревательных приборов такое состояние дров может стать причиной низкой работоспособности отопительной техники. Шахтные нагревательные приборы подобными недостатками не страдают.

Установив у себя в доме такое отопительное оборудование, вы получаете следующие преимущества:

агрегат работает практически на любом виде твердого органического топлива;
агрегаты способны работать на разных режимах работы (широкий диапазон мощности);
оборудование экономично. Одной закладки хватает на 12-24 часа;
длительная и непрерывная работа на протяжении всего отопительного сезона;
агрегаты этого типа отличаются энергонезависимостью;
простота конструкции и удобство в обслуживании (зола удаляется во время работы агрегата);
высокий уровень безопасности работающего агрегата.

На заметку: Оценивая преимущества котельного оборудования шахтного типа, не стоит забывать о том, что как и любой другой котел, данный агрегат требует грамотной обвязки. В противном случае вы рискуете утратить все преимущества данного оборудования.

К другим недостаткам котельного оборудования этого типа можно отнести простоту его конструкции. Здесь надо быть осторожным и внимательным! Неправильная трактовка основных параметров оборудования и поверхностные знания о принципе работы котлов шахтного типа, могут привести к неприятным последствиям.

На первый взгляд конструкция нагревательного прибора проста и понятна. Многие пытаются сделать такое оборудование самостоятельно. Попытки не всегда успешны ввиду того, что очень важно грамотно и точно расположить теплообменники. В камере сгорания температура достигает 450-500С и если водотрубный теплообменник расположен низко, ваш котел мгновенно закипит, что приведет к печальным последствиям.

В зависимости от конструкции топочной камеры различают нагревательные приборы на следующие виды, по фамилии создателей. Основная часть используемых в быту нагревательных агрегатов — это котлы Холмова и отопительные приборы Ефимова.

Каким образом нужно топить котел шахтного типа

Как и любой другой вид котельной техники, рассчитанной на обогрев жилых объектов, шахтный котел имеет во время эксплуатации свои тонкости и нюансы. Первое и что самое важное для нормальной работы агрегата – качество топлива, и каким образом производится загрузка дров топливную камеру. Высокая теплоэффективность твердотопливного шахтного котла достигается за счет правильной укладки дров. Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений.

Качество укладки топлива определяет продолжительность горения и соответственно, длительность работы нагревательного агрегата.

На заметку: отсутствие необходимых навыков приводит к тому, что большая часть потребителей не в состоянии правильно использовать нагревательный прибор. Вместо режима газогенерации шахтные котлы работают в обычном режиме. Соответственно эффективность работа такого агрегата крайне низка.

Что бы правильно использовать нагревательный прибор шахтного типа достаточно усвоить несложный алгоритм действий.

Первоначальный розжиг дров традиционным способом.

Через 15-20 минут котел сможет выйти на номинальную мощность.

После выхода котла в рабочий режим догружают в топливную шахту остальные дрова и переходят в пиролизный режим работы.

Правильно подобранные и уложенные дрова – гарантия того, что котел будет работать длительное время, обеспечивая ваш дом теплом.

Что касается непосредственно самого топлива, то здесь многое зависит от фантазии и финансовых возможностей владельца дома. Однако, несмотря на то, что отопительные приборы шахтного типа всеядны, КПД котла напрямую зависит, чем вы топите котел.

В топку котла идут топливные брикеты, отходы деревообработки, пеллеты. Брикеты и пеллеты считаются элитным видом топлива, однако их цена намного превышает стоимость обычных дров. Тем более, если брать во внимание неприхотливость шахтного котельного оборудования в плане топливного ресурса. Дрова являются основным топливным материалом для шахтных котлов. Во время эксплуатации, необходимо хотя бы половину закладки делать из дров.

На заметку: лучше для топки котла использовать дрова твердых пород древесины. Сосновые и еловые поленья обладают высоким содержанием смол, что может привести к образованию и скоплению на стенках камеры сгорания дегтя.

Способ укладки дров в шахтный котел

Разобравшись с принципом действия нагревательных приборов шахтного типа, с требованиями, предъявляемыми к топливу, нужно обратить внимание на способах закладки.

Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере. Причина такого явления — неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз.

Несоблюдение рекомендаций по укладке дров в данном случае чревато внезапному прерыванию основного процесса – горению топлива. Перед началом эксплуатации шахтных агрегатов следует придерживаться следующих рекомендаций:

поленья, предназначенные для закладки, должны быть меньших размеров, на несколько сантиметров меньше значений периметра топливной шахты;

дрова всегда необходимо укладывать поперек шахты, а ни в коем случае вдоль нее;

на самый низ укладываются самые сухие поленья, тогда как вверху можно расположить сырые дрова.

Нехитрые советы помогут вам добиться нормальной работы вашего котла. Одной загрузки дров, если соблюдены все правила закладки, должно хватить на 12 часов. Котел все это время будет работать самостоятельно, не требуя вашего участия.

Заключение

Шахтные котлы на твердом топливе из всего модельного ряда твердотопливных нагревательных приборов являются самыми удобными, самыми эффективными и самыми неприхотливыми в эксплуатации. Для каждого из нас, кто имеет свою дачу или загородный дом, такой вид отопительной техники будет лучшим инженерно-техническим решением.

Потребителя подкупает в плане выбора нагревательного оборудования относительно доступная цена шахтных котлов, минимум сложных устройств и механизмов в их конструкции.

Для той категории потребителей, которые хотят получить автономное домашнее отопление, твердотопливные котлы длительного горения шахтного типа обеспечат массу свободного времени, высокий уровень комфорта в доме.

</ul>

</ol>

</ul>Данный котел отличается от аналогов тем, что его работа не зависит от качества топлива. Соответственно, чем лучше дрова, тем быстрее система будет нагреваться и дольше хранить тепло. Шахтные котлы длительного горения могут отапливать помещение минимум до 8 часов без подкладки дров. В качестве топлива можно использовать дерево с влажностью до 50%, при этом котел не теряет свои тепловые качества. Температура в помещении получается ровная, без резких перепадов. Купить в магазине такой котел не просто, он очень дорогой.

Устройство шахтного котла

Работает шахтный котел по принципу нижнего горения. Главная особенность устройства в том, что шахта находится вертикально, а это не обычно, для аналогов котлов длительного горения. Принцип работы:

Топливо кладут в топочную шахту и поджигают снизу котла в специальном месте. Дверцы шахты плотно закрывают.
Устанавливается необходимая температура, и включаются вентиляторы. Не переставая, дует воздух, благодаря чему верхний слой дров не разгорается.
Нижние поленья прогорают, и верхний слой по инерции сползает вниз. В это время вентиляторы перестают гонять воздух.
У котла поднимается высокая температура, и воздух рядом с ним становится сухой, благодаря этому дрова можно высушить перед использованием.

У каждого вида котла имеется свое название, в большинстве случаев по фамилии создателя. Можете, посмотрите фото шахтных котлов и их названия в интернете. Если котел правильно топить, соблюдая инструкцию и использовать качественное топливо, то он будет работать максимально эффективно.

Рекомендуемое время использования без подкладки 7-9 часов.
При правильном использовании системы, дым не будет попадать в помещение.
Хорошая и отличная теплоотдача.

Для работы котла в фазе газогенерации необходимо:

Разжигать топливо в котле в обычном режиме.
Чтобы котел нагрелся и начал выполнять свои функции необходимо выждать около 20 минут.
Перевести устройство в нужный режим.

Шахтные котлы длительного горения не прихотливы к качеству дров. Но для наилучшей работы рекомендуется использовать по максимуму сухие поленья.

Кроме основного вида топлива, для работы котла можно применять:

Прессованные брикеты из опилок.
Паллеты.
Опилки и щепки.
Деревянные отходы.

Для наилучшей теплоотдачи системы, хотя бы 45% всего топлива в закладке должны составлять сухие поленья. В инструкции к котлу говориться, что лучше использовать древесину твердых пород. Запрещается топить систему деревом со смолой, это уменьшит срок службы котла. Теплоотдача шахтного котла еще зависит от принципа закладки дров. Дрова верхнего слоя должны опускаться вниз и там начинать гореть. Но если не правильно их положить, они зависнут в воздухе, зацепившись за стенки, в результате горение прекратиться. Для предотвращения остановки горения нужно:

Класть поленья в топочную камеру не плотно к стенкам, объем топки должен быть занят топливом на 95%.
Располагаться дрова должны поперек.
Снизу лучше класть более сухие поленья.

Плюсы и минусы шахтного котла

Для работы котла можно применять влажные дрова на 50%.
Большой выбор котлов разного производства
Можно применять в домах, дачах, в промышленных помещениях.
Экономия электроэнергии.
Одной закладки дров в экономном режиме хватит до 20 часов.
За шахтным котлом не сложно ухаживать и чистить.
От котла нет дыма в помещении.

Минус — высокая стоимость.

Шахтной котел своими руками

Существует множество чертежей шахтного котла, чтобы сделать его своими руками. Сделать систему такого качества, как у производителя нельзя, но хороший аналог для дома возможно. Составляющие котла для самостоятельной сборки:

Топка. Она занимает половину всей системы. Высота топки должна быть в 2 раза больше ширины.
Шахта для загрузки топлива, располагается с боку или сверху.
Зольная камера, располагается под шахтой.
Колосник, делит зольную и шахтную часть.
Камеры для обмена теплом.
Дымоход.
Заслонки.
Дверцы.

Для приобретения всех материалов и элементов для отопительной системы, нужно рассчитать их необходимое количество.

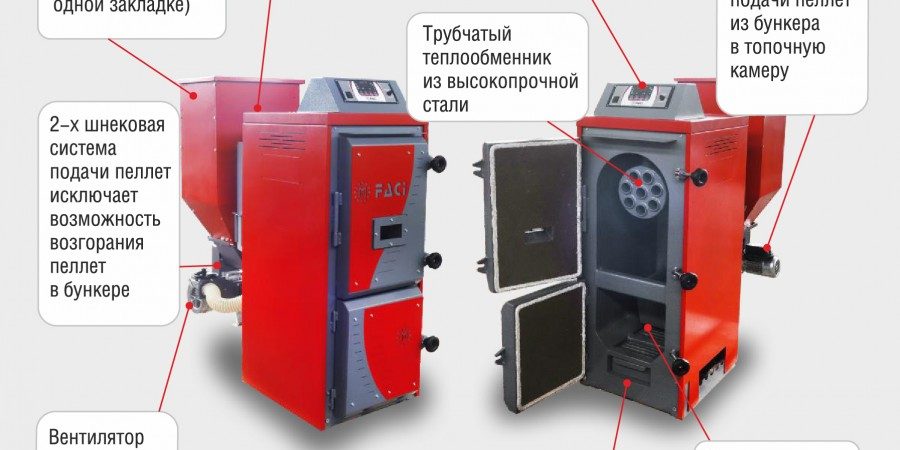

Фото шахтного котла

Для водяного отопления частного дома разработано много конструкций отопительных приборов. Своей эффективностью и непритязательностью в обслуживании выделяются шахтные котлы. Их стоимость довольно высокая, поэтому многие умельцы повторяют в домашних условиях заводские модели или изготовляют по собственному проекту.

1 Шахтный котел – конструкция и принцип действия</h2>

Шахтный котел длительного горения отличается от других продолжительностью горения и особенностями устройства. Часто подбрасывать топливо не требуется, он имеет топливную камеру большого объема, горение медленное. Разработано два вида шахтных котлов: с обычным горением и пиролизный. Каждый имеет сходное устройство из двух камер: в одной сжигается топливо, во второй устроен теплообменник.

Шахтный котел с обычным сгоранием более простой по устройству. Половину всего объема занимает топка высотой почти на весь агрегат, но небольшой ширины и глубины. Сбоку или сверху находится люк для загрузки топлива. Топочное отделение при взгляде сверху внутрь напоминает шахту, отсюда такое название. Под топочной камерой находится зольник, отделенный от нее колосником. Через зольниковую дверку открывается доступ не только к нему, но и к топке. Шибером, расположенным под дверкой, регулируется поступление воздуха.

Шахтный котел не требует особого контроля за счет своей длительности горения

Вторая важная часть – камера с теплообменником, наполненным водой или, если котел не используется для водяного отопления, жаротрубный. Газы поступают в нее из топливника через отверстие и выходят через дымоход, попутно нагревая теплообменник. Из него вода по трубам поступает в систему или горячий воздух прогревает помещение.

Пиролизный котел шахтного типа имеет схожую конструкцию, но изготавливается с некоторыми дополнительными элементами:

1. Камерами, в которых сгорает и догорает угарный газ. Располагаются снизу теплообменного пространства, стенки обложены шамотным кирпичом.
2. Несколько труб с большим количеством маленьких дырочек. Через них подается воздух для камер сгорания и догорания.
3. Вверху у стенки расположены задвижки для разделения двух камер.

Принцип действия пиролизного котла несколько другой. При топке ограничивают поступление воздуха, медленное горение вызывает образование большого количества газов, которые поступают в дополнительные камеры и сгорают. В котлах сжигают любое твердое топливо: уголь, дрова, пеллеты. Одной закладки угля хватает для пяти суток, дров – не более тридцати часов. За счет полного сгорания такие котлы обладают высоким КПД – до 90%.
