СЭТ-4ТМ.03 Цены. Технические характеристики.

Электросчётчик СЭТ-4ТМ – многотарифное устройство, позволяющее учитывать потреблённые объёмы активной и реактивной электроэнергии при подключении в цепи с 3-мя или 4-мя проводами.

Прибор предназначается для использования в зданиях различного характера – от индивидуальных домов и квартир до промышленных мастерских и общественных помещений.

Конструкция энергомера позволяет подключать его к внешним устройствам, обеспечивается надёжная защита от постороннего воздействия. При определении показателей учитываются нетарифицированные потери, значения показателей суммируются по модулю, вне зависимости от направления электротока.

Технические характеристики

Наименование единицы	Значение
Номинальное напряжение, В	3x(57,7-115)/(100-200), 3х(120-230)/(208-400)
Диапазон рабочих напряжений счетчиков, В	от 0,8Uном до 1,15Uном
1(2) или 5(10)
Стартовый ток (чувствительность), мА	1 или 5 (0,001Iном)
Номинальная частота, Гц	50
Диапазон рабочих частот, Гц	от 47,5 до 52,5
0,1
Количество индицируемых разрядов индикатора	8
Защита информации
Самодиагностика	циклическая или непрерывная
Диапазон рабочих температур, °С	от -40 до +60
Межповерочный интервал, лет	12
Средняя наработка до отказа, часов	140000
Средний срок службы, лет	30
Масса, кг	1,6

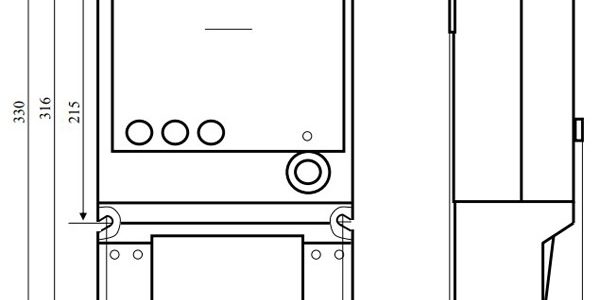

Габаритные размеры, мм	330х170х80,2

Срок службы прибора

Продолжительность работы прибора, согласно расчётам изготовителя, составляет 30 лет при общем количестве часов наработки – 140000. Гарантия распространяется на начальные 60 месяцев. Если за указанный период произойдёт выход из строя электросчётчика, обусловленный заводским браком, потребитель вправе сдать продукцию на бесплатный ремонт или потребовать замены в случае невозможности восстановления.

Межповерочный интервал

Величина межповерочного интервала устройства определяется законодательными нормами государства, где используется счётчик. В России энергомер необходимо поверять не реже одного раза в 12 лет, с соответствующей отметкой в паспорте. Изначально поверка устройства производится на заводе после выпуска, до передачи в эксплуатацию.

Рекомендуем: Счётчик Энергомера СЕ101 — обзор и преимущества устройства

Стоимость счётчика

Цены на данную модель отмечаются в границах от 22-х до 28-ми тысяч, в зависимости от модификации и расценок продавца. Если приобретать путём заказа по интернету, даже с учётом расходов на доставку, получится немного дешевле.

Преимущества прибора

Энергомер отличают следующие плюсы:

большие функциональные возможности;
длительный срок работы;
компактные размеры;
надёжная защита от фальсификации данных;
возможность подключения внешних устройств;
высокая точность учёта показаний;
функция настройки параметров;
учёт значений по 8-ми расценкам;
удобство в эксплуатации;
фиксация основных событий в журнале.

При разработке конструкции учтены требования российских и международных технических стандартов, определяющих качественные критерии подобных изделий.

Пломбирование счётчика и крепление крышки зажимов

Как снять показания

Учтённые показатели выводятся на жидкокристаллический экран. Для переключения разделов имеется 3 кнопки, определяющие, какие данные указываются в текущий момент. Также вид информации зависит от длительности нажатия – если она превышает секунду, выводятся вспомогательные сведения.

Чтобы записать значение потреблённой за месяц энергии, выписываются величины по каждой из расценок в начале и конце периода, подсчитывается разница, умножается на тариф и складывается. Детальнее о возможностях отображения данных указано в руководстве по эксплуатации устройства.

Резервное питание

Примерно половина модификаций содержит встроенный элемент питания, позволяющий снимать показания прибора при отключении электроэнергии или дополнительно подключить внешнее устройство.

При использовании встроенной батареи, её энергия не суммируется к учёту потреблённых показателей.

Разновидности данного счётчика

Производитель выпускает данную модель в 32-х исполнениях, характеризующихся отдельными отличиями. Далее – детальнее об особенностях различных модификаций.

03М; 03М.01; 02М.02; 02М.03; 03М.04; 03М.05; 02М.06; 02М.07

Указанные модификации отличаются одинаковыми показателями по напряжению (57,7 В – пофазное) и электротоку (5 А – рабочий и 10 А – предельный). Встроенная автономная батарея присутствует у первых 4-х из перечисленных. Число 2 в маркировке указывает на наличие одного интерфейса, 3 – 2-х. Между собой исполнения также различаются величиной погрешности измерения.

03М.08; 03М.09; 02М.10; 02М.11; 03М.12; 03М.13; 02М.14; 02М.15

Токовые характеристики немного меньшие – 1 А для рабочего и 2 – предельного. Показатели по напряжению идентичны моделям в первом подзаголовке. Остальные особенности отличаются аналогично порядку, приведённому выше.

03М.24; 03М.25; 02М.26; 02М.27; 03М.28; 03М.29; 02М.30; 02М.31

Показатели электротока – как у приведённых выше модификаций, по напряжению – идентично второму подзаголовку. Относительно величины погрешности и комплектации встроенным питанием – аналогично сказанному ранее.

Установка счётчика

Монтаж устройства выполняется с использованием ДИН-рейки. Предусмотрены различные способы подключения.

Обозначение контактов на приборе СЭТ-4ТМ

Указанная модель – прекрасная замена устаревшему счётчику, позволяющая, кроме учёта множественных показателей, выполнять некоторые вспомогательные функции.

В конце технического паспорта счётчика можно посмотреть ошибки которые могут появиться на индикаторе счётчика.

Технический паспорт счётчика СЭТ-4ТМ

СЭТ-4ТМ.03 счетчик электрической энергии снятый с серийного производства. В настоящее время выпускается под маркой СЭТ-4ТМ.03М

—> СЭТ-4ТМ.03М

Поможем подобрать замену старой модели (831) 410-80-85 Звони!

(счетчик электрической энергии трехфазный многофункциональный)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СЭТ-4ТМ.03

Счетчики СЭТ-4ТМ.03 предназначены для многотарифного коммерческого или технического учета активной и реактивной электроэнергии прямого и обратного направления и четырехквадрантной реактивной электроэнергии в трех- и четырехпроводных сетях переменного тока.

Счетчики электроэнергии СЭТ-4ТМ.03 могут применяться на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики электроэнергии СЭТ-4ТМ.03 имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания.

Электросчетчики СЭТ-4ТМ.03 могут эксплуатироваться автономно или в составе автоматизированных систем:

контроля и учета электроэнергии (АСКУЭ);
диспетчерского управления (АСДУ).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ СЭТ-4ТМ.03

Электросчетчики СЭТ-4ТМ.03 соответствуют ГОСТ 30206-94, ГОСТ 26035-83, ИЛГШ.411152.124 ТУ

Сертификат соответствия электросчетчика СЭТ-4ТМ.03 № РОСС RU.АЯ74.В07628

Сертификат электросчетчика СЭТ-4ТМ.03 об утверждении типа средства измерения RU.C.34.011.A №18597

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03

Цифровая обработка сигналов.
Резервный блок питания от источника переменного тока напряжением 220 В.
Три независимых равноприоритетных интерфейса связи: два интерфейса RS-485 и оптопорт.
Четыре гальванически развязанных конфигурируемых импульсных выхода.
Энергонезависимая память.
Встроенные часы реального времени.
ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
Возможность трансформаторного включения по току и трансформаторного или непосредственного включения по напряжению.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03

Счетчики СЭТ-4ТМ.03 ведут высокоточный многотарифный учет активной и реактивной электроэнергии прямого и обратного направления и четырехквадрантной реактивной электроэнергии в восьми тарифных зонах, по восьми типам дней в двенадцати сезонах:

всего от сброса показаний;
за текущий и предыдущий год;
на начало текущего и предыдущего года;
за текущий и каждый из 11 предыдущих месяцев;
на начало текущего и каждого из 11 предыдущих месяцев;
за текущие и предыдущие сутки;
на начало текущих и предыдущих суток;
за каждые предыдущие календарные сутки глубиной до 30 дней;
на начало каждых предыдущих календарных суток глубиной до 30 дней.

Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор электросчетчика использует расписание праздничных дней и список перенесенных дней.

Счетчики электроэнергии СЭТ-4ТМ.03 формируют два независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения каждого массива профиля мощности при времени интегрирования 30 минут составляет 3,7 месяца.

Счетчики электроэнергии СЭТ-4ТМ.03 могут использоваться как регистраторы утренних и вечерних максимумов мощности с использованием двенадцати сезонного расписания.

Счетчики электроэнергии СЭТ-4ТМ.03 измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители:

активной, реактивной и полной мощности;
фазных и межфазных напряжений, напряжения прямой последовательности;
тока;
коэффициента мощности;
частоты сети;
коэффициентов искажения синусоидальности кривой токов;
коэффициентов несимметрии тока по нулевой и обратной последовательностям;
коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
коэффициентов несимметрии напряжения по нулевой и обратной последовательностям

Счетчики электроэнергии СЭТ-4ТМ.03 могут использоваться как измерители показателей качества электричества согласно ГОСТ 13109-97 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Счетчики позволяют формировать сигналы индикации превышения программируемого порога мощности на четырех конфигурируемых испытательных выходах.

Электросчетчики СЭТ-4ТМ.03 ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.

Счетчики электроэнергии СЭТ-4ТМ.03 обеспечивают возможность программирования, перепрограммирования, управления и считывания множества параметров и данных через интерфейсы связи RS-485 или оптический порт (перечень параметров и данных в описании типа).

Счетчики электроэнергии СЭТ-4ТМ.03 имеют индикатор для отображения данных учета и измерений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03

Наименование величины	Значение
Номинальное напряжение, В	3×57,7/100, 3x(120-230)/(208-400)
Номинальная (максимальная) сила тока, А	от 1 до 5 (10)
Ток чувствительности, мА	1
Номинальное значение частоты сети, Гц	50
Рабочий диапазон частоты сети, Гц	от 47,5 до 52,5
Класс точности при измерении в прямоми обратном направлении:
активной электроэнергии	0,2S или 0,5S
реактивной электроэнергии	0,5 или 1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА)
Uном 57,7 В	0,8 (1,5)
Uном (120-230) В	1,3 (3,0)
Полная мощность, потребляемая каждой последовательной цепью, не более, ВА	0,1
Число индицируемых разрядов жидкокристаллического индикатора	8
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше	±0,5 c/сутки
Изменение точности хода в диапазоне рабочих температур, c/°С /сутки:
во включенном состоянии в диапазоне температур от минус 40 до плюс 60°С, менее	±0,1
в выключенном состоянии в диапазоне температур от минус 10 до плюс 60 °С, менее	±0,15
в выключенном состоянии в диапазоне температур от минус 40 до минус 10 °С, менее	±0,22
Передаточное число, имп/(кВт.ч), имп/(квар.ч):
в основном режиме (А)
в поверочном режиме (В)
в поверочном режиме (С)
Скорость обмена информацией, бит/с:
по оптическому порту	9600;
по интерфейсам RS-485	38400, 19200, 9600, 4800, 2400, 1200, 600
Защита информации	два уровня доступа, аппаратная защита памяти метрологических коэффициентов
Самодиагностика	Циклическая, непрерывная
Рабочие условия эксплуатации электросчетчика:
температура окружающего воздуха, °С	от -40 до +60
относительная влажность, %	90 % при 30 °С;
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Средняя наработка счетчика электроэнергии до отказа, ч	90000
Средний срок службы, лет	30
Межповерочный интервал, лет	10
Масса электросчетчика, кг	1,75
Габаритные размеры счетчика элетроэнергии, мм	330х170х80,2

ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭТ-4ТМ.03

Условное обозначение электросчетчика	Номинальное напряжение, В	Класс точности при измерении активной/реактивной энергии	Количество интерфейсов RS-485	Наличие резервного блока питания	Вариант исполнения ИЛГШ
СЭТ-4ТМ.03	57,7/100	0,2 S/0,5	2	есть	411152.124
СЭТ-4ТМ.03.01	0,5 S/1,0	2	есть	-01
СЭТ-4ТМ.03.02	0,2 S/0,5	1	есть	-02
СЭТ-4ТМ.03.03	0,5 S/1,0	1	есть	-03
СЭТ-4ТМ.03.04	0,5 S/1,0	2	нет	-04
СЭТ-4ТМ.03.05	0,5 S/1,0	2	нет	-05
СЭТ-4ТМ.03.06	0,2 S/0,5	1	нет	-06
СЭТ-4ТМ.03.07	0,5 S/1,0	1	нет	-07
СЭТ-4ТМ.03.08	3x(120-230)/(208-400)	0,2 S/0,5	2	есть	-08
СЭТ-4ТМ.03.09	0,5 S/1,0	2	есть	-09
СЭТ-4ТМ.03.10	0,2 S/0,5	1	есть	-10
СЭТ-4ТМ.03.11	0,5 S/1,0	1	есть	-11
СЭТ-4ТМ.03.12	0,5 S/1,0	2	нет	-12
СЭТ-4ТМ.03.13	0,5 S/1,0	2	нет	-13
СЭТ-4ТМ.03.14	0,2 S/0,5	1	нет	-14
СЭТ-4ТМ.03.15	0,5 S/1,0	1	нет	-15

СЭТ-4ТМ.03М.29

Технические характеристики:

Наименование величины	Значение
Номинальное (максимальное) значение тока, А	1(2) или 5(10)
Ток чувствительности, мА	0,001Iном
Номинальное значение измеряемого напряжения, В	3x(57,7-115)/(100-200) или 3х(120-230)/(208-400)
Рабочий диапазон измеряемых напряжений, В	от 0,8Uном до 1,15Uном
Номинальное значение напряжения резервного питания, В	230 (постоянного или переменного тока)
Рабочий диапазон напряжений резервного питания, В	от 100 до 265 (постоянного или переменного тока)
Номинальная частота сети, Гц	50
Рабочий диапазон частот сети, Гц	от 47,5 до 52,5
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии	0,2 S или 0,5 S
реактивной электроэнергии	0,5 или 1,0
Пределы допускаемой основной погрешности измерения, %:
±0,4 % в диапазоне от 0,8Uном до 1,15Uном
тока	±0,4% при Iном≤I≤Iмакс при 0,01Iном≤I≤Iном
частоты	±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь в линии и трансформаторе
мощности реактивных потерь в линии и трансформаторе
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки	±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА)
Uном =3x(57,7-115)/(100-200)В	1,0 (1,5)
Uном =3x(120-230)/(208-400)В	1,5 (2,5)
Полная мощность, потребляемая каждой последовательной цепью, не более, В·А	0,1
Число индицируемых разрядов жидкокристаллического индикатора	8
Скорость обмена информацией, бит/с:
по оптическому порту	9600
по интерфейсам RS-485	38400, 19200, 9600, 4800, 2400, 1200, 600
Диапазон значений постоянной электросчетчика имп/(кВт·ч), имп/(квар·ч)	от 1250 до 800000
Сохранность данных при прерываниях питания, лет:
информации	более 40
внутренних часов	не менее 10 (питание от литиевой батареи)
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от -40 до +60
относительная влажность, %	90 % при 30 °С
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	12
Гарантийный срок эксплуатации, месяцев	36
Средняя наработка счетчика электроэнергии на отказ, час	140000
Средний срок службы, лет	30
Масса счетчика электроэнергии, кг	1,6
Габаритные размеры электросчетчика, мм	330х170х80,2

Назначение электросчетчика

Предназначен для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Может применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Предназначен для работы в трех- и четырехпроводных сетях переменного тока с напряжением 3×(57,7-115)/(100-200) В или 3×(120-230)/(208-400) В, частотой (50±2,5) Гц, номинальным (максимальным) током 1(2) или 5(10) А при трансформаторном подключении по току и трансформаторном или непосредственном подключении по напряжению.

Имеет два интерфейса связи и предназначен для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Имеет несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Может конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

Нормативно правовое обеспечение

Технические особенности

Цифровая обработка сигналов.
Расширенный диапазон по напряжению 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.
Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
Независимые равноприоритетные каналы связи: один RS-485 и оптический интерфейс.
ModBus-подобный, протокол обмена с возможностью расширенной адресации.
Четыре конфигурируемых изолированных испытательных выхода.
Два конфигурируемых цифровых входа.
Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).

Функциональные возможности

Ведение архивов тарифицированной учтенной электроэнергии и не тарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и 4-х квадрантной реактивной – восемь каналов):

всего от сброса (нарастающий итог);
за текущие и предыдущие календарные сутки;
на начало текущих и предыдущих календарных суток;
за каждые предыдущие календарные сутки глубиной до 30 дней;
на начало каждых предыдущих календарных суток глубиной до 30 дней.
за текущий месяц и двенадцать предыдущих календарных месяцев;
на начало текущего месяца и двенадцати предыдущих календарных месяцев;
за текущий и предыдущий календарный год;
на начало текущего и предыдущего календарного года.

Тарификатор:

восемь тарифов (Т1-Т8),
восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
двенадцать сезонов (на каждый месяц года),
дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
используется расписание праздничных дней и список перенесенных дней.

Ведение трех независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

время интегрирования от 1 до 60 минут (без учета потерь);
время интегрирования от 1 до 30 минут (с учетом потерь);
глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

интервальных максимумов (в интервале времени между сбросами);
месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение параметров электрической сети и вспомогательных параметров по каждой фазе и сумме фаз:

активной, реактивной и полной мощности;
активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
коэффициента мощности;
частоты сети;
фазных, межфазных напряжений и напряжения прямой последовательности;
коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
тока;
коэффициентов искажения синусоидальности кривой токов;
коэффициентов несимметрии тока по нулевой и обратной последовательностям;
текущего времени, даты и температуры.

Измерение параметров качества электроэнергии:

установившееся отклонение фазных, межфазных напряжений, напряжения прямой последовательности и частоты сети с нормированными метрологическими характеристиками в соответствии с требованиями ГОСТ 13109-97;
коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений, коэффициентов несимметрии напряжения по нулевой и обратной последовательностям с не нормированными метрологическими характеристиками.
автоматический контроль и регистрация выхода параметров сети за установленные пределы.

Имеет четыре независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, и четырехквадрантной реактивной, в том числе и с учетом потерь);
сигнала превышения установленного порога мощности;
сигнала телеуправления;
сигнала контроля точности хода часов.

Имеет два цифровых входа, каждый из которых может конфигурироваться:

как вход для управления режимами телеметрии (А или В, только вход 1) от внешнего напряжения;
как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии);
как вход телесигнализации с ведением журнала измененного состояния входа.

Ведет журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.

Позволяет производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи RS-485 и оптический порт.

Техническая документация

Руководство по эксплуатации (2,3 Мб.)Описание типа средств измерений (1 Мб.)Методика поверки (600 кб.)Сертификат соответсвия (1,5 Мб.)Сертификат об утверждении типа (637 кб.) Сертификат о признании утверждениия типа средств измерений (Казахстан) (704 кб.) Сертификат об утверждении типа средств измерений СЭТ-4ТМ.02.2М (Беларусь) (549 кб.) Сертификат об утверждении типа средств измерений СЭТ-4ТМ.02.2М (Туркменистан) (1,1 Мб.)

Счетчик СЭТ-4ТМ.03 модернизирован в 2008 году. На данный момент производится под маркой СЭТ-4ТМ.03М.

Назначение электросчетчика

контроля и учета электроэнергии (АСКУЭ);
диспетчерского управления (АСДУ).

Нормативно правовое обеспечение:

Технические особенности электросчетчика:

Цифровая обработка сигналов.
Резервный блок питания от источника переменного тока напряжением 220 В.
Три независимых равноприоритетных интерфейса связи: два интерфейса RS-485 и оптопорт.
Четыре гальванически развязанных конфигурируемых импульсных выхода.
Энергонезависимая память.
Встроенные часы реального времени.
ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
Возможность трансформаторного включения по току и трансформаторного или непосредственного включения по напряжению.

Функциональные возможности электросчетчика:

Ведет высокоточный многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии в восьми тарифных зонах, по восьми типам дней в двенадцати сезонах:

всего от сброса показаний;
за текущий и предыдущий год;
на начало текущего и предыдущего года;
за текущий и каждый из 11 предыдущих месяцев;
на начало текущего и каждого из 11 предыдущих месяцев;
за текущие и предыдущие сутки;
на начало текущих и предыдущих суток;
за каждые предыдущие календарные сутки глубиной до 30 дней;
на начало каждых предыдущих календарных суток глубиной до 30 дней.

активной, реактивной и полной мощности;
фазных и межфазных напряжений, напряжения прямой последовательности;
тока;
коэффициента мощности;
частоты сети;
коэффициентов искажения синусоидальности кривой токов;
коэффициентов несимметрии тока по нулевой и обратной последовательностям;
коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
коэффициентов несимметрии напряжения по нулевой и обратной последовательностям

Технические характеристики:

Наименование величины	Значение
Номинальное напряжение, В	3×57,7/100, 3x(120-230)/(208-400)
Номинальная (максимальная) сила тока, А	от 1 до 5 (10)
Ток чувствительности, мА	1
Номинальное значение частоты сети, Гц	50
Рабочий диапазон частоты сети, Гц	от 47,5 до 52,5
Класс точности при измерении в прямоми обратном направлении:
активной энергии	0,2S или 0,5S
реактивной энергии	0,5 или 1
Пределы допускаемой основной погрешности измерения, %:
±0,4 % в диапазоне от 0,8Uном до 1,15U ном
тока
частоты	±0,05 в диапазоне от 47,5 до 52,5 Гц
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (ВА)
Uном 57,7 В	0,8 (1,5)
Uном (120-230) В	1,3 (3,0)
0,1
Число индицируемых разрядов жидкокристаллического индикатора	8
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше	±0,5 c/сутки
Изменение точности хода в диапазоне рабочих температур, c/°С /сутки:
±0,1
в выключенном состоянии в диапазоне температур от минус 10 до плюс 60 °С, менее	±0,15
в выключенном состоянии в диапазоне температур от минус 40 до минус 10 °С, менее	±0,22
Передаточное число, имп/(кВт.ч), имп/(квар.ч):
в основном режиме (А)
в поверочном режиме (В)
в поверочном режиме (С)
Скорость обмена информацией, бит/с:
по оптическому порту	9600;
по интерфейсам RS-485	38400, 19200, 9600, 4800, 2400, 1200, 600
Защита информации	два уровня доступа, аппаратная защита памяти метрологических коэффициентов
Самодиагностика	Циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от -40 до +60
относительная влажность, %	90 % при 30 °С;
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Средняя наработка до отказа, ч	90000
Средний срок службы, лет	30
Межповерочный интервал, лет	10
Масса, кг	1,75
Габаритные размеры, мм	330х170х80,2

Варианты исполнения

Условное обозначение счетчика	Номинальное напряжение, В	Класс точности при измерении активной/реактивной энергии	Количество интерфейсов	Наличие резервного блока питания	Вариант исполнения
СЭТ-4ТМ.03	57,7/100	0,2 / 0,5	2	есть	ИЛГШ.411152.124
СЭТ-4ТМ.03.01	57,7/100	0,5 / 1,0	2	есть	-1
СЭТ-4ТМ.03.02	57,7/100	0,2 / 0,5	1	есть	-2
СЭТ-4ТМ.03.03	57,7/100	0,5 / 1,0	1	есть	-3
СЭТ-4ТМ.03.04	57,7/100	0,2 / 0,5	2	нет	-4
СЭТ-4ТМ.03.05	57,7/100	0,5 / 1,0	2	нет	-5
СЭТ-4ТМ.03.06	57,7/100	0,2 / 0,5	1	нет	-6
СЭТ-4ТМ.03.07	57,7/100	0,5 / 1,0	1	нет	-7
СЭТ-4ТМ.03.08	(120-230)/(208-400)	0,2 / 0,5	2	есть	-8
СЭТ-4ТМ.03.09	(120-230)/(208-400)	0,5 / 1,0	2	есть	-9
СЭТ-4ТМ.03.10	(120-230)/(208-400)	0,2 / 0,5	1	есть	-10
СЭТ-4ТМ.03.11	(120-230)/(208-400)	0,5 / 1,0	1	есть	-11
СЭТ-4ТМ.03.12	(120-230)/(208-400)	0,2 / 0,5	2	нет	-12
СЭТ-4ТМ.03.13	(120-230)/(208-400)	0,5 / 1,0	2	нет	-13
СЭТ-4ТМ.03.14	(120-230)/(208-400)	0,2 / 0,5	1	нет	-14
СЭТ-4ТМ.03.15	(120-230)/(208-400)	0,5 / 1,0	1	нет	-15

Межповерочный интервал — это интервал времени, через который Вам нужно будет осуществить поверку счетчика, так как без своевременной поверки прибор считается нерабочим, а его показания не принимаются для расчета.

Межповерочный интервал (МПИ) электросчетчика — это отрезок времени, в течение которого, в соответствии с заключением метрологов, изделие должно функционировать правильно, корректно фиксируя потребленный ресурс.

Сроки поверки электрических счетчиков

Счетчик предназначен для учета активной электроэнергии в трехфазных сетях переменного тока частотой 50 Гц.

О том, как сделать перерасчет по оплате за коммунальные услуги по 354 Постановлению, вы можете узнать из нашей статьи.

Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Любой потребитель электроэнергии, независимо от его ведомственной принадлежности, должен самостоятельно оплачивать текущий расход энергоресурса, определяемый по установленному на объекте счётчику. Точность учёта энергоносителя зависит от состояния счётного механизма, встроенного в этот прибор, который должен регулярно проверяться на соответствие требованиям ГОСТ (образец счётчика на рисунке ниже).

В комплект поставки счетчика СЭТАМ входит счетчик электрической энергии (одно из конструктивных исполнений), потребительская коробка и паспорт.

Не следует отождествлять МПИ счетчика электроэнергии со сроком его эксплуатации. Несколько межповерочных периодов электросчетчиков составляют их предельный ресурс. Это количество лет, на протяжении которых производитель гарантирует безотказную работу устройства. Дата изготовления указывается на корпусе изделия. От нее начинается отсчет срока эксплуатации, если иное не указано в инструкции.

Платим ежемесячно за 250- 350 кВт , смысла нет влезать в электросчётчик. Пломбы энергетической компанией ставяться для того, чтобы не было несанкционированного вмешательства в прибор учёта.

Межповерочный интервал для каждой конкретной модели определяется заводом-изготовителем и в общем случае не должен превышать 25-ти лет.

Производство ячеек КСО-298 с вакуумным выключателем для управления высоковольтным двигателем 6кВ в Санкт-Петербурге.

Каждый владелец приборов учета электрической энергии обязан проводить их поверку. Периодичность проведения поверки устанавливается изготовителем счетчика, а узнать о ее сроках можно в техническом паспорте, который прилагается к данному прибору.

Энегосбытовая не принимает. причина отказа -старый. Надо поверять. где они взяли срок просроченного хранения. Может кто с этим сталкивался???

Для трехфазных приборов учета электрической энергии срок нахождения в торговой сети не должен превышать 1 года с момента его выпуска, а для однофазных — 2 года.

Счетчик электроэнергии СЭТ 1-1-1-Ш

В прилагаемом к этому прибору документе (паспорте) также должны иметься указания о сроках предстоящей в будущем проверки, предполагающие обязательный контроль со стороны их владельца. Необходимость в регулярном освидетельствовании работоспособности электрических счетчиков объясняется следующими причинами:

Они предназначаются для длительной эксплуатации, продолжительность которой зависит от гарантийных обязательств завода-изготовителя;
Несмотря на не очень большие нагрузки, этот прибор со временем изнашивается, что, в конечном счёте, влияет на точность снятия электрических показаний;
Отсутствие отметки в паспорте может привести к штрафным санкциям, накладываемым непосредственно на его владельца.

Это устройство, предназначенное для измерения потребляемой собственниками жилых, промышленных, заводских, офисных помещений электроэнергии переменного или постоянного тока. После проведения учеными из разных уголков мира множества экспериментов первый электросчетчик для переменного тока был введен в массовую эксплуатацию в 1888 году.

В зависимости от типа оборудования временной промежуток для диагностики энергомеров будет отличаться. Важно соблюдать межповерочный интервал электросчетчика и учитывать не только разновидность, но и тип устройства — механический либо электронный.

Индукционный, он же электромеханический, прибор учитывает активную энергию переменного тока. Устройство электросчетчика представляет собой катушку тока и катушку напряжения, магнитное поле между которыми приводит в движение дисковый элемент. Чем выше в сети сила тока и напряжение, тем быстрее вращается пластина, отсчитывая оборотами электроэнергию. Прибор бывает однофазным и трехфазным.

Поэтому требуется периодическая проверка работоспособности и качества измерения электрических счетчиков. Эту процедуру принято называть поверкой. Она производится неоднократно, поэтому стоит рассмотреть вопрос подробнее.

При поверке производится сравнение показаний счетчика с данными эталонного устройства и определение погрешности. Если она находится в допустимых пределах, счетчик признается годным к работе. Если величина погрешности превышает разрешенные границы, прибор подлежит замене.

Этапы производства электрощитов в компании ПромЭлектроСервис НКУ. Собственное производство щитовой продукции.

Счетчик A100 предназначен для учета активной энергии в однофазных цепях переменного тока в режиме одно- и многотарифности, а также для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ).

Принцип действия счетчиков основан на перемножении входных токов и напряжений, меняющихся во времени с предварительным преобразованием мощности в аналоговый сигнал и последующим преобразованием аналогового сигнала в частоту следования импульсов, суммирование которых дает количество потребляемой энергии.

Временные границы шести зон действия трех стоимостных тарифов и времена измерения двух максимумов суточного потребления предварительно устанавливается в соответствии с действующими в данной местности тарифами. Существуют разные классы электросчетчиков с точностью 2,5; 2,0; 1,0; 0,5; 0,2. Этот показатель информирует о возможно допустимой процентной погрешности в измерениях. Как правило, он прописывается на циферблате производителем.

Приобретенный в торговой сети прибор учета электрической энергии не нуждается в проведении дополнительной поверки перед тем, как вы его установите и введете в эксплуатацию.

Таким образом, если вы решите приобрести данный прибор в специализированном магазине, шансы наткнуться на его просроченный экземпляр весьма малы. Но невзирая на это, хорошо запомните эту особенность данных приборов и перед тем как устанавливать их, уточните, сколько времени прошло с момента их выпуска.

Как правильно осуществляется установка и замена прибора учета электрической энергии и его снятие для проведения поверки?

Поля реквизитов необязательны и нужны для автоматического формирования счетов. При необходимости, вы сможете их заполнить позже.

По измерительным величинам:

Однофазные. Рассчитаны на ток напряжением 220 В и частотой 50 Гц. Устанавливаются в жилых и хозяйственных помещениях, подключенных к бытовой сети.
Трехфазные. Предназначены для работы с напряжением 380 В и частотой 50 Гц. Применяются для промышленного оборудования и электрических плит, которые установлены в некоторых квартирах.

Для однофазных индукционных счетчиков межповерочный интервал составляет 16 лет. Исключение составляют приборы, в которых величина номинального тока 5 – 10 А, для электронных – от 5 до 16 лет, в зависимости от значения номинального тока.

Больше подходит для жилых помещений с низким энергопотреблением. Во многих домах до сих пор стоят старые электросчетчики такого типа. И надо сказать, что они весьма надежны — срок их службы превышает пятнадцать лет! Ввиду того, что им не было альтернативы, в стране насчитывается порядка 50 миллионов индукционных установленных устройств.

Счетчики СЭТ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Бесплатная пломбировка любого счетчика осуществляется лишь в случае первичного его освидетельствования. Все последующие (вторичные) процедуры проводятся за счёт пользователя и предусматривают определённую плату, оговоренную в законодательстве.

Из вышесказанного можно сделать вывод, что своевременное проведение процедуры МПИ может позволить значительно сократить расходы на электроэнергию, а правильно подобранный счётчик – снимать наиболее точные показания.

Для разных типов счетчиков интервал времени, допустимый для хранения на складе, отличается. Для однофазных приборов он составляет 2 года. Трехфазные приборы хранят не более года со дня изготовления. Поэтому компании, занимающиеся реализацией электросчетчиков, закупку стали производить небольшими партиями, чтобы на момент продажи прибора у него не истек срок хранения.

Документ содержит технические, метрологические характеристики, данные о погрешности измерения и другую полезную информацию.

Счетчик имеет две кнопки вывода на индикатор интересующей потребителя информации и кнопку ввода в память тарификатора текущих даты и времени суток.

Тарифность индивидуальных приборов учета электроэнергии

Электросчётчики СОЭ-52 предназначены для учёта потребления электроэнергии в двухпроводных цепях электрического тока в закрытых помещениях.

Важно! Так как у каждого счётчика имеется свой срок эксплуатации, то перед его приобретением рекомендуется ознакомиться с датой первичной поверки, проводимой на заводе. Именно от неё будет отсчитываться МПИ, а не с момента установки счётчика.

Различают однофазные и трехфазные счетчики. Первые – 220 В, 50 Гц, вторые – 380 В, 50 Гц. В высоковольтных цепях могут быть установлены трехфазные приборы с трансформатором. Современные трехфазные устройства выпускаются с поддержкой однофазного режима.
