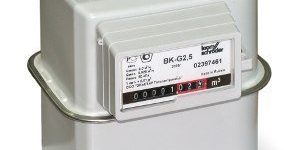

Бытовой счётчик газа ВК-G2,5T
В
Счетчики газаВ
Принцип работы счетчика основан на перемещении подвижных перегородок (диафрагм), расположенных в камерах, при поступлении газа в счетчик. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, которые связаны с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м3.В
В
В
Отличительные особенностиВ ВК-G2,5T:В
В
Компактность конструкции и современный дизайн
Наличие конструктвного исполнения как с правым, так и левым направлениями потока газа
Возможность дополнительного монтажа НЧ генератора IN-Z61 для дистанционной передачи сигнала
Блокировка отсчетного устройства от обратного хода
Высокая чувствительность и точность измерения
Низкие энергетические потери и малая потеря давления
Нечувствительность к загрязнениям
Низкий уровень шума
Высокая коррозийная стойкость применяемых материалов
Длительный срок службы и высокая надежность
1 Назначение и область примененияВ
1.1 Счётчик газа объёмный диафрагменный ВК– G предназначен для измерения количества газа, прошедшего через счётчик – природного, сжиженного, нефтяного и других сухих неагрессивных газов. Область применения счётчика – коммунальное хозяйство и другие сферы деятельности, требующие учета потребления газа. В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
Смотрите также:В В ВК-G1,6T,В В ВК-G4TВ В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
Технические характеристики бытовых газовых счетчиковВ ВК-G2,5T
В
|
В |
ВК-G2,5 |
|
Измеряемая среда |
природный газ, сжиженный газ |
|
Объем цикла, дмВі |
1,2 |
|
Максимальный расход, мВі/ч |
4 |
|
Минимальный расход, мВі/ч |
0,025 |
|
Максимальное рабочее давление,В кПа, для счетчиков с корпусом из листовой стали |
50 |
|
Предел погрешности,В %: |
|
|
отВ QminВ доВ 0,1В Qnom |
В±3 |
|
отВ 0,1В QnomВ доВ Qmax |
В±1,5 |
|
Потеря давления приВ Qmax,В Па |
/span> |
|
Диапазон рабочих температур,В В°С |
от –30 до +50 |
|
Межосевое расстояние,В мм |
110 |
|
Размер резьбы штуцеров, дюйм |
G1Вј |
|
ДУ,В мм |
32 |
|
Габаритные размеры,В мм |
195 Г— 212 Г— 155 |
|
Масса,В кг |
1,9 |
|
Межповерочный интервал, лет |
10 |
В В В В В В В В В В В В В В В В В В В В В В В Комплектность бытового счетчика газаВ ВК G2,5TВ
|
Наименование |
Кол-во. |
|
Счётчик газа |
1 |
|
Предохранительные крышки |
2 |
|
Паспорт |
1 |
|
Упаковка |
1 |
|
Комплект монтажный* |
1 |
*по заказу потребителяВ
В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В Устройство и принцип работыВ ВК-G2,5TВ В 4.1 Принцип работы счётчика основан на перемещении подвижных перегородок (диафрагм) камер при поступлении газа в В счётчик. Впуск и выпуск газа, расход которого необходимо измерить, вызывает переменное перемещение диафрагм и через систему рычагов, и редуктор приводит в действие счётный механизм.В 4.2 Счётчик подготовлен для дистанционной передачи информации с помощью подключаемого датчика импульсов IN-Z61 (геркон, который даёт 100 импульсов на 1 м 3 ), или системного решения для автоматического считывания данных (AMR).В 5 Указание мер безопасности бытового газового счетчикаВ ВК-G2,5ТВ В В 5.1 Монтаж, демонтаж и ввод в эксплуатацию счётчика имеют право проводить только специализированные организации, имеющие лицензию Ростехнадзора.В 5.2 Перед монтажом произвести очистку газопровода от загрязнения. При монтаже на открытом воздухе счётчик должен быть предохранён от прямого попадания песка и осадков в виде дождя и снега. Счётчик запрещается использовать как шаблон при сварочных работах.В Запрещается устанавливать счётчик до окончания сварочных работ на газопроводе.В Счётчик должен устанавливаться только в вертикальном положении, и с учётом направления подачи газа к входному патрубку. Направление потока газа указано стрелкой на верхнем корпусе с между патрубками.В В счётчике имеется блокировка от обратного хода счётного механизма. Присоединение счётчика к газопроводу должно исключать возникновение сил, передаваемых на счётчик и вызывающих его порчу.В Поверхность счётчика не должна подвергаться нагреву выше 55оС. Запрещается располагать счётчик над открытым пламенем.В Не допускается соприкосновение дна счётчика с полом. Счётчик малочувствителен к различного рода загрязнениям и не требует установки фильтра.В 5.3 Возможные утечки газа должны быть устранены до введения счётчика в эксплуатацию. Опрессовку системы избыточным давлением проводить до установки счётчика. После установки счётчика места его соединения с коммуникациями должны быть проверены на герметичность.В 5.4 При вводе счётчика в эксплуатацию необходимо убедиться, что давление на входе не превышает 50 кПа (0,5 атм.). При каждом запуске счётчика необходимо обеспечивать плавное заполнение счётчика газом, используя кран, установленный перед счётчиком.В В В 5.5 Ремонт счётчика должен проводиться заводом–изготовителем или специальными мастерскими. После ремонта счётчик должен быть проверен на герметичность, отградуирован и опломбирован поверителем.В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В ВНИМАНИЕ!В В случае обнаружения каких-либо неисправностей в работе счётчика или появления запаха газа следует немедленно перекрыть кран подачи газа и вызвать специалиста газового хозяйства.В 6 Техническое обслуживание бытовых газовых счетчиковВ 6.1 Счётчик технического обслуживания не требует.В 6.2 Владелец обязан следить за чистотой поверхности счётчика. Для ухода за поверхностью счётчика допускается использовать мыльный раствор и другие бытовые моющие средства. Запрещается протирать поверхности счётчика бензином, керосином и растворителями различных марок.В 6.3 Объём потребляемого газа в м3 (m3), определяется по показаниям отсчётного устройства по первым пяти цифрам, расположенным перед запятой.В 6.4 При эксплуатации счётчика в условиях отличных от нормальных, возможен пересчёт измеренного счётчиком объёма газа с использованием температурных коэффициентов (приведение объёма газа к нормальным условиям при температуре 20 о С ). Пересчёт, осуществляется организацией, реализующей газ потребителям в регионе, при этом коэффициенты, используемые при пересчёте, должны быть утверждены Федеральным органом власти, осуществляющим функции по контролю и надзору в сфере технического регулирования и метрологии.В 7 Упаковка, транспортировка, хранение бытового газового счетчика ВК-G2,5TВ 7.1 Счётчик упакован в картонную коробку, позволяющую определить типоразмер счётчика и его заводской номер. Патрубки счётчика закрыты крышками, предохраняющими измерительный механизм от попадания грязи при упаковке, транспортировании и хранении.В 7.2 Упакованные счётчики должны быть уложены в соответствие с указанными на коробке манипуляционными знаками В«ВерхВ», В«Хрупкое осторожноВ», В«Беречь от влагиВ». Счётчики перевозят в закрытых транспортных средствах и хранят в сухихВ помещениях при температуре от минус 50 до плюс 50 оС, в которых не должно содержаться пыли и примесей агрессивных паров и газов, вызывающих коррозию.В Перевозку счётчиков воздушным транспортом допускается осуществлять только в отапливаемых герметизированных отсеках.В 7.3 Счётчик является измерительным прибором и, несмотря на высокую надёжность конструкции, требует бережного к себе отношения .В 8 Поверка бытовыз газовых счетчиков BK-GВ Межповерочный интервал – 10 летВ 8.1 По истечении межповерочного интервала счётчик должен быть поверен по ГОСТ 8.324 „Счётчики газа. Методика поверки” на расходах: Q мин. ; Q ном. ; Q макс..В 9 Гарантии изготовителя счетчикаВ 9.1 Гарантийный срок эксплуатации счётчика — 24 месяца со дня ввода в эксплуатацию, но не более 27 месяцев со дня первичной поверки, при условии соблюдения всех норм и требований транспортирования, хранения, монтажа счётчика и при от сутствии внешних и внутренних механических повреждений образовавшихся в процессе транспортирования, хранения, монтажа счётчика и его эксплуатации.В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В
В
В
КупитьВ Бытовой счётчик газаВ ВК-G2,5TВ ElsterВ узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.В
В
Доставка
Компания В«Газмашпром» предлагает приобрестиВ Бытовой счётчик газа ВК-G2,5TВ ElsterВ предприятиям России и стран СНГ
Доставка оборудования возможна по следующим городам России:
Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск,В Омск,В Орёл,В Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск,В Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, ЯрославльВ и другие города.В Бытовой счётчик газаВ ВК-G2,5TВ ElsterВ доставляется во все городаВ Республики Казахстан.
ВернутьсяВ
Раздел: Коммунально-бытовые счетчики газа
Счетчик BK G2.5 с вариантом исполнения модели BK G2.5T – измерительный прибор мембранного(диафрагменного) типа для учета газового топлива сухого и неагрессивного свойства на объектах коммунального хозяйства и в других отраслях, потребляющих газообразные энергетические ресурсы.
Устройство и принцип работы
- измерительная камера с диафрагмами;
- кривошипно-шатунный механизм, состоящий из рычагов и редуктора;
- механическое табло с восьми разрядный измерителем;
- патрубки(выходной и входной);
- система блокировки от обратного хода.
Принцип действия прибора основан на подсчете количества заполнений газом мерных пространств с последующим преобразованием возвратно-поступательного движения диафрагм во вращательное – механического роликового блока, отображающего итоговые данные.
Технические характеристики
| Наименование параметров | Величина |
|---|---|
| Предельная чувствительность, куб/час | 0,005 |
| Предельное рабочее давление, кПа | 50 |
| Потеря давления, Па | ˂200 |
| Предельное давление внутри корпуса, кПа | 100 |
| Емкость счетного устройства, куб | 99999 |
| Цена деления младшего разряда, л | 0,2 |
| Температура рабочей среды, град Цельсия | -25… +40 |
| Температура окружающей среды, град. Цельсия | -40… +55 |
| Нормативный срок службы, лет | 24 |
| Межповерочный интервал, лет | 10 |
| Цена, рос. руб. | 2800 |
Указанные данные идентичны для обеих моделей.
Габаритные размеры счётчиков BK G1.6 – BK-G4
Документация прибора
Сертификат: Смотреть
Разрешение: Смотреть
Паспорт: Смотреть
Преимущества прибора
При выборе указанной модели пользователь приобретает изделие со следующими преимуществами:
- надежной конструкцией и длительным сроком эксплуатации;
- гарантированным ремонтом со стороны производителя в случае выявления заводского брака;
- современным и гармоничным внешним видом, прекрасно сочетающимся с качественной антикоррозионной обработкой корпуса;
- высокой точностью учета показателей;
- низкой погрешностью измерений;
- наличием стопорного механизма, исключающего обратный ход счетного устройства изделия;
- присутствием интерфейса, допускающего контроль с функцией удаленной передачи данных;
- возможностью приобретения изделия, предусматривающего способ подключения в зависимости от особенностей схемы газопровода потребителя;
- температурной компенсацией для коррекции показателей измеренных объемов голубого топлива.
Присутствие двух последних качеств из перечисленных зависит от модификации газомера.
Разновидности счётчика
Изделие выпускается со следующими конструктивными различиями моделей:
- с устройством, позволяющим компенсировать объемы для температуры газовой смеси 20ºС – об этом качестве свидетельствует индекс Т в маркировке;
- одно- и двухштуцерным исполнением;
- правым и левым размещением впускного патрубка.
Возможна комплектация аппарата по условиям заказчика, предусмотренным договорным соглашением между сторонами.
Снятие показаний
Данные, учтенные прибором, снимаются следующим образом:
- Выписывается целое число (выделенное на рисунке зеленой рамкой) – соответствующее отличие отмечается на табло.
- После вычета результатов показаний по прошлому месяцу сумма расхода умножается на тариф.
Можно ли сэкономить
Положения стандартов качеств требуют от измерительных приборов, включая газовые, наличия защиты, исключающей несанкционированное вмешательство потребителя с целью самовольного занижения использованного объема газа.
Установка счётчика
Аппарат предназначен для установки внутри помещения. Габариты прибора позволяют удобно разместить газомер в месте, обеспечивающем паспортные условия эксплуатации.
Размеры и стандарты установки счётчиков от плиты
При выполнении крепежа изделия должны соблюдаться современные строительные стандарты.
Установку газомера должны производить компании, предложенные газопоставляющей службой и обладающие необходимой лицензионной документацией, поскольку такие работы относятся к области повышенной опасности.
В ходе монтажа необходимо неукоснительно придерживаться требований паспорта изготовителя, сопровождающего изделие. Одно из наиболее важных условий – проведение предварительной опрессовки аппарата с величиной показателя давления, превышающей номинальную. После окончания работ проверяется соединение на предмет исключения утечек.
Дополнительно применяется
Пункт учета и редуцирования газа ПУРДГ- 6..25
Система телеметрии для бытового сектора
—>
Назначение
Счётчики газа предназначены для учёта количества потребляемого газа.
Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве, в квартирах, индивидуальных домах и других сферах деятельности человека, требующих учёта потребляемого газа.
Основные характеристики
- Диапазон рабочих расходов от 0,016 м³/ч до 6 м³/ч
- Погрешность измерения:
- в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;
- в диапазоне расходов: 0,1 Q ном. ≤ Q ≤ Q макс. ± 1,5 %.
- Циклический объём измерительных камер V1,2 дм³
- Порог чувствительности:
- ВК-G1,6; ВК-G 1,6Т – 0,0032 м³/ч;
- ВК-G2,5; ВК-G2,5Т – 0,005 м³/ч;
- ВК-G4; ВК-G4Т – 0,008 м³/ч.
- Рабочее давление газа 50 кПа
- Диапазоны температуры:
- рабочей среды для счётчиков ВК-G от −30C° до +50C°;
- рабочей среды для счётчиков ВК-G Т от −25C° до +50C°;
- окружающей среды от −40C° до +60C°
- Межповерочный интервал – 10 лет
- Гарантийный срок эксплуатации 3 года
- Средний срок службы – не менее 24 лет
Отличительные особенности
- Компактность конструкции и современный дизайн
- Наличие конструктивных исполнений с правым и левым направлениями потока газа
- Наличие конструктивного исполнения счётчиков с механической температурной компенсацией (ВК-G Т)
- Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД)
- Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
- Высокая чувствительность и точность измерений
- Низкие энергетические потери и малая потеря давления
- Нечувствительность к загрязнениям газа
- Низкий уровень шума
- Высокая коррозионная стойкость применяемых для изготовления деталей материалов
- Высокая надёжность и длительный срок службы
—>
Счётчик ВК G2.5 является прибором для индивидуального учёта объёма расходуемого газа. Его используют в различных областях коммунального хозяйства. Он относится к категории диафрагменных измерительных устройств и способен производить максимальный замер до 4 кубометров газа.
Устройство и принцип действия
В герметичном корпусе размещены следующие конструктивные элементы:
- измерительная камера с расположенными внутри диафрагмами;
- кривошипно-шатунный механизм, состоящий из рычагов и редуктора;
- механический восьми разрядный измеритель;
- входной и выходной патрубок;
- система блокировки от обратного хода.
Отдельные модификации оснащаются температурным корректором механического типа. Кроме этого прибор может оснащаться низкочастотным генератором для передачи полученных показаний.
Принцип измерения заключается в измерении частоты попеременного перемещения диафрагм под давлением протекающей газовой смеси. Через систему рычагов и редуктор запускается измерительный индикатор. Его градуировка выполнена для измерения объема потребляемого газа в кубических метрах.
Технические характеристики
Технические характеристики счётчика BK-G1.6Графики потерь красная линия на воздухе, а чёрная линия на природном газе
Срок службы прибора
Производитель установил гарантийный срок в два года, но не более 27 месяцев начиная с момента проведенной первой проверки.
Межповерочный интервал
Надёжность прибора позволяет производить очередную поверку через десять после предыдущей поверки.
Стоимость счётчика
В торговых организациях цена на данный прибор зависит от его модификации и количества предлагаемых комплектующих. Стоимость стандартной комплектации составляет около 3100 рублей.
Преимущества прибора
Счётчик обладает следующими преимущественными особенностями:
- исполнение в двух вариантах относительно направления газового потока (справа на лево или наоборот);
- подключение низкочастотного генератора;
- надёжный корпус;
- практически бесшумная работа;
- передача данных дистанционно;
- продолжительный срок службы и высокая надёжность в течение всего периода эксплуатации;
- компактные размеры.
Габаритные размеры счётчика BK-G2.5
Как снять показания
Показания с прибора снимаются, используя левую часть механического индикатора. В отчётные документы заносятся цифры пяти старших разрядов. Для удобства три разряда, которые не учитываются, выделены красным цветом.
Рекомендуем: Газовый счётчик Гранд 3.2 — характеристики и замена батарейки
Разновидность данного счётчика
Данный прибор выпускается в нескольких модификациях и снабжается различной дополнительной оснасткой. По системе подключения они делятся на правые и левые.
Модель ВК-G2,5 Т
Аппарат оснащён устройством термокоррекции. Оно выполнено в виде биметаллической спирали. За счёт своих механических свойств она изменяет объём измерительных камер и тем самым компенсирует увеличение или уменьшение температуры окружающей среды.
Модель ВК-G2,5 с датчиком IN-Z61
Применение импульсного датчика, функцию которого выполняет геркон, позволяет использовать систему автоматического считывания данных и дистанционной передачи сигнала.
Установка счётчика
Перед установкой аппарата необходимо отключить подачу газа в систему, провести её очистку и проверить качество резьбы на трубах. Следует помнить, что приборы этого типа выпускаются с правым и левым входом. Поэтому при монтаже необходимо учесть эту конструктивную особенность. При неправильном подключении сработает система блокировки обратного хода. В этом случае измерения не возможны. При монтаже счётчика вне помещения необходимо предусмотреть защиту от попадания грязи, дождя и снега.
Технический паспорт счётчика BK G1.6-BK G4
