Счётчик газа BK G1.6

Счётчик ВК G1.6 относится к классу объёмных диафрагменных приборов учёта. С его помощью производят учёт расходуемых бытовых газовых смесей. Прибор применяется в городских и загородных жилых помещениях, небольших хозяйственных постройках.

Устройство счётчика

Конструктивно агрегат выполнен из следующих элементов:

• состоит из измерительного механизма;
• специальных камер;
• диафрагм;
• восьми разрядного механического счётного устройства;
• прочного корпуса;
• подводящих трубок.

Отдельный тип счётчика снабжён механизмом температурой коррекции. В этом случае к его обозначению добавляется заглавная буква Т.

Характеристики и принцип действия

В устройстве использован принцип измерения объёма газовой смеси за счёт перемещения внутренних диафрагм. Под давлением газовая смесь поступает в устройство. При перемещении в камере к выходу происходит изменение места положения диафрагмы. Через систему прикреплённых к ней рычагов передаётся смещение на механический индикатор.

На нём происходит отсчёт измеренного объёма на механическом индикаторе. Данный счётчик способен производить измерения расхода газа в диапазоне до 6 кубических метров в час. Он безотказно работает в диапазоне температур от минус тридцати до плюс пятидесяти градусов, выдерживать рабочее давление до 50 кПа.

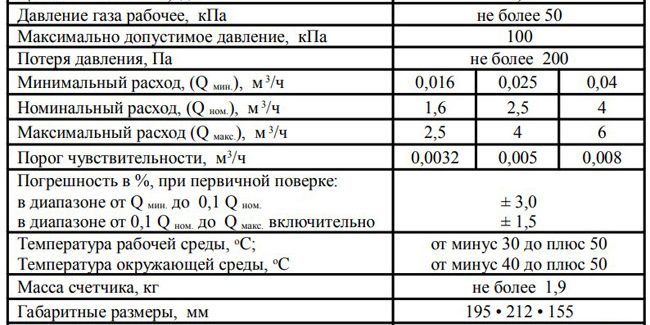

Технические характеристики счётчика BK-G1.6

Срок службы

Срок службы этого аппарата составляет 24 года. Производитель гарантирует бесперебойную работу своего изделия в течение 24 месяцев с момента его подключения в систему (ввода в эксплуатацию). Максимальный гарантийный срок составляет 27 месяцев после проведения первой поверки на заводе.

Межповерочный интервал

В течение всего срока службы установлен межповерочный интервал 10 лет.

Стоимость счётчика

Рыночная стоимость этого устройства начинается с 2800 рублей. Цена может измениться в сторону увеличения в зависимости от дополнительных комплектующих элементов.

Рекомендуем:  Счётчик СГБ G4 — обзор и конструктивные разновидности

Преимущества прибора

Преимуществами данного счётчика считаются:

• высокая точность измеряемого параметра; Графики потерь, красная линия на воздухе, а чёрная линия на природном газе
• исполнение в двух вариантах относительно направления газового потока (слева на право или наоборот);
• подключение низкочастотного генератора;
• надёжный корпус;
• практически бесшумная работа;
• продолжительный срок службы и высокая надёжность в течение всего периода эксплуатации;
• компактные размеры.

Габаритные размеры счётчика BK-G1.6

Как снять показания

Показания расхода для отметки в учётных документах с восьми разрядного механического индикатора снимаются показания только с пяти левых разрядов(зелёный прямоугольник). Для удобства на корпусе три младших разряда выделены красным цветом. Показания снимаются ежемесячно.

Модификации

Счётчик газа ВК G1.6 производится в следующих вариантах:

• по направлению входа газового потока (правый или левый);
• с термокоррекцией или без неё;
• с устройством дистанционной передачи данных (наличие низкочастотного генератора) или без него.

 Установка счётчика

Прибор может устанавливаться в любом удобном месте. Основными особенностями монтажа являются:

• необходимо отключить подачу газа в систему;
• установка аппарата относительно правильного направления потока;
• запрещено устанавливать на пол и непосредственно над газовой плитой.

Габаритные размеры и расстояния размещения счётчика от плиты

Прибор не должен нагреваться более чем на 55°С. Это приводит к нарушению работы диафрагменного механизма и снижению точности измерений.

Монтаж этого аппарата производится без применения сварочных работ. Поэтому после сборки конструкции необходимо проверить все соединения на наличие утечки газа. Кроме этого необходимо проверить, что входное давление в устройстве не превышает 50 кПа или 0.5 атмосфер.

Данную работу целесообразно доверить сотрудникам газовой службы.

Технический паспорт счётчика BK G1.6-BK G4

Счётчик BK G1.6 и BK G1.6T – модель диафрагменного(мембранного) прибора для измерения потреблённого объёма газовых составов неагрессивного свойства и неоднородной структуры. Газомер устанавливается в квартирах, частных домах, учреждениях и других индивидуальных объектах, расходующих топливо с интенсивностью не более 1,6 кубов в час.

Вид счётчиков – BK-G1.6Т-и-BK-G1.6

Устройство и принцип работы

Изделие состоит из следующих частей:

• герметично выполненного корпуса;
• измерительного блока с мерными объёмами и диафрагмами, кривошипно-шатунным механизмом и роликовым счётным устройством;
• корректирующего приспособления механического типа, выравнивающего показатели по температурным характеристикам газа (для модели с индексом Т).

Газ, поступая в измерительный блок, поочерёдно вытесняется из каждого мерного объёма за счёт золотниковой системы распределения. Диафрагмы, реагируя на воздействие газа, передают движение, преобразованное кривошипно-шатунным механизмом, на ролики счётного узла.

Технические характеристики

Наименование параметров	Величина
Циклический объем, дм³	1,2
Давление газа рабочее, кПа	50
Максимально допустимое давление внутри корпуса, кПа	100
Потеря давления, Па	не более 200
Расход, м³/ч:
Порог чувствительности, м³/ч	0,0032
Цена деления младшего разряда, л	0,2
Параметры датчика импульсов:
Температура рабочей среды, °С	-25… +40
Температура окружающей среды, °С	-40… +55
Нормативный срок службы, лет	24
Межповерочный интервал, лет	10
Цена, рос. руб.	от 2500

Графики распределения и потери давленияГабаритный и присоединительные размеры BK-G1.6

Документация прибора

Паспорт BK G1.6 и BK G1.6Т: Смотреть

Сертификат: Смотреть

Разрешение: Смотреть

Свидетельство СИ: Смотреть

Гарантия на прибор

Предприятием-изготовителем предоставляется 2-х летняя гарантия на изделие от момента установки, с продлением обязательств на 3 месяца от момента заводской поверки.

Гарантийные обязательства продающей компании зависят от стандартов, принятых продавцом.

Преимущества прибора

Представленная модель газомера отличается следующими преимуществами:

• простотой и надёжностью конструкции, разработанной по традиционной схеме;
• качеством отдельных комплектующих, обеспечивающим длительный нормативный срок службы;
• соответствием установленным стандартам качества и точности измерений;
• привлекательным дизайном, простотой и удобством снятия показаний;
• присутствием стопора, предотвращающего несанкционированное вмешательство в работу счётного механизма;
• возможностью удалённого контроля показаний после подключения магнитного датчика;
• наличием исполнений, приспособленных для различных направлений подвода газа и особенностей подключения;
• механическим температурным корректором, стабилизирующим учёт данных в зависимости от температуры газа (для исполнения, отмеченного буквой Т в наименовании модели).

Разновидности счётчика

Изготовителем предлагаются модели, различающиеся следующими особенностями исполнения:

• корпусом с одним или двумя штуцерами (в первом случае подвод и отвод топлива производится через единый совмещённый патрубок);
• правым и левым расположением входного отвода, в зависимости от схемы разводки газового хозяйства;
• присутствием функции термической коррекции измеряемой газовой смеси за счёт механической пружины из биметаллического материала.

Заказчик вправе выбрать модель из перечисленного ряда, в зависимости от предполагаемых условий монтажа и эксплуатации. Для удалённого контроля предусмотрена возможность дополнительной модернизации за счёт установки магнитного датчика и модема, дистанционно передающего показания на стороннее устройство.

Снятие показаний

Для снятия показаний, потребителю необходимо:

1. Записать целое количество потреблённых кубов(синий прямоугольник), цифры после запятой не записываются т.к. они учитываю только доли кубов (красная рамка).
2. От полученного значения вычитается записанное месяцем ранее.
3. Результат умножается на расценку кубометра газа.

Снятие показаний со счётчика BK G1.6 и BK G1.6Т

Можно ли сэкономить

Учитывая, что использование данного прибора предполагается для потребителей с небольшим расходом топлива, оплата по реально израсходованному объёму обойдётся дешевле, чем при расчёте по нормативам.

Дополнительная экономия обеспечивается правильной установкой и исключением утечек газа.

Установка счётчика

Газомер предусматривает установку внутри помещения или снаружи, при обеспечении соответствующей защиты от воздействия неблагоприятных факторов. К выполнению работ привлекаются организации, определённые газовой службой, получившие лицензию и разрешение государственных органов.

Размеры и стандарты установки счётчиков от плиты

При монтаже необходимо учитывать следующие паспортные требования изготовителя:

• газопровод предварительно перекрывается и очищается от загрязнений;
• установка производится строго вертикально, с обеспечением дополнительного крепежа и расположением изделия, в зависимости от направления подвода газа;
• проверка системы повышенным давлением выполняется перед монтажом измерительного прибора;
• при подсоединении штуцеров не допускается передавать усилие затяжки на корпус прибора;
• после монтажа постепенно открывается газовый кран, для плавного заполнения рабочих камер аппарата и проверяется герметичность мест подсоединения.

Результаты установки фиксируются в предусмотренной для этого графе паспорта, с указанием точной даты монтажа и росписи ответственного лица организации, выполнявшей работы.

—>

Назначение

Счётчики газа предназначены для учёта количества потребляемого газа.

Измеряемая среда: природный газ, пропан, бутан, инертные газа и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве, в квартирах, индивидуальных домах и других сферах деятельности человека, требующих учёта потребляемого газа.

Основные характеристики

• Диапазон рабочих расходов от 0,016 м³/ч до 6 м³/ч
• Погрешность измерения:
  • в диапазоне расходов: Q _мин. ≤ Q <  0,1Q _ном. ± 3 %;
  • в диапазоне расходов: 0,1 Q _ном. ≤ Q ≤ Q _макс. ± 1,5 %.

• Циклический объём измерительных камер V1,2 дм³
• Порог чувствительности:
  • ВК-G1,6; ВК-G 1,6Т – 0,0032 м³/ч;
  • ВК-G2,5; ВК-G2,5Т – 0,005 м³/ч;
  • ВК-G4; ВК-G4Т  – 0,008 м³/ч.

• Рабочее давление газа  50 кПа
• Диапазоны температуры:
  • рабочей среды для счётчиков ВК-G  от −30C° до +50C°;
  • рабочей среды для счётчиков ВК-G Т от −25C° до +50C°;
  • окружающей среды от −40C° до +60C°

• Межповерочный интервал – 10 лет
• Гарантийный срок эксплуатации 3 года
• Средний срок службы – не менее 24 лет

Отличительные особенности

• Компактность конструкции и современный дизайн
• Наличие конструктивных исполнений с правым и левым направлениями потока газа
• Наличие конструктивного исполнения счётчиков с механической температурной компенсацией (ВК-G Т)
• Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных  (системы АСД)
• Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика).
• Высокая чувствительность и точность измерений
• Низкие энергетические потери и малая потеря давления
• Нечувствительность к загрязнениям газа
• Низкий уровень шума
• Высокая коррозионная стойкость применяемых для изготовления деталей материалов
• Высокая надёжность и длительный срок службы

—>

Дополнительно применяется

Пункт учета и редуцирования газа ПУРДГ- 6..25

Система телеметрии для бытового сектора

Техническая документация

Счетчики газа Геликон представлены модельным рядом Геликон G1,6, G4, G6. Устройства предназначаются для замера и контроля объемов полученного природного газа и сжиженного углеводородного газа в газосистеме невысокого и среднего давления. Добавленная к маркировке буква И указывает на то, что прибор оснащен импульсным выходом. Данные модельные ряды зарекомендовали себя как высококлассные приборы, позволяющие вести учет за потребляемым газом максимально точно. Такие свойства, как практичность и долговечность делают устройство Геликон популярным на рынке приборов, контролирующих учет потребляемого газа. Счетчики G1.6 – первый представитель приборов, появившихся на рынке, он самый простой, каждая следующая модель имела незначительные отличия.

Назначение

Газовый счетчики Геликон предназначается для замера объема потребленного природного газа. Устройства активно используются во взрывоопасных местах, по причине оснащения защитой от взрыва, согласно предписаниям ГОСТ. Модельный ряд имеет некоторые технические характеристики, которые делают единицы внутри ряда Геликон отличными друг от друга:

• маркировка «g1,6», «g2,5», «g4», «g6», «g10», «g25», «g40» отличается количеством расхода вещества;
• буква «И» указывает на присутствие импульсного выхода;
• буква «Н» говорит о том, что прибор используется на трубе низкого давления, а буква «С» — среднего;
• «ТК» указывает на присутствие температурной коррекции.

Есть ряд особенностей, которые делают серию счетчиков Геликон популярной и востребованной:

• внешняя привлекательность;
• малогабаритные размеры;
• простота монтирования и обслуживания;
• отсутствие потери газового давления;
• надежная защита от незаконного нарушения целостности прибора;
• невысокая стоимость;
• продолжительный межповерочный термин;
• гарантийный срок в три года;
• долгий термин службы.

Все пользователи газового счетчика Геликон подтверждают его высокую эффективность и точность работы.

Технические характеристики

Характеристики оборудования соответствуют стандартам качества и являются достаточно высокими. Газосчетчики Геликон отличаются пожаростойкостью и прочностью. Материал корпуса, ведущих узлов и деталей позволяет прибору выдерживать механические нагрузки, неблагоприятные условия окружающей среды. Расход газа для каждой модели разный: в названии прибора указано это количество: G1.6 – 1,6 кубометров в час, G4 – четыре метра кубических, G6 – шесть метров кубических. Межповерочный термин составляет десять лет. Изготовитель гарантирует долговечность и высокую точность службы устройства в течение двенадцати лет. Характерной особенностью устройства является очень низкая потеря давления газа.

В модельном ряду выделяют приборы G1,6, G4, G6, которые могут быть предназначены для трубопровода среднего или невысокого давления. Отдельные модели оснащены температурной коррекцией, импульсным выходом, радио интерфейсом. Прибор может быть интегрирован в систему FlatMeter, которая позволяет снимать показания счетчика автоматически.

Высокая надежность прибора учета газа делает модель лидером на рынке измерительных устройств.

Счетчик газа Геликон G1,6

Компактный прибор Геликон G1,6 имеет неоспоримое преимущество перед аналогами. Он просто и быстро монтируется. Установить счетчик можно на горизонтальной или вертикальной поверхности. Так как прибор не имеет подвижных частей внутри прибора, он не издает шум при работе. Геликон выполнен из материалов, которые не проводят ток. Это позволяет не использовать диэлектрическую вставку.

Прибор устанавливается на участке газопровода после газового крана. Располагать устройство необходимо так, чтобы оно не нагревалось от газовой горелки плитки. Направление стрелки на корпусе счетчика должно совпадать с направлением движения газа в системе.

Газосчетчик Геликон G1.6 может быть представлен в таком исполнении:

• классическая комплектация;
• с импульсным оснащением;
• с радиомодулем.

Принцип действия оборудования основывается на замере частоты колебаний автоматического генератора. Сигнал поступает на специальное особое оборудование, которое считает объем газа, прошедший через счетчик. На табло жидкокристаллического варианта фиксируются единицы объема.

Счетчики Геликон типоразмера G1.6 отличаются такими основными техническими особенностями:

• максимально возможный расход – 1,6 метров кубических за час;
• минимально возможный расход – 0,04 метров кубических за час;
• температура измеряемого ресурса – от -20 до + 50;
• относительная влажность воздуха – не более 95%;
• долговечность работы прибора с радио модулем – пять лет;
• термин службы устройства базовой комплектации – двенадцать лет.

Счетчик газа Геликон G4,0

Счетчик газа Геликон g4 предназначается для замера объема потребляемого сырья по ГОСТ в газопроводах невысокого и среднего давления.

Как и подобные приборы линейки, счетчик газа Геликон G4 выполнен в взрывозащищенном исполнении согласно требованиям и государственным стандартам. Это позволяет использовать прибор на взрывоопасных участках.

Основные характеристики данной модели представлены такими данными:

• диапазон расходов варьируется в промежутке 0,04-1,6 м3/час;
• рабочее давление — 5 кПа;
• уровень взрывозащиты прибора — 2 Exic II T6X;
• присоединительная резьба 1/2;
• электросопротивление корпуса не менее 100 мОм;
• оборудование имеет защиту от несанкционированного нарушения слаженности работы;
• нет необходимости в оснащении изолирующими вставками.

Оборудование имеет усовершенствованный дизайн: внешняя привлекательность и компактность позволяет установить счетчик в необходимом месте без ущерба для внешнего вида помещения. Гарантийный термин обслуживания – три года. Срок службы прибора учета – двенадцать лет. Расстояние между поверками – до десяти лет.

Счетчик газа Геликон G6,0

Как и другие модели линейки, газовый счетчик Геликон G6,0 имеет схожие характеристики. Минимальный расход – шесть метров кубических в час, максимальный – 0,16. Все основные параметры идентичны описанным ранее: температура измеряемого газа – от минус двадцати до плюс пятидесяти градусов. Температура окружающей среды – от минус десяти до плюс пятидесяти. Допустимая относительная влажность не более девяноста пяти градусов, при температуре воздуха не выше тридцати пяти градусов тепла.

Счетчик Геликон G6,0 – струйный прибор, имеющий индикатор и взрывозащиту в виде искробезопасной цепи.

Газосчетчик Геликон любого типа имеет ряд преимуществ, выгодно отличающих от других измерительных приборов:

• продолжительный период между поверками;
• простота и быстрота монтажа счетчика;
• высокая безопасность прибора;
• точность результатов;
• компактные размеры и привлекательный дизайн;
• энергонезависимая память;
• доступная стоимость счетчика.

Рекомендации к применению

Бытовые газосчетчики располагаются в местах подключения газовых приборов для учета за количеством потребляемого газа. Учитывая показания счетчика, потребитель оплачивает только реальный расход газа, что намного выгоднее, чем оплата по тарифу. При условии применения счетчика, сумма к оплате будет гораздо меньше, чем без него.

На лицевой панели прибора указаны номинальный расход газа и максимальное рабочее давление. На теле счетчика находится информация о названии прибора, серийный номер и наличие импульсного исполнения. Здесь можно получить информацию о дате выпуска и термине замены.

При покупке прибора-измерителя расхода газа, необходимо проконтролировать такие параметры:

• комплектация счетчика;
• наличие пломб и отсутствие нарушения их целостности;
• отсутствие повреждение на корпусе прибора;
• документ, удостоверяющий факт продажи счетчика магазином.

Все работы по установке и подключению оборудования осуществляются специалистами. На счетчик не должно быть никакого давления извне от окружающих предметов.

Жидкокристаллический индикатор, на котором фиксируется объем потребленного газа, показывается потребленный газ в метрах кубических. Индикатор представлен девятью цифрами, три крайние цифры показывают доли кубометра. Максимальные параметры, возможные для показа на счетчике – 999999.999.

Эксплуатацию счетчика стоит выполнять согласно советов по правильному использованию оборудования:

• исключить попадание грязи на прибор;
• контакт с горячими воздушными потоками, свыше пятидесяти градусов, должен быть исключен;
• нельзя самостоятельно разбирать счетчик с целью ремонта или вмешательства в его работу.

Снятие показаний

Снимать показания с газосчетчика Геликон несложно. На цифровом табло расположено девять цифр, которые имеют различное выделение. Последние три цифры показывают сотые неизрасходованного кубометра газа, и они не учитываются при фиксации израсходованных кубов «голубого топлива».

Запищите в квитанцию об оплате показания счетчика, а именно цифры, которые идут вначале, до запятой. Сроки оплаты устанавливаются заранее и прописываются в договоре. Оплата может осуществляться любым из существующих способов: по квитанции, через личный кабинет на сайте.

Производитель

Изготовитель газовых счетчиков Геликон – ЗАО «ИВК-САЯНЫ», город Москва.

Поверка

Газовые счетчики устанавливаются в каждой квартире, имеющей газовое отопление. Это не только требование закона, но и возможность контролировать свои расходы, платить меньше. Не среднее количество, рассчитанное теоретически, а только за потребленное реально. Но чтобы показания прибора был корректны, периодически следует проверять, насколько эффективно он работает. Срок службы счетчиков Геликон – двенадцать лет, периодичность поверок – каждые десять лет.

Поверка – мероприятие, которое проводится согласно закона. Частота поверок записана в техническом паспорте прибора. Но за сроками следит не собственник счетчика, а специальная компания, уполномоченная на это. Часто поверка проводится сразу во всем многоквартирном доме, в таком случае будет оповещение жильцов через объявление на доме. Собственник счетчика должен предоставить доступ работникам службы к прибору в оговоренное время.

Прежде чем снять оборудование, газовщик проверяет целостность счетчика и наличие необходимых пломб. Это проводится совместно с собственником, после чего составляется акт. После поверки, прибор устанавливается на место, пломбируется и составляется новый акт о результатах поверки и соответствии прибора.

Во время нахождения счетчика на поверке, компания может установить временный прибор учета. Несвоевременная поверка грозит потребителю оплатой потребленного газа за весь период по другим ценам.

Информация о сертификате

Измерительные приборы прошли все испытания и соответствуют необходимым стандартам качества, это подтверждено сертификатами соответствия и разрешительными документами. Сертификат соответствия — РОСС RU.ГБ05.ВО3823 от 19.01.2012.

Presentation_price_GELIKON_GASMETER_2015v1Газовые устройства Геликон зарекомендовали себя как надежные практичные и долговечные приборы учета.

Счётчик газа СГБ G1.6 – прибор известного российского производителя -“Сигнал”, для коммерческого контроля и учёта потреблённого газового топлива. Аппарат устанавливается в квартирах многоэтажных домов, оборудованных плитами и водонагревательными приборами, и предусматривает возможность централизованного контроля расходных показателей.

Вид счётчика – СГБ G1.6

Устройство и принцип работы

Газомер состоит из двух частей:

• герметичного блока;
• счётного механизма – роликового.

Герметичная камера представлена:

• двумя измерительными объёмами с диафрагмами и рычажной системой;
• кривошипно-шатунным блоком, застопоренным от вращения в обратном направлении;
• распределительным узлом.

Измерение производится по принципу учёта количество порций газовой смеси, проходящей через мерные объёмы и, посредством движения диафрагм и механических узлов передаваемого на счётное роликовое устройство. Газ поступательно проходит двумя порциями через измерительные объёмы, вытесняясь мембранами.

Технические характеристики

Характеристики	Значение
Измеряемая среда
Максимальный расход, Qмакс, м.куб./ч	2,5
Номинальный расход, Qном, м.куб./ч	1,6
Минимальный расход, , Qмин, м.куб./ч	0,016
Рабочее давление, кПа, не более	10
Максимальное давление, кПа, не более	50
Температура измеряемой среды, °С	от минус 20 до плюс 50
Пределы допускаемой основной относительной погрешности при выпуске из производства и после ремонта в диапазонах расхода, %, не более
Потеря давления при максимальном расходе, Па (мм вод. ст.), не более	200 (20)
Порог чувствительности, м.куб./ч, не более	0,0032
Циклический объем, дм. куб.	0,7
Емкость отсчетного устройства, м.куб.	99999,999
Цена деления ролика, м.куб. (дм. куб.)	0,0002 (0,2)
Масса без монтажных деталей, кг, не более	1,5
Нормативный срок службы, лет	20
Межповерочный интервал, лет	10
Цена, рос. руб.	1390

На прибор действует гарантия производителя, 36 месяцев со дня изготовления. И гарантия продавца, 12 месяцев со дня начала эксплуатации.

Документация прибора

Паспорт: Смотреть

Свидетельство: Смотреть

Сертификат: Смотреть

Преимущества прибора

Выбор данной модели обусловлен следующими преимуществами:

• простотой и надёжностью конструкции;
• универсальностью и удобством монтажа и подключения;
• возможностью комплектования датчиком, передающим сведения в централизованную контролирующую систему;
• использованием в конструкции деталей из качественных материалов;
• невысокими ценовыми характеристиками;
• надёжной защитой для дисциплинированных потребителей, исключающей обратный ход механизма, и наличием герконом в магнитном датчике(в паспорте-файле есть схема подключение геркона);
• высокой точностью измерения, соответствующей установленным международным стандартам качества.

Разновидности счётчика

Газомер представлен исполнениями, отличающимися следующими особенностями:

• правым и левым размещением входа;
• вертикальным и горизонтальным расположением штуцеров(также вы можете найти размеры в паспорте); Габаритные размеры счётчиков СГБ G1.6
• двумя видами метрической и пятью – дюймовой на входных и выходных штуцерах.

Дополнительно, по желанию заказчика, может устанавливаться датчик низкочастотного типа, для подключения стороннего устройства с целью передачи данных в централизованную контролирующую систему.

Снятие показаний

Изделие снабжено 8-ми разрядным роликовым табло. Учитывать необходимо целые значения 5-ти левых разрядов. Снятие показаний производится в следующем порядке:

Снятие показаний со счётчика СГБ G1.6

1. Записывается число, расположенных слева от запятой(синий прямоугольник).
2. От снятых показаний отнимается величина, записанная при определении предыдущих размеров оплаты.
3. Разность умножается на расценку кубометра газа, чтобы получить итоговую сумму платежа.

Можно ли сэкономить

Поскольку технические характеристики газомера предусматривают незначительный расход, сам факт его установки гарантирует меньший размер оплаты, чем если платить по нормативам. Дополнительные способы, позволяющие экономно расходовать топливо, без нарушения требований законодательства:

• соблюдать правила выбора, установки и эксплуатации прибора, предусмотренные изготовителем;
• устанавливать современные и экономичные газопотребляющие устройства с правильным выбором водонагревательной колонки или вовсе отказавшись от нагрева воды газом;
• исключить утечки газа в местах подключения арматуры и потребляющих устройств – наряду с экономией, это обеспечит безопасность эксплуатации газового хозяйства в квартире.

Применение для остановки и искажения учётных показателей прибора магнита неизбежно будет установлено в ходе поверки аппарата, и нарушителя ожидают штрафные санкции, значительно превышающие сумму полученной незаконным путём экономии (хищения!).

Установка счётчика

При установке и подключении газомера необходимо руководствоваться следующими условиями изготовителя, изложенными в паспорте и руководстве:

• монтаж газомера должны производить лицензированные организации, привлечённые газовой службой, поставляющей газ объектам коммунального хозяйства;
• качество использованных при этом материалов должно подтверждаться соответствующими сертификатами;
• выбор исполнения аппарата производится в зависимости от особенностей монтажа в помещении и проекта газового хозяйства, выполненного с учётом обеспечения соответствующей вентиляции и удобства просмотра учётных данных на табло(также вы можете найти эту схему в паспорте); 1-газовый счётчик, 2-газовая плита, 3-отключающее устройство(кран)
• установка и эксплуатация производится вертикально, чтобы исключить опасность утечки газа;
• необходимо учитывать направление подачи газовой смеси согласно стрелке на корпусе прибора.

Используемые источники:

• https://pouchetu.ru/gazovyj/bk-g1-6
• https://myschetchik.ru/gaza/bk-g1-6-i-bk-g1-6t
• https://m.gaselectro.ru/market/bytovye_i_kommunal_nye_schetchiki_gaza/bytovye_schtchiki_gaza_bkg_16_bkg_25_bkg_4_bkg_4t.html
• https://schetchik-info.ru/obzor-schetchikov-gaza-gelikon-g1-6-g4-g6/
• https://myschetchik.ru/gaza/sgb-g1-6
