Счетчик энергомера цэ6804, является трёхфазным и применяется для учёта активной энергии в 4-х проводных цепях электрического тока. Может быть установлен, как изнутри помещения, так и снаружи, при условии помещения его в специальный электрический щиток. Широкое распространение данный прибор учёта нашел в общественных и жилых зданиях, а также на объектах промышленных предприятий.
Отличительные особенности счётчика
Одной из его отличительных способностей является увеличенная, в отличие от предыдущих моделей степень защиты от кражи электрического тока или его неправильного учёта:
- При смене направлений электрического тока, относительно фазных напряжений сети;
- Увеличенная степень защиты от воздействия электромагнитных излучений постоянного значения.
Конструкция прибора учёта электрической энергии энергомера цэ6804 позволяет устанавливать его на монтажную рейку конструктивного исполнения — ТН35, в полном соответствии со стандартами монтажа.
Допустимая сила тока приравнивается к 7,5 А, при подключении прибора посредством тр-ра тока, и 60А (100А) при прямом присоединении.
Нормативно-правовая документация
- Прибор выполнен по ГОСТ Р 52320;
- Имеет сертификат соответствия в России и СНГ;
- Электросчетчик цэ6804 внесен в Государственный реестр измерительных средств.
Характеристики электросчётчика ЦЭ6804
Класс точности | 1; |
Допустимая частота сети | 50±2,5 Гц; |
Чувствительность, от номинального значения силы тока | 0,25 %; |
8 (0,7) Вт; | |
Диапазон номинальных температур | от -45 до 50 °С; |
Размеры, мм | 142 x 150 x 58; |
Вес | 0,8 кг. |
Присутствие телеметрического разъема допускает применять электросчетчики в АСКУЭ.
Срок службы и межповерочный интервал изделия
- Наработка до отказа (усредненное значение) — 160 тысяч часов;
- Максимальный период между поверками — 16 лет;
- Срок эксплуатации изделия достигает — 30 лет;
- Официальный срок гарантии от производителя — 4 года с момента изготовления продукции.
Безопасность и конструктивное исполнение
Безопасная эксплуатация энергосчётчика полностью соответствует следующим Гостам:
- ГОСТ 22261-94;
- ГОСТ Р 51350-99.
Соответствуют второму классу защиты от воздействия электрического тока. Испытания прибора показали, что изоляция выдерживает напряжение 4 кВ в период длительного времени (1 минута), с частотой 50 Гц, что соответствует всем требованиям безопасности.
Сопротивление между цепями, находящимися под напряжением и изоляцией не менее 20 МОм при идеальных условиях, а при повышенной влажности (93%) – не менее 7 МОм.
К установке и дальнейшей эксплуатации счётчика допускаются лица старше 18 лет и имеющие допуск к работе с электрооборудованием до 1000 В, а также изучившие руководство по использованию данного прибора учёта.
Снятие показаний
Разрядность счётчика имеет следующий вид – 000000,0. При необходимости снятия показаний, нужно записать значение цифр слева направо до запятой. После неё показываются десятые доли киловатта, которые при оплате не учитываются. Чтобы установить количество потраченной за определенный период электрической энергии, нужно из последнего показания за период, вычесть предыдущее значение. На дисплее отображен показатель расходуемой электроэнергии, нарастающим значением.
Обратите внимание на то, что наличие цифр на дисплее, не означает, что счётчик был в эксплуатации. Эти данные – результат поверки прибора на заводе-изготовителе.
Порядок подключения ЦЭ6804
Установка счётчика производится на рейке ТН-35.

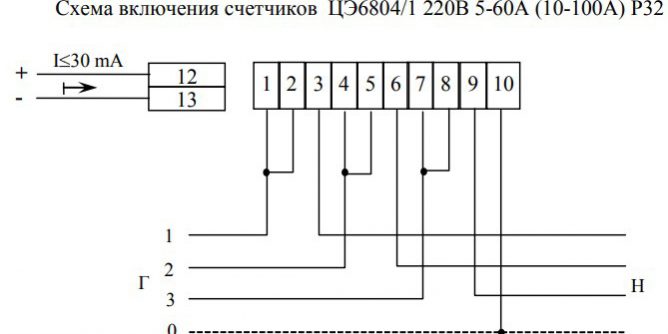

Схема подключения ЦЭ6804/1 220В 5-60А (10-100А) Р32 показана на следующем чертеже:
Способ включения ЦЭ6804/1 220В 1-7,5А Р32:
Рекомендуем: Счетчик Энергомера СЕ 102 — обзор характеристик
Электросчётчик ЦЭ6804 – трёхфазное устройство, предназначенное для учёта потреблённой электроэнергии. Предусматривает как внутреннюю, так и внешнюю установку в специальном электрическом щите в условиях частного сектора, жилой квартиры, промышленного предприятия или общественного учреждения.
Счётчик отличает повышенная защищённость от манипуляций с целью хищения электроэнергии путём изменения способа подключения (с противоположным направлением протекания электротока) или воздействия магнита.
Устройство соответствует требованиям государственных стандартов и включено в реестр измерительных средств, допущенных к применению на территории РФ.
Технические характеристики
Технические характеристики счётчика ЦЭ6804
Срок службы прибора
Данная модель характеризуется 30-летним нормативным сроком службы. Количество часов наработки до выхода из строя составляет 160000. Изготовителем гарантируется безаварийная работа устройства в начальные 4 года после выпуска. В этот период включено и хранение прибора на складе до продажи потребителю. Если выход из строя продукции в пределах гарантийного срока произойдёт не по вине владельца, электросчётчик принимается на бесплатный ремонт или подлежит обмену.
Межповерочный интервал
Величина межповерочного интервала – 16 лет. Сведения о начальной поверке занесены в паспорт изготовителем, без таких данных продукция не должна распространяться в торговых сетях. Результаты периодических поверок также вписываются в паспортную документацию сотрудником, выполнявшим работы.
Стоимость счётчика
Цена на данный вид продукции составляет около 2000 рублей, в зависимости от региона приобретения и расценок торгового представителя. Указанный товар доступен не во всех регионах РФ, поэтому предварительно необходимо выяснить наличие модели на складе.
Преимущества прибора
С приобретением данного счётчика, покупатель становится обладателем модели со следующими преимуществами:
- высокой точностью измерения и чувствительностью к колебаниям электротока;
- незначительным потреблением энергии для работы устройства;
- универсальностью монтажа – применяется ДИН-рейка или возможна установка тремя винтами, взамен устаревших счётчиков индукционного типа;
- наличием светового индикатора, извещающего об интенсивности потребления электроэнергии;
- наличием выхода импульсного типа;
- надёжной защитой от постороннего воздействия;
- приспособленностью к условиям эксплуатации во внешней среде.
Рекомендуем: Счётчик Энергомера СЕ102М — обзор и срок службы прибора
Перечисленными достоинствами полностью окупается стоимость изделия.
Как снять показания
Показатели снимаются очень просто. Из 4-х, 5-ти или 6-разрядного табло соответственно с 3-мя, 2-мя или 1-м десятичным значением (в зависимости от модификации) выписываются данные по началу и концу месяца, в расчёт принимается только целое число. От большего значения отнимается меньшее и умножается на величину тарифа.
После установки модели при регистрации у представителей энергопоставляющей компании необходимо зафиксировать начальные показания на счётчике, присутствующие по причине испытания изделия на заводе-изготовителе.
Разновидности данного счётчика
Указанная модель выпускается в шести исполнениях, несколько различающихся друг от друга. Ниже об особенностях модификаций.
Расшифровка маркировки счётчика – Расшифровка маркировки счётчика – Энергомера ЦЭ6804
ЦЭ6804/1 57,7В 1-7,5А 3ф.4пр. М Ш33 И
Модификация характеризуется напряжением для одной фазы – 57,7 В, рабочим и предельным электротоком соответственно 1 и 7,5 А, постоянной по отношению импульсов к киловатт-часам 40000, 4-разрядным табло по целому значению, устанавливается в щитке.
ЦЭ6804/1 100В 1-7,5А 3ф.4пр. М Ш33 И
От предыдущего исполнения отличается большим значением фазного напряжения – 100А, меньшей величиной постоянной – 20000.
ЦЭ6804/1 220В 1-7,5А 3ф.4пр. М Р31 (Ш33 И)
Напряжение – 220В, способ крепления позволяет использовать ДИН-рейку, постоянная – 8000, табло 5-разрядное.
ЦЭ6804/1 220В 5-60А 3ф.4пр. М Р31 (Ш33 И)
От предыдущей модели отличает величина электротока – 5 и 60 А, постоянной – 800 и 6-разрядное табло.
ЦЭ6804/1 220В 10-100А 3ф.4пр. М Р31 (Ш33 И)
Отличается значением электротока 10 и 100А и величиной постоянной – 400.
ЦЭ6804/1 220В 5-10А 3ф.4пр. М Р31 (Ш33 И)
Данное исполнение отличают величина электротока 5 и 10 А и постоянная – 3200.
Установка счётчика
Подключением прибора должен заниматься квалифицированный электромонтёр. Выбор схемы зависит от модификации.
Модель, приведённая первой в вышеперечисленном подзаголовке, подключается следующим образом:
Модификация Э6804/1 100В 1-7,5А М Ш33 И предусматривает применение при подключении два токовых трансформатора:
Непосредственное подключение модификаций, указанных в перечне 4-й и 5-й выполняется по следующей схеме:
Исполнение ЦЭ6804 220В 1-7,5А (5-10А) Ш33, а также разновидность данной модели с монтажом на ДИН-рейку подключаются по схеме:
Указанная модель достаточно проста в конструкции, но надёжна и отвечает всем необходимым требованиям по качеству, в соответствии с положениями государственных стандартов.
Электросчётчик Энергомера ЦЭ6804 – трёхфазный прибор, предназначенный для определения потреблённой энергии (её активной составляющей). Аппарат может применяться в бытовой и промышленной сфере, коммунальном хозяйстве и на других индивидуальных объектах.
Вид счётчика – Энергомера ЦЭ6804
Устройство и принцип работы
Корпус прибора снабжён:
- измерительным модулем, в виде электронной платы;
- тремя токовыми датчиками;
- механическим отсчетным устройством.
Пластиковая крышка закрывает клеммы. Аппарат оборудован испытательным выходом и светодиодным индикатором, сигнализирующим об интенсивности расхода.
Изделие может эксплуатироваться индивидуально или подключаться к централизованной сети контроля.
Поступающие токовые сигналы воспринимаются измерительным модулем и преобразуются в импульсы, с последующей передачей и отображением на механическом отсчетном устройстве роликового типа.
Технические характеристики
Характеристики | Величина |
---|---|
Класс точности | 1 |
Частота измерительной сети, Гц | 50±2,5 |
Номинальное фазное напряжение, В: | |
Номинальная (максимальная) сила тока, А: | |
Стартовый ток (чувствительность): | |
Полная потребляемая мощность параллельной цепи, не более, В*А | 8 (0,8) |
Полная потребляемая мощность последовательной цепи, не более, В*А: | 0,1 |
Диапазон рабочих температур, °С | -40… +60 |
Габаритные размеры, мм | |
Масса, кг | 1,2 |
Способ крепления | Рейка ТН35, винты |
Средняя наработка до отказа, час | 160000 |
Срок службы, лет | не менее 30 |
Межповерочный интервал, лет | 16 |
Цена, рос. руб. | от 2500 |
Документация
Руководство по эксплуатации: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Каталог производителя: Смотреть
Гарантия на прибор
Производитель предоставляет гарантийное обслуживание на продукцию, если от момента выпуска прошло не более 4-х лет, включая хранение аппарата на складе.
Для принятия на гарантию, изделие необходимо предоставлять в комплекте с документами, приложенными изготовителем.
Преимущества прибора
Для прибора характерны следующие достоинства:
- запас по степени точности, согласно требованиям метрологических стандартов;
- привлекательный дизайн;
- выгодная цена;
- длительный срок эксплуатации;
- большой временной промежуток между поверками;
- надёжная защита от хищения энергии;
- возможность удалённого контроля показаний.
Разновидности счётчика
Модель выведена из эксплуатации. Производились следующие исполнения счётчиков:
Расшифровка маркировки счётчика – Энергомера ЦЭ6804
- 1 57,7В 1-7,5А 3ф.4пр. М Ш33 И – прибор с фазным напряжением 57,7 В при величине рабочего и максимального тока 1 и 7,5 А, табло отображает 4 целых разряда, тип корпуса для установки на щитке;
- 1 100В 1-7,5А 3ф.4пр. М Ш33 И – отличается большим параметром фазного напряжения (100 В);
- 1 220В 1-7,5А 3ф.4пр. М Р31 (Ш33 И) – циферблат в 5 разрядов, величина напряжения – 220 В, крепится на рейку ТН35;
- 1 220В 5-60А 3ф.4пр. М Р31 (Ш33 И) – отличается величиной электротока (как указано в маркировке), количество роликов – 6;
- 1 220В 10-100А 3ф.4пр. М Р31 (Ш33 И) – разница в показателях тока (10 и 100 А);
- 1 220В 5-10А 3ф.4пр. М Р31 (Ш33 И) – величины электротока также отображены в обозначении, отличаются от предыдущей модели (5 и 10 А).
Снятие показаний
Чтобы снять показания, необходимо учитывать целое значение киловатт-часов, без учёта дробной составляющей, отделённой запятой на корпусе под циферблатом. Дробный разряд обозначен изображённой вокруг него скобкой.
Для снятия показаний потребуется:
- Записать текущее значение на табло, опустив начальные нули.
- Отнять данные по прошлому месяцу.
- Разницу умножить на тарифный план(расценку за 1 кВт).
Можно ли сэкономить
Защита прибора не позволяет безнаказанно влиять на его работу с целью хищения энергии. Чтобы сэкономить, потребителю необходимо правильно подбирать изделие, исходя из параметров сети, суммарной мощности подключённой техники и площади сечения проводов.
Подключение счётчика
Аппарат крепится на стандартную ДИН-рейку или винтами. Работы должны производиться при отключённом токе квалифицированным электромонтёром. Провода зажимаются в клеммах, с проверкой плотности, в начале верхние, затем – нижние.
Схемы подключения приведены в руководстве по эксплуатации, входящем в комплект изделия.
Модификация ЦЭ6804/1 100В 1-7,5А М Ш33 И предусматривает применение при подключении два токовых трансформатора:
Модель ЦЭ6804/1 57,7В 1-7,5А 3ф.4пр. М Ш33 И подключается следующим образом:
Затем подаётся энергия и проверяется функционирование устройства. После наложения пломб, представитель организации-установщика отмечает в формуляре ввод в эксплуатацию счётчика.
