Счетчик Нева МТ 124 предназначен для учета расходования электричества в частных домохозяйствах и квартирах, на объектах социального, промышленного и мелко-моторного секторов. Это однофазный четырехтарифный прибор для учета потребленного электричества, относящийся к 1 классу точности.
Изготовителем устройств является ГК «Новые технологии» (г. Санкт-Петербург, Россия). Производитель позиционирует рассматриваемую модель своей продукции как функциональное и доступное устройство для учета потребленной электрической энергии. Для снижения стоимости в рассматриваемой модели отсутствует возможность удаленного доступа. При этом для удобства программирования и получения информации модели оснащены оптопортом.
Устройство для контроля расходования электроэнергии является современным прибором, средняя цена на который составляет порядка 1500 рублей.
Эксплуатация прибора учета потребленной электроэнергии
Вся информация представляется на дисплее. Смена представляемой информации происходит:
- автоматически – информация сменяется через равные промежутки времени;
- вручную – через нажатие специальной кнопки.
Счетчик обладает достаточно широкой функциональностью, которая заключается в следующем:
- 4 плана учета расходования света;
- отдельная тарификация выходных и будней;
- отображение на табло активной мощности, что позволяет регулировать расходование электричества в согласно с выбранным тарифным планом;
- фиксация качества входящего тока (напряжение, частота) с записью этих показателей в журнале событий.
Рассматриваемый электроприбор имеет следующие технические параметры:
- широкий диапазон напряжения от 172 до 264 В;
- диапазон частоты тока 50±2,5 Гц;
- погрешность внутренних часов менее 0,5 сек./сутки.
Протокол обмена данными соответствует ГОСТ Р МЭК 61107-2001.
В течение 5 лет после производства счетчика однофазного нева 124 представляется заводская гарантия. При этом электроприбор прослужит вам не менее 30 лет (примерно 280000 часов). Один раз в 16 лет необходимо проводить поверку счетчика.
Установка устройства
Габаритные размеры счетчика электроэнергии нева 124 составляют 102х90х68 мм. Устанавливается он на DIN рейкe ТН35 и займет на ней 35 мм. Рабочий диапазон температурного режима составляет от -40 до +70 градусов Цельсия, что делает возможность монтаж этой модели как внутри, так и снаружи помещения.
Рекомендуем: Электросчетчик Энергомера СЕ 200 — обзор прибора
Неразборная конструкция корпуса устройства исключает несанкционированный доступ. Подключение к нему возможно проводами с максимальной площадью сечения 50 мм.

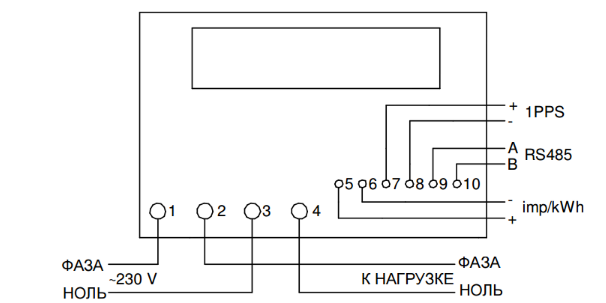

Схема непосредственного подключения электросчетчиков Нева MT 124 AR2S:
Схема непосредственного подключения импульсных выходов электросчетчиков Нева MT 124 AR2S:
Как снять данные для оплаты
Все представленные на дисплее электросчетчика нева 124 данные разделены на разделы. Чтобы правильно снять показания, необходимо выбрать «энергетическую группу». Данная группа обозначена символом «Т00», расположенном в левом углу сверху. Для перехода в раздел нужно нажать управляющую кнопку и удерживать ее до тех пор (более 2 секунд), пока не появится нужный символ «Т00».
После того как выбрана «энергетическая группа», навигация в ней происходит коротким нажатием управляющей кнопки.
Расшифруем обозначение кодировки:
- Т00 – общий показатель расхода электрической энергии за месяц;
- Т01 – расход света по зоне 1 (дневной);
- Т02 – расход электроэнергии по зоне 2 (ночной);
- Т03 – расход электричества по зоне 3;
- Т04 – расход света по зоне 4;
- PREV – данные о расходовании электрической энергии за прошлый месяц.
Для правильного снятия показаний об израсходованном свете за текущий месяц для последующей оплаты необходимо смотреть код Т 00- Т 04 без значка PREV. При снятии показаний с электросчетчика нева мт 124 as op переписывают целые числа до точки.
Если для оплаты за полученное электричество вы выбрали однотарифную систему, то переписываете значение Т00. После чего показания умножаете на стоимость 1 киловатта по общему тарифу для однотарифного плана.
Если вы выбрали двухтарифную систему оплаты, то соответственно, записываете показания Т01 и Т02. Затем Т01 умножаете на стоимость 1 киловатта по дневному тарифу, а Т02 на стоимость 1 киловатта по ночному тарифу
Рекомендуем: Счетчик электроэнергии Нева 314 — характеристики
И далее по аналогии в зависимости от тарифов выбранного вами плана.
Более подробные сведения о приборе и правилах его эксплуатации можно получить из руководства по эксплуатации.
Для владельцев электросчетчика Нева Мт-124 сегодня расскажем как снимать показания, как выбрать необходимый режим для снятия показаний, и сколько цифр считать.
Нева МТ-124 — это однофазный многотарифный прибор для учета электрической энергии. Вся информация выводится на электронное табло счетчика. Показ необходимой информации на табло может быть осуществлен в автоматическом режиме так и в ручном.
В автоматическом режиме на дисплее последовательно сменяются числовые значения с небольшим интервалом времени. Вывод значений для показа в цикле настраивается во время программирования электросчетчика.
В ручном режиме для просмотра необходимых данных мы будем использовать управляющую кнопку на передней панели счетчика.
Нажатия на кнопку может быть двух видов: короткое и длительное. (длительным считается удержание более 2 сек). Вся информация в в Нева Мт-124 для удобства пользования поделена на группы параметров. Нам для снятия показаний нужна «энергетическая группы». Она обозначается символом [T00] в левом верхнем углу. Для того чтобы выбрать данный режим длительными нажатиями управляющей кнопки переходим по группа пока не появится код [T00].
Как группа выбрана чтобы пролистать значения в группе будем использовать ту же кнопку, но короткими нажатиями.Итак рассмотрим что означает каждый код в группе:[T00] — общий расход электроэнергии по всем тарифам[T01] — расход по тарифу 1 (день)[T02] — расход по тарифу 2 (ночь)[T03] — расход по тарифу 3[T04] — расход по тарифу 4
Далее идут те же параметры но со значком [PREV] — он обозначает что на дисплее отображаются данные за прошлый месяц, например:[T00] [PREV] — это общий расход по всем тарифам за прошлый месяц,[T01] [PREV] — расход по тарифу 1 за прошлый месяц[T02] [PREV] — расход по тарифу 2 за прошлый месяц
Снимаем общие показания со счетчика
Записываем числовые значения для [T00] без значка [PREV] если вы платите по однотарифному плану. Записываем числа по [T01] и [T02] если оплачиваете по тарифам день/ночь.
Для расчета общей суммы к оплате за свет для однотарифного плана [T00] умножаем на стоимость за 1 киловатт/час. Для двухтарифного плана [T01]*цену за 1кВт/час + [T02]*цену за 1кВт/час.
Числа со счетчика переписываем до знака точки, после точки идут сотые и десятые доли киловатта, их учитывать не нужно
Снимаем показания со счетчика за текущий месяц
Для того чтобы определить расходы электроэнергии за нынешний месяц, нужно знать показания за прошлый месяц. Если они у вас есть тогда из текущих показаний счетчика вычитайте за прошлый месяц. Либо получить данные за прошлый месяц можно со счетчика — это информация со значком [PREV] той же группы показателей что общие показания счетчика по тарифам за весь период.
Если вам требуется более детальное изучение счетчика Нева МТ-124, то предлагаем вам ознакомиться с инструкцией по эксплуатации где собрана вся необходимая информация как для обычного пользователя так и для специалистов по установке и программированию счетчиков.Инструкция НЕВА_МТ_124.PDF
Электросчётчик Нева 124 – однофазное устройство для определения количества потреблённой электроэнергии для населения в квартирах, частных домах и хозяйственных помещениях, в условиях промышленных предприятий, в торговых точках и на других объектах. Прибор предусматривает возможность учёта показателей по четырём тарифным планам, с раздельным отображением данных в выходные дни и будни.
В этом современном приборе отсутствует удалённый доступ к показаниям, с целью обеспечения доступной товарной цены.
Кроме показателей по расходу электроэнергии, на жидкокристаллическом табло отображаются сведения по мощностным показателям и другим параметрам входного тока.
Технические характеристики
Технические характеристики Нева 124Габаритные размеры счётчика НЕВА МТ 124
Срок службы прибора
Рассчитан электросчётчик на нормативную продолжительность службы с величиной полного ресурса до замены или ремонта в 280 тысяч часов, что превышает указанный период. Если потребитель соблюдает установленные правила эксплуатации, изготовителем гарантируется безаварийная эксплуатация прибора в течение 5 лет. При выходе из строя в связи с заводским браком в указанный период, счётчик подлежит бесплатному ремонту или замене производителем.
Межповерочный интервал
Поверка прибора должна производиться не реже одного раза в 16 лет, также это мероприятие необходимо выполнять после установки энергомера или в случае ремонта. После изготовления, производителем производится начальная поверка. Все результаты поверки с указанием даты заносятся в паспортную документацию работником, его проводившим, дата также фиксируется на установленной пломбе.
Стоимость счётчика
Учитывая особенности конструкции, устройство отличается доступной ценой – около 1500 рублей. Его можно приобрести в специализированном магазине или заказать по интернету, оплатив доставку. Последний способ приобретения позволяет немного сэкономить на цене, которая определяется тарифами продавца и регионом покупки.
Как снять показания
Снятие показаний может осуществляться двумя способами. Все данные отображаются на дисплее, раздельно по каждому тарифу. Показания обозначаются соответствующими значками, в зависимости от тарифного плана – Т01, Т02 и пр.
Расположение информации на индикаторе
Обозначение Т00 отображает общее потребление. Переключение осуществляется следующим образом:
- вручную, нажатием на кнопку;
- в автоматическом режиме – сведения последовательно чередуются, достаточно немного подождать.
Рекомендуем: Электрический счётчик Нева 301 — обзор и характеристики прибора
Для подсчёта данных за прошедший месяц выписываются сведения по-отдельности для каждого тарифного плана, в начале и по истечении указанного периода с подсчётом разницы и умножением на стоимость.
Разновидности данного счётчика
Прибор изготавливается в единственной модификации. Полная маркировка устройства – Нева МТ 124 AS O 5(60)А. Все основные технические параметры отображены в обозначении:
- цифра 2 – модель корпуса, предусматривающая установку на ДИН-рейку;
- 4 – индексация модели;
- А – возможность измерения активной энергии;
- S – наличие шунта (непосредственное подключение в электросеть);
- О – отсутствие интерфейса;
- два последних числа – показатели максимального и номинального электротока в амперах.
Расшифровка маркировки счётчиков Нева 124
Прибор оборудован счётным устройством, позволяющим учитывать показания по нарастанию, вне зависимости от направления тока. В счётчике имеется электрический и оптический испытательные выходы, оптический порт.
Установка счётчика
Счётчик должен устанавливаться в условиях окружающей среды по температурным и влажностным показателям в соответствии с требованиями завода-изготовителя, указанными в руководстве по эксплуатации. Необходимо предусмотреть защиту для предотвращения воздействия вредных факторов – пыли, температуры, повышенной или пониженной влажности, в виде шкафа или закрытой панели.
Подключать устройство должен квалифицированный специалист, при условии отключённого напряжения. Надёжность работы электросчётчика зависит от плотности зажима контактов проводов на клеммах. Затяжку следует регулярно проверять каждый полгода.
Схема предусматривает непосредственное подключение в электросеть и указана в паспорте прибора. Подключать прибор необходимо в следующем порядке:
Схема подключения счётчиков НЕВА МТ 124
Импульсные выходы подключаются по следующей схеме:
Схема подключения импульсных выходов счётчиков НЕВА МТ124
Технический паспорт счётчика НЕВА МТ 124
Этот надёжный и недорогой электросчётчик – оптимальное решение при выборе прибора для учёта потреблённой электроэнергии.
<index>
Снятие показания с прибора учёта электрической энергии необходимо для оплаты потреблённого количества ресурсов. Большое распространение получают многотарифные счетчики, помогающие экономить из-за деления стоимости электричества по временным отрезкам. Дневное потребление (ДНП) оплачивается по нормальной цене, а ночью клиенты получают скидки. В течение дня выделяются часы пиковой нагрузки, когда платить приходится чуть выше стандартного тарифа.
Особенности оборудования
Счетчик Нева мт 124 as o представляет собой качественный двухтарифный прибор учёта с возможностью вывода информации на электронное табло. Производитель гарантирует следующие показатели надёжности:
- средняя наработка до отказа 280 000 часов (11 666 дн);
- гарантийный срок эксплуатации с даты выпуска 5 лет;
- интервал между поверками 16 лет;
- средняя продолжительность эксплуатации 30 лет.
Вывод информации на экран производится в ручном или автоматическом режиме, это зависит от заданных во время программирования настроек. Количество потреблённой электроэнергии отображается постоянно, также можно посмотреть дату и время. Тариф делится на день и ночь, так что пользователь видит, по какой стоимости выполняется поставка энергии в этот момент.
Для управления в ручном режиме используется управляющая кнопка, находящаяся на передней панели электросчетчика.
- T 00 — общее количество потреблённой энергии;
- T 01 — расход по первому тарифу (дн);
- T 02 — расход по второму тарифу (ночь);
- T 03 — расход по третьему тарифу;
- T 04 — расход по четвёртому тарифу.
Обычное используются двухтарифные планы со стандартной оплатой электричества за дн, выделение дополнительных временных зон практикуется в крупных городах для снижения нагрузки на электросеть. Со счетчиком в комплекте присутствует инструкция, помогающая настроить аппарат для правильного учета энергии в соответствии с условиями заключенного договора с поставщиком услуг.
Снятие показаний
Запись информации со счетчика производится в соответствии с тем, как вы платите за электричеством. При однотарифном плане достаточно записать показатели T00 без знаков после точки. При раздельной оплате за день и ночь стоит списать цифры из строк T01 и T02. Их сумма должна быть равна T00, внимательно рассматривайте показания электросчетчика mt.
Для оплаты по большему количеству тарифов производится дополнительная настройка для распределения временных зон.
Обычно в управляющую компанию и или поставщику электричества передаётся общее число потреблённой энергии. Прибор позволяет отдельно посмотреть объёмы потребления за день, неделю или месяц, это поможет собственнику скорректировать время потребления для экономии на счетах. Правильный подход помогает снизить расходы на оплату до 25%, также обратите внимание на рациональное использование электроприборов.
Преимущества счётчика Нева
Счётчик обладает массой полезных функций, продолжительностью службы, возможностью отдельного расчёта использования ресурсов за день и ночь. Инструкция применения характеризуется простотой, в настройках и снятии показаний разберётся каждый пользователь. Счётчик обладает следующими достоинствами:
- надёжность и долговечность;
- точность измерений с отсутствием погрешности;
- защита от несанкционированного доступа;
- настройка учёта (дн/ночь или большее количество тарифов);
- удобное крепление.
Для правильного использования можно изучить руководство пользователя, содержащее основную информацию о счетчике. Для начала эксплуатации надо обратиться в управляющую компанию для поверки и установки пломбы. Специалисты настроят прибор, если требуется отдельное измерение за дни с разными ценами на использование электрической энергии. Счётчик не нуждается в дополнительном техническом обслуживании между периодическими поверками.
</index>
Электросчётчик Нева-124 – однофазный прибор от отечественного производителя, предназначенный для применения в промышленной и бытовой области, на коммунальных предприятиях и в общественных учреждениях. В зависимости от модели аппарат может учитывать активную, либо активную вместе с реактивной составляющие электроэнергии по нескольким тарифам.
Вид счётчика – Нева 124
Устройство и принцип работы
Корпус изделия с планкой клемм, закрытой крышкой на винтах, снабжён:
- датчиками электротока и напряжения;
- блоком питания;
- счётным механизмом с автономной памятью и жидкокристаллическим дисплеем, отображающим сведения;
- электронными часами;
- резервной батареей;
- измерительной схемой;
- интерфейсом;
- оптическим импульсным выходом;
- испытательным выходом.
Комплектация аппарата различается, в зависимости от модели. Счётчик может использоваться в автономном режиме или подключённым к централизованной системе учёта.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | 1/2 |
| Номинальное напряжение, В | 230 |
| Номинальная частота, Гц | 50±2,5 |
| Рабочий диапазон напряжений, В | от 161 до 264 |
| Базовый (максимальный) ток, А | 5 (60) |
| Стартовый ток (порог чувствительности) | 0,004Iб |
| Потребляемая мощность: | |
| Тип счетного устройства | Электронное |
| Точность хода часов счетчика, с/сутки, не более, | |
| Разрядность | 5 или 6 + 2 |
| Количество тарифов | 4 |
| Максимальная площадь сечения проводников, мм² | 38 или 50 |
| Рабочий диапазон температуры воздуха, °С | от -40 до +70 |
| Габаритные размеры (длина, ширина, высота), мм | 102×90×68 |
| Масса, кг | 0,35 |
| Способ крепления | Рейка ТН 35 |
| Средняя наработка до отказа, час | 280000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 1554 до 3692 |
Размеры счётчика электроэнергии – Нева 124
Документация
Паспорт образца 2019 года: Смотреть
Предыдущий вариант паспорта: Смотреть
Руководство по эксплуатации (модель AS WF1 P): Смотреть
Руководство по эксплуатации (модель AR2S E4PC): Смотреть
Руководство по эксплуатации (модель AR2S RF2PC): Смотреть
Руководство по эксплуатации (модель AS E4P): Смотреть
Руководство по эксплуатации (модель AS O): Смотреть
Руководство по эксплуатации (модель AS OP): Смотреть
Свидетельство СИ: Смотреть
Свидетельство СИ (реакт.): Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Сертификат соответствия: Смотреть
Рекламный проспект (модель AS WF1 P): Смотреть
Рекламный проспект (модель AR2S E4PC): Смотреть
Рекламный проспект (модель AR2S RF2PC): Смотреть
Рекламный проспект (модель AS E4P): Смотреть
Рекламный проспект (модель AS O): Смотреть
Рекламный проспект (модель AS OP): Смотреть
Каталог продукции Нева: Смотреть
Прайс на приборы Нева: Смотреть
Гарантия на прибор
Изготовитель гарантирует соответствие изделия требованиям стандартов и технических условий. Бесплатный ремонт или замена возможны, если счётчик предоставляется вместе с оригинальным паспортом, руководством по эксплуатации и упаковкой.
Продолжительность гарантийного срока эксплуатации – в течение 6-ти лет от даты реализации, указанной в платёжном документе, или монтажа (с отметкой в паспорте). От даты производства не должно пройти более 7-ми лет.
Преимущества прибора
Электросчётчик обладает следующими преимуществами:
- высоким качеством и точностью измерений;
- длительным сроком эксплуатации, почти на четверть которого предоставляется гарантия производителя;
- большим межповерочным интервалом;
- простотой и удобством монтажа и подключения;
- возможностью дистанционного контроля показаний и многофункциональностью, с большим выбором исполнений, в зависимости от условий эксплуатации;
- простотой снятия данных;
- надёжной защитой от вмешательства в работу;
- современным дизайном.
Разновидности счётчика
Производитель выпускает следующие исполнения приборов:
- AS WF1 P – измеряет активную разновидность энергии, с шунтом в качестве токового датчика, оборудовано устройством Wi-Fi и нагрузочным профилем;
- AR2S E4PC – вместе с реактивной, способен измерять и реактивную составляющую энергии, с двойным шунтом (датчиком тока), кроме профиля нагрузки, предусмотрен расцепитель и интерфейс EIA 485;
- AR2S RF2PC – от предыдущей модели отличается наличием модема вместо интерфейса EIA 485;
- AS E4P – аналог первого исполнения в перечне, но вместо устройства Wi-Fi комплектуется интерфейсом EIA 485;
- AS O – от предыдущей модели отличается отсутствием интерфейса;
- AS OP – отличие от указанного ранее исполнения в наличии нагрузочного профиля.
Расшифровка маркировки счётчика – Нева 124
Все перечисленные исполнения рассчитаны на величину базового и предельного электротока соответственно 5 и 60 А.
Почему не показывает дисплей
Исчезновение изображения на подключённом приборе возможно:
- в связи с выходом из строя электронного модуля;
- по причине истощения заряда батарейки при отключении подачи энергии.
Если разряды индикатора отображаются частично, это свидетельствует о возможном механическом повреждении отображающего устройства.
Замена батарейки
В аппарате используется литиевый элемент питания ER14250, с рекомендуемым вариантом замены TLL-5902-PT2 (Tadiran) или ER14250 (EVE), либо СR14250, в зависимости от исполнения. Для замены батарейки открывается крышка клеммного блока, вынимается электронный модуль и удаляется старый элемент питания с вставкой нового посредством точечной пайки.
Организация, производившая замену батарейки, должна указать о выполнении работ в соответствующей графе паспорта прибора.
Возможные ошибки
Более подробно можете посмотреть в файле со страницы 18: Смотреть файл
Снятие показаний
В зависимости от исполнения, на экране прибора указывается 5 или 6 разрядов целого значения показаний при 2-х – дробного. Учитывается целое значение числа.
Показания снимаются в такой последовательности:
- Выписывается текущее значение по отдельно взятому тарифу(подробнее про смену тарифов посмотри видео выше).
- От результата отнимается значение по прошлому месяцу.
- Разница умножается на величину расценки.
- Процедура повторяется, для остальных тарифов, предусмотренных в настройках прибора, с последующим складыванием полученных результатов.
Переключение между тарифными планами выполняется автоматически или нажатием соответствующей кнопки. Об особенностях отображения информации на экране счётчика указано в руководстве по эксплуатации, входящем в комплектацию изделия.
Можно ли сэкономить
Потребитель может сэкономить, снизив расход энергии, учитываемый прибором. Для модификаций с учётом реактивной составляющей энергии важно обеспечить плотность контактов в электроприборах, поскольку с возрастанием перегрева элементов увеличатся показания счётчика.
Важно правильно подобрать устройство, исходя из характеристик электросети. Самовольное вмешательство исключено по причине надёжной конструктивной защиты.
Подключение счётчика
Устанавливать прибор должен квалифицированный электромонтёр. Предварительно отключается подача электроэнергии. Счётчик монтируется на стандартную рейку ТН 35 и подключается, согласно схеме, указанной в паспорте изделия, руководстве по эксплуатации или на крышке клеммного отсека.
Схема подключения счётчика – Нева 114
Подключение импульсного выхода
После включения тока и настройки аппарата, официальный пуск в работу фиксируется записью в паспорте работником организации – поставщика электроэнергии.
Используемые источники:
- http://maloplatim.ru/neva-mt-124.html
- https://schetchik-info.ru/pokazaniya-schetchika-neva-mt-124/
- https://pouchetu.ru/elektricheskij/neva-mt-124
- https://okommunalke.ru/schetchiki/neva-mt-124-as-o
- https://myschetchik.ru/elektroenergii/neva-124
