Схема подключения счетчика Меркурий 230 через трансформаторы тока

<index>

Трехфазный счетчик Меркурий 230 является прибором нового выпуска. На этом аппарате имеются телеметрические выводы и специальный интерфейс, предназначенный для обмена информацией. На приборе устанавливают электронную пломбу, прибор может осуществлять автоматическую диагностику различных неисправностей. Изготовителем электросчетчиков является компания «НПК Инкотекс».

Описание устройства

Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой.

Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.

Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.

Технические характеристики

Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью. Наименьшая наработка составляет 150 тыс. часов. Длительность эксплуатации аппарата — 30 лет. Сроки поверки электросчетчиков (межповерочный интервал) составляют 10 лет. Срок эксплуатации по гарантии — 3 года со дня изготовления.

Технические характеристики:

Номинальная сила тока для трансформаторного подключения составляет 5 А.
Базовый показатель силы тока при непосредственном подключении аппарата составляет 5 А или 10 А.
Наибольший показатель силы тока равен 60 А.
Показатель фазного напряжения равен 230 В.
Частота — 50 Гц.
2 режима выхода импульса: основной, поверочный.
Предел допустимой погрешности прибора относится к классу точности 1.
Размеры, габариты: 258х170х74 мм.

Когда в последовательной цепи отсутствует ток, испытательный выход прибора при измерении активной и реактивной энергии не создает больше одного импульса за 10 минут. Эти приборы обладают повышенной прочностью и надежностью. Ранее их устанавливали на производственных предприятиях. Сейчас их часто применяют при проводке электричества в загородных домах. Это объясняется наличием большого количества электробытовых приборов, для которых требуется высокая мощность электросети.

Читайте также: Как выбрать генератор для загородного дома или дачи, ТОП моделей

Базовые и дополнительные функции

Сейчас электрические счетчики, кроме основной функции — учета электроэнергии, обладают различными дополнительными свойствами, при помощи которых допустимо контролировать некоторые характеристики электросети и режимы самого прибора. Снимать данные с этого устройства можно не только на месте эксплуатации, но и дистанционно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий является аппаратом, который обладает повышенными возможностями.

Стандартные возможности подключения трехфазного счетчика Меркурий 230:

Измерение данных электроэнергии, их хранение и визуализация на дисплее за такой интервал времени: от последнего сброса, за 24 часа, за 30 суток, за год.
Прибор может учитывать ток по двум тарифным планам для 16 временных зон.
Прибор можно программировать каждый месяц на новый тариф.

Аппарат записывает такие характеристики:

мгновенный расчет мощности;
определение разности потенциалов;
определение тока по фазам;
показатель частоты сети;
мощность по разным фазам и общую.

Прибор имеет максимальную защиту. Если лимит будет превышен, то прибор отмечает это, также указывается точное время, когда произошло превышение. Цифровой выход позволяет управлять нагрузкой.

В аппарате имеется журнал записи событий. В нем указываются такие показатели:

время подключения прибора к сети и отключения от нее;
учет фаз;
коррекция тарифного расписания;
учет вскрытия счетчика;
превышение лимита.

Рассмотрим дополнительные возможности прибора. Счетчик обладает дополнительными функциями:

учет электроэнергии в прямом и обратном направлениях;
возможна передача данных расхода электричества по каждой фазе;
наличие архива данных мощности с интервалом от 1 до 45 минут;
период хранения данных архива составляет 85 суток;
наибольший показатель утренней и вечерней мощностей;
учет потерь;
учет магнитного воздействия с фиксацией данных в специальном журнале;
контроль качества электроэнергии.

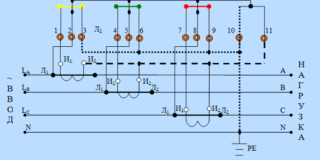

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Читайте также: Виды терморегуляторов для теплого пола

Последовательность подключения счетчика и трансформатора:

клемма 1 — вход А;
клемма 2 — вход конца измерительной обмотки А;
клемма 3 — выход А;
клемма 4 — вход B;
клемма 5 — вход окончания обмотки измерения B;
клемма 6 — выход B;
клемма 7 — вход C;
клемма 8 — вход окончания обмотки C;
клемма 9 — выход C;
клемма 10 — вход нулевой фазы;
клемма 11 — нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

Читайте также: Как сделать реле времени своими руками?

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Модификации

Существуют такие модификации счетчиков Меркурий:

Однотарифные трехфазные, многотарифные и многофункциональные: Меркурий 230 ART, Меркурий 231 AT.
Трехфазные активной и реактивной электрической энергии однотарифные, артикул: Меркурий 230 AR.
Трехфазные активной энергии однотарифные: Меркурий 230 АМ, Меркурий 231 АМ.
Однофазные активной энергии однотарифные и много тарифные: Меркурий 200, Меркурий 202, Меркурий 201.

Контроллер СИКОН устанавливается в счетчиках Меркурий с активной и реактивной энергией с внутренним тарификатором, аппараты могут быть двунаправленными или однонаправленными.

</index>

Технические характеристики

Счетчик «Меркурий-230» обладает следующими техническими характеристиками:

Габаритные размеры – 258х170х74 мм.
Масса прибора – 1,5 кг.
Временной промежуток между поверками – 120 месяцев.
Средняя наработка на отказ – 150 000 часов.
Средний эксплуатационный срок – 30 лет.
Гарантийный срок – 36 месяцев.

Функциональные возможности

Трехфазный счетчик «Меркурий-230» производит хранение, измерение, учет, вывод на ЖКИ и последующую передачу по интерфейсам электрической энергии (реактивной, активной) по каждому тарифу отдельно и суммарно за периоды времени по всем тарифам:

От момента, когда были сброшены показания.
На начало и за текущие сутки.
На начало и за предыдущие сутки.
На начало и за текущий месяц.
На начало и за каждый из предыдущих 11 месяцев.
На начало и за текущий год.
На начало и за предыдущий год.

Параметры учета

Счетчик «Меркурий-230» способен вести контроль по 4 тарифам для 4 типов дней в 16 временных зонах суток. Ежемесячно данное оборудование программируется в соответствии с индивидуальным тарифным расписанием. В пределах суток минимальный промежуток действия тарифа равен одной минуте.

Также в силовых трансформаторах и линиях электропередач можно учитывать технические потери.

Измерение параметров

Дополнительно счетчик «Меркурий-230» может осуществлять измерение в сети таких параметров:

Мгновенных значений реактивной, активной и полной мощностей по сумме фаз и по каждой фазе с указанием направления вектора полной мощности.
Частоты сети.
Углов между фазными напряжениями, действующих напряжений и значений фазных токов.
Контроль энергии и мощности нагрузки с переводом в высокоимпедансное состояние импульсного выхода при повышении заданных установок.
Коэффициентов мощности по сумме фаз и по каждой фазе.

Журналы фиксирования

В журналах остается следующая информация:

Время, когда трехфазный счетчик «Меркурий-230» был включен/выключен.
Время увеличения установленных лимитов мощности и энергии.
Время коррекции тарифного расписания.
Время закрытия/вскрытия прибора.
Время появления/пропадания фаз 1,2,3.

Интерфейс

Счетчик электроэнергии «Меркурий-230» может быть представлен со следующим интерфейсом:

PLC-I.
IrDA.
GSM.
CAN.
RS-485.

Информация на ЖК-индикаторе

Электрический счетчик «Меркурий-230» отображает на ЖК-индикаторе следующую информацию:

Текущую дату и время.
Частоту сети.
Коэффициент мощности суммарный по трем фазам и по каждой из них.
Ток и фазное напряжение в каждой фазе.
Вечерний и утренний максимум реактивной и активной мощности в трех предыдущих месяцах и в текущем.
Измеренное значение полной, реактивной и активной мощностей (период интеграции равен одной секунде) суммарно по трем фазам и по каждой с индикацией квадранта, в котором пребывает вектор полной мощности.
Значение потребленной реактивной и активной электроэнергии суммарно по всем тарифам и по каждому из них с нарастающим итогом. Точность измерений — до сотых долей кВар/ч и кВт/ч.

Прямое подключение

В таком случае счетчик подключается к электрической линии. Монтаж довольно прост – необходимо лишь подсоединить с входной и выходной сторон концы кабеля.

В данном случае важно не перепутать коммутацию проводов:

Клемма №1 – вход «A».
Клемма №2 – выход «A».
Клемма №3 – вход «B».
Клемма №4 – выход «B».
Клемма №5 – вход «C».
Клемма №6 – выход «C».
Клемма №7 – вход «ноль».
Клемма №8 – выход «ноль».

В процессе монтажа необходимо учитывать все имеющиеся ограничения. Прямое включение, как правило, используется в сетях с величиной протекающего тока не более 100 A. Косвенные расчеты показали, что установленная мощность потребителей электрической энергии в таком случае не должна быть выше 60 кВт. Величина тока, протекающего через счетчик «Меркурий-230» Art, будет равна 92 A при таком объеме потребления.

При наличии в квартире или доме стандартного набора бытовых устройств – кондиционер, стиральная машина, телевизор и холодильник – такая схема подключения прибора учета сможет себя оправдать. Если же среди потребителей будет числиться отопительный котел, то предпочтительнее выбрать другой способ подключения.

Полукосвенная схема подключения

Подобный вариант подключения используется при установленной мощности потребления электрической энергии свыше 60 кВт. В данной схеме применяются трансформаторы тока, особенностью которых является тот момент, что первичная обмотка заменена электрическим проводом.

В результате протекания тока во вторичной обмотке по проводнику, согласно законам индукции, происходит электрическое напряжение. Показатель именно этого напряжения фиксируется прибором учета. Для расчета количества потребленной энергии необходимо коэффициент трансформации умножить на показания счетчика.

Подключить счетчик «Меркурий-230» АМ таким способом можно по различным схемам, в каждой из которых трансформаторы тока будут использоваться как своеобразный источник информации.

Десятипроводная схема подключения считается наиболее распространенной. Главным ее преимуществом следует назвать наличие гальванической развязки измерительных и силовых цепей. Недостатком такого варианта подключения является большое количество используемых проводов.

Последовательность подключения счетчика и трансформаторов выглядит так:

Клемма №1 – вход «A».
Клемма №2 – вход конца измерительной обмотки «A».
Клемма №3 – выход «A».
Клемма №4 – вход «B».
Клемма №5 – вход конца измерительной обмотки «B».
Клемма №6 – выход «B».
Клемма №7 – вход «C».
Клемма №8 – вход конца измерительной обмотки «C».
Клемма №9 – выход «C».
Клемма №10 – вход фазы «ноль».
Клемма №11 – фаза «ноль» со стороны нагрузки.

Осуществляя установку прибора учета для подключения в разрыв цепи трансформаторов, применяют специальные клеммы, обозначаемые Л1 и Л2.

Еще один вариант подключения счетчика с использованием полукосвенной схемы – сведение трансформаторов тока в конфигурацию, напоминающую звезду. В таком случае облегчается установка прибора учета, так как для монтажа требуется меньшее количество проводов, достигается это посредством усложнения внутренней схемы. Подобные изменения никоим образом не сказываются на точности и качестве показаний.

Существует еще один вариант подключения с использованием трансформаторов тока – семипроводной. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. Основным недостатком является отсутствие гальванической развязки измерительных и технологических цепей. Данная особенность делает эту схему опасной в обслуживании.

Для приборов учета, функционирующих с применением трансформаторов, в нормативной документации сформулировано особое требование: между счетчиком и электрическим проводом необходимо устанавливать контактную колодку или панель, посредством которой осуществляются все необходимые соединения.

В случае необходимости вторичная обмотка шунтируется, и эталонный счетчик подключается к системе измерений. Наличие колодки существенно облегчает монтаж. Оборудование можно снять и заменить на другое, не отключая при этом основную линию электроснабжения.

Используемые в приборах учета измерительные трансформаторы не всегда обладают заданными параметрами. По истечении определенного времени их следует проверять.

Важно учитывать эти детали при снятии показаний. Полукосвенные схемы подключения нуждаются в дополнительном внимании. Организации сбыта предпочитают работать с устройствами прямого включения.

Счетчик «Меркурий-230»: подключение косвенное

Подобный вариант подключения прибора учета не используется в бытовой сфере. Косвенная схема рассчитана на учет электрической энергии на шинах генерирующих предприятий. К таковым относятся атомные, гидравлические и тепловые электростанции.

На шинах, которые отходят от генератора, устанавливаются трансформаторы тока. Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Последняя через распределительные устройства, по линиям передач, поступает к подключенным к сети потребителям.

Отзывы потребителей

Счетчик «Меркурий-230» (цена — от 3 000 рублей) применяется в мелкомоторном и бытовом секторе для учета потребленного количества электрической энергии. Устанавливается данное оборудование в помещениях или закрытых шкафах, в которых предусмотрена дополнительная защита от неблагоприятного воздействия факторов окружающей среды.

Потребителями был отмечен ряд положительных моментов, характерных для данного прибора учета:

Компактные габаритные размеры.
Небольшое собственное потребление энергии.
Вынос опломбировочной части наружу.

Учет и распределение электрической энергии являются сложными техническими задачами. Монтаж электропроводки и установку счетчиков необходимо производить по определенным строгим правилам.

Счётчик Меркурий 230 – трёхфазный прибор для определения затраченной электрической энергии в 3-х или 4-х проводных цепях по нескольким тарифам. В зависимости от исполнения, аппарат учитывает активную и реактивную составляющие электроэнергии и подходит для установки на любых объектах индивидуального потребления, допуская возможность автономной эксплуатации или в составе централизованной контролирующей автоматической системы.

Вид счётчика – Меркурий 230 ART-03

Устройство и принцип работы

Принцип учёта предполагает фиксацию поступающих импульсов с последующим их преобразованием в информацию, обрабатываемую аналогово-цифровым модулем и отображаемую жидкокристаллическим дисплеем или механическим счётным устройством. В зависимости от исполнения и комплектации, данные передаются на удалённый компьютер посредством модема, сохраняясь во внутренней памяти электросчётчика.

Аппарат выполнен из следующих деталей:

составного корпуса;
электронного блока, включающего измерительные и фиксирующие устройства, плату памяти, жидкокристаллический дисплей;
механического счётного блока (для исполнения АМ);
узла подсоединения контактов, закрытого съёмной крышкой.

Технические характеристики

Характеристики	Величина
Класс точности
Номинальное напряжение (Uном), В	3×230/400 или 3×57,7/100
0,9 — 1,1
0,8 — 1,15
0 — 1,15
Базовый/максимальный ток для счетчиков непосредственного включения, А	5(60) или 10 (100)
Номинальный/максимальный ток для счетчиков, включаемых через трансформатор, А	5/7,5
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность), мА, не более:
Постоянная счетчиков, имп./(кВт*ч):
Точность хода часов счетчиков при нормальной температуре во включенном и выключенном состоянии, с/сут	±0,5
Измерение точности хода часов во включенном и выключенном состоянии, с/°С/сут:
Жидкокристаллический индикатор:
Полная мощность, потребляемая цепью тока, В*А, не более	0,1
Активная мощность в каждой цепи напряжения счетчика, Вт, не более	2
10
Диапазон внешнего напряжения питания интерфейсов, В:
Диапазон внешнего напряжения резервного питания, В	5,5 — 9
Средний ток потребления от внешнего источника питания интерфейсов САN и RS-485, мА, не более	30
Дополнительный ток потребления счетчиков от внешнего источника резервного питания, мА, не более	150
Максимальное число действующих тарифов	4
Габаритные размеры счетчика, мм, не более:
Масса счетчика, кг, не более	1,5
Предельный рабочий диапазон температур, °С
Предельный диапазон хранения и транспортирования, °С	-50… +70
Средняя наработка до отказа, час.	150000
Нормативный срок службы, лет	30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 2000

Габаритные размеры счётчика – Меркурий 230

Документация прибора

Каталог счётчиков – Меркурий: Смотреть

Руководство пользователя: Смотреть

Исполнение AR:

Сертификат: Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Исполнение АМ:

Сертификат Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Гарантия на прибор

Изготовитель предоставляет гарантию на 3 начальных года работы устройства, но не более 42 месяцев от даты производства. Чтобы изделие приняли на гарантийное обслуживание, необходимо приложить гарантийный талон из паспорта, исключив отклонения от руководства по эксплуатации устройства, разработанное изготовителем.

Частота индикации

Световой индикатор, размещённый на лицевой панели аппарата, сигнализирует об уровне расхода электроэнергии соответствующей частотой импульсов. Постоянная различается, в зависимости от исполнения и модификации, составляя 500, 800, 1000, 1600, 5000 или 8000 импульсов на кВт*ч.

Преимущества прибора

Достоинства модели в следующих качествах:

надёжной конструктивной защите от фальсификации данных;
учёте данных по нескольким тарифам (в зависимости от исполнения);
многофункциональных возможностях;
высокой точности учёта данных;
доступной цене;
большом выборе модификаций, с возможностью выбора подходящей в зависимости от предполагаемых условий работы – доступности функции удалённой передачи информации и подключения к централизованной контролирующей сети;
простоте монтажа и подсоединения;
удобстве снятия показаний;
возможности индивидуальной настройки на предельные характеристики сети.

Разновидности счётчика

Прибор производится в двух базовых исполнениях:

АR – модель, учитывающая активную и реактивную составляющую электроэнергии по нескольким тарифам, снабжённая жидкокристаллическим дисплеем;
АМ – счётчик с механическим отсчётным устройством, суммирующим показания по единому тарифному плану.

Исполнение АR производится в следующих модификациях:

00 R – модель трансформаторного подключения с величиной рабочего (предельного) электротока 5 (7,5) А и интерфейсом RS-485;
01 R – прибор прямого подключения с токовыми характеристиками 5 (60) А;
02 R – от предыдущей модификации отличается величиной электротока – 10 (100) А;
03 R – изделие с величиной электротока 5 (7,5) А;
01 CL, 02 CL, 03 CL – три аналогичных прибора по техническим характеристикам, но укомплектованные интерфейсом CAN и модемом PLC.

Исполнение АМ представлено следующими модификациями:

00 – для подключения предполагает использование трансформатора, токовые характеристики составляют 5 (7,5) А;
01 – подключается непосредственно, величина электротока – 5 (60) А;
02 – от предыдущей модели отличают токовые параметры – 5 (100) А;
03 – исполнение с токовыми характеристиками аналогично модификации 00.

Характеристики исполнения – АМ

Перечисленные модификации различаются классом точности и величиной постоянной. Детальнее об особенностях технических характеристик и комплектации производимых исполнений указано в паспортной документации.

Замена батарейки

Наличие автономного питания характерно для исполнений АR. Для замены аппарат необходимо полностью вскрыть, что предполагает разрушение пломбировки. Поэтому замена производится в процессе поверки или при гарантийном обслуживании в сервисном центре изготовителя.

После снятия крышки, извлекается отслужившая батарейка, аналогично вставляется новая, прибор закрывается.

Снятие показаний

Для исполнения прибора с механическим роликовым табло для снятия показаний достаточно выписать целое значение количества кВт*ч, без начальных нулей и десятичной доли (правый ролик красного цвета). После вычитания прошлых показаний и умножения на величину тарифа определяется сумма к оплате.

Для исполнения с ЖКИ данные снимаются и подсчитываются раздельно для каждого тарифного плана. Для этого необходимо:

Снятие показаний со счётчика – Меркурий 230

Дождаться автоматического появления значения показателя расхода по тарифу 1, обозначаемому на дисплее Т1 или выбрать его краткосрочным нажатием на кнопку ввода.
Записать значение, без учёта двух(одно или может вообще не быть дробных значение, в зависимости от исполнения) дробных разрядов справа от точки (красная рамка на фото).
Отнять показатели прошлого месяца и умножить на расценку.
Повторить операцию для каждого из тарифных планов.
Значения суммировать.

Подробнее про снятие показаний можете посмотреть в видео:

Можно ли сэкономить

Возможность сократить сумму оплаты за электроэнергию – выбрать модель с многотарифным учётом данных, что позволяет раздельно контролировать расход по времени суток.

Защита аппарата исключает незаконные способы экономии посредством самовольного изменения показаний. Поэтому потребителю необходимо разумно подходить к расходованию ресурсов, используя экономные современные электроприборы.

Подключение счётчика

Для установки аппарата используется ДИН-рейка, что существенно упрощает монтаж. Подсоединение производится в условиях отключённой подачи электроэнергии.

Подключение производится квалифицированным электриком с группой электробезопасности III или выше, под контролем ответственного представителя энергопоставляющей организации.

Схема, представленная в паспорте аппарата и продублированная на крышке клеммного узла, предполагает непосредственное подключение или использование трансформатора.

Непосредственное подключениеС помощью 2-х трансформаторовС помощью 3-х трансформаторов

Пуск электросчётчика в работу подтверждается внесением записи ответственным работником в соответствующую графу паспорта.

Многие люди покупают себе обновленные модели счетчиков для дома. Одним из самых популярных является трехфазный счетчик «Меркурий 230». Что это за устройство, какими техническими характеристиками, плюсами и минусами обладает, каков его принцип работы и как осуществить подключение электросчетчика «Меркурий 230» через трансформаторы тока? Об этом и другом далее.

Трёхфазный счётчик «Меркурий 230»

Это усовершенствованный прибор, имеющий телеметрический вывод со специальным интерфейсом, который нужен, чтобы обмениваться информацией. На приборе ставится электронная пломба для автоматической диагностики возникающих проблем. Это прямоточный агрегат для подсчета электрической энергии в трехпроводной и четырехпроводной сети. Его можно подключить прямым или трансформаторным методом.

Трехфазный счетчик «Меркурий 230»

Обратите внимание! При подключении трансформатора можно делать считывания энергии на предметах, имеющих высокую нагрузку.

Трехфазный счетчик обладает жидкокристаллическим дисплеем, куда поступают данные в киловаттах и часах. Оснащен восемью разрядами. Первые шесть цифр указывают на целые значения, а последние — на сотые. Погрешность в 1,0 киловатт. Температура работы от −40 до +55 градусов Цельсия.

Электросчетчик однофазный и трехфазный предназначен для работы дома и в условиях промышленности. Бывает индукционным или электронным. Последний более точный, поскольку не оснащен вращающимися деталями. Преобразует сигнал с измерительных устройств.

Достоинства и недостатки

Аппарат способен замерять мощность с разностью потенциалов, током по фазам, частотой сети и мощности по фазам. Обладает максимальной защитой и журналом событий. Учитывает электрическую энергию в любом направлении, передает данные расхода энергии по каждой из фаз. Имеет в себе архив мощности. Учитывает потери энергии и магнитное воздействие. Контролирует качество электрической энергии. Измеряет энергию, как за сутки, так и за год. Может быть запрограммирован под новый тариф.

Что касается недостатков, то основной минус — это некачественный корпус. По отзывам пользователей, часто у него ломается индикация нагрузки.

Простота использования как одно из преимуществ

Технические характеристики

Электронный счетчик «Меркурий 230» — устройство, имеющее повышенную точность и надежность. Нарабатывает около 150 000 часов. Работает исправно в течение 30 лет. Гарантия — 3 года. Номинальный ток — 5 ампер, а базовая сила тока — 10 ампер. Наиболее токовое значение — 60 ампер. Фазное напряжение — 230 вольт, а частота — 50 герц. Имеет несколько режимов импульсных выходов: основной с поверочным. Отличается тем, что не способен создавать больше, чем 1 импульс за 10 минут при отсутствии тока. Прибор прочен и надежен.

Обратите внимание! Объясняется высокой мощностью электрической сети из-за большого скопления электроприборов.

Полные сведения о технических характеристиках аппарата

Принцип работы

Счетчик учитывает активную и реактивную электроэнергию и мощность в трех и четырехфазных сетях переменного тока с помощью измерительных трансформаторов по суточным зонам, учитывая энергопотери и передавая эту информацию через цифровые интерфейсные каналы пользователю.

Важно понимать, что счетчик «Меркурий» бывает прямого, косвенного и полукосвенного подключений. В первом случае прибор подключается к сети, во втором и третьем случае используется трансформатор.

Принцип работы счетного оборудования на схеме

«Меркурий 230»: схема подключения

Как подключить трехфазный счетчик «Меркурий 230» правильно — важный вопрос. Поскольку существует три разновидности трехфазного счетчика, то есть и три способа подключения. Правильная установка — строгое соблюдение последовательности проводного соединения, которые отличаются друг от друга цветом. Первая фаза голубая или синяя, вторая — оранжевая или коричневая, третья — фиолетовая, а нулевая — зеленая. Есть прямое подсоединение и при помощи нескольких токовых трансформаторов.

Популярная схема подключения через трансформатор

Полукосвенное включение

Такой вариант используется там, где у объектов энергопотребления мощность больше 60 киловатт. Токовые трансформаторы, которые используются по схеме, обладают электрическими проводами, а не первичными обмотками. Прибор фиксирует напряжение, которое появляется при протекании тока по вторичной обмотке.

Схема полукосвенного подключения

Прямое подключение

При прямом подключении счетчик подсоединяется только к электролинии. Все что нужно, это присоединить кабель к входу и выходу оборудования. Коммутация проводом при этом очень важна. При монтаже стоит принимать во внимание имеющиеся ограничения. Прямое включение следует использовать тогда, когда сеть рассчитана на 100 ампер. При этом мощность должна быть больше 60 киловатт. Ток в счетчике будет равен 92 ампер.

Стоит указать, что если в квартире будет стандартный набор бытовой техники, к примеру, поставлен кондиционер со стиральной машиной, телевизором и холодильником, то подобную схему можно использовать. Если будет еще и электрический котел, то от нее стоит отказаться.

Схема прямого подключения

Косвенное включение

Косвенное включение в быту не используется. Оно предназначено только для промышленных предприятий, к примеру, атомных, гидравлических и тепловых электрических станций. Шины, отходящие от генераторной установки, ставятся вместе с токовыми трансформаторами. Данные от трансформаторных клемм идут на учетный прибор, который фиксирует то, сколько было выработано электроэнергии. Потом энергия идет через части распределительных устройств к проводам и приборам сети.

Схема косвенного подключения

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы.

Вызов мастера в помощь при подключении аппарата во избежание появления ошибок

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Содержание статьи:

Для учета электроэнергии в трехфазных цепях применяются счетчики особой конструкции, регистрирующие ее расход по каждой из фаз. Особенности рабочих режимов в силовых линиях вынуждают применять для снятия показаний специальные преобразователи – трансформаторы тока (ТТ). Прямое подключение трехфазного счетчика Меркурий, например, в такую цепь допускается лишь при одном условии. Наличие ограничений объясняется тем, что протекающие в контролируемой линии токи не должны превышать предельного значения в 60 Ампер.

Преимущества установки и эксплуатации изделия Меркурий 230

Трансформатор тока Меркурий 230

Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:

возможность учета электроэнергии по различным тарифам;
допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.

Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.

Потребность в питании 380 Вольт объясняется применением силового оборудования, в состав которого входят электродвигатели. Они успешно работают только при наличии трех фазных напряжений и применяются в скважных насосах, станках и других образцах техники, используемой в личных целях.

Характеристики электросчетчика

К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:

Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
Подсчет и регистрация токовых и частотных параметров.
Контроль потребления через интерфейс (с центрального диспетчерского пункта).
Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.

В счетчике также предусмотрен особый вид защиты, исключающий возможность несанкционированного проникновения при попытках хищения электроэнергии. В этих приборах снятие показаний ведется по алгоритму «с нарастающим итогом», не зависящим от мгновенного направления тока.

Зачем нужны ТТ

Подключение трехфазных счетчиков через трансформаторы тока Меркурий дает возможность расширить диапазон измеряемых параметров до нескольких сотен Ампер. Достичь этого удается за счет применения преобразующих устройств с фиксированным коэффициентом трансформации (чаще всего он равен 20-ти). Поскольку счетчики типа Меркурий рассчитаны на токи не более 60-ти Ампер – использование трансформатора позволяет снимать показания при их значениях в питающих цепях, достигающих многих сотен Ампер.

У других моделей ТТ коэффициент трансформации имеет «свои» значения (5, 30, 40 и т. д.).

Выбор конкретного образца преобразователя зависит от расчетного уровня токовой нагрузки в потребительской сети. Если значение тока не превышает 60-ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь.

Схемы подключения

Схема полукосвенного подключения

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.
