Счетчики воды VLF R Valtec в Санкт-Петербурге

Квартирный Счетчик воды Valtec (Валтек) измеряет горячий и холодный поток с температурным диапазоном – от + 5 до + 90° и давлением до 1,6 МПа. Этого достаточно для российских реалий.

Счетчики Валтек имеют импульсный выход. Если дом подключен к автоматизированной системе учета, то считывать показания можно дистанционно.

В соответствии с требованиями МИ 2985-2006 ГСИ, в приборах установлена защита от магнитных полей, способных нарушить работу аппарата. Счетчик надежно встраивается в водопроводную сеть. В комплект входят крепежные гайки и набор для пломбирования.

Производитель

Производителем счетчика воды Valtec vlf r является итальянско-российская фирма VALTEC. За 10 лет присутствия на российском рынке зарекомендовала себя как надежный поставщик продукции, который дает гарантию12 лет на свои изделия. Длительное и плодотворное сотрудничество с российскими строительными организациями сделало ее обладателем премии России «Бренд года». Только в Москве 1 млн. кв. метров жилой площади укомплектован приборами этой компании.

Модели и технические характеристики

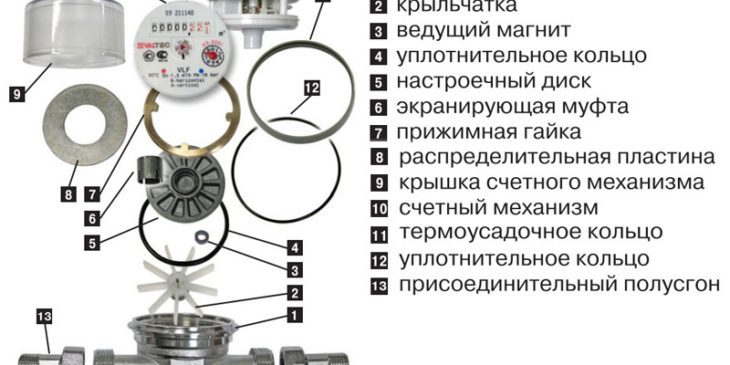

Valtec – водосчетчик с простой конструкцией. В основу заложен принцип вращения крыльчатки потоком движущейся воды. Счетный механизм находится за перегородкой, отделяющей его от жидкости. Здесь же располагаются 2 магнита. С их помощью обороты крыльчатки передают движение счетному устройству.

Счетчики воды Valtec vlf u имеют ряд разновидностей, которые показаны в таблице.

Название счетчика	Диаметр модели в дюймах	Расход воды м3/ч	Длина в мм	Использование
Счетчик для воды Valtec 1/2	1/2	1,5	110	универсальный квартирный длиной 110 мм, на холодную и горячую воду
Valtec vlf 15u	1/2	1,5	110	Квартирный вариант на горячую и холодную воду
Valtec vlf 20u	3/4	2,5	105	универсальный Valtec 3/4 для воды горячей и холодной
Valtec vlf R – I	1/2	от 1, до 3	205	учет водоснабжения горячей воды и холодной
Valtec vlf R – IL	1/2	от 1, до 3	80	Квартирные для горячей и холодной воды

Преимущества и недостатки

Счетчики для воды Валтек имеют множество преимуществ. Судя по отзывам, недостатков обнаружено мало. Приборы имеют высокий рейтинг. Возможно, некоторых отпугивает цена.

Преимущества счетчиков для воды следующие:

• длительное время эксплуатации;
• возможность использования как для горячей, так и для холодной воды;
• точность показаний;
• неприхотливость в использовании.

К незначительным недостаткам относится возможность работы счетчика в заданном температурном интервале и до определенного давления воды. Эти параметры указаны в паспорте изделия.

Комплектность и особенности монтажа

Счетчик Valtec разрешается устанавливать своими руками. Работа проводится только тогда, когда прибор прошел проверку «Горводоканала» и в паспорте имеются соответствующие отметки.

Затем проверяется наличие комплектующих узлов, которые устанавливаются совместно со счетчиком. Сюда входят:

1. Кран. В зависимости от материала трубопровода, они бывают латунные или пластиковые. Это важный узел, к которому предъявляются особые требования. В случае его выхода из строя, есть вероятность затопления квартиры.
2. Фильтр для очистки поступающей воды.
3. Обратный клапан. Он требуется для того, чтобы при отсутствии воды, заходящий в систему воздух не крутил счетчик.
4. Прибор V.
5. Прокладки из паранита.
6. Соединительные гайки-американки.

Паспорт водосчетчика Valtek можно скачать ЗДЕСЬ.

Перед началом монтажа следует ознакомиться с некоторыми особенностями, чтобы не допустить ошибок при установке. Они состоят из следующих пунктов:

1. Правильно подбирается место. Обычно устанавливаются сразу же после ввода водопроводной магистрали в помещение. Многое зависит от планировки дома.
2. С патрубков счетчика снимаются предохранительные колпачки, сделанные из пластика.
3. Место установки выбирается с прямым трубопроводом.
4. Готовятся опоры. Они ставятся на некотором расстоянии от прибора и после него, под трубы. Необходимы для надежности крепления корпуса и устранения риска его вибрации.
5. Нанесенная на корпус стрелка должна располагаться в направлении движения потока воды.
6. Обеспечивается герметичность мест стыков.
7. В случае перепада диаметров между трубами и счетчиком, требуется наличие переходников.
8. Запрещается установка аппарата вблизи силовых трансформаторов из-за присутствия магнитного поля.
9. Процесс монтажа ведется на горизонтальных и вертикальных участках. Запрещается устанавливать счетным механизмом вниз.

Монтаж изделия

В процессе монтажа следует пользоваться инструкцией.

Этапы монтажа:

1. Чтобы избежать ошибок, нужно разложить все компонуемые узлы в определенном порядке: кран, фильтр, счетчик и обратный клапан. Между фильтром, счетчиком и обратным клапаном располагаются 2 патрубка. Важно, чтобы стрелки на всех элементах указывали одно направление.
2. Ведется предварительная сборка узлов без герметизирующего материала. Во время скручивания деталей подсчитывается количество сделанных витков. Затем конструкция разбирается и на резьбу наворачивается пакля. Предварительно она скатывается в тонкую нить. Сверху наносится слой специальной пасты. Иногда вместо пакли используется уплотнительная лента.
3. Все узлы скручиваются окончательно в установленном порядке.
4. Перед врезкой всей конструкции в магистраль измеряется ее общая длина. Хоть вода и отключена, необходимо подставить емкость, чтобы после обрезки участка из системы вылилась оставшаяся в ней жидкость.
5. Если система выполнена из металла, то потребуется нарезка резьбы. Отрезаемый участок точно вымеряется. При использовании пластикового трубопровода в месте стыка используются фитинги. Устанавливать пластик значительно проще, поскольку материал хорошо гнется и с ним легче работать.

На последнем этапе проводится проверка. Открывается кран и система заполняется водой. Если течи отсутствуют, а счетчик работает, значит, монтаж закончен.

Вызывается представитель из «Водоканала», который после осмотра делает отметки в паспорте и проводит пломбировку системы.

Срок службы и межповерочный интервал

Прибор совместного производства изготавливается с учетом местных условий, в отличие от полностью иностранных аппаратов. Приобретение последних экономически невыгодно, поскольку они не отрабатывают свой срок. Счетчики Valtec полностью вырабатывают свой ресурс в течение 12 лет. Такой срок эксплуатации указан в паспорте.

С целью учета работы прибора устанавливаются промежуточные поверки. В зависимости от того, на какую воду был установлен счетчик: холодную или горячую, у него разный межповерочный интервал:

• на холодную – 4 года;
• на горячую – 6 лет.

Кроме того, проводятся промежуточные поверки. Они носят название «неплановые» и проходят вне межповерочного периода.

Снятие показаний

Снятие показаний с водосчетчика идет по восьмироликовой шкале. Внешне это индикатор, в котором видны 8 окошек, где расположены цифры: 5 черных и 3 красные. Черные цифры указывают величину расхода в кубометрах, а красные – в литрах.

На литраж можно внимания не обращать или округлять его до целого числа кубов, поскольку эта величина небольшая. В процессе работы счетчика кубометры воды постоянно накапливаются. Поэтому снимаются относительные показания. От числа, высветившегося на данный момент, вычитается величина, снятая в прошлом месяце. Полученная разность умножается на существующую расценку.

Как остановить или замедлить работу счетчика

По принципу действия счетчики воды бывают: электронные, тахометрические, ультразвуковые и вихревые. Аппарат Valtec – тахометрический. Вращающаяся крыльчатка с помощью магнитов передает движение на счетный механизм.

Желание платить меньше за расход воды присутствует у всех и постоянно. Для этого используются разные приспособления или хитрости. Неодимовые магниты хорошо справляются с такой работой. Они бывают небольшого размера – 5х3 мм или увеличенные – 100х50 мм.

Для остановки счетчика Valtec используется магнит с габаритами 60х30 мм с нанесенной на нем маркировкой №42. Он разрешен к продаже и примечателен тем, что со временем не размагничивается. Закрепляется устройство на боковой стенке корпуса счетчика.

При вращении крыльчатки один из двух внутренних магнитов передает импульсный сигнал на другой, который его принимает и сообщает вращательное движение цифровому блоку. Расположенный снаружи магнит препятствует передаче сигнала между внутренними деталями. В результате работа счетчика останавливается, а вода продолжает поступать. При этом пломбировка остается на месте. После отвода магнита от корпуса аппарат продолжает свою работу в обычном порядке.

Устанавливая магнит, имейте в виду, что это незаконно и карается крупным штрафом. Магнит может повредить прибор учета, поэтому будьте готовы к тому, что придется приобретать новый аппарат. Хорошо подумайте, стоит ли небольшая экономия на оплате водоснабжения этих проблем и затрат!

Аналоги

У счетчика Valtec имеется множество аналогов. Среди них следующие аппараты:

1. Универсальный счетчик ITELMA 1/2″. Прибор рассчитан на учет холодной и горячей воды. Материал корпуса – полиметалакрилат и латунь. Обладает способностью держать гидроудар. Размеры корпуса составляют 1/2″. Общая длина – 110 см, расход – от 1,5, до 3 м³/_ч.
2. Универсальный счетчик МЕТЕР 1/2″. Приспособлен для горячей и холодной воды. Корпус изготовлен из металла и пластика. Минимальный расход воды составляет 0,03 м³/_ч, а нормальный – 1,5 м³/_ч. Общая длина составляет 110 см.
3. Счетчик воды Норма СВКМ 15 Г. Корпус счетчика хромированный. Его диаметр – 15 мм. В комплект входят все принадлежности для самостоятельной установки. В приборе присутствует магнитозащита.

Счетчик VALTEC – удачный вариант при выборе измерительного прибора. Заложенная в нем итальянская основа адаптирована под рынки разных стран, в связи с чем аппарат непритязателен к качеству воды. При необходимости ремонта проблем с выбором сервисного центра не возникнет. Прибор характеризуется стабильной работой и точным учетом.

Установка счетчика для воды – это потребность, позволяющая платить за реально потребленные кубометры. Все, кто установил приборы учета, отмечают быструю окупаемость устройства и ряд экономических преимуществ.

Существует три объективные причины, которые подтверждают необходимость установки счетчика: оплата за фактически потребленную воду, более привлекательные тарифы, экономия природных ресурсов.

Задумываясь о приобретении прибора учета потребленной воды, отдавайте предпочтение надежным и качественным устройствам. Счетчик Valtec входит в число лучших устройств. Водосчетчик позволит избежать переплат, а, значит, экономить.

Технические характеристики

Счетчик воды Valtec

Счетчик Valtec VLF необходим для измерения расхода сетевой воды согласно СНиП и питьевой воды, согласно ГОСТ. Работает прибор в системе холодного и горячего водоснабжения при давлении до 1,6 Мпа, при температуре от пяти до девяноста градусов выше нуля. Главное назначение устройства – учет потребления воды в частном хозяйстве.

Счетчик холодной воды имеет определенные конструктивные особенности, которые позволяют прибору выдавать точный результат на протяжении всего периода эксплуатации:

• Опоры крыльчатки учетного прибора для воды из кварцевого материала позволяют увеличить срок службы устройства до двенадцати лет.
• Благодаря горячему прессованию корпуса из латуни, повышается термостойкость прибора, он выдерживает нагрев до ста сорока пяти градусов.
• Никельное и хромое покрытие позволяет надежно защищать корпус водомера от коррозии.
• Приборы проходят метрологическую настройку в специальных лабораториях, что гарантирует высокую точность оборудования.
• Устройство оснащено антимагнитной защитой.
• Импульсный счетчик Valtec реализуется полностью укомплектованным необходимыми прокладками, клапанами и сгонами.
• Благодаря импульсному выходу, показания прибора могут считываться дистанционно.

Тип прибора – механический, крыльчатый, сухоходный, одноструйный.

Оборудование может монтироваться горизонтально или вертикально, это не отразится на точности учета. Межповерочный промежуток – шесть лет.

Преимущества счетчиков для воды Valtec

Счетчик универсальный применяется для контроля за потреблением горячей и холодной воды. Это популярная продукция отечественного рынка, которая пользуется высоким спросом, благодаря своим техническим характеристикам и качеству. Потребители отдают предпочтение данным моделям, поскольку в них сочетаются доступная стоимость и надежность, высокая точность измерения, долговечность службы и универсальность. Некоторые образцы оснащены обратным клапаном.

В каталоге товаров можно увидеть несколько модифицированных моделей Валтек:

• VLF-15U
• VLF-15U-I
• VLF-15U-IL
• VLF-15U-L
• VLF-20U

Счетчик Universal широко применяется на отечественном рынке. Качество и надежность прибора подтверждены сертификатами и знаками отличия. Инженерная сантехника Валтек отмечена престижной наградой «Бренд года».

Счетчик воды

Среди разнообразия квартирных водосчетчиков Валтек занимает лидирующие позиции уже долгий период времени.

Преимуществами использования данного оборудования считается:

• высокая надежность – гарантия от производителя составляет шесть лет;
• устойчивость к повышенному давлению в системе водоснабжения;
• устойчивость к повышению температуры;
• импульсный выход в некоторых моделях.

Установка счетчиков

Получая ежемесячно платежки с космическими цифрами, все большее количество людей задумывается о том, что установка счетчиков воды – единственный способ начать платить адекватно, не переплачивая за не потребленные кубометры воды. Ежемесячная переплата составляет около тридцати процентов, а это – немало. После установки водомера пользователь увидит разницу в первый же месяц. Стоимость прибора учета и монтажа окупится уже через шесть-восемь месяцев. Установить счетчик воды – значит начать экономить.

Устанавливать водосчетчик Валтек можно самостоятельно.

Существуют определенные инструкции, указывающие как сделать это максимально правильно. Есть ряд рекомендаций относительно корректного использования прибора:

• Продуйте входной патрубок водосчетчика в вертикальном и горизонтальном положении. Звездочка должна вращаться в любом положении.
• Важно, чтобы после установки крышка счетчика не была запотевшей. Факт сигнализирует о нарушении герметичности прибора.
• Желательно приобрести водомер с импульсным выходом. Все популярнее становятся автоматизированные системы контроля.
• Приборы с импульсным выходом также разнятся: существует два варианта выхода. Релейный вариант более бюджетный, чем выход по европейскому стандарту Чтобы не менять счетчик впоследствии, выбирайте сразу же адаптированный вариант, который без труда переключается со стандарта на стандарт.
• Проверяйте, чтобы в комплект входили необходимые части, иначе придется приобретать детали отдельно.
• Проверьте дату поверки, не приобретайте прибор, если он был произведен более двенадцати месяцев назад. Отсчет начинается не с момента введения в эксплуатацию, а с даты крайней поверки.

Результативность установленных счетчиков Валтек будет заметна сразу же.

Как остановить счетчик воды валтек

Остановка счетчика воды Валтек, применяя магнит, только со стороны кажется выгодной и простой. На самом деле, привлекательная реклама магнитных конструкций и обещание существенной экономии, не более, чем просто слова.

Остановка счетчика воды Валтек

Хозяин квартиры или дома, устанавливая магнит, должен знать, что данная практика угрожает не только большими штрафами, но и повышает риск выхода прибора из строя. Многие считают, что зафиксировать факт наличия магнита невозможно: достаточно просто не пускать контролеров и безнаказанно пользоваться лайфхаком.

Но теперь не обязательно непосредственно изучать счетчик, чтобы заметить запрещенное устройство. Существует тесламетр, который обнаруживает несанкционированное воздействие на водомер издалека.

Кроме этого, на счетчике может стоять антимагнитная пломба. Она изменяет цвет, если на водомере используются приспособления для искажения показателей.

Если человек попался на использовании магнита на счетчике Валтек, придется заплатить штраф, и его размер может в несколько раз превышать полученную «прибыль».

Алгоритм выглядит следующим образом:

• Определяется приблизительная дата, когда начал применяться магнит. Инспектор производит простые расчеты: с момента последней поверки, а если ее не было – с момента установки счетчика, если срок менее тридцати шести месяцев. Доказать, что нарушили правило вы совсем недавно, не получится.
• Выписывается акт об административном нарушении.
• Сумма штрафа рассчитывается следующим образом: производится перерасчет по средним нормам и результат умножается на десять.

Поэтому лучше не испытывать удачу, рискуя деньгами.

Установка приборов учета очень выгодна, это не вызывает сомнений. Выбирая вариант, учитывайте все преимущества и выбирайте лучшее. Водомеры Валтек – качественная техника, которая позволит получать точный результат.

Главная страница→Продукция→4. Расход→4.1. Расходомеры жидкости→4.1.1. Квартирные счетчики воды (водосчетчики)→ VALTEC VLF-R счетчики воды

Счетчики VALTEC VLF-R сняты с производства. Ближайшие аналоги-водосчетчики: ВСКМ-90-15/20, ПУЛЬС-15У, ОСВХ, ОСВУ/ОСВХ.

(ВАЛТЕК) – популярная продукция отечественного рынка инженерных товаров. Потребителей привлекает соотношение цены и качества, надежность, высокая точность измерений, универсальность данных приборов.Счетчиками воды VLF, предназначенными для систем с температурой 5–90 °С, оснащают вводы водопровода – холодного и горячего. Предлагаемые водосчетчики VALTEC (ВАЛТЕК) обладают увеличенным ресурсом, повышенной чувствительностью, энергонезависимы, снабжены присоединительными сгонами, обратными клапанами (прилагаются в комплекте).Счетчики воды VALTEC (ВАЛТЕК) оборудованы защитой от воздействия магнитом. Модели с импульсным выходом обеспечивают передачу показаний удаленному диспетчерскому пункту.

Счетчик воды ValtecVLF-R — прибор, предназначенный для измерения расхода холодной и горячей воды, главным образом – в квартирах.

Технические характеристики счетчика Valtec VLF-R

Условный диаметр предлагаемых моделей – 1/2 и 3/4″;

Номинальный расход воды – 1,5 и 2,5, максимальный – 3,0 и 5,0,

Порог чувствительности – 0,01 и 0,02 куб. м/ч, соответственно.

Установочная длина со сгонами – 160 или 190 (1/2″), 205 (3/4″) мм.

Резьба присоединительных патрубков – 3/4 и 1″, соответственно.

Импульсный выход – нет

Тип счетчика – крыльчатый

Гарантия на счетчик — 3 года

Срок поверки счетчика — 6 лет

Счетчик воды ValtecVLF-R-L предназначен для измерения расхода холодной и горячей воды, главным образом – в квартирах.

Технические характеристики счетчика Valtec VLF-R-L

Условный диаметр предлагаемых моделей – 1/2 и 3/4″;

Номинальный расход воды – 1,5 и 2,5, максимальный – 3,0 и 5,0, порог чувствительности – 0,01 и 0,02 куб. м/ч, соответственно.

В комплектации без присоединительных сгонов.

Установочная длина – 80 или 110 (1/2″), 105 (3/4″) мм.

Резьба присоединительных патрубков – 3/4 и 1″, соответственно.

Импульсный выход – нет

Тип счетчика – крыльчатый

Гарантия на счетчик — 3 года

Срок поверки счетчика — 4 лет

Водосчетчик универсальный Valtec VLF-15U – для измерения расхода холодной и горячей воды, главным образом – в квартирах.

Технические характеристики счетчика Valtec VLF-15U

Условный диаметр модели – 1/2″;

Номинальный расход воды – 1,5 куб. м/ч.

Длина прибора без сгонов – 110 мм.

Резьба присоединительных патрубков – 3/4″.

Для данной модели установлен увеличенный межповерочный интервал – 6 лет (на холодную и горячую воду).

Счетчик воды Valtec VLF-R-I Прибор предназначен для измерения расхода холодной и горячей воды, главным образом – в квартирах.

Наличие импульсного выхода позволяет организовать дистанционное считывание показаний.

Технические характеристики счетчика Valtec VLF-R-I

Условный диаметр – 1/2″;

Номинальный расход воды – 1,5; максимальный – 3,0;

Порог чувствительности – 0,01 куб. м/ч, соответственно.

Установочная длина со сгонами – 205 мм.

Счетчик воды Valtec VLF-R-IL предназначен для измерения расхода холодной и горячей воды, главным образом – в квартирах.

Наличие импульсного выхода у квартирного водосчетчика позволяет организовать дистанционное считывание показаний.

Технические характеристики счетчика Valtec VLF-R-IL

Условный диаметр – 1/2″;

Номинальный расход воды – 1,5; максимальный – 3,0;

Порог чувствительности – 0,01 куб. м /ч, соответственно.

Монтажная длина – 80 мм.

Поставляется без присоединительных полусгонов.

Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды

КМЧ и дополнительное оборудование к тахометрическим водосчетчикам

Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20); — домовые счетчики (общедомовые турбинные Ду25,32,40,40);;см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста: — комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием); — кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь); — фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной); — редуктор давления (с манометром или без); — дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.

Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию: помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:

Присоединительная арматура: — Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич». (ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора): — Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.) — Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода — Проставки (габаритные имитаторы, монтажные вставки) — Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы) Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).

Дополнительное оборудование узлов учета расхода (УУР): — Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники — Шкафы монтажные — КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления. — Оборудование и системы для диспетчеризации Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование. Кабель (электропитания и связи (сигнальный).

Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)

Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).

При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:

а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);

в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.

г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.

Разрешительная и техническая документация

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).

Copyright © ТЕПЛОПРИБОР.рф 2015-2017 все права защищены, текст зашифрован, копирование отслеживается и преследуется; авт./ред.-ФМВ; соавторы ДЕК/ОРН, КЦ-М15/П0. ГК Теплоприбор — производство и продажа КИПиА: Тахометрические счетчики холодной, горячей воды и универсальные (+5…+90°С): квартирные/бытовые (крыльчатые Ду15, Ду20) и обще-домовые/промышленные турбинные водосчетчики с Ду более 25мм. См. техописание/характеристики ВС, прайс-лист (оптовая цена), форму заказа (как выбрать, заказать и купить) водосчетчики по цене производителя в наличии со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ.

Заранее благодарим Вас за обращение в любое из предприятий группы компаний — ГК «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и другие) и обещаем приложить все усилия для оправдания Вашего доверия.

Вернуться в начало страницы

Цена: от

Наличие на складе: Под заказ*

Срок поставки: 5-10 раб. дней

Все цены на тахометрические водосчетчики указаны в рублях (см. общий прайс-лист) без учета налога НДС, стоимости дополнительного оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на рынке расходометрии имеются дешевые некачественные копии тахометрических счетчиков холодной и горячей воды: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, не внесенные в базу, без дополнительных опций, монтажно-присоединительных частей; поэтому, возможно даже имеющие более низкую цену.

Распечатать страницу

Заказать онлайн

Содержание статьи:

Счетчик Valtec предназначен для учета потребления воды. Прибор используют в жилых и коммерческих помещениях. Это универсальное устройство производства Россия-Италия входит в десятку лучших измерительных приборов. Подходит для установки на трубы с горячей и холодной водой.

Особенности продукции

Счетчик воды Валтек

Счетчик воды Валтек относится к механическим изделиям крыльчатого вида. Они абсолютно энергонезависимы.

Конструкция состоит из деталей:

• латунного корпуса;
• стального цилиндра;
• механизма с крыльчаткой, вала, подшипников, лопастей;
• ведущего магнита;
• уплотнительного кольца;
• паронитовых прокладок;
• прозрачной крышки из стекла;
• счетного механизма;
• настроечного диска.

Прибор комплектуется обратным клапаном, который предотвращает отток воды в обратном направлении. Его устанавливают по желанию владельца.

Принцип действия

Функционирование устройства основано на преобразовании скорости проходящего потока воды в число оборотов счетного механизма. Движение крыльчатки передается на пластмассовые шестеренки, которые вращают стрелки измерительного элемента. Вал крыльчатки опирается на кварцевую пластину.

Верхняя часть устройства не соприкасается с водой. Измерительный механизм снабжен водонепроницаемой перегородкой. Все детали, которые находятся в воде, выполнены из прочного стекловолокна, защищены от коррозии.

Корпус изготавливают из латуни, это прочный сплав, который обеспечивает долговечность.

Срок службы прибора составляет 12 лет при условии правильной установки и эксплуатации. В течение этого периода получают точные данные о расходе воды.

Надежная работа обеспечивается проверками устройства, которые проводят каждые шесть лет.

Стоимость счетчика для воды Valtec начинается от 700 рублей. Если в комплект добавляется импульсное устройство для дистанционной передачи данных, то цена возрастает на 100–150 рублей.

Разновидности

Приборы различаются:

• номинальным объемом расхода воды за единицу времени;
• монтажной длиной;
• диаметром установки;
• наличием импульсного выхода.

Импульсные модели считывают показания автоматически и передают их в контролирующую организацию.

Достоинства приборов

Устройства этой марки отличаются некоторыми преимуществами:

• устойчивостью материала к коррозии;
• работают даже в нефильтрованной воде;
• долгим сроком службы;
• большим интервалом между проверками;
• небольшой погрешностью измерений;
• защитой от магнитного воздействия;
• энергонезависимостью;
• возможностью дистанционной передачи данных.

Для снятия показаний учитывают значения, которые расположены слева от запятой, желтый прямоугольник. Расчет выполняется путем вычитания предыдущих показаний из текущих значений. Полученный результат умножают на расценки по тарифу.

Счетчики надежно защищены от воздействия магнитных полей. Остановить или замедлить работу с помощью магнита не получится.

Качество приборов подтверждено Сертификатами ГОСТ, они включены в Госреестр измерительных средств. Их используют для систем с питьевой водой.

Популярные модели

Модель “VALTEC VLF–R”

Счетчики на воду Валтек пользуются особой популярностью у потребителей. Каждый прибор рассчитан на температуру до 90 градусов, можно устанавливать на горячую или холодную трубу, нет разделения.

VALTEC VLF–R — универсальный аппарат для измерения жидкости в частном доме или квартире. Отличается небольшими погрешностями данных. Возможна вертикальная и горизонтальная установка. Диаметр составляет ½ и ¾’’, монтажная длина – 160 или 190 мм, нет импульсного устройства.

VALTEC VLF–R –L — универсальная модель для холодной и горячей воды в помещении. Диаметр ½ и ¾ дюйма, установочная длина 80 или 110 мм, нет импульсного выхода.

VALTEC VLF–15U — прибор учета горячей и холодной воды с увеличенным интервалом проверки. Импульсный выход обеспечивает дистанционную передачу показаний. Диаметр ½ дюйма, монтажная длина прибора – 110 мм.

VALTEC VL –R –I — та универсальная модель используется для холодной и горячей воды в квартире или доме. Есть импульсный выход. Условный диаметр ½ дюйма, установочная длина со сгонами – 205 мм, монтажная – 80 мм. Поставляется без присоединительных полусгонов.

Критерии выбора

При покупке счетчика учитывают некоторые моменты:

• осматривают прибор на отсутствие дефектов;
• у продавца уточняют наличие паспорта с заводской отметкой о проверке;
• выбирают модель с импульсным выходом или без него;
• проверяют комплектацию;
• учитывают монтажную длину.

Товар упаковывают в специальную коробку. Проверяют наличие гарантийного срока.

В комплекте с устройством прилагаются: сгон, насадки, уплотнительные прокладки, фитинги.

Монтаж и крепление

Монтаж конструкции

Счетчик на воду Valtec легко монтируют в трубы водоснабжения. Старые модели устанавливают горизонтально или вертикально. Новые усовершенствованные варианты ставят под любым углом.

В комплект поставки входят:

• счетчик;
• паспорт;
• проволока и пломба;
• гайки для соединения;
• уплотнительные прокладки.

Обычно монтаж устройства доверяют специалистам, имеющим специальное разрешение. При необходимости прибор устанавливают самостоятельно. Для этого подробно изучают инструкцию.

Выполняют следующие действия:

1. Выбирают месторасположение прибора.
2. Обеспечивают прямые участки на входе и выходе.
3. При горизонтальной установке, индикатор счетного механизма ориентируют вверх.
4. Прибор монтируют по потоку воды, на корпусе есть специальная стрелка.
5. Перед устройством ставят фильтр для очистки воды, это увеличит срок службы.
6. В качестве уплотнителя используют льняную паклю, ее наматывают на фильтр запирающего крана.
7. Чтобы соединение не лопнуло, его нельзя перетягивать.
8. Для водомера на горячую трубу используют прокладку из паронита, для холодной ставят резиновые кольца.
9. Патрубок накручивают на уплотненную резьбу фильтра, после ставят счетчик. Второй соединяют с обратным клапаном.
10. Врезают счетчик.

После установки проверяют работу системы. Подают воду и откручивают запорный кран. Если нет течи, прибор функционирует правильно, вызывают сотрудника водоканала для опломбирования.

Виды поломок

В процессе эксплуатации счетчики могут выйти из строя.

Признаки неисправности устройства:

• неправильные показания;
• индикатор не вращается.

Причины возникновения проблем:

• разгерметизация корпуса;
• неправильный монтаж устройства;
• старая водопроводная сеть;
• плохая очистка жидкости;
• образование ржавчины;
• сильный напор воды;
• поломка счетного механизма;
• слишком высокая температура жидкости.

Небольшие повреждения исправляют на месте.

Если возникли более серьезные дефекты:

• поломки лопастей крыльчатки;
• раскалывание стеклянной панели;
• трещины на пластиковом кольце.

Для устранения таких проблем обращаются к специалистам в сервисные организации:

1. Мастер фиксирует неисправность работы прибора.
2. Снимает показания.
3. Определяет причины плохой работы.
4. Снимает пломбы.
5. Устанавливает временную вставку.
6. Выдает документ о приостановлении передачи показаний.

Во время ремонта расчет проводится по средним значениям за последние полгода. После этого приборы обязательно проходят проверку.

Если не вышел гарантийный срок, проводится независимая экспертиза, выявляющая причину поломки. Счетчик отправляют обратно на завод и исправляют проблему. Возможна замена на новый прибор.

Отзывы

Любовь, г. Санкт-Петербург: «Недорогие, надежные устройства, хорошо вписываются, легко устанавливать. Работают бесшумно, выдерживают температуру до 90 градусов. После приобретения счетчиков почувствовали реальную экономию денег. Оплачиваем только то количество воды, которое потребляем. Выгода на лицо, счета за услуги ЖКХ стали меньше».

Алексей, г. Новосибирск: «Пользуемся приборами Валтек уже пять лет. За это время не было проблем, счетчики работают, лишнее не накручивают. Модели универсальные, нет разделения на горячую и холодную воду. В комплекте продавались все необходимые для установки детали. Проблем с монтажом не возникло. Порадовала вполне доступная цена».

Счётчик Валтек – современное устройство крыльчатого типа для замера объемов потребленной воды, предлагаемого питерским производителем при участии итальянской фирмы, которой прибор обязан своим названием. Прибор предназначен для коммерческого учета холодной и горячей воды.

Вид счётчика – Valtec

Устройство и принцип работы

Конструкция модели предусматривает объединение следующих комплектующих:

• корпуса с установленной в нем крыльчаткой;
• ведущего магнита;
• уплотнительного кольца;
• настроечного диска;
• экранирующей муфты;
• прижимной гайки;
• распределительной пластины;
• счетного узла с крышкой;
• термоусадочного и двух уплотнительных колец;
• половинных сгонов, для подсоединения водомера.

Устройство счётчика Валтек

Проходя через прибор, вода вращает крыльчатку и передает данные посредством часового механизма, отсчитывающего показания.

Технические характеристики

Характеристики	Значение характеристик по маркам
VLF-15-1.5	VLF-20-2.5
Диаметр условного прохода, мм (дюймы)	15 (1/2)	20 (3/4)
Расходы воды:
0,03 (0,06)	0,05 (0,10)
— переходный Gt³ класс B¹ (класс А¹), м³/час	0.12 (0.15)	0.20 (0.25)
— эксплуатационныйGэ⁴ класс B¹ (класс А¹), м³/час	1,5 (1,5)	2,5 (2,5)
— номинальный Gном⁵ класс B¹ (класс А¹), м³/час	1,5 (1,5)	2,5 (2,5)
— максимальный Gmax⁶ класс B¹ (класс А¹), м³/час	3.0 (3,0)	5,0 (5.0)
Порог чувствительности, м³/час	0,01	0,02
Диапазон температур измеряемой среды, °С	+5 ÷ +90	+5 ÷ +90
Диапазон температур окружающей среды, °С	+5 ÷ +50	+5 ÷ +50
Относительная влажность окружающего воздуха при температуре +35°С	80	80
Потери давления
— при номинальном расходе ΔPном⁷, МПа (бар)	0,025 (0,25)	0,025 (0,25)
— при максимальном расходе ΔPмакс⁷, МПа (бар)	0,1 (1,0)	0,1 (1,0)
Наибольшее измеряемое количество воды
38	63
— за месяц, м³	1125	1875
Емкость указателя счетного механизма, м³	99999,9999	99999,9999
Цена, единицы измерения младшего разряда, м³	0,0001	0,0001
Пределы допустимой погрешности в диапазоне расходов Gmin≤G≤Gt, %	±5	±5
Пределы допустимой погрешности в диапазоне расходов Gt≤G≤Gmax, %	±2	±2
Присоединительная наружная резьба корпуса, дюймы	G 3/4″	G 1″
Средняя наработка на отказ, тыс. часов	86	86
Полный средний срок эксплуатации, лет	12	12
Для счетчиков с импульсным выходом
Вес импульса (для счетчиков с импульсным выходом), дм³/имп	10	10
Максимальный коммутируемый ток, мА	100	100
Максимальное коммутируемое напряжение, В	24	24
Сечение кабеля, шт × мм²	4 х 0,11	4 х 0,11
Длина кабеля, м	1	1
Длительность импульса, с	0,6	0,6
Длина, мм	80(140)⁸; 110(170)⁸	105(205)⁸
Рабочее давление, бар	16	16
Вес, г	370(530)	430(600)
Нормативный срок службы, лет	12	12
Межповерочный интервал, лет	6	6
Цена, рос. руб.	От 850, в зависимости от комплектации

</span></p>

Документация прибора

Паспорт: Смотреть

Сертификат соответствия: Смотреть

Описание: Смотреть

Свидетельство: Смотреть

Преимущества прибора

Данная продукция, благодаря системе контроля качества, налаженной изготовителем, обеспечивает следующие преимущества водомера:

• наличие сертификатов, подтверждающих заявленное компанией качество;
• устойчивость к загрязнениям в среде измерения;
• продолжительный срок службы и интервал между поверками;
• высокую точность отображения результатов измерения;
• магнитная защита корпуса;
• возможность монтажа вертикально и по горизонтали;
• передача информации дистанционным путем.

Последнее достоинство из перечисленных справедливо не для всех модификаций продукции.

Разновидности счётчика

Два базовых исполнения прибора представлены продукцией с диаметром прохода в 1,5 и 3/4 дюйма. Присутствие отдельных комплектующих объясняется в обозначении маркировки модели. Модификации водомера выполняются по желанию клиента с присутствием того или иного блока.

Снятие показаний

Цифры выписываются с 8-разрядного механического табло непосредственным образом или дистанционным путем (автоматически), если модификация предусматривает наличие соответствующего интерфейса.

Схема подключения импульсного выхода

Счетный механизм удобен в использовании за счет возможного вращения.

Снятие показаний со счётчика Валтек

1. Выписываются значения в начале и в конце месяца, расположенные в жёлтом прямоугольнике;
2. Находится разница между ними;
3. Разница умножается на расценку за 1 куб горячей или холодной воды.

Можно ли сэкономить

Магнитная защита корпуса и дистанционный контроль обеспечивают невозможность жульничества при эксплуатации устройства. Но качественная и экономная сантехника позволят не разумно использовать энергетические ресурсы.

Установка счётчика

Монтаж не представляет особого труда, но требует наличия прямолинейного участка. Следующие правила обеспечат правильную эксплуатацию устройства:

• вне зависимости от особенностей расположения прибора, табло направляется в свободном направлении;
• трубы фиксируются к опорным конструкциям здания (помещения);
• необходимо учитывать направление подачи, отмеченное указателем на корпусе;
• обеспечение гарантийного срока невозможно без установки фильтрующего элемента на входе.

Схема установки счётчика водыИспользуемые источники:

• https://oschetchike.ru/vody/valtec
• https://schetchik-info.ru/schetchik-vody-valtec/
• http://xn--90ahjlpcccjdm.xn--p1ai/catalog/vlf-r/
• https://santehnicheskij-mir.ru/tehnika/scetcik-vody-valtec.html
• https://myschetchik.ru/vody/valtek
